| Type de produit | Sèche-linge à pompe à chaleur |
| Marque | Haier |
| Modèle | HD90AQ387U1 |
| Capacité nominale | 9 kg (programme Éco) |

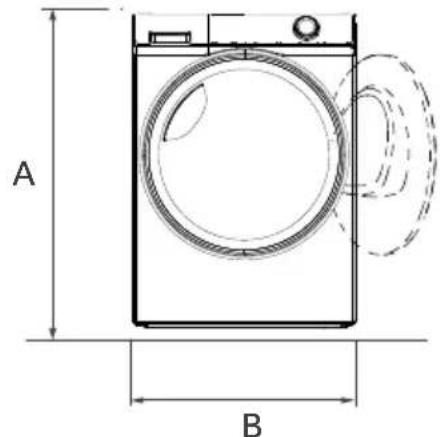

| Dimensions (H x L x P) | 845 x 595 x 640 mm (hors porte) |
| Poids net | Environ 45 kg (estimation) |
| Alimentation électrique | 220-240 V ~ 50 Hz, 2,6 A, 600 W |
| Réfrigérant | R290 (150 g) |
| Classe d'efficacité énergétique | C (UE 2023/2534) |
| Consommation d'énergie (programme Éco pleine charge) | 1,68 kWh/cycle |
| Niveau sonore | 60 dB (programme Éco) |
| Programmes de séchage | 14 programmes (Coton, Synthétiques, Laine, Délicats, etc.) |
| Fonctions spéciales | Hygiène (stérilisation), i-Refresh (rafraîchissement), Anti-froissage, Départ différé, Séchage Smart AI, Contrôle à distance via hOn |
| Technologie de séchage | Pompe à chaleur avec condensation |
| Filtres | Filtre à peluches et filtre du condenseur (nettoyage après chaque cycle) |
| Bac d'eau | À vider après chaque cycle (possibilité de vidange continue via tuyau) |
| Wi-Fi intégré | Oui, 802.11b/g/n, 2,4 GHz, compatible avec application hOn |
| Sécurité enfant | Oui, verrouillage des touches |
| Inversion de porte | Possible (outils nécessaires) |
| Pieds réglables | Oui, mise à niveau possible |
FOIRE AUX QUESTIONS - HD90AQ387U1 HAIER
Questions des utilisateurs sur HD90AQ387U1 HAIER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Sèche-linge au format PDF gratuitement ! Retrouvez votre notice HD90AQ387U1 - HAIER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HD90AQ387U1 de la marque HAIER.
MODE D'EMPLOI HD90AQ387U1 HAIER
Manuel d'utilisation Sèche-linge à pompe à chaleur
HD90-CQ387U1 HD90-CQ387GU1 HD100-CQ387U1 HD100-CQ387GU1 HD100-CQ387BU1
Merci d'avoir acheté un produit Haier.
Avant d'utiliser cet appareil, lisez attentivement ces instructions. Les instructions contiennent des informations importantes qui vous aideront à réaliser une installation sûre et correcte ainsi que dans l'utilisation et l'entretien au quotidien.
Conservez ce manuel dans un endroit pratique afin de pouvoir le consulter à tout moment pour une utilisation sûre et correcte de l'appareil.
Avis de sécurité
AVERTISSEMENT ! - Informations importantes en matière de sécurité
Informations générales et conseils
Informations sur l'environnement
Mise au rebut
Ce marquage sur le produit, les accessoires ou la documentation indique que le produit et ses accessoires électroniques (p. ex. chargeur, casque, câble USB) ne doivent pas être jetés avec les autres déchets ménagers à la fin de leur durée de vie.
Afin d'éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, veuillez séparer ces articles des autres types de déchets et les recycler de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles.
Les particuliers doivent contacter le détaillant où ils ont acheté ce produit, ou leur administration locale, pour savoir où et comment ils peuvent déposer ces articles afin qu'ils soient recyclés dans le respect de l'environnement. Les utilisateurs professionnels doivent contacter leur fournisseur et vérifier les conditions du contrat d'achat.
Ce produit et ses accessoires électroniques ne doivent pas être mélangés avec d'autres déchets commerciaux en vue de leur élimination.
AVERTISSEMENT!
Cet appareil est rempli de R290. Matière inflammable, risque d'incendie.
AVERTISSEMENT : veillez à ce que les ouvertures de ventilation ne soient pas obstruées à l'intérieur du capot de l'appareil ou dans la structure incorporée.
AVERTISSEMENT : n'endommagez pas le circuit du réfrigérant.
AVERTISSEMENT!
Risque de blessure ou d'étouffement !
Pour garantir la sécurité lors de la mise au rebut d'un vieux sèche-linge, débranchez la fiche de la prise de courant, coupez le câble d'alimentation et détruissez-le avec la fiche. Pour éviter que les enfants ne s'enferment dans la machine, cassez les charnières ou le verrouillage de la porte.
AVERTISSEMENT!
L'appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'une minuterie, ni être raccordé à un circuit qui est régulièrement mis en marche et arrêté par un service public.
FR
Sommaire
1 - Informations en matière de sécurité....4
2 - Images d'installation .... 7
3 - Usage prévu 8
4 - Description du produit 9
5 - Panneau de commande....10
6-Programmes....15
7 - Consommation....16
8 - Suggestions et conseils....17
9 - Utilisation quotidienne ....19
10 - Entretien et nettoyage ....23
11 - Dépannage 25
12 - Installation ...... 27
13 - Données techniques....30
14 - Application hOn....32
15 - Service client....35
Téléchargez
l'application

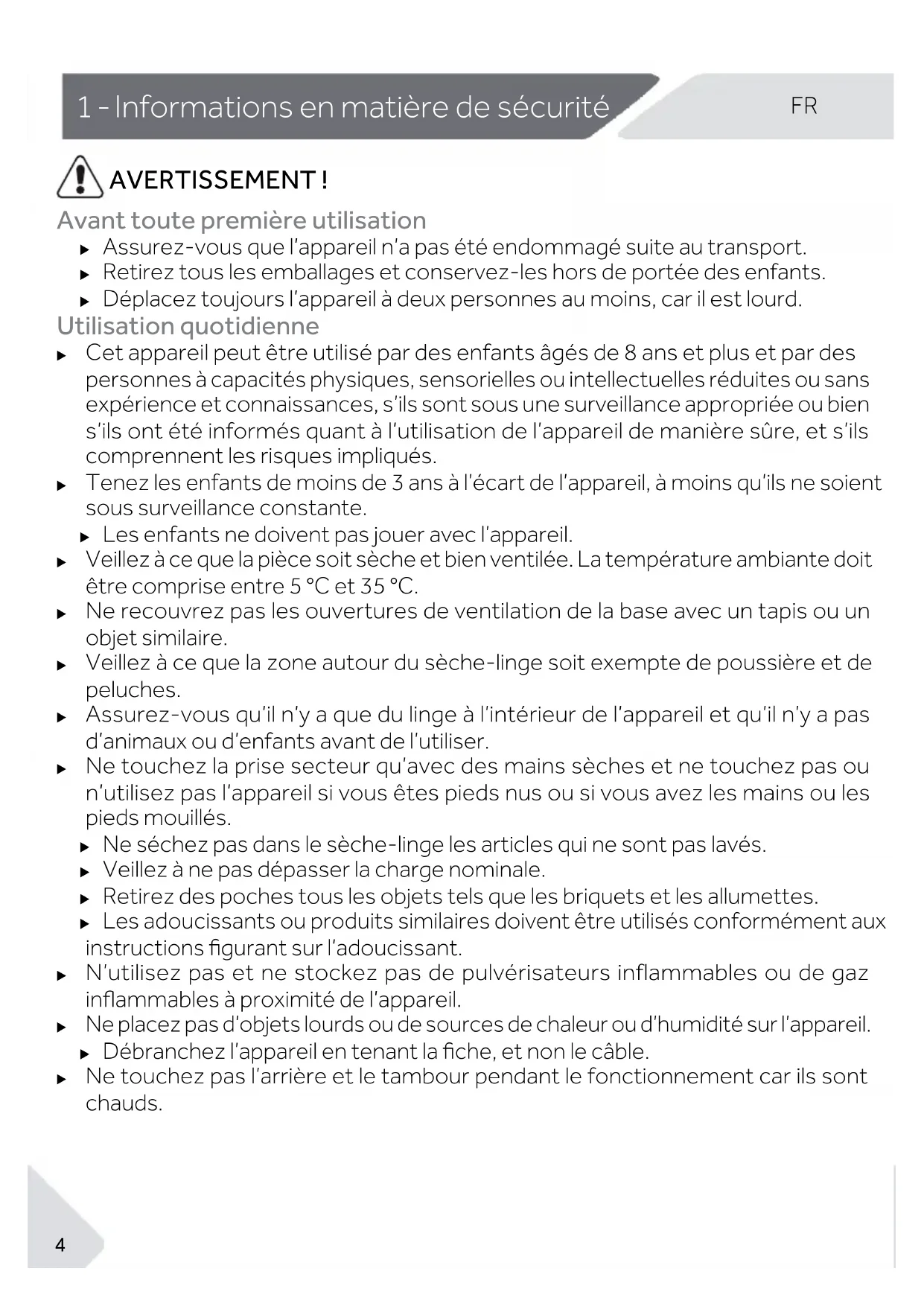

AVERTISSEMENT!
Avant toute première utilisation
▶ Assurez-vous que l'appareil n'a pas été endommagé suite au transport.
▶ Retirez tous les emballages et conservez-les hors de portée des enfants.
Déplacez toujours l'appareil à deux personnes au moins, car il est lourd.
Utilisation quotidienne
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s'ils sont sous une surveillance appropriée ou bien s'ils ont été informés quant à l'utilisation de l'appareil de manière sûre, et s'ils comprennent les risques impliqués.
Tenez les enfants de moins de 3 ans à l'écart de l'appareil, à moins qu'ils ne soient sous surveillance constante.
Les enfants ne doivent pas jouer avec l'appareil.
- Veillez à ce que la pièce soit sèche et bien ventilée. La température ambiante doit être comprise entre 5 °C et 35 °C.
- Ne recouvrez pas les ouvertures de ventilation de la base avec un tapis ou un objet similaire.
- Veillez à ce que la zone autour du sèche-linge soit exempte de poussière et de peluches.
- Assurez-vous qu'il n'y a que du linge à l'intérieur de l'appareil et qu'il n'y a pas d'animaux ou d'enfants avant de l'utiliser.
- Ne touchez la prise secteur qu'avec des mains sèches et ne touchez pas ou n'utilisez pas l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés.
▶ Ne séchez pas dans le sèche-linge les articles qui ne sont pas lavés.
▶ Veillez à ne pas dépasser la charge nominale.
▶ Retirez des poches tous les objets tels que les briquets et les allumettes.
- Les adoucissants ou produits similaires doivent être utilisés conformément aux instructions figurant sur l'adoucissant.
N'utilisez pas et ne stockez pas de pulvérisateurs inflammables ou de gaz inflammables à proximité de l'appareil.
▶ Ne placez pas d'objets lourds ou de sources de chaleur ou d'humidité sur l'appareil.
Débranchez l'appareil en tenant la fiche, et non le câble.
- Ne touchez pas l'arrière et le tambour pendant le fonctionnement car ils sont chauds.
AVERTISSEMENT!
Utilisation quotidienne
▶ N'utilisez pas l'appareil pour sécher les articles suivants :
- Articles qui ne sont pas lavés.
Les articles contaminés par des substances inflammables telles que l'huile de cuisson, l'acétone, l'alcool, le benzène, l'essence, le kérosène, les détachants, la térébenthine, les cires, les décapants pour cire ou d'autres produits chimiques. Les fumées peuvent provoquer un incendie ou une explosion. Les articles qui ont été souillés par des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, les cires et les décapants doivent être lavés à l'eau chaude avec une quantité supplémentaire de lessive avant d'être séchés dans le sèche-linge.
Les articles contenant des rembourrages ou des garnitures (par exemple, oreillers, vestes), car la garniture peut s'échapper et risquer de s'enflammer.
Les articles tels que le caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles imperméables, les articles à endos de caoutchouc et les vêtements ou oreillers équipés de coussinets en mousse de caoutchouc ne doivent pas être séchés dans le sèche-linge.
▶ Ne buvez pas l'eau condensée.
N'utilisez pas l'appareil si le filtre à peluches ou le filtre du condenseur n'est pas en place ou si le filtre est endommagé.
- Notez que la dernière partie du cycle de séchage se déroule sans chaleur (cycle de refroidissement) afin de garantir que les vêtements restants sont à une température qui ne les abîme pas.
- Ne laissez pas l'appareil sans surveillance lorsqu'il fonctionne pendant longtemps. En cas d'absence prolongée, le cycle de séchage doit être interrompu en éteignant l'appareil et en le débranchant.
N'éteignez pas l'appareil avant la fin du cycle de séchage. N'arrêtez jamais un sèche-linge avant la fin du cycle de séchage, à moins que tous les articles ne soient rapidement retirés et étalés pour que la chaleur se dissipe.
Pour des raisons de sécurité et d'économies d'électricité, éteignez l'appareil après chaque programme de séchage.
Entretien/nettoyage
- Veillez à ce que les enfants soient sous surveillance s'ils effectuent des opérations de nettoyage et d'entretien.
Débranchez l'appareil de l'alimentation électrique avant d'entreprendre tout entretien de routine.
AVERTISSEMENT!
Entretien/nettoyage

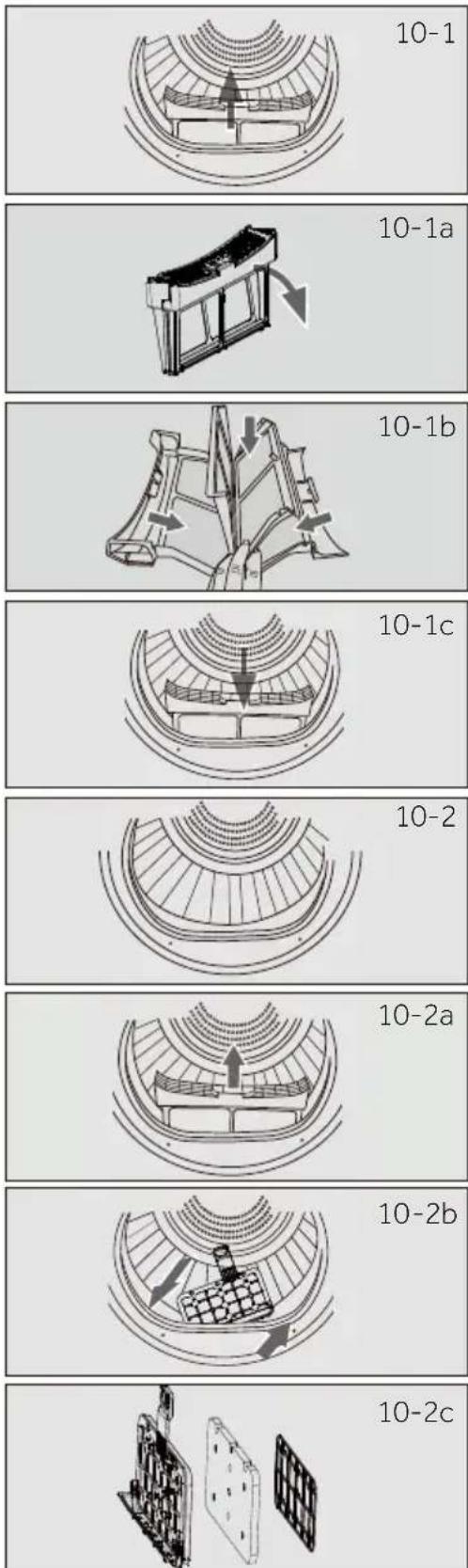

▶ Nettoyez le filtre à peluches et le filtre du condenseur après chaque programme (voir « 10 - Entretien et nettoyage » à la page 23).
▶ N'utilisez pas de pulvérisateur ou de vapeur d'eau pour nettoyer l'appareil.
▶ N'utilisez pas de produits chimiques industriels pour nettoyer l'appareil.
Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son représentant ou des personnes qualifiées afin d'éviter tout risque.
N'essayez pas de réparer l'appareil vous-même. Si une réparation est nécessaire, veuillez contacter notre service client.
Installation

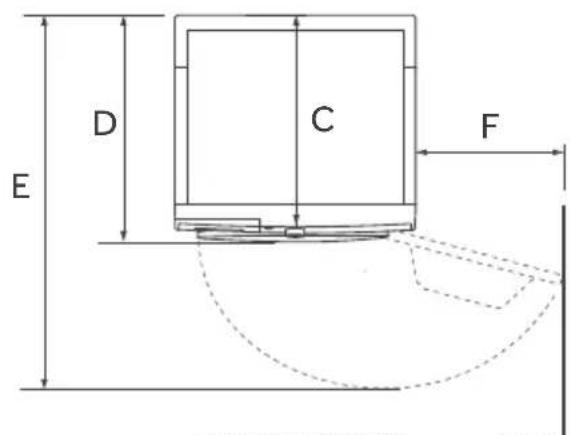

- Veillez à placer la machine dans un endroit qui permette d'ouvrir complètement la porte. N'installez pas le sèche-linge derrière une porte verrouillable, une porte coulissante ou une porte dont les charnières se trouvent du côté opposé à la porte du sèche-linge, car cela limite l'ouverture complète de la porte.
- Installez l'appareil dans un endroit sec et bien aéré.
N'installez jamais l'appareil dans un endroit humide à l'extérieur, ni dans un endroit où il y a un risque de fuite d'eau, par exemple sous ou à proximité d'un évier. En cas de fuite d'eau, coupez l'alimentation électrique et laissez la machine sécher naturellement.
- N'installez ou n'utilisez l'appareil qu'à un endroit où la température ambiante est supérieure à 5 °C. - Ne placez pas l'appareil directement sur un tapis ou à proximité d'un mur ou d'un meuble.
N'exposez pas l'appareil au gel, à la chaleur ou à la lumière directe du soleil, ni à proximité de sources de chaleur (par exemple, poêles, radiateurs).
- Assurez-vous que les informations électriques figurant sur la plaque signalétique correspondent à l'alimentation électrique. Si ce n'est pas le cas, contactez un électricien.
▶ N'utilisez pas d'adaptateurs multiprises ni de câbles de rallonge.
- Veillez à ne pas endommager le câble électrique et la fiche. S'ils sont endommagés, faites-les remplacer par un électricien.
Utilisez une prise distincte avec mise à la terre pour l'alimentation électrique, facilement accessible après l'installation. L'appareil doit être mis à la terre.
- Uniquement pour le Royaume-Uni : Le câble d'alimentation de l'appareil est équipé d'une fiche à 3 fils (mise à la terre) qui s'adapte à une prise standard à 3 fils (mise à la terre). Ne jamais couper ou démonter la troisième broche (mise à la terre). Une fois l'appareil installé, la prise doit être accessible.
Cet appareil est destiné à sécher des articles qui ont été lavés dans une solution d'eau et dont l'étiquette d'entretien du fabricant indique qu'ils peuvent être séchés au sèche-linge.
Cet appareil est conçu exclusivement pour un usage domestique à l'intérieur de la maison. Il n'est pas destiné à un usage commercial ou industriel. Il est absolument interdit de modifier l'appareil. Un usage non conforme peut entraîner des risques et la perte de toute garantie et de toute possibilité de réclamation.
Normes et directives
Ce produit est conforme aux exigences de toutes les directives CE en vigueur et aux normes harmonisées correspondantes, qui prévoient le marquage CE.
Utilisation respectueuse de l'environnement
▶ Essorage complet : essorez le linge à la vitesse maximale.
▶ Charge maximale : utilisez la quantité maximale de remplissage conformément au tableau des programmes, mais ne surchargez pas le sèche-linge. Pour profiter de la charge maximale, le linge qui doit être séché « PRÊT à porter » peut être d'abord séché facilement avec le « rappel repassage ». Lorsque le programme se termine, sortez le linge qui doit être repassé et séchez le reste du linge jusqu'à la fin.

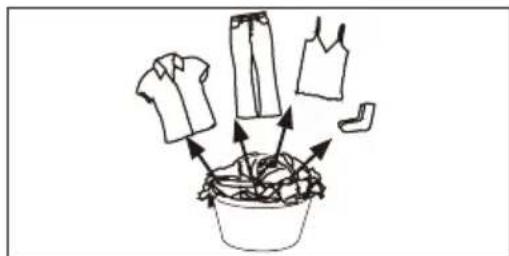

▶ Détendez le linge : secouez le linge avant de le mettre dans le sèche-linge.
- Évitez tout séchage excessif : il faut éviter tout séchage excessif. Sélectionnez le bon programme et le niveau de séchage approprié.
Adoucissant inutile : n'utilisez pas d'adoucissant lors du lavage, car le linge deviendra souple et doux dans le sèche-linge.
Nettoyage des filtres à peluches : nettoyez les filtres à peluches après chaque cycle.
▶ Ventilation : assurez-vous que l'appareil est correctement ventilé (voir « 12 - Installation » à la page 27).
Réutilisation de l'eau condensée : l'eau condensée recueillie peut être utilisée dans le fer à repasser. Avant cela, elle doit être versée au travers d'un tamis fin ou d'un filtre à café. Les plus petites parties seront retenues par le filtre.
Information
En raison de modifications techniques et de modèles différents, les illustrations des chapitres suivants peuvent être différentes de votre modèle.

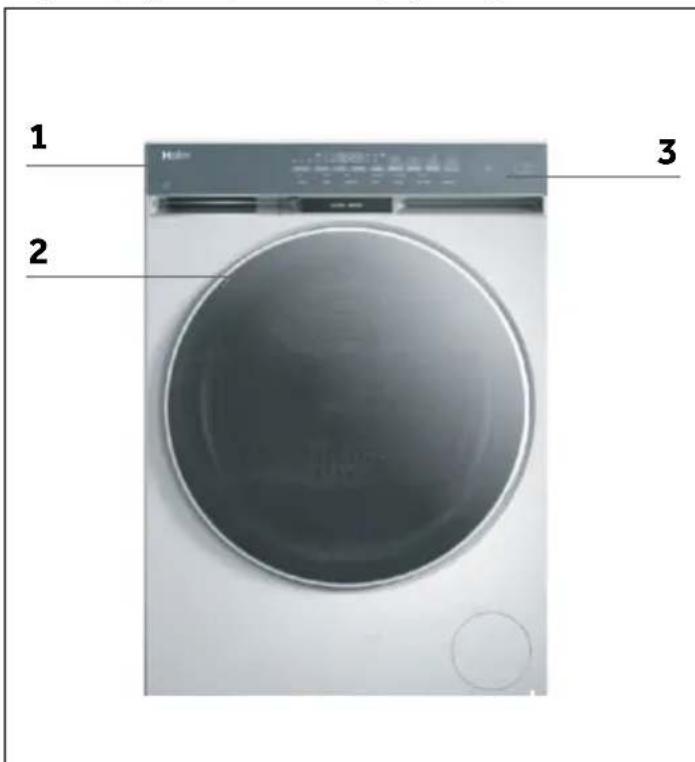

4.1 Photo de l'appareil

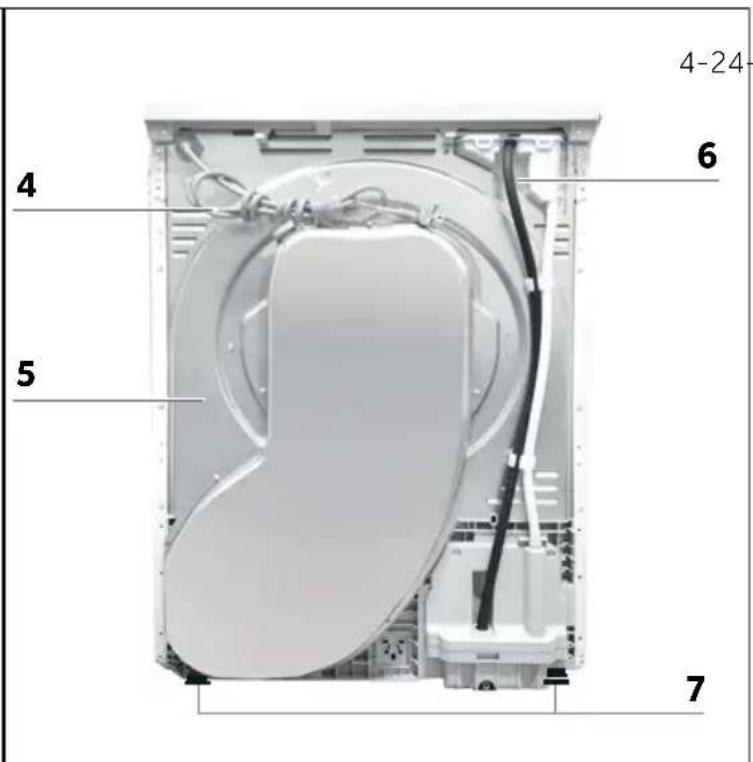

Façade (Fig. 4-1): Arrière (Fig. 4-2):
2 Porte du sèche-linge
3 Panneau de commande
4 Cordon d'alimentation
5 Plaque arrière
6 Sortie de vidange
7 Pieds réglables

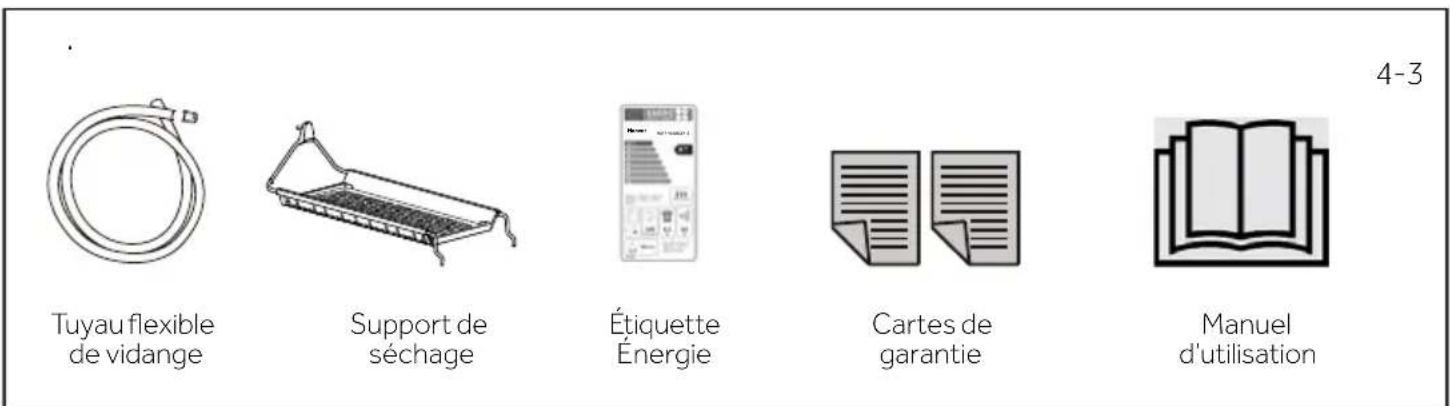

4.2 Accessoires
Vérifiez les accessoires et la documentation conformément à cette liste (Fig. 4.3):


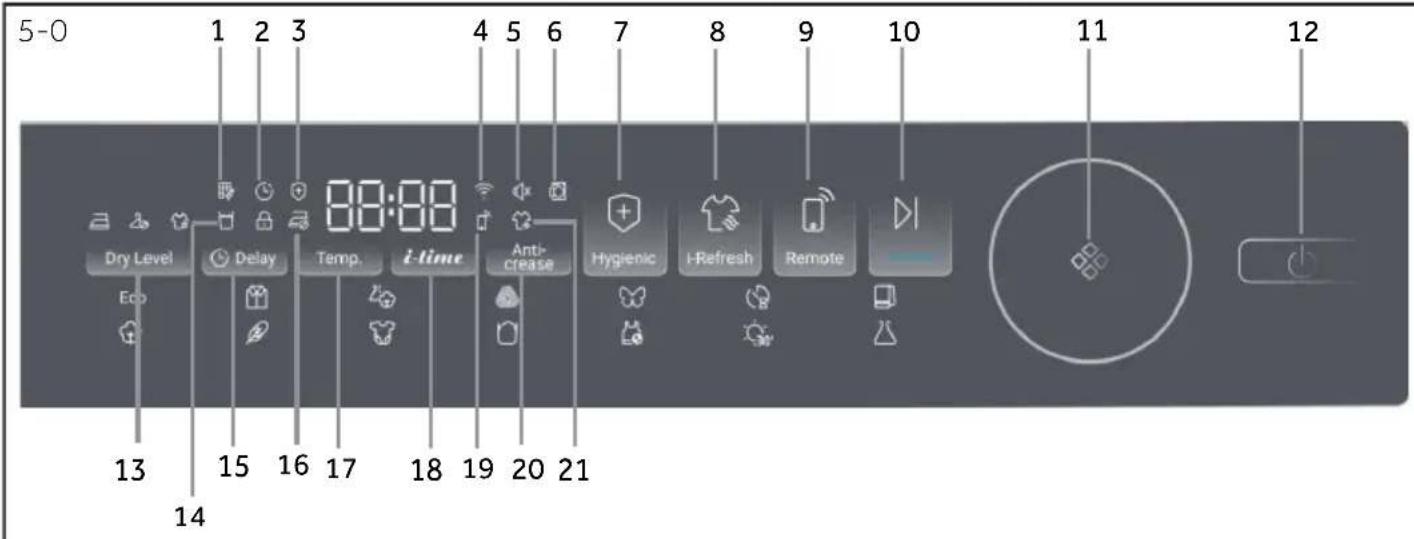

1 Indicateur Nettoyage du filtre
2 Indicateur Programmation différée
3 Indicateur Hygiène
4 Indicateur Wifi
5 Indicateur Muet
6 Indicateur Ouverture de la porte
7 Touche Hygiène
8 Touche i-Refresh
9 Touche Contrôle à distance
10 Touche Départ/Pause
11 Bouton de programme
12 Touche Marche/Arrêt
13 Touche Niveau de séchage
14 Indicateur Bac vide
15 Touche Programmation différée
16 Indicateur Anti-froissage
17 Touche Temp.
18 Touche Temps
19 Indicateur Contrôle à distance
20 Touche Anti-froissage
21 Indicateuri-Refresh
5-1
5.1 Indicateur Nettoyage du filtre
Il ne s'allume pas dans des conditions normales, lorsque le temps de séchage est supérieur à 30 minutes, il entre dans la phase END après le programme, et le voyant (Fig. 5-1) clignote. Pour les étapes de nettoyage, voir « 10.1 Nettoyage du filtre à peluches » à la page 23 ou « 10.2 Nettoyage du filtre du condenseur » à la page 23.
5-2
5.2 Indicateur Programmation différée
Il (Fig. 5-2) ne s'allume pas dans des conditions normales, mais il s'allume toujours après avoir sélectionné la programmation différée, et il est toujours allumé lorsque la programmation différée est en cours.
5-3
5.3 Indicateur Hygiène
Une fois la fonction de stérilisation activée, cette icône (Fig. 5-3) reste toujours allumée, elle s'éteint pendant la phase de fonctionnement et se rallume lorsque l'on entre dans la phase de stérilisation.
5-4
5.4 Indicateur Wi-Fi
Pendant la configuration du réseau, le voyant Wi-Fi clignote (0,5 s allumé, 0,5 s éteint), et cette icône (Fig. 5-4) reste allumée une fois la configuration du réseau réussie.
5.5 Indicateur Muet
La sonnerie est activée par défaut. Pour désactiver la fonction Sonnerie, appuyez simultanément sur les 2 touches (Temp. et i-time) pendant 3 secondes jusqu'à ce que vous entendiez un bip sonore, l'indicateur (Fig. 5-5) s'allumera. Pour l'activer, appuyez à nouveau sur les deux mêmes touches pendant 3 secondes.
5-5
5.6 Indicateur Ouverture de la porte
Si la porte est ouverte, cet indicateur (Fig. 5-6) s'allume.
Les utilisateurs doivent fermer la porte, puis peuvent lancer un cycle de séchage.
5-6
5.7 Touche Hygiène
La fonction Hygiène est conçue pour éliminer les bactéries et les acariens ainsi que les virus sur les vêtements à haute température. Le réglage du programme passe automatiquement au niveau et à la température de séchage les plus élevés. Après avoir sélectionné la fonction Hygiène, cette touche maintient la lumière allumée jusqu'à ce que le cycle de séchage commence. Lors du passage à la phase Hygiène, la touche s'allume à nouveau pour l'indiquer aux utilisateurs.
5-7
Hygienic
5.8 Touche i-Refresh
i-Refresh est une fonction brevetée par Haier qui vise à éliminer la poussière et l'humidité. Elle permet de redonner du gonflant aux vêtements et de les rafraîchir en peu de temps. En tournant et en secouant, l'air souffle dans les vêtements, même délicats, et les tissus non lavables peuvent être bien entretenus.
5-8
i-Refresh

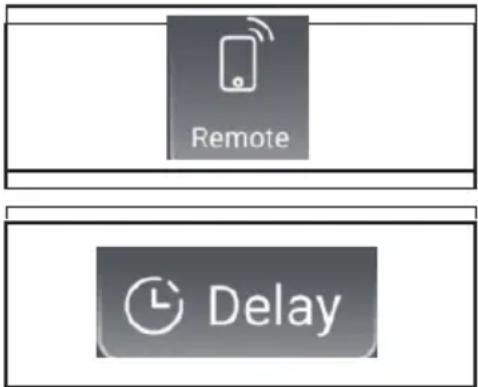

5.9 Touche Contrôle à distance
Une pression de courte durée sur cette touche permet d'activer/de désactiver le Contrôle à distance de l'appareil via l'application hOn (Fig. 5-9).
5-9
Remote
Information
Pour lancer la procédure d'appairage, suivez les instructions de l'application.
Voir « 14 - Application hOn » à la page 32 pour plus d'informations.
5-10
5.10 Touche Départ/Pause
Appuyez sur Départ/Pause (Fig. 5-10) pour démarrer un cycle de séchage. Appuyez à nouveau sur la touche pour interrompre le cycle de séchage. Appuyez à nouveau sur la touche pour continuer.
5-11
5-12
5.11 Bouton de programme
Sélectionnez l'un des 14 programmes à l'aide du bouton (Fig. 5-11). L'indicateur du programme correspondant s'allume. Voir « 6 - Programmes » à la page 15 pour plus d'informations.
5.12 Touche Marche/Arrêt
Appuyez sur la touche Marche/Arrêt (Fig. 5-12) pour allumer/éteindre le sèche-linge.
5.13 Touche Niveau de séchage
Appuyez sur la touche (Fig. 5-13) pour régler le taux d'humidité finale du linge à la fin du cycle. L'affichage est le suivant :
Prêt à ranger Prêt à porter Repassage
5-14
5-15
5-16
5.14 Indicateur Bac vide
Cet indicateur est conçu pour rappeler aux utilisateurs que le réservoir d'eau doit être vidé (Fig. 5-14).
Important : videz le bac d'eau après chaque cycle de séchage.
5.15 Touche Programmation différée
La fonction Programmation différée permet aux utilisateurs de retarder l'heure de début du cycle (de 1 à 12 heures). Lorsqu'elle est activée, l'icône (Fig. 5-15) s'allume.
5.16 Indicateur Anti-froissage
La fonction Anti-froissage est conçue pour aider à éliminer les plis des vêtements. Après le cycle de séchage, le tambour tourne pour étirer les vêtements. Cela évite d'avoir peur d'oublier de sortir le linge. La fonction Anti-froissage est désactivée par défaut. Après avoir sélectionné le programme, l'icône (Fig. 5-16) s'allume. Lorsque le cycle de séchage se termine, le tambour continue de tourner pendant 1 à 12 heures supplémentaires avec de l'air froid.
Les utilisateurs peuvent l'arrêter à tout moment en ouvrant la porte ou en démarrant un nouveau cycle.
5.17 Touche Temp.
Cette touche permet de régler la température de séchage en fonction des besoins personnels. Appuyez sur cette touche (Fig. 5-17) pour régler la température de séchage souhaitée. Il y a 4 niveaux et l'affichage correspondant est illustré ci-dessous :
L -3Températurehaute.
L -2Températuremoyenne.
L - ITempératurebasse.
FroidAirfroid.
5.18 Touche i-time
Cette fonction est conçue pour permettre aux utilisateurs d'ajuster la durée du cycle en fonction de leurs besoins personnels. Cette fonction permettant de régler le temps ne peut être utilisée que pour les programmes Minuterie et Laine. En appuyant sur cette touche (Fig. 5-18) pendant 3 secondes, le temps peut être réglé rapidement.
5.19 Indicateur Contrôle à distance
Une fois la fonction Contrôle à distance configurée avec succès, l'icône s'allume. Appuyez sur la touche Départ/Pause pour éteindre l'appareil.
Séchage Smart AI
La fonction Séchage Smart AI de l'application hOn optimise les cycles de séchage pour les charges mixtes (coton, synthétiques).
En activant cette fonction, vous pouvez sélectionner le niveau de séchage souhaité : « Prêt à ranger » ou « Prêt à porter ». Pendant le cycle, l'appareil envoie une notification à l'application hOn lorsque le niveau « Prêt à repasser » est atteint : c'est le stade où les vêtements légers sont déjà secs.
À ce stade, vous pouvez ouvrir la porte, sortir les vêtements secs, puis fermer la porte et appuyer sur « Reprendre » pour poursuivre le cycle de séchage pour les articles restants. Ce processus vous permet de terminer le séchage en un seul cycle au lieu de deux cycles distincts, ce qui permet de gagner du temps et d'économiser de l'énergie.
Information
Cette fonction est disponible à partir de l'application hOn. Vous devez appairer le sèche-linge avec l'application hOn avant d'utiliser cette fonction.
5.20 Touche Anti-froissage
Il s'agit d'un mode dans lequel le sèche-linge sèche les vêtements et effectue un mouvement continu pour éviter que les vêtements ne s'empilent dans le sèche-linge pendant une longue période et ne provoquent des plis plus marqués.
5.21 Indicateur i-Refresh
Dans des circonstances normales, l'icône (Fig. 5-21) ne s'allume pas, lorsque le programme de lavage à l'air est sélectionné, cette icône s'allume complètement.
5.22 Sécurité enfant
Après la mise sous tension, en état de marche, appuyez simultanément sur les touches « Niveau de séchage » + « Programmation différée » pendant 3 secondes pour activer la sécurité enfant (Fig. 5-22). Appuyez à nouveau sur la même combinaison de touches pendant 3 secondes pour la désactiver. Une fois la sécurité enfant activée, toutes les touches tactiles deviennent invalides (à l'exception de la touche de mise hors tension), et une opération invalide déclenche une tonalité d'alerte. L'écran numérique affiche « clot » (Fig. 5-23).
Une fois que la sécurité enfant est activée, elle ne peut pas être désactivée automatiquement pendant le fonctionnement du programme et doit être désactivée manuellement. Si la machine est éteinte puis rallumée, la sécurité enfant reste active. En outre, si la porte est ouverte pendant le fonctionnement et refermée, la sécurité enfant doit être désactivée avant que la machine puisse redémarrer. Cependant, lorsque le programme se termine, la sécurité enfant est automatiquement débloquée.
*) Facultatif, ce qui signifie que tous les niveaux ne sont pas disponibles, veuillez vous référer à l'afficheur de la machine pour plus de détails.
**) Réglage du programme d'essai selon la norme EN 61121, nous vous recommandons d'évacuer l'eau de condensation à l'extérieur par le tuyau d'évacuation lorsque vous séchez une charge complète à l'aide du programme Éco. Cela évitera de vider le bac d'eau pendant le cycle.
***) La durée du programme est influencée par les facteurs suivants : le type de tissu, la quantité de chargement, le taux d'humidité, le niveau de séchage souhaité, ainsi que la vitesse d'essorage pendant le lavage. Ces facteurs sont enregistrés par l'électronique pendant le programme et le temps restant est corrigé en conséquence.
Technologie de la pompe à chaleur
Le sèche-linge à condensation avec échangeur de chaleur est remarquable en matière d'efficacité énergétique. Les valeurs ci-dessous sont indicatives et déterminées dans des conditions standard. Les valeurs peuvent différer de celles indiquées, en fonction de la surtension et de la sous-tension, du type de tissu, de la composition du linge à sécher, de l'humidité résiduelle et de la charge réelle.
| Programme ÉCO | Vitesse d'essorage en tr/min | Humidité résiduelle en % | Temps en h:min | Consomma-tion d'énergie en kWh | Teneur en eau en % | ||||
| 9 kg | 10 kg | 9 kg | 10 kg | 9 kg | 10 kg | ||||
| Prêt à ranger | H -3 | 1000 env. | 60 3:50 4:05 | 1,89 | 2,01 | 0 | 0 | ||
| Prêt à porter | H -2 | 1000 env. | 60 3:10 3:25 | 1,56 | 1,68 | 2 | 2 | ||
| Repassage | H -1 | 1000 env. | 60 2:40 2:45 | 1,31 | 1,35 | 12 | 12 | ||
| Programme Synthétiques | Vitesse d'essorage en tr/min | Humidité résiduelle en % | Temps en h:min | Consomma-tion d'énergie en kWh | Teneur en eau en % | ||||
| 9 kg | 10 kg | 9 kg | 10 kg | 9 kg | 10 kg | ||||
| Prêt à ranger | H -3 | 1000 env. | 60 3:00 3:15 | 1,48 | 1,60 | 0 | 0 | ||
| Prêt à porter | H -2 | 1000 env. | 60 2:30 2:45 | 1,23 | 1,35 | 2 | 2 | ||
| Repassage | H -1 | 1000 env. | 60 2:00 2:15 | 0,99 | 1,11 | 12 | 12 | ||
| Programme Coton | Vitesse d'essorage en tr/min | Humidité résiduelle en % | Temps en h:min | Consomma-tion d'énergie en kWh | Teneur en eau en % | ||||
| 9 kg | 10 kg | 9 kg | 10 kg | 9 kg | 10 kg | ||||
| Prêt à ranger | H -3 | 1000 env. | 60 2:30 2:45 | 1,23 | 1,35 | 0 | 0 | ||
| Prêt à porter | H -2 | 1000 env. | 60 2:00 2:15 | 0,99 | 1,11 | 2 | 2 | ||
| Repassage | H -1 | 1000 env. | 60 1:30 1:45 | 0,74 | 0,86 | 12 | 12 | ||
Utilisation respectueuse de l'environnement
▶ Essorez le linge au maximum avant de le mettre dans le sèche-linge.
▶ Évitez de surcharger le sèche-linge.
▶ Secouez le linge avant de le mettre dans le sèche-linge.
Choisissez un programme de séchage approprié. Veillez à ce que le linge ne soit pas séché plus longtemps que nécessaire.
▶ Veillez à utiliser un sèche-linge dont les filtres ont été nettoyés.
8.1 Linge amidonné
Le linge amidonné laisse une pellicule d'amidon dans le tambour et ne convient pas au sèche-linge.
8.2 Adoucissant
N'utilisez pas d'adoucissant lors du lavage, car le linge deviendra souple et doux dans le sèche-linge.
8.3 Chiffons d'entretien doux
L'utilisation de « chiffons d'entretien doux » peut entraîner la formation d'une couche sur les filtres à peluches. Cela peut entraîner une obstruction des filtres. Dans ce cas, nous recommandons de ne pas ajouter de chiffons d'entretien doux ou de choisir une autre marque. Dans tous les cas, respectez les instructions du fabricant.
8.4 Petites quantités de remplissage
Pour une quantité inférieure à 1,0 kg, le programme « Minuterie » doit être sélectionné car il peut arriver que le niveau de séchage du linge ne soit pas détecté en raison de la petite charge.
8.5 Éclairage intérieur du tambour
Lorsque l'appareil est en marche, le voyant du tambour reste allumé lorsque la porte est ouverte.
8.6 Trappe de service
Veillez à ce que la trappe de service soit toujours fermée pendant le fonctionnement.
8.7 Protection anti-froissage
Lorsque vous avez réglé l'Anti-froissage, à la fin du cycle, si le linge n'est pas sorti, le tambour se déplace de temps en temps pour éviter que le linge se froisse.
8.8 Temps restant
La durée du programme est influencée par les facteurs suivants : le type de tissu, la quantité de chargement, le taux d'humidité, le niveau de séchage souhaité, ainsi que la vitesse d'essorage pendant le lavage. Ces facteurs sont enregistrés par l'électronique pendant le programme et le temps restant est corrigé en conséquence.
8.9 Très grands articles
À la fin du cycle, si le niveau de séchage souhaité n'est pas atteint, détendez le linge et séchez-le à nouveau avec le programme Minuterie (MINUTERIE).
8.10 Tissus particulièrement délicats
Les textiles qui peuvent facilement rétrécir ou se déformer, ainsi que les bas de soie et la lingerie, ne doivent pas être mis directement dans le sèche-linge. Placez les vêtements délicats dans un sac à linge et évitez de trop les sécher.
8.11 Jersey et tricot
Pour les vêtements en jersey et en tricot, il est recommandé d'utiliser le programme Délicat pour éviter de trop les sécher.
8.12 Vêtements sur l'envers
Il est recommandé de fermer la fermeture à glissière et de la retourner à l'intérieur et à l'extérieur avant de l'utiliser, afin d'éviter un séchage excessif.
8.13 Ornement en métal
Si des décorations métalliques et des perles en plastique sont utilisées sur les vêtements, il faut préalablement les emballer correctement pour éviter qu'ils heurtent le tambour et l'endommagent.
8.14 Signal acoustique
Il est possible d'activer un signal acoustique :
▶ Lorsque le bac d'eau est plein ;
▶ En cas de panne.
En outre, le signal acoustique peut également être sélectionné dans les cas suivants :
▶ À la fin du programme ;
▶ Lorsque vous appuyez sur une touche ;
Lorsque vous tournez le sélecteur de programme.

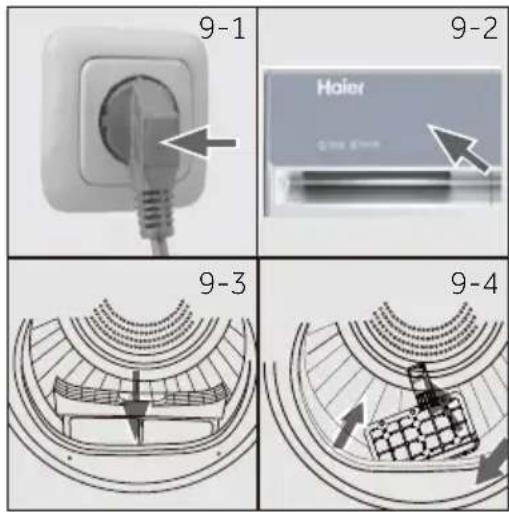

9.1 Préparer l'appareil
-
Branchez l'appareil sur une source d'alimentation (220 V à 240 V\~/50 Hz) (Fig. 9-1). Veuillez également vous référer à la section « 2 - Images d'installation » à la page 7.
-
Assurez-vous que :
▶ Le bac d'eau est vide et correctement installé (Fig. 9-2);
Le filtre à peluches est propre et correctement installé (Fig. 9-3);
Le filtre du condenseur est propre et correctement installé (Fig. 9-4).
9.2 Préparer le linge
▶ Triez les vêtements en fonction du tissu (coton, synthétiques, laine, etc.). Ne séchez que les vêtements qui ont été essorés.
▶ Videz les poches de tous les objets pointus ou inflammables tels que les clés, les briquets et les allumettes. Retirez les objets décoratifs durs tels que les broches.
Remontez les fermetures à glissière et assurez-vous que les boutons sont bien cousus. Placez les petits objets tels que les chaussettes, les soutiens-gorge, etc. dans un sac à linge.
Dépliez les pièces de tissu volumineuses telles que les draps de lit, les nappes, etc.
Suivez les instructions figurant sur l'étiquette du linge et ne séchez que les vêtements qui peuvent être séchés en machine.
- Séparez les vêtements blancs des vêtements de couleur.
Les draps et les taies d'oreiller doivent être boutonnés, afin d'éviter que de petits articles se retrouvent coincés à l'intérieur.
▶ Fermez les fermetures à glissière et les crochets, attachez les ceintures sans pièces métalliques, les ficelles de tablier, etc.
▶ Retirez les parties métalliques des vêtements avant de les mettre dans le sèche-linge, comme les boutons en métal.
▶ Ne séchez pas trop le linge facile à entretenir. Risque de plis. Laissez-le finir de sécher à l'air libre.
Les vêtements comme les tricots peuvent parfois trop sécher. Il est toujours recommandé de choisir le niveau de séchage Repassage.
Pour les vêtements pré-séchés, multicouches ou pour le séchage final, il convient de choisir le programme Minuterie (MINUTERIE).
| Référence de la charge Composition Poids moyen par article | |
| Drap de lit (une place) Coton Environ 800 g | |
| Vêtements en tissu mélangé / Environ 800 g | |
| Vestes Coton Environ 800 g | |
| Jeans / Environ 800 g | |
| Salopettes Coton Environ 950 g | |
| Pyjamas / Environ 200 g | |
| Chemises / Environ 300 g | |
| Chaussettes Tissus mélangés Environ 50 g | |
| T-shirts | Coton Environ 300 g |
| Sous-vêtements | Tissus mélangés Environ 70 g |
9.3 Placer les vêtements dans l'appareil
Dépliez et introduisez du linge trié à l'avance.
▶ Ne surchargez pas la machine.
▶ Fermez soigneusement la porte. Veillez à ce que les vêtements ne soient pas pincés dans la porte.
9.4 Retirer et ajouter des vêtements
Pour enlever ou ajouter des vêtements, il est possible d'interrompre le programme à tout moment :
Appuyez sur la touche « Départ/Pause ». Le cycle sera interrompu si vous ouvrez la porte.
Faites attention lorsque vous enlevez ou ajoutez des vêtements ! L'intérieur du tambour ou les vêtements eux-mêmes peuvent être chauds, d'où un risque de brûlure.
Pour poursuivre le programme, appuyez sur la touche « Départ/Pause » après avoir fermé la porte.
ATTENTION!
Les objets non textiles ainsi que les petits objets non fixés ou à arêtes vives peuvent provoquer des dysfonctionnements et endommager les vêtements et l'appareil.
AVERTISSEMENT!
N'éteignez jamais le sèche-linge avant la fin du cycle de séchage, à moins que tous les articles ne soient rapidement retirés et étalés pour que la chaleur puisse se dissiper.
9-5
9.5 Remplir le sèche-linge
- Placez le linge uniformément dans le tambour en veillant à ne pas surcharger le sèche-linge.
- Mettez le sèche-linge en marche en tournant le bouton (Fig. 9-5).
Information
Les adoucissants ou produits similaires doivent être utilisés conformément aux instructions du fabricant.

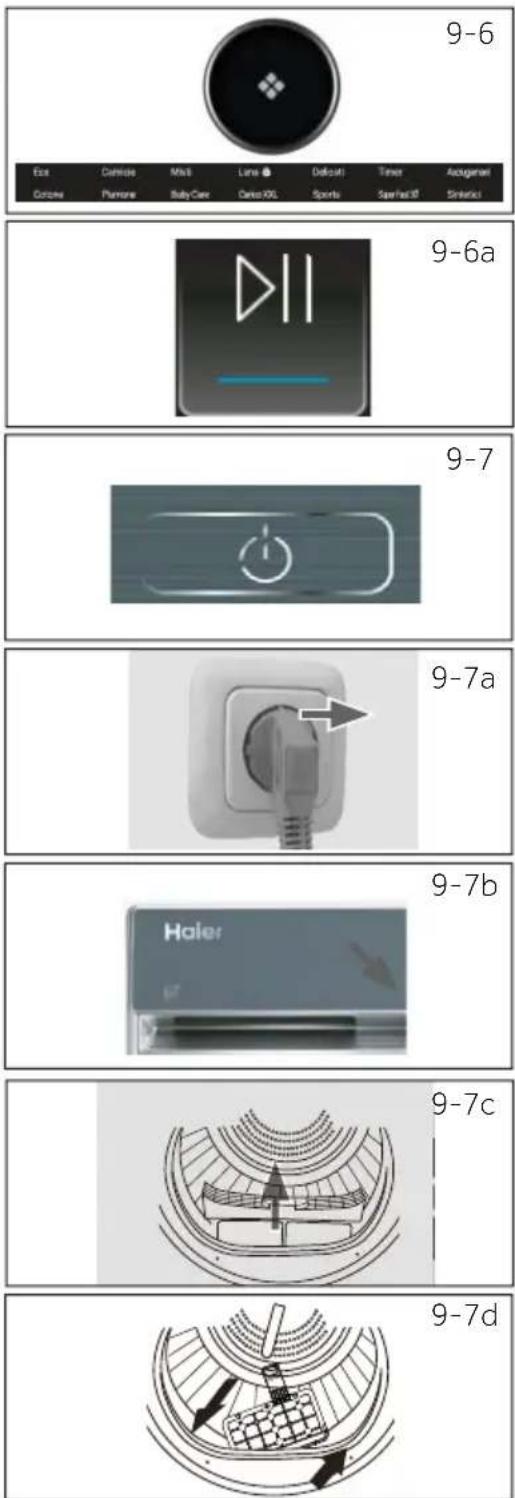

9.6 Régler le programme et démarrer
- Tournez le bouton de programme (Fig. 9-6) pour sélectionner le programme souhaité.
- Réglez les fonctions telles que la température, le niveau de séchage, la programmation différée. Appuyez ensuite sur la touche Départ / Pause (Fig. 9-6a) pour lancer le cycle de séchage.
9.7 Fin du cycle de séchage
Le sèche-linge s'arrête automatiquement lorsqu'un cycle de séchage est terminé. L'écran affiche F in pendant environ 5 s. Ouvrez la porte du sèche-linge et sortez les vêtements. Si vous ne sortez pas les vêtements, la fonction Anti-froissage démarre automatiquement et l'écran affiche 0:00 (cette fonction n'est disponible que pour certains programmes).
- Éteignez le sèche-linge en appuyant sur la touche Marche/Arrêt (Fig. 9-7).
- Débranchez le sèche-linge de la prise de courant (Fig. 9.7a).
-
Videz le bac d'eau après chaque cycle de séchage (Fig. 9.7b).
-
Nettoyez le filtre à peluches après chaque cycle de séchage (Fig. 9-7c).
-
Nettoyez le filtre du condenseur après chaque cycle de séchage (Fig. 9-7d).
Le support de séchage est conçu pour les articles pour lesquels le séchage en machine n'est pas recommandé, tels que les baskets, les pull-overs ou la lingerie délicate.
- Ouvrez la porte du sèche-linge.
- Vérifiez que le tambour est vide.
- Placez le support de séchage dans le tambour.
- Assurez-vous que le support est inséré dans le trou du filtre à peluches et bloqué dans le trou du tambour.
Information
N'utilisez pas ce support de séchage lorsque d'autres vêtements se trouvent dans le sèche-linge.
Pendant le séchage, veillez à ce que les articles soient placés sur le support sans risquer de s'emmêler dans les déflecteurs pendant que le tambour tourne.
▶ Poids maximal des articles mouillés : 1,5 kg.
Tableau d'entretien des textiles
Lavage
| 95 | Lavable jusqu'à 95 °Ccycle normal | Lavable jusqu'à 60 °Ccycle normal | Lavable jusqu'à 60 °Ccycle doux | ||
| 40 | Lavable jusqu'à 40 °Ccycle normal | Lavable jusqu'à 40 °Ccycle doux | Lavable jusqu'à 40 °Ccycle très doux | ||
| 30 | Lavable jusqu'à 30 °Ccycle normal | Lavable jusqu'à 30 °Ccycle doux | Lavable jusqu'à 30 °Ccycle très doux | ||
| Lavage à la main maxi40 °C | Ne pas laver |
Blanchiment
| Tout blanchiment autorisé | Uniquement à l'oxygène/sans chlore | Ne pas blanchir |
Séchage
| Séchage en sèche-linge possible à température normale | Séchage en sèche-linge possible à température inférieure | Ne pas sécher en sèche-linge | |||
| Séchage sur fil Séchage à plat |
Repassage
 | Repasser à unetempérature maximalede 200 °C | Repasser à températuremoyenne jusqu'à 150 °C | Repasser à bassetempérature jusqu'à110 °C, sans vapeur(le repassage à lavapeur peut causer desdommages irréversibles) | ||
 | Ne pas repasser |
10.1 Nettoyage du filtre à peluches
Nettoyez le filtre à peluches après chaque cycle de séchage.
-
Retirez le filtre à peluches du tambour (Fig. 10-1).
-
Ouvrez le filtre à peluches (Fig. 10-1a).
-
Retirez les résidus de peluches du filtre à peluches (Fig. 10-1b).
-
Replacez le filtre à peluches nettoyé dans le sèche-linge (Fig. 10-1c).
10.2 Nettoyage du filtre du condenseur
Nettoyez le filtre après chaque cycle de séchage.
-
Ouvrez la porte (Fig. 10-2).
-
Retirez le filtre à peluches du conduit avant (Fig. 10-2a).
-
Retirez le filtre du condenseur du conduit d'air (Fig. 10-2b).
-
Séparez le filtre en éponge du filtre du condenseur et nettoyez-le de tout résidu (Fig. 10-2c).
-
Replacez l'éponge sur le filtre du condenseur et remettez-le dans le conduit.
10 - Entretien et nettoyage
Information
Lorsque vous nettoyez les filtres, les peluches doivent être jetées à la poubelle et ne doivent pas être rejetées à l'égout pour éviter de disperser des microplastiques dans le système des eaux usées. Pour un séchage optimal, nettoyez régulièrement le filtre. Un filtre obstrué peut entraîner des cycles de séchage plus longs, ce qui peut augmenter la consommation d'énergie.
Pendant le fonctionnement, la vapeur est condensée en eau et recueillie dans le bac d'eau. Videz le bac d'eau après chaque cycle de séchage.
- Sortez le bac d'eau de son logement (Fig. 10-3).
- Videz le bac d'eau (Fig. 10-3a).
Information
N'utilisez pas l'eau en guise de boisson ou pour la transformation d'aliments.
10.4 Sèche-linge
Essuyez l'extérieur du sèche-linge et le panneau de commande avec un chiffon humide. N'utilisez pas de solvant organique ou d'agent corrosif pour éviter d'endommager l'appareil.
10.5 Tambour
Après un certain temps de fonctionnement, les micro-éléments tels que le calcium et les substances minérales contenus dans l'eau forment un film invisible à l'intérieur du tambour. Utilisez un chiffon humide et un peu de lessive pour l'enlever. N'utilisez pas de solvant organique ou d'agent corrosif pour éviter d'endommager l'appareil.
Vous pouvez résoudre de nombreux problèmes par vous-même sans expertise spécifique. Vérifiez toutes les possibilités indiquées et suivez les instructions ci-dessous avant de contacter un service après-vente. Voir la section « 15 - Service client » à la page 35.
AVERTISSEMENT!
Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise de courant.
La maintenance de l'équipement électrique doit être effectuée exclusivement par des électriens qualifiés, car des réparations incorrectes peuvent entraîner des dommages considérables.
Si le cordon d'alimentation est endommagé, il doit être remplacé uniquement par le fabricant, son représentant ou des personnes qualifiées, afin d'éviter tout risque.
Dépannage à l'aide du code d'affichage
| Code Cause Solution | ||
| F2 | Panne de la pompe de vidange / panne de l'interrupteur de niveau d'eau. | Contacter le service client. |
| F32 | NTC2 est ouvert ou cassé Contacter le service client. | |
| F33 | NTC3 est ouvert ou cassé Contacter le service client. | |
| F4 | Chauffage anormal Contacter le service client. | |
| FC0 | Le bus lui-même est en panne Contacter le service client. | |
| FC1 | Problème de communication avec le moteur Contacter le service client. | |
| FC2 | Problème de communication de la carte informatique Contacter le service client. | |
| F7 | Dysfonctionnement du moteur Contacter le service client. | |
| FH | Alarme d'échec de la configuration IoT Contacter le service client. | |
| FC2E | La communication du module de séchage est anormale Contacter le service client. | |
| FC6 | La carte d'entraînement du ventilateur est anormale Contacter le service client. | |
| FE | Le ventilateur autonome est défectueux et doit être réparé | Contacter le service client. |
Si les codes d'erreur réapparaissent après avoir pris des mesures, éteignez l'appareil, coupez l'alimentation électrique et contactez le service client.
Dépannage sans code d'affichage
| Problème Cause possible Solution possible | ||
| Le sèche-linge ne fonctionne pas. | Mauvais branchement à l'alimentation électrique.Panne de courant.Aucun programme de séchage n'est défini.L'appareil n'a pas été allumé.Le bac d'eau est plein.La porte n'est pas correctement fermée. | Vérifier le branchement à l'alimentation électrique.Vérifier l'alimentation électrique.Définir un programme de séchage.Allumer l'appareil.Vider le bac d'eau.Fermer correctement la porte. |
| Le sèche-linge ne fonctionne pas et l'afficheur indique F in. | Le linge a atteint le niveau de séchage défini par le programme. | Vérifier si le réglage du programme est approprié ou non. |
| Le temps de séchage est trop long et les résultats ne sont pas satisfaisants | Le réglage du programme n'est pas correct.Le filtre est obstrué.L'évaporateur est bloqué.Le sèche-linge est surchargé.Le linge est trop mouillé.Le conduit d'aération est bloqué. | S'assurer que le programme est correctement réglé.Nettoyer la grille du filtre.Nettoyer l'évaporateur.Réduire la quantité de linge.Essorer complètement le linge avant de le sécher.Vérifier et nettoyer le conduit d'aération. |
| Le temps restant sur l'afficheur s'arrête ou saute. | Le temps restant sera ajusté en permanence en fonction des facteurs suivants:Tissu du linge.Poids de la charge.Degré d'humidité du linge.Température ambiante. | L'ajustement automatique est une opération normale. |
Information
Toutes les images relatives à l'installation se trouvent au début de ce manuel.
12.1 Préparation
Retirez d'abord tous les emballages, y compris la base en polystyrène. Il se peut que des gouttes d'eau soient présentes lorsque vous enlevez l'emballage. Ce phénomène est tout à fait normal et résulte des tests à l'eau effectués en usine.
Information
Éliminez l'emballage dans le respect de l'environnement. Pour obtenir des informations sur les déchetteries, adressez-vous à votre revendeur ou aux autorités locales.
AVERTISSEMENT!
Après le transport et l'installation, vous DEVEZ laisser le sèche-linge reposer pendant deux heures avant de l'utiliser.
12.2 Transport et temps d'attente
Transportez l'appareil uniquement à l'horizontale. L'huile de lubrification sans entretien se trouve dans la capsule du compresseur. Cette huile peut passer à travers le système fermé de tuyaux pendant le transport de travers. Avant de brancher l'appareil, il faut attendre 2 heures pour que l'huile s'écoule dans la capsule.
12.3 Installation de l'appareil à son emplacement
L'appareil doit être placé sur une surface plane et solide. Réglez les pieds au niveau souhaité (Fig. 12-1).
12.4 Installation sous le plan de travail
Les dimensions du renfoncement doivent au moins correspondre aux dimensions (Fig. 12-2).
- Placez l'appareil à côté de l'emplacement. Assurez-vous que tous les branchements sont facilement accessibles et qu'ils fonctionnent.
- Ajustez avec précision tous les pieds pour obtenir une position ferme et horizontale.
- Installez prudemment l'appareil dans le renfoncement.
- Veillez à ce que la ventilation soit suffisante.
12.5 Raccordement électrique
Avant chaque raccordement, vérifiez les points suivants :
L'alimentation électrique, la prise et les fusibles, qui doivent être conformes à la plaque signalétique.
La prise de courant est reliée à la terre et aucune multiprise ou rallonge n'est utilisée.
La fiche et la prise électriques correspondent parfaitement.
▶ Uniquement pour le Royaume-Uni : la fiche britannique est conforme à la norme BS1363A.
Insérez la fiche dans la prise (Fig. 12-3).
AVERTISSEMENT!
Si le cordon d'alimentation est endommagé, il doit être remplacé par l'agent de maintenance (voir la carte de garantie) afin d'éviter tout danger!
12.6 Inversion de la porte
Avant de commencer, débranchez le sèche-linge de la prise de courant.
▶ Manipulez les pièces avec précaution pour éviter de rayer la peinture.
▶ Prévoyez une surface de travail non rayable pour les portes.
▶ Outils nécessaires : Tournevis cruciforme.
Une fois que vous avez commencé, ne déplacez pas l'armoire tant que l'inversion de la porte n'est pas terminée.
Ces instructions concernent le passage des charnières du côté droit au côté gauche. Si vous souhaitez les remettre du côté droit, suivez les mêmes instructions et inversez toutes les références de gauche à droite.
1. Retirez l'ensemble de la porte
Ouvrez la porte. Retirez les deux vis qui maintiennent l'ensemble charnière/porte sur le sèche-linge.
Mettez soigneusement de côté l'ensemble charnière/porte (Fig. 12-4).
2. Enlevez, tournez et remplacez la porte intérieure
Retirez les huit autocollants et les vis qui fixent la porte intérieure à la porte extérieure.
Démontez la porte intérieure, faites-la pivoter de 180° et réinstallez-la dans la porte extérieure en utilisant les mêmes huit vis et autocollants (Fig. 12-5).
3. Retirez, tournez et remplacez la serrure et la gâche de la porte
Retirez les deux vis qui maintiennent la gâche, puis retirez une vis de la serrure de la porte, poussez vers le bas et retirez la serrure, tournez-la de 180° et installez-la de l'autre côté en utilisant les mêmes 3 vis et la gâche (Fig. 12-6).
4. Tournez et remplacez l'ensemble charnière/porte
Tournez l'ensemble charnière/porte et vissez-le sur le sèche-linge (Fig. 12-7).
12.7 Superposition du lave-linge et du sèche-linge
Il est possible de superposer le lave-linge et le sèche-linge (Fig. 12-8). Tous les lave-linge ne sont pas adaptés à cet usage.
Les informations relatives à la superposition, ainsi que le kit de montage correspondant, sont disponibles auprès de votre revendeur local.
Les instructions de montage sont fournies avec le kit et expliquent en détail les étapes de l'installation.
12.8 Mise à niveau du sèche-linge
Il est IMPORTANT de mettre le sèche-linge à niveau pour que la machine fonctionne efficacement avec un minimum de bruit. Le sèche-linge doit être mis à niveau de façon à ce qu'il repose en équilibre sur ses quatre pieds. Assurez-vous que le sèche-linge ne bascule dans aucune direction.
Mettez le sèche-linge à niveau d'un côté à l'autre (Fig. 12-9) :
- Placez le niveau à bulle au centre à l'arrière du sèche-linge.
- Réglez les pieds arrière jusqu'à ce que le sèche-linge soit à niveau d'un côté à l'autre.
- Ne dévissez jamais complètement les pieds de leur logement.
Mettez le sèche-linge à niveau d'avant en arrière (Fig. 12-10) :
- Placez le niveau à bulle sur le côté gauche.
- Ajustez le pied avant gauche (baissez-le).
- Répétez l'opération pour le pied droit.
Vérifiez que le sèche-linge est équilibré :
- Placez le niveau à bulle au centre à l'avant du sèche-linge.
- Assurez-vous que le sèche-linge ne bascule dans aucune direction.
- Si le sèche-linge n'est pas équilibré, répétez les étapes ci-dessus.
Après la mise à niveau, les coins du sèche-linge doivent être soulevés du sol et le sèche-linge ne doit osciller dans aucune direction.
12.9 Vidange
Le sèche-linge est équipé d'un condenseur qui accumule l'eau pendant le cycle de séchage. Cette eau est recueillie dans le bac d'eau amovible situé en haut à gauche du sèche-linge. L'eau accumulée doit être vidée après chaque cycle de séchage ou vous pouvez régler votre sèche-linge pour qu'il la vide automatiquement à l'aide du tuyau de vidange fourni.
Nous recommandons de régler le sèche-linge pour qu'il se vidange automatiquement dans la mesure du possible, en particulier lors du séchage de charges complètes, afin d'éviter d'avoir à vider le bac d'eau au cours d'un cycle de séchage.
Raccordement du tuyau flexible de vidange
- Retirez le tuyau noir du raccord situé à l'arrière du sèche-linge (Fig. 12-11).
• Déroulez le tuyau de vidange (fourni avec votre sèche-linge) et raccordez-le au tuyau noir (Fig. 12-12). - Placez l'autre extrémité du tuyau de vidange dans une baignoire ou une colonne montante.
12.10 Lavage et entretien des vêtements en laine
Le cycle de séchage de la laine de cette machine a été testé et approuvé par The Woolmark Company. Ce cycle permet de sécher les vêtements en laine portant la mention « lavage à la main », à condition qu'ils soient lavés dans un cycle de lavage à la main approuvé par Woolmark et séchés conformément aux instructions du fabricant de cette machine M2443.
Spécifications du produit (conformément à l'UE 2023/2534)
| Marque déposée Haier | ||
| Identifiant du modèle | HD90-CQ387U1HD90-CQ387GU1 | HD100-CQ387U1HD100-CQ387GU1HD100-CQ387BU1 |
| Capacité nominale pour le programme Éco (kg) 9 10 | ||
| Type de sèche-linge Condenseur | ||
| Classe d'efficacité énergétique4) | C | C |
| Sèche-linge avec ou sans système automatique avec un système automatique | ||
| Consommation d'énergie du programme Éco à pleine charge (Eséchage) (kWh/cycle de séchage) | 1,68 1,82 | |
| Consommation d'énergie du programme Éco à charge partielle (Eséchage/2) (kWh/cycle de séchage) | 0,91 0,97 | |
| Consommation d'énergie pondérée du programme Éco (Etc) (kWh/cycle de séchage) | 1,09 1,17 | |
| Consommation d'énergie pondérée du programme Éco (SEc) (kWh/cycle de séchage) | 1,84 1,96 | |
| Indice d'efficacité énergétique (IEE) 59,2 59,6 | ||
| Consommation de courant en mode arrêt (W) 0,24 | ||
| Consommation de courant en mode veille (W) 0,24 | ||
| Le « mode veille » inclut-il l'affichage d'informations ? Oui | ||
| Consommation de courant en « mode veille » avec maintien de la connexion au réseau (Pnsm) (le cas échéant) | 1,5 | |
| Consommation de courant en cas de départ différé (W) 3,40 | ||
| Durée du programme Éco à pleine charge (h:min) 3:15 3:24 | ||
| Durée du programme Éco à charge partielle (h:min) 2:00 2:05 | ||
| Durée pondérée du programme Éco (h:min) 3:06 3:06 | ||
| Efficacité pondérée de la condensation pour le programme coton standard3) à pleine charge et charge partielle (%) | 91 | 91 |
| Efficacité moyenne de la condensation du programme coton standard3) à pleine charge | 91 | 91 |
| Efficacité moyenne de la condensation du programme coton standard3) à charge partielle | 91 | 91 |
| Émissions acoustiques de bruit aérien pendant le programme Éco (dB) | 60 | |
1) Sur la base de 100 cycles de séchage du programme Éco standard à pleine charge et charge partielle, ainsi que de la consommation des modes basse consommation. La consommation d'énergie réelle par cycle dépend de la façon dont l'appareil est utilisé.
2) S'il existe un système de gestion de l'énergie.
3) Ce programme utilisé à pleine charge et charge partielle est le programme de séchage standard auquel se rapportent les informations figurant sur l'étiquette et la fiche. C'est le programme qui convient au séchage du linge humide normal en coton et c'est le programme le plus efficace en termes de consommation d'énergie pour le coton.
4) La classe G est la moins efficace et la classe A la plus efficace.
Données complémentaires
| Alimentation (voir plaque signalétique) - tension / courant / entrée | (220-240) V/50 Hz/ 2,6 A/ 600 W |
| Température ambiante admissible 5 °C à 35 °C | |
| Réfrigérant R290Volume 150 g |
Dimensions du produit
| DIMENSIONS DU PRODUIT | ||
| A | Hauteur totale du produit (mm) 845 | |
| B | Largeur totale du produit (mm) 595 | |
| C | Profondeur totale du produit (taille de la carte de commande principale) (mm) 640 | |
| D | Profondeur totale du produit (mm) 680 | |
| E | Profondeur de la porte ouverte (mm) 1170 | |
| F | Distance minimale entre la porte et le mur adjacent (mm) 188 | |
Remarque : la hauteur exacte de votre sèche-linge dépend de la longueur d'extension des pieds par rapport à la base de la machine. L'espace d'installation de votre sèche-linge doit être au moins 40 mm plus large et 20 mm plus profond que ses dimensions.
Information : Différences
En raison des mises à jour constantes de hOn, les fonctions et l'interface d'affichage de l'application peuvent différer de la description suivante.
14.1 Informations générales
Cet appareil est équipé de la technologie Wi-Fi pour un contrôle à distance via l'application hOn.
AVERTISSEMENT!
Respectez les mesures de sécurité indiquées dans ce manuel, même lorsque vous utilisez l'appareil via l'application. Le respect de ces instructions est essentiel pour une utilisation sûre.
14.2 Exigences
- Réseau Wi-Fi : Un routeur compatible avec la norme 802.11b/g/n et la bande de 2,4 GHz est nécessaire. Les réseaux fonctionnant à 5 GHz et les réseaux publics ne sont pas pris en charge. Le nom du réseau (SSID) doit comporter entre 1 et 31 caractères, et le mot de passe entre 8 et 64 caractères. Les options de cryptage incluent open, WPA-PSK et WPA2-PSK.
- Appareils compatibles : L'application est disponible pour les appareils Android, iOS et Huawei, à la fois sur les tablettes et les smartphones.
- Positionnement : Installez l'appareil dans un endroit où le signal Wi-Fi est puissant.
Caractéristiques techniques du Wi-Fi :
Fréquence 2400 MHz - 2483,5 MHz
Puissance maximale 20 dBm
Norme IEEE802.11b/g/n et BE 4.2
14.3 Téléchargement et installation de l'application hOn
- Téléchargez l'application en scannant le QR code ci-dessous ou en vous rendant sur go.haier-europe.com/download-app.
Téléchargez
l'application
La création d'un profil (inscription) n'est requise que lors de la première utilisation ou si le compte a été supprimé/désactivé. Pour les utilisations ultérieures, il vous suffit de vous connecter avec votre adresse électronique et votre mot de passe. Consultez le mode DÉMO de l'application pour découvrir les fonctionnalités Wi-Fi.
14.4 Appairage de l'appareil
Remarque : le réseau domestique doit être réglé sur 2,4 GHz ; les réseaux fonctionnant sur 5 GHz ne sont pas pris en charge. Assurez-vous que votre smartphone est connecté au même réseau Wi-Fi 2,4 GHz que celui que vous souhaitez utiliser pour configurer l'appareil.
- Ouvrez l'application hOn, créez un nouveau profil (ou connectez-vous si vous en avez déjà un).
- Appuyez sur Ajouter un appareil et suivez les instructions à l'écran de votre smartphone pour terminer la configuration.
14.5 Activation du contrôle à distance
- Assurez-vous que le routeur est sous tension et connecté à Internet.
- Chargez le linge et fermez la porte.
- Allumez l'appareil.
- Appuyez brièvement sur la touche « Contrôle à distance ».
- Démarrez le cycle via l'application. Le panneau de commande est désactivé, à l'exception des touches MARCHE/ARRÊT et DÉPART/PAUSE. Seule la sécurité enfant sera disponible pendant le programme.
- Le contrôle à distance peut également être activé pendant le cycle en appuyant brièvement sur la touche « Contrôle à distance ».
Remarque : expiration du contrôle à distance. Vous pouvez envoyer une commande à partir de l'application jusqu'à 24 heures après l'activation du Contrôle à distance.
- Pendant un cycle, vous pouvez désactiver le Contrôle à distance en appuyant brièvement sur la touche « Contrôle à distance » ; le cycle se poursuivra. Vous pouvez consulter le statut du cycle dans l'application, mais vous ne pourrez pas envoyer de commandes (par exemple, arrêt/pause).
- Pour reprendre le contrôle à distance via l'application, assurez-vous que la porte est fermée, puis appuyez à nouveau brièvement sur la touche « Contrôle à distance ».
14.7 Fin du cycle avec le contrôle à distance
- À la fin du cycle, le contrôle à distance est désactivé.
- Au bout de 2 minutes, l'appareil s'éteint automatiquement.
14.8 Désactiver le module Wi-Fi et effacer les informations d'identification du réseau
Pour supprimer les informations enregistrées sur le réseau Wi-Fi et éteindre le module Wi-Fi :
- Mettez l'appareil sous tension.
- Sans démarrer de cycle, appuyez sur la touche « Contrôle à distance » et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que le message « rEST » apparaisse.
- Appuyez sur la touche « Programmation différée » et maintenez-la enfoncée pendant encore 5 secondes jusqu'à ce que le message « donc » apparaisse.
- Les informations de configuration seront supprimées. Sélectionnez un programme ou éteignez l'appareil pour quitter.
- Pour reconfigurer l'appareil, retirez-le de l'application hOn et lancez une nouvelle procédure d'appairage.
Information : n'utilisez cette procédure que si vous avez l'intention de vendre l'appareil.
Nous recommandons notre service client Haier et l'utilisation de pièces détachées d'origine.
En cas de problème avec votre appareil, commencez par consulter la section « 11 - Dépannage » à la page 25.
Si vous n'y trouvez pas la solution à votre problème :
- contactez votre revendeur local ou
consultez la section Service & Support sur www.haier.com, où vous trouverez les numéros de téléphone et les FAQ et où vous pourrez déposer une demande de service.
Pour contacter notre service, assurez-vous de disposer des données suivantes.
Ces informations figurent sur la plaque signalétique.
Modèle ____ N° de série ____
Consultez également la Carte de garantie fournie avec le produit en cas de garantie.
Pour toute question d'ordre général, vous trouverez ci-dessous nos adresses en Europe :
| Adresses européennes de Haier | |||
| Pays* Adresse postale Pays* Adresse postale | |||
| Italie Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIE | France Haier France SAS53 Boulevard Ornano - Pleyad 393200 Saint-DenisFRANCE | ||
| Espagne et Portugal | Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaESPAGNE | Belgique-FRBelgique-NLPays-BasLuxembourg | Haier Benelux SAAnderlechtRoute de Lennik 451BELGIQUE |
| Allemagne Autriche | Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenALLEMAGNE | PologneHongrieGrèceRoumanieRussie | Haier Poland Sp. zo.o. Al.Jerozolimskie 181B02-222 WarszawaPOLOGNE |
| Royaume-Uni Haier Appliances UK Co.Ltd.302 Bridgewater PlaceBirchwood ParkWarringtonWA3 6x | République tchèque etSlovaquie | Haier Europe ČR s.r.o.Sokolovská 651/136a,186 00 Praha 8Karlín République tchèque | |
*Pour plus d'informations, rendez-vous sur le site www.haier.com
