FF12HHC - Minuteur électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Minuterie programmable
Modèle	INTERMATIC FF12HHC
Alimentation	120V AC
Capacité de charge	12 Ampères
Programmation	Journalière et hebdomadaire
Nombre de cycles	20 cycles par jour
Affichage	LCD rétroéclairé
Dimensions	10,2 x 6,4 x 4,4 cm
Poids	0,3 kg
Utilisation	Contrôle des appareils électriques, éclairage extérieur, systèmes d'irrigation
Maintenance	Vérifier régulièrement le fonctionnement, remplacer les piles si nécessaire
Sécurité	Certifié UL, protection contre les surcharges
Garantie	1 an
Informations générales	Facile à installer, idéal pour une utilisation intérieure et extérieure

FOIRE AUX QUESTIONS - FF12HHC INTERMATIC

Comment réinitialiser l'INTERMATIC FF12HHC ?

Pour réinitialiser l'INTERMATIC FF12HHC, débranchez l'appareil de l'alimentation pendant 10 secondes, puis rebranchez-le.

Que faire si l'affichage ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, vérifiez le fusible ou le disjoncteur.

Comment régler l'heure sur l'INTERMATIC FF12HHC ?

Appuyez sur le bouton 'Set' et utilisez les boutons 'Hour' et 'Minute' pour régler l'heure. Appuyez à nouveau sur 'Set' pour confirmer.

Pourquoi l'appareil ne fonctionne-t-il pas selon le programme établi ?

Assurez-vous que le programme est correctement configuré et que l'appareil est en mode 'Auto'. Vérifiez également que l'heure et la date sont correctement réglées.

Comment changer les piles de l'INTERMATIC FF12HHC ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil et remplacez les anciennes piles par des neuves, en respectant la polarité.

L'appareil fait un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème interne. Débranchez l'appareil et contactez le service client pour assistance.

Est-ce que l'INTERMATIC FF12HHC est étanche ?

Non, l'INTERMATIC FF12HHC n'est pas conçu pour être utilisé dans des environnements humides ou à l'extérieur sans protection adéquate.

Comment savoir si l'appareil est en mode 'Manuel' ou 'Auto' ?

L'indicateur sur l'écran vous indiquera le mode actuel. Si 'Manual' est affiché, l'appareil est en mode manuel. Si 'Auto' est affiché, il fonctionne selon le programme.

Où puis-je trouver le manuel d'utilisation de l'INTERMATIC FF12HHC ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel d'INTERMATIC dans la section support.

Que faire si l'appareil surchauffe ?

Débranchez immédiatement l'appareil et laissez-le refroidir. Vérifiez qu'il n'est pas obstrué par des objets et qu'il est utilisé dans des conditions appropriées.

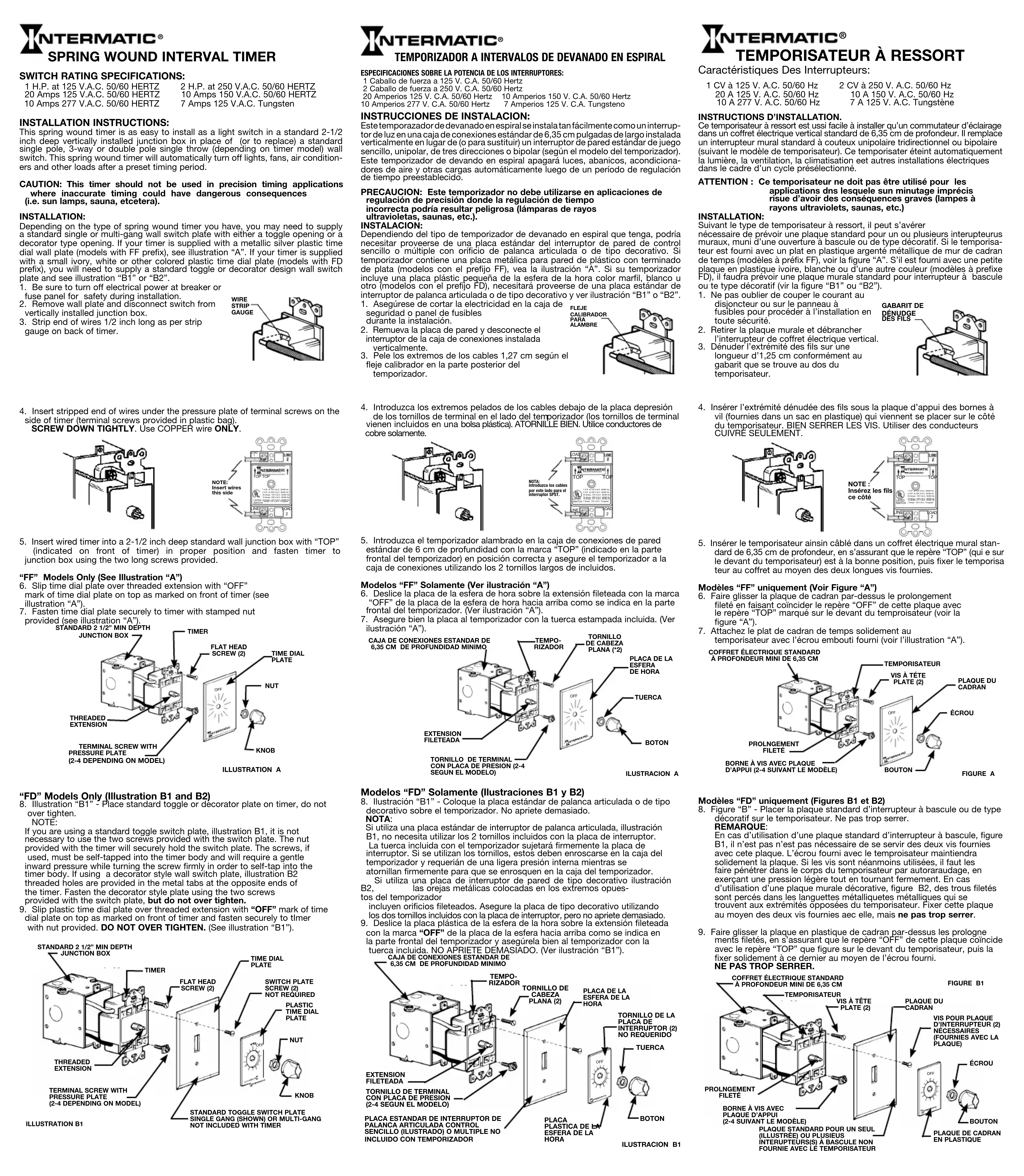

MODE D'EMPLOI FF12HHC INTERMATIC

NOTA: introduzca los cables por este lado para el interruptor SPST. FLEJE CALIBRADOR PARA ALAMBRE TEMPORISATEUR À RESSORT Caractéristiques Des Interrupteurs: 1 CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène INSTRUCTIONS D’INSTALLATION.Ce temporisateur à ressort est ussi facile à installer qu’un commutateur d’éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquementla lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d’un cycle présélectionné.ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dns lesquele sun minutage imprécis risue d’avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)INSTALLATION:Suivant le type de temporisateur à ressort, il peut s’avérer nécessaire de prévoir une plaque standard pour un ou plusieurs interupteurus muraux, muni d’une ouverture à bascule ou de type décoratif. Si le temporisa-teur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure “A”. S’il est fourni avec une petite plaque en plastique ivoire, blanche ou d’une autre couleur (modèles à prefixe FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure “B1” ou “B2”).1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l’installation en toute sécurité.2. Retirer la plaque murale et débrancher l’interrupteur de coffret électrique vertical.3. Dénuder l’extrémité des fils sur une longueur d’1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

DES FILS 4. Insérer l’extrémité dénudée des fils sous la plaque d’appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.5. Insérer le temporisateur ainsin câblé dans un coffret électrique mural stan- dard de 6,35 cm de profondeur, en s’assurant que le repère “TOP” (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.Modèles “FF” uniquement (Voir Figure “A”)6. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère “OFF” de cette plaque avec le repère “TOP” marqué sur le devant du temproisateur (voir la figure “A”).7. Attachez le plat de cadran de temps solidement au temporisateur avec l’écrou embouti fourni (voir l’illustration “A”).

COFFRET ÉLECTRIQUE STANDARD

À PROFONDEUR MINI DE 6,35 CM

BORNE À VIS AVEC PLAQUE

HORA TUERCABOTONILUSTRACION B1TORNILLO DE LA PLACA DE INTERRUPTOR (2) NO REQUERIDOPLACA ESTANDAR DE INTERRUPTOR DE PALANCA ARTICULADA CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADORPLACAPLASTICA DE LA ESFERA DE LA HORA Modèles “FD” uniquement (Figures B1 et B2)8. Figure “B” - Placer la plaque standard d’interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer. REMARQUE: En cas d’utilisation d’une plaque standard d’interrupteur à bascule, figure B1, il n’est pas n’est pas nécessaire de se servir des deux vis fournies avec cete plaque. L’écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d’utilisation d’une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer. 9. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s’assurant que le repère “OFF” de cette plaque coïncide avec le repère “TOP” que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l’écrou fourni. NE PAS TROP SERRER. PROLNGEMENT FILETÉ

À PROFONDEUR MINI DE 6,35 CM

10. Appuyer sur le bouton qui se trouve sur l’arbre du temporisateur de

façon à ce que son indicateur soit centré sur le repère “OFF” de la plaque du cadran. Ce bouton est percé d’un trou en forme de “D” qui s’adapte à la section en “D” de l’arbre du temporisateur.

11. Rétablir le courant.

MODE D’EMPLOI DU TEMPORISATEUR: FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurers la droite jusqu’à l’heure désirée. Le temporisateur met hors tension le système ainsi com- mandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée. SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)- Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’ à ce que le bouton soit ramené manuellement sur “OFF” APPLICATIONS: Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indi- qué ci-desus: SPST Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que:

• Cafetières électriques • Éclairage

• Climatiseurs • Ventilateurs d’aération Commutation tridirectionnelle SPDT Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisa- teurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d’un système pour une durée limi- tée, à l’issue de laquelle il est remis sous tension. Les applications tridirection- nelles servent à commander un système depuis deux endroits diférents tels que:

• Éntages Commutation tridirectionnelle Commutation à action inversée DPST Pour les applications dans lesquelles les deux côtés du circuit d’un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Éclairage extérieur GARANTIE TOTALE Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l’unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www. intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www. Intermatic.com ou appelez au 815-675-7000 FIGURE B2
