T101M - Commutateur INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuterie à cadran 24 heures
Marque	Intermatic
Modèle	T101M
Catégorie	Commutateur
Configuration des contacts	Unipolaire unidirectionnel (SPST)
Charge nominale (résistive, inductive, tungstène, pilote)	40 A, 120-277 V c.a.
Charge moteur monophasé	2 HP à 120 V, 5 HP à 240 V
Charge ballast électronique	16 A, 277 V c.a.
Tension moteur d'horloge	120 V c.a., 60 Hz
Type d'actionnement	Programmable par déclencheurs sur cadran 24 h
Commande manuelle	Levier manuel sous le cadran
Section de fil minimale	14 AWG pour 15 A, 8 AWG pour 40 A
Température minimale de l'isolant	90 °C
Couple de serrage des vis	0,2 à 2 Nm (2 à 18 lb·po)
Matériau conducteur	Cuivre uniquement
Protection	Couvercle-bornes à remettre avant mise sous tension ; porte à garder fermée
Alimentation électrique	120 V c.a., 60 Hz
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de liquides.
Sécurité	Débrancher l'alimentation avant installation ou entretien.
Pièces détachées	Moteur d'horloge de rechange (réf. WG-?) ; déclencheurs supplémentaires (réf. 156T1978A)

FOIRE AUX QUESTIONS - T101M INTERMATIC

Comment régler les heures de marche et d'arrêt sur le T101M ?

Pour régler les heures ON et OFF, tenez les déclencheurs contre le bord du cadran d'horloge, pointez l'heure souhaitée (AM ou PM) et serrez fermement les vis des déclencheurs.

Comment régler l'heure actuelle sur la minuterie ?

Tirez le cadran d'horloge vers l'extérieur, tournez-le dans un sens ou l'autre pour aligner l'heure exacte sur le cadran avec le pointeur. Ne déplacez pas le pointeur.

Puis utiliser la minuterie comme interrupteur manuel ?

Oui, poussez le levier manuel sous le cadran d'horloge vers la gauche ou la droite selon les flèches. Cela n'affecte pas les programmations suivantes.

Que faire en cas de panne de courant ?

Après une panne, remettez le cadran d'horloge sur l'heure correcte de la journée en suivant les instructions de programmation.

Quel calibre de fil utiliser pour le câblage ?

Utilisez des conducteurs en cuivre uniquement, monobrins ou multibrins. Dénudez les extrémités sur 12,7 mm. Serrez les vis entre 0,2 et 2 Nm. Le calibre minimal dépend de la charge : de 14 AWG pour 15 A à 8 AWG pour 40 A.

Le T101M est-il compatible avec 277 V ?

Oui, pour les ballasts électroniques jusqu'à 16 A. Mais le moteur d'horloge est en 120 V, 60 Hz. Vérifiez la plaque signalétique.

Comment câbler le T101M en commutateur normalement fermé ?

Déplacez le conducteur du moteur d'horloge de la borne 3 à 1, et raccordez la phase à 1 et la charge à 2.

Comment ajouter des cycles supplémentaires dans la journée ?

Commandez des déclencheurs supplémentaires (réf. 156T1978A) et installez-les sur le cadran pour créer des paires ON/OFF supplémentaires.

Quels sont les avertissements de sécurité importants ?

Débranchez toujours l'alimentation au niveau du disjoncteur avant l'installation ou l'entretien. Remettez le couvre-bornes en plastique avant de remettre sous tension. Gardez la porte fermée en permanence sauf pendant l'entretien.

Puis-je commander un moteur d'horloge de rechange ?

Oui, notez la référence WG-? qui figure sur le capot de votre minuterie et commandez le moteur correspondant.

MODE D'EMPLOI T101M INTERMATIC

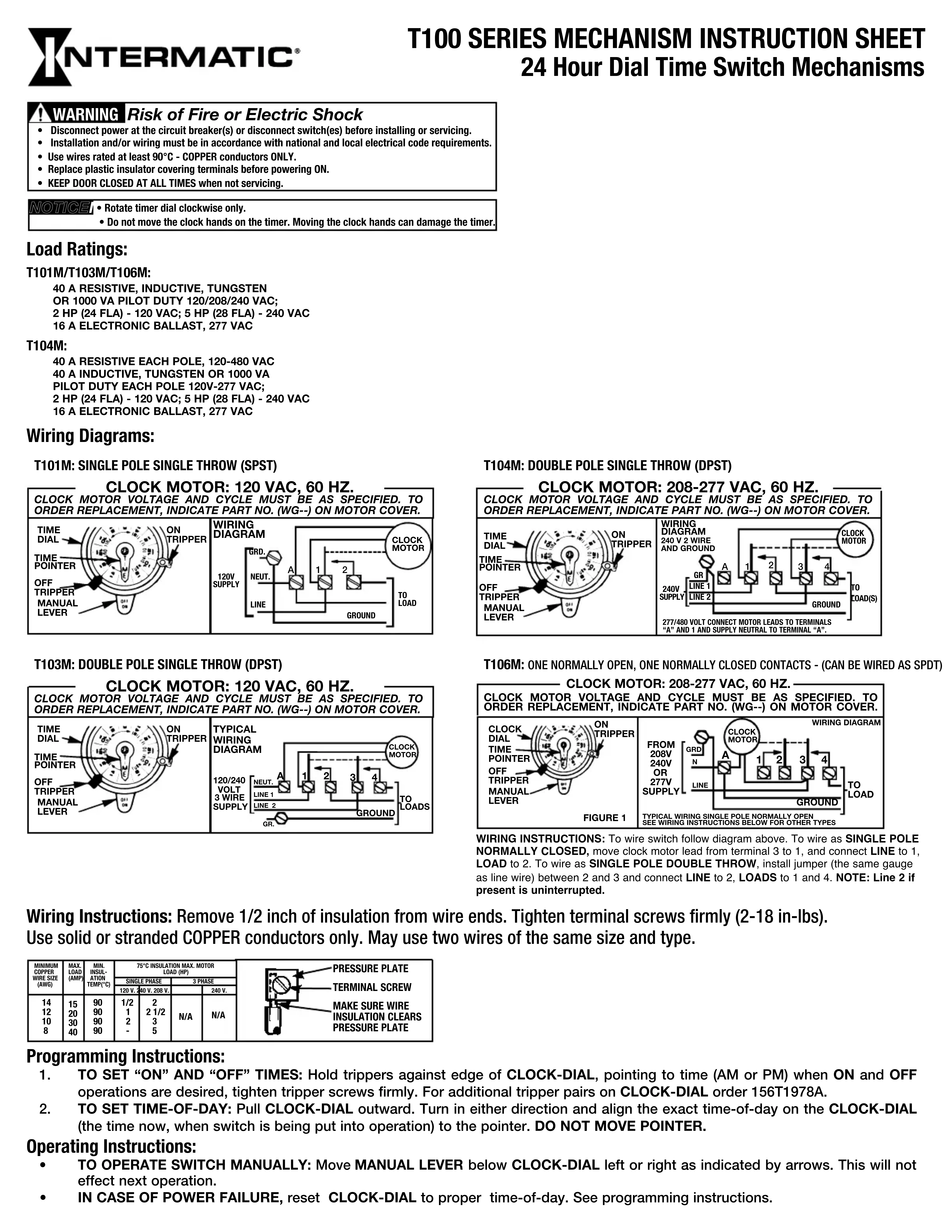

FICHE D'INSTRUCTION DES MÉCANISMES SÉRIE T100 Mécanismes de minuterie à cadran 24 heures

AVERTISSEMENT Risque d'incendie ou de chic electrique

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procédé à l'installation ou à l'entretien.
• L'installation et/ou le cablage doit être conformes aux exigences du code de l'électricité en vigueur.
  Utiliser des fils classés 90^ minimum - Conducteurs en CUIVRE UNIQUEMENT.
• Remetre le couvre-bornes en plastique en place avant de remetre sous tension.
  GARDER LA PORTE FERMEE EN PERMANENCE en-dehors des opérations d'entretien.

AVIS	• Toulouse tourne le cadran dans le sens horaire. • Ne pas déplacer les aiguilles de l'horloge sur la minuterie. Le déplacement des aiguilles de l'horloge à la main peut endommager la minuterie.

Charges nominales:

T101M/T103M/T106M:

40 A RÉSISTIF, INDUCTIF, TUNGSTÉNE OU

RÉGIME PILOTE 1000 VA, 120/208/240 V c.a.;

2 HP (24 FLA) - 120 V c.a., 5 HP (28 FLA) - 240 V c.a.

16 A BALLAST ÉLECTRONIQUE, 277 V c.a.

T104M:

40 A RÉSISTIF PAR POLE, 120-480 V c.a.

40 A INDUCTIF, TUNGSTÉNE OU RÉGIME

PILOT E 1000 VA PAR POLE 120-277 V c.a.:

2 HP (24 FLA) - 120 V c.a., 5 HP (28 FLA) - 240 V c.a.

16 A BALLAST ÉLECTRONIQUE, 277 V c.a.

Schiémas de câblage:

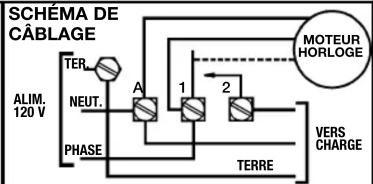

T101M: UNIPOLAIRE UNIDIRECTIONNELLE (SPST)

MOTEUR D'HORLOGE : 120 V c.a., 60 Hz
RESPECTER LA TENSION ET LA FREQUENCY DE MOTEUR D'HORLOGE INDIQUEES. POUR COMMANDER UN MOTEUR DE RECHANGE, INDIQUEUR LA REF. (WG-?) FIGURANT SUR LE CAPOT.

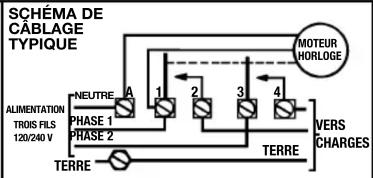

T103M: BIPOLAIRE UNIDIRECTIONNELLE (DPST)

MOTEUR D'HORLOGE : 120 V c.a., 60 Hz
RESPECTER LA TENSION ET LA FREQUENCY DE MOTEUR D'HORLOGE INDUQUES. POUR COMMANDER UN MOTEUR DE RECHANGE, INDUQUER LA REF. (WG-) FIGURANT SUR LE CAPOT.

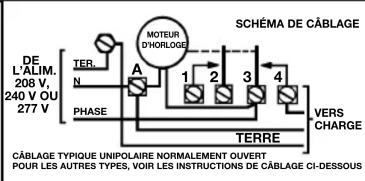

T104M: BIPOLAIRE UNIDIRECTIONNELLE (DPST)

MOTEUR D'HORLOGE : 208-277 V c.a., 60 Hz.
RESPECTER LA TENSION ET LA FREQUENCY DE MOTEUR D'HORLOGE INDIQUÉES. POUR COMMANDER UN MOTEUR DE RECHANGE, INDIQUER LA REF. (WG-) FIGUBANT SUR LE CAPOT.

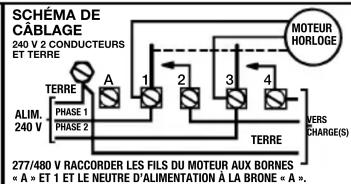

T106M: UN CONTACT NORMALEMENT OUVERT, UN CONTACT NORMALEMENT FERMÉ - (PEUT ÉTRÉ CÂBLE EN TANT QUE SPDT)

MOTEUR D'HORLOGE:208-277Vc.a.,60Hz.
RESPECTER LA TENSION ET LA FREQUENCY DE MOTEUR D'HORLOGE INDIQUÉES. POUR COMMANDER UN MOTEUR DE RECHANGE, INDIQUEUR LA REF. (WG-) FIGURANT SUR LE CAPOT.

INSTRUCTIONS DE CÁBLAGE: Pour cabler la minuterie, voir le schéma ci-dessus. Pour cabler en tant que commutateur UNIPOLAIRE NORMALEMENT FERME, déplacer le conducteur du moteur d'horloge de la borne 3 à 1 et racorder la PHASE à 1 et la CHARGE à 2. Pour cabler en tant que commutateur UNIPOLAIRE BIDIRECTIONNEL, poser un fil volant (de même calibre que le fil de phase) entre 2 et 3 et racorder la PHASE à 2 et les CHARGES à 1 et 4. REMARQUE: La phase 2, s'il y en a une, ne compte pas d'interrupteur.

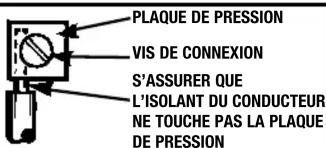

INSTRUCTIONS DE CÁBLAGE: Dénuder les extrémités des fils sur 12.7 mm. Serrer fermement les vis de connexion (0,2 à 2 Nm / 2 à 18 Ib-po). Utiliser des conducteurs monobrins ou multibrins en CUIVRE uniquement. Il est possible d'utiliser deux fils de même type et même calibre.

CALIBRE MINIMAL FLS DE CUivre (AWG)	CHRG. MAX. (A)	TEMP. MIN. ISOLANT (℃)	CHARGE MOTEUR MAX. ISOLANT 75 °C (HP)
			MONOPHASE		TRIPHASE
			120 V	20 V	268 V	240 V
14	15	90	1/2	2	S.O.	S.O.
12	20	90	1	2 1/2
10	30	90	2	3
8	40	90	-	5

INSTRUCTIONS DE PROGRAMMATION

1. POUR RÉGLER LES HEURES «ON» ET «OFF»: En tenant les déclencheurs contre le bord du CADRAN D'HORLOGE, pointer l'heure (AM ou PM) à laquelle les actions ON et OFF sont souhaitées, puis serrer fermement les vis des déclencheurs. Pour ajouter des paires de déclencheurs sur le CADRAN, commander l'article 156T1978A.
2. POUR RÉGLER L'HEURE DE LA JOURNÉE : Tirer le CADRAN D'HORLOGE vers l'extérieur. Le tourner dans l'un ou l'autre sens et aligner l'heure exacte de la journée sur le CADRAN (l'heure courante, à laquelle la minuteurie est mise en service) avec le pointeur. NE PAS DÉPLACER LE POINTEUR.

INSTRUCTIONS DE FONCTIONNEMENT

• POUR ACTIONNER L'INTERRUPTEUR MANUELLEMENT : Pousser le LEVIER MANUEL sous le CADRAN D'HORLOGE vers la gauche ou la droite conformément aux flèches. Cela est sans effet sur l'action suivante.
• EN CAS DE PANNE D'ÉLECTRICITE, remetre le CADRAN D'HORLOGE sur l'heure correcte de la journée. Voir les instructions de programmation.
