Type de produit	Photocontrôleur thermique (contrôle photo-électronique)
Marque	Intermatic
Modèle	LC4535
Série	LC2100 / LC4500
Alimentation	120–277 VAC, 50/60 Hz
Puissance nominale	1000 W (tungstène) / 1800 VA (ballast)
Sensibilité lumineuse	10–50 lux (réglable selon modèle)
Temps de réponse (allumage)	~30 secondes (retard intégré)
Température de fonctionnement	-40 °C à 70 °C
Indice de protection	IP65 (résistant aux intempéries)
Matériau du boîtier	Polycarbonate résistant aux UV
Dimensions (diamètre × hauteur)	85 mm × 50 mm
Poids	100 g
Couleur	Noir
Type de connexion	Prise femelle 3 broches (tourner sens horaire)
Orientation recommandée	Face au nord, à l’écart du soleil et des lumières artificielles
Fonctions principales	Commande automatique d’éclairage extérieur selon la luminosité ambiante ; protection thermique contre les surcharges
Entretien et nettoyage	Nettoyer la cellule photoélectrique avec un chiffon doux et sec ; vérifier périodiquement l’absence d’obstructions
Sécurité	Débrancher l’alimentation au disjoncteur avant toute intervention ; ne pas utiliser l’état ARRÊT pour travailler sur le circuit
Pièces détachées et réparabilité	Aucune pièce réparable par l’utilisateur ; remplacer l’unité complète en cas de défaillance
Garantie	Garantie limitée (voir notice complète sur www.intermatic.com)

FOIRE AUX QUESTIONS - LC4535 INTERMATIC

Comment installer le photocontrôleur LC4535 ?

Débranchez l’alimentation au niveau du disjoncteur. Insérez les broches de la commande dans la prise femelle et tournez dans le sens horaire jusqu’à ce qu’elle soit bien fixée. Orientez la cellule vers le nord, à l’écart du soleil et des lumières artificielles. Rétablissez l’alimentation.

Quelle est la tension d’alimentation requise ?

Le LC4535 fonctionne sur une tension de 120 à 277 VAC, 50/60 Hz. Vérifiez que votre installation correspond.

Que faire si l’éclairage ne s’allume pas automatiquement ?

Vérifiez que la cellule photoélectrique n’est pas obstruée (saleté, neige, insectes). Assurez-vous que l’orientation est correcte (face au nord) et que la puissance de la charge ne dépasse pas les limites (max 1000W tungstène). Si le problème persiste, testez avec un autre appareil.

Puis-je utiliser ce photocontrôleur avec des lampes LED ?

Oui, mais vérifiez que la puissance totale de la charge LED ne dépasse pas 1800 VA (ballast) et que le courant de démarrage ne provoque pas de scintillement. Certains modèles peuvent nécessiter un adaptateur.

Comment nettoyer la cellule photoélectrique ?

Utilisez un chiffon doux et sec pour enlever la poussière ou les saletés. N’utilisez pas d’eau, de solvants ni de produits abrasifs qui pourraient endommager la surface.

Le photocontrôleur peut-il être installé à l’intérieur ?

Ce modèle est conçu pour une utilisation extérieure (IP65). Une installation intérieure est possible tant que les conditions (humidité, température) restent dans les limites, mais la détection de lumière ambiante peut être perturbée.

Que signifie « protection thermique » ?

Le LC4535 intègre une protection thermique qui coupe automatiquement le circuit en cas de surchauffe (par exemple, si la charge dépasse les limites ou si la température ambiante est trop élevée). Cela évite les risques d’incendie.

Comment orienter correctement le capteur ?

Orientez la cellule photoélectrique face au nord (dans l’hémisphère nord) pour éviter l’exposition directe au soleil. Éloignez-la de toute lumière artificielle (lampes, fenêtres éclairées) pour un fonctionnement fiable.

Le photocontrôleur est-il compatible avec une minuterie ?

Non, ce modèle est autonome et ne doit pas être connecté en série avec une minuterie, car cela perturberait la détection de luminosité. Utilisez-le seul ou avec un contacteur approprié.

Où trouver les pièces de rechange ?

Ce produit n’a pas de pièces réparables par l’utilisateur. En cas de défaillance, remplacez l’unité complète. Les informations de garantie sont disponibles sur www.intermatic.com.

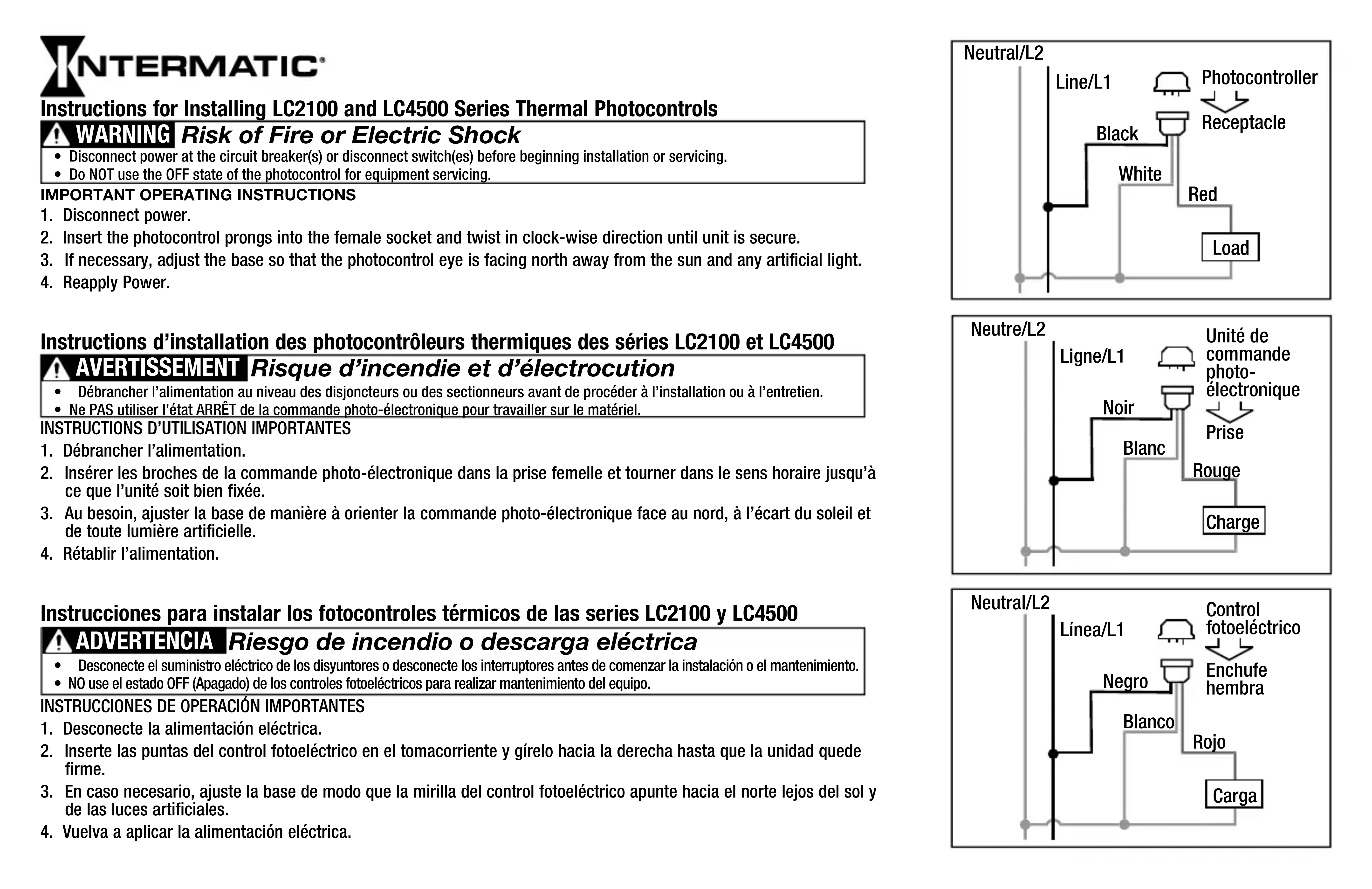

MODE D'EMPLOI LC4535 INTERMATIC

Instructions d'installation des photocontrôleurs thermiques des séries LC2100 et LC4500

AVERTISSEMENT Risque d'incendie et d'électrocution

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• Ne PAS utiliser l'état ARRET de la commande photo-électronique pour travailler sur le matériel.

INSTRUCTIONS D'UTILISATION IMPORTANTES

1. Débrancher l'alimentation.
2. Insérer les broches de la commande photo-électronique dans la prise femelle et tourner dans le sens horaire jusqu'à ce que l'unité soit bien fixée.
3. Au besoin, ajuster la base de manière à orienter la commande photo-électronique face au nord, à l'écart du soleil et de toute lumière artificielle.
4. Rétablir l'alimentation.

Neutre/L2 Ligne/L1 Noir Blanc Unité de commande photo-électronique Prise Rouge Charge

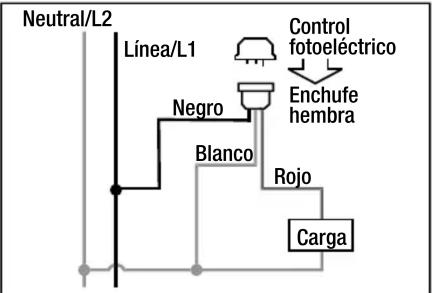

Neutral/L2 Línea/L1 Control fotoelectrico Enchufe hembra Negro Blanco Rojo Carga

LIMITED WARRANTY

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.
