Caractéristiques techniques	Interrupteur programmable, 6 canaux, compatible avec les systèmes de contrôle à distance.
Utilisation	Conçu pour contrôler des appareils électriques, idéal pour l'éclairage extérieur et intérieur.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et nettoyer le boîtier pour éviter l'accumulation de poussière.
Sécurité	Certifié conforme aux normes de sécurité électrique, protéger contre les surcharges et les courts-circuits.
Informations générales	Facile à installer, nécessite des compétences de base en électricité, garantie limitée incluse.

FOIRE AUX QUESTIONS - FD6HHW INTERMATIC

Comment réinitialiser l'INTERMATIC FD6HHW ?

Pour réinitialiser l'INTERMATIC FD6HHW, débranchez l'appareil pendant 10 secondes, puis rebranchez-le. Cela devrait restaurer les paramètres d'usine.

L'appareil ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché. Assurez-vous que la prise fonctionne en y branchant un autre appareil. Si le problème persiste, vérifiez le fusible ou le disjoncteur.

Comment programmer l'INTERMATIC FD6HHW ?

Pour programmer l'appareil, appuyez sur le bouton 'Program' jusqu'à ce que le voyant clignote. Ensuite, suivez les instructions à l'écran pour définir vos horaires.

Que faire si la minuterie ne fonctionne pas ?

Assurez-vous que l'appareil est en mode 'Auto' et non en mode 'Manuel'. Vérifiez également que l'heure actuelle est correctement réglée.

L'appareil fait un bruit étrange, que signifie cela ?

Un bruit étrange peut indiquer un problème interne. Débranchez l'appareil immédiatement et vérifiez les connexions. Si le bruit persiste, contactez le service client.

Comment puis-je changer la pile de l'INTERMATIC FD6HHW ?

Ouvrez le compartiment de la pile situé à l'arrière de l'appareil. Retirez l'ancienne pile et remplacez-la par une nouvelle pile du même type. Assurez-vous que la polarité est correcte.

L'appareil ne répond pas aux commandes, que faire ?

Essayez de réinitialiser l'appareil comme indiqué précédemment. Si cela ne fonctionne pas, vérifiez si des mises à jour du firmware sont disponibles.

Peut-on utiliser l'INTERMATIC FD6HHW à l'extérieur ?

Non, l'INTERMATIC FD6HHW est conçu pour une utilisation en intérieur uniquement. L'utilisation à l'extérieur peut endommager l'appareil.

Comment vérifier si l'appareil est sous garantie ?

Consultez la facture d'achat ou le reçu pour la date d'achat. La garantie est généralement valable pendant un an à partir de cette date. Contactez le service client pour plus de détails.

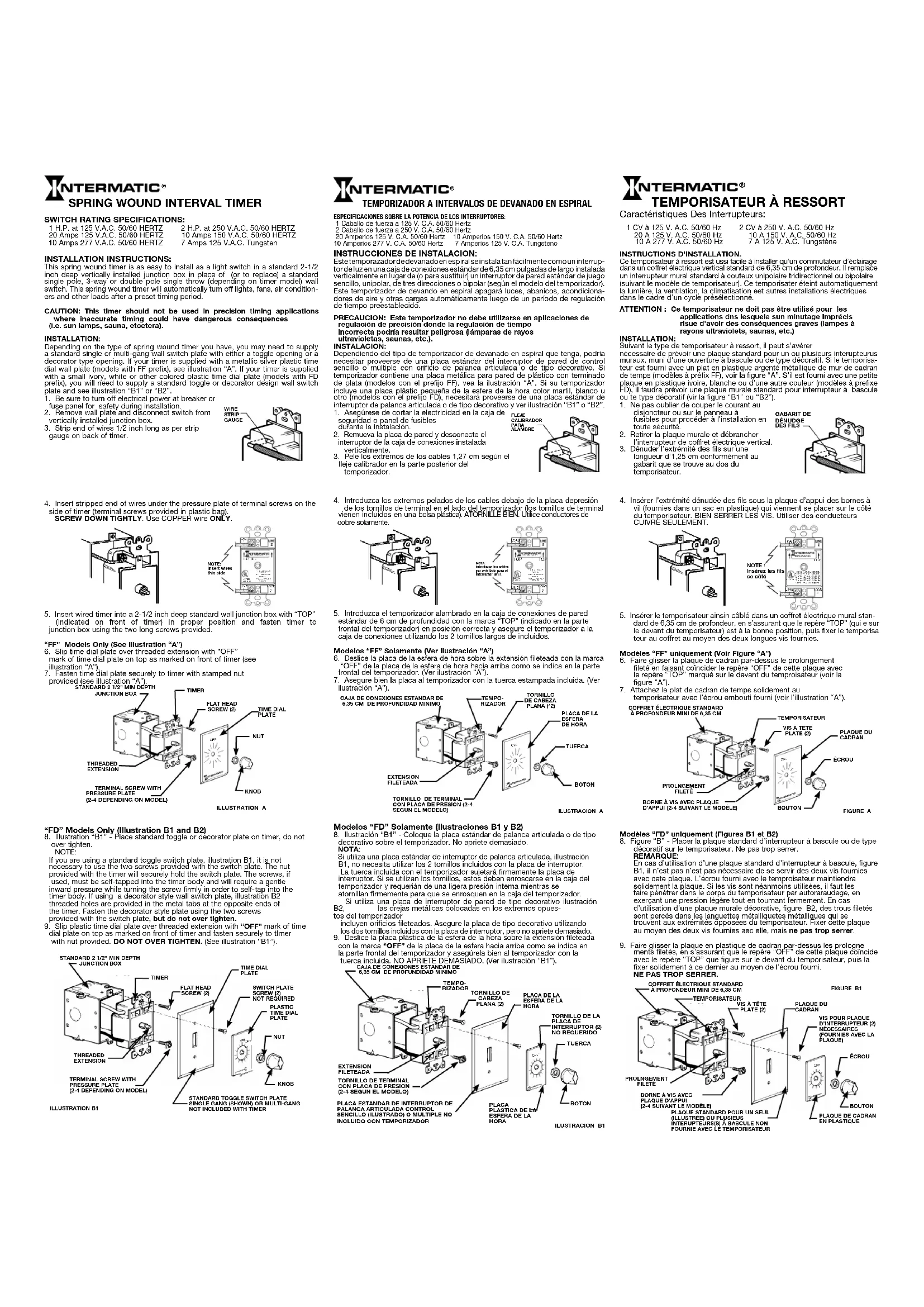

MODE D'EMPLOI FD6HHW INTERMATIC

NOTA: introduzca los cables por este lado para el interruptor SPST. FLEJE CALIBRADOR PARA ALAMBRE TEMPORISATEUR À RESSORT Caractéristiques Des Interrupteurs: 1 CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène INSTRUCTIONS D’INSTALLATION.Ce temporisateur à ressort est ussi facile à installer qu’un commutateur d’éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquementla lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d’un cycle présélectionné.ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dns lesquele sun minutage imprécis risue d’avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)INSTALLATION:Suivant le type de temporisateur à ressort, il peut s’avérer nécessaire de prévoir une plaque standard pour un ou plusieurs interupteurus muraux, muni d’une ouverture à bascule ou de type décoratif. Si le temporisa-teur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure “A”. S’il est fourni avec une petite plaque en plastique ivoire, blanche ou d’une autre couleur (modèles à prefixe FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure “B1” ou “B2”).1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l’installation en toute sécurité.2. Retirer la plaque murale et débrancher l’interrupteur de coffret électrique vertical.3. Dénuder l’extrémité des fils sur une longueur d’1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

DES FILS 4. Insérer l’extrémité dénudée des fils sous la plaque d’appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.5. Insérer le temporisateur ainsin câblé dans un coffret électrique mural stan- dard de 6,35 cm de profondeur, en s’assurant que le repère “TOP” (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.Modèles “FF” uniquement (Voir Figure “A”)6. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère “OFF” de cette plaque avec le repère “TOP” marqué sur le devant du temproisateur (voir la figure “A”).7. Attachez le plat de cadran de temps solidement au temporisateur avec l’écrou embouti fourni (voir l’illustration “A”).

COFFRET ÉLECTRIQUE STANDARD

À PROFONDEUR MINI DE 6,35 CM

BORNE À VIS AVEC PLAQUE

HORA TUERCABOTONILUSTRACION B1TORNILLO DE LA PLACA DE INTERRUPTOR (2) NO REQUERIDOPLACA ESTANDAR DE INTERRUPTOR DE PALANCA ARTICULADA CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADORPLACAPLASTICA DE LA ESFERA DE LA HORA Modèles “FD” uniquement (Figures B1 et B2)8. Figure “B” - Placer la plaque standard d’interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer. REMARQUE: En cas d’utilisation d’une plaque standard d’interrupteur à bascule, figure B1, il n’est pas n’est pas nécessaire de se servir des deux vis fournies avec cete plaque. L’écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d’utilisation d’une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer. 9. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s’assurant que le repère “OFF” de cette plaque coïncide avec le repère “TOP” que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l’écrou fourni. NE PAS TROP SERRER. PROLNGEMENT FILETÉ

À PROFONDEUR MINI DE 6,35 CM

10. Appuyer sur le bouton qui se trouve sur l’arbre du temporisateur de

façon à ce que son indicateur soit centré sur le repère “OFF” de la plaque du cadran. Ce bouton est percé d’un trou en forme de “D” qui s’adapte à la section en “D” de l’arbre du temporisateur.

11. Rétablir le courant.

MODE D’EMPLOI DU TEMPORISATEUR: FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurers la droite jusqu’à l’heure désirée. Le temporisateur met hors tension le système ainsi com- mandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée. SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)- Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’ à ce que le bouton soit ramené manuellement sur “OFF” APPLICATIONS: Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indi- qué ci-desus: SPST Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que:

• Cafetières électriques • Éclairage

• Climatiseurs • Ventilateurs d’aération Commutation tridirectionnelle SPDT Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisa- teurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d’un système pour une durée limi- tée, à l’issue de laquelle il est remis sous tension. Les applications tridirection- nelles servent à commander un système depuis deux endroits diférents tels que:

• Éntages Commutation tridirectionnelle Commutation à action inversée DPST Pour les applications dans lesquelles les deux côtés du circuit d’un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Éclairage extérieur GARANTIE TOTALE Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l’unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www. intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www. Intermatic.com ou appelez au 815-675-7000. FIGURE B2
