Type de produit	Bloc de refroidissement liquide pour carte graphique
Modèle compatible	AMD Radeon RX 9070 XT Nitro+ (Sapphire)
Dimensions (L x l x H)	240 x 110 x 22 mm
Poids	340 g
Matériau	Cuivre nickelé
Raccordement	2 x G1/4" femelle
Débit d'eau recommandé	60 - 100 L/h
Dissipation thermique maximale	250 W
Pâte thermique incluse	Oui, pâte thermique à haute conductivité
Pads thermiques inclus	Oui, dimensions adaptées pour VRAM et VRM
Outils nécessaires	Tournevis cruciforme, pince à épiler
Garantie	2 ans
Procédure d'installation	Retrait du refroidisseur d'origine, nettoyage, application des pads et pâte, montage du bloc
Compatibilité PCB	Vérifier sur gpu.alphacool.com avec le numéro de PCB
Précautions de sécurité	Utiliser un tapis antistatique, débrancher l'alimentation
Entretien recommandé	Nettoyage périodique du circuit avec de l'eau déminéralisée
Contenu de l'emballage	Bloc de refroidissement, pads thermiques, pâte thermique, vis, bouchons, outil de montage

FOIRE AUX QUESTIONS - Core RX 9070 XT Nitro+ Alphacool

Comment vérifier la compatibilité de mon Core RX 9070 XT Nitro+ avec ma carte graphique ?

Rendez-vous sur le site gpu.alphacool.com et recherchez votre modèle de carte graphique ou de refroidisseur. Comparez le numéro de PCB pour une compatibilité exacte.

Quels outils sont nécessaires pour installer ce bloc de refroidissement ?

Vous aurez besoin d'un tournevis cruciforme, d'une pince à épiler, d'alcool isopropylique pour le nettoyage, et d'un tapis antistatique.

Comment nettoyer l'ancienne pâte thermique ?

Utilisez un solvant comme l'alcool isopropylique et un chiffon non pelucheux. Frottez doucement jusqu'à ce que le GPU soit propre.

Quelle est la procédure de montage du bloc sur la carte ?

Placez les pads thermiques sur les VRAM et VRM, appliquez la pâte sur le GPU, puis fixez le bloc avec les vis fournies en suivant les couples de serrage recommandés.

Y a-t-il une pâte thermique fournie dans l'emballage ?

Oui, une pâte thermique à haute conductivité est incluse. Il est recommandé de l'utiliser pour des performances optimales.

Puis-je utiliser ce bloc avec un liquide de refroidissement autre que de l'eau ?

Oui, mais il est conseillé d'utiliser un liquide spécialement conçu pour le watercooling (à base d'eau déminéralisée avec additifs biocides et anticorrosion).

Que faire si le bloc ne correspond pas exactement à ma carte ?

Vérifiez la compatibilité sur le site d'Alphacool. Si le PCB a été révisé, le bloc pourrait ne pas être adapté. N'installez pas un bloc incompatible.

Comment entretenir le bloc de refroidissement ?

Videz et nettoyez le circuit tous les 6 à 12 mois avec de l'eau déminéralisée. Vérifiez l'absence de corrosion ou de dépôts.

Quelle est la garantie du Core RX 9070 XT Nitro+ ?

Alphacool offre une garantie de 2 ans à compter de la date d'achat, couvrant les défauts de fabrication.

Puis-je réparer le bloc moi-même en cas de fuite ?

Les blocs Alphacool ne sont pas réparables par l'utilisateur. En cas de fuite, contactez le service après-vente. Ne démontez pas le bloc.

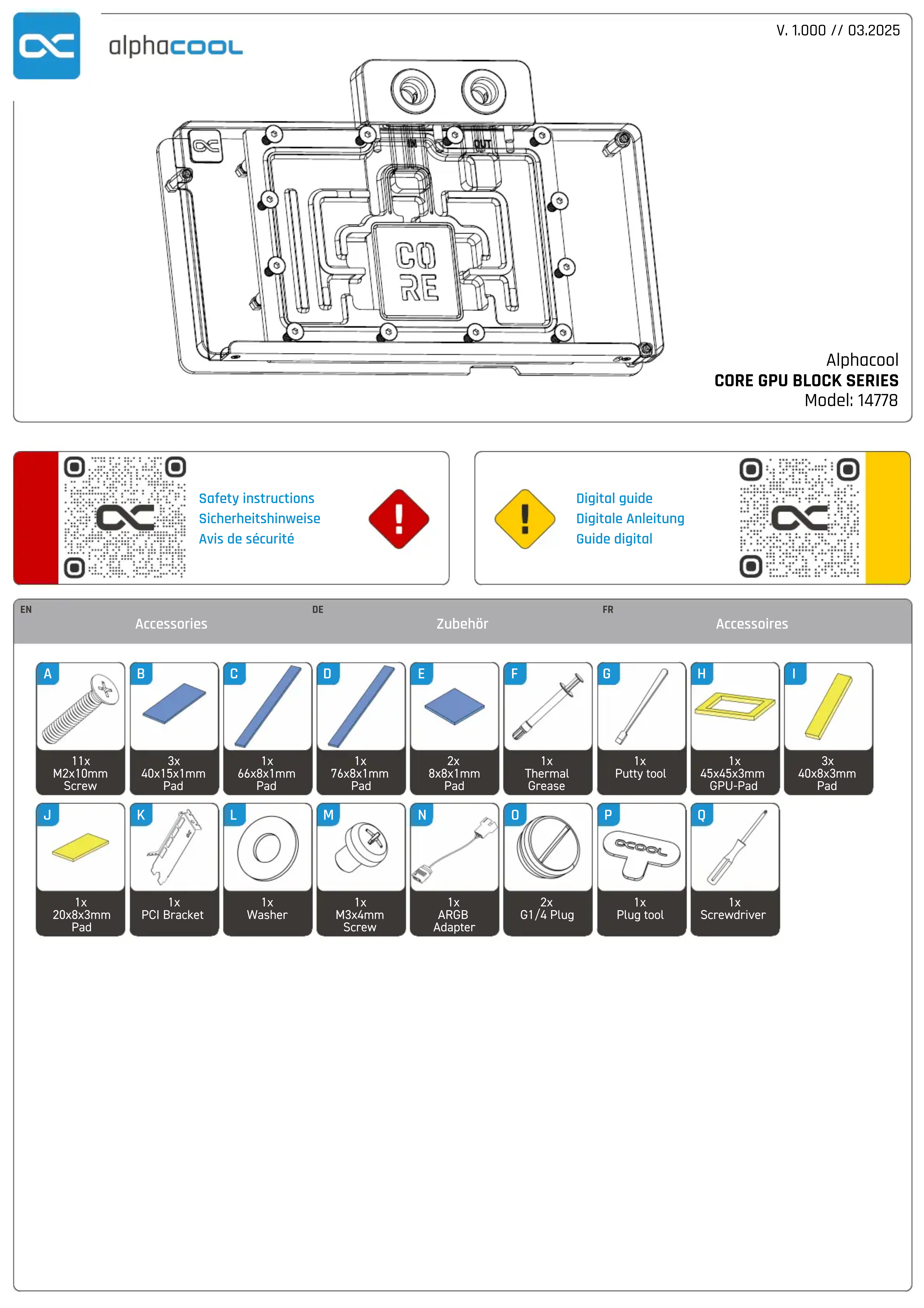

MODE D'EMPLOI Core RX 9070 XT Nitro+ Alphacool

Safety instructions Sicherheitshinweise Avis de sécurité

Digital guide Digitale Anleitung Guide digital

érification de compatibilité et préparer la carte graphique

Check compatibility

Vérification de compatibilité

Avant de commencer l'assemblage du refroidisseur comparez votre carte avec les images de notre configurateur. Pour ce faire, visitez https://gpu.alphacool.com et cherchez votre carte graphique ou votre modèle de refroidisseur. Pour une identification précise, vous pouvez également comparer le numéro de la PCB. La refroidisseur a été conçu pour une disposition spéciale du PCB. Il est possible que le fabricant change des détails dans la disposition de ses composants lors d'une révision et que le bloc de refroidissement ne soit plus compatible. Veillez lors de l'installation au fait que les composants hauts ne touchent pas le bloc de refroidissement et que le bloc n'endommage pas la carte graphique.

Alphacool International GmbH n'est pas responsable ni des erreurs d'installation ni du choix d'un refroidisseur incompatible.

Préparer la carte graphique

Posez le matériel sur un tapis antistatique. Commencez par le démontage du refroidisseur d'origine. Selon la configuration du radiateur les vis du ventilateur et les caches doivent être enlevés d'abord. S'il s'agit d'un refroidisseur collé il faut travailler très doucement. Sinon des composants peuvent s'arracher. Conservez tous les pièces soigneusement. Ensuite, nettoyer le matériel de résidus de la pâte thermique ou de pads avec un solvant (alcool isopropanol par ex.).

EN

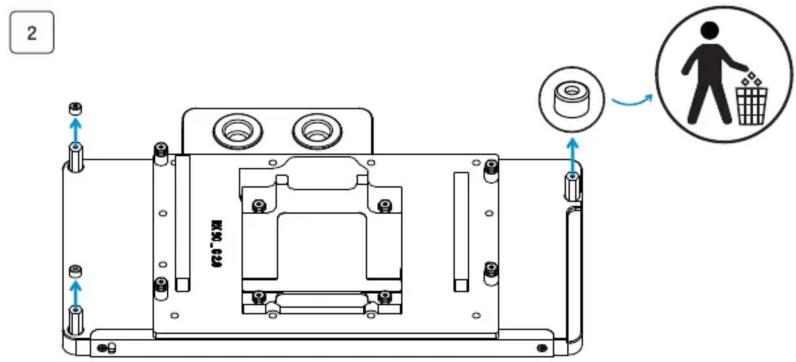

Enlever l'entretoise de transport

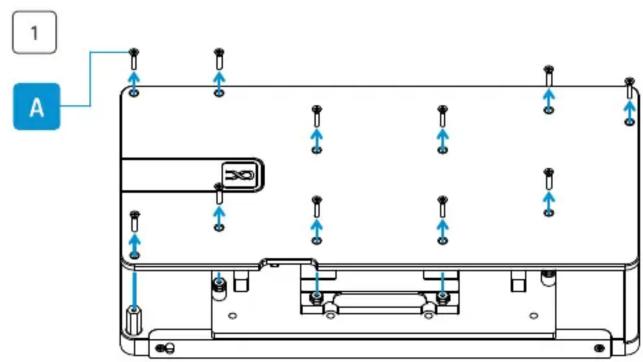

1 A

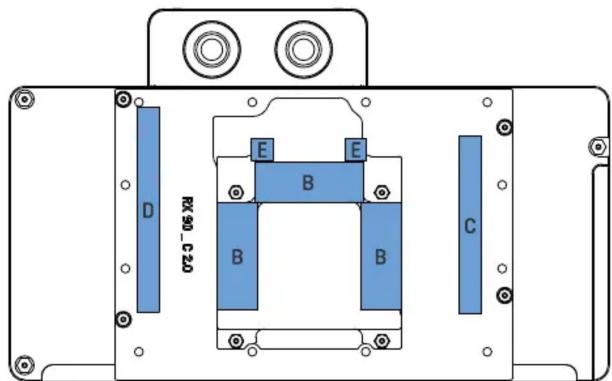

Placer les pads thermique sur le bloc

RX 90 - C20 D E E B B B C

EN
DE

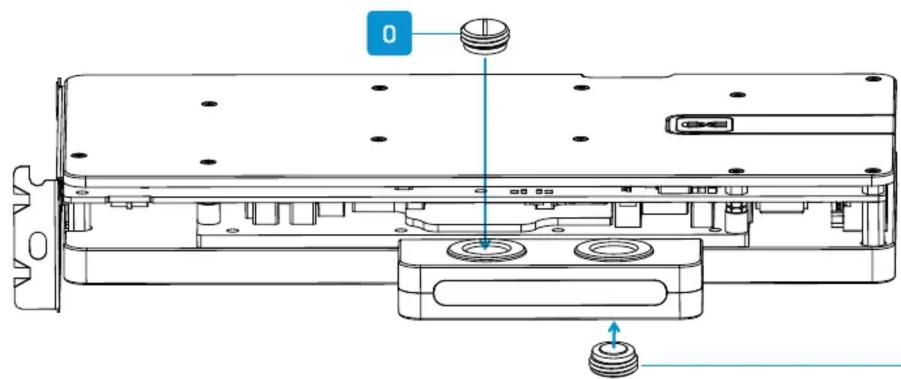

Screw in screw plugs with the tool
Verschlussschrauben verschrauben
FR
Visser les bouchons à l'aide de l'outil
