Almere - Ventilateur Kichler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond
Marque	Kichler
Modèle	Almere (330130LISEZI)
Diamètre des pales	56 pouces (142,2 cm)
Poids net	7,82 kg (17,24 lb)
Poids brut	8,75 kg (19,29 lb)
Alimentation électrique	120 V AC, 60 Hz
Vitesses disponibles	3 (Haute, Moyenne, Basse)
Inverseur de sens de rotation	Oui (été/hiver)
Type de commande	Murale sans fil avec fonction d'apprentissage (SMART SYNC)
Angle de plafond maximal	22 degrés
Dégagement minimal des pales au sol	2,1 m (7 pi)
Nombre de pales	3
Type de montage	Tige descendante (incluse)
Câble de sécurité inclus	Oui (obligatoire pour installations au Canada)
Homologations	cULus
Compatibilité variateur de vitesse	Non recommandé (avertissement)
Kit d'éclairage	Non inclus (S.O.)
Zone d'utilisation	Intérieur
Entretien	Chiffon sec ou légèrement humide, pas d'eau ni détergent

FOIRE AUX QUESTIONS - Almere Kichler

Comment installer correctement le ventilateur de plafond Kichler Almere ?

Suivez les étapes du manuel : fixez le support de montage au boîtier de sortie, assemblez la tige descendante avec le moteur, passez les fils, suspendez le ventilateur, effectuez les raccordements électriques selon le schéma de câblage, puis installez la commande murale. Assurez-vous que l'alimentation est coupée avant toute intervention.

Quel type de boîte de sortie est nécessaire pour ce ventilateur ?

Une boîte de sortie homologuée cULus portant la mention « Acceptable pour le support de ventilateur de 15,9 kg (35 lb) ou moins ». Ne pas utiliser de boîte en plastique. La boîte doit être solidement fixée à la structure du plafond.

Puis-je utiliser un variateur de vitesse mural avec ce ventilateur ?

Non, le manuel avertit que ce ventilateur ne convient pas à une utilisation avec des commandes de vitesse à semi-conducteurs. Utilisez exclusivement la commande murale fournie.

Comment inverser le sens de rotation des pales ?

Utilisez l'interrupteur de marche arrière situé sur le moteur (Fig. 24). Assurez-vous que le ventilateur est éteint et les pales immobiles avant d'actionner l'inverseur. Sens antihoraire en été (flux d'air descendant), sens horaire en hiver (flux d'air ascendant).

Que faire si le ventilateur vacille excessivement ?

Vérifiez que toutes les vis des pales et des supports sont bien serrées. Mesurez la distance entre le plafond et chaque pale ; l'écart ne doit pas dépasser 1/8 pouce. Si le problème persiste, intervertissez deux pales adjacentes pour rééquilibrer le poids.

Comment programmer la commande murale avec le récepteur ?

Après installation, mettez le ventilateur sous tension. Dans les 30 secondes, appuyez sur le bouton LEARN de la commande murale et maintenez-le enfoncé pendant 3 secondes. Le ventilateur démarre à vitesse moyenne et la lumière (si installée) s'allume, confirmant la synchronisation.

Puis-je ajouter un kit d'éclairage à ce ventilateur ?

Non, le manuel précise que le bouton LIGHT et l'interrupteur de sélection de fonction d'éclairage sont S.O. (sans objet) pour ce ventilateur car il ne comprend pas de kit d'éclairage. Aucune lampe n'est incluse ni prévue.

Quelle est la hauteur de plafond minimale requise ?

Le dégagement minimum entre le bord de fuite des pales et le sol doit être de 2,1 m (7 pieds). Pour les plafonds inclinés, utilisez une tige descendante d'au moins 30,5 cm (12 po) pour un angle maximum de 22°.

Pourquoi mon ventilateur fait-il du bruit après installation ?

Prévoyez une période de rodage de 24 heures : la plupart des bruits disparaissent. Vérifiez que toutes les vis du moteur et des supports de pales sont serrées. Assurez-vous que le câblage ne frotte pas contre le boîtier. Ne connectez pas de variateur mural.

Comment nettoyer le ventilateur Kichler Almere ?

Utilisez un chiffon sec à poussière ou légèrement humide. N'utilisez jamais d'eau ou de détergent. Assurez-vous que l'alimentation est coupée avant le nettoyage.

MODE D'EMPLOI Almere Kichler

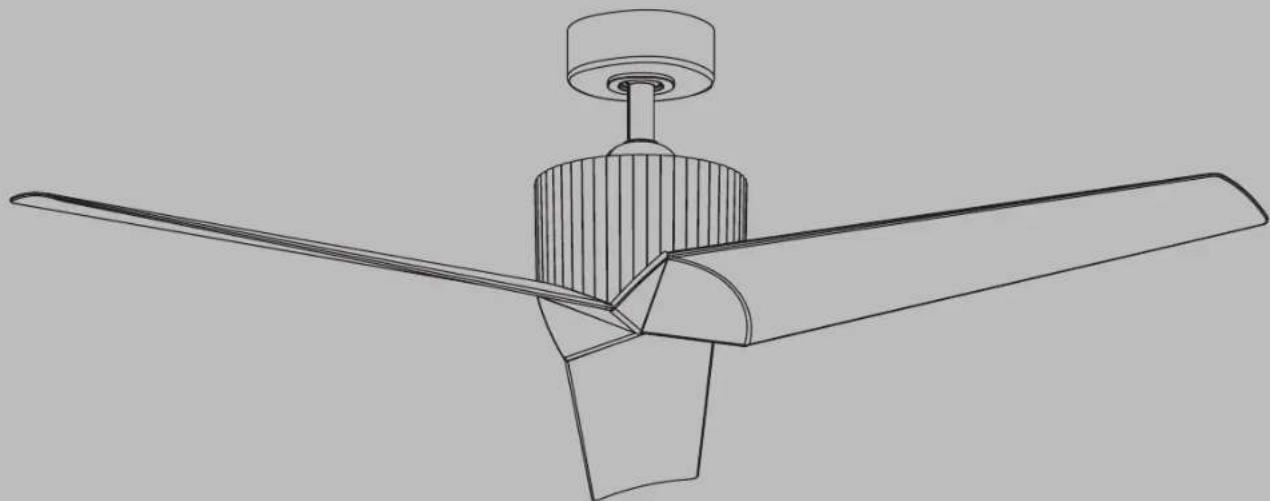

Les images du produit peuvent varier légèrement par rapport au produit réel.

Modèle n° 330130LISEZI

TABLE DES MATIÈRES

RÈGLES DE SÉCURITÉ....3

OUTILS NÉCESSAIRES....5

CONTENU DU COLIS....5

OPTIONS DE MONTAGE....6

FIXATION DES PALES DU VENTILATEUR....7

SUSPENDRE LE VENTILATEUR....8

INSTALLATION DU SUPPORT DE SÉCURITÉ......11

RACCORDEMENTS ÉLECTRIQUES....12

INSTALLATION DE LA COMMANDE MURALE....14

TERMINER L'INSTALLATION DU VENTILATEUR......15

INSTRUCTIONS D'UTILISATION....16

1. ATTENTION – RISQUE DE CHOC ÉLECTRIQUE : Débranchez l'alimentation au panneau du disjoncteur principal ou à la boîte à fusibles principale avant de démarrer et pendant l'installation.
2. AVERTISSEMENT : Tout le câblage doit être conforme au National Electrical Code « ANSI/NFPA 70 » et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien qualifié et agréé.
3. AVERTISSEMENT : Pour réduire le risque d'électrocution, ce ventilateur doit être installé avec une commande/un interrupteur mural isolant à usage général.
4. AVERTISSEMENT : Ne convient pas à une utilisation avec des commandes de vitesse à semi-conducteurs.
5. AVERTISSEMENT : Pour réduire le risque d'incendie, d'électrocution ou de blessure corporelle, installez l'appareil sur une boîte de sortie portant la mention « acceptable pour soutenir un ventilateur de 15,9 kg (35 lb) ou moins ». Utilisez les vis de montage livrées avec la boîte de sortie. Il faudra probablement remplacer la boîte de sortie, car la plupart des

boîtes de sortie utilisées pour soutenir des appareils d'éclairage ne sont pas acceptables pour soutenir un ventilateur. En raison de la complexité de l'installation de ce ventilateur, un électricien agréé qualifié est fortement recommandé.

1. La boîte de sortie et la structure de support doivent être solidement fixées et capables de supporter de manière fiable un minimum de 15,9 kg (35 lb). N'utiliser que des boîtes de sortie homologuées cULus portant la mention « Acceptable pour le support de ventilateur de 15,9 kg (35 lb) ou moins ».
2. Le ventilateur doit être monté avec un dégagement minimum de 2,1 m (7 pieds) entre le bord de fuite des pales et le sol.
3. AVERTISSEMENT : N'actionnez pas l'inverseur lorsque les pales du ventilateur sont en mouvement. Le ventilateur doit être éteint et les pales arrêtées avant d'inverser le sens des pales.
4. Évitez de placer des objets sur la trajectoire des pales.
5. AVERTISSEMENT : assurez-vous que l'alimentation est coupée avant de nettoyer votre ventilateur.

RÈGLES DE SÉCURITÉ

dommages au ventilateur et à d'autres éléments, soyez prudent lorsque vous travaillez autour ou nettoyez le ventilateur.

1. N'utilisez pas d'eau ou de détergents pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon sec à poussière ou un chiffon légèrement humide conviendra pour la plupart des nettoyages.
2. Après avoir effectué les raccordements électriques, les conducteurs raccordés doivent être tournés vers le haut et poussés avec précaution dans le boîtier de sortie. Les fils doivent être écartés avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.
3. Les schémas électriques sont fournis à titre indicatif uniquement. Les ensembles d'éclairage qui ne sont pas fournis avec le ventilateur doivent être répertoriés et marqués cULus pour une utilisation avec le modèle de ventilateur que vous installez. Les commutateurs doivent être des commutateurs cULus à usage général. Reportez-vous aux instructions fournies avec les ensembles d'éclairage et les interrupteurs pour un assemblage correct.

4. Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.

5. PDS N 7,82 KG (17,24 LB) / PDS B 8,75 KG (19,29 LB) 11. Pour éviter

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES, NE PLIEZ PAS LES PALES PENDANT LE MONTAGE OU APRÈS L'INSTALLATION. NE PAS INSÉRER D'OBJETS SUR LE PASSAGE DES PALES.

OUTILS ET MATÉRIAUX NÉCESSAIRES

• Tournevis cruciforme
• Tournevis à lame
• Clé de 11 mm
• Escabeau
• Pinces coupantes

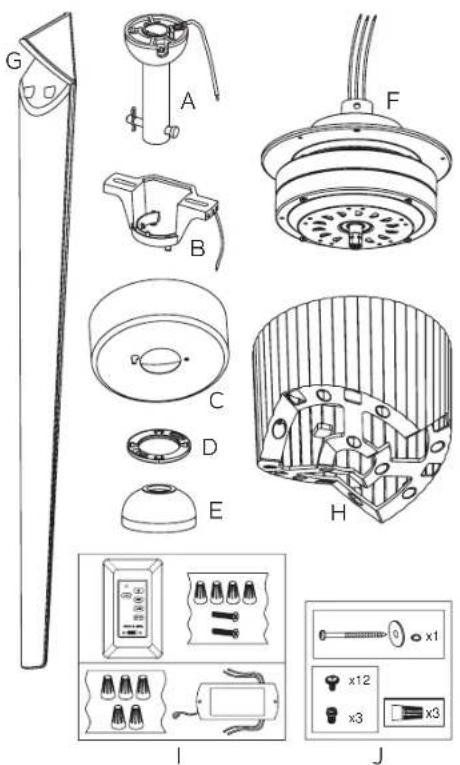

Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les éléments suivants :

A. Ensembleboule/tige descendante
B. Support de montage
C. Monture
D. Couvercle du trou de l'auvent
E. Couvercle d'accouplement
F. Assemblage du moteur
G. Pale (3)
H. Support de pale

I. Unité de commande murale

Plaque frontale (1); Commande murale (1); Récepteur (1); Connecteur de fil (4+5) ;

Vis longue (2);

J. Matériel d'emballage

1.) Matériel du câble de sécurité : Vis à bois (1) ; rondelle à ressort (1) ; rondelle plate (1)
2.) Matériel de montage : Connecteur de fil (3) ;
3.) Matériel de fixation de pale : Vis (12);
4.) Matériel de fixation de l'ensemble moteur : Vis (3)

S'il n'y a pas de boîtier de montage homologué UL (cUL pour installation canadienne), lisez les instructions suivantes. Débranchez l'alimentation en retirant les fusibles ou en désactivant les disjoncteurs.

Fixez le boîtier de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. Le boîtier de sortie et son support doivent pouvoir supporter entièrement le poids total du ventilateur (jusqu'à 15,9 kg (35 lb)). N'utilisez pas de boîiers de sortie en plastique.

Les figures 1, 2 et 3 sont des exemples des différentes manières de monter le boîtier de sortie.

REMARQUE : Si vous installez le ventilateur de plafond sur un plafond en pente (voûté), vous aurez peut-être besoin d'une tige descendante plus longue pour maintenir un dégagement approprié entre la pointe de la pale et le plafond. Un dégagement minimum de 12 po est suggéré pour un fonctionnement optimal.

REMARQUE : Vous devez utiliser une tige descendante de 30,48 cm (12 po) ou plus pour une pente de 22° (angle maximum de 22°). (Fig. 3)

REMARQUE : Selon l'endroit que vous avez choisi pour l'installation, vous devrez peut-être acheter et installer une « suspente de solive » pour soutenir le boîtier de sortie. Assurez-vous que la suspente de solive que vous achetez a été conçu pour être utilisé avec des ventilateurs de plafond. (Fig. 4)

Fig. 1

Boîtier

Fig. 2

Fig. 3

Boîtier de sortie
Fig. 4

FIXATION DES PALES DU VENTILATEUR

ATTENTION : Pour réduire le risque de choc électrique, débranchez le circuit d'alimentation électrique du ventilateur avant d'installer les pales du ventilateur.

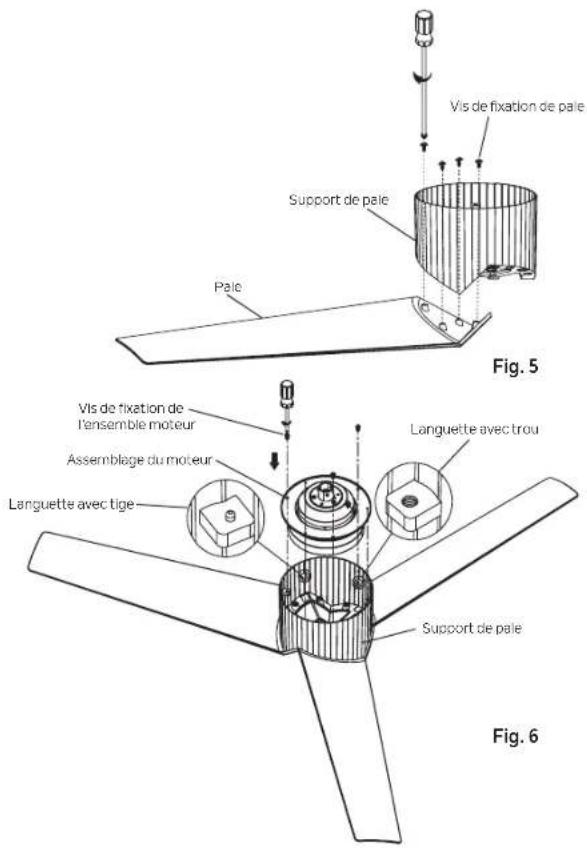

Étape 1. Aligner les quatre trous d'une pale avec les quatre trous correspondants du support de pale. Visser les vis de fixation de la pale dans les trous alignés et serrer les vis pour fixer la pale au support de pale. Répétez pour les pales restantes. (Fig. 5)

Étape 2. REMARQUE : Six languettes se trouvent à l'intérieur du support de pale. Trois des languettes ont une tige sur le dessus et trois des languettes ont un trou au centre.

REMARQUE : Il y a six trous dans la bague extérieure de l'ensemble moteur. Trois des trous sont de taille plus petite et trois des trous sont de taille plus grande.

Insérer soigneusement l'ensemble moteur dans le support de pale, en alignant les petits trous de l'ensemble avec les tiges sur le dessus des languettes. Faites passer les tiges à travers les plus petits trous et placez l'anneau extérieur de l'ensemble moteur sur les six languettes.

Les trous les plus grands de l'ensemble moteur doivent s'aligner avec les trous des languettes. Visser les trois vis de fixation de l'ensemble moteur dans les trous les plus grands de l'ensemble moteur et dans les trous des languettes, puis serrer pour fixer l'ensemble moteur au support de pale. (Fig. 6)

SUSPENDRE LE VENTILATEUR

RAPPELEZ-VOUS de couper l'alimentation avant de commencer l'installation. Ceci est nécessaire pour votre sécurité et également pour la bonne programmation du système de commande.

Pour installer correctement votre ventilateur de plafond, suivez les étapes ci-dessous.

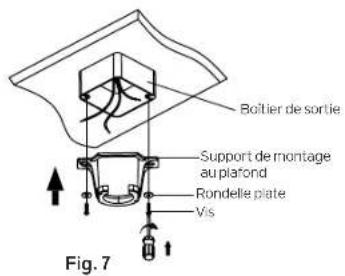

Étape 1. Avant de fixer le ventilateur au boîtier de sortie (non inclus), assurez-vous que le boîtier de sortie est solidement fixé à au moins deux points à un élément du plafond structurel (un boîtier desserré fera vaciller le ventilateur). Faites passer les fils d'alimentation de 120 volts du boîtier de sortie au plafond par le centre du support de montage au plafond. Installez le support de montage sur le boîtier de sortie au plafond à l'aide des vis et rondelles fournies avec le boîtier de sortie. (Fig. 7)

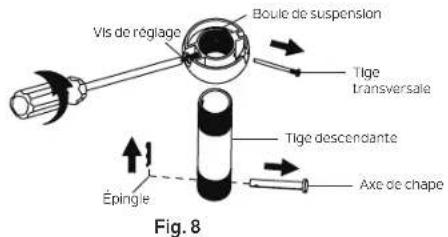

Étape 2. Retirez l'épingle et l'axe de chape de l'ensemble de tige descendante, conservez-les pour une utilisation ultérieure. Retirez la boule de suspension de l'assemblage de la tige descendante en desserrant les vis de réglage, en retirant la tige transversale et en faisant glisser la boule hors de la tige. (Fig. 8)

REMARQUE : Assurez-vous de garder le matériel détaché séparément pour éviter toute confusion lors de l'installation.

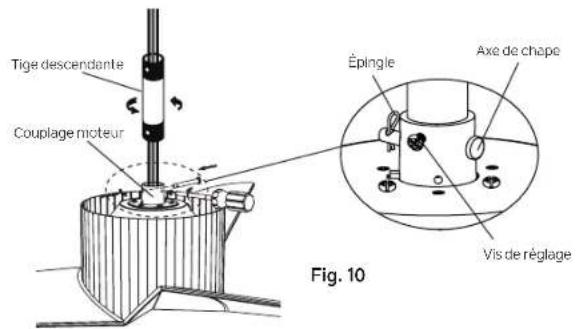

Étape 3. Desserrez les deux vis de réglage sur le couplage du moteur. (Fig. 9)

SUSPENDRE LE VENTILATEUR (Suite)

Étape 4. Faites passer avec précaution les fils du ventilateur et le câble de sécurité à travers la tige descendante. Vissez la tige descendante sur l'accouplement du moteur jusqu'à ce que les trous des broches de la chape soient alignés. Ensuite, replacez l'axe de chape et l'épingle, puis serrez les deux vis de réglage. (Fig. 10)

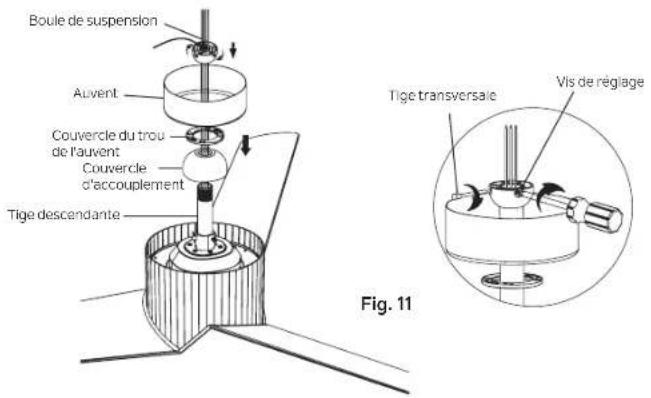

Étape 5. Glissez le couvercle du couplage, le couvercle de l'orifice de l'auvent et le couvercle sur la tige descendante. Réinstallez soigneusement la boule de suspension sur la tige descendante. Assurez-vous que la tige transversale est dans la bonne position et que la vis de réglage est serrée et que les fils ne sont pas tordus. (Fig. 11)

ATTENTION : Assurez-vous que toutes les vis sont serrées avant de passer à l'étape suivante.

SUSPENDRE LE VENTILATEUR (Suite)

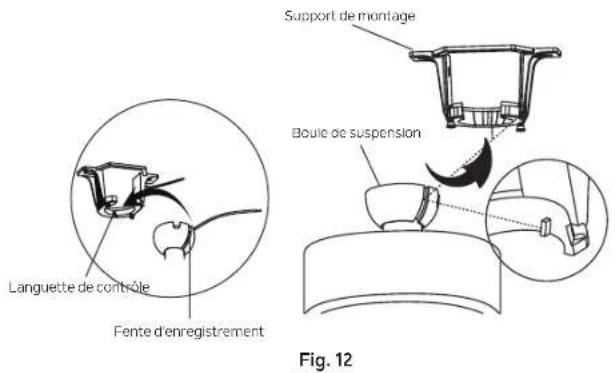

Étape 6. Soulevez maintenant l'ensemble moteur et placez la boule de suspension dans le support de montage. Tournez jusqu'à ce que la « languette de contrôle » soit tombée dans la « fente d'enregistrement » et soit fermement en place. (Fig. 12) L'ensemble du corps du moteur ne doit pas tourner si cela est fait correctement.

AVERTISSEMENT : Le fait de ne pas installer correctement la « languette de contrôle » peut endommager le ventilateur de plafond pendant son fonctionnement.

INSTALLATION DU SUPPORT DE SÉCURITÉ (requis pour l'installation canadienne UNIQUEMENT)

Un câble de support de sécurité est fourni pour aider à empêcher le ventilateur de plafond de tomber, veuillez l'installer comme suit.

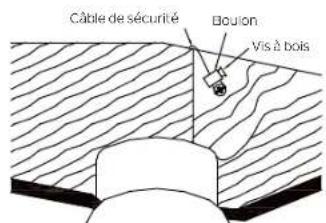

Étape 1. Enfoncez une vis à bois et des rondelles dans le côté de l'entretoise qui maintient le boîtier de sortie. Laissez 3 mm (1/8 po) d'espace entre le renfort de support et la rondelle. (Fig. 13)

Étape 2. Insérez le câble de sécurité à travers le support de montage et l'un des trous du boîtier de sortie dans le plafond. Ajustez la longueur du câble de sécurité pour atteindre la vis et les rondelles en tirant le câble supplémentaire à travers le serre-câble jusqu'à ce que la longueur totale soit correcte, remettez l'extrémité du câble à travers le serre-câble, formant une boucle à l'extrémité du câble. Serrez fermement le serre-câble. Maintenant, placez la boucle à l'extrémité du câble de sécurité sur la vis à bois et sous la rondelle. Serrez fermement la vis à bois. (Fig. 14)

REMARQUE : Bien que le câble de support de sécurité ne soit requis que pour les installations au Canada, c'est une bonne idée d'effectuer la fixation avec n'importe quelle installation.

Fig. 13

Fig. 14

RACCORDEMENTS ÉLECTRIQUES

AVERTISSEMENT : Pour éviter tout risque d'électrocution, assurez-vous d'avoir coupé l'alimentation au panneau de circuit principal avant de procéder au câblage.

Suivez les étapes ci-dessous pour raccorder le ventilateur à votre câblage domestique. Utilisez les connecteurs de fils fournis avec votre ventilateur. Fixez le connecteur avec du ruban isolant. Assurez-vous qu'il n'y a pas de supports de câbles ou de raccordements desserrés.

AVERTISSEMENT : Si les fils de votre maison sont de couleurs différentes de celles indiquées dans ce manuel, arrêtez immédiatement. Un électricien professionnel est recommandé pour déterminer le câblage approprié.

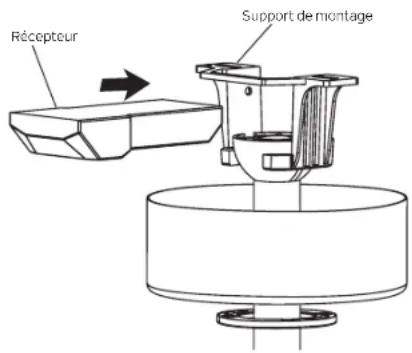

Étape 1. Insérez le récepteur dans le support de montage au plafond, le côté plat du récepteur orienté vers le plafond. (Fig. 15)

Étape 2. Connectez les fils à l'aide des connecteurs comme indiqué dans le SCHÉMA DES CÂBLES. (Fig. 16)

AVERTISSEMENT : Vérifiez que toutes les connexions sont bien serrées, y compris la terre, et qu'aucun fil nu n'est visible au niveau des connexions de fil.

Étape 3. Une fois les raccordements effectués, ils doivent être tournés vers le haut et poussés avec précaution dans la boîte de sortie. Les fils doivent être écartés à l'aide du conducteur mis à la terre (câbles blancs) et le conducteur de mise à la terre de l'équipement (câbles en cuivre verts ou dénudés), d'un côté de la boîte de sortie et le conducteur non mis à la terre (câbles noirs), de l'autre côté de la boîte de sortie.

Fig. 15

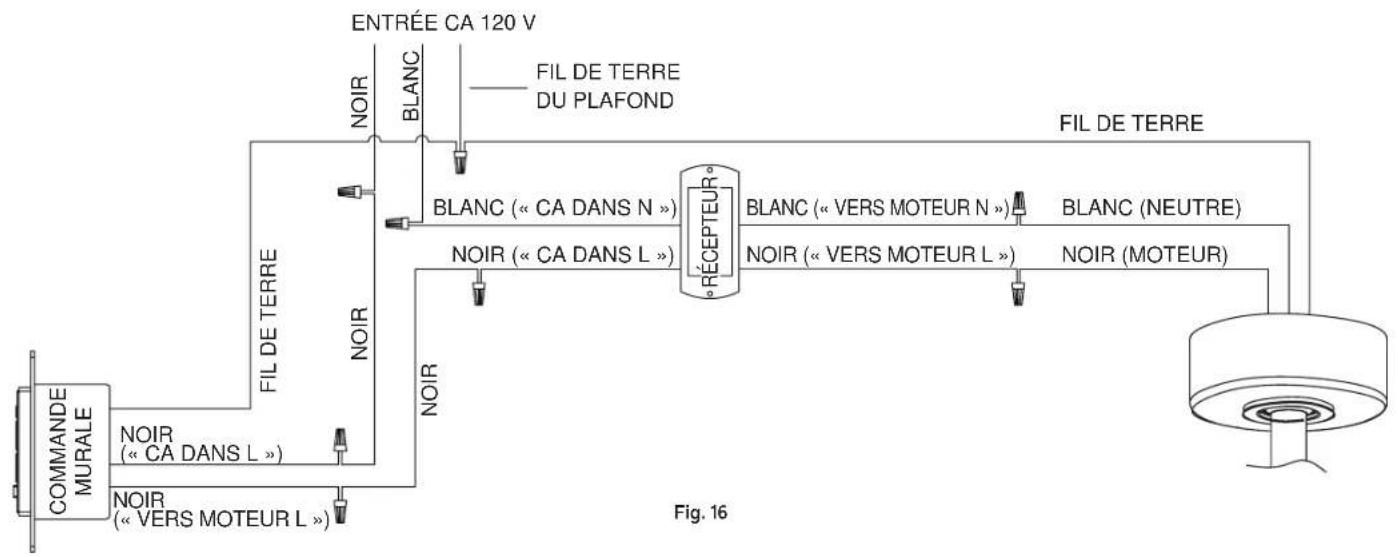

SCHÉMA DES CÂBLES

INSTALLATION DE LA COMMANDE MURALE

AVERTISSEMENT : Tout le câblage doit être conforme au National Electrical Code et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien qualifié et agréé.

REMARQUE : L'INSTALLATION DE L'INTERRUPTEUR DOIT ÊTRE CONFORME À TOUS LES CODES ÉLECTRIQUES LOCAUX ET NATIONAL.

AVERTISSEMENT : Coupez l'alimentation principale au disjoncteur ou au panneau de fusibles avant de continuer.

Étape 1. Retirez la plaque murale existante et l'ancien interrupteur de la boîte de sortie murale. Débranchez les fils. (Fig. 17)

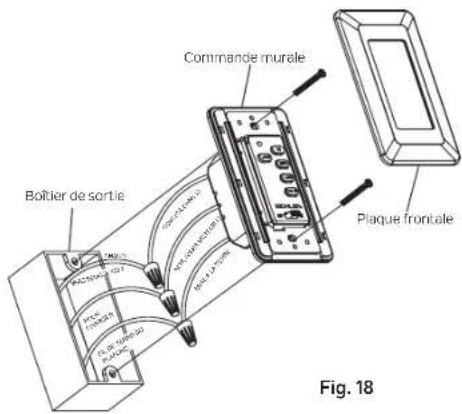

Étape 2. Raccordez les câbles de la boîte de sortie aux câbles de la commande murale, à l'aide des connecteurs de fil fournis. (Fig. 18)

*Connectez le fil conducteur (CHAUD) de la boîte de sortie au fil NOIR marqué « CA DANS L » de la commande murale.

*Connectez le fil conducteur (CHARGE) de la boîte de sortie au fil NOIR marqué « VERS MOTEUR L » de la commande murale.

*Connectez la MISE À LA TERRE de la boîte de sortie à la MISE À LA TERRE de la commande murale.

Étape 3. Fixez les connecteurs des fils et assurez-vous qu'il n'y a pas de brins ou de connexions lâches. Remettez soigneusement les connexions des fils à l'intérieur de la boîte de sortie et fixez la commande murale à la boîte de sortie avec les vis fournies. Enclencher la plaque frontale en place sur le devant de la commande murale.

Fig. 17

TERMINER L'INSTALLATION DU VENTILATEUR

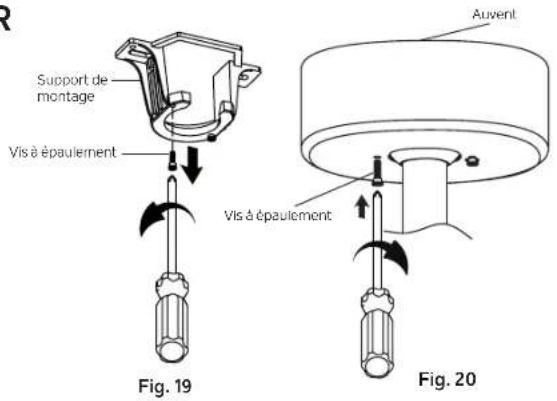

Étape 1. Retirez l'une des deux vis à épaulement du support de montage. Desserrez la deuxième vis à épaulement sans la retirer complètement. (Fig. 19)

Étape 2. Assemblez l'auvent en tournant la fente de la clé dans l'auvent sur la vis à épaulement dans le support de montage. Réinstallez la vis à épaulement précédemment retirée, puis resserrez fermement les deux vis à épaulement. (Fig. 20)

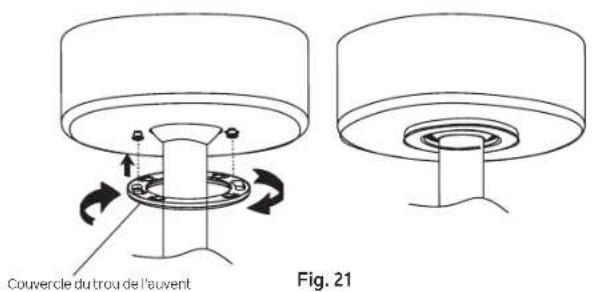

Étape 3. Fixez et serrez solidement le couvercle du trou de l'auvent sur les vis à épaulement du support de montage en utilisant la fonction de verrouillage par rotation de la rainure de clé. (Fig. 21)

INSTRUCTIONS D'UTILISATION

ACTIVER LE PROCESSUS D'APPRENTISSAGE

REMARQUE : Le système de contrôle de ce ventilateur est équipé d'une fonction de fréquence d'apprentissage qui a des combinaisons de codes 56K pour éviter les interférences potentielles d'autres unités distantes. La fréquence de votre récepteur et de votre commande murale a été préréglée en usine. Aucun changement de fréquence n'est nécessaire. Si le ventilateur ne fonctionne pas ou si vous souhaitez installer un autre ventilateur dans la même zone avec un code de fréquence distinct, suivez les instructions ci-dessous.

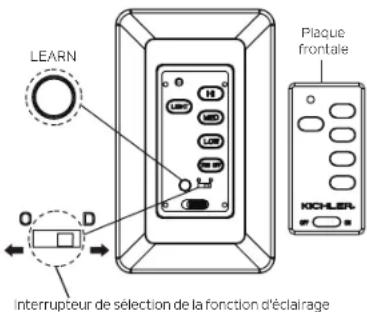

1. Utilisez un petit tournevis plat et retirez délicatement la plaque frontale du haut de la commande murale. (Fig. 22)
2. Une fois l'installation terminée, appuyez sur le bouton LEARN et maintenez-le enfoncé pendant 3 secondes dans les 30 secondes suivant la mise sous tension. Le ventilateur s'allumera à vitesse moyenne et la lumière (si installée) s'allumera. Cela confirme que le paramètre SMART SYNC est actif et OK.
3. Si vous ne pouvez pas terminer le réglage dans le délai de 30 secondes, l'alimentation principale doit être coupée et redémarrée. Cela répétera l'étape 1 jusqu'à ce que la fonction LEARN soit activée comme indiqué.

COMMUTATEUR DE SÉLECTION DE LA FONCTION D'ÉCLAIRAGE (Fig. 22)

D signifie « gradateur »

O signifie « seulement marche/arrêt, pas de gradateur »

La lumière de ce ventilateur est à intensité variable, il a été réglé sur la position « D » en usine. Si vous voulez que la lumière soit uniquement allumée/éteinte, faites glisser le commutateur sur la position « O ».

REMARQUE : L'« INTERRUPTEUR DE SÉLECTION DE LA FONCTION D'ÉCLAIRAGE » est S.O. pour ce ventilateur. Ce ventilateur ne comprend pas de kit d'éclairage ou de lampes.

FONCTIONNEMENT DE LA COMMANDE MURALE (Fig. 23)

ON/OFF : Active et verrouille la commande murale

HI : Vitesse élevée

MED : Vitesse moyenne

LOW : Vitesse faible

FAN OFF : Éteint le ventilateur

LIGHT : Allume ou éteint la lumière. Appuyez sur le bouton et maintenez-le enfoncé pour régler la luminosité souhaitée.

REMARQUE : Le bouton « ÉCLAIRAGE » est S.O. pour ce ventilateur. Ce ventilateur ne comprend pas de kit d'éclairage ou de lampes.

Fig. 22

Fig. 23

FONCTION INVERSE

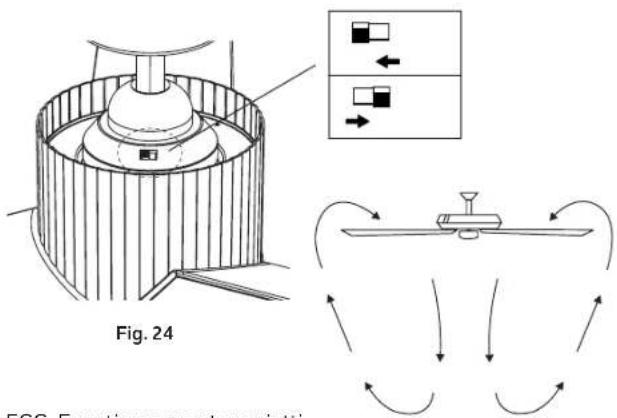

Pour activer la fonction d'inversion sur ce ventilateur, faites glisser l'interrupteur de marche arrière (Fig. 24) dans la position opposée.

AVERTISSEMENT : N'actionnez pas l'inverseur lorsque les pales du ventilateur sont en mouvement. Le ventilateur doit être éteint et les pales arrêtées avant d'inverser le sens des pales.

Fonctionnement par temps chaud : Vers l'avant (dans le sens inverse des aiguilles d'une montre). Un flux d'air vers le bas crée un effet de refroidissement (Fig. 25). Cela vous permet de régler votre climatiseur sur un réglage plus chaud sans affecter votre confort général.

Fonctionnement par temps frais : Inverser (sens horaire). Un flux d'air ascendant évacue l'air chaud des zones du plafond (Fig. 26). Cela vous permet de régler votre unité de chauffage sur un réglage plus froid sans affecter votre confort général.

Fig. 25

Informations FCC

Cet appareil est conforme aux exigences de la section 15 du règlement de la FCC. Fonctionnement assujetti aux deux conditions d'utilisation suivantes :

1.) Cet appareil ne doit pas provoquer d'interférences nuisibles, et
2.) Cet appareil doit accepter tous les brouillages reçus, y compris ceux pouvant causer un fonctionnement indésirable.

Remarque :Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez l'espace entre l'équipement et le récepteur.
• Branchez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est raccordé.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Fig. 26

DÉPANNAGE

Problème Problème Solution Solution

Le ventilateur ne Le ventilateur, les fusibles ou les disjoncteurs. 1. Vérifiez les fusibles ou les disjoncteurs, démarre pas, démarre à vérifiez tous les raccordements électriques pour assurer un bon contact.

ATTENTION : Assurez-vous que l'alimentation principale est coupée lors de la vérification de tout raccordement électrique électrique.

Le ventilateur fait Le ventrairez-vous que toutes les vis du boîtier du moteur sont bien serrées.

du bruit, du bruit. 2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées. 3. Assurez-vous que les raccords des écrous métalliques ne frottent pas les uns contre les autres ou contre la paroi intérieure du boîtier de l'interrupteur.
ATTENTION : Assurez-vous que l'alimentation principale est coupée.
4. Prévoyez une période de « rodage » de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaissent pendant ce temps.
5. Si vous utilisez un kit d'éclairage en option, assurez-vous que les vis fixant la verrerie sont bien serrées. Assurez-vous que les ampoules ne touchent aucun autre composant.
6. Ne connectez pas ce ventilateur à une ou plusieurs commandes de vitesse variable fixées au mur. Ils ne sont pas compatibles avec les moteurs de ventilateurs de plafond ou les télécommandes.
7. Assurez-vous que la verrière supérieure est à une courte distance du plafond. Elle ne doit pas toucher le plafond.

Le ventilateur vacille La.Vérifiézeque toûltes les vis de la pale et du bras de pale sont bien fixées.

1. La plupart des problèmes d'oscillation du ventilateur sont causés lorsque les niveaux des pales sont inégaux. Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus de la pointe de l'une des pales. Mesurez cette distance. Faites tourner le ventilateur jusqu'à ce que la pale suivante soit positionnée pour la mesure. Répétez pour chaque pale. L'écart de distance doit être égal à 1/8".
2. Si l'oscillation de la pale est toujours perceptible, interchanger deux pales adjacentes (côte à côte) peut redistribuer le poids et éventuellement entraîner un fonctionnement plus fluide.

Dysfonclonnement Dystons ventilateurs de plafond équipés de systèmes de télécommande NE PEUVENT PAS être utilisés avec un autre de a télécommande de système de commande SAUF un interrupteur mural Marche/Arrêt de base si vous le souhaitez.

KICHLER®

www.kichler.com

KICHLER LIGHTING LLC

30455 SOLON RD.

SOLON, OHIO 44139 USA

SERVICE À LA CLIENTÈLE 866.558.5706

8 h à 17 h EST, DU LUNDI AU VENDREDI

REV. 02-10-2023

© Kichler Lighting LLC. Tous droits réservés.

KICHLER®

56" Almere
