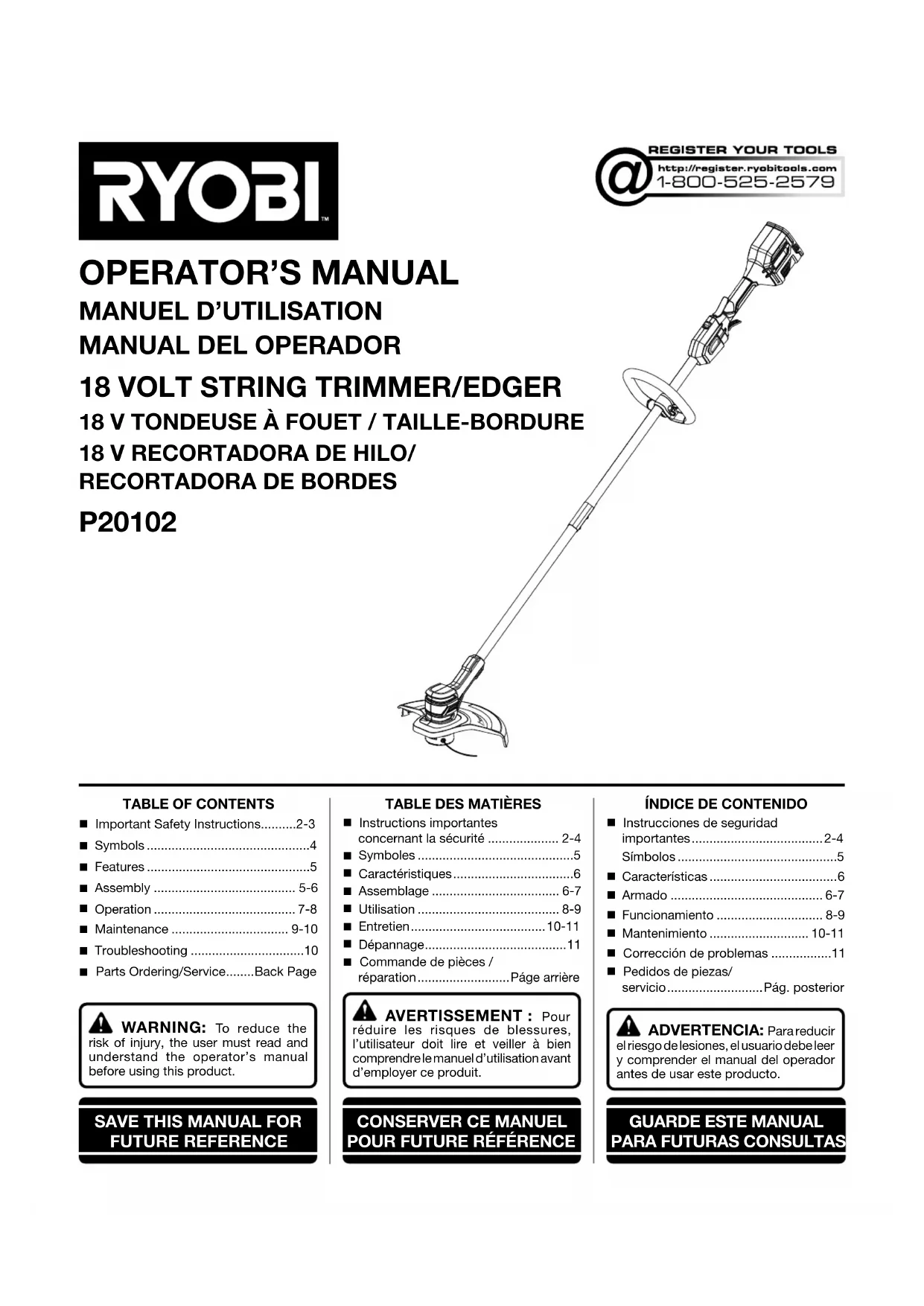

MODE D'EMPLOI One+ P20102 RYOBI

Troubleshooting ................................10 Parts Ordering/Service ........ Back Page

AVERTISSEMENT : Pour

• réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’employer ce produit. TABLE DES MATIÈRES Instructions importantes concernant la sécurité p. 2
• -4 Symboles p. 5
• Caractéristiques p. 6

Pour travailler en toute sécurité, lire et veiller à bien comprendre toutes les instructions avant d’utiliser ce produit. Respecter toutes les instructions de sécurité. Le non respect des instructions de sécurité ci-dessous peut entraîner des blessures graves.

Ne pas laisser des enfants ou personnes n’ayant pas reçu une formation adéquate utiliser cet produit.

Déblayer la zone de travail avant chaque utilisation. La débarrasser de tous les objets tels que cailloux, verre brisé, clous, fils métalliques, cordes, etc. risquant d’être projetés ou de se prendre dans la ligne de coupe ou la lame.

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1 lors de l’utilisation de ce produit. Le respect de cette règle réduira les risques de blessures graves.

Porter des lunettes de sécurité – Porter un masque facial ou un masque antipoussière si le travail produit de la poussière. Toujours porter des lunettes de sécurité avec écrans latéraux. Les lunettes de vue ordinaires sont munies seulement de verres résistants aux impacts. Ce ne sont PAS des lunettes de sécurité. Le respect de cette règle réduira les risques de lésions oculaires. Protection respiratoire. Porter un masque facial ou un masque antipoussière si le travail produit de la poussière. Le respect de cette consigne réduira les risques de blessures graves.

Porter des vêtements appropriés – Ne porter ni vêtements amples, ni bijoux. Ils peuvent être pris dans les parties en mouvement. On recommande d’utiliser des gants de caoutchouc et des chaussures solides pour le travail à l’extérieur. Porter des pantalons longs, manches longue, des chaussures et des gants épais. Ne pas porter de shorts, sandales et ne pas travailler pieds nus. Ne porter aucun bijou.

Attacher les cheveux longs pour les maintenir au-dessus des épaules, afin qu’ils ne se prennent pas dans les pièces en mouvement.

Tenir les enfants éloignés – Ranger les appareils qui ne sont pas utilisés – Garder les badauds, enfants et animaux à une distance de 15 m (50 pi) minimum. Rester alerte – Se concentrer sur son travail et faire preuve de bon sens. Ne pas utiliser ce taille-bordures en état de fatigue, si l’on est souffrant, contrarié ou sous l’influence de l’alcool, de drogues ou de médicaments. Ne pas travailler sous un éclairage insuffisant. Garder toutes les parties du corps à l’écart des pièces en mouvement.

Ne pas utiliser d’outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d’enflammer les poussières ou vapeurs.

Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre.

Éviter les environnements dangereux – Ne pas exposer le appareil ou outil à la pluie ou l’humidité. La pénétration d’eau dans ces outils accroît le risque de choc électrique.

Utiliser les appareils appropriés – Ne pas forcer l’produit. Utiliser un produit approprié pour le travail. Un produit approprié exécutera le travail mieux et de façon moins dangereuse s’il fonctionne dans les limites prévues.

Ne pas forcer appareil – Un produit approprié exécutera le travail mieux et de façon moins dangereuse s’il fonctionne dans les limites prévues.

Ne pas faire fonctionner l’équipement pied-nu ou en portant des sandales ou des chaussures légères similaires. Porter des chaussures de protection qui protègent vos pieds et améliorent votre équilibre sur des surfaces glissantes.

Ne pas exagérer en se courbant ou en s’étirant – Se tenir bien campé et en équilibre. Cette façon de travailler pourrait vous faire perdre l’équilibre.

Éviter les démarrages accidentels – S’assurer que la gâchette est verrouillée en position d’arrêt avant d’insérer le bloc-piles. Le transport d’outils avec le doigt sur le commutateur ou l’insertion du bloc-piles avec le commutateur en position de marche est une invite aux accidents.

Ne pas utiliser l’produit si le commutateur ne permet pas de le mettre en marche et de l’arrêter. Tout produit qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé.

Débrancher le bloc-piles – Débrancher le bloc-piles de l’appareil avant d’effectuer l’entretien ou de changer d’accessoire comme la ligne de coupe. Ces mesures de sécurité réduisent les risques de démarrage accidentel de l’outil.

Utiliser exclusivement des pièces de rechange et accessoire d’origine. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l’produit.

Assurer un entretien soigneux de l’appareil – Si la tête de coupe est fendue, brisée ou endommagée de quelque façon que ce soit, la remplacer. S’assurer que la tête de coupe ou la lame est correctement installée et solidement assujettie. S’il ne le sont pas, l’opérateur court des risques de blessures graves. Garder l’outil et sa poignée secs, propres et exempts d’huile ou de graisse. INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ3 — Français En cas d’usage abusif, du liquide peut s’échapper des batteries. Éviter tout contact avec ce liquide. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. Si le liquide pénètre dans vos yeux, il faut aussi consulter un médecin. Le liquide s’échappant des batteries peut causer des irritations ou des brûlures.

Ne pas utiliser un bloc-piles ou un appareil endommagé ou modifié. Les piles endommagées ou modifiées peuvent produire un comportement imprévisible pouvant provoquer un incendie, une explosion ou des blessures.

Ne pas exposer le bloc-piles ou l’appareil près d’un incendie ou à une température extrême. L’exposition à un incendie ou à une température supérieure à 130 °C (265 °F) représente un risque d’explosion.

Ne pas recharger un produit fonctionnant sur piles dans un endroit la pluie ou humide ou mouillé. Le respect de cette règle réduira les risques de choc électrique.

Ne pas utiliser un appareil alimenté par pile sous la pluie. Ne jamais utiliser de l’eau ou une autre liquide pour nettoyer ou rincer la produit et n’exposez pas à la pluie ou conditions l’humidité. La remiser à l’intérieur dans un endroit sec. Les liquides corrosifs, l’eau et les produits chimiques peuvent s’infiltrer dans le composants électroniques et/ou le compartiment de la pile et endommager les composants électroniques et/ou le bloc-pile, ce qui peut entraîner un court-circuit, augmenter le risque d’incendie ou des blessures corporelles graves. Enlever toute accumulation de la saleté et les débris sur la produit de temps en temps avec un linge sec.

Retirer ou débrancher la pile pendant la pile n’est pas charge et avant l’entretien, le nettoyage de l’produit de jardin, d’en retirer des matériaux, ou pendant de le ranger. Pour utiliser avec lithium-ion bloc-piles. Voir « Consignes de sécurité relatives à l’outil, appareil, à la pile et au chargeur supplément « 987000-432 ». Ne pas jeter les piles au feu. La cellule peut exploser. Vérifier les codes locaux pour connaître toute instruction spéciale relative à l’élimination des piles.

Ne pas altérer le bloc-piles. L’électrolyte est un produit corrosif pouvant causer des lésions cutanées ou oculaires. Il peut être toxique en cas d’ingestion.

Ne pas placer les outils électriques sans fil ou leurs piles à proximité de flammes ou d’une source de chaleur. Ceci réduira les risques d’explosion et de blessures.

Les piles peuvent exploser en présence d’une source d’allumage, telle qu’une veilleuse. Pour réduire les risques de blessures graves, ne jamais utiliser un appareil sans fil, quel qu’il soit, en présence d’une flamme vive. En explosant, une pile peut projeter des débris et des produits chimiques. En cas d’exposition, rincer immédiatement les parties atteintes avec de l’eau.

Vérifier les pièces endommagées – Quand un protecteur ou une autre pièce a été endommagé(e), vérifier, avant de continuer à utiliser l’outil, si cette pièce pourra encore fonctionner normalement et remplir son rôle. Vérifier l’alignement des pièces mobiles, détecter les pièces mobiles grippées ou les pièces rompues, un assemblage déficient ou toute autre condition pouvant affecter la sécurité d’utilisation. Un protecteur ou une autre pièce endommagé(e) doit être réparé convenablement ou remplacé par un centre d’entretien agréé afin d’éviter des blessures corporelles.

S’assurer que tous les dispositifs de protection, sangles, déflecteurs et poignées sont correctement installés et solidement assujettis.

Utiliser exclusivement des lignes de coupe d’origine. Ne pas utiliser un autre accessoire de coupe, tel que fil métallique, corde, ou autre. L’utilisation d’une tête de coupe d’autre marque sur cette tondeuse à fouet peut entraîner des blessures graves.

Ne jamais utiliser l’produit si le protecteur n’est pas en place et en bon état.

Tenir fermement les deux poignées pendant le travail. Tenir la tête de coupe au-dessous du niveau de la taille. Ne jamais tailler avec la tête de coupe à plus de 762 mm (30 po) du sol.

Entreposer les outils à l’intérieur – Quand pas dans l’usage, tondeuse à fouet devrait être emmagasiné à la maison dans un sec, fermé à clef la remiser dans un endroit inaccessible aux enfants.

Ne jamais utiliser de lames ou de dispositifs à fléau, fil et cordes. L’unité est conçue pour être utilisée exclusivement avec un taille bordures à fil. Le fait d’utiliser l’produit avec tout autre accessoire ou dispositif fait augmenter le risque de blessures.

Examiner la surface à tondre. Retirer tous les objets (roches, verre brisé, clous, câble, corde etc.) qui peuvent être projetés dans les airs ou qui peuvent s’emmêler dans la tête de coupe.

S’assurer que les évents d’aération sont propres et exempts de débris afin d’éviter que le moteur ne surchauffe. Les nettoyer après chaque utilisation.

Arrêter l’produit et le débrancher de la source d’alimentation lorsqu’il n’est pas utilisé. Attendre l’arrêt complet du moteur avant de déplacer l’produit.

Ranger l’produit en s’assurant qu’il est débranché et qu’il est hors de la portée des enfants.

Ne pas suspendre l’produit d’une façon qui enclencherait la gâchette.

Les outils fonctionnant sur piles n’ayant pas besoin d’être branchés sur une prise de courant, ils sont toujours en état de fonctionnement. Tenir compte des dangers possibles lorsque l’produit n’est pas en usage et lors du remplacement des piles. Le respect de cette consigne réduira les risques d’incendie, de choc électrique et de blessures graves. INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ4 — Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Ne pas écraser, faire tomber ou endommager le bloc-piles. Ne jamais utiliser un bloc-piles ou un chargeur qui est tombé, a été écrasé, a reçu un choc violent ou a été endommagé de quelque façon que ce soit. Une pile endommagée risque d’exploser. Éliminer immédiatement toute pile endommagée, selon une méthode appropriée.

Si l’produit est utilisé de façon intensive ou sous des températures extrêmes, des fuites de pile peuvent se produire. En cas de contact du liquide avec la peau, rincez immédiatement la partie atteinte avec de l’eau savonneuse. En cas d’éclaboussure dans les yeux, rincez-les à l’eau fraîche pendant au moins 10 minutes, puis contactez immédiatement un médecin. Le respect de cette consigne réduira les risques de blessures graves. Pour recharger les batteries, utiliser seulement le chargeur spécifié par le fabricant. Un chargeur approprié pour un type de batterie peut créer un risque d’incendie s’il est utilisé avec un autre type de batterie. Utilisez exclusivement les blocs de batteries spécifiquement conçues pour les appareils. L’usage de tout autre bloc peut créer un risque de blessures et d’incendie. Lorsque le bloc de batteries n’est pas en usage, le garder à l’écart d’articles tels qu’attaches trombones, pièces de monnaie, clous, vis et autres petits objets métalliques risquant d’établir le contact entre les deux bornes. La mise en court- circuit des bornes de batteries peut causer des étincelles, des brûlures ou un incendie. Suivre toutes les instructions afférentes à la recharge et ne pas recharger le bloc-piles ou l’appareil hors des températures spécifiées dans les instructions. Une recharge incorrecte ou hors des températures spécifiées peut endommager la pile et augmenter les risques de feu. Demander à un réparateur qualifié d’effectuer la réparation en utilisant des pièces de rechange identiques. Ceci assurera la bonne sécurité du produit réparé. Ne modifiez pas ou n’essayez jamais de réparer l’appareil ou le bloc de batterie, sauf comme indiqué dans les instructions d’utilisation et d’entretien. Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs éventuels. Si cet produit est prêté, il doit être accompagné de ces instructions.5 — Français Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel. Lire manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit. Protection oculaire Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1. Avertissement concernant l’humidité Risque de feu et de brûlures. Ne pas exposer la pile, le compartiment de la pile, ou les composants électroniques à la pluie, l’eau ou d’autres liquides. Ne pas charger la pile ou exposer la produit à la pluie ou des endroits humides. Fermer le couvercle pendant l’utilisation. Ne laisser personne s’approcher Garder les badauds à une distance de 15 m (50 pi) minimum. Danger de ricochet Ne pas utiliser le coupe-bourdures sans le protecteur. Rester éloigné de la tête de coupe rotative. Ne pas utiliser de lame Ne jamais utiliser une lame quelconque sur un outil portant ce symbole. Symbole de recyclage Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales ou gouvernementales peuvent interdire de jeter les piles dans les ordures ménagères. Consulter les autorités locales compétentes pour les options de recyclage et/ou l’élimination. Courant continu Type ou caractéristique du courant

Vitesse à vide Vitesse de rotation à vide .../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute V Volts Tension Hz Hertz Fréquence (cycles par seconde) min Minutes Temps Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures graves ou mortelles. ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner des blessures légères ou de gravité modérée. AVIS : (Sans symbole d’alerte de sécurité) Indique les informations jugées importantes sans toutefois représenter un risque de blessure (ex. : messages concernant les dommages matériels). SYMBOLES6 — Français

VEILLER À BIEN CONNAÎTRE LA TAILLE-

BORDURES À LIGNE Voir la figure 1. L’utilisation sûre de ce produit exige une compréhension des renseignements figurant sur l’produit et contenus dans le manuel d’utilisation, ainsi qu’une bonne connaissance du projet entrepris. Avant d’utiliser ce produit, se familiariser avec toutes ses caractéristiques et règles de sécurité.

DIAMÈTRE DE COUPE RÉGLABLE

Les diamètres de coupe de 279,4 mm et 330,2 mm (11 po et 13 po) se règlent en tournant la lame de sectionnement du fil.

La tondeuse est équipée d’un déflecteur d’herbe qui protège l’opérateur des débris projetés.

Le surmoulage poignée procure un confort d’utilisation plus grand.

BOUTON DE VERROUILLAGE

Le bouton de verrouillage prévient les démarrages accidentels.

INTERRUPTEUR DE VITESSE

Cet outil est équipé d’un sélecteur de vitesse permettant à l’opérateur de choisir entre une vitesse élevée ou basse. Une vitesse basse lors de l’opération peut aider à prolonger la durée de vie de la pile alors que la vitesse élevée améliorera la puissance et la performance.

MODE TAILLE-BORDURES/COUPE-

BORDURES L’extrémité inférieure de l’outil se verrouille à deux positions différentes pour tailler ou couper les bordures.

GÂCHETTE DE COMMANDE DE VITESSE

VARIABLE Cet outil est doté d’une gâchette de commande de vitesse sensible à la pression. La vitesse est contrôlée par la pression exercée sur la gâchette. ASSEMBLAGE DÉBALLAGE Ce produit nécessite un assemblage. Avec précaution, sortir l’produit et les accessoires de la boîte. S’assurer que toutes les pièces figurant sur la Liste de contrôle d’expédition sont incluses.

Ne pas utiliser le produit si, en le déballant, vous constatez que des éléments figurant dans la Liste de contrôle d’expédition sont déjà assemblés. Certaines pièces figurant sur cette liste n’ont pas été assemblées par le fabricant et exigent une installation. Le fait d’utiliser un produit qui a été assemblé de façon inadéquate peut entraîner des blessures. Examiner soigneusement l’produit pour s’assurer que rien n’a été brisé ou endommagé en cours de transport. Ne pas jeter les matériaux d’emballage avant d’avoir soigneusement examiné l’produit et avoir vérifié qu’il fonctionne correctement. Si des pièces manquent ou sont endommagées, appeler le 1-800-525-2579. LISTE DE CONTRÔLE D’EXPÉDITION Tondeuse à fouet / taille-bordure Déflecteur d’herbe avec vis Ensemble de poignée Manuel d’utilisation

Si des pièces manquent ou sont endommagées, ne pas utiliser cet produit avant qu’elles aient été remplacées. Le non-respect de cet avertissement pourrait entraîner des blessures graves.

Ne pas essayer de modifier cet produit ou de créer des accessoires non recommandés pour l’produit. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves. CARACTÉRISTIQUES FICHE TECHNIQUE Moteur .................................................................................................................................................................................18 V C.C. Largeur de coupe ...........................................................................................................................279,4 et 330,2 mm (11 et 13 po) Diamètre du fil ........................................................................fil rond de 1,6 mm (0,065 po) ou un fil torsadé de 2,0 mm (0,080 po)7 — Français

Ne jamais installer, retrait ou ajuster un accessoire lorsque le moteur tourne ou avec le bloc-piles installée. Pour éviter des blessures graves, arrêter le moteur ou enlever le bloc-piles.

Si est installé, retirer le bloc de piles. Alignez les deux indentations sur le extrémité inférieur avec les vis situées sur le extrémité supérieur. Insérez le extrémité inférieur dans le extrémité supérieur.

Poussez les deux sections ensemble jusqu’à ce que le extrémité inférieur soit appuyé.

Tournez les deux vis cruciform jusqu’à ce qu’elle soient serrées fermement.

Assurez-vous que les extrémités sont verrouillés en place avant de faire fonctionner le taille-bordures; vérifiez- le périodiquement pour éviter le débranchement des extrémités, ce qui pourrait causer des blessures corporelles graves. ATTENTION : Soyez prudent lorsque vous glissez les deux extrémités ensemble pour éviter de vous pincer les mains ou les doigts.

Ce taille-bordures est conçu pour utiliser seulement l’arbre et le bloc moteur fournis. Il ne peut recevoir d’autres types d’accessoires ou de têtes de coupe. Tenter d’utiliser d’autres accessoires ou têtes de coupe pourrait causer des blessures corporelles graves.

Toujours retirer le bloc-piles du produit ou le débrancher de l’alimentation électrique lors de l’assemblage des pièces pour prévenir le démarrage accidentel pouvant causer des blessures graves.

Voir la figure 2. L’outil suivant (non inclus ou dessiné pour escalader) est nécessaire pour effectuer l’assemblage :

Voir la figure 3. Desserrer et retirer le boulon et ecrou à oreilles de la poignée. Installer la poignée sur l’arbre de la poignée arrière dans l’espace indiqué sur la figure. Ajuster la poignée vers le haut ou vers le bas, si nécessaire, à la position d’opération désirée.

Réinstaller le boulon et ecrou à oreilles. Serrer l’ecrou à oreilles de manière à le fixer solidement.

FIXATION DU DÉFLECTEUR D’HERBE

Voir les figures 4 et 5.

La lame coupe ligne du déflecteur est tranchante. Éviter de la toucher. Le contact avec la lame peut causer des blessures graves.

Retirer le bloc de piles. Adapter le déflecteur d’herbe dans les fentes de la tête de la tondeuse.

Aligner les trous du déflecteur d’herbe avec le trous central de la boîtier du moteur.

Installer la vis fournie et la serrer en tournant dans le sens horaire avec un tournevis cruciforme. ASSEMBLAGE8 — Français Retrait : Relâcher les loquets et retirer le bloc-piles. Pour prendre connaissance des consignes de chargement, consulter les manuels d’utilisation des piles et des chargeurs.

Pour éviter des blessures graves, tojours retirer le bloc-piles et tenir à distance de mains le bouton de verrouillage en portant l’outil. MISE EN MARCHE ET ARRÊT DU TAILLE- BORDURES Voir la figure 8. Pour démarrer : Choisir la vitesse de fonctionnement désirée (ÉLEVÉE ou BASSE [HI ou LOW]).

Maintenir le bouton de verrouillage enfoncé.

Appuyer sur la gâchette. Pour arrancar :

Pour arrêter le taille-bordures, relâcher la gâchette.

Lorsque la gâchette est relâchée, le bouton de verrouillage se remet automatiquement en position verrouillée.

UTILISATION DU TAILLE-BORDURES

Voir la figure 9. Suivre ces conseils lors de l’utilisation de la tondeuse à fouet :

Tenir la tondeuse à fouet avec la main droite sur la poignée arrière et la main gauche sur la poignée avant.

Garder une prise ferme sur les deux poignées pendant le fonctionnement.

Maintenir le taille-bordures dans une position confortable, la poignée arrière à peu près à hauteur de la taille.

Couper les herbes hautes de haut en bas. Ceci empêchera l’herbe de s’enrouler sur le perche et la tête de coupe, ce qui pourrait causer des dommages dus à une surchauffe. Si l’herbe s’enroule autour de la tête de coupe :

Toujours tenir le taille-bordures distance de soi en maintenant un périmètre de sécurité entre le corps et la tondeuse à fouet. Tout contact avec la tête de coupe de le taille-bordures en cours d’utilisation peut causer des blessures graves.

Ne pas laisser la familiarité avec l’produit faire oublier la prudence. Ne pas oublier qu’une fraction de seconde d’inattention peut entraîner des blessures graves.

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

Ne jamais utiliser de lames ou de dispositifs à fléau, fil et cordes sur ce produit. Ne pas utiliser d’outils ou accessoires non recommandés par le fabricant pour cet produit. L’utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves. AVIS : Avant chaque utilisation, inspecter au complet le produit afin de s’assurer qu’aucune pièce (vis, écrous, boulons, chapeaux, etc.) n’est endommagée, manquante ou desserrée. Serrer solidement toutes les pièces de fixation et les chapeaux et ne pas utiliser le produit tant que toutes les pièces manquantes ou endommagées n’ont pas été remplacées. Pour obtenir de l’aide, veuillez communiquer avec le service à la clientèle ou un centre de réparations qualifié.

Toujours retirer la pile de l’outil au moment d’assembler des pièces, d’effectuer des réglages et de procéder au nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de retirer la pile permet d’empêcher un démarrage accidentel pouvant entraîner des blessures graves. Installation : Insérer la pile dans l’outil comme illustré. S’assurer que les loquets de chaque côté de la pile s’enclenchent en place et que la pile est bien fixée à l’outil avant de mettre l’outil en marche. UTILISATION9 — Français moteur tourne à une vitesse supérieure à la normale ou lorsque la coupe devient moins efficace. Ceci permet de maintenir une efficacité maximum et de maintenir une longueur de fil suffisante pour avancer correctement. Cette taille-bordure est actuellement réglée au 279,4 mm (11 po) largeur de coupe. Pour ajuster à une largeur de coupe de 330,2 mm (13 po):

Retirer le bloc de piles.

Voir les figures 14 et 15.

Retirer le bloc de piles. Presser sur le bouton de dégagement de la côté du taille- bordures.

Tourner l’extrémité inférieure de l’outil pour obtenir la position du coupe-bordures.

S’assurer que le bouton s’enclenchent correctement en place et que l’extrémité inférieure de l’outil est sécurisée avant de commencer le travail. Pour le mode taille-bordures : Retirer le bloc de piles.

Presser sur le bouton de dégagement de la côté du taille- bordures.

Tourner l’extrémité inférieure de l’outil pour obtenir la position du taille-bordures.

S’assurer que le bouton s’enclenchent correctement en place et que l’extrémité inférieure de l’outil est sécurisée avant de commencer le travail.

Toujours tenir le taille-bordures distance de soi en maintenant un périmètre de sécurité entre le corps et la tondeuse à fouet. Tout contact avec la tête de coupe de le taille-bordures en cours d’utilisation peut causer des blessures graves.

Ne jamais se tenir dans la ligne de coupe. Toujours debout à la gauche du déflecteur d’herbe pour éviter les débris jetés, ce qui pourrait entraîner des blessures graves. CONSEILS Voir la figure 10. Pour une efficacité maximum, garder la tondeuse à fouet inclinée vers la zone de coupe. La tondeuse à fouet coupe lors du passage de l’unité de droite à gauche. Ceci évite que les débris soient projetés en direction de l’opérateur. Éviter de couper dans la zone dangereuse illustrée.

Couper avec l’extrémité du ligne ; ne pas forcer la tête de coupe dans l’herbe non coupée.

Les palissades en métal et en bois accélèrent l’usure de ligne et peuvent le casser. Les murs en pierre et brique, trottoirs et pièces de bois peuvent accélérer l’usure de ligne.

Contourner les arbres et buissons. L’écorce des arbres, les moulures en bois, le lambrissage et les piquets de palissades peuvent être endommagés par la ligne.

AVANCE DE LIGNE DE COUPE

Voir la figure 11. NOTE : Le taille-bordures est équipé avec une tête d’auto-nourrit. Frapper la tête pour essayer d’avancer la ligne endommagera la garantie plus mince et vide.

La tondeuse à fouet en marche, faire tourner le moteur à plein régime.

Attendre deux secondes puis appuyer sur la gâchette. NOTE : À chaque activation de la gâchette, la ligne s’allongera de 6,35 mm (1/4 po) jusqu’à ce qu’elle soit de la longueur de la lame coupe-ligne du déflecteur d’herbe.

Retirer le bloc de piles.

Appuyer sur le bouton situé sur la tête de coupe tout en tirant sur la ligne pour le faire avancer manuellement.

AJUSTER DE LE LAME DE SECTIONNEMENT

DE LIGNE Voir la figure 13. Cette tondeuse est équipée d’une lame coupe-ligne montée sur le protecteur. Pour obtenir une coupe optimale, faire progresser le fil jusqu’à ce qu’il soit coupé à la longueur correcte par la lame coupe-ligne. Le fil doit être avancé chaque fois que le UTILISATION10 — Français

Pour empêcher un démarrage accidentel pouvant entraîner des blessures graves, toujours retirer le piles de l’produit avant tout nettoyage ou entretien.

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

Utiliser exclusivement des pièces d’origine pour les réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l’produit. AVIS : Inspecter périodiquement au complet le produit afin de s’assurer qu’aucune pièce (vis, écrous, boulons, chapeaux, etc.) n’est endommagée, manquante ou desserrée. Serrer solidement toutes les pièces de fixation et les chapeaux et ne pas utiliser le produit tant que toutes les pièces manquantes ou endommagées n’ont pas été remplacées. Pour obtenir de l’aide, veuillez communiquer avec le Service à la clientèle ou un centre de réparations qualifié.

Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l’huile, la graisse, etc.

Ne jamais laisser de liquides tels que le fluide de freins, l’essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves. ENTRETIEN

REMPLACEMENT DE LA BOBINE

Voir la figure 16. Utiliser seulement un fil rond ou torsadé de 1,6 mm (0,065 po) de diamètre ou un fil monofilament torsadé de 2,0 mm (0,080 po) de diamètre. Pour une efficacité maximum, utiliser exclusivement un ligne d’origine.

Retirer le bloc de piles. Enfoncer les languettes sur le côté de la retenue de bobine. Tourner la retenue de bobine vers le haut, pour la retirer. Retirer la bobine. Lors de l’installation d’une bobine neuve, s’assurer que la ligne sont engagés dans la fente de la bobine neuve. S’assurer que l’extrémité du fil dépasse d’environ 152,4 mm (6 po) de la fente.

Installer la nouvelle bobine de sorte que la ligne et le fente soient alignés avec l’œillet le plus proche de la tête de coupe. Passer la ligne dans les œillet de la tête de coupe.

Tirer sur la ligne qui dépassent de la tête de coupe afin de dégager la ligne de fente de la bobine.

Réinstaller la retenue de bobine en insérant les languettes dans les fentes et en enfonçant jusqu’à ce que la retenue de bobine s’insère en place.

REMPLACEMENT DE LIGNE

Voir les figures 16 et 17.

Retirer le bloc de piles. Retirer la bobine de la tête de coupe. NOTE : Retirer la ligne restant éventuellement sur la bobine.

Couper un segment de ligne d’une longueur d’environ 2,7 m (9 pi). Utiliser seulement un fil rond ou torsadé de 1,6 mm (0,065 po) de diamètre ou un fil monofilament torsadé de 2,0 mm (0,080 po) de diamètre. Insérer la ligne dans le trou d’attache de la partie supérieur de la bobine. Enrouler la ligne dans la partie supérieure de la bobine, tel qu’indiqué par les flèches sur la bobine. Placer la ligne dans la fente de la collerette supérieure de la bobine, en laissant le laissant dépasser d’environ 152 mm (6 po) de la fente. Ne pas remplir à l’excès. Une fois enroulé, il devrait y avoir une longueur d’au moins 6 mm (1/4 po) entre la ligne enroulé et la bordure extérieure de la bobine.

Remettre la retenue en plastique, la bobine et sa retenue en place. Voir Remplacement de la bobine plus haut dans ce manuel.11 — Français

PIÈCES DE REMPLACEMENT

Numéro de pièce de la bobine de remplacement : 1,7 mm (0,065 po) fil torsadé ......... AC14RSLA (1) ou AC14RL3A (paquet de 3) 2,0 mm (0,080 po) fil torsadé .............. AC80RL1 (1) ou AC80RL3 (paquet de 3)Numéro de pièce du couvercle de la bobine de remplacement .....................................................AC14HCA

REMISAGE DU TAILLE-HAIES À LIGNE

Retirer la pile du taille-haies avant de le ranger. Nettoyer soigneusement le taille-haies. La remiser dans un endroit inaccessible aux enfants. Le tenir à l’écart de produits corrosifs, tels que les produits chimiques de jardinage et le sel de dégivrage. DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le ligne n’avancera pas si une tête à avance automatique est utiliséeLigne soudée sur elle-même.Pas assez de ligne sur la bobine. Ligne trop courte.Ligne emmêlée sur la bobine.Lubrifier avec un produit au silicone.Installer une nouvelle ligne. Voir Remplacement de ligne, plus haut dans ce manuel.Tirez la ligne tout en appuyant sur le bouton.Retirer la ligne du de la bobine et la rembobiner. Voir Remplacement de la ligne, plus haut dans ce manuel.L’herbe s’enroule sur le tube de l’arbre moteur et la tête de coupeCoupe de hautes herbes au ras du sol. Couper les herbes hautes du haut en bas.Le moteur ne démarre pas quand change la gâchetteLe bloc-piles n’est pas fixée. Le bloc-piles n’est pas chargée. Raccordement de l’arbre incompletPour la fixer, s’assurer que les loquets du bloc-piles est enclenché correctement.Charger la pile conformément aux instructions fournis avec ce modèle.S’assurer que l’extrémité inférieur est bien placée dans le extrémité supérieur et les vis sont bien serrer fermement.

NOUS APPELER D’ABORD

Pour toute question concernant l’utilisation ou l’entretien utiliser ce produit, appeler le service d’assistance téléphonique Ryobi

Le taille-bordures à été entièrement testé avant expédition pour assurer la complète satisfaction de l’utilisateur. 1-800-525-2579 BESOIN D’AIDE? APPELER LE www.ryobitools.com ENTRETIEN Ce produit est accompagné d’une garantie limitée de trois (3) ans pour utilisation personnel, familiales ou domestiques (90 jours pour utilisation affaires ou commerciaux). Pour obtenir les détails de la garantie, visiter le site www.ryobitools.com ou appeler (sans frais) au 1-800-525-2579.2 — Español ¡ADVERTENCIA! Al utilizar herramientas eléctricas para el cuidado del jardín, con el fin de reducir el riesgo de incendio, descargas eléctricas y lesiones corporales, siempre deben seguirse ciertas medidas básicas de precaución.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit. NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________

NUMÉRO DE SÉRIE _______________________________________________

• Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant et doivent être fournies lors d’un appel de demande de service. COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos centres de service. COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com ou en téléphonant au 1-800-525-2579. COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579. RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
