992002FBN - Éclairage Hinkley Lighting - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Modèle : Hinkley Lighting 992002FBN, Type : Éclairage, Finition : Nickel brossé, Source lumineuse : LED, Puissance : 60W max, Voltage : 120V
Utilisation	Convient pour un usage intérieur, idéal pour les salons, couloirs et espaces de vie.
Maintenance et réparation	Nettoyer avec un chiffon doux et sec, éviter les produits abrasifs. Remplacement de l'ampoule : consulter le manuel d'utilisation.
Sécurité	Respecter les instructions d'installation, ne pas dépasser la puissance maximale recommandée, utiliser uniquement des ampoules compatibles.
Informations générales	Garantie : 1 an, Certification : UL, Dimensions : 30 cm de diamètre, Poids : 1,5 kg.

FOIRE AUX QUESTIONS - 992002FBN Hinkley Lighting

Comment installer le Hinkley Lighting 992002FBN ?

Pour installer le Hinkley Lighting 992002FBN, commencez par couper l'alimentation électrique. Suivez les instructions fournies dans le manuel d'installation, en vous assurant de fixer solidement le support au plafond et de connecter les fils correctement.

Quelle ampoule est recommandée pour le Hinkley Lighting 992002FBN ?

Le Hinkley Lighting 992002FBN est compatible avec des ampoules de type LED ou incandescente de 60 watts maximum. Assurez-vous de vérifier les spécifications de l'ampoule pour une performance optimale.

Le Hinkley Lighting 992002FBN est-il dimmable ?

Oui, le Hinkley Lighting 992002FBN est dimmable, mais vous devez utiliser un variateur compatible avec les ampoules que vous choisissez. Vérifiez toujours les spécifications de votre variateur avant de l'installer.

Comment nettoyer le Hinkley Lighting 992002FBN ?

Pour nettoyer le Hinkley Lighting 992002FBN, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager la finition. Assurez-vous que l'appareil est éteint et refroidi avant de le nettoyer.

Que faire si le Hinkley Lighting 992002FBN ne s'allume pas ?

Si le Hinkley Lighting 992002FBN ne s'allume pas, vérifiez d'abord si l'ampoule est bien installée et fonctionnelle. Assurez-vous que l'alimentation électrique est rétablie et que le disjoncteur n'a pas sauté. Si le problème persiste, consultez un électricien.

Le Hinkley Lighting 992002FBN peut-il être utilisé à l'extérieur ?

Non, le Hinkley Lighting 992002FBN est conçu pour une utilisation intérieure uniquement. L'exposition à des conditions extérieures pourrait endommager l'appareil et annuler la garantie.

MODE D'EMPLOI 992002FBN Hinkley Lighting

A. Plaque de montage
B. Support de suspension avec goupille de sécurité 3/16" X 65 mm
C. Boule de suspension
D. Auvent
E. Vis à bois n° 12 x 3" (2 pieces), Serre-fils (3 pieces), rondelles (2 pieces),
F. #8-32W X 1" Vis de montage pcs, rondelle (2 pieces), rondelle étoile (2 pieces)

A. Plaque de montage
B. Support de suspension avec goupille de sécurité 3/16" X 65 mm
C. Boule de suspension
D. Auvent
E. Vis à bois n^ 12 × 3'' (2 pieces),
Serre-fils (3 pieces), rondelles (2 pieces),
F. #8-32W X 1" Vis de montage pcs, rondelle (2 pieces), rondelle étoile (2 pieces)

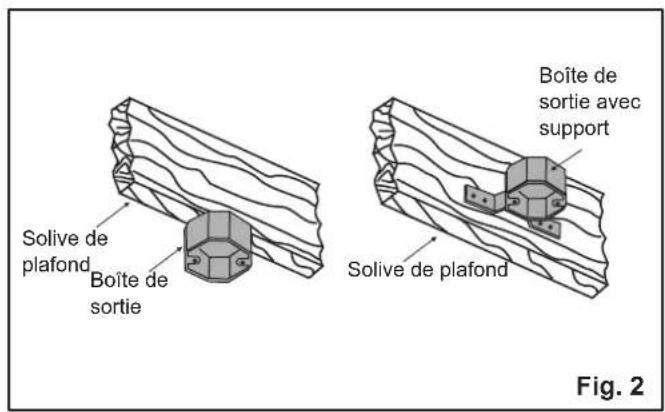

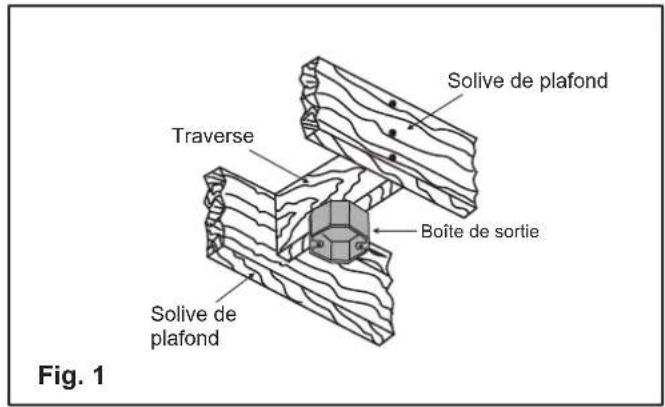

Fig. 2

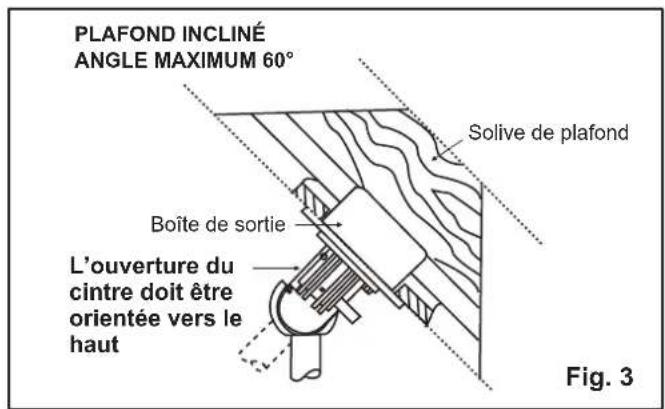

Fig. 4

A. INSTALLATION DE LA PLAQUE DE MONTAGE SUR UNE BOITE DE PRISE (MONTÉE DIRECTEMENT SUR UNE SOLIVE DE PLAFOND)

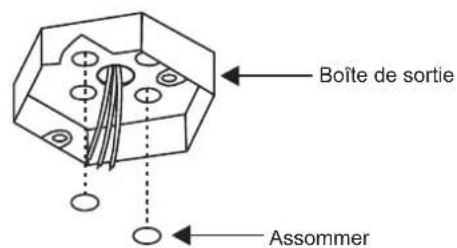

1. Retirez deux ouvertures defonçables de la boite de sortie pour exposer la solive. (Fig.4)

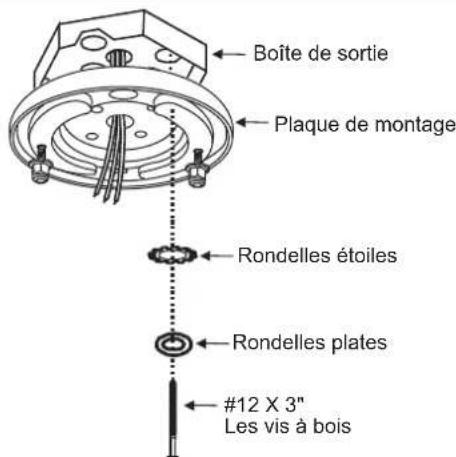

2. Utilisez les deux vis à bois et rondelles n^ 12 × 3" pour fixer la plaque de montage directement aux solives du bathtub via les trous défonçables de la boîte de sortie. (Fig. 5).
3. Utilisez la plaque de montage comme guide pour marquer la position du trou dans la solive.
4. Pré-percez les trouss à l'aide d'un foret de 5/32".

Fig. 5

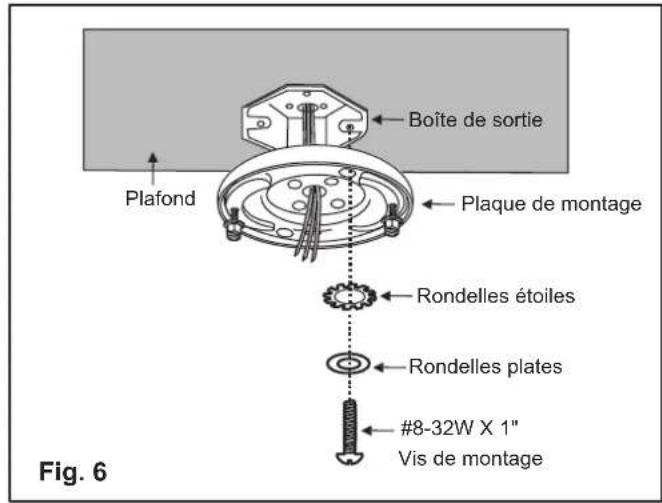

B. INSTALLATION DE LA PLAQUE DE MONTAGE DIRECTEMENT SUR UNE BOITE DE PRISE La boite de sortie et la structure de support doivent être solidement montées et capables de supporter de manière fiable un minimum de 35 lb (15,9 kg) ou moins. Utilisez uniquement des boites de sortie homologues UL marquées « POUR LE SUPPORT DU VENTILATEUR » (Fig.6)
AVERTISSEMENT : Pour réduire le risque d'incendie, de chocoléctrique ou de blessures corporelles, montez le ventilateur sur la boite de sortie marquée acceptable pour le support du ventilateur à l'aide des vis fournies avec la boite de sortie.

INSTALLATION DU SUPPORT DE SUSPENSION SUR L'ENSEMBLE DE PLAQUE DE MONTAGE

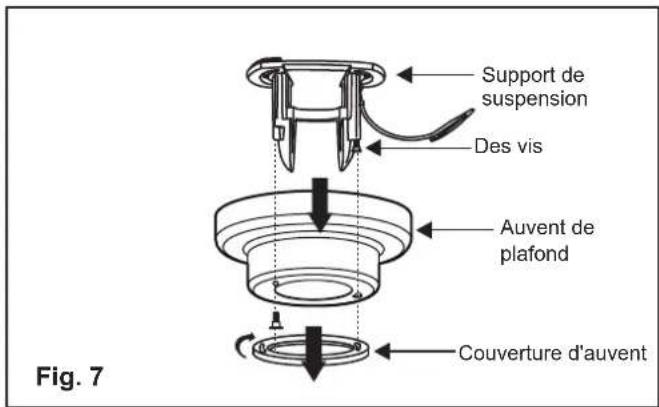

1. Retirez le couvercle de l'auvent en tournant le couvercle dans le sens inverse des aiguilles d'une montre. Retirez le support de suspension de l'auvent en retardant l'une des 2 vis du bas du support de suspension et en desserrant l'autre d'un demi-tour de la tete de vis. Cela vous permettra dePTRirer le support de suspension. (Fig.7)

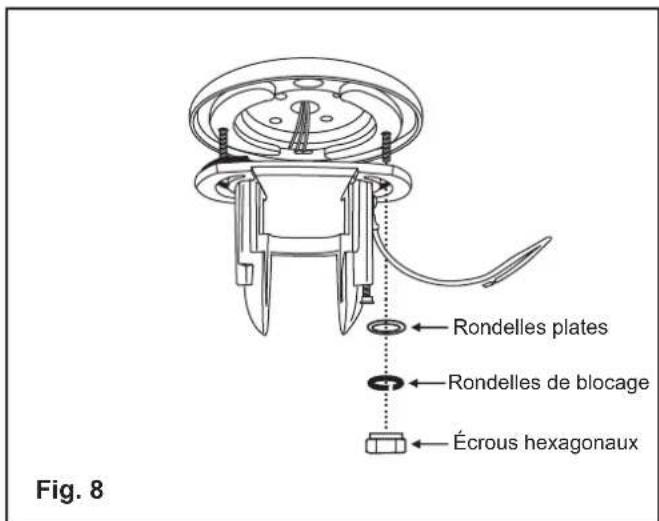

2. Fixez le support de suspension à la plaque de montage à l'aide des deux écrous hexagonaux, des rondelles et des rondelles de blocage fournies. (Fig.8)

NE serrez PAS complètement à ce stade.
Laissez le support de suspension tourner mais maintenez le poids du ventilateur de plafond.

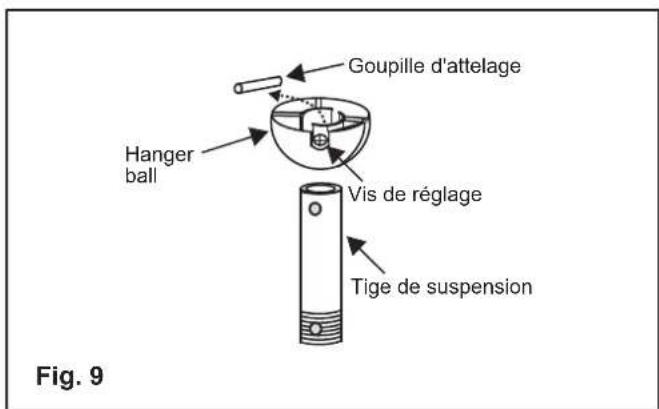

3. Si vous prévoyez d'utiliser la tige de suspension emballée avec votre ventilateur de plafond, retirez la boule de suspension en desserrant la vis de réglage, en dévissant la goupille de sécurité et en dévissant la boule de suspension. Si vous utilisez une autre tige de suspension, passez à l'étape suivante. (Fig.9)

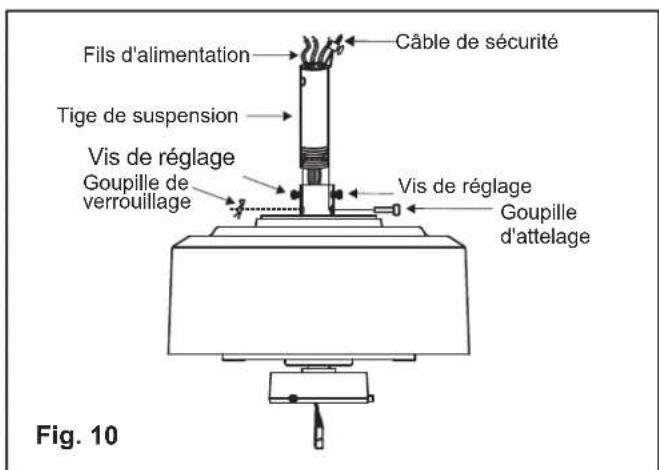

4. Desserrez les deux vis de réglage de l'accoupling du moteur jusqu'à ce que le canal interieur soit dégagé des vis. Retirez la goupille de sécurité et le clip de verrouillage en haut de l'accoupling du moteur. (Fig.10)
5. Faites passer soigneusement les fils conducteurs du ventilateur et le cable de sécurité à travers la tige de suspension. Vissez la tige de suspension dans l'accoupling du moteur jusqu'à ce que les trouss de la goupille de sécurité soient alignés. (Fig. 9) Ensuite, remplacez la goupille de sécurité et fixez-la avec le clip de verrouillage. Serrez fermement les deux vis de réglage. (Fig.10)

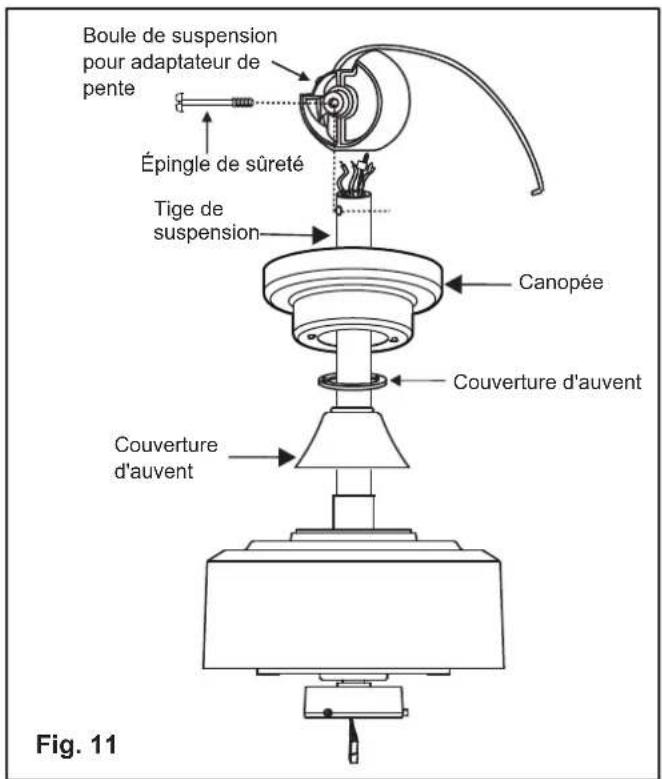

1. Glissez le couvercle d'accoupling, le couvercle de vis de montage et le capot sur la tige de suspension dans l'ordre indiqué. (Fig.11) 7. Vissez la boule de suspension de l'adaptateur de pente sur la tige de suspension jusqu'à ce que le trou central de la goupille de sécurité sur la boule s'aligne avec le trou de la goupille de sécurité dans la tige de suspension. Insérez la goupille de sécurité (en prénant soin de ne pas endommager les fils conducteurs.)(Fig.11)

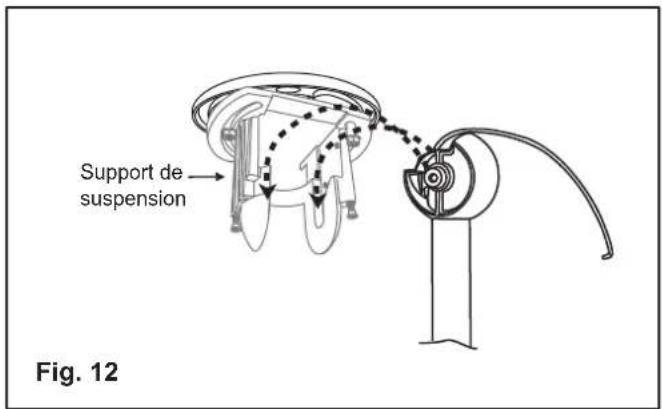

REMARQUE: La boule de suspension peut etre installee dans UNIQUEMENT une direction. La « decoupe » doit etre vers le Extrémité « inférieure » de la pente du plafond. (Fig.12)

1. Soulevez maintainant l'ensemble moteur en position avec la boule de suspension dans la position (illustré sur la Fig. 13) et placez les stylos de pivotement sur la boule de suspension dans les rainures de pivotement du support de suspension. (Fig. 12)

Ensuite, abaissez la boule de suspension jusqu'à ce que les stylos pivots reposent dans le fond des rainures de pivot. (Fig. 12)

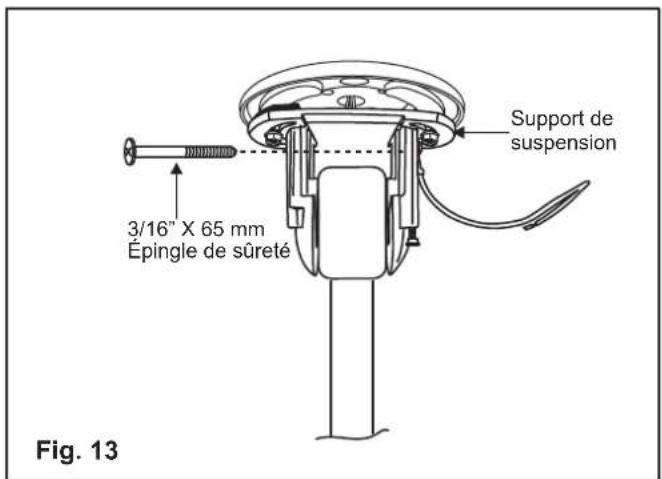

1. Assurez-vous que le stylo de sécurité installé sur la figure 12 est installé mais PAS serré. (Fig. 13)

NE PAS SERRER POUR LE MOMENT

FINIR L'INSTALLATION

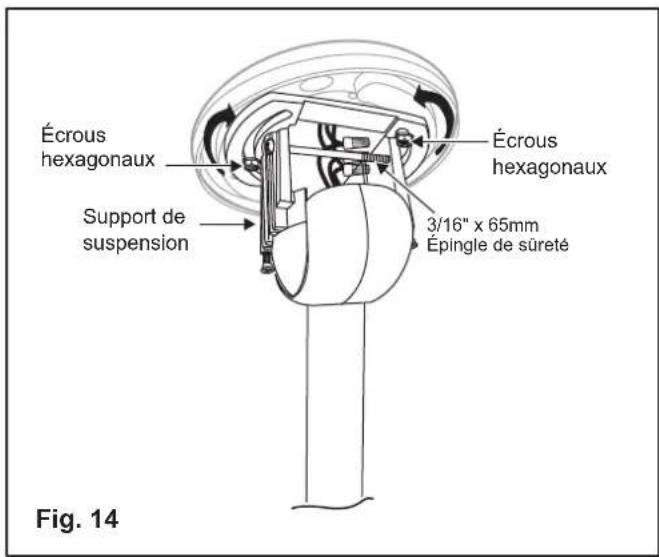

1. Maintenant, faites pivoter « l'ensemble du ventilateur et de l'adaptateur d'inclinaison » (à gauche ou à droite) en faisant tourner le support de suspension jusqu'à ce que la tige de suspension et l'ensemble du ventilateur de plafond pendent directement vers le bas et que l'ensemble entier « oscille » librement dans la direction exacte du pente du plafond. (Fig.14)
2. Maintenant, serrez solidement les deux (2) écrous hexagonaux quiMaintiennent le support de suspension à la plaque de montage.Assurez-vous que le support de suspension est sécurisé et ne peut pas bouger.Ensuite,serrez fermement la goupille de sécurité 3 / 16''× 65mm Fig.14
3. Effectuez tous les branchements electriques nécessaires en vous reférant au manuel d'installation de votre ventilateur de plafond. Ensuite, rentrez soigneusement tous les fils conducteurs dans l'ouverture au-dessus de la boule de suspension.

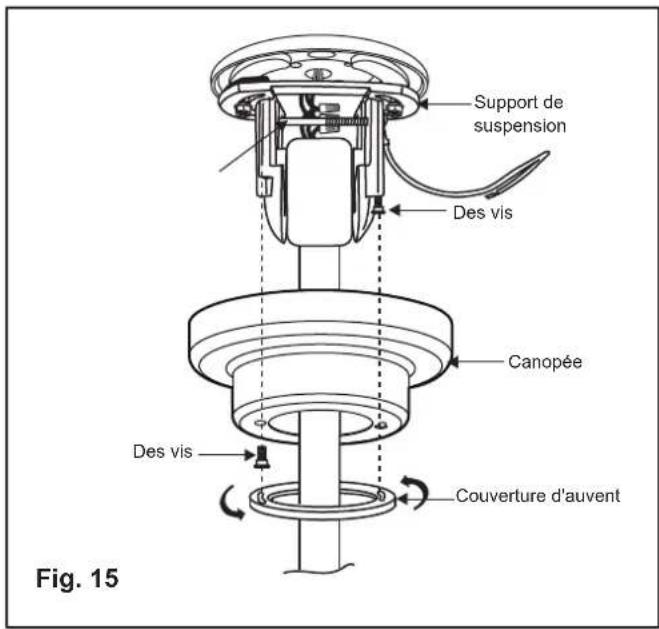

4. Faites glisser l'auvent jusqu'au plafond et placez les vis de montage dans les trous de serrure situés sur la face de l'auvent. Faites pivoter la verrière dans le sens des aiguilles d'une montre. (Fig.15)
   Ensuite, tout en tenant le pavillon d'une main, faites glisser le couvercle des vis de montage sur les têtes des vis de montage et tournez-le dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien serré. Si nécessaire, ajustez les vis du pavillon jusqu'à ce que le pavillon et le couvercle des vis de montage soient bien ajustés.
