MANUAL DE USUARIO 992002FBN Hinkley Lighting

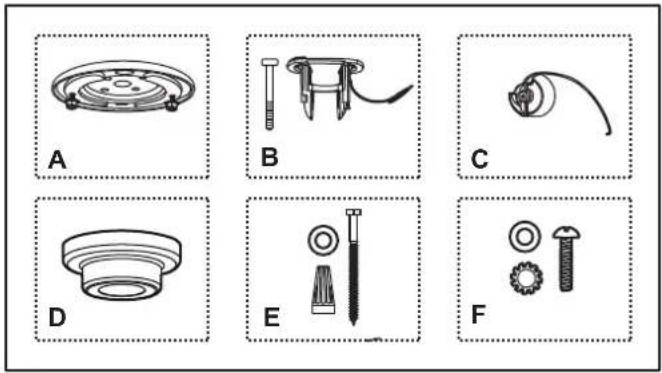

A. Placa de montaje
B. Soporte para colgar con pasador de seguridad de 3/16" X 65 mm
C. Bola colgante
D. dosel
E. Tornillos para madera #12 x 3" (2 piezas), Tuercas para cables (3 piezas), Arandelas (2 piezas),
F. Tornillos de montaje #8-32W X 1" piezas, arandela (2 piezas), arandela estrella (2 piezas)

OPCIONES DE MONTAJE

Asegúrese de que la caja electrica que ha selecciónado para montar su ventilador de techo está lista por UL y clasificada para uso con ventiladores de techo.

NOTA: Asegürese de que la energia electrica está apagada antes de comenzar. Desconectelo en la caja del circuito principal.

Asegure la caja electrica directamente a la estructura del edificio. Utilice susjetadores y materiales de construccion adecuados. La caja electrica y su soporte deben poder soportar Completely el peso en Movement del ventilador (al menos 35 libras). No utilise cajas de salute de plastico.

Las figuras 1 y 2 son ejemplos de differedes formas de montar la caja electrica.

Fig. 4

A. INSTALLACION DE LA PLACA DE MONTAJE EN UNA CAJA DE TOMACORRIENTE (MONTADA DIRECTAMENTE EN UNA VIGA DEL TECHO)

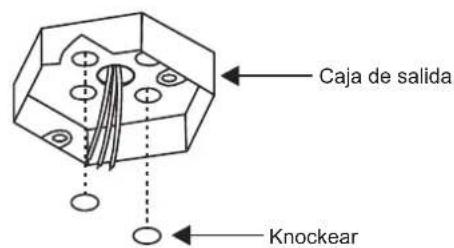

1. Retire dos orificios ciegos de la caja electrica para exponer la viga. (Figura 4)

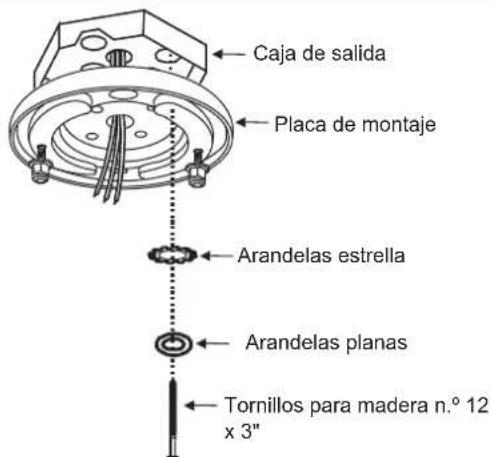

2. Utilice los dos tornillos y arandelas para materia #12 X 3" para asegurar la plac de montaje directamente a la viga del edificio a工程技术 de los orificios ciegos de la caja electrica. (Fig. 5)
3. Utilice la placac de montaje como guia para marcar la posicion del orificio en la viga.
4. Pretaladre los agujeros con una broca de 5/32".

Fig. 5

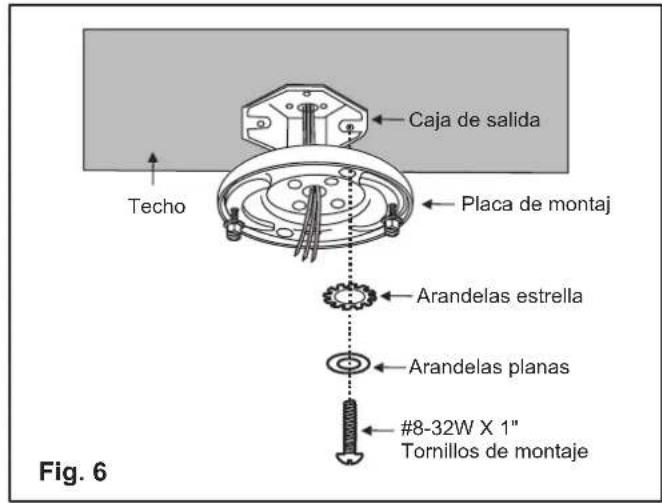

B. INSTALLACION DE LA PLACA DE MONTAJE DIRECTAMENTE EN UNA CAJA DE SALIDA La caja electrica y la estructura de soporte deben estar montadas de forma segura y ser capaces de soportar de manière confiable un minimum de 35 lb (15,9kg) o menos. Utilice uniquamente cajas electricas homologadas por UL marcadas como "PARASOPORTE DE VENTILADORES". (Figura 6) ADVERTENCIA: Para reducir el risgo de incendio, descarga electrica o lesiones personales, monte el ventilador en la caja electrica marcada como acceptable para soporte del ventilador con los tornillos proportionsionados con la caja electrica.

INSTALLACION DEL SOPORTE PARA COLGAR EN EL CONJUNTO DE LA PLACA DE MONTAJE

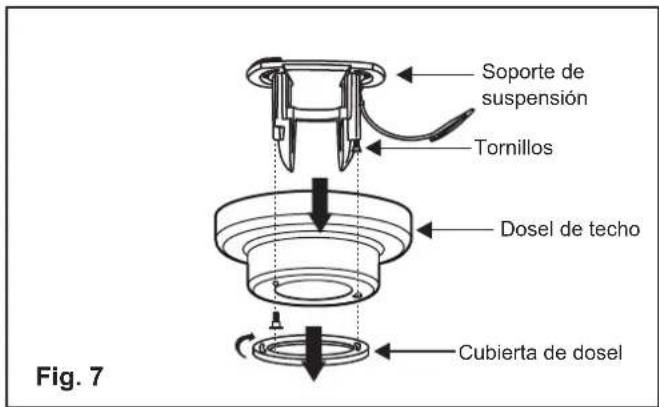

1. Retire la cubierta de la cubierta girandola en el sentido contrario a las agujas del reloj. Retire el soporte colgante de la cubierta quitando 1 de 2 tornillos de la parte inferior del soporte colgante y aflojando elOTHER media vuelta de la cabeza del tornillo. Esto le permitirá quitar el soporte de suspensión. (Figura 7)

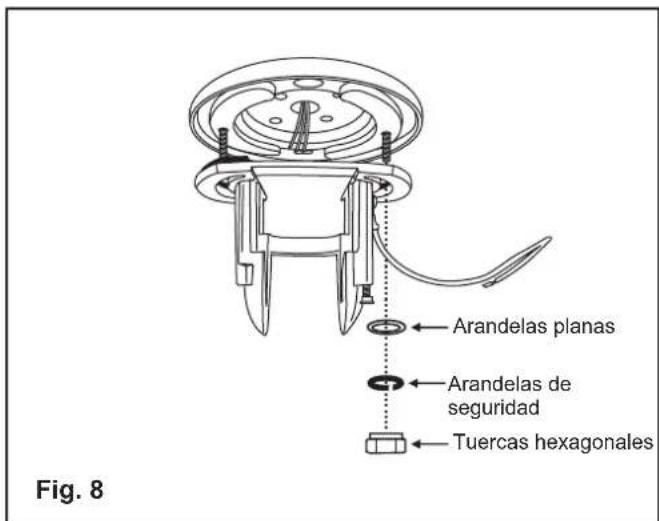

2. Fije el soporte colgante a la plac de montaje usingo las dos tuercas hexagonales y las arandelas y arandelas de seguridad proportionadas. (Figura 8)

NO apriete completeness en este punto. Deje que el soporte para colgar gire pero sostenga el peso del ventilador de techo.

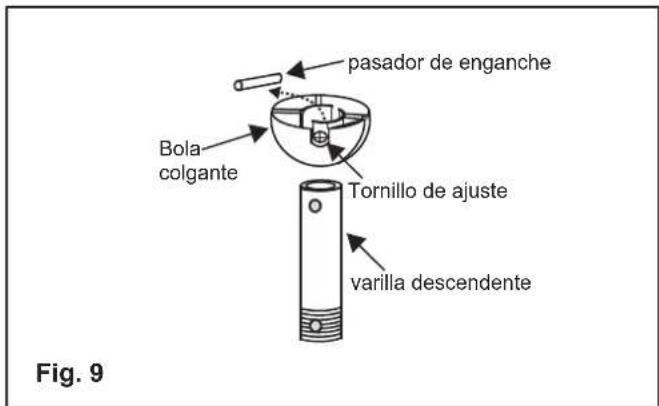

1. Si planea usar la varilla incluida con su ventilador de techo, retire la bola colgante aflojando el tornillo de fjacion, desatornillando el pasador de seguridad y disenroscando la bola colgante. Si está utilizing una varilla bajo differently, salte al suivienteayo. (Figura 9)

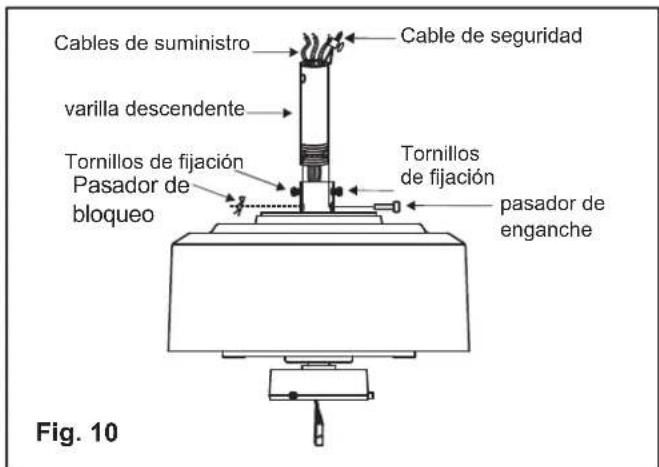

2. Afloje los dos tornillos de fijación en el acoplamente del motor hasta que el canal interior quede libre de los tornillos. Retire el pasador de seguridad y el clip de bloqueo en la parte superior del acoplamente del motor. (Figura 10)
3. Pase con cuidado los cables del ventilador y el cable de seguridad a工程技术 de la varilla. Enrosque la varilla en el acoplamento del motor hasta que los orificios del pasador de seguridad esten alineados. (Fig. 9) Luego, reemplace el pasador decurity y asegúrelo con el clip de bloqueo. Apriete firmamente ), (Figura 10)

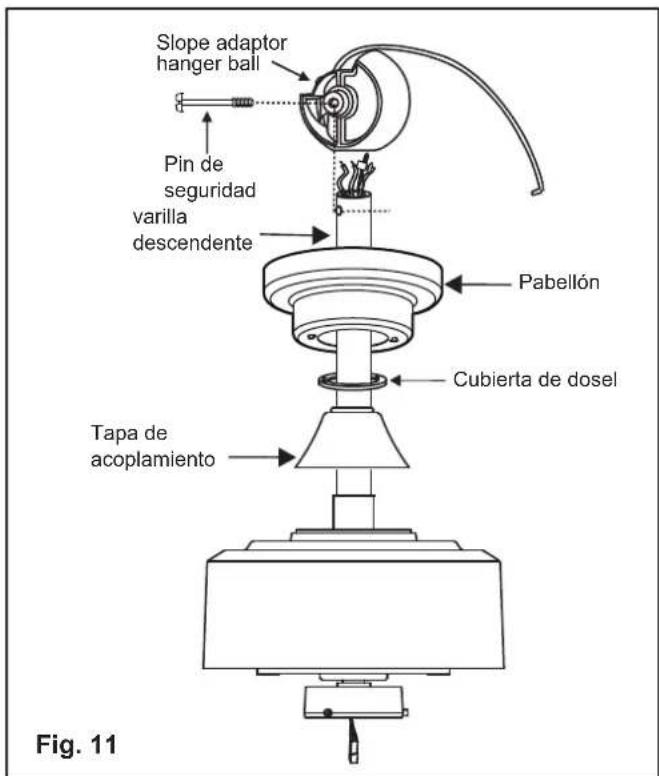

1. Deslice la cubierta del acoplamento, la cubierta del tornillo de montaje y la cubierta en la varilla en elorden que se muestra. (Figura 11)
2. Enrosque la bola colgante del adaptor dependiente en la varilla hasta que el orificio central del pasador de seguridad de la bola se alinee con el orificio del pasador decurity en la varilla. Inserte el pasador decurity (con cuidado de no danar los cables). (Fig. 11) NOTA: La bola colgante se可以选择 instalar SOLO en una direction. El "recorte"Debe quedar hacer la

Extremo "inferior" de la pendiente del techo. (Figura 12)

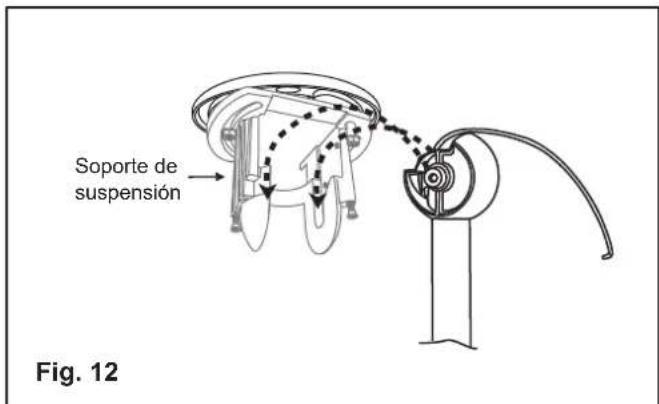

1. Ahora levante el Conjunto del motor a su posicion con la bola colgante en la posicion (como se muestra en la Fig. 13) y colque las plumas de pivote de la bola colgante en las ranuras de pivote del soporte colgante. (Figura 12)

Luego, bajo la bola colgante hasta que los bolígrafos de pivote descansen en la parte inferior de las ranuras de pivote. (Figura 12)

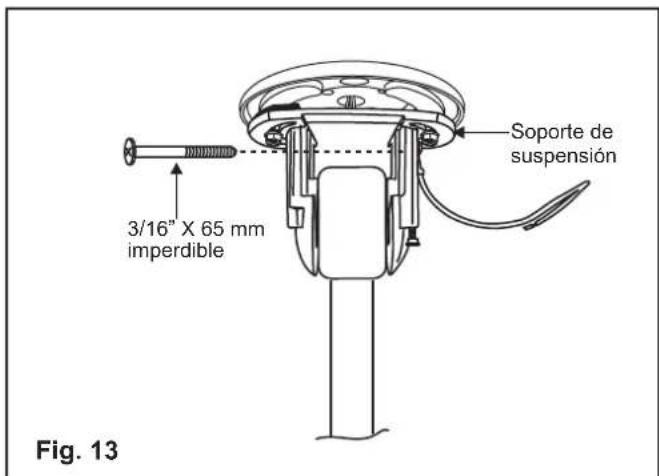

1. Asegúrese de que el lápiz de seguridad instalado en la Fig. 12 está instalado pero NO apretado. (Figura 13)

NO APRIETE EN Este MOMento

FINALIZANDO LA INSTALLACION

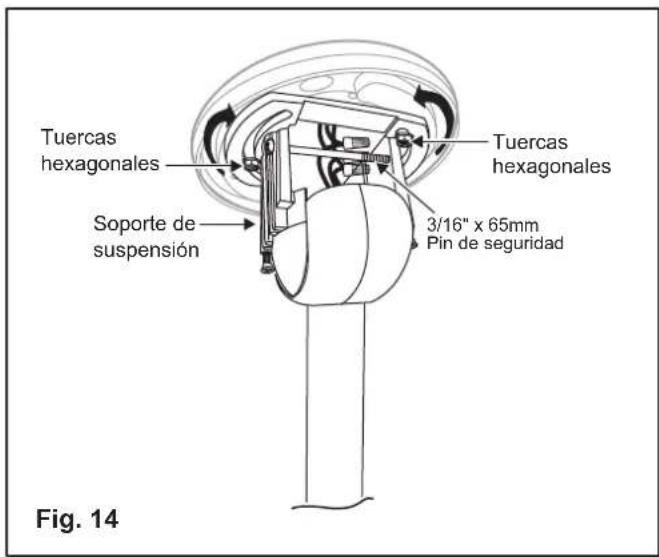

1. Ahora, gire "todoe el Conjunto del ventilador y el adaptador de perdiente" (izquierda o derecha) girando el soporte de suspENSION hasta que la varilla y el Conjunto del ventilador de techo cuelguen hacia abajo y todo elconjunto "oscile" libremente en la direccion exacta de la perdiente del techo. (Figura 14)
2. Ahora, apriete firmamente las dos (2) tuercas hexagonales que sujetan el soporte colgante a la placac de montaje. Asegürese de que el soporte colgante esté seguro y no pueda moverse. Luego, apriete firmamente el pasador de seguridad de 3/16" x 65 mm (Fig. 14).
3. Realice todas las conexiones electricas necessities consultando el manual de instalacion de su ventilador de techo. Luego, meta todos los cables cuidadosamente en la abertura sobre la bola colgante.

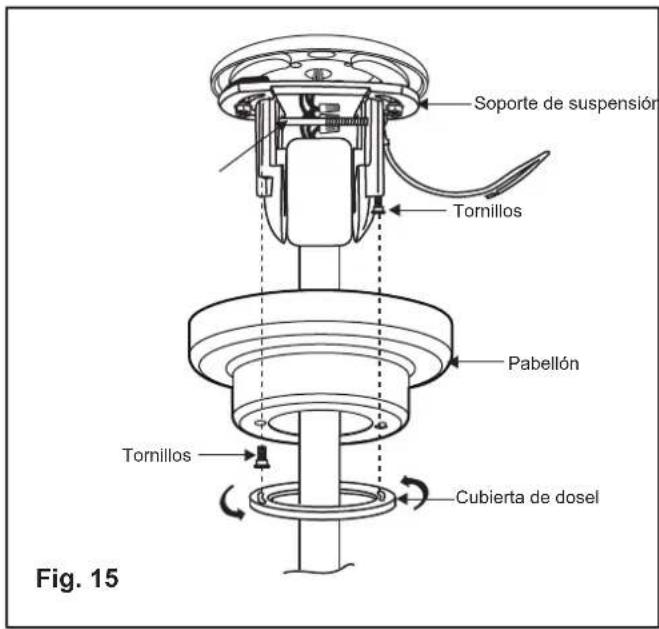

4. Deslice la cubierta hasta el techo y coloque los tornillos de montaje a工程技术 de los orificios en forma de llave en la cara de la cubierta. Gire la cubierta en el sentido de las agujas del reloj. (Figura 15)

Luego,@msteadsostiene la cubierta con una mano, deslice la cubierta de los tornillos de montaje sobre las cabezas de los tornillos de montaje y girela en el sentido de las agujas del reloj hasta que quede apretada.

Si esnecessary,ajuste los tornillos de la cubierta hasta que la cubierta y la cubierta de los tornillos de montaje estén ajustados.
