Essex 83337 - Éclairage ELAN - Notice d'utilisation et mode d'emploi gratuit

Marque	ELAN
Modèle	Essex 83337
Type de produit	Luminaire suspendu LED
Usage	Intérieur
Alimentation	Pilote LED fourni, 120 V~
Puissance	Non spécifiée
Flux lumineux	Non spécifié
Température de couleur	Non spécifiée
Indice de protection	Non spécifié
Matériau principal	Métal
Couleur	Non spécifiée
Longueur du câble	Réglable (via raccord à compression)
Hauteur	Non spécifiée
Diamètre	Non spécifié
Poids	Non spécifié
Temps d'assemblage	30 à 60 minutes
Outils nécessaires	Tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, échelle, lunettes de sécurité, perceuse et foret de 9/32 po
Fixation	Support de fixation vissé sur boîte de sortie
Connexion électrique	Neutre (blanc), chargé (noir), mise à la terre verte
Fonctions principales	Éclairage LED, câble réglable, installation suspendue
Entretien et nettoyage	Linge doux et humide, savon non abrasif. Ne pas utiliser de nettoyants pour vitres
Sécurité	Couper le courant avant installation. Ne pas toucher les DEL chaudes. Ne pas regarder directement les DEL
Garantie	3 ans contre les défauts de matériel et de fabrication (hors ampoules et finition extérieure)
Service client	1 855 226-7169, lun-ven 8h-16h HNE
Pièces détachées	Capuchon de connexion (WC001), Vis à métaux courtes (SCR832X05), Vis du pavillon (CS83337), Support de fixation (XBAR83337)

FOIRE AUX QUESTIONS - Essex 83337 ELAN

Comment installer le luminaire Essex 83337 ?

Coupez d'abord le courant au niveau du disjoncteur. Fixez le support de fixation (DD) sur la boîte de sortie à l'aide des vis à métaux courtes (BB). Connectez les fils électriques (neutre, chargé et mise à la terre) à l'aide des capuchons de connexion (AA). Montrez le pavillon (A) sur le support de fixation avec les vis du pavillon (CC).

Comment régler la longueur du câble suspendu ?

Poussez vers le haut le tube à ressort du raccord à compression (C) pour libérer le câble (B), puis ajustez la longueur souhaitée. Relâchez le tube pour verrouiller le câble en position.

Quel type d'alimentation ce luminaire nécessite-t-il ?

Il nécessite un pilote LED fourni avec le luminaire. Branchez-le sur une alimentation secteur standard (120 V~). Le câble du pilote ne doit pas être dissimulé dans un mur.

Que faire si le luminaire ne s'allume pas ?

Vérifiez que le luminaire est correctement branché et que le courant est rétabli. Assurez-vous que toutes les connexions électriques sont bien serrées. Si le problème persiste, contactez le service client.

Puis-je utiliser ce luminaire à l'extérieur ?

Non, ce luminaire est réservé à une utilisation intérieure uniquement. Ne l'installez pas en extérieur.

Comment nettoyer le luminaire ?

Utilisez un linge doux et humide avec un savon non abrasif. N'utilisez jamais de nettoyants pour vitres. Les abat-jour en verre peuvent être nettoyés à l'eau tiède et au savon doux, mais pas au lave-vaisselle.

Quelles sont les précautions de sécurité à respecter ?

Coupez toujours le courant avant toute intervention. Ne touchez pas les LED chaudes et ne regardez pas directement les LED sans protection oculaire pendant plus de quelques secondes. Lavez-vous les mains après manipulation (Proposition 65 de Californie).

Quels outils sont nécessaires pour l'assemblage ?

Tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, échelle, lunettes de sécurité, perceuse et foret de 9/32 po (non fournis).

Comment obtenir des pièces de rechange ?

Appelez le service client au 1 855 226-7169 (lun-ven 8h-16h HNE). Références : Capuchon de connexion (WC001), Vis à métaux courtes (SCR832X05), Vis du pavillon (CS83337), Support de fixation (XBAR83337).

Quelle est la durée de la garantie ?

Le luminaire est garanti 3 ans à compter de la date d'expédition contre les défauts de matériel et de fabrication. La garantie ne couvre pas les ampoules, le fini extérieur, ni les coûts de main-d'œuvre pour le retrait ou l'installation.

MODE D'EMPLOI Essex 83337 ELAN

Numéro de série Date d'achat

Des questions, des problèmes, des pieces manquantes? Avant de returner l'article au détaillant, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

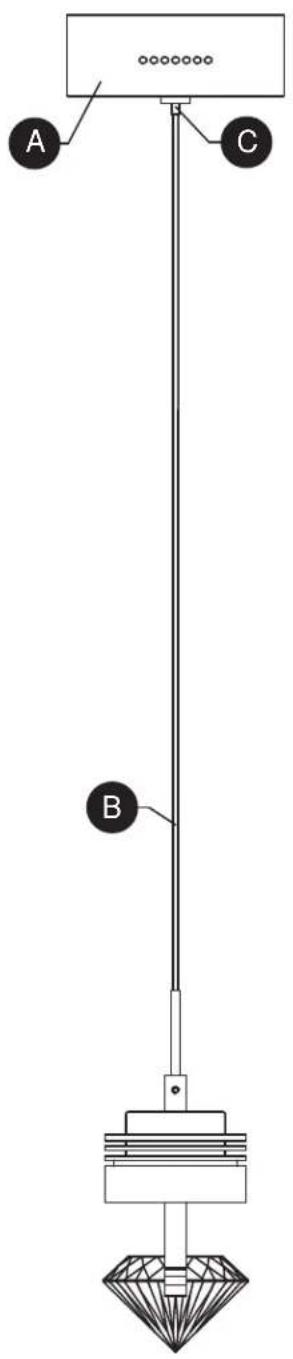

PIÈCE	DESCRIPTION	QUANTITÉ
A	Pavillon
B	Câble
C	Raccord à compression 1

Capuchon de connexion Qte : 3

Vis à
métaux
courtes
Qte : 2

Vis de mise à la terre Qte : 1

CONSIGNES DE SECURITE

Veuillez vous assurer de dire et de comprendre l'intégrality duprésent guide avant d'assembler, d'utiliser ou d'insteller ce produit.

AVERTISSEMENT

• IMPORTANT: Ne faites JAMAIS de travail sans couper l'électricité.
• Rendez-vous au coffre de fusibles principal ou au disjoncteur de votre demeure. Placez l'interrupteur principal en position d'arrêt (« OFF ») et dévissez le(s)fuseible(s), ou placez en position d'arrêt (« OFF ») l'(les) interrupteur(s) des disjoncteurs qui alimentent le luminaire ou la piece dans laquelle vous travailliez.
• Placez l'interrupteur mural en position d'arrêt (« OFF »). Si le luminaire à replacer est doté d'un interrupteur ou à chaine, placez-le en position d'arrêt (« OFF »).
• Ne touchez pas de DEL chaude.
• Le rendement lumineux de la DEL est assez fort pour blesser les yeux. Il faut prendre des précautions pour éviter de regarder directement les DEL sans protéger les yeux pendant plus de quelques secondes.
• AVERTISSEMENT: En vertu de la proposition 65 de la Californie: Ce luminaire contient des produits chimiques reconnus par l'Etat de la Californie comme étant la cause de cancers, d'anomalies congenitales et d'autres problèmes liés aux fonctions reproductrices. Lavez-vous les mains après l'avoir manipulé.

MISE EN GARDE

• Prenez soit de dire et de comprendre toutes les instructions et illustrations avant de commencer l'assemblage et l'installation de ce luminaire.
• Si vous avez des doutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pieces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pieces, n'en laisserEZ pas de cote et ne les utilisez pas si elles sont usées ou brises. Le non-respect de ces instructions peut annuler l'homologation UL, la certification CSA et/ou l'homologation ETL de ce luminaire.
• Ce luminaire est pour une installation conformément au Code national de l'électricité (CNE) et toutes les specifications locales du code.
• Ce luminaire est réservé à une utilisation interieure.
• Utilisez SEULEMENT le pilote de DEL fourni pour alimenter le luminaire.
• Le cable du pilote ne doit pas etre utilise a travers ni caché derriere les murs, les planchers ou les plafonds.
• N'utilisez PAS le plafonnier si des lumières ne fonctionnent pas ou ne fonctionnent pas correctement ou si le plafonnier pourrait être encore plus endommagé.

Avant de commencer l'assemblage du produit, assurez-vous d'avoir toutes les pieces. Comparez les pieces dans l'emballage avec la liste du contenu. S'il y a des pieces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes

Outils requis pour l'assemblage (non fournis) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, échelle, lunettes de sécurité, perceuse et foret de 9/32 po.

INSTRUCTIONS POUR L'ASSEMBLAGE

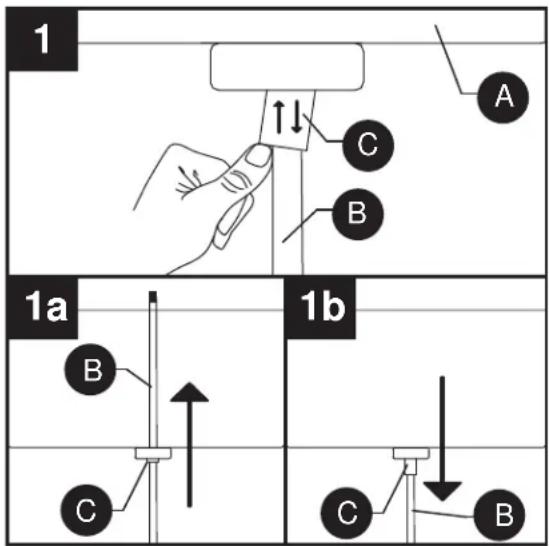

1. La longueur des cables de suspension (B) de ce luminaire est régliable. Maintenez le pavillon (A) du luminaire contre le plafond pour déterminer la longueur désirée avant l'assemblage complet du luminaire.

Le cable (B) est maintainu en place par un raccord à compression (C). Poussez vers le haut et maintenez le tube à ressort du raccord (C) pour libérer le cable (B) et permettre le réglage.

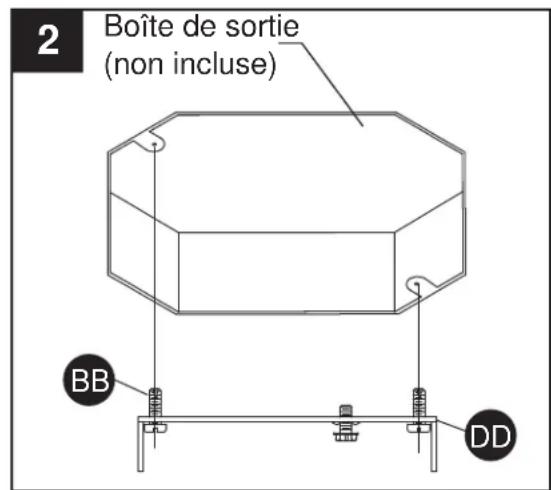

1. Fixez le support de fixation (DD) sur la boîte de sortie à l'aide des vis à métaux courtes (BB).

Quincaillerie utilisee

Vis à métaux courtes

X2

Support definition

x1

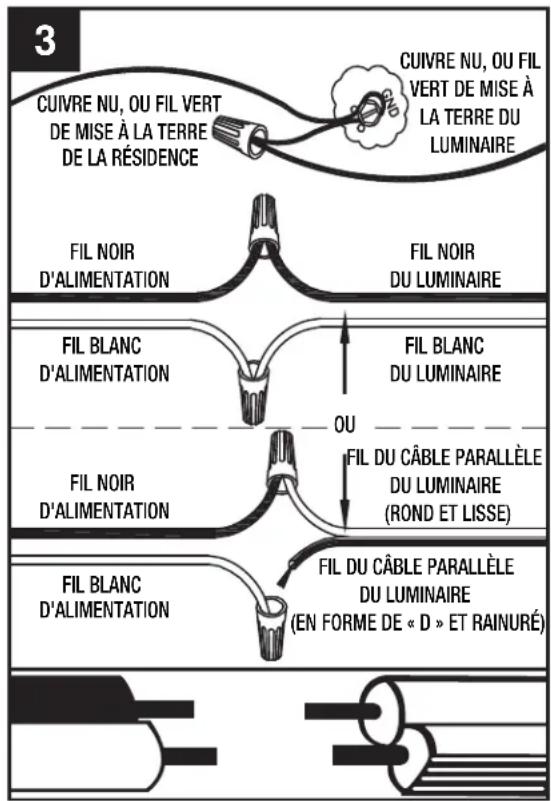

3. Guide de raccordement électrique

Fil de mise à la terre :

Pour une installation aux Etats-Unis: enroulez le fil de mise à la terre provenant de la boîte de sortie autour de la vis de mise à la terre (EE) située sur le support de fixation (DD), à au moins 5 cm (2 po) de l'extrémité du fil. Serrez la vis de mise à la terre (EE). Si le luminaire est fourni avec un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l'aide d'un connecteur de fils (AA).
- Pour une installation au Canada : si le luminaire est fourni avec un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre (EE) située sur le support de fixation (DD). Serrez la vis de mise à la terre (EE).

Fils d'alimentation :

• Connectez le fil neutre d'alimentation (blanc) provenant de la boîte de sortie au fil neutre du luminaire (fil blanc ou fil parallele en forme de « D » et rainuré).
• Connectez le fil d'alimentation chargé (noir) provenant de la boîte de sortie au fil du luminaire (fil noir ou fil parallele, rond et lisse).

Quincaillerie utilise

Capuchon de connexion

X3

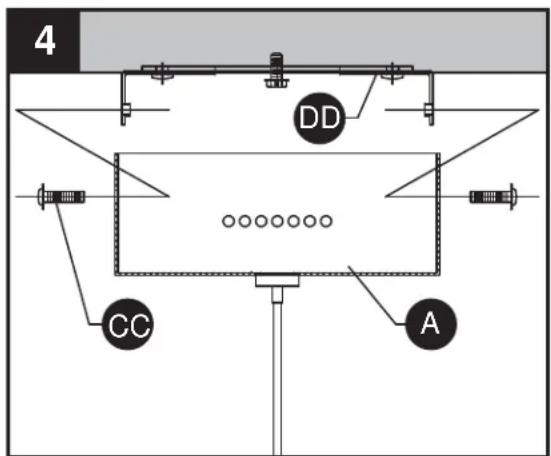

1. Connectez le pavillon (A) au support de fixation (DD) à l'aide des vis du pavillon (CC).

Quincaillerie utilise

Vis du pavillon

X2

REMARQUE :

Le luminaire aura soit 2 fils (1 noir et 1 blanc), soit un cable parallele SPT-2 de luminaire composé d'un fil rond et lisse et un fil rainuré en forme de « D ».

• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyants pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.
• Les abat-jour en verre peuvent etre nettoyés dans un évier couvert de serviettes, à l'aide d'eau tiède et de savon doux. Ne nettoyez pas les abat-jour dans un lave-vaisse.

DéPANNAGE

PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.	1. Vérifiez si le luminaire est bien branché.

GARANTIE

Le distributeur garantit les produits qu'il a fabriqués contre tout défaut de matériel ou de fabrication pour une période de trois (3) an à compter de la date d'expédition. Cette garantie ne couvre pas les ampoules ni le fini des produits extérieurs. Si l'un des produits garantis est déclaré défectieux par le distributeur, celui-ci désirsera de remplacer ou de réparer le produit à ses frais. Les parties acceptent expressément par la présente que le seul recours de l'acheteur contre le distributeur se limite à la réparation ou au remplacement des produits défectieux, tel qu'il est stipulé aux générées, ou, à sa seule discrétion, le distributeur peut désirir de rembourser le prix d'achat des produits. LA GARANTIE SUSMENTIONNÉE PREVAUT SUR TOUTE AUTRE GARANTIE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITE MARCHANDE, D'ADEQUATION À UN USAGE PARTICULIER OU DE NON-CONTREFAÇON. Aucune affirmation de la part du distributeur, qu'elle se traduise en mots ou en action, ne constitue une garantie si elle n'est pas stipulée dans ce paragraphe. Les articles qui sont vendus par le distributeur sans toutes� avoir été fabriqués par le distributeur ne sont pas couverts par cette garantie. Ils sont vendus avec les garanties fournies par le fabricant seulement, le cas échéant. Cette garantie ne couvre pas la main-d'oeuvre ni les coûts et dépenses associés au retrait ou à l'installation d'un produit défectieux, réparé ou remplace. La garantie du distributeur ne couvre pas les produits qui ont été soumis à un usage inapproprié, à une manipulation inadéquate, à une néligence (y compris, sans toutesis s'y limiter, à un entretien inadéquat), à un accident, à une installation inadéquate, à une modification (y compris, sans toutesis s'y limiter, à l'utilisation de pieces et d'accessoires non autorisés), à un réglage ou à une réparation.

Pour obtenir des pieces de rechange, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

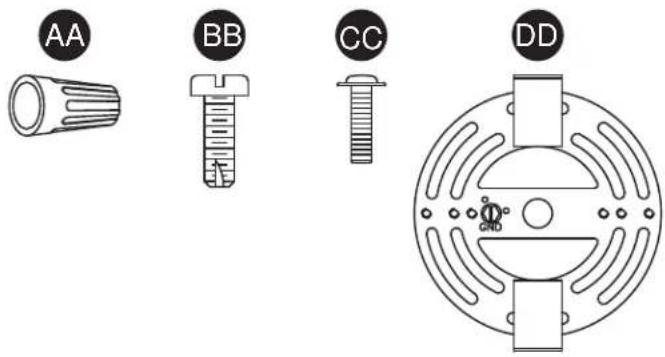

PIÈCE	DESCRIPTION	N° DE PIECE
AA	Capuchon de connexion WC001
BB	Vis à métaux courtes SCR832X05	0
CC	Vis du pavillon CS83337
DD	Support de fixation XBAR83337
