Caractéristiques techniques	Ventilateur de plafond Canarm Preston CF52PR35BK, diamètre de 52 pouces, finition noire.
Type de moteur	Moteur à courant continu, silencieux et économe en énergie.
Nombre de vitesses	3 vitesses réglables.
Débit d'air	Débit d'air optimal pour une circulation efficace dans les espaces de vie.
Utilisation	Idéal pour les salons, chambres et espaces de vie intérieurs.
Installation	Installation au plafond avec kit de montage inclus.
Maintenance	Nettoyage régulier des pales et du moteur recommandé pour un fonctionnement optimal.
Sécurité	Conforme aux normes de sécurité électriques, protection contre la surchauffe.
Informations générales	Garantie limitée du fabricant, instructions d'utilisation incluses.

FOIRE AUX QUESTIONS - Preston CF52PR35BK Canarm

Comment puis-je installer le ventilateur Canarm Preston CF52PR35BK ?

Pour installer le ventilateur, commencez par couper l'alimentation électrique. Suivez les instructions fournies dans le manuel d'installation, en veillant à fixer le support au plafond, puis assemblez les pales et le moteur selon les étapes décrites.

Le ventilateur fait du bruit, que dois-je faire ?

Si le ventilateur fait du bruit, vérifiez que les pales sont correctement fixées et qu'aucun objet ne gêne leur mouvement. Assurez-vous également que le ventilateur est bien équilibré.

Comment régler la vitesse du ventilateur ?

La vitesse du ventilateur peut être réglée à l'aide du télécommande fournie ou du commutateur mural, si votre modèle en est équipé. Assurez-vous de consulter le manuel pour connaître les différentes options de vitesse.

Le ventilateur ne s'allume pas, que faire ?

Si le ventilateur ne s'allume pas, vérifiez d'abord que l'alimentation électrique est active. Vérifiez également les connexions électriques et assurez-vous que les fusibles ne sont pas grillés.

Comment nettoyer le ventilateur ?

Pour nettoyer le ventilateur, éteignez-le et débranchez-le. Utilisez un chiffon doux et humide pour essuyer les pales et le moteur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Le ventilateur peut-il être utilisé en extérieur ?

Le ventilateur Canarm Preston CF52PR35BK est conçu pour un usage intérieur. Ne l'utilisez pas à l'extérieur ou dans des conditions humides pour éviter d'endommager le moteur.

Quels sont les dimensions du ventilateur ?

Le ventilateur Canarm Preston CF52PR35BK a un diamètre de 132 cm (52 pouces).

Peut-on utiliser le ventilateur en hiver ?

Oui, le ventilateur peut être utilisé en hiver. En inversant le sens de rotation des pales, il aide à redistribuer l'air chaud qui s'accumule près du plafond.

MODE D'EMPLOI Preston CF52PR35BK Canarm

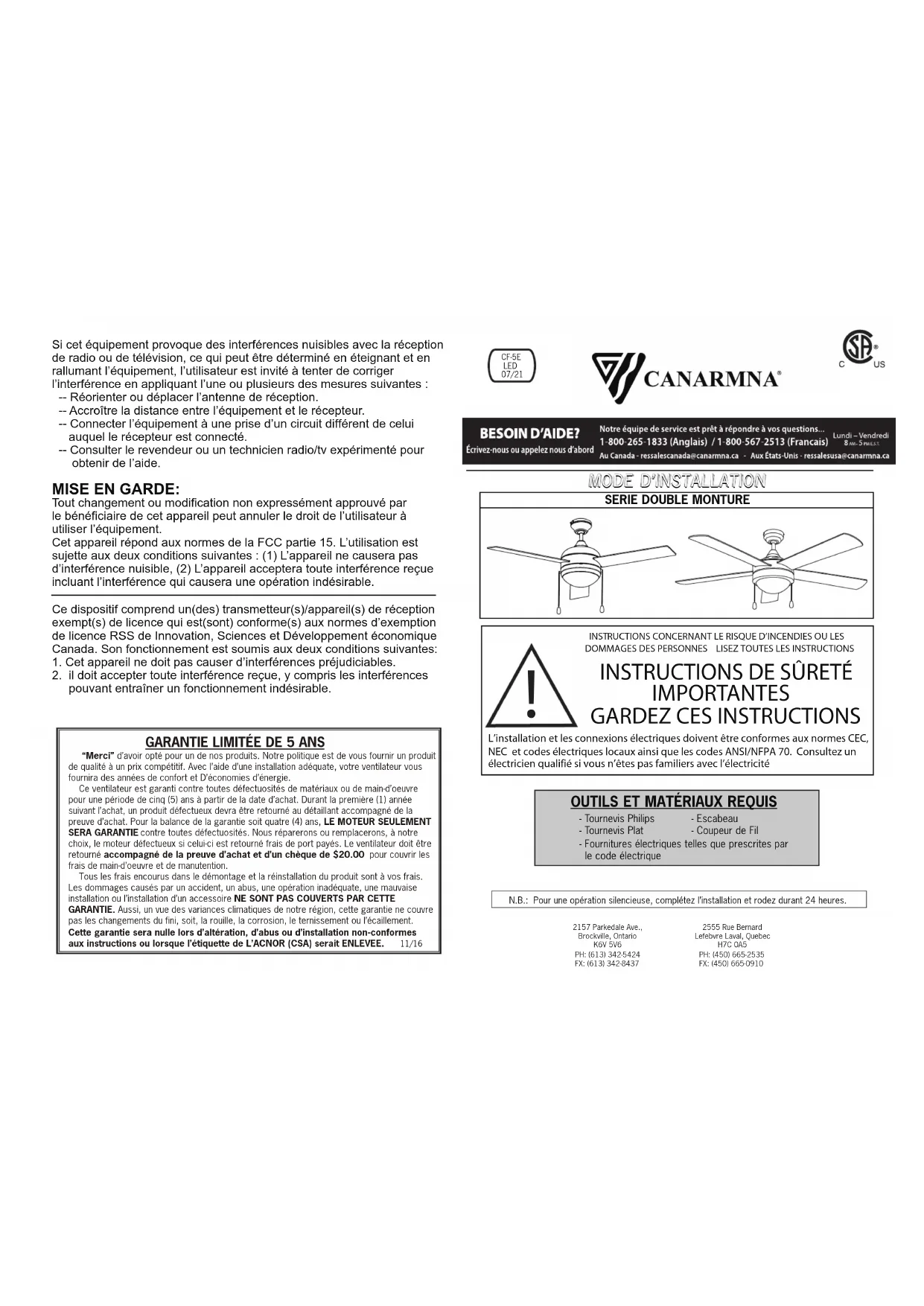

N.B.: Pour une opération silencieuse, complétez l’installation et rodez durant 24 heures.

- Tournevis Philips- Tournevis Plat- Escabeau- Coupeur de Fil - Fournitures électriques telles que prescrites par le code électrique

L’installation et les connexions électriques doivent être conformes aux normes CEC, NEC et codes électriques locaux ainsi que les codes ANSI/NFPA 70. Consultez un électricien qualifié si vous n’êtes pas familiers avec l’électricité

SERIE DOUBLE MONTURE

“Merci” d’avoir opté pour un de nos produits. Notre politique est de vous fournir un produit de qualité à un prix compétitif. Avec l’aide d’une installation adéquate, votre ventilateur vous fournira des années de confort et D’économies d’énergie. Ce ventilateur est garanti contre toutes défectuosités de matériaux ou de main-d’oeuvre pour une période de cinq (5) ans à partir de la date d’achat. Durant la première (1) année suivant l’achat, un produit défectueux devra être retourné au détaillant accompagné de la preuve d’achat. Pour la balance de la garantie soit quatre (4) ans, LE MOTEUR SEULEMENT SERA GARANTIE contre toutes défectuosités. Nous réparerons ou remplacerons, à notre choix, le moteur défectueux si celui-ci est retourné frais de port payés. Le ventilateur doit être retourné accompagné de la preuve d’achat et d’un chèque de $20.00 pour couvrir les frais de main-d’oeuvre et de manutention. Tous les frais encourus dans le démontage et la réinstallation du produit sont à vos frais. Les dommages causés par un accident, un abus, une opération inadéquate, une mauvaise installation ou l’installation d’un accessoire NE SONT PAS COUVERTS PAR CETTE GARANTIE. Aussi, un vue des variances climatiques de notre région, cette garantie ne couvre pas les changements du fini, soit, la rouille, la corrosion, le ternissement ou l’écaillement. Cette garantie sera nulle lors d’altération, d’abus ou d’installation non-conformes aux instructions ou lorsque l’étiquette de L’ACNOR (CSA) serait ENLEVEE. 11/16 CF-5E LED 07/21 2555 Rue Bernard Lefebvre Laval, Quebec H7C 0A5 PH: [phone] FX: [phone] 2157 Parkedale Ave., Brockville, Ontario K6V 5V6 PH: [phone] FX: [phone] Si cet équipement provoque des interférences nuisibles avec la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en rallumant l’équipement, l’utilisateur est invité à tenter de corriger l’interférence en appliquant l’une ou plusieurs des mesures suivantes : -- Réorienter ou déplacer l’antenne de réception. -- Accroître la distance entre l’équipement et le récepteur. -- Connecter l’équipement à une prise d’un circuit différent de celui auquel le récepteur est connecté. -- Consulter le revendeur ou un technicien radio/tv expérimenté pour obtenir de l’aide. MISE EN GARDE: Tout changement ou modification non expressément approuvé par le bénéficiaire de cet appareil peut annuler le droit de l’utilisateur à utiliser l’équipement. Cet appareil répond aux normes de la FCC partie 15. L’utilisation est sujette aux deux conditions suivantes : (1) L’appareil ne causera pas d’interférence nuisible, (2) L’appareil acceptera toute interférence reçue incluant l’interférence qui causera une opération indésirable. Ce dispositif comprend un(des) transmetteur(s)/appareil(s) de réception exempt(s) de licence qui est(sont) conforme(s) aux normes d’exemption de licence RSS de Innovation, Sciences et Développement économique Canada. Son fonctionnement est soumis aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d’interférences préjudiciables.

2. il doit accepter toute interférence reçue, y compris les interférences

pouvant entraîner un fonctionnement indésirable.Pg. #2Pg. #11

INSTRUCTIONS 1er coup de tirette - Grande vitesse 2ième coup de tirette - Vitesse moyene 3ième coup de tirette - Petite vitesse 4ième coup de tirette - Arrêt du ventilateur Un ventilateur inclus un système d’interrupteur interne complet qui s’opère par tirette. Sur un ventilateur avec un luminaire, deux tirettes seront présentes. Une pour allumer et éteindre la lumière, l’autre pour changer les vitesses du ventilateur. Celle-ci sera indiquée (SPEED) La troisième tirette est pour la fonction de rotation Avant/Arrière du ventilateur. Certains modèles auront un interrupteur à glissière sur le boîtier au lieu d’une tirette. Normalement, la direction du ventilateur est changée deux fois par année. Débit vers le bas pour créer une brise durant l’été et vers le haut pour circuler l’air durant l’hiver. - Pour éviter les dangers d’incendie et de secousses électriques,- MISE EN GARDE: POUR RÉDUIRE LES RISQUES D’INCENDIE, DE CHOQUES ÉLECTRIQUES OU DE BLESSURES CORPORELLES, POSEZ LE VENTILATEUR SUR UNE BOÎTE DE SORTIE ÉLECTRIQUE INDIQUÉE ‘’ACCEPTABLE POUR L’INSTALLATION D’UN VENTILATEUR’’ ET UTILISER LES VIS D’INSTALLATION FOURNIES AVEC LA BOÎTE DE SORTIE.- L’installation du ventilateur doit se faire en gardant une distance minimum de 2.10 mètres (7 pieds) entre le plancher et les parties mobiles du ventilateur. - NE JAMAIS utiliser l’interrupteur de direction lorsque le ventilateur fonctionne. Vous devez fermer le ventilateur, attendre que les pales soient arrêtées, tirez sur l’interrupteur de direction pour ensuite repartir le ventilateur à l’aide de l’interrupteur de vitesses pour le repartir de nouveau dans la direction opposée. MISE EN GARDE utilisez SEULEMENT le contrôle à distance optionnel modèle CQ006. Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contres les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie des fréquences radio. S’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interferences nuisibles aux communications radio. Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Supplier's Declaration of Conformity 47 CFR § 2.1077 Compliance Information Unique Identifier: CANARMNA Responsible Party CanarmInc. 709 East Main Street, Teutopolis, Illinois, USA 62467

2. Le ventilateur est bruyant.3. Le ventilateur oscilleexcessivement.- Assurez-vous que toutes les vis du moteur sont bien serrées.- Assurez-vous que les vis des ferrures de pales sont bien serrées.- Assurez-vous que les marrettes à l’intérieur du logement des interrupteurs ne cognent pas contre les parois du logement.- Si votre ventilateur porte un luminaire assurez-vous que le vis du luminaire au logement soient bien serrées.- Certains ventilateurs sont très sensibles aux signaux émis d’un contrôle à transformateur à vitesse variable ou d’un réducteur. Nous vous suggérons d’utiliser un contrôle approprié à votre ventilateur (voir un représentant pour une liste des contrôles qui sont disponibles).- Allouez 24 heures de rodage pour éliminer certains bruits- Assurez-vous que les pales sont bien vissées aux ferrures de pales.- Assurez-vous que les ferrures sont bien vissées au moteur.- Vérifiez la distance entre le plafond et chacune des pales.- Vérifiez la distance entre chaque pale. Cette distance devrait être la même pour chaque paire de pales. Dévissez la ferrure et repositionnez la pale à la distance voulue et revissez ensuite la ferrure.- Assurez-vous que la demi-sphère est bien engagée dans l’entaille de la cloche.- Assurez-vous que la vis de blocage de la tige soit bien engagée.- Assurez-vous que la ferrure de montage ainsi que la cloche sont bien serrées à la solive.- Assurez-vous qu’aucun crochissement ne s’est produit dans les pales. Pour vérifier ceci mettez vos pales à plat sur une table. Si un crochissement s’est produit, communiquez avec votre représentant au numéro de service à la clientèle indiqué sur la garantie.

1. Fermez le courant au disjoncteur avant l’installation.2. Les connexions électriques doivent être conformes aux codes et ordonnances électriques nationaux CEC, NEC et ANSI/NFPA 70.3. Lorsque vous choisissez l’emplacement du ventilateur assurez-vous que cet endroit permettra une rotation libre des pales sans obstructions.4. Lorsque vous installez le ventilateur à la boîte électrique au plafond, Utilisez une boîte "POUR SOUTIEN D'UN VENTILATEUR" approuvée pour les ventilateurs de plafond (CSA pour le Canada et UL for les E.U.). Assurez-vous que la boîte électrique est bien fixée au plafond et peut supporter le poids du ventilateur.5. AVERTISSEMENT: Pour réduire le risque d’incendie, de choc électrique ou de toute autre blessure, fixez le ventilateur uniquement à une boîte de sortie de courant ou à un système de support portant la mention capable de supporter un ventilateur de 15,9 kg (35 lb) ou moins, au moyen des vis de montage fournies avec la boîte de sortie de courant. La plupart des boîtes de sortie de courant utilisées couramment pour le support de luminaires ne conviennent pas aux ventilateurs et peuvent devoir être remplacées. En cas de doute, consultez un électricien qualifié.6. Pour votre référence, le poids approximatif du ventilateur est 48’’, 8.0 kgs(17.63lbs), 52’’, 9.0 kgs (19.84lbs)DEPANNAGE PROBLEME SUGGESTION1. Le ventilateur ne - Vérifiez les fusibles au disjoncteur.démarre pas. - Vérifiez les connexions électriques au ventilateur.- Vérifiez les connexions électriques dans le logement des interrupteurs.Fermez le courant aux deux derniers items. Pg. #3 Pg. #10

A. Support de montage B. Cloche C. Tige de suspension D. Couvercle du collet E. Moteur du ventilateur F. Plaque pare-étincelles G. Globe de verre

Pale Pour modèle Calibre VIPour modèle Preston III ou Cove II ou Moderne IV ou Mill

- Posez le vitre sur la ventillateur et tournez pour barrer en place. MISE EN GARDE: ASSUREZ-VOUS QUE LE COURANT EST FERME

AVANT DE FAIRE L’INSTALLATION

MISE EN GARDE: Vérifiez toutes vos connexions, toutes les vis de blocage et les vis afin qu’elles soient bien serrées avant de procéder à la prochaine étape.MoteurLuminaireGlobe lllust.8 lllust.1a lllust.1b Pour nettoyer le luminaire, éteignez-le, attendez qu’il soit froid, puis nettoyez-le avec linge propre et doux.1

- Posez les deux vis et rondelles sur la plaque de montage (indiqué par B sur le diagramme) qui correspondent avec les fentes sur la cloche. Vissez en deux tours.- Placez la cloche sur la plaque de montage en alignant les fentes aux vis, indiquées par B sur le diagramme, et tournez en bloquant en place.- Mettre en position et serrez en place à l’aide des deux vis et rondelles (indiquées par A sur le diagramme) et serrez alors les deux vis (indiquées par B sur le diagramme).

CONNEXIONS ÉLECTRIQUES Rondelle de fibreRondelle de métalVis de la ferrure de pale Pale Ferrurede pale- Attachez les pales au moteur du ventilateur avec les écrous et les rondelles plates.Pour modèle Calibre : Illust 2a et 2b

ENGAGEZ LA DEMI-SPHERE

(Montage sur Tige Seulement) - Tournez soigneusement le ventilateur jusqu’à ce la fente de la demi-sphère soitengagée dans l’entaille de la cloche. MISE EN GARDE: Omettre d’insérer la languette dans l’ouverture prévue pourrait endommager les fils et ca user une secousse électrique ou un incendie.

BRANCHEZ LES FILS NOIR, BLANC ET ROUGE OU BLEU N.B.: Lorsque les fils sont branchés, pousser soigneusement les fils et la marrette dans la boîte électrique en vous assurant que les fils ne sont pas gênés par l'hémisphère ou la tige lorsque vous positionnerez la ferrure de montage (pour installation avec tige seulement)

- Branchez le fil blanc de la boîte électrique au fil blanc du ventilateur à l’aide d’une marrette (en sus). - Branchez le fil noir de la boîte électrique au fil noir et au fil rouge ou bleu du ventilateur à l’aide d’une marrette (en sus). N.B.: Le fil rouge ou bleu fournit le courant au luminaire si applicable. N.B.: Lorsque vous installez un ventilateur sur un plafond en pente, assurez-vous que l’entaille sur la ferrure soit face à la pente du plafond. Dépendant de l’angle de cette pente, une tige plus longue peut être requise afin d’empêcher les pales cogner plafond. Tige Demi-sphèreEntaille Illust.lllust.2a - Branchez les connecteurs du luminaire au connecteurs appropriés qui se trouvent dans le logement des interrupteurs du ventilateur.RondellesIllust.7a (A) (B) (B) (A) lllust.2bou BleuFil NoirFil Rougeou BleuLuminaireChaîneVis à luminaireFils Blanclllust.2cGlobe Vis en plastique - Retirez les 4 vis en plastique du luminaire- Posez le verre au luminaire en serrant les 4 vis en plastique siv 4 sel tnarres ne ruetalitnev ud reit îob ua erianimul el resoP - Fil NoirFil Rouge ou Bleu Fil BlancIllust.6Fil BlancPg. #8 Pg. #5 INST INST ALLA ALLA TION TION N.B.: Toutes les vis de blocage doivent être vérifiées avant de procéder à l’installation.

- Posez les pales au moteur en utilisant les vis, les rondelles en métal et les rondelles en fibre. Tournez la pale légèrement lorsqu’elle est installée et recommencez la procédure pour les autres pales.- Posez de nouveau le couvercle sur le dessus du boîtier. Pour modèle Preston III ou Cove II ou Moderne IV ou

Rondelle en métalVis des ferrures de pale

Voir les mises en garde de la Pg. #2avant de brancher votre ventilateur.Fil Vert - Mise à terreFil Noir (Ventilateur) - PouvoirFil Blanc (Ventilateur) - CommunFil Bleu ou Rouge (Luminaire) - Pouvoir - Il existe plusieurs façons de brancher le ventilateur pour satisfaire à vos besoins spécifiques. Si un des moyens mentionnés ne correspond pas à ce que vous désirez, appelez-nous ou visitez votre détaillant le plus pres afin d’obtenir une liste des accessoires de contrôles qui sontdisponibles. - Après avoir effectué les connexions, assurez-vous que les fils mises à terre et le conducteur d’équipement mise à terre soit séparés dans la boîte électrique des conducteurs sans mises à terre. - Assurez-vous que les bouts des fils coupés soient pointés vers le haut et soient poussés soigneusement dans la boîte électrique. BRANCHEZ LE FIL VERT (Mise à terre) N.B.: Lorsque les fils sont branchés, pousser soigneusement les fils et la marrette dans la boîte électrique en vous assurant que les fils ne sont pas gênés par l'hémisphère ou la tige lorsque vous positionnerez la ferrure de montage (pour installation avec tige seulement)

lllust.2e lllust.2d lllust.2c - Enlevez le couvercle dudessus du boîtier. Mill : Illust 2c, 2d et 2e - Branchez le fil vert de la boîte électrique au fil vert de la ferrure de montage et de la tige à l’aide d’une marrette (en sus).- Branchez le fil vert de la boîte électrique au fil vert de la ferrure de montage à l’aide d’une marrette (en sus).

- Installez le crochet en J en travers du centre de la boîte électrique puis en travers de la solive de bois.- Fixez la ferrure de montage et le joint de caoutchouc à la boîte électrique.- Suspendez le câble de sécurité sur le crochet en J. Pg. #7 Pg.#6 ClocheRondelle deCaoutchoucJoint de caoutchoucMoteurClocheVis du colletet rondelles MONTURE PLAFONNIERE

MONTURE PLAFONNIERE - Enlevez l’anneau de caoutchouc de la cloche. - Posez la cloche sur le dessus du moteur en alignant les 3 grands trous de la cloche avec les 3 vis. - Vissez la cloche au moteur à l’aide des 3 vis et rondelles (incluses) que vous insérerez dans les 3 petits trous de la cloche.

- Prenez le moteur de ventilateur. - Retirez la goupille et le boulon du collet. - Dévissez la vis de blocage du collet jusqu’à ce qu’elle soit à l’intérieur de la surface. - Prenez la tige, la cloche et couvercle du collet . - Posez la tige dans la cloche et couvercle du collet. - Filez les fils du moteur en travers du couvercle de collet, la cloche et de la tige. - Insérez le boulon en travers du trou du collet et de la tige. “Assurez-vous que vous n’endommagez pas ou ne coupez pas les fils.” - Serrez la rondelle plate et le boulon. Fixez en place en insérant la goupille en travers du trou au bout du boulon. - Fixez la tige en position en serrant le vis. Glissez le couvercle du collet afin qu'il soit bien en place avec le logement du moteur.

lllust.3f lllust.3g - Suspendre le ventilateur sur le crochet temporaire ou sur la ferrure d'installation. Yoke Vis deblocageMoteurCouvercel colletCloche Tige GoupilleBoulonColletRondelle Plate lllust.3a lllust.3b lllust.3c lllust.3d lllust.3e Vis deblocageVis deblocageRondelle PlateGoupilleBoulon

Vis de la boîte électrique (en sus) Solive de bois Boîte électrique Joint de caoutchouc Ferrure de montage en J Câble de Sûreté Cloche

Câble de Sûreté Cloche

Crochet en J Crochet Diagramme lllust.3b est pour une installation sur tige. Diagramme lllust.3c est pour une installation semi-plafonnière. MISE EN GARDE: Pour réduire les risques d’incendies, de secoussesElectriques ou de blessures corporelles, installez sur une boîteélectrique listée UL / CSA ayant la notation, Acceptable poursupporter un ventilateur, et utilisez les vis fournies avec cette boîteélectrique. Plafond
