Caractéristiques techniques	Ventilateur de plafond Canarm Calibre XV, diamètre 52 pouces, 5 pales en bois, moteur silencieux, 3 vitesses de fonctionnement.
Utilisation	Idéal pour les espaces de vie, salons, chambres, et bureaux. Peut être utilisé en été pour un effet de refroidissement et en hiver pour redistribuer la chaleur.
Maintenance et réparation	Nettoyage régulier des pales avec un chiffon doux, vérification des vis et des fixations tous les 6 mois. Remplacement du moteur ou des pales en cas de défaillance.
Sécurité	Installation par un professionnel recommandée, respecter les instructions du fabricant, ne pas utiliser en extérieur si non spécifié.
Informations générales	Garantie de 1 an, disponible en plusieurs finitions, compatible avec des télécommandes (vendues séparément).

FOIRE AUX QUESTIONS - Calibre XV Canarm

Comment installer le ventilateur Canarm Calibre XV ?

Pour installer le ventilateur Canarm Calibre XV, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation et de fixer le ventilateur solidement au plafond.

Quels sont les dimensions du ventilateur Canarm Calibre XV ?

Le ventilateur Canarm Calibre XV mesure 132 cm de diamètre.

Comment nettoyer les pales du ventilateur ?

Pour nettoyer les pales du ventilateur, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Le ventilateur Canarm Calibre XV fait du bruit, que faire ?

Si le ventilateur fait du bruit, vérifiez que les pales sont bien fixées et qu'il n'y a pas d'objets bloquant le mouvement. Assurez-vous également que l'installation est correcte et que le ventilateur est bien équilibré.

Est-ce que le ventilateur Canarm Calibre XV a une fonction de réversibilité ?

Oui, le ventilateur Canarm Calibre XV dispose d'une fonction de réversibilité, permettant de changer le sens de rotation des pales pour un meilleur confort en été comme en hiver.

Quelle est la puissance du moteur du ventilateur ?

Le ventilateur Canarm Calibre XV est équipé d'un moteur de 65 W.

Le ventilateur peut-il être utilisé à l'extérieur ?

Non, le ventilateur Canarm Calibre XV est conçu pour un usage intérieur uniquement.

Comment régler la vitesse du ventilateur ?

La vitesse du ventilateur Canarm Calibre XV peut être réglée à l'aide de la télécommande fournie ou du panneau de contrôle situé sur le moteur.

Où puis-je trouver des pièces de rechange pour le ventilateur ?

Les pièces de rechange pour le ventilateur Canarm Calibre XV peuvent être commandées auprès du service client de Canarm ou sur leur site web officiel.

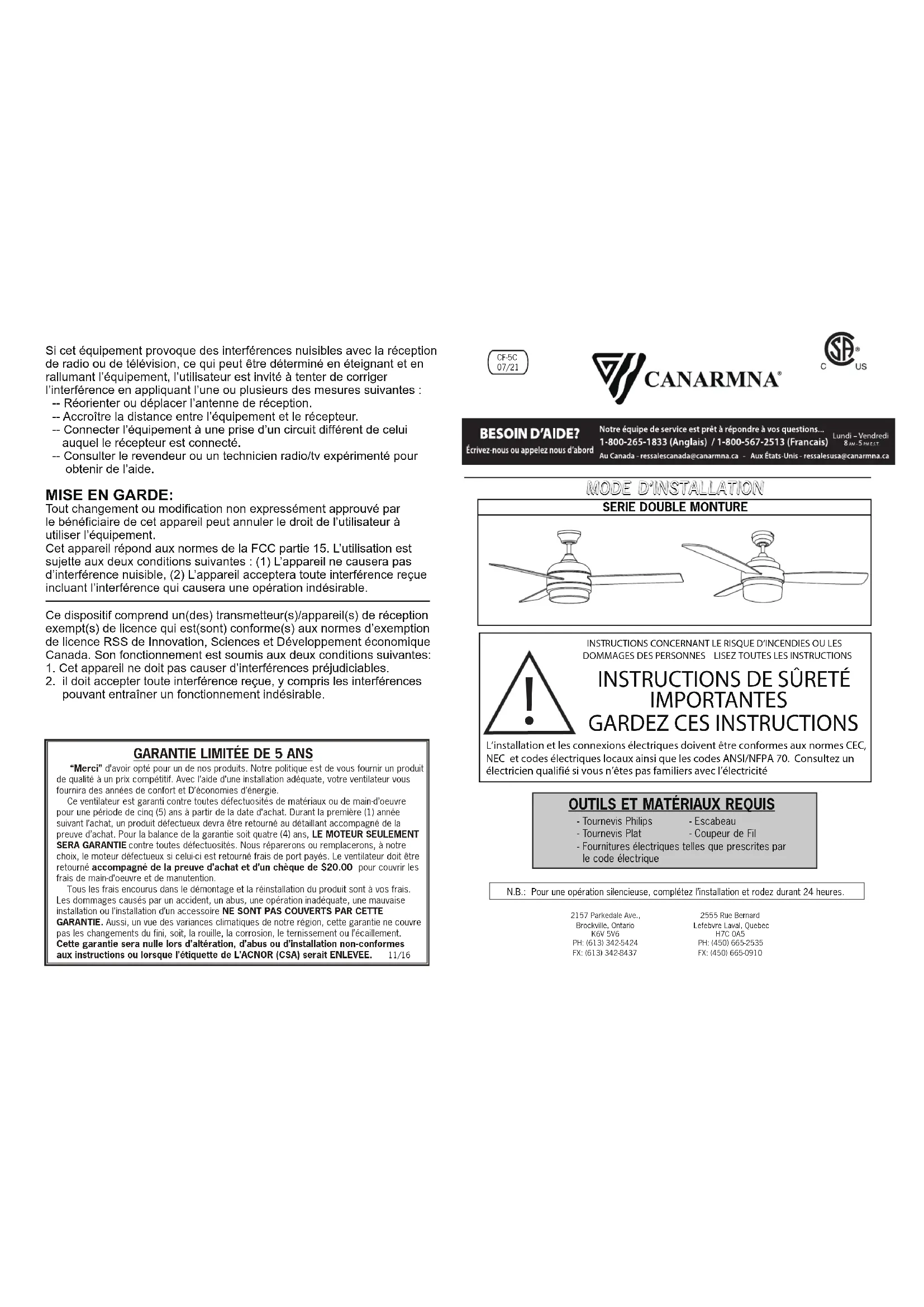

MODE D'EMPLOI Calibre XV Canarm

N.B.: Pour une opération silencieuse, complétez l’installation et rodez durant 24 heures.

- Tournevis Philips- Tournevis Plat- Escabeau- Coupeur de Fil - Fournitures électriques telles que prescrites par le code électrique

L’installation et les connexions électriques doivent être conformes aux normes CEC, NEC et codes électriques locaux ainsi que les codes ANSI/NFPA 70. Consultez un électricien qualifié si vous n’êtes pas familiers avec l’électricité

“Merci” d’avoir opté pour un de nos produits. Notre politique est de vous fournir un produit de qualité à un prix compétitif. Avec l’aide d’une installation adéquate, votre ventilateur vous fournira des années de confort et D’économies d’énergie. Ce ventilateur est garanti contre toutes défectuosités de matériaux ou de main-d’oeuvre pour une période de cinq (5) ans à partir de la date d’achat. Durant la première (1) année suivant l’achat, un produit défectueux devra être retourné au détaillant accompagné de la preuve d’achat. Pour la balance de la garantie soit quatre (4) ans, LE MOTEUR SEULEMENT SERA GARANTIE contre toutes défectuosités. Nous réparerons ou remplacerons, à notre choix, le moteur défectueux si celui-ci est retourné frais de port payés. Le ventilateur doit être retourné accompagné de la preuve d’achat et d’un chèque de $20.00 pour couvrir les frais de main-d’oeuvre et de manutention. Tous les frais encourus dans le démontage et la réinstallation du produit sont à vos frais. Les dommages causés par un accident, un abus, une opération inadéquate, une mauvaise installation ou l’installation d’un accessoire NE SONT PAS COUVERTS PAR CETTE GARANTIE. Aussi, un vue des variances climatiques de notre région, cette garantie ne couvre pas les changements du fini, soit, la rouille, la corrosion, le ternissement ou l’écaillement. Cette garantie sera nulle lors d’altération, d’abus ou d’installation non-conformes aux instructions ou lorsque l’étiquette de L’ACNOR (CSA) serait ENLEVEE. 11/16 2555 Rue Bernard Lefebvre Laval, Quebec H7C 0A5 PH: [phone] FX: [phone] 2157 Parkedale Ave., Brockville, Ontario K6V 5V6 PH: [phone] FX: [phone] Si cet équipement provoque des interférences nuisibles avec la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en rallumant l’équipement, l’utilisateur est invité à tenter de corriger l’interférence en appliquant l’une ou plusieurs des mesures suivantes : -- Réorienter ou déplacer l’antenne de réception. -- Accroître la distance entre l’équipement et le récepteur. -- Connecter l’équipement à une prise d’un circuit différent de celui auquel le récepteur est connecté. -- Consulter le revendeur ou un technicien radio/tv expérimenté pour obtenir de l’aide. MISE EN GARDE: Tout changement ou modification non expressément approuvé par le bénéficiaire de cet appareil peut annuler le droit de l’utilisateur à utiliser l’équipement. Cet appareil répond aux normes de la FCC partie 15. L’utilisation est sujette aux deux conditions suivantes : (1) L’appareil ne causera pas d’interférence nuisible, (2) L’appareil acceptera toute interférence reçue incluant l’interférence qui causera une opération indésirable. Ce dispositif comprend un(des) transmetteur(s)/appareil(s) de réception exempt(s) de licence qui est(sont) conforme(s) aux normes d’exemption de licence RSS de Innovation, Sciences et Développement économique Canada. Son fonctionnement est soumis aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d’interférences préjudiciables.

2. il doit accepter toute interférence reçue, y compris les interférences

pouvant entraîner un fonctionnement indésirable.Pg. #2 Pg. #11 INSTRUCTIONS

• Maintenir la touche enfoncée pour accroître ou décroître l’intensité lumineuse. Grâce à la fonction de mémoire, le luminaire reprendra la même intensité lumineuse après l’avoir éteint et rallumé. Le commutateur à glissière commande le sens de la rotation des pales. Par temps chaud, la rotation renversée (dans le sens de aiguilles) crée un déplacement d’air rafraîchissant, tandis que par temps froid, la rotation vers l’avant (contre le aiguilles) assurera une bonne répartition de la chaleur. Installez 2 piles DC1.5V/AAA (non comprises).Les touches d’opération sur leHI : Le ventilateur fonctionnera à grande vitesseMED: Le ventilateur fonctionnera à vitesse moyenneLOW: Le ventilateur fonctionnera à basse vitesseOFF : Le ventilateur se fermeracontrôle sont les suivantes:LIGHT ON/OFF: Appuyez et relachez immédiatement pour fermer la lumière.DIMMER: Appuyez et tenez pour réduire l’intensité de la lumière au niveauampoule DEL variable.)désiré. (Seulement ampoules incandescentes ou

3. Le ventilateur oscille

excessivement. - Assurez-vous que toutes les vis du moteur sont bien serrées. - Assurez-vous que les vis des ferrures de pales sont bien serrées. - Assurez-vous que les marrettes à l’intérieur du logement des interrupteurs ne cognent pas contre les parois du logement. - Si votre ventilateur porte un luminaire assurez-vous que le vis du luminaire au logement soient bien serrées. - Certains ventilateurs sont très sensibles aux signaux émis d’un contrôle à transformateur à vitesse variable ou d’un réducteur. Nous vous suggérons d’utiliser un contrôle approprié à votre ventilateur (voir un représentant pour une liste des contrôles qui sont disponibles). - Allouez 24 heures de rodage pour éliminer certains bruits - Assurez-vous que les pales sont bien vissées aux ferrures de pales. - Assurez-vous que les ferrures sont bien vissées au moteur. - Vérifiez la distance entre le plafond et chacune des pales. - Vérifiez la distance entre chaque pale. Cette distance devrait être la même pour chaque paire de pales. Dévissez la ferrure et repositionnez la pale à la distance voulue et revissez ensuite la ferrure. - Assurez-vous que la demi-sphère est bien engagée dans l’entaille de la cloche. - Assurez-vous que la vis de blocage de la tige soit bien engagée. - Assurez-vous que la ferrure de montage ainsi que la cloche sont bien serrées à la solive. - Assurez-vous qu’aucun crochissement ne s’est produit dans les pales. Pour vérifier ceci mettez vos pales à plat sur une table. Si un crochissement s’est produit, communiquez avec votre représentant au numéro de service à la clientèle indiqué sur la garantie. Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contres les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie des fréquences radio. S’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interferences nuisibles aux communications radio. Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Supplier's Declaration of Conformity 47 CFR § 2.1077 Compliance Information Unique Identifier: CANARMNA Responsible Party CanarmInc. 709 East Main Street, Teutopolis, Illinois, USA 62467

1. Fermez le courant au disjoncteur avant l’installation.

2. Les connexions électriques doivent être conformes aux codes et ordonnances

électriques nationaux CEC, NEC et ANSI/NFPA 70.

3. Lorsque vous choisissez l’emplacement du ventilateur assurez-vous que cet endroit

permettra une rotation libre des pales sans obstructions.

4. Lorsque vous installez le ventilateur à la boîte électrique au plafond, Utilisez une boîte

"POUR SOUTIEN D'UN VENTILATEUR" approuvée pour les ventilateurs de plafond (CSA pour le Canada et UL for les E.U.). Assurez-vous que la boîte électrique est bien fixée au plafond et peut supporter le poids du ventilateur.

5. AVERTISSEMENT: Pour réduire le risque d’incendie, de choc électrique ou de toute

autre blessure, fixez le ventilateur uniquement à une boîte de sortie de courant ou à un système de support portant la mention capable de supporter un ventilateur de 15,9 kg (35 lb) ou moins, au moyen des vis de montage fournies avec la boîte de sortie de courant. La plupart des boîtes de sortie de courant utilisées couramment pour le support de luminaires ne conviennent pas aux ventilateurs et peuvent devoir être remplacées. En cas de doute, consultez un électricien qualifié.

6. Pour votre référence, le poids approximatif du ventilateur est 48’’, 8.0 kgs(17.63lbs),

- Pour éviter les dangers d’incendie et de secousses électriques, utilisez SEULEMENT le contrôle à distance optionnel modèle CQ005. - MISE EN GARDE: POUR RÉDUIRE LES RISQUES D’INCENDIE, DE CHOQUES ÉLECTRIQUES OU DE BLESSURES CORPORELLES, POSEZ LE VENTILATEUR SUR UNE BOÎTE DE SORTIE ÉLECTRIQUE INDIQUÉE ‘’ACCEPTABLE POUR L’INSTALLATION D’UN VENTILATEUR’’ ET UTILISER LES VIS D’INSTALLATION FOURNIES AVEC LA BOÎTE DE SORTIE. - L’installation du ventilateur doit se faire en gardant une distance minimum de 2.10 mètres (7 pieds) entre le plancher et les parties mobiles du ventilateur. - NE JAMAIS utiliser l’interrupteur de direction lorsque le ventilateur fonctionne. Vous devez fermer le ventilateur, attendre que les pales soient arrêtées, tirez sur l’interrupteur de direction pour ensuite repartir le ventilateur à l’aide de l’interrupteur de vitesses pour le repartir de nouveau dans la direction opposée.TABLEAU DES PIECES A. Support de montage B. Cloche C. Tige de suspension D. Couvercle du collet E. Moteur du ventilateur F. erianimuL G. Globe de verre H. Contrôle à distance

- Posez la vitre sur la ventilateur et tournez pour barrer en place. MISE EN GARDE: ASSUREZ-VOUS QUE LE COURANT EST FERME

AmpouleMoteurLuminaireGlobeAVERTISSEMENT : Vérifiez tous vos branchements et assurez-vous que les vis de serrage et les vis sont bien serrées avant de procéder à la prochaine étape.Pour nettoyer le luminaire, éteignez-le, attendez qu’il soit froid, puis nettoyez-leavec linge propre et doux. - Posez l’ampoule de wattage et de type requis tel qu’indiqué sur la douille. lllust.9 DEPANNAGE PROBLEME SUGGESTION1. Le ventilateur ne - Vérifiez les fusibles au disjoncteur.démarre pas. - Vérifiez les connexions électriques au ventilateur.- Vérifiez les connexions électriques dans le logement des interrupteurs.Fermez le courant aux deux derniers items.1

Pg. #4 Pg. #9Rondelle de fibreRondelle de métalVis de la ferrure de pale Pale Ferrurede pale- Attachez les pales au moteur du ventilateur avec les écrous et les rondelles plates.- Branchez les connecteurs du luminaire au connecteurs appropriés qui se trouvent dans le logement des interrupteurs du ventilateur. siv siort sel tnarres ne ruetalitnev ud reit îob ua erianimul el resoP - Vis à luminaireerianimuLFil Rougeou Bleuou BleuFil NoirFils Blanclllust.2alllust.2bN.B.: Lorsque vous installez un ventilateur sur un plafond en pente, assurez-vous que l’entaille sur la ferrure soit face à la pente du plafond. Dépendant de l’angle de cette pente, une tige plus longue peut être requise afin d’empêcher les pales de cogner le plafond.

- Posez les deux vis et rondelles sur la plaque de montage (indiqué par B sur le diagramme) qui correspondent avec les fentes sur la cloche. Vissez en deux tours.- Placez la cloche sur la plaque de montage en alignant les fentes aux vis, indiquées par B sur le diagramme, et tournez en bloquant en place.- Mettre en position et serrez en place à l’aide des deux vis et rondelles (indiquées par A sur le diagramme) et serrez alors les deux vis (indiquées par

(Montage sur Tige Seulement) - Tournez soigneusement le ventilateur jusqu’à ce la fente de la demi-sphère soitengagée dans l’entaille de la cloche. MISE EN GARDE: Omettre d’insérer la languette dans l’ouverture prévue pourrait endommager les fils et causer une secousse électrique ou un incendie.lllust.8a lllust.8b Tige Demi-sphère Entaille Rondelles (A) (B) (B) (A)

ANTENNA (Laissez non connecté et ne pas couper)Pg. #8Pg. #5 INST INST ALLA ALLA TION TION N.B.: Toutes les vis de blocage doivent être vérifiées avant de procéder à l’installation.

- Prenez le moteur de ventilateur.- Retirez la goupille et le boulon du collet.- Dévissez la vis de blocage du collet jusqu’à ce qu’elle soit à l’intérieur de la surface.- Prenez la tige, la cloche et couvercle du collet .- Posez la tige dans la cloche et couvercle du collet. Faufillez les fils du moteur en travers du couvercle de collet, la cloche et de la tige.- Insérez le boulon en travers du trou du collet et de la tige. “Assurez-vous que vous n’endommagez pas ou ne coupez pas les fils.”- Serrez la rondelle plate et le boulon. Fixez en place en insérant la goupille en travers du trou au bout du boulon.- Fixez la tige en position en serrant le vis. Glissez le couvercle du collet afin qu'il soit bien en place avec le logement du moteur.

lllust.6 Fonction éclairage Interrupteur de sélection - Poussez soigneusement les fils et les connecteurs dans la boîte électrique au plafond. - Placez le receveur

l'intérieur de la cloche tel qu'illustré

Supportde montageRéceptorCloche

BLUE ANTENNA 120V CIRCUIT lllust.7a VENTILATEUR NOIR BLANC NOIR BLANC NOIR BLANC BLUE Processus d’apprentissageInterrupteur de sélection de la fonction éclairage-. Si une ampoule fluorescente est utilisée, glissez le bouton de fonction à la position « O ».-. Si une ampoule régulière incandescente est utilisée, glissez le bouton de fonction à la position « DIM ».-. Après avoir installé le ventilateur, allumez le ventilateur. Ouvrez le couvercle de la batterie et installez les batterie DC1.5V / AAA 2mcx qui ne sont pas inclues. Utilisez un stylo pour enfoncer et tenir le boutton « LEARN » pendant 1 à 3 secondes.-. Le ventilateur sera à « OFF » et puis à « ON » à vitesse moyenne. Cela indiquera que le processus d’apprentissage est complété.-. Veuillez prendre note que le processus doit se faire dans les 30 secondes suivant la mise sous tension.-. Si vous remplacez les batteries, vous n’aurez pas à refaire le processus d’apprentissage.-. Prendre note que le transmetteur peut se coupler avec plusieurs récepteurs grâce au processus d’apprentissage. -. Assurez-vous de ne pas allumer d’autres ventilateurs durant l’apprentissage.INSTALLATION DU SUPPORT DE MONTAGE - Installez le crochet en J en travers du centre de la boîte électrique puis en travers de la solive de bois. - Fixez la ferrure de montage et le joint de caoutchouc à la boîte électrique. - Suspendez le câble de sécurité sur le crochet en J. MISE EN GARDE: Pour réduire les risques d’incendies, de secousses Electriques ou de blessures corporelles, installez sur une boîte électrique listée UL /CSA ayant la notation, Acceptable pour supporter un ventilateur, et utilisez les vis fournies avec cette boîte électrique.Pg. #7Pg.#6ClocheRondelle deCaoutchoucJoint de caoutchoucMoteurClocheVis du colletet rondellesMONTURE PLAFONNIERE- Enlevez l’anneau de caoutchouc de la cloche.- Posez la cloche sur le dessus du moteur en alignant les 3 grands trous de la cloche avec les 3 vis.- Vissez la cloche au moteur à l’aide des 3 vis et rondelles (incluses) que vous insérerez dans les 3 petits trous de la cloche.

lllust.3f lllust.3g - Suspendre le ventilateur sur le crochet temporaire ou sur la ferrure d'installation. lllust.4alllust.4blllust.4c

Vis de la boîte électrique(en sus)Solive de bois Boîte électriqueJoint decaoutchoucFerrure demontage en J Câble de Sûreté Cloche

Câble de SûretéCloche ochet Suspension emporai Crochet en J CrochetDiagramme lllust.4b est pour une installation sur tige.Diagramme lllust.4c est pour une installation semi-plafonnière. Faites les connexions suivantes (lllust.5) au moyen des connecteurs fournis : - raccordez le fil VERT du ventilateur au fil DÉNUDÉ (mise à la terre) du récepteur, - raccordez le fil NOIR du récepteur au fil d’alimentation NOIR, - raccordez le fil BLANC du récepteur au fil d’alimentation BLANC, - raccordez le fil BLANC du récepteur (MOTOR N) au fil BLANC du ventilateur, - raccordez le fil NOIR du récepteur (MOTOR L) au fil NOIR du ventilateur, - raccordez le fil BLEU du récepteur (FOR LIGHT) au fil bleu du luminaire. - Après avoir effectué les connexions, assurez-vous que les fils mises à terre et le conducteur d’équipement mise à terre soit séparés dans la électrique des conducteurs sans mises à terre. - Assurez-vous que les bouts des fils coupés soient pointés vers le haut et soient poussés soigneusement dans la boîte électrique.

boîte N.B: Une fois que les fils de la mise à terre sont branchés, poussez tous les fils et les marrettes soigneusement à l’intérieur de la boîte électrique en vous assurant que ces fils ne soient pas gênés par la ferrure de montage, le demi-sphére ou autre pièce.Remarque : Au Québec, l’installation de ce ventilateurdoit être confiée à un électricien qualifié.
