Type de produit	Contacteur électrique pour compensation d'énergie réactive
Marque	ENTES
Modèle	ENTKT2 5C10
Tension de commande	230 V AC 50/60 Hz
Tension nominale d'utilisation	400 V AC (principal) / 220‑240 V AC
Puissance nominale	5 kVAr sous 400 V / 2,8 kVAr sous 220 V
Courant nominal	7,21 A sous 400 V / 7,34 A sous 220 V
Contacts auxiliaires	1 NO, 0 NC
Nombre d'opérations par heure	240
Durée de vie électrique	150 000 cycles
Montage	Sur rail DIN 35 mm
Dimensions (L x H x P)	74 x 80 x 45 mm (estimé)
Poids	Environ 0,4 kg
Fonctions principales	Commutation de condensateurs pour correction du facteur de puissance, limitation des courants d'appel par résistances de précharge intégrées, commutation en parallèle sans déclassement
Entretien	Nettoyage avec un chiffon sec, vérification périodique des connexions et des vis de serrage
Sécurité	Conforme aux normes IEC 60947‑4‑1 et IS/IEC 60947‑4‑1, catégorie AC‑6B ; protection contre les contacts indirects
Pièces détachées	Bobine de commande, contacts auxiliaires, résistances de décharge
Informations générales	Utilisé dans les armoires de compensation d'énergie réactive, pour des applications jusqu'à 100 kVAr en parallèle

FOIRE AUX QUESTIONS - ENTKT2 5C10 ENTES

Quel est le rôle d'un contacteur de compensation ?

Il permet de commuter des condensateurs afin d'améliorer le facteur de puissance du réseau électrique.

Comment installer le contacteur ENTKT2 5C10 ?

Il se monte sur un rail DIN 35 mm. Assurez-vous que la tension de la bobine correspond à votre réseau.

Quelle est la tension de la bobine ?

La bobine est prévue pour une tension de 230 V AC 50/60 Hz (vérifiez le modèle exact).

Puis-je utiliser ce contacteur pour des moteurs ?

Non, il est spécifiquement conçu pour les condensateurs (catégorie AC-6B). Pour les moteurs, utilisez un contacteur standard.

Quelle est la durée de vie électrique ?

La durée de vie électrique est de 150 000 cycles en conditions nominales.

Comment raccorder les condensateurs ?

Connectez les condensateurs aux bornes principales selon le schéma de la notice. Utilisez des résistances de décharge si nécessaires.

Que faire en cas de surchauffe ?

Vérifiez le serrage des connexions, le courant nominal et assurez une ventilation adéquate. Si persiste, consultez un électricien.

Quels sont les signes de défaillance ?

Bruits anormaux, échauffement, ou non-commutation. Vérifiez la tension de commande et les contacts.

Ce contacteur est-il compatible avec des condensateurs basse tension ?

Oui, il est conçu pour des condensateurs basse tension (jusqu'à 440 V AC).

Où trouver des pièces de rechange ?

Les pièces comme la bobine ou les contacts auxiliaires sont disponibles auprès du fabricant ENTES ou de distributeurs agréés.

MODE D'EMPLOI ENTKT2 5C10 ENTES

E/NTES

ENT Serisi Kompanzasyon Kontaktörleri

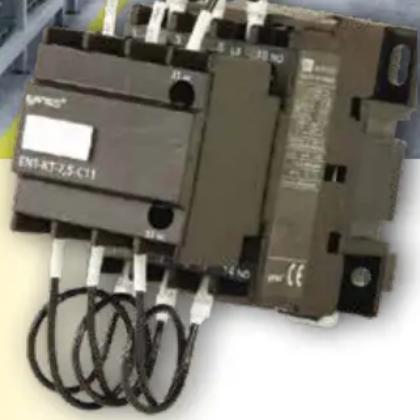

Close-up of an industrial electrical contactor with coiled wires (no visible text or symbols)

Uzun Elektriksel Ömür

Kompakt ve Dayanıklı Tasarım

Entegre Yardımcı Kontak Seçeneği

Neden Kompanzasyon Kontaktörü kullanılır?

Anahtarlama anında, bir kondansatör pratikte kısa devre gibi davranır. Kondansatörün ani akımı (şarj akımı) büyüklüğü, anahtarlama anındaki AC gerilim seviyesine, besleme kablosunun ve güç transformatörlerinin empedansına bağlıdır.

Bireysel kondansatör yüklerinde, şarj akımı tepe değeri, kondansatörün nominal akımının 30 katına kadar çıkabilir. Çok kademeli kondansatörler için ise 180 katından daha yüksek ani akımlar oluşabilir.

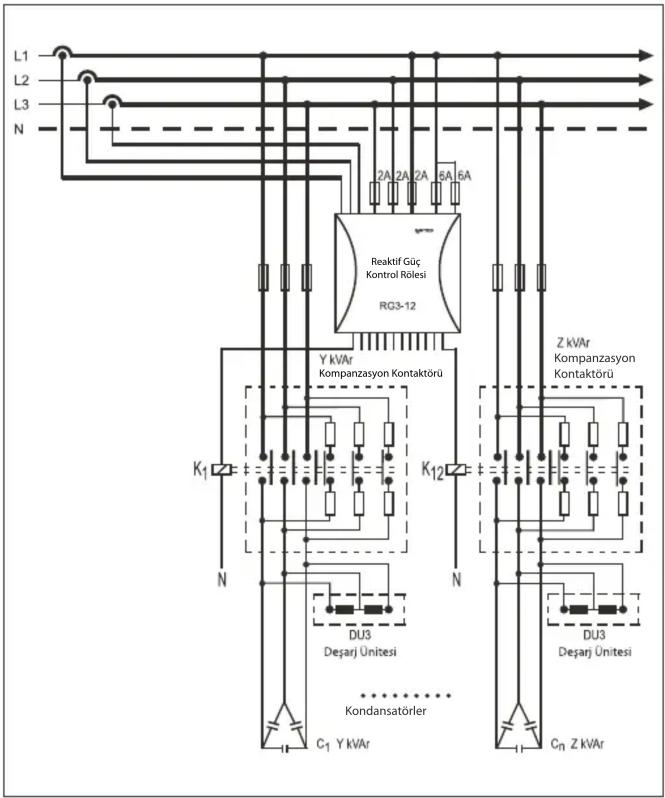

L1 L2 L3 N Reaktif Güç Kontrol Rölesi RG3-12 Y kVAr Kompanzasyon Kontaktörü Z kVAr Kompanzasyon Kontaktörü K1 N K12 DU3 Deşarj Ünitesi Dus3 Deşarj Ünitesi C1 Y kVAr Cn Z kVAr Kondansatörler

Çalışma Prensibi

ENT Serisi Kondansatör Kontaktörleri, Kondansatörlü uygulamaları karşılamak üzere özel olarak tasarlanmıştır. Kontaktörler, üç adet erken kapanan yardımcı kontak bloğu ile donatılmıştır ve her faz için iki hızlı deşarj sönümleme direnci bulunan altı direnç ile seri bağlanmıştır. Bu yapı, ani akımı, kontaktörün yapma kapasitesinin içinde kalacak şekilde sınırlar. Ana kontaklar, normal nominal kondansatör akımını taşıyacak şekilde tasarlanmıştır ve kapanma işlemi sonrası dirençleri etkili bir şekilde kısa devre yapar.

Böyle yüksek akım, başlangıçtaki inrush akımının hem şebeke beslemesinden hem de önceden bağlı olan kondansatörden alınmasından dolayı kontaktör üzerinden geçebilir. Bu tür inrush akım, Standart Kontaktörlerin ana kontaklarını eritmek için yeterli olabilir.

• Akım dalgalanmasını sınırlamak için hızlı deşarj sağlayan seri sönümleme direnci ekleyin.
• Özel Kondansatör Kontaktörü kullanın.

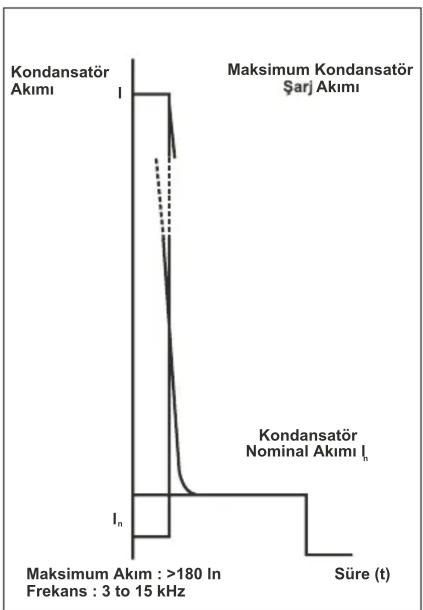

Kondansatör Akımı I Maksimum Kondansatör Şarj Akımı Kondansatör Nominal Akımı Iₙ In Maksimum Akım : >180 In Frekans : 3 to 15 kHz Süre (t)

Bu tasarım, kondansatör yüklerinin güvenli ve verimli bir şekilde anahtarlanması sağlar.

Ürün Serisi

• Kontaktörler; 3 fazlı, 415V AC, 50/60Hz olmak üzere 2,5kVAr'dan 100kVAr'a kadardır.
• IEC 60947-4-1 ve IS/IEC 60947-4-1 AC-6B kullanım kategorisine uygundur

Faydaları:

• IS 13947-4-1 standardına göre AC-6B kullanım kategorisine uygundur.
• Pahalı yedek parça maliyetlerini azaltır.
• Uzun elektriksel ömür sağlar.
• 'Açık' konumda düşük güç kaybı, enerji tasarrufu sağlar.
• Yüksek güvenlik sunar.
• Tehlikeli gerilim riski yoktur.
• Kondansatörlerin paralel anahtarlanması sağlar ve güç düşüşü (de-rating) gerektirmez.
• Daha az bakım ve arıza süresi ile işletme verimliliğini artırır.

Teknik Özellikler

	“Çalışma Gücü (kVAr) 0<55 °C 50/60Hz”				Ani Yardımcı Kontaklar		Saatlik Maksimum Operasyon Sayısı	Anahtarlama Ömrü
	220V-240V 400V-440V
	Güç (kVAr)	Akım @220V	Güç (kVAr)	Akım @400V	NO NC			Uygulama Sayısı
ENT-KT-2,5-C10 1,4 3,67	2,5 3,6 1 0 24	0 150.000
ENT-KT-5-C10 2,8 7,34 5	7,21 1 0 240	150.000
ENT-KT-7,5-C11	4	10,49	7,5	10,82	1	1	240	200.000
ENT-KT-12-C11	6,7	17,58	12,5	18,04	1	1	240	200.000
ENT-KT-16-C11	8,5	22,3	16,7	24,1	1	1	240	200.000
ENT-KT-20-C11	10	26,24	20	28,86	1	1	240	100.000
ENT-KT-25-C11	15	39,36	25	36,08	1	1	240	100.000
ENT-KT-33-C12	20	52,48	33,3	48,06	1	2	240	100.000
ENT-KT-40-C12	25	65,6	40	57,73	1	2	240	100.000
ENT-KT-50-C12	30	78,72	50	72,16	1	2	240	100.000
ENT-KT-60-C12	40	104,97	60	86,6	1	2	240	100.000
ENT-KT-75-C12	40	104,97	75	108,25	1	2	240	100.000
ENT-KT-100-C12	60	262,43	100	144,33	1	2	240	100.000

Teknik Çizimler

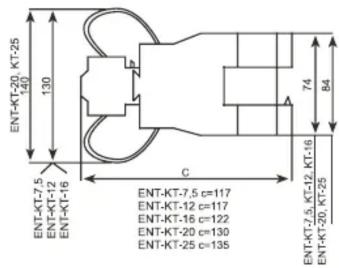

ENT-KT-7,5-C11, ENT-KT-12-C11, ENT-KT-16-C11, ENT-KT-20-C11, ENT-KT-25-C11

ENT-KT-20, KT-25 130 40 74 84 C ENT-KT-7,5 ENT-KT-12 ENT-KT-16 ENT-KT-7,5 c=117 ENT-KT-12 c=117 ENT-KT-16 c=122 ENT-KT-20 c=130 ENT-KT-25 c=135 ENT-KT-2,5, KT-12, KT-16 ENT-KT-20, KT-25

45 56 ENT-KT-7,5, KT-12, KT-16 ENT-KT-20, KT-25

Kontaktör Tipi ENT-KT-2,5-C10 –
ENT-KT-25-C11 : 35 mm DIN raya montaj

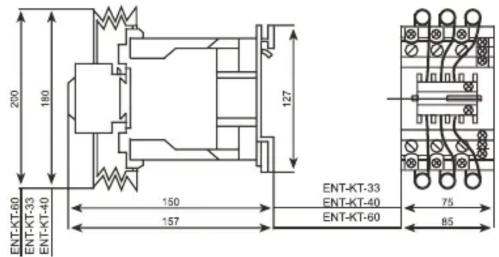

ENT-KT-33-C12, ENT-KT-40-C12, ENT-KT-75-C12, ENT-KT-50-C12 ENT-KT-60-C12

200 180 127 ENT-KT-60 ENT-KT-33 ENT-KT-40 150 157 ENT-KT-33 ENT-KT-40 ENT-KT-60 75 85

Kontaktör Tipi ENT-KT-2,5-C10 –
ENT-KT-25-C11 : 35 mm DIN raya montaj

ENT-KT-2,5-C10, ENT-KT-5-C10

C=80 74

ENT-KT-2,5, KT-5

ENT-KT-2,5, KT-5
contacts: special alloy

ENT-KT-2,5, KT-5
Kontaktör Tipi ENT-KT-2,5-C10 – ENT-KT-25-C11 : 35 mm DIN raya montaj

ENT-KT-100-C12

120 154

154 236

110 95 130
