Dolphin Z1B - Piscine MAYTRONICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur de piscine robotique
Marque	Maytronics
Modèle	Dolphin Z1B
Alimentation entrée	100-125 VAC / 200-230 VAC, 50-60 Hz
Alimentation sortie	<30 VDC
Protection du moteur	IP68
Indice de protection de l'alimentation	IP54
Profondeur minimale	0,80 m
Profondeur maximale	5 m
Type de filtration	Double filtration avec panier
Nettoyage des parois	Oui (grimpe sur les murs)
Brossage actif	Oui
Voyants lumineux	Bleu clignotant (marche normale), vert clignotant (communication) - pour Classic 12+
Cycle de nettoyage	Automatique jusqu'à complétion
Conditions d'eau recommandées	Chlore ≤4 ppm, pH 7.0-7.8, température 6-34°C, NaCl ≤5000 ppm
Distance de sécurité	Alimentation à ≥3 m du bord de la piscine
Entretien courant	Nettoyage du filtre après chaque cycle ; nettoyage mensuel des panneaux
Nettoyage de l'hélice	Procédure décrite dans le manuel
Rangement hors saison	Température 5-45°C, à l'abri du soleil et du gel
Dépannage	Contacter le distributeur ou le centre de service si problème persiste

FOIRE AUX QUESTIONS - Dolphin Z1B MAYTRONICS

Comment installer le Dolphin Z1B ?

Placez l'alimentation à environ 3 m du bord de la piscine, déroulez complètement le câble flottant sans replis, connectez-le à l'alimentation en alignant l'ergot et en tournant dans le sens horaire. Branchez l'alimentation sur une prise de courant (éteinte), puis introduisez le robot dans l'eau et allumez-le.

Quelle est la profondeur d'eau minimale requise ?

Le Dolphin Z1B nécessite une profondeur d'eau minimale de 0,80 m pour fonctionner correctement.

Comment nettoyer le filtre après utilisation ?

Éteignez et débranchez l'alimentation. Ouvrez le couvercle des filtres, soulevez le panier, ouvrez le loquet pour libérer le panneau du bas, puis nettoyez le panier au jet d'eau. Remettez en place avant la prochaine utilisation.

Que faire si le robot ne se déplace pas ?

Vérifiez que le câble flottant est bien connecté à l'alimentation. Débranchez l'alimentation, ouvrez le couvercle de l'hélice et vérifiez qu'elle n'est pas obstruée. Vérifiez aussi les chenilles et les roues.

Comment nettoyer l'hélice ?

Assurez-vous que l'alimentation est éteinte et débranchée. Enlevez les déchets pris dans l'hélice en suivant la procédure de démontage du compartiment de l'hélice décrite dans le manuel (figures 7.2.1 et 7.2.2).

Quelles sont les conditions d'eau recommandées ?

L'eau doit respecter : chlore ≤ 4 ppm, pH entre 7.0 et 7.8, température entre 6 et 34°C, et NaCl ≤ 5000 ppm.

Comment ranger le robot hors saison ?

Videz toute l'eau du robot, nettoyez soigneusement les filtres et panneaux, replacez-les, enroulez le câble sans replis, et stockez-le dans un endroit protégé à l'abri du soleil, des intempéries et du gel, entre 5°C et 45°C.

Que signifie le voyant bleu clignotant ?

Sur le modèle Classic 12+, un voyant bleu clignotant indique un fonctionnement normal du nettoyeur de piscine.

Pourquoi le robot tourne sur lui-même ?

Cela peut être dû à un panier de filtrage bouché, des déchets dans l'hélice, une position incorrecte de l'alimentation, ou une eau hors spécifications. Nettoyez le filtre et l'hélice, ajustez la position de l'alimentation, et corrigez l'état de l'eau.

Comment contacter le service après-vente ?

Si les solutions suggérées dans le manuel ne résolvent pas le problème, veuillez contacter votre distributeur ou le centre de service Maytronics.

MODE D'EMPLOI Dolphin Z1B MAYTRONICS

Mode d'emploi....p. 12

Nettoyeur de piscine robotique Basic 12/Classic 12/Classic 12+ Mode d'emploi

Table des matières

1. INTRODUCTION 13
2. SPECIFICATIONS....13
3. AVERTISSEMENTS ET MESURES DE PRECAUTION ..... 13
   3.1 Avertissements....13
   3.2 Mesures de précaution 13
4. PIECES DU NETTOYEUR DE PISCINE....14
5. UTILISATION DU NETTOYEUR DE PISCINE 15
   5.1 Préparation 15
   5.2 Introduction du nettoyeur dans la piscine 16
   5.3 Voyants lumineux - pour modèle Classic 12+ uniquement 16
   5.4 Sortie du nettoyeur hors de la piscine....17
6. NETTOYAGE DU PANIER DE DOUBLE FILTRAGE....18
   6.1 Nettoyage après usage.... 18
   6.2 Nettoyage périodique 19
7. NETTOYAGE DE L'HELICE....20
8. RANGEMENT HORS SAISON 21
9. DEPANNAGE....22

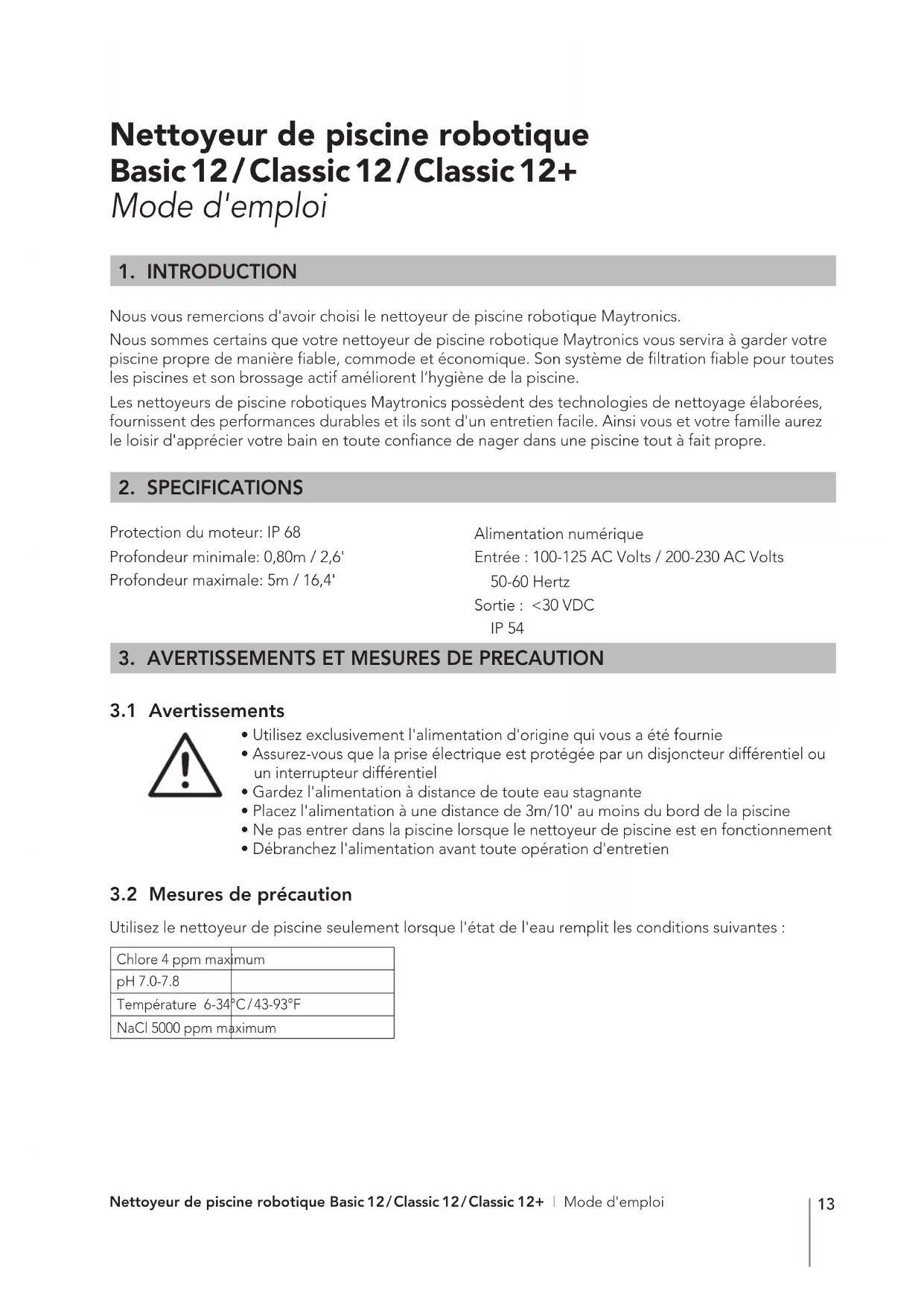

Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+

Mode d'emploi

1. INTRODUCTION

Nous vous remercions d'avoir choisi le nettoyeur de piscine robotique Maytronics.

Nous sommes certains que votre nettoyeur de piscine robotique Maytronics vous servira à garder votre piscine propre de manière fiable, commode et économique. Son système de filtration fiable pour toutes les piscines et son brossage actif améliorent l'hygiène de la piscine.

Les nettoyeurs de piscine robotiques Maytronics possèdent des technologies de nettoyage élaborées, fournissent des performances durables et ils sont d'un entretien facile. Ainsi vous et votre famille aurez le loisir d'apprécier votre bain en toute confiance de nager dans une piscine tout à fait propre.

2. SPECIFICATIONS

Protection du moteur: IP 68

Profondeur minimale: 0,80m / 2,6'

Profondeur maximale: 5m / 16,4'

Alimentation numérique

Entrée : 100-125 AC Volts / 200-230 AC Volts

50-60 Hertz

Sortie : <30 VDC

IP 54

3. AVERTISSEMENTS ET MESURES DE PRECAUTION

3.1 Avertissements

• Utilisez exclusivement l'alimentation d'origine qui vous a été fournie
• Assurez-vous que la prise électrique est protégée par un disjoncteur différentiel ou un interrupteur différentiel
• Gardez l'alimentation à distance de toute eau stagnante
• Placez l'alimentation à une distance de 3m/10' au moins du bord de la piscine
• Ne pas entrer dans la piscine lorsque le nettoyeur de piscine est en fonctionnement
• Débranchez l'alimentation avant toute opération d'entretien

3.2 Mesures de précaution

Utilisez le nettoyeur de piscine seulement lorsque l'état de l'eau remplit les conditions suivantes :

Chlore 4 ppm maximum
pH 7.0-7.8
Température 6-34°C/43-93°F
NaCl 5000 ppm maximum

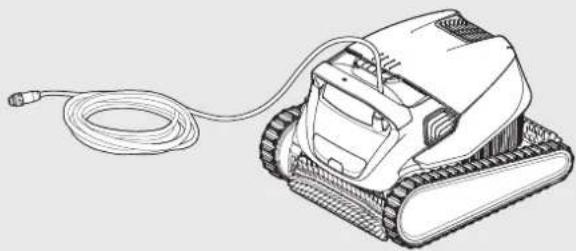

4. PIECES DU NETTOYEUR DE PISCINE

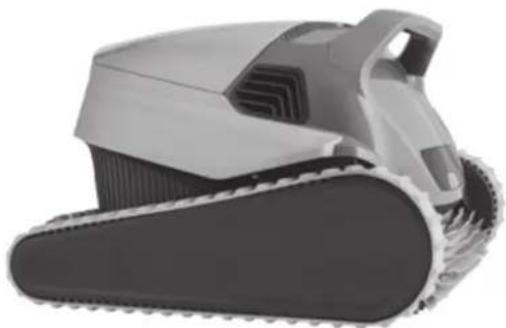

Nettoyeur de piscine du modèle Basic 12 / Classic 12 / Classic 12+

Avant d'utiliser votre nettoyeur de piscine pour la première fois, effectuez les opérations suivantes :

3m/10ft

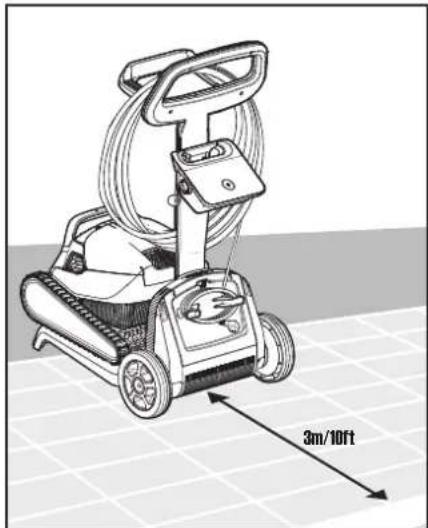

5.1.1 Placez l'alimentation à peu près au milieu de la longueur de la piscine, à une distance de 3m/10' du bord de celle-ci.

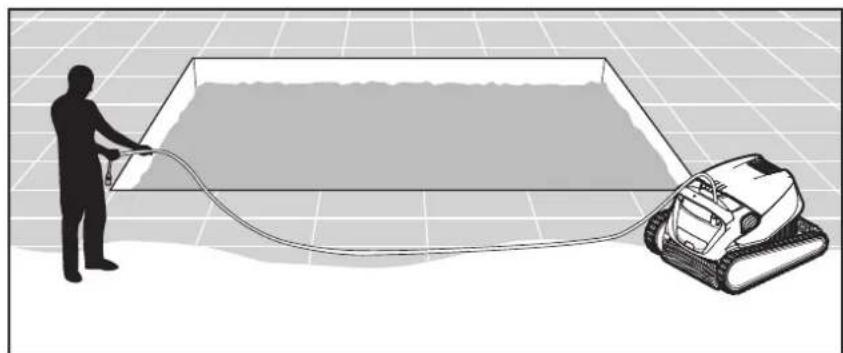

5.1.2 Déroulez complètement le câble et déployez-le de façon à ce qu'il ne comporte pas de replis.

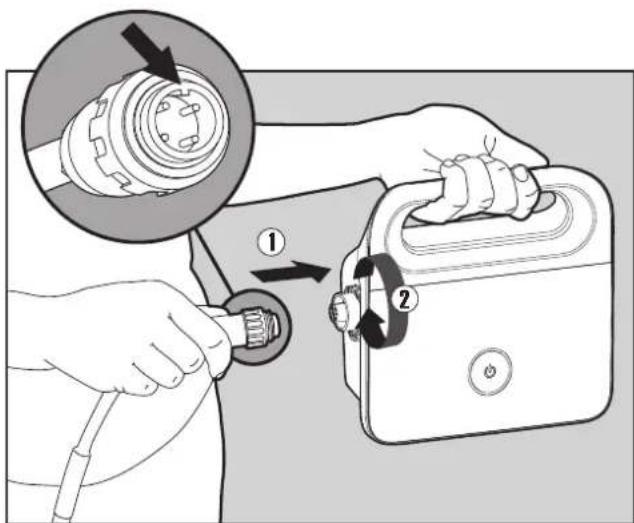

5.1.3 Connectez le câble flottant à l'alimentation, alignez l'ergot du connecteur avec l'encoche de la prise sur l'alimentation (1), puis tournez dans le sens des aiguilles d'une montre (2).

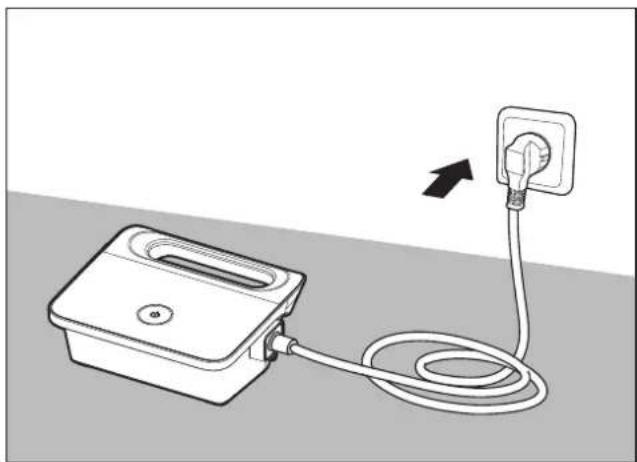

5.1.4 Branchez l'alimentation sur une prise de courant, en la laissant sur la position éteinte.

5.2 Introduction du nettoyeur dans la piscine

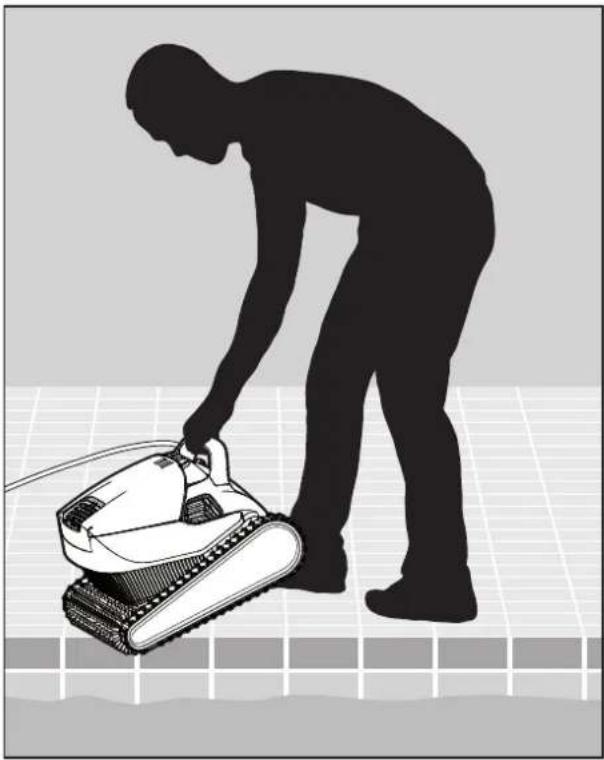

5.2.1 Introduisez le nettoyeur dans la piscine. Lâchez-le et laissez-le descendre jusqu'au fond. Assurez-vous que le câble flottant ne rencontre pas d'obstruction.

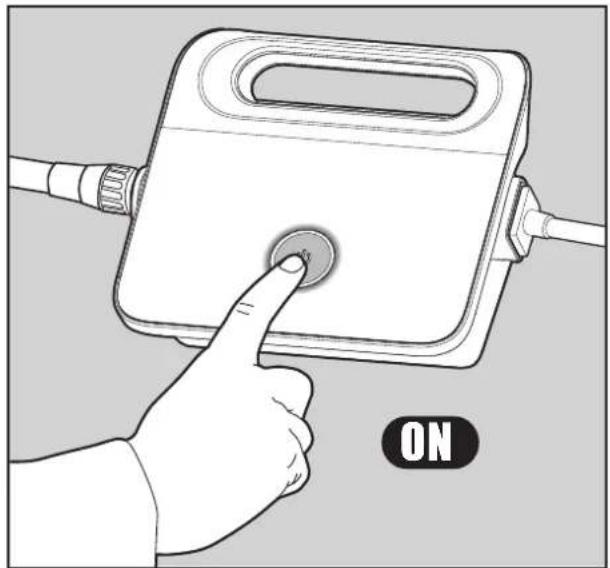

5.2.2 Allumez l'alimentation. Le nettoyeur se met à fonctionner jusqu'à ce qu'il complète le cycle de nettoyage.

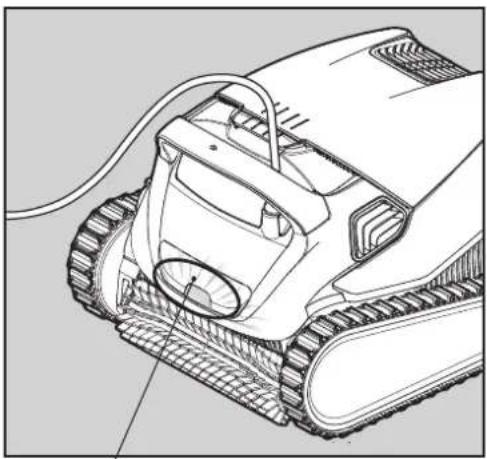

5.3 Voyants lumineux - pour model Classic 12+ uniquement

Voyant Indication
Bleu clignotant Fonctionnement normal du nettoyeur de piscine
Vert clignotant	Communication de la télécommande ou du téléphone intelligent avec le nettoyeur de piscine

5.3.1 Voyants lumineux.

5.4 Sortie du nettoyeur hors de la piscine

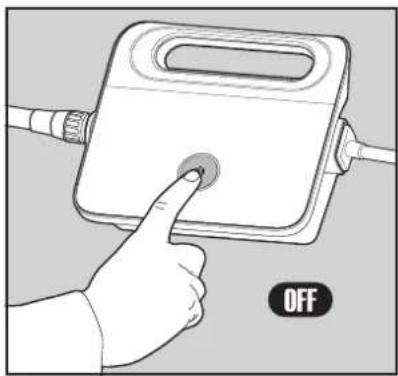

Eteignez l'alimentation et débranchez le câble de la prise de courant.

5.4.1

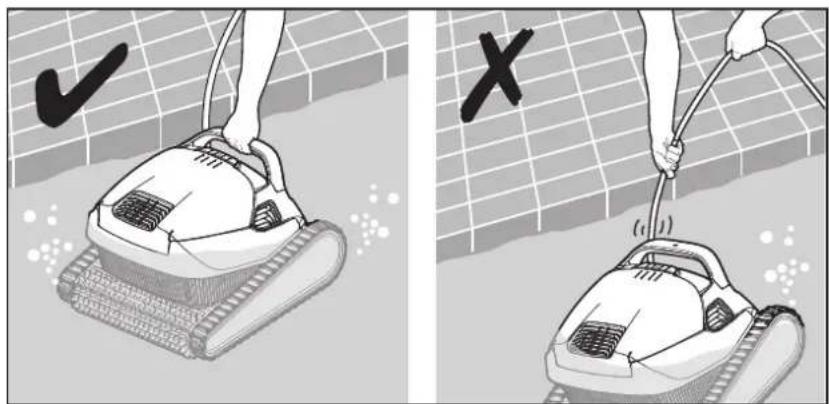

5.4.2 Au moyen du câble flottant, rapprochez le nettoyeur du bord de la piscine. Saisissez la poignée du nettoyeur et sortez celui-ci de la piscine.

NE JAMAIS SORTIR LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE FLOTTANT.

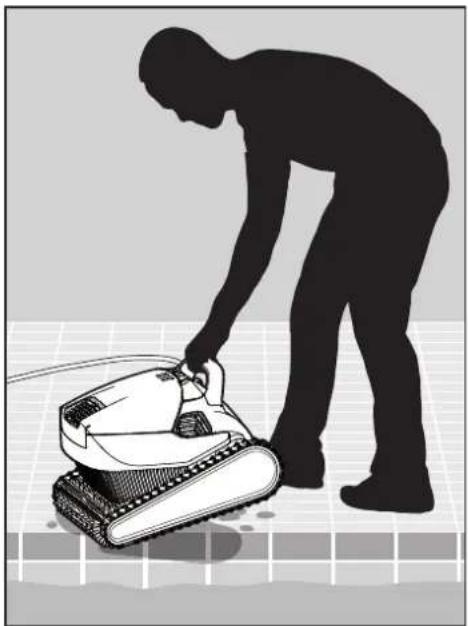

5.4.3 Posez le nettoyeur au bord de la piscine et laissez l'eau se vider.

6. NETTOYAGE DU PANIER DE DOUBLE FILTRAGE

Assurez-vous que l'alimentation est éteinte et débranchée.

Il est fortement recommandé de nettoyer le filtre après chaque cycle de nettoyage.

Attention : Ne laissez pas les panneaux de filtrage sécher avant de les nettoyer.

6.1 Nettoyage après usage – Désassemblage et nettoyage du panier à double filtrage

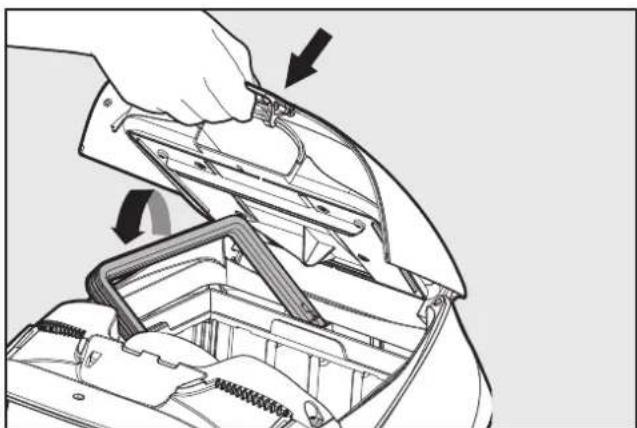

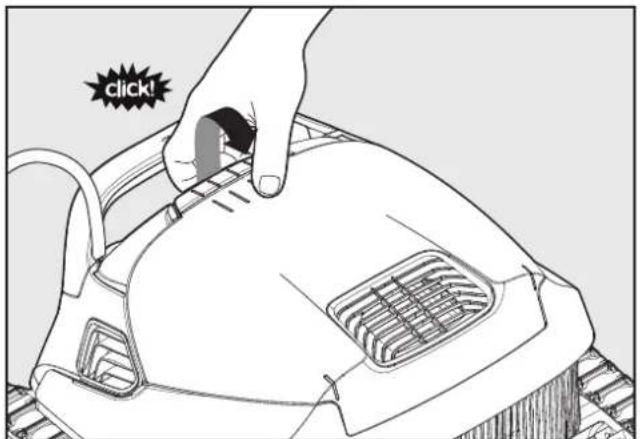

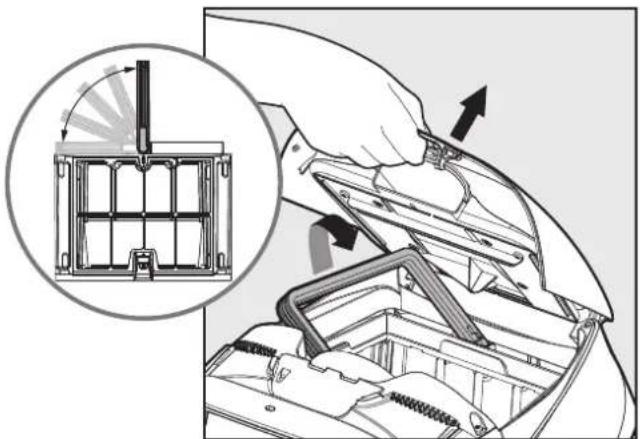

6.1.16 Cuvrez le couvercle des filtres. Lors de l'ouverture du

couvercle des filtres, la poignée se soulève indépendamment.

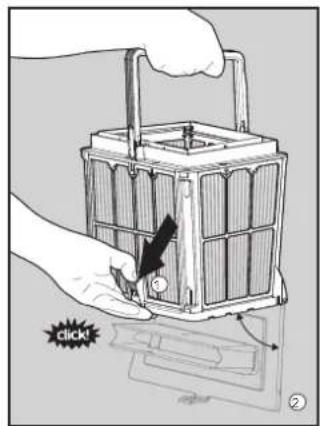

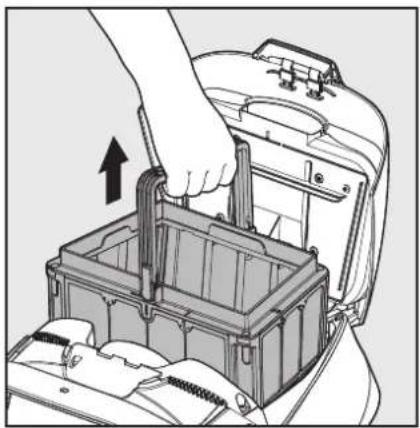

6.1.36 Soulevez le panier. Ouvrez le loquet

click!

elloquet pour relâcher le panneau du bas et extraire les déchets.

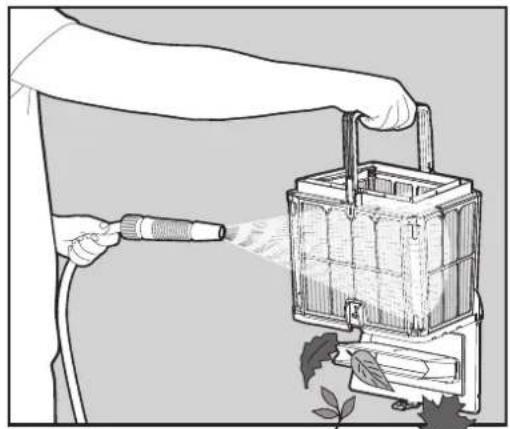

6.1.5 Nettoyez le panier de filtrage au moyen d'un jet d'eau.

6.2 Nettoyage périodique – recommandé au moins une fois par mois

Démontez les 4 panneaux ultrafins du panier extérieur, en suivant la procédure:

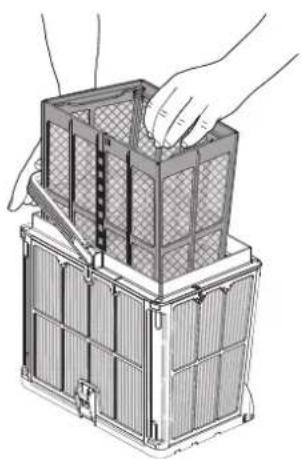

6.2.16 En tenant la poignée baissée, sortez le panier intérieur.

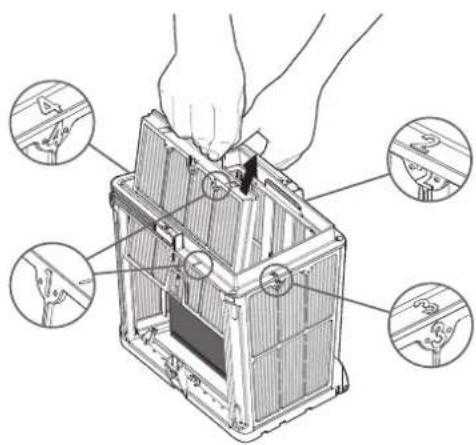

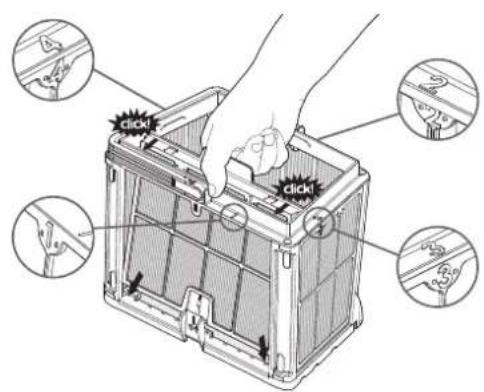

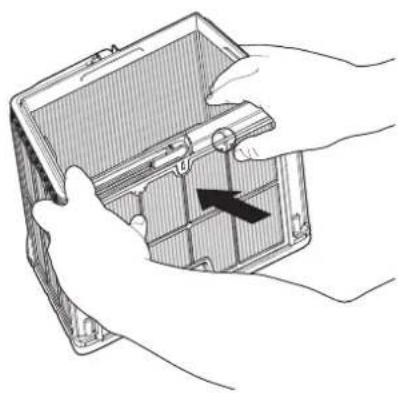

Démontez les panneaux : commencez par presser sur le panneau 1 avec vos pouces.

6.2.3 Continuez à démonter les paniers dans l'ordre des numéros : 2→3→4.

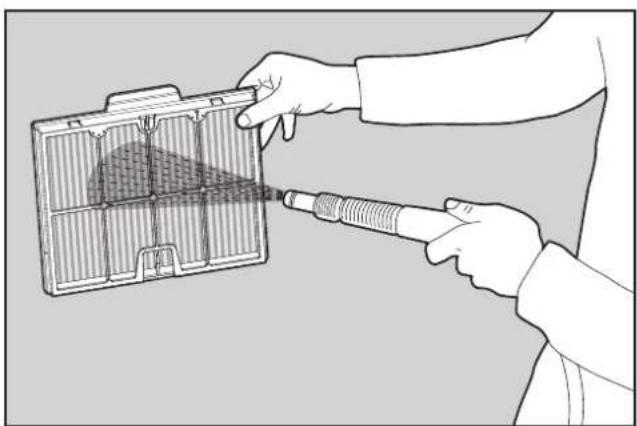

6.2.4 Nettoyez les panneaux de filtrage au moyen d'un jet d'eau.

6.2.5 Remettez les panneaux de filtrage en place dans l'ordre suivant: 4→3→2→1.

6.2.6 Replacez le panier de filtrage intérieur, réinsérez l'assemblage de filtrage dans le nettoyeur et fermez le couvercle.

7. NETTOYAGE DE L'HELICE

7.1 Si vous remarquez que des déchets sont pris dans l'hélice:

Assurez-vous que l'alimentation est éteinte et débranchée.

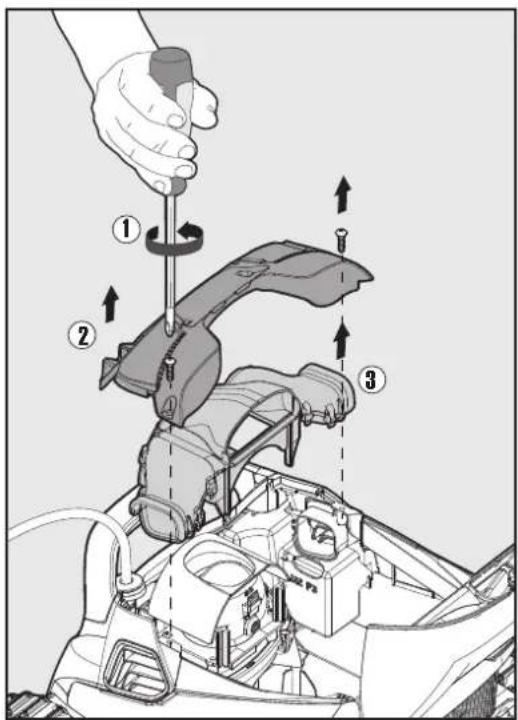

Enlevez les déchets pris dans l'hélice selon la procédure suivante:

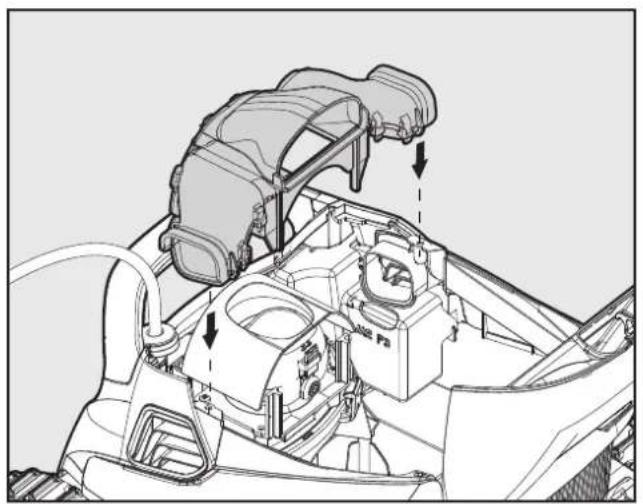

7.2 Remontez le compartiment de l'hélice selon la procédure suivante :

Si le nettoyeur de piscine va se trouver inutilisé pendant une période prolongée, prenez les précautions suivantes:

• Assurez-vous qu'il ne reste pas d'eau à l'intérieur du nettoyeur de piscine
• Nettoyez bien les paniers et les panneaux de filtrage, puis remettez-les en place
• Enroulez soigneusement le câble de façon à ce qu'il ne comporte pas de replis

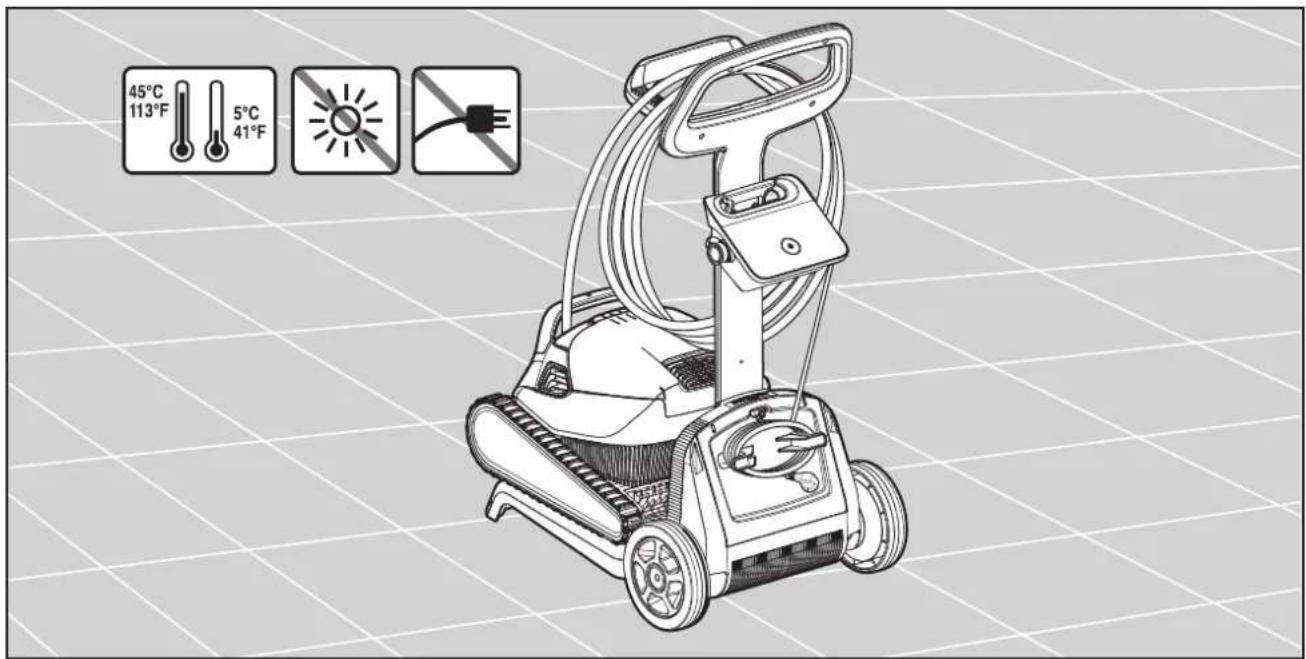

• Entreposez le nettoyeur de piscine dans un endroit protégé, à l'abri de l'atteinte directe du soleil, des intempéries et du gel, à une température située dans la plage 5°-45°C/ 41°-113°F

45°C 113°F 5°C 41°F

9. DEPANAGE

Si les solutions suggérées ne résolvent pas le problème, veuillez contacter votre distributeur ou le centre de service.

Symptôme Cause possible Action correctrice
L'alimentation ou son voyant d'allumage ne fonctionnent pas.	Pas de tension dans la prise du mur.L'alimentation n'a pas été allumée.Le câble d'alimentation n'est pas bien branché dans la prise.	Vérifiez qu'il y a du courant dans la prise.Vérifiez le branchement de l'alimentation et que le bouton d'allumage a été pressé.Vérifiez que le câble d'alimentation est bien branché à fond dans la prise.Eteignez l'alimentation. Attendez 30 secondes, puis rallumez.
Le nettoyeur de piscine ne se déplace pas.	Le câble flottant n'est pas bien connecté à la prise de l'alimentation.Un obstacle obstrue l'hélice, les chenilles ou les roues.	Vérifiez que le câble flottant est bien branché à fond dans la prise de l'alimentation.Débranchez l'alimentation. Ouvrez le couvercle de l'hélice et vérifiez qu'elle n'est pas obstruée. Vérifiez que rien ne bloque les chenilles ou les roues.
Le nettoyeur de piscine tourne sur lui-même.	Panier de filtrage bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.Position incorrecte de l'alimentation.L'eau de la piscine ou les algues dépassent les valeurs spécifiées.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Corrigez l'état de l'eau et de la piscine.
Le nettoyeur de piscine tourne ou se déplace dans une seule direction.	Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).
Le nettoyeur de piscine se déplace, mais il ne nettoie pas la piscine.	Panier de filtrage bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).
Le nettoyeur de piscine ne nettoie qu'une partie de la piscine.	Position incorrecte de l'alimentation.Une longueur insuffisante du câble flottant est libérée pour le fonctionnement correct du nettoyeur de piscine.	Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Vérifiez qu'il y a une longueur suffisante de câble flottant pour que le nettoyeur de piscine puisse atteindre toute la surface de la piscine.Nettoyez le panier de filtrage.
Le câble comporte des replis.	Panier de filtrage bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).Pour éliminer les replis, tendez le câble complètement et laissez-le ainsi pendant une journée au soleil.
Le nettoyeur de piscine ne grimpe pas sur les murs.	Panier de filtrage bouché.Algues sur les murs.Valeur incorrecte du pH.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage.Vérifiez les valeurs des produits chimiques dans l'eau. Des valeurs incorrectes risquent d'encourager le développement des algues, rendant les murs glissants. Si c'est le cas, corrigez, puis brossez les murs.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).

8151668 Ver. 01 12/2015
