MODE D'EMPLOI SX2 600.1 PHOENIX GOLD
Tous les modèles ont une topologie de classe D avec une gamme complète Monoblocs originaux/esclaves pouvant être reliés à un courant puisant - Monoblocs originaux /esclaves pouvant être reliés à une installation à plusieurs amplificateurs - Pontable à canaux - Alimentation à deux étages - Contrôleur de phase et de basse à distance avec Bass Shift@(RBPC) - Entrées symétriques ou asymétriques commutables - Circuit de mise en marche automatique (déactivable) Voyants DEL à trois lumières de l'état de l'amplificateur Protection thermique et contre les surtensions et les courts-circuits Commandes et raccords à montage frontal Sorties intercommunication RCA "pass-through" en Monoblocs - Pré RMS - Port d'écran de contrôle à distance (RMD vendu séparation)
La valeur efficace des puissances nominales mentionnées a moins de 1% THD @ 14.4V
Nombre de canaux : 2
1Ω: S. O.
2Ω: 200W X 2
4Ω: 100W×2
4Ω: pontable 400W x1
Total de la valeur efficace du courant
(somme de la puissance nominale): 400W
Ponable: Oui
Commande de crossover, Butterworth: FLAT/HP/LP
Commande basse à distance et
commande de phase (RBPC)
gycBASSSHIFT®N/A
40Hz EQ 0-6dB boost@40Hz: S. O.
Sélection d'entretiens: Symétrique/
asymétrique commutable
300mV-8v Asymétrique
600mV-16V Symétrique
Sortie de signal: S. O.
Signal-bruit (Standard CEA): 76.5dB
Réponse en fréquence: 10Hz-39KHz @+/-3.0dB
Rendement (moyenne): 88%
Mise en marche automatique:
Taux d'amortissement:
Type de dissipateur de chaleur:
Type de refroidissement:
Tension de service:
Mise en marche automatique
commutable:
Type d'alimentation:
Gestion thermique embarquée
Borne d'alimentation:
Borne d'alimentation:
Fusible recommandé:
Appel de courant moyen
@14.4vMusique
prêts pour RMD optionnel:
Indicateurs à trois lumières;
Vert - Avertissement de surtension
Rouge - fusible interne grillé
Dimensions (Long x L x H):
Oui
Supérieur à 250
Aluminium extrudé
Radiateur
11.0V to16.1V
Oui
deux étages avec OTM
4 indicateurs
12 indicateurs
40A
9A a4ohm
Oui
Bleu - fonctionnement standard
Ambre - CC/courte protection
267mm×216mm×51mm
Specifications de SX2 800.4
La valeur efficace des puissances nominales mentionnées à moins de 1% THD @ 14,4V
Nombre de canaux : 4
1Ω: S. O.
2Ω: 200W×4
4Ω: 150W×4
4Ω: pontable 400W x 2
Total de la valeur efficace du courant
(somme de la puissance nominale) 800W
Pontable: Oui
Contrôle de crossover, Linkwitz-Riley: FLAT/HP/LP
55Hz-4kHz@12dB/Oc
Comprendre à distance et
commande de phase (RBPC) avec
BASS SHIFT@: Oui
40Hz EQ 0-6dB boost@40Hz: S. O.
Sélection d'entrées: Symétrie/
asymétrique cumulable
300mV-8v Asymétrique
600mV-16V Symétrique
Sortie de signal: S. O.
Signal-bruit (Standard CEA): 81.4dB
Réponse en fréquence: 10Hz-39KHz @+/-3.0dB
Rendement (moyenne) : 88%
Mise en marche automatique:
Taux d'amortissement:
Type de dissipateur de chaleur:
Type de refroidissement:
Tension de service:
Mise en marche automatique
commutable:
Type d'alimentation:
Gestion thermique embarquée
Borne d'alimentation:
Borne d'alimentation:
Fusible recommandé:
Appel de courant moyen
@14.4vmusic:
prêt pour RMD optique
Indicateurs à trois lumières:
Vert - Avertissement de surtension
Ambre - CC/courte protection
Rouge - fusible interne grille
Dimensions (Long x Larg x H):
Oui
Supérieur à 200
Aluminium extrudé
Radiateur
11.0V to16.1V
Oui
deux étages avec OTM
4 indicateurs
12 indicateurs
50A
16A a 4 ohm
Oui
Bleu - fonctionnement standard
287mm×216mm×51mm
IMPORTANT: Un certificat de naissance de courant électrique est inclus pour chaque amplificateur.
Les amplificateurs SX2 sont évalués de manière prudente et dépasseront la valeur efficace de la
puissance nominale donnée ici. Toutes les valeurs efficaces de puissance nominale et les mesures
dont à 14,4 volts avec pas plus de 1 % THD.
SpecIFICATIONS de SX2 600.1
La valeur efficace des puissances nominales mentionnées à moins de 1% THD @ 14,4v
Nombre de canaux : 1
1Ω: 600W×1
2Ω: 450W x 1
4Ω: 300W x 1
Total de la valeur efficace du courant
(somme de la puissance nominale): 600W
Pontable:
Commande de crossover, Linkwitz-Riley: HP 10Hz - 120Hz (subsonique)
LP 40Hz - 240Hz @ 24dB/Oct
Comprend basse à distance et
commande de phase (RBPC) avec
BASS SHIFT@: Qui
40Hz EQ 0-6dB boost@40Hz: Oui
Sélection d'entrées: Symétrique/
asymétrique commutable
300mV-8v Asymétrique
600mV-16V Symétrie
Sortie de signal: rapport signal-bruit
2 canaux RCA (Standard CEA): 85.9dB
Réponse en fréquence: 10Hz - 250Hz @ +/-6.0dB
10Hz-39KHz-3dB LP
DE DERIVATION
Rendement (moyenne) : 85%
Mise en marche automatique: Taux d'amortissement :
Capacité MAITRE/ESCLAVE:
Classe de topologie
Type de dissipateur de chaleur.
Type de refroidissement:
Tension de service:
Mise en marche automatique
commutable:
Type d'alimentation:
Gestion thermique embarquée
Borne d'alimentation:
Borne d'alimentation:
Fusible commande:
Appel de courant moyen
@14.4vMusique:
optionnel:
Indicateurs à trois lumières:
Vert - Avertissement de surtension
Ambre - CC/courte protection
Rouge - fusible interne grille
Dimensions (Long x Larg x H):
Oui
Supérieur à 200
OUI
Aluminium extrudé
Radiateur
11.0V to16.1V
Oui
deux étages avec OTM
4 indicateurs
12 Indicateurs
60A
15A à 4 ohm preI pour RMD
Oui
Bleu - fonctionnement standard
337mm×216mm×51mm
SpecIFICATIONS de SX2 1200.1
La valeur efficace des puissances nominales mentionnées à moins de 1% THD @ 14,4v
Nombre de canaux : 1
1Ω 1200W×1
2Ω900W×1
4Ω600W×1
Total de la valeur efficace du courant
(somme de la puissance nominale) 1200W
Ponctuable: S. O.
Contrôle de crossover, Linkwitz-Riley: HP 10Hz - 120Hz (subsonic)
LP 40Hz - 240Hz @ 24dB/Oct
Commande distance et
contrôle de phase (RBPC) avec
BASS SHIFT@: Oui
40Hz EQ 0-6 dB boost@40Hz: Oui
Sélection d'entrées :
asymétrique commutable
300mV-8v Asymétrique
600mV-16V Symétrique
Sortie de signal
2 canaux RCA (Standard CEA) :
Réponse en fréquence :
10Hz39KHz+/-3dB LP
DE DERIVATION
Rendement (moyenne) :
Symétrique/
Signal-bruit a
86.3dB
11Hz-250Hz@+/-6.0dB
85%
Mise en marche automatique:
Taux d'amortissement:
Capacité MAITRE/ESCLAVE:
Type de dissipateur de chaleur:
Type de refroidissement:
Tension de service:
Mise en marche automatique
commutable:
Type d'alimentation:
Gestion thermique embarquée
Borne d'alimentation:
Borne d'alimentation:
Fusible recommandé
Appel de courant moyen
14.4vmusique:
optionnel:
Indicateurs à trois lumières:
Vert - Avertissement de surtension
Ambre - CC/courte protection
Rouge - fusible interne grille
Dimensions (Long x Larg x H):
Oui
Supérieur à 200
OUI
Aluminium extrudé
Radiateur
11.0V to16.1V
Oui
deux étages avec OTM
4 indicateurs
12 indicateurs
90A
26A à 4 ohms préf pour RMD
Oui
Bleu - fonctionnement standard
425mm×216mm×51mm
SpecIFICATIONS de SX2 1200.6
La valeur efficace des puissances nominales mentionnées à moins de 1% THD @ 14,4v
Nombre de canaux : 6
1Ω: 1-4 N/A, 5-6 250W x 2
2Ω: 200W x 6
4Ω: 150W×6
Pontable a 4Ω:
Pontable a 2Ω:
Total de la valeur efficace du courant
(somme de la puissance nominale)
Pontable
Commande de crossover, Linkwitz-Riley: FLAT/ HP/ LP
55Hz-4kHz@12dB/Oc
Canaux 5/6 séparés:
Commande basse à distance et
commande de phase (RBPC) avec
BASS SHIFT: OU
40Hz EQ 0-6dB boost@40Hz: S. O.
Sélection d'entrées: Symétrique/
asymétrique commutable
300mV-8v Asymétrique
600mV-16V Symétrique
Sortie de signal: S. O.
Signal-bruit (Standard CEA): 81.4dB
Réponse en fréquence: 10Hz-39kHz @+/-3.0dB
Rendement (moyenne): 88%
400W×2
1-4 N/A, 5+6500W ×1
300W
Oui
FLAT/HP/LP
Mise en marche automatique:
Taux d'amortissement:
Classe de topologie
Type de dissipateur de chaleur:
Type de refroidissement:
Tension de service:
Mise en marche automatique
commutable:
Type d'alimentation:
Gestion thermique embarquée
Borne d'alimentation:
Borne d'alimentation:
Fusible recommandé:
Appel de courant moyen
@14.4vMusique:
optionnel:
Indicateurs à trois lumières:
Vert-Avertissement de surtension
Ambre - CC/courte protection
Rouge - fusible interne grille
Dimensions (Long x Larg x H):
Oui
Supérieur à 200
Aluminium extrudé
Radiateur
11.0V to 16.1V
Oui
deux étages avec OTM
4 indicateurs
12 indicateurs
75A
24A à 4 ohms préf pour RMD
Oui
Bleu - fonctionnement standard
489mm × 216mm × 51mm
ENTREE De ligne
Branchez les câbles du signal préamplifié de l'appareil source sur ces bornes.
Entrées
Sélectionnez les entrées symétriques ou asymétriques sur la base de votre conception de sources d'entrées pour la meilleure performance S/N.

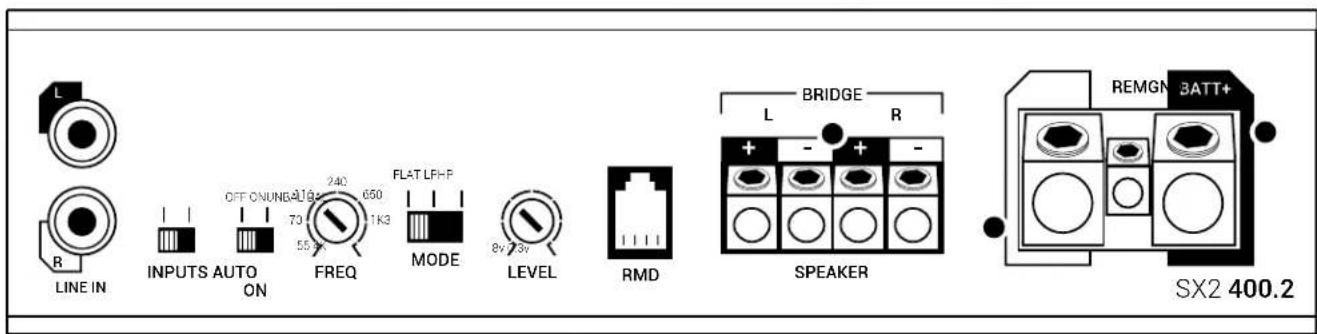

Mise en MARCHE automatique
La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entrée (BTL < 1 v DC) et mettre l'amplificateur en marche. Si votre système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est éteinte (tension sur les fils du signal), mettez le commutateur sur la position OFF et localisez un circuit alternatif ou un appareil PAC pour permettre l'amplificateur en marche.
Réglage de fréquence crossover variable de 55Hz - 4kHz @ 12dB par octave
Utilisé en même temps avec le réglage de fréquence. (FLAT) désactivation sélectionnable, passage-haut (HP) ou passage-bas (LP) Sélectionnez FLAT/HP/LP et réglez ensuite la fréquence sur le point crossover souhaité.

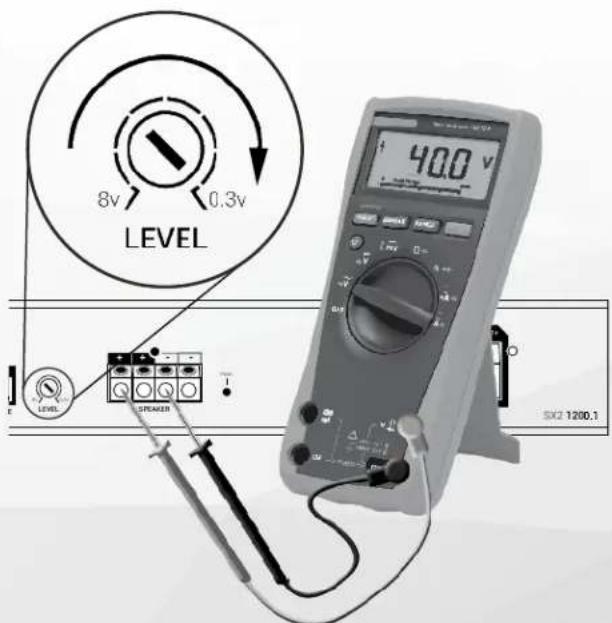

La sensibilité d'entrée, utilise pour faire correspondre ajustement les niveaux de signal d'entrée de la source du signal et maximiser la puissance de l'amplificateur tout en éliminant le bruit. (Level) Le niveau n'est pas une commande de volume, c'est une correspondance de niveau seulement.
Réglez le niveau pour le faire correspondre à la tension de sortie de la source. Comme référence, une gamme de radios de rechange typique dont la puissance est de 2V à 4V. Au minimum, l'utilisation d'un multimètre et d'un équipement de programme de test est très important pour cette étape.
SX2 400.2
Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.
Haut-parleur
Les branchements du haut-parleur peuvent être configurés en stéréo (gauche et droite), mono (L + R) et Mono Mixte (L + R et L et R). L'impédance minimale du haut-parleur est de 20 Ω en stéréo ou 4 Ω Mono/Mono Mixte. Lors de la dérivation de l'amplificateur en une charge Mono, seules les sorties de gauche et de droite seront utilisées.
Cela doit être branché à la borne négative de la batterie de la voiture ou visse à une pièce propre non peinte au chassis du véhicule.
Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.
Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 gauge ou plus grand (sans oxygène) est recommandée pour avoir la meilleure performance possible.
Voyants a trois lumieres
Les voyants DEL à trois lumières de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.
Bleu - fonctionnement standard Ambre - CC/courte protection
Vert - Avertissement de surtension Rouge - fusible interne grille
ENTREE De ligne
Branchez les câbles du signal préamplifié de l'appareil source sur ces bornes. Utilisez 2 ou 4 canaux de signal d'entrée sélectionnables avec le commutateur de MODE D'ENTREE.
Entrées
Sélectionnez les entrées symétriques ou asymétriques sur la base de conception de sources d’entrées pour la base de performance S/N.
Mise en MARCHE automatique
La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entrée (BTL <1V DC) et mettre l'amplificateur en marche. Si votre système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est éteinte (tension sur les fils du signal), mettez
le commutateur sur la position OFF et trouvez un circuit alternatif ou un appareil PAC pour permettre l'amplificateur en marche.
Modeentrée
Signal d'entrée sélectionnable pour 2 ou 4 canaux. Si seulement 2 canaux de signal d'entrée sont disponibles, sélectionnez 2CH pour permettre au signal de se diviser sur CH 3 + 4

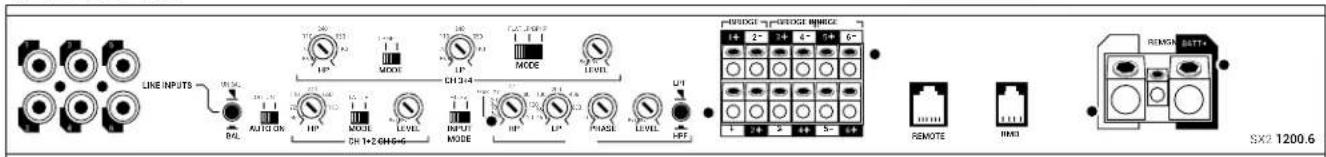

HP1+2
Utilisé en même temps avec le commutateur de MODE. (FLAT) désactiver et sélectionnable ou passée-haut (HP) Si HP est sélectionné, alors règlez sur le point de crossover souhaité, variable de 55Hz - 4kHz @ 12dB par octave.
La sensibilité d'entrée, utilisée pour faire correspondre adéquatement les niveaux de signal d'entrée de la source du signal et maximiser la puissance de l'amplificateur tout en éliminant le bruit. (Level) Le niveau n'est pas une commande de volume, c'est une correspondance de niveau seulement. Réglez le niveau pour le faire correspondre à la tension de sortie de la source. Comme référence, une gamme de radios de rechange typique dont la puissance est de 2v à 4v. Au minimum, l'usage d'un multimètre et d'un programme de test est très important pour cette étape. Des commandes de niveau indépendants sont disponibles pour les canaux 1 + 2 et 3 + 4.
SX2 800.4
Commandes CH 3+4
Utilisez en même temps avec les commutateurs de MODE. (FLAT) déactivé, sélectionnable, salle-haut (HP) ou passe-bande (BP) passe-bas (LP). Sélectionné FLAT/HP/LP/BP, ensuite réglez sur le point de crossover souhaité, variable de 55Hz - 4kHz @ 12dB par octave. Si LP ou BP est ce que vous voulez, mettez les deux commutateurs sur LP+LP ou BP+BP. Si Flat ou HP ont été sélectionnés, le commutateur LP/BP secondaire est désactivé. Stéréo (ST) ou Mono peuvent être aussi utilisés pour les canaux 3+4 selon l'utilisation.
3+4 PEAK (PIC)
Voyant DEL de puissance pic pour les canaux 3+4. Utilisation est utilisée pour le réglage du niveau du caisson d'extremes graves. Réglez le LEVEL (NIVEAU) pour que le voyant DEL PEAK (PIC) clignote lorsque l'amplificateur est utilisé intensivement, mais pas assez pour que le voyant DEL reste allumé de manière continue.
La sélection de LP pour les canaux 3 + 4 met en marche ce port. Ce port est pour brancher le (RBPC) le contrôle de phase et de niveau de basse à distance avec BASS SHIFT. La fonction unique de RBPC avec BASS SHIFT permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0 - 180° du réglage de phase à partir de la position d'écoute. Le bon réglage de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Pour régler et jouer un son test près du chevauchement du crossover auquel le système est réglé, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous serez en mesure de remarquer une hausse dans le volume la « zone idéale ». Maintenant revenez à la zone idéale et faites de petits réglages +/- avant de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler.
Sortie du caisson d'extrêmes graves à votre goût sur la base du programme musical.
Haut-parleur
Les branchements du haut-parleur peuvent être configurés en stéréo (1 et 2 ou 3 et 4). Mono (1 + 2 ou 3 + 4) et Mono mixte (1 et 2, 3 + 4 ). L'impédance minimale du haut-parleur est de 2 en stéréo ou 4 en Mono. Lors de la dérivation de l'amplificateur en une charge Mono, seul 1+ et 2- ou 3+ et 4 les sorties sur les canaux dérivés seront utilisées.
Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.
Cela doit être branché à la borne négative de la batterie de la voiture ou visse à une pièce propre non peinte au châssis du véhicule.
Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant au dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.
Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 gauge ou plus grand (sans oxygène) est recommandée pour avoir la meilleure performance possible.
Voyants à trois lumières
Les voyants DEL à trois lumières de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.
Bleu - fonctionnement standard Vert - Avertissement de surtension
Ambre - CC / Courte protection Rouge - Fusible interne grille
ENTREE De ligne
Branchez les câbles du signal préamplifié de l'appareil source sur ces bornes.
Ligne de SORTIE
Utilisée pour brancher plusieurs amplificateurs sans diminuer la force du signal. Utilisée aussi pour le branchement d'amplificateurs ensemble dans une configuration Maître/Esclave (voir Maître/Esclave)
Sym/asym
Sélectionnez les entrées symétriques ou asymétriques selon votre conception des sources d’entrées pour la performance S/N.
Mise en MARCHE automatique
La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entrée (BTL <1V DC) et mettre l'amplificateur en marche. Si votre système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est éteinte (tension sur les fils du signal), mettez le commutateur sur la position OFF et localisez un circuit alternatif ou un appareil PAC pour mettre l'amplificateur en marche.
SX2 600.1
MAITRE / Esclave
Sélectionnez Master (Maître) en cas d'un seul amplificateur ou de non branchement de plusieurs amplificateurs dans un mode attaché ou relié. Le mode Strapped (Attaché) permettra aux 2 amplificateurs SX2 600.1 d'être associés en tant qu'un seul amplificateur et de conduire une charge de 4Ω en plus de 1200 watts. Le mode relié permettra à n'importe quel nombre d'amplificateurs SX2 600.1 de se brancher à un Master SX2 600.1. Permettant tous les réglages d'amplificateurs branchés à être faits par l'amplificateur Maître. Voir les diagrammes des configurations équivalentes de fils.
LP/Flat
La sélection de LP pour les applications de caisson d'extremes graves mettra aussi l'entrée DISTANTE en marche. Sélectionnez FLAT pour l'utilisation avec le processeur extérieur ou pour toutes les gammes d'applications.
HP règle un crossover passant haut pouvant être utilisé comme un filtre subsonique. Utilisé en même temps avec le commutateur de LP/ FLAT. Si LP est sélectionné, alors réglez HP sur le point de crossover souhaité, variable de 10Hz - 120Hz @ 24dB par octave. Utilisé en général pour aérer les systèmes d'extremes graves et est réglé à la fréquence de syntonisation pour empêcher la saturation du caisson des extremes graves.
PHASE
Réglé à sur l'amplificateur pour permettre l'ajustement du RBPC. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage ajustat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. En cas de non utilisation du RBPC, réglé la phase directement à partir de l'amplificateur. Pour un réglage ajustat, consultez les instructions de RBPC.
SX2 600.1
40HZ EQ
Jusqu'à 6 dB d'amplification des graves @ 40Hz. Ajustez avec l'esprit de moins est plus, vu qu'en général seuls les petits réglages (le cas échéant) sont nécessaires pour la plupart des systèmes modernes. La plupart des systèmes profiteront avantage d'un bon réglage de phase sans avoir besoin d'utiliser l'amplification.
Réglage de fréquence crossover passage-variable de 40Hz - 240Hz @ 24dB par octave
La sélection de LP met ce port en marche. Ce port est pour brancher le (RBPC) le contrôleur de phase et de niveau de basse à distance avec BASS SHIFT®. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage ajusté de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Pour régler et jour un son test près du chevauchement du crossover auquel le système est réglé, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est
en phase avec les autres haut-parleurs dans le système, vous serez en mesure de remarquer une hausse dans le volume la « zone idéale » Maintenant retournez à la zone idéale et faites de petits réglages +/- avant de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler celsa de nouveau. Utilisez la commande de niveau pour régler la puissance du caisson d'extrêmes graves à votre goût sur la base d'un programme musical. REMARQUE: Pour permettre un réglage à partir du contrôleur RBPC, le réglage de phase doit être sur la position de sur l'amplificateur.
PEAK (PIC)
Voyant DEL de la puissance Peak (pic). Utile lorsqu'il est utilisé pour le réglage du niveau du caisson d'extrêmes graves. Réglez le LEVEL (NIVEAU) pour que le voyant DEL PEAK (PIC) clignote lorsque l'amplificateur est utilisé intensivement, mais pas assez pour que le voyant DEL reste allumé de manière continue.
Alimentation monobloque
La sensibilité d’entrée, utilisée pour faire correspondre adecuatement les niveaux de signal d’entrée de la source du signal et maximiser la puissance de l’amplificateur tout en éliminant le bruit. (Level) Le niveau n’est pas un contrôle de volume, c’est une correspondance de niveau seulement. Réglez le niveau pour le faire correspondre à la tension de sortie de la source. Comme référence, une gamme de radios de rechange typique dont la puissance est de 2V à 4V. Au minimum, l’usage d’un multimètre et d’un programme de test est très important pour cette étape.
Haut-parleur
Les branchements des haut-parleurs sont indiqués avec + / - et accepteront des fils de jusqu'à 12 GA.
Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.
MAITRE / Esclave
Le mode relié est utilisé lors de l'utilisation de plusieurs amplificateurs et haut-parleurs afin de les exploiter en concert. L'amplificateur Master (Maître) contrôle tous les amplificateurs esclaves dans cette configuration. Définir l'amplificateur Maître permettra aux amplificateurs esclaves de revenir des doubles exacts de l'amplificateur Maître, cela permettra une installation facile tout en garantissant des résultats prévisibles.
Cela doit être branché à la borne négative de la batterie de la voiture ou visse à une pièce propre non peinte au châssis du véhicule.
Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact.
Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.
Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 gauge ou plus grand (sans oxygène) est recommandée pour avoir la meilleure performance possible.
Voyants a trois lumieres
Les voyants DEL à trois lumières de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.
Bleu - Fonctionnement standard
Vert - Avertissement de surtension
Rouge - fusible interne grille
Ambre - CC / Protection contre les courts-circuits
SX2 600.1 Mode Relié (plusieurs caissons d'extrêmes graves/amplificateurs) Répétez le processus pour autant d'amplificateurs Esclaves qu'il est nécessaire Les réglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maître, les commandes de l'amplificateur esclave sont désactivées en mode esclave
Maître / esclave attachés
Avez-vous un caisson d’extrêmes graves monstre que vous pouvez mettre en marché ? Aucun problème ! Vous pouvez attacher deux SX2 600.1 pour avoir une seule puissance de 1200 watts à 2 ohms.
SX2 600.1 Mode Attaché (plusieurs amplificateurs / seul amplificateur 2Ω minimum)
Cablage adéquat d'amplificateur esclave :
De cette configuration résultera un amplificateur très puissant, mais avec cette puissance vient une responsabilité. Un câblage ajustat est très important, alors veuillez lire et comprendre ces étapes avant de continuer.
L'amplificateur esclave devient un canal négatif dans ce système.
La borne de sortie positive de l'amplificateur Esclave est maintenant la sortie négative du haut-parleur dans cette configuration de système.
Un câble de démarrage entre la borne négative (marquée par -) et la borne négative (marquée par -) doit être branché avant la mise en marche de l'amplificateur.
Le branchement RCA entre les amplificateurs Maître et Esclave doit être ajusté avant la mise en marche de l'amplificateur. Si ces étapes ne sont pas respectées, les deux amplificateurs peuvent être endommagés, et cela n'est pas couvert par la garantie.
Les réglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maître, les commandes de l'amplificateur esclave sont désactivées en mode esclave.
ENTREE De ligne
Branchez les câbles du signal préamplifié de l'appareil source sur ces bornes.
Ligne de SORTIE
Utilisée pour brancher plusieurs amplificateurs sans diminuer la force du signal. Utilisée aussi pour le branchement d'amplificateurs ensemble dans une configuration Maître/Esclave (voir Maître/Esclave)
Sym/asym
Sélectionnez les entrées symétriques ou asymétriques sur la base de conception des sources d'entrées pour la base de performance S/N.
Mise en MARCHE automatique
La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entrée (BTL <1v DC) et mettre l'amplificateur en marche. Si votre système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est éteinte (tension sur les fils du signal), mettez le commutateur sur la position OFF et localisez un circuit alternatif ou un appareil PAC pour mettre l'amplificateur en marche.
MAITRE / Esclave
Sélectionnez Master (Maître) en cas d'un seul amplificateur ou de non branchement de plusieurs amplificateurs, dans les modes attaché ou relié. Le mode attache permettra de combiner deux SX2 1200.1 en tant que seul amplificateur et de conduire une charge de 4 en plus de 2400 watts. Le mode relié permettra à n'importe quel nombre d'amplificateurs SX2 1200.1 de se brancher à un Master SX2 1200.1. Permettant tous les réglages d'amplificateurs branchés à être faits par l'amplificateur Maître. Voir les diagrammes des configurations déquates de fils.
LP/Flat
La sélection de LP pour les applications de caisson d'extrêmes graves mettra aussi l'entrée DISTANTE en marche. Sélectionnez FLAT pour l'utilisation avec le processeur externe ou pour toutes les gammes d'applications.
HP règle un crossover passe-haut pouvant être utilisé comme un filtre subsonique. Utilisez en même temps avec le commutateur de LP/FLAT. Si LP est sélectionné, alors régalez HP sur le point de crossover souhaité, variable de 10Hz - 120Hz @ 24dB par octave. Utilisé en général pour aérer les systèmes d'extremes graves et est réglé à la fréquence de synchronisation pour empêcher la saturation du caisson des extremes graves.
PHASE
Réglez à sur l'amplificateur pour permettre l'ajustement du RBPC. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0 - 180° du réglage de phase à partir de la position d'écoute. Le réglage ajusté de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. En cas de non-utilisation du RBPC, régalez la phase directement à partir de l'amplificateur. Pour un réglage ajusté, consultez les instructions de RBPC.
SX2 1200.1
LINE IN LINE OUT
BAL ON SLAVE FLAT
HP PHSE
40A7FQ 1P
REMOTE
LEVEL
SPEAKER
SX21200.1
40HZ EQ
Jusqu'à 6 dB d'amplification des graves @ 40Hz. Ajustez avec l'esprit que moins est plus, vu qu'en général seuls les petits réglages (le cas échéant) sont nécessaires pour la plupart des systèmes modernes. La plupart des systèmes tireront avantage d'un bon réglage de phase sans avoir besoin d'utiliser l'amplification.
Réglage de fréquence crossover salle-bas variable de 40Hz - 240Hz @ 24dB par octave
La sélection de LP met ce port en marche. Ce port est pour brancher le (RBPC) le contrôleur de phase et de niveau de basse à distance avec BASS SHIFT. La fonction unique de RBPC avec BASS SHIFT permet un réglage partiel de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0 - 180° du réglage de phase à partir de la position d'écoute. Le réglage ajusté de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Pour régler et jour un son test près du chevauchement du crossover auquel le système est réglé, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous
devez être capable de détecter une hausse de volume « La zone idéale » Maintenant retournez la commande à la zone idéale et effectuez de petits réglages +/- afin de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler la puissance du caisson d'extrêmes graves à votre goût sur la base d'un programme musical. REMARQUE: Pour permettre un réglage à partir du contrôleur RBPC, le réglage de phase doit être sur la position de sur l'amplificateur.
PEAK (PIC)
Voyant DEL de la puissance Peak (pic). Utilisé lorsqu'il est utilisé pour le réglage du niveau du caisson d'extrêmes graves. Réglez le LEVEL (NIVEAU) pour que le voyant DEL PEAK (PIC) clignote lorsque l'amplificateur est utilisé intensivement, mais pas assez pour que le voyant DEL reste allumé de manière continue.
SX2 1200.1 amplificateur à alimentation monobloque
La sensibilité d'entrée, utilisée pour faire correspondre adecuatement les niveaux de signal d'entrée de la source du signal et maximiser la puissance de l'amplificateur tout en éliminant le bruit. (Level) Le niveau n'est pas un contrôle de volume, c'est une correspondance de niveau seulement. Réglez le niveau pour le faire correspondre à la tension de sortie de la source. Comme référence, une gamme de radios de rechange typique dont la puissance est de 2v à 4v. Au minimum, l'usage d'un multimètre et d'un programme de test est très important pour cette étape.
Haut-parleur
Les branchements des haut-parleurs sont indiqués avec +/- et accepteront des fils de jusqu'à 12 GA
Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.
Le mode relié est utilisé lors de l'utilisation de plusieurs amplificateurs et haut-parleurs afin de les exploiter en concert. L'amplificateur Master (Maître) contrôle tous les amplificateurs esclaves dans cette configuration. Définir l'amplificateur Maître permettra aux amplificateurs esclaves devenir des doubles exacts de l'amplificateur Maître, cela permettra une installation facile tout en garantissant des résultats prévisibles.
Cela doit être branché à la borne négative de la batterie de la voiture ou visse à une pièce propre non peinte au châssis du véhicule.
Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.
Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 gauge ou plus grand (sans oxygène) est recommandée pour avoir la meilleure performance possible.
Voyants à trois lumières
Les voyants DEL à trois heures de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.
Bleu - fonctionnement standard
Vert - Avertissement de surtension
Rouge - fusible interne grille
Ambre - CC/Protection contre les courts-circuits
SX2 1200.1 Mode RELIE (plusieurs caissons/amplificateurs) Répétez le processus pour autant d'amplificateurs Esclaves qu'il est nécessaire Les réglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maître, les commandes de l'amplificateur esclave sont désactivées en mode esclave
Maître / esclave attachés
Avez-vous un caisson d’extrêmes graves monstre que vous VOULEZ mettre en marche? Aucun problème! Vous pouvez attacher deux SX2 1200.1 pour avoir une seule puissance de 2400 watts à 2 ohms.
SX2 1200.1 Mode Attaché (plusieurs amplificateurs / seul amplificateur 2Ω minimum)
Cablage adéquat d'amplificateur esclave :
De cette configuration résulte un amplificateur très puissant, mais avec cette puissance vient une responsabilité. Un câblage ajustat est très important, alors veillez dire et comprendre ces étapes avant de continuer.
L'amplificateur esclave devient un canal négatif dans ce système.
La borne de sortie positive de l'amplificateur Esclave est maintenant la sortie négative du haut-parleur dans cette configuration de système.
Un câble de démarrage entre la borne négative du Maître (marquée par -) et la borne négative de l'Esclave (marquée par -) doit être branché avant de mettre l'amplificateur en marche. Le branchement RCA entre les amplificateurs Maître et Esclave doit être adéquatement fait, avant la mise en marche de l'amplificateur. Si ces étapes ne sont pas respectées, les deux amplificateurs peuvent être endommagés, et cela n'est pas couvert par la garantie.
Les réglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maître, les commandes de l'amplificateur esclave sont désactivées en mode esclave.
Entrée de ligne
Branchez les cables du signal préamplifié de l'appareil source sur ces bornes. Utilisez 4 ou 6 canaux de signal d'entrée sélectionnables avec le commutateur de MODE D'ENTREE.
Entrées
Sélectionnez les entrées symétriques ou asymétriques sur la base de conception de sources d’entrées pour la base de performance S/N.
Mise en MARCHE automatique
La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entrée (BTL < 1 v DC) et mettre l'amplificateur en marche. Si notre système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est éteinte (tension sur les fils du signal), mettez
le commutateur sur la position OFF et Trouvez un circuit alternatif ou un appareil PAC pour mettre l'amplificateur en marche.
Signal d'entrée sélectionnable pour 4 ou 6 canaux. Si seulement 4 canaux de signal d'entrée sont disponibles, sélectionnez 2CH pour permettre au signal de se diviser sur CH 5 + 6 Sélection 1-4
HP1+2
Utilisé en même temps avec le commutateur de MODE. (FLAT) déactivé et sélectionnable ou passée-haut (HP) Si HP est sélectionné, alors réglez sur le point de crossover souhaité, variable de 55Hz - 4kHz @ 12dB par octave.
La sensibilité d'entrée, utilisée pour faire correspondre adecuatement les niveaux de signal d'entrée de la source du signal et maximiser la puissance de l'amplificateur tout en éliminant le bruit. (Level) Le niveau n'est pas une commande de volume, c'est une correspondance de niveau seulement. Réglez le niveau pour le faire correspondre à la tension de sortie de la source. Comme référence, une gamme de radios de rechange typique dont la puissance est de 2V à 4V. Au minimum, l'usage d'un multimètre et d'un programme de test est très important pour cette étape. Des commandes de niveau indépendantes sont disponibles pour les canaux 1 + 2, 3 + 4 et 5 + 6.
SX2 1200.6
Commandes CH 3+4
Utilisez en même temps avec les commutateurs de MODE. (FLAT) désactivé/sélectionnable, passe-haut (HP) ou passe-bande (BP) passe-bas (LP).
Sélectionnez FLAT/HP/LP/BP ensuite régalez sur le point de crossover souhaité, variable de 55Hz - 4kHz @ 12dB par octave. Si LP ou BP est ce que vous pouvez, mêlez les deux commutateurs sur LP+LP ou BP+BP. Si Flat ou HP ont été sélectionnés, le commutateur LP/BP secondaire est désactivé.
5+6 PEAK (PIC)
Voyant DEL de puissance pic pour les canaux 5+6. Utile lorsqu'il est utilisé pour le réglage du niveau du caisson d'extremes graves. Reglez le LEVEL (NIVEAU) pour que le voyant DEL PEAK (PIC) clignote lorsque l'amplificateur est utilisé intensivement, mais pas assez pour que le voyant DEL reste allumé de manière continue.
Commandes CH 5+6
Utilisez en même temps avec les commutateurs de MODE D'ENTREE. Remarque: La sélection de CH5/6 sur MODE D'ENTREE désactivera les commandes 5 + 6 avec l'exception de niveau. Passe-haut/subsonique/dérivation (HP), passe-bas (LP). Sélectionnez ensuite régalez sur le point de crossover souhaité, variable de 55Hz - 4kHz @ 12dB par octave.
LPF/hpf
La sélection de LPF pour les applications de caisson d'extremes graves mettra aussi l'entrée DISTANTE en marche. Sélectionnez HPF pour l'utilisation avec le processeur extreme ou pour toutes les gammes d'applications. HP désactive les fonctions crossover.
HP règle un crossover hauteur-puissant pouvant être utilisé comme un contrôle subsonique. Utilisé en même temps avec le commutateur LPF/HPF. Si LPF est sélectionné, alors règlez HP sur le point de crossover souhaité, variable de 10Hz - 50kHz
© 24dB par octave. Utilisé en général pour aérer les systèmes d'extrêmes graves et est réglié à la fréquence de syntonisation pour empêcher la saturation du caisson des extrêmes graves.
PHASE
Réglé à 180° sur l'amplificateur pour permettre l'ajustement du RBPC. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage ajusté de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume.
En cas de non utilisation du RBPC, régalez la phase directement à partir de l'amplificateur. Pour un réglage ajusté, consultez les instructions de RBPC.
Haut-parleur
Les branchements du haut-parleur peuvent être configurés en stéréo (1 et 2, 3 et 4 ou 5 et 6). Mono (1 + 2, 3 + 4 et 5 + 6) et Mono mixte (1 et 2, 3 et 4, 5 + 6). L’impédance minimale du haut-parleur est de 2 en stéréo ou 4 en Mono. Lors de la dérivation de l’amplificateur en une charge Mono, seules les sorties 1 + 2 -, 3 + 4 -, 5 + 6 sur les canaux dérivés seront utilisées.
SX2 1200.6 amplificateur doté d'alimentation à six CANAUX
La sélection d'un MODE D'ENTREE 1-4 plus LP pour les canaux 5 + 6 mettra ce port en marche. Ce port est pour brancher le (RBPC) le contrôleur de phase et de niveau de basse à distance avec BASS SHIFT®. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0 - 180° du réglage de phase à partir de la position d'écoute. Le réglage de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Pour régler et jour un son test près du chevauchement du crossover auquel le système est réglé, en général dans la gamme 50 - 100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous serez en mesure de remarquer une hausse dans le volume la « zone idéale ». Maintenant retournez à la zone idéale et faites des petits réglages +/- avant de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler la puissance du caisson d'extrêmes graves à votre goût sur la base d'un programme musical.
Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.
La première étagne si vous utilisez RBPC et planifiez d'utiliser l'option de réglage de phase est de régler la phase sur l'amplificateur branché sur (sauf SX2 800.4)
La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson, des extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d’écoute. Le réglage adéquat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Si vous n’utilisez pas le RBPC du tout ou pas le réglage de phase ; régler la phase directement à partir de l’amplificateur. Ainsi que la syntonisation du niveau des graves et de la phase, le RBPC offre aussi un état d’amplificateur pour l'alimentation et le pic avec le DEL embarqué. Lors du réglage du niveau, vous pouvez facilement détecter si vous êtes en train de saturer l’amplificateur par l’indication du pic qui passe par le clignotement de la lumière fixe.

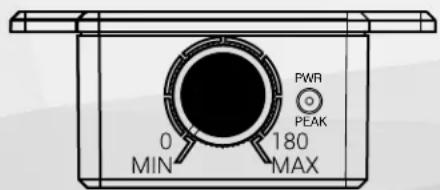

Installation
Branchez le RBPC sur l'amplificateur en utilisant le câble de branchement fourni. Trouvez un endroit convenable qui permet un accès facile aux commandes et montez le RBPC.
Cela doit être branché à la borne négative de la batterie de la voiture ou visse à une pièce propre non peinte au châssis du véhicule.
Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.
Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 gauge ou plus grand (sans oxygène) est recommandée pour avoir la meilleure performance possible.
Voyants à trois lumières
Les voyants DEL à trois lumières de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.
Bleu - fonctionnement standard
Vert - Avertissement de surtension
Ambre-CC/Courte protection
Rouge-Fusible interne grille

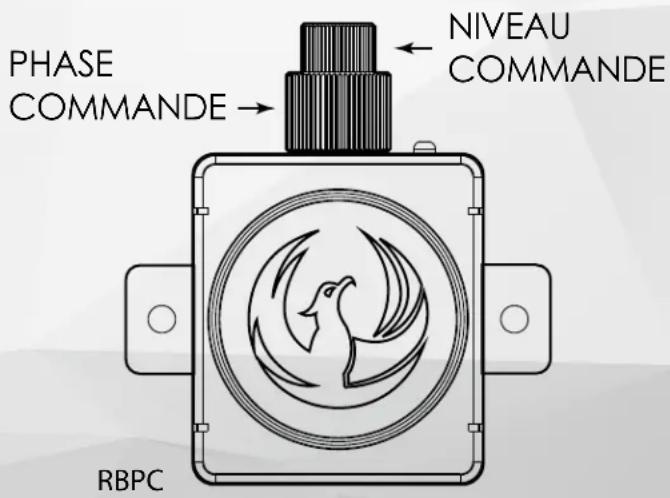

Syntonisation
Pour régler et jour un son est près du chevauchement du crossover auquel le système est réglé, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, régalez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous serez en mesure de remarquer une hausse dans le volume la « zone idéale ». Maintenant retournez à la zone idéale et faites de petits réglages +/- avant de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler la puissance du caisson d'extrêmes graves à votre goût sur la base d'un programme musical.
Syntonisation du système - élémentaire
- Installez tous les fusibles du système.
- Regleez la sensibilité d'entrée de l'amplificateur commandes de (NIVEAU) sur leurs positions minimales [completement anti-horaire].
- Réglez tous les crossovers de l'amplificateur selon la conception de la méthode.
- Faites les réglages préliminaires à la fréquence de crossover. En général, 80Hz est un bon point de départ pour le passage-haut et le passe-bas. Il peut être nécessaire de régler la fréquence de crossover plus tard pour la meilleure qualité de son.
- Si vous utilisez un RBPC, reglez-le au maximum (complètement désactivé).
- Allumez l'appareil principal en réglant le volume au minimum.
- S'assurer visuellement si l'amplificateur est allumé en vérifiant le voyant DEL de l'alimentation.
- Vérifiez l'état de tous les autres composants pour vous assurer qu'ils sont sous tension.
- Reglez les commandes de son de l'appareil, la balance, et le fader au centre (fil). Éteignez tout bruit ou autres options de traitement de signal.
- Réglez la commande du volume de l'appareil principal au volume maximum. Lancez la musique que vous écoutez en général dans le système.
- Augmentez la sensibilité ou le niveau d'entrée sur l'amplificateur jusqu'à ce que les haut-parleurs atteignent une puissance maximale sans distorsion
- Répérez les ajustements de niveau de sensibilité pour tous les autres amplificateurs.
Syntonisation du système - avancée
Syntonisation avancée (méthode recommandée)
- Débranche tous les fils du haut-parleur de l'amplificateur.
- Débranche les câbles RCA des amplificateurs de tout autre système.
- Si vous utilisez RBPC, tournez LEVEL (NIVEAU) complètement dans le sens horaire. (puissance totale)
- Sélectionnez un son test dans la gamme de puissance dans laquelle vous allez brancher l'amplificateur. Passe haut (5kHz), fréquence moyenne (1kHz), bas 80Hz.
- Réglez l'appareil source sur 85 % de puissance totale et lancez le son test sélectionné,
- Avec le réglage du multimètre sur la tension CA, mesure la puissance de l'amplificateur (seulement un canal par commande de niveau est nécessaire)
- Avec le lancement d'un son test, tournez la commande de niveau doucement dans le sens horaire jusqu'à l'affichage de la tension recherchée sur le multimètre. (voir le schéma ci-dessous)
- Répétez cela pour tous les amplificateurs/paires de canaux dans le système.
- Vous venez de régler votre ou vos amplificateur(s) pour travailler avec la puissance maximale. À partir de là, ne reglez pas le niveau plus haut. Rebranchez les haut-parleurs.
Tension de sortie souhaitée de l'amplificateur
| SX2 400.2 | 21 |
| SX2 800.4 | 25 |
| SX2 1200.6 | 25 |
| SX2 600.1 | 34 |
| SX2 1200.1 | 40 |
- Réduisez le volume de l'appareil principal à un niveau acceptable.
- Écoutez à diverses sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'arrière, les graves moyens aux fréquences moyennes, etc. Si un haut-parleur est trop bruyant par rapport à un autre, alors son niveau doit être diminué pour se mélanger correctement avec les autres haut-parleurs.
Remarque: Pour les caissons d'extrêmes graves contrôlés par la commande de niveau à distance, maintenez le réglage de niveau de l'étape 11 ou 12. Utilisez la commande pour mélanger les caissons d'extrêmes graves avec le reste du système. Le volume de caisson d'extrêmes graves changera selon le bruit de la route et les différences dans les enregistrements.
- Réglez les fréquences crossovers pour obtenir le meilleur mélange possible de chaque jeu de haut-parleurs.
- Réglez les commandes de correction de graves sur l'amplificateur, l'appareil principal ou en amont du processeur, si cela augmente la puissance.
Remarque: Utilisez ces commandes avec modération. Chaque amplification de 3db exige de doubler la puissance à 45Hz. Si votre système de caisson d'extrêmes graves exige beaucoup d'amplification pour être performant, cela peut constituer un problème. Recherchez des haut-parleurs de graves en décalage, une boîte de caisson d'extrêmes graves qui coule, ou une grandeur de boîte inadéquate. 17. Lorsque tous les niveaux sont réglés adéquatement, le système atteindra une puissance globale maximale sans distorsion au niveau du volume réglé à l'étape 10.
- Réglez tous les crossovers et écoutez le système.
Assortir les niveaux :
Si les niveaux de puissance ne sont pas égaux, déterminez les haut-parleurs qui sont trop puissants par rapport aux autres. Sélectionnez la commande de niveau de ces haut-parleurs « plus puissants » et diminuez le niveau pour qu'il soit égal à celui des autres. Écoutez de nouveau et réglez encore si cela est nécessaire. N'augmentez pas les niveaux plus haut que le point défini à l'étape 7. Cette méthode donnera la meilleure gamme dynamique, ne présente aucune distorsion et a un bruit de fond très faible.
Voyants a trois lumieres
Grâce aux voyants d'état à trois lumières, le dépannage est facile. Si l'amplificateur ne fonctionne pas, examinez d'abord l'état du courant et dépannez le cas échéant.
Les voyants DEL à trois lumières de l'état de l'amplificateur changeront de couleur selon un nombre de variables système.
Aucune lumière - pas d'alimentation Bleu - Fonctionnement standard Vert - Avertissement de surintension Rouge - Fusible interne grillé - CC/Protection contre les courts-circuits
PAS d'alimentation :
Vérifiez la tension au niveau de l'amplificateur à l'aide d'un multimètre numérique +12v et R (avec l'appareil principal allumé) la tension doit enregistrer entre 11.5v et 16.1V lorsque le fil de mise à la terre de l'amplificateur. Assurez-vous que la mise à la terre de l'amplificateur est ajustée et qu'elle a un branchement solide. Vérifiez le fusible à la batterie. Utilisez un instrument de mesure pour vérifier le branchement d'un bout à l'autre, les coupures ne peuvent pas toujours être visibles. Si le fusible est grillé, vérifie le fil d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, contactez-vous distributeur Phoenix Gold. S'il n'y a pas de court-circuit, remplacez le fusible.
Vérifiez le système de recharge pour couvrir les raisons de la surtension. Assurez-vous à l'aide d'un multimètre numérique que la tension ne dépasse pas 16,1 V
Lumière DEL BLEUE, AUCUN son :
Éteignez l'amplificateur et vérifiez tous les câbles d'entrée et de sortie de signal et les branchements d'alimentation. Vérifiez les haut-parleurs pour les courts-circuits à l'aide d'un multimètre numérique ou en les branchant sur une autre source audio. Après vous être assuré que tout est en ordre, mettez l'amplificateur en marche de nouveau.
Lumière DEL ROUGE :
Fusible interne grillé, adressez-vous à un distributeur autorisé pour la réparation et le dépannage. La conception avancée des amplificateurs SX2 doit protéger l'amplificateur dans presque toute circonstance, un fusible interne grillé est un signal d'alarme significatif que quelque chose d'extraordinaire est en train de se passer et doit être examiné avant le remplacement du fusible. Exemple serait qu'un fusible externe utilisé est plus qu'une valeur recommandée.
Lumière DEL AMBRE :
Protection contre les courts-circuits. Vérifiez tous les branchements. Débranchez tous les fils du haut-parleur et redémarrez l'amplificateur. Si la lampe de l'état retourne à bleu, alors vérifiez les fils du haut-parleur à l'aide d'un multimètre et assurez-vous qu'il n'y a pas de court-circuit dans les fils ou la mise à la terre. Rebranchez les fils du haut-parleur et faites un autre test.
Lumière DEL BLEUE, AUCUN son d'un ou de plusieurs CANAUX :
Vérifie la commande de balance dans l'appareil principal. Vérifie les branchements du haut-parleur. Vérifie le branchement de l'entrée du signal. Très faible puissance : vérifie la commande du fader de l'appareil principal ou le niveau de sensibilité d'entrée de l'amplificateur. Assurez-vous que la commande de fréquence subsonique n'est pas réglée à un niveau trop élevé et que la commande de la fréquence LP n'est pas réglée à un niveau trop bas en même temps.
Arrété frequent de l'amplificateur avec reprise automatique :
Cela indique un arrêt thermique chronique de l'amplificateur à cause de fonctionnement permanent à des températures internes élevées. Une température de fonctionnement élevée peut être causée par une ventilation inadéquate. Assurez-vous que vous n'avez pas une impédance inférieure à celle recommandée. Vérifiez aussi si les haut-parleurs sont endommagés ou si les systèmes crossover sont passifs. Enfin, l'arrêt thermique peut être le résultat d'un fonctionnement normal de l'amplificateur à des niveaux de puissance élevés qui peuvent être résolus par un refroidissement supplémentaire de l'amplificateur, en installant un amplificateur d'une plus grande puissance ou en réduisant le niveau de puissance de l'amplificateur.
Changement de CYCLES de mise sous ou hors tension rapidement :
Si le voyant d'alimentation s'est éteint de manière répétée lorsque le système audio est en marche, vérifiez tous les branchements de mise à la terre. Vérifiez le branchement de l'amplificateur sur la batterie. Vérifiez la tension de batterie. Si celle-ci est faible, rechargez la batterie ou remplacez-la.

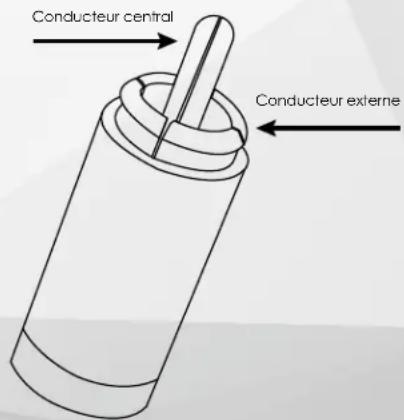

Comment déterminer si votre source (dernier composant envoyant un signal à l'amplificateur) est un signal symétrique ou asymétrique :
Pour l'audio de la voiture, nous utilisons des connecteurs RCA typiques avec deux points de connexion principaux, la broche centrale et le connecteur extérieur. Les connecteurs RCA peuvent être utilisés dans les systèmes symétriques et asymétriques.
Les systèmes asymétriques tirent avantage de l'utilisation des câbles coaxiaux, alors que les systèmes symétriques tirent avantage des paires torsadées. Ceux-ci ne doivent pas être confondus avec les connecteurs symétriques audio XLR Pro qui ont trois conducteurs et représentent un différent type de branchement symétrique.
Ceci est une explication simplifiée, mais assez suffisante pour déterminer le type de système que vous utilisez. Dans un système asymétrique, la pièce exteme de la RCA est reliée à la terre.
Pour faire le test, utilisez votre multimètre numérique réglé sur la continuité et maintenez un fil à la terre et l'autre à la connexion RCA extrême sur toute source. Si la continuité est affichée, alors votre système est asymétrique et vous pouvez faire vos réglages et mettre le type de construction RCA pour accommoder ce style. S'il n'y a pas de continuité, alors le système est symétrique et encore, vous pouvez régler le système.
A Power Brand of AAMP Global.
15500 Lightwave Drive, Suite 202
Clearwater, Florida 33760
P:866-788-4237
info@phoenixgold.com
www.phoenixgold.com
© Copyright 2017
