LABPS6015SM - Commutateur VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur
Tension d'entrée	230 V AC
Courant nominal	15 A
Fréquence	50 Hz
Dimensions	210 x 140 x 60 mm
Poids	1.5 kg
Utilisation	Idéal pour les applications de laboratoire et les tests électriques.
Maintenance	Vérifier régulièrement les connexions et nettoyer les contacts.
Sécurité	Utiliser dans un environnement sec et éviter les surcharges.
Garantie	2 ans
Accessoires inclus	Câbles de connexion et manuel d'utilisation.

FOIRE AUX QUESTIONS - LABPS6015SM VELLEMAN

Comment réinitialiser le VELLEMAN LABPS6015SM ?

Pour réinitialiser le VELLEMAN LABPS6015SM, débranchez l'appareil, attendez quelques secondes, puis rebranchez-le. Cela réinitialisera les paramètres par défaut.

Quel est le voltage de sortie maximal du VELLEMAN LABPS6015SM ?

Le VELLEMAN LABPS6015SM peut fournir un voltage de sortie maximal de 15 V.

Comment régler la tension de sortie ?

Utilisez le bouton de réglage de la tension sur le panneau avant pour ajuster la tension de sortie selon vos besoins.

Que faire si l'affichage ne fonctionne pas ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Si le problème persiste, contactez le service client.

Est-ce que le VELLEMAN LABPS6015SM a une protection contre les courts-circuits ?

Oui, le VELLEMAN LABPS6015SM est équipé d'une protection contre les courts-circuits pour assurer la sécurité de l'appareil et de l'utilisateur.

Comment vérifier le courant de sortie ?

Utilisez le multimètre pour mesurer le courant à la sortie en le connectant en série avec la charge.

Quelle est la puissance maximale de sortie du VELLEMAN LABPS6015SM ?

La puissance maximale de sortie est de 60 W.

Comment utiliser l'appareil pour alimenter un circuit ?

Connectez votre circuit aux bornes de sortie de l'appareil, puis réglez la tension et le courant appropriés avant de mettre l'appareil sous tension.

Le VELLEMAN LABPS6015SM peut-il être utilisé pour des applications de charge ?

Oui, il peut être utilisé pour des applications de charge tant que les spécifications de voltage et de courant ne sont pas dépassées.

Comment savoir si l'appareil est en surcharge ?

L'indicateur de surcharge s'allumera sur le panneau d'affichage si l'appareil est en surcharge. Dans ce cas, réduisez la charge ou réglez le courant.

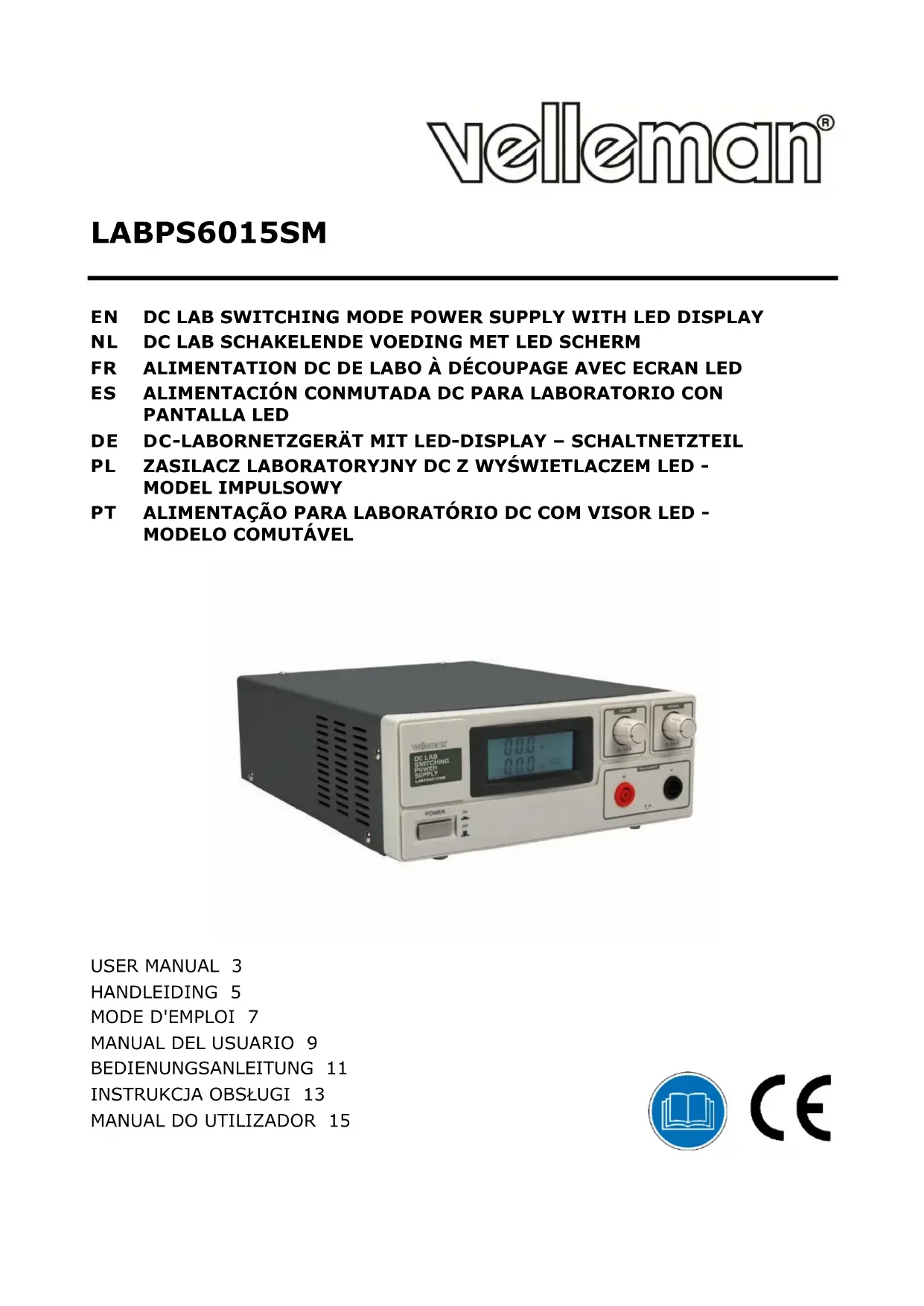

MODE D'EMPLOI LABPS6015SM VELLEMAN

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électronique (et des piles eventuelles) parmi les déchets municipaux non soumis au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à tout fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat ; lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Utiliser cet appleil uniquement à l'intérieur. Protégér l'appleil de la pluie, de l'humidité, d'éclaboussures et des projections d'eau. Ne jamais placer d'objets contenant du liquide sur ou pres de l'appareil.
	NE JAMAIS désassembler ni ouvrir le boîtier. Toucher un cable sous tension peut cause des électrochocs mortels. Il n'y a aucune piece réparable par l'utilisateur dans l'appareil. Commander des pieces de rechange évientuelles chez votre revendeur. Toujours brancher l'appareil sur une prise de courant avec mise à la terre.
	Attention : l'appareil chauffe pendant l'utilisation. Veiller à ce que les fentes de ventilation ne soient pas bloquées. Pour une circulation d'air optimale, laisser une distance de minimum 1" (±2.5 cm) entre l'appareil et tout autre object devant les ouvertures. Placer l'appareil sur une surface plane, résistante à la chaleur. Ne pas le placer sur un tapis, tissu, etc.
	Toujours déconnecter l'appareil s'il n'est pas utilisé et avant le nettoyage ou l'entretien. Tirer sur la fiche pour débrancher l'appareil ; non pas le cable.
	Protégér contre la poussière et les températures extrêmes.
	Protégér l'appareil des chocs et de l'abus. Traiter l'appareil avec circonceptionpendant l'opération.
	Ne pas utiliser l'appareil si le boîtier ou le câblage sont endommagés. Ne pas essayer de réparer l'appareil soit-même, contacter votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent. Gardez ce mode d'emploi pour toute référence ultérieure.
• En cas de court-circuit entre la borne de sortie positive et négative, la sortie se désactivera pour éviter une perte de puissance. L'appareil reprendra son fonctionnement normal dès que le problème est résolu.
• Cet appare appareil fonctionne à puissance maximale. Tenir en compte que la surface du dissipateur de chaleur est trop chaude si l'appareil fonctionne à puissance maximale.
• Un usage incorrect et une température ambiante trop élevée peuvent cause Être prudent lors de l'utilisation de cet appareil et ne pas endommager la charge.

4. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

1	interrupteur on/off
2	borne de sortie positive
3	borne de sortie négative
4	bouton de réglage de tension
5	bouton de réglage de courant
6	indication de tension
7	indication de courant

8	indication de tension constante
9	indication de courant constant
10	borne de sortie positive (15 A max.)
11	borne de sortie négative (15 A max.)
12	fusible
13	borne de mise à la terre

5. Emploi

1. Connecter la charge aux bornes de sortie. Respecter la polarité. Ne pas inverser la polarité.
2. Connecter le câble d'alimentation au réseau électrique et allumer l'appareil.
3. Ajuster la tension et le courant avec les boutons de réglage. S'assurer que le courant de charge est inférieur (environ 80%) au courant de sortie nominal de l'alimentation.

6. Nettoyage et entretien

• Débrancher l'appareil avant chaque entretien.
• Les câbles d'alimentation ne peuvent pas être endommagés. L'entretien doit être effectué par un technicien qualifié.
• Nettoyer régulièrement l'appareil avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants.
• Il n'y a aucune pièce réparable par l'utilisateur sauf le fusible. Commander des pièces de rechange éventuelles chez votre revendeur.
• Stocker l'appareil dans un endroit sec, bien ventilé et sans poussière.

7. Spécifications techniques

tension d'entrée 220-240 V~, 50/60 Hz

consommation 1010 W

facteur de puissance (PF) 0.92

tension de sortie 0-60 VCC max. réglable

courant de sortie 15 A max.

tension de ondulation 200 mV

dimensions 336 x 87 x 214 mm

poids 2.9 kg

fusible. T 5A, 240 V

N'employer cet appareil qu'avec des accessoires d'origine. La S.A. Velleman ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Toutes les informations présentées dans ce mode d'emploi peuvent être modifiées sans notification préalable.

SA Velleman est l'ayant-droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelconque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant-droit.

Garantie de service et de qualité velleman

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas imputable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue):

• tout produit grand public est garanté 24 mois contre tout vice de production ou de salariés à date du jour d'acquisition effective;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer l faut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

• tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus :
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);
• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;
• tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle); tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation expresse de SA Vellemané; - frais de transport de et vers Vellemané si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);
• Tuyau: il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé defectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur.
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport :
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une compléttémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
