LOG10 - équipements de mesure TFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur de données de température (LOG10)
Marque	TFA
Modèle	LOG10
Plage de mesure de température	-30°C à +60°C
Précision de température	Classe de précision selon EN 13485 (aptitude stockage)
Mémoire	Environ 20 000 jeux de données
Interface	USB (avec bouchon en caoutchouc)
Affichage	LCD avec rétroéclairage (mode veille programmable)
Indicateur LED	Rouge (clignote en cas de dépassement de seuil)
Fonctions d'affichage	Valeurs actuelles, max, min, moyenne
Alimentation	1 pile CR2032 3 V
Autonomie de la pile	Environ 10 heures après l'affichage batterie faible
Dimensions	92 x 55 x 21 mm
Poids	95 g
Température de stockage	-30°C à +70°C
Température de fonctionnement	-30°C à +60°C (sans affichage)
Configuration requise	Logiciel DELOG-Graph sur PC
Normes	CE, EN 12830, EN 13485, EN 13486 (recalibrage recommandé)
Matières	Matériaux recyclables
Entretien	Nettoyer avec un chiffon humide et un détergent doux ; garder sec et propre
Consignes de sécurité	Éviter les chocs, l'écrasement et les détergents agressifs
Pièces détachées / réparabilité	Pile remplaçable par l'utilisateur

FOIRE AUX QUESTIONS - LOG10 TFA

Comment démarrer l'enregistrement du LOG10 ?

Maintenez la touche Démarrage/Arrêt enfoncée pendant 3 secondes. L'affichage passe de STOP à LOG.

Comment arrêter l'enregistrement ?

Maintenez la touche Démarrage/Arrêt enfoncée pendant 3 secondes. L'affichage passe de LOG à STOP.

Comment régler l'alarme de température ?

Utilisez le logiciel DELOG-Graph sur PC pour configurer les seuils d'alarme (par défaut -30°C à 60°C). La LED rouge clignote en cas de dépassement.

Que faire si l'écran affiche 'FS' ?

'FS' signifie Factory Settings (paramètres d'usine). Cela apparaît après l'insertion de la pile ou après un appui sur la touche. L'enregistreur fonctionne alors avec les paramètres par défaut.

Comment changer la pile ?

Ouvrez le compartiment de batterie au dos en tournant le couvercle de 90° vers la gauche. Remplacez la pile par une CR2032 neuve. Veillez à respecter la polarité.

Quelle est la capacité de mémoire du LOG10 ?

L'enregistreur peut stocker environ 20 000 jeux de données. Si la mémoire est pleine et que le mode circulaire est activé, les plus anciennes valeurs sont écrasées.

Comment connecter le LOG10 au PC ?

Retirez le bouchon en caoutchouc de l'interface USB située sur le côté gauche, puis branchez le câble USB entre l'enregistreur et l'ordinateur. Lancez le logiciel DELOG-Graph.

Que signifie l'icône de batterie avec un seul segment ?

L'icône indique le niveau de charge. Un seul segment signifie que la batterie est faible. Vous avez encore environ 10 heures de fonctionnement précis avant de devoir la remplacer.

Comment afficher les valeurs Max/Min/Moyenne ?

Sur le LOG10, l'affichage alterne automatiquement entre max, min et moyenne toutes les 10 secondes. Sur le LOG20, appuyez sur la touche B pour basculer.

Le LOG10 est-il étanche ?

Non, le LOG10 n'est pas étanche. Protégez-le de l'humidité. Le bouchon en caoutchouc de l'interface USB doit être bien remis en place après utilisation.

MODE D'EMPLOI LOG10 TFA

Datenlogger - Temperatur / Temperatur und Feuchte Data logger - temperature recording / temperature and humidity Enregistreur de données - Température / température et l'humidité

5005-0001 / 5005-0002

Bedienungsanleitung 2 - 10 Instruction for Use 11 - 17 Mode d'emploi 18 - 24

LOG10 / LOG20 - Enregistreur de données

1. Introduction

merci d'avoir acheté ce produit. Avant de le mettre en marche, nous attentivement la notice d'utilisation. Vous y trouverez des informations vous permettront de vous familiariser avec l'instrument de mesure.

1.1 Consignes

• Pour nettoyer l'instrument, n'utilisez pas de détergents agressifs mais un
• Gardez l'instrument de mesure dans un endroit sec et propre.
• Evitez toute contrainte violente comme les chocs et écrasements.
• Ne forcez pas la che dans la prise.

1.2 Mise en service

- Avant de mettre l'enregistreur en marche, veuillez le retirer de l'emballage. Ennote du démarrage manuel: Im de protection d'écran et assurez-vous qu'une batterie pleine de type 10 CR20 Protection contre le démarrage multiple: (3 volts) est insérée. 11. Intervalle de mesure: 15 minutes

Af chage Af chage de l'écran après un simple appui sur de l'écran une touche. FS = Factory settings (paramètres d'usine)

- Après l'insertion de la batterie, l'instrument montre les valeurs de mesure pendant 10 secondes. Ensuite, l'écran af che «FS» pendant 30 secondes et s'éteindre. Il se produit exactement la même chose lorsque vous appuyez s

1.3 Paramètres par défaut à la livraison

• Les paramètres par défaut sont expliqués ci-dessous. Le logiciel I vous permet de changer les paramètres en fonction de vos besoins.
• Désignation: blank (champ de désignation: 16 caractères maximum prions de lire
• Utilisation du mode V“ LCD:

• Mode Veille LCD au bout de (en secondes): 30

• Réglages de l'alarme de température: -30,0°C 60,0°C Réglages de l'alarme d'humidité: 0,0% 100% (seulement Lo

• Retard de l'évaluation d'alarme de:

• Accumulation d'alarmes : arrêt

• Réinitialisation d'alarme:

• Af chage de température: °C

Page. Évente du démarrage manuel:

10CR20 protection contre le démarrage multiple:

1. Intervalle de mesure: 15 minutes

2. Utilisation d'une mémoire circulaire: (lorsque la mém la plus ancienne valeur est remplacée)

√ = Défaut

1.4. Marquag(seulement Log10)

• Log10/20: Marquage CE
• Seulement Log100: EN 12830, EN 13485, aptitude pour stockage (S)
pour dépôt de produits alimentaires et distributeur (C), classe de précisi nuit par Conformément à EN 13486, nous vous recommandons une recalibration sur une touche.

2. Utilisation

- Pour configurer l'enregistreur de données, veuillez installer le logiciel DELOG-Graph sur un PC.

2.1 Connexion USB

- Pour configurer l'enregistreur de données, vous devez le connecter au PC via un câble USB et lancer le logiciel. Pour la configuration, veuillez vous référer au paragraphe approprié du manuel figurant sur le CD du logiciel.

2.2 Eléments de commande et d'affichage (Fig. 1)

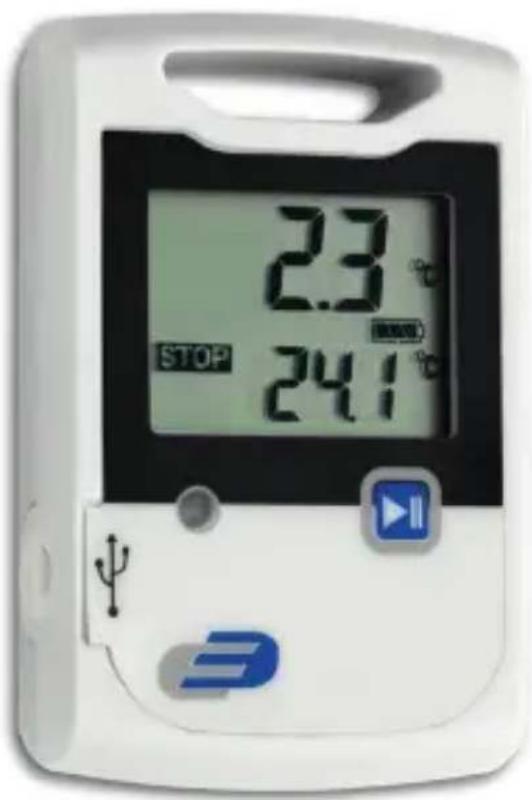

Outre le grand affichage, le Log10/20 dispose également de une affichage LED et une touche de commande.

A: L'écran LCD affiche la température, l'humidité (seulement Log20), l'indicateur de niveau de batterie, les mesures Max/Min/Avg, les informations d'état
B: Touche Démarrage/Arrêt
C: LED: rouge
D: Interface USB (avec bouchon en caoutchouc)

2.3 Utilisation de touche Démarrage/Arrêt

- La touche Démarrage/Arrêt vous permet de démarrer et d'arrêter l'enregistreur de données en cas de configuration adéquate. Cette touche doit être maintenue enfoncée pendant 3 secondes pour chaque opération. Le segment LCD «Stop» disparaît, laissant place au segment LCD «Log».

• Valeurs MAX/MIN/AVG:

Ces valeurs s'affichent toujours sur le petit écran d'affichage du bas.

AVG: valeur moyenne

MIN: valeur nimale ma

MAX: valeur male

LOG10:

L'écran d'affichage alterne entre les valeurs Max, Min et Avg toutes les 10 secondes.

LOG20 : En pressant la touche B il est possible de changer entre les valeurs min-max-moyen. Après 3 secondes l'affichage standard apparait.

2.4 Eléments d'affichage de l'écran LCD (Fig. 2)

• Outre deux valeurs de mesure, le grand écran LCD affiche également divers informations d'état. Il peut être partiellement (mode Veille) ou totalement désactivé via le logiciel de sorte que les informations non désirées ne soient pas affichées.
  E: Valeur mesurée 1 montre la valeur de température actuelle.
  F: Unité de mesure de la valeur 1 montre l'unité de mesure actuelle pour la valeur 1.
  G: Valeur mesurée 2 montre de valeurs Max/Min/moyens.
  H: Unité de mesure de la valeur 2 montre l'unité de mesure actuelle pour la valeur 2.
  I: MAXMINAVG montre la valeur minimale, maximale ou moyenne.
  J: Infos d'état montre le mode de fonctionnement LOG (enregistrement) ou STOP. Si LOG s'affiche, l'enregistreur enregistre. Si STOP s'affiche, aucune valeur mesurée n'est enregistrée.
  K: Lowbat Batterie faible vous informe sur le niveau de charge de la batterie. Remarque concernant l'unité de mesure! °C = Celsius / °F = Fahrenheit

Autres informations d'affichage

- Lorsque le mode Veille est activé, l'écran s'éteint automatiquement au bout d'un certain temps (modifiable par l'utilisateur). En outre, l'écran affiche divers états:

Ecran désactivé programmé

Connecté au PC

Enregistreur

Enregistreur enregistre (vide)

Batterie déchargée

Réglage d'usine

2.5 Ecran LED

• L'écran LED vous fournit des informations utiles et importantes lors de l'utilisation de l'enregistreur de données.
• LED rouge: La LED clignote lors du dépassement d'une valeur limite préréglée.

2.6 Interface USB

• Pour programmer ou lire l'enregistreur de données, ce dernier doit être connecté à votre PC via le câble USB. Sur le côté gauche de l'enregistreur de données se trouve l'interface.
• L'interface est protégée par un bouchon en caoutchouc. Veuillez ôter le bouchon avant de connecter l'enregistreur à l'ordinateur. Le bouchon en caoutchouc protège

l'instrument de mesure de l'humidité.

- Assurez-vous que le bouchon est de nouveau bien en place après la lecture ou la programmation.

2.7 Face arrière / compartiment de batterie

- Sur la face arrière de l'enregistreur de données, à côté du compartiment de batterie se trouve une étiquette imprimée sur laquelle figurent d'importantes informations concernant l'enregistreur de données.

2.8 Changement de batterie

• Pour changer la batterie, veuillez ouvrir le compartiment de batterie situé au dos l'appareil. Faites tourner le couvercle de batterie de 90° vers la gauche. Retirez la batterie et insérez-en une neuve.
• L'icône Batterie vide indique que vous devez sous peu remplacer la batterie. Vous pouvez encore effectuer des mesures exactes pendant environ 10 heures. En fonction du niveau de charge de la batterie, l'icône de batterie affiche jusqu'à 3 segments.
• Si l'écran d'affichage n'affiche que «PF», la batterie doit être changée immédiatement. Dans ce cas, le niveau de charge de la batterie ne suffit plus pour effectuer des mesures.

2.9 Traitement des déchets

Ce produit a été fabriqué avec des matériaux et des composants de haute qualité qui peuvent être recyclés et réutilisés.

Les piles et accus usagés ne peuvent en aucun cas être jetés dans les ordures ménagères ! En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et accus usagés à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale.

Les métaux lourds sont désignés comme suit:

Cd=cadmium, Hg=mercure, Pb=plomb

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères.

L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

3.0 Caractéristiques techniques

Logger température Logger température

Log10 humidité Log20

Température interne -30..+60°C -30..+60°C

Humidité relative --- 0..100%rF

Mémoire Env. 20.000 Data set

Interface USB

Température de travail (sans affichage) -30..+60°C

Température de stockage -30..+70°C

Dimensions 92 x 55 x 21 mm

Poids 95 g

Alimentation en courant 1 x CR2032 3 V

RoHS
