Produkttyp	Temperatur-Datenlogger (LOG10)
Marke	TFA
Modell	LOG10
Temperaturmessbereich	-30°C bis +60°C
Temperaturgenauigkeit	Genauigkeitsklasse nach EN 13485 (Lagereignung)
Speicher	Ca. 20.000 Datensätze
Schnittstelle	USB (mit Gummikappe)
Display	LCD mit Hintergrundbeleuchtung (programmierbarer Schlafmodus)
LED-Anzeige	Rot (blinkt bei Überschreitung der Grenzwerte)
Anzeigefunktionen	Aktuelle, Max-, Min- und Durchschnittswerte
Stromversorgung	1 Batterie CR2032 3 V
Batterielebensdauer	Ca. 10 Stunden nach Anzeige schwacher Batterie
Abmessungen	92 x 55 x 21 mm
Gewicht	95 g
Lagertemperatur	-30°C bis +70°C
Betriebstemperatur	-30°C bis +60°C (ohne Display)
Systemvoraussetzungen	DELOG-Graph Software auf PC
Normen	CE, EN 12830, EN 13485, EN 13486 (Nachkalibrierung empfohlen)
Materialien	Recycelbare Materialien
Wartung	Mit einem feuchten Tuch und mildem Reiniger reinigen; trocken und sauber halten
Sicherheitshinweise	Stöße, Quetschungen und aggressive Reiniger vermeiden
Ersatzteile / Reparierbarkeit	Batterie vom Benutzer austauschbar

Häufig gestellte Fragen - LOG10 TFA

Wie starte ich die Aufnahme des LOG10?

Halten Sie die Start/Stopp-Taste 3 Sekunden lang gedrückt. Die Anzeige wechselt von STOP zu LOG.

Wie stoppe ich die Aufnahme?

Halten Sie die Start/Stopp-Taste 3 Sekunden lang gedrückt. Die Anzeige wechselt von LOG zu STOP.

Wie stelle ich den Temperaturalarm ein?

Verwenden Sie die DELOG-Graph Software auf dem PC, um die Alarmschwellen zu konfigurieren (Standard -30°C bis 60°C). Die rote LED blinkt bei Überschreitung.

Was tun, wenn das Display 'FS' anzeigt?

'FS' steht für Factory Settings (Werkseinstellungen). Dies erscheint nach dem Einlegen der Batterie oder nach einem Tastendruck. Der Datenlogger arbeitet dann mit den Standardeinstellungen.

Wie wechsle ich die Batterie?

Öffnen Sie das Batteriefach auf der Rückseite, indem Sie den Deckel um 90° nach links drehen. Ersetzen Sie die Batterie durch eine neue CR2032. Achten Sie auf die Polarität.

Wie groß ist die Speicherkapazität des LOG10?

Der Datenlogger kann ca. 20.000 Datensätze speichern. Wenn der Speicher voll ist und der Ringmodus aktiviert ist, werden die ältesten Werte überschrieben.

Wie verbinde ich den LOG10 mit dem PC?

Entfernen Sie die Gummikappe der USB-Schnittstelle auf der linken Seite und schließen Sie das USB-Kabel zwischen dem Datenlogger und dem Computer an. Starten Sie die DELOG-Graph Software.

Was bedeutet das Batteriesymbol mit einem einzigen Segment?

Das Symbol zeigt den Ladezustand an. Ein einzelnes Segment bedeutet, dass die Batterie schwach ist. Sie haben noch ca. 10 Stunden präzise Betriebszeit, bevor Sie sie ersetzen müssen.

Wie zeige ich die Max-/Min-/Durchschnittswerte an?

Beim LOG10 wechselt die Anzeige automatisch alle 10 Sekunden zwischen Max, Min und Durchschnitt. Beim LOG20 drücken Sie die Taste B, um zu wechseln.

Ist der LOG10 wasserdicht?

Nein, der LOG10 ist nicht wasserdicht. Schützen Sie ihn vor Feuchtigkeit. Die Gummikappe der USB-Schnittstelle muss nach Gebrauch wieder richtig aufgesetzt werden.

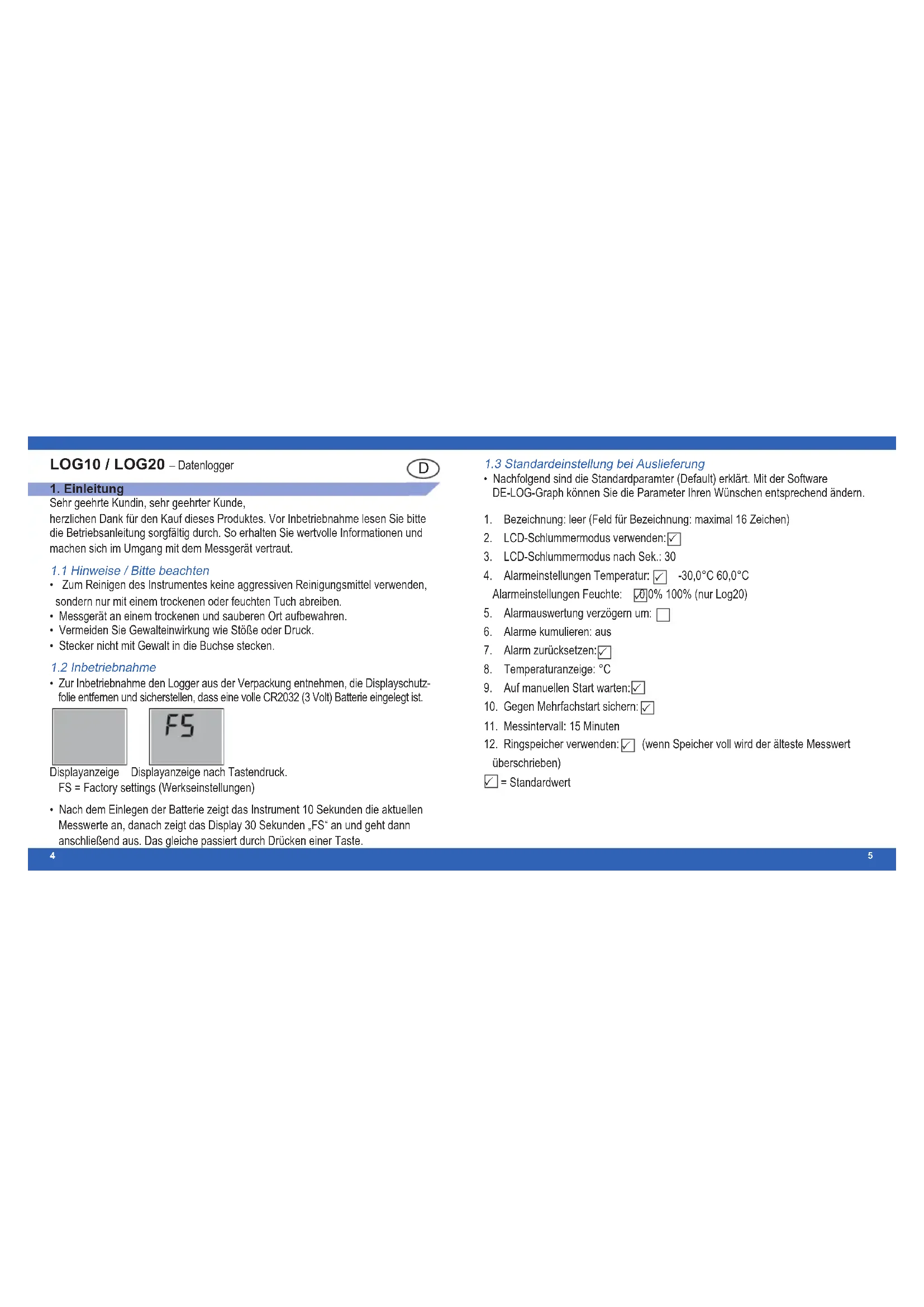

BEDIENUNGSANLEITUNG LOG10 TFA

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Dank für den Kauf dieses Produktes. Vor Inbetriebnahme lesen Sie bitte die Betriebsanleitung sorgfältig durch. So erhalten Sie wertvolle Informationen und machen sich im Umgang mit dem Messgerät vertraut.

1.1 Hinweise / Bitte beachten

• Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden,
  sondern nur mit einem trockenen oder feuchten Tuch abreiben.
• Messgerät an einem trockenen und sauberen Ort aufbewahren.
• Vermeiden Sie Gewalteinwirkung wie Stöße oder Druck.
• Stecker nicht mit Gewalt in die Buchse stecken.

1.2 Inbetriebnahme

- Zur Inbetriebnahme den Logger aus der Verpackung entnehmen, die Displayschutzfolie entfernen und sicherstellen, dass eine volle CR2032 (3 Volt) Batterie eingelegt ist.

Displayanzeige Displayanzeige nach Tastendruck.

FS = Factory settings (Werkseinstellungen)

- Nach dem Einlegen der Batterie zeigt das Instrument 10 Sekunden die aktuellen Messwerte an, danach zeigt das Display 30 Sekunden „FS“ an und geht dann anschließend aus. Das gleiche passiert durch Drücken einer Taste.

1.3 Standardeinstellung bei Auslieferung

- Nachfolgend sind die Standardparameter (Default) erklärt. Mit der Software DE-LOG-Graph können Sie die Parameter Ihren Wünschen entsprechend ändern.

1. Bezeichnung: leer (Feld für Bezeichnung: maximal 16 Zeichen)
2. LCD-Schlummermodus verwenden: √
3. LCD-Schlummermodus nach Sek.: 30
4. Alarmeinstellungen Temperatur: ☑ -30,0°C 60,0°C Alarmeinstellungen Feuchte: ☑0% 100% (nur Log20)
5. Alarmauswertung verzögern um: □
6. Alarme kumulieren: aus
7. Alarm zurücksetzen: √
8. Temperaturanzeige: °C
9. Auf manuellen Start warten: √
10. Gegen Mehrfachstart sichern: √
11. Messintervall: 15 Minuten
12. Ringspeicher verwenden: ☑ (wenn Speicher voll wird der älteste Messwert überschrieben)
    √ = Standardwert

1.4. Kennzeichnung

• Log10/20: CE-Zeichen
- Nur Log10: EN 12830, EN 13485, Eignung für Lagerung (S) und Transport (T) für Lebensmittelager und Verteiler (C), Genauigkeitsklasse 1 (-30...+70°C). Gemäß der EN 13486 empfehlen wir eine jährliche Rekalibrierung.

2. Bedienung

- Zum Konfigurieren des Datenloggers bitte die Software DE-LOG-Graph auf einem PC installieren.

2.1 USB-Verbindung

- Zum Konfigurieren des Datenloggers müssen Sie den Datenlogger via USB-Kabel mit dem PC verbinden und die Software starten. Zur Konfiguration lesen Sie bitte den entsprechenden Abschnitt im Manual auf der Software-CD.

2.2 Bedien- und Anzeigeelemente (Fig. 1)

Der Log10/20 hat neben dem großen Display, eine LED-Anzeige, sowie eine Bedientaste.

A: LCD-Display zeigt Temperatur, Feuchte (nur Log20), Batteriestandanzeige, Max-Min-Avg-Messwerte, Statusinformationen
B: Start-Stopp-Taste
C: LED: rot
D: USB-Schnittstelle (mit Gummiabdeckung)

2.3 Bedienung der Start-Stopp-Taste

- Über die Start-Stopp-Taste können Sie bei entsprechender Konfiguration den Datenlogger starten und stoppen. Dazu muss die Taste jeweils 3 Sekunden gedrückt gehalten werden. Das LCD-Segment „Stop“ erlischt und es erscheint das LCD-Segment „Log“.

• MAX-, MIN-, Durchschnittswerte

Diese Werte werden immer in der unteren Messwertanzeige angezeigt.

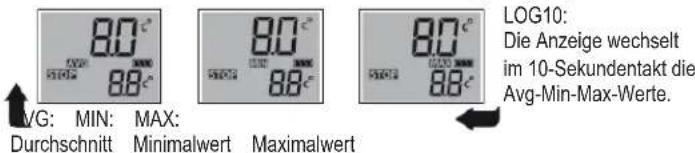

LOG10: Die Anzeige wechselt im 10-Sekundentakt die Avg-Min-Max-Werte.

Durchschnitt Minimalwert Maximalwert

LOG20: Durch drücken der Taste B kann zwischen den Min-Max-Avg-Werten gewechselt werden. Nach ca. 3 Sek. wird die Standardanzeige wieder angezeigt.

2.4 Anzeigelemente der LCD-Anzeige (Fig. 2)

- Die große LCD-Anzeige zeigt neben zwei Messwerten diverse Statusinformationen. Die Anzeige lässt sich über die Software teilweise (Schlummermode) bzw. ganz abschalten, sodass ungewollte Informationen nicht gezeigt werden.

E: Messwert 1 zeigt den aktuellen Temperaturwert an.
F: Einheit Messwert 1 zeigt die aktuelle Messeinheit an.
G: Messwert 2 zeigt die Max- Min- Durchschnittswerte an.
H: Einheit Messwert 2 zeigt die aktuelle Messeinheit für Messwert 2.
I: MAX-MIN-AVG zeigt den Minimal-, Maximal oder Durchschnittswert.
J: Statusinfo zeigt die Betriebsart LOG oder STOP. Wird LOG angezeigt, zeichnet der Logger auf. Wird STOP angezeigt, werden keine Messwerte aufgezeichnet.
K: Lowbat informiert über den Ladezustand der Batterie.

Hinweis zur Messeinheit ! °C = Celsius, °F = Fahrenheit

Weitere Displayinformationen

- Bei aktivierten Schlummermode schaltet sich das Display automatisch nach einer änderbaren Zeit ab. Des weiteren zeigt das Display verschiedene Zustände an:

Display Am PC Logger abgeschaltet angeschlossen

programmiert

Logger Batterie entladen zeichnet auf (leer)

Werkseinstellung

2.5 LED-Anzeige

• Die LED-Anzeige gibt hilfreiche und wichtige Informationen bei der Verwendung des Datenloggers.

• LED rot: Die LED blinkt beim Überschreiten eines eingestellten Grenzwertes.

2.6 USB-Schnittstelle

• Zum Programmieren oder Auslesen des Datenloggers muss dieser via USBKabel an Ihren PC angeschlossen werden.
• Auf der linken Seite des Datenloggers befindet sich die Schnittstelle. Die Schnittstelle ist durch einen Gummistopfen geschützt. Bitte entfernen Sie den Stopfen bevor Sie den Logger mit dem PC verbinden.

- Der Gummistopfen schützt das Messgerät vor Feuchtigkeit. Bitte achten Sie darauf, dass der Stopfen nach dem Auslesen oder der Programmierung wieder richtig sitzt.

2.7 Rückseite Datenlogger / Batteriefach

- Auf der Rückseite des Datenloggers befindet sich neben dem Batteriefach ein bedrucktes Etikett mit wichtigen Informationen zum Datenlogger.

2.8 Batteriewechsel

• Zum Wechseln der Batterie das Batteriefach auf der Rückseite öffnen. Dazu wird der Batteriedeckel 90° nach links gedreht. Die Batterie entnehmen und eine neue Batterie einlegen.
• Das leere Batterie-Symbol zeigt an, dass Sie die Batterie in Kürze auswechseln müssen. Sie können jetzt noch ca. 10 Stunden korrekte Messungen durchführen.
  • Das Batteriesymbol zeigt je nach Zustand bis zu 3 Segmente an.
• Sollte die Displayanzeige nur „PF“ anzeigen, ist die Batterie unverzüglich zu wechseln. In diesem Fall reicht die Batterieladung nicht mehr für Messungen aus.

2.9 Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

3.0 Technische Daten

Temperaturlogger Log10 Log20	Temperatur-Feuchte
Interne Temperatur	-30..+60°C -30..+60°C
Relative Feuchte	--- 0..100%rf
Speicherkapazität ca. 20.000 Datensätze
Schnittstelle USB
Arbeitstemperatur (ohne Display)	-30..+60°C
Lagertemperatur	-30..+70°C
Abmessungen	92 x 55 x 21 mm
Gewicht	95 g
Spannungsversorgung	1 x CR2032 3 V

Technische Änderungen vorbehalten • Nachdruck auch auszugsweise untersagt Stand 1411CHB • © DOSTMANN electronic GmbH
