Caractéristiques Techniques	Boîtier ATX, compatible avec les cartes mères ATX, Micro-ATX et Mini-ITX
Dimensions	Dimensions : 210 x 460 x 480 mm
Poids	Poids : 8,5 kg
Matériaux	Acier, verre trempé
Ventilation	Supporte jusqu'à 7 ventilateurs, 3 ventilateurs de 120 mm à l'avant, 2 en haut et 1 à l'arrière
Refroidissement	Compatible avec les systèmes de refroidissement liquide jusqu'à 360 mm à l'avant
Connectivité	Ports USB 3.0, USB 2.0, prise audio HD
Utilisation	Idéal pour les gamers et les utilisateurs de PC hautes performances
Maintenance	Filtres à poussière amovibles pour un nettoyage facile
Sécurité	Verre trempé pour une protection accrue des composants internes
Informations Générales	Design moderne et épuré, éclairage RGB intégré

FOIRE AUX QUESTIONS - H7 Flow NZXT

Comment installer le NZXT H7 Flow ?

Pour installer le NZXT H7 Flow, commencez par retirer les panneaux latéraux. Installez la carte mère sur le plateau prévu à cet effet, puis connectez l'alimentation. Ensuite, installez le stockage et les cartes graphiques. Enfin, remettez les panneaux latéraux en place.

Quelles sont les dimensions du NZXT H7 Flow ?

Le NZXT H7 Flow mesure 210 mm de large, 460 mm de haut et 474 mm de profondeur.

Comment améliorer le flux d'air dans le NZXT H7 Flow ?

Pour améliorer le flux d'air, assurez-vous que les ventilateurs sont correctement installés pour aspirer et expulser l'air. Vous pouvez également ajouter des ventilateurs supplémentaires si nécessaire.

Le NZXT H7 Flow est-il compatible avec le refroidissement liquide ?

Oui, le NZXT H7 Flow est compatible avec le refroidissement liquide. Il supporte les radiateurs jusqu'à 360 mm à l'avant et 280 mm en haut.

Comment nettoyer le filtre à poussière du NZXT H7 Flow ?

Pour nettoyer le filtre à poussière, retirez le panneau avant et sortez le filtre. Nettoyez-le avec de l'eau tiède et du savon doux, puis laissez-le sécher complètement avant de le remettre en place.

Quels types de cartes mères sont compatibles avec le NZXT H7 Flow ?

Le NZXT H7 Flow est compatible avec les cartes mères au format ATX, Micro-ATX et Mini-ITX.

Comment gérer les câbles à l'intérieur du NZXT H7 Flow ?

Utilisez les passoires de câbles et les espaces de rangement prévus à cet effet pour organiser vos câbles et maintenir un intérieur propre et bien rangé.

Y a-t-il des options de personnalisation pour le NZXT H7 Flow ?

Oui, vous pouvez personnaliser le NZXT H7 Flow avec des éclairages RGB, des ventilateurs supplémentaires et des accessoires NZXT disponibles séparément.

MODE D'EMPLOI H7 Flow NZXT

1.1 Boite D'accessoires 03
1.2 Dégagements Et Spécifications 04

1.1 BOITE D'ACCESSOIRES

H7 FLOW BOITIER TOUR MOYENNE AVEC CIRCULATION D'AIR

A. Vis hexagonale 6-32 x 6 mm X4

Installation de l'alimentation electrique

B. Vis 6-32 x 5mm

Installation de la carte mère, installation du disque dur 3,5"

C. Vis M3 x 5mm ×24

Installation du disque dur 2,5"

D. VIs KB5 x 10mm ×12

Installation du ventilateur

E. Entretoise 6-32 x 6,5 + 4 mm x1 Installation de la carte mère

F. Clé pour entreose x1 Installation de la carte mère

G. Attache-cable x10 Gestion du cagliage

H. Plateau SSD x2 Installation du disque SSD

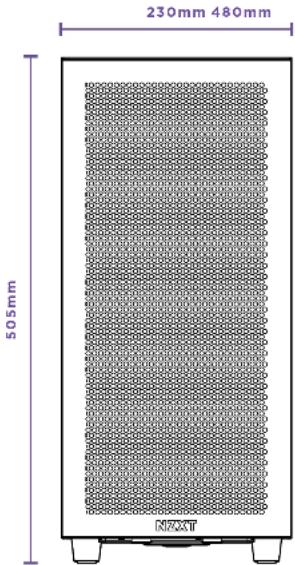

1.2 DÉGAGEMENTS ET SPÉCIFICATIONS

H7 FLOW BOITIER TOUR MOYENNE AVEC CIRCULATION D'AIR

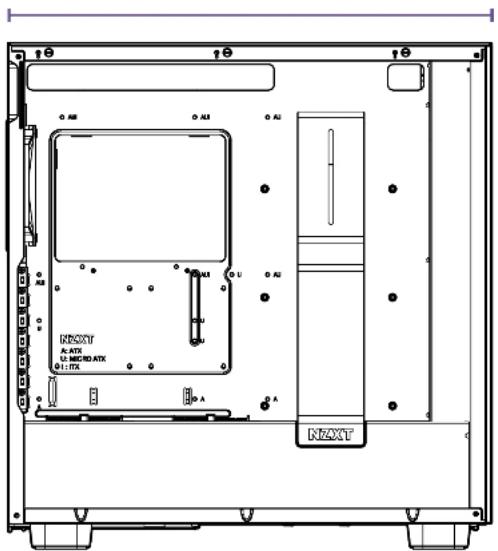

1.2 DÉGAGEMENTS ET SPECIFICATIONS

H7 FLOW BOITIER TOUR MOYENNE AVEC CIRCULATION D'AIR

Cartes mère prises en charge

EATX,ATX,MircATX,MinilTX

SSD 2,5"

4+2

Disques durs 3,5

2

Fentes d'expansion

7

Gestion du cablage

18-22mm

Refroidisseur du processeur

185mm

Dégagement GPU

400mm

Radiateur avant

60mm

Radiateur du dessus

30mm

2.COMPOSANTS ET PORTS

H7 FLOW BOITIER TOUR MOYENNE AVEC CIRCULATION D'AIR

2.1VueEclatée 08

2.6 Systeme De Cablage 14

2.3 Boutons Et E/S 11

2.7 Installation De La Carte Mere 152.2 Conn

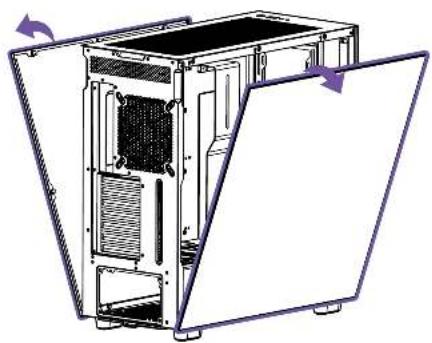

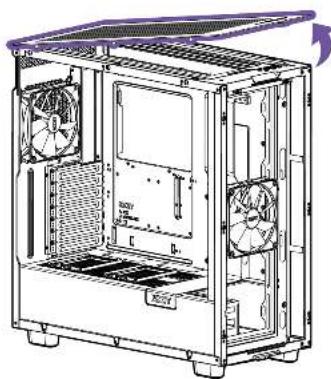

2.4 Retrait Du Panneau 12

2.8 Installation Du Disque SSD 16

2.5 Barre De Câblage 13

2.9 Installation De Lecteur HDD 17

2.10 Installation De La Carte D'extension 18

2.COMPOSANTS ET PORTS

H7 FLOW BOITIER TOUR MOYENNE AVEC CIRCULATION D'AIR

2.11 Installation De L'alimentation 19
2.12 Prise En Charge Des Radiateurs Et Ventilateurs ...20
2.13 Installation Des Radiateurs Et Ventilateurs...22

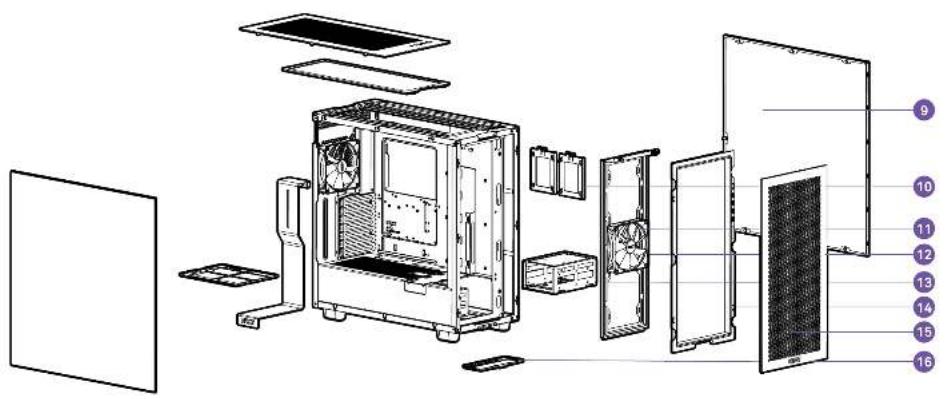

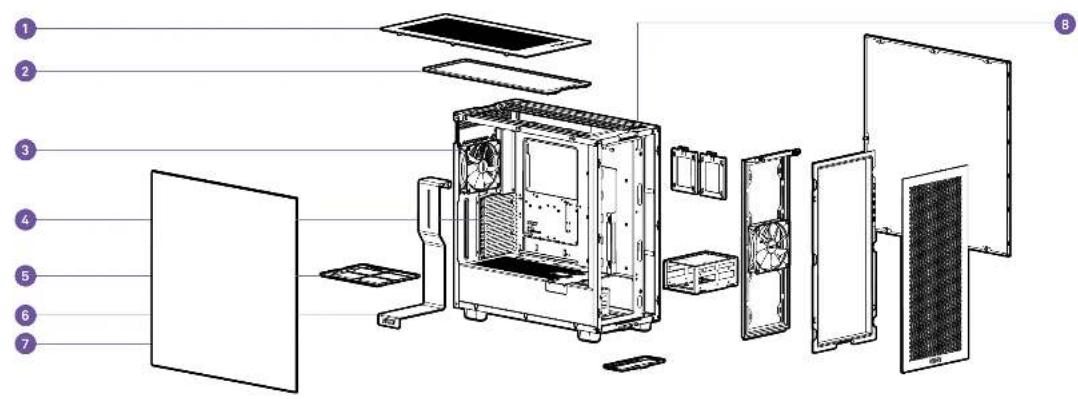

NO. PART NAME

1 Panneau supérieur

2 Filtre supérieur

3 Ventilateur d'échéppement arrêté

4 Insertion de PCI

NO. PART NAME

5 Filtré à poussière du bloc d'alimentation

6 Barre de balayage pour nettoyage

7 Panneau gauche en verre trempe

8 Module avant E/S

NO. PART NAME

9 Panneau latorial droit
10 Plateau SSD
11. Ventilateur d'admission ayant
12 Support du dissipateur avant

NO. PART NAME

13 Plateau pour disque dur
14 Filtre avant
15 Panneau ayant en fillet
16 Filtre a poussiere avant (dessous)

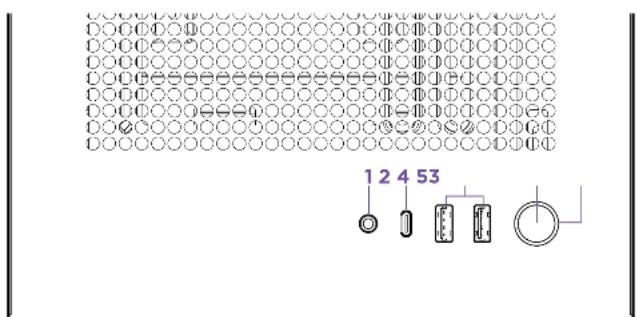

2.2 Connexions DES CABLES

H7 FLOW BOITIER TOUR MOYENNE AVEC CIRCULATION D'AIR

FOR INTEL STANDARD F PANEL HEADER USB 3.2 GEN 2 TYPE-C USB 3.2 GEN 1 TYPE-A HD AUDIO

NO. PORT NAME

1 Prise Casque
2 USB 3.2 Gen2 Type-C
3 USB 3.2 Gen1 Type-A
4 Interrupteur marche/arrêt
5 Temoin d'alimentation

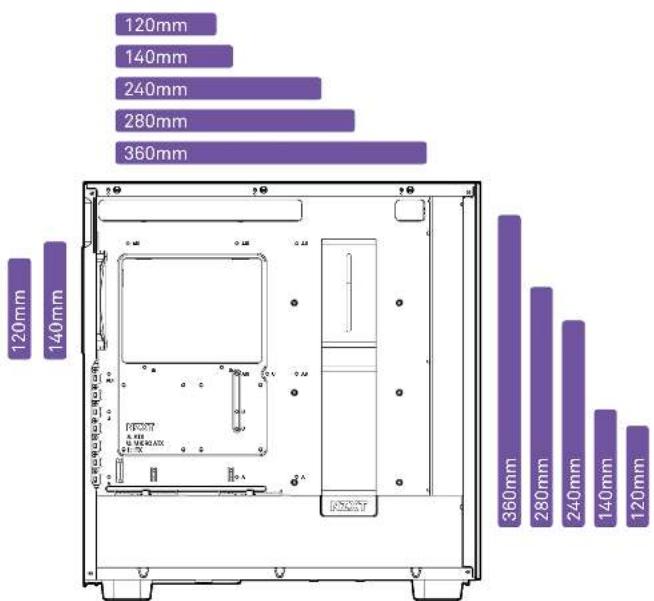

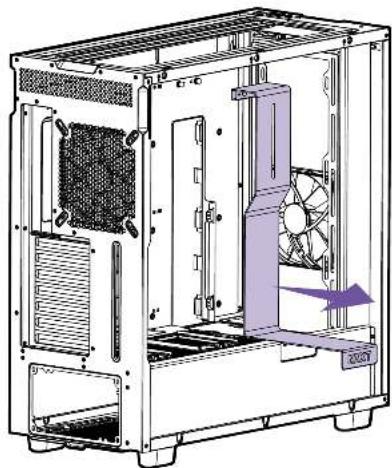

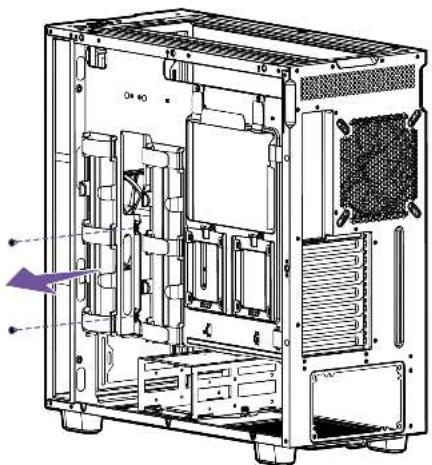

2.5 BARRE DE CÂBLAGE

H7 FLOW BOITIER TOUR MOYENNE AVEC CIRCULATION D'AIR

Haut: jusqu'à 360mm
Avant: jusqu'à 360mm
Arrière: jusqu'à 140mm

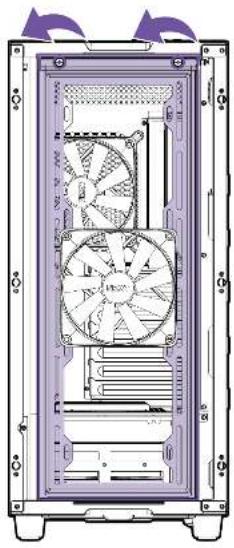

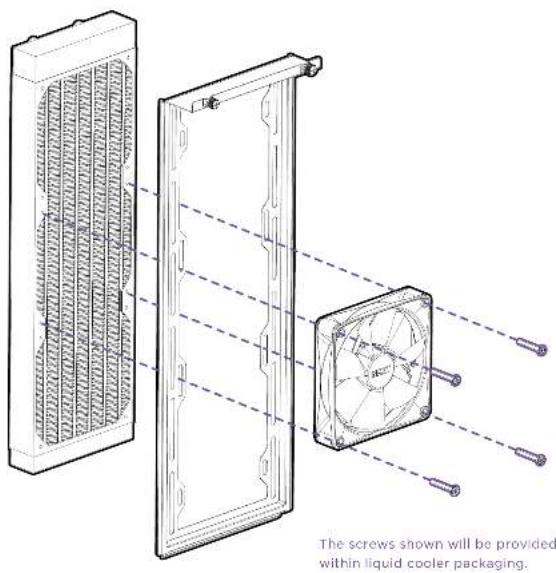

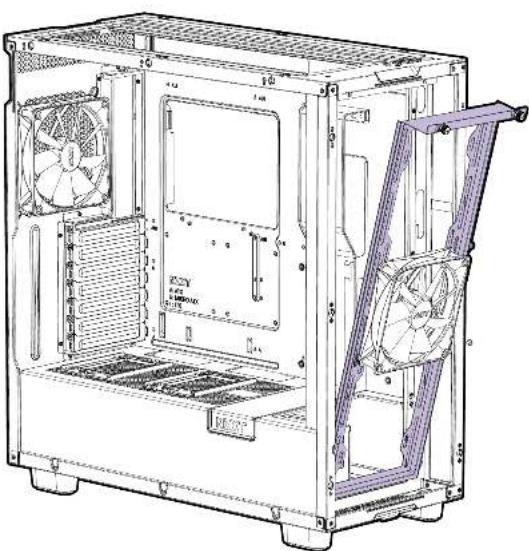

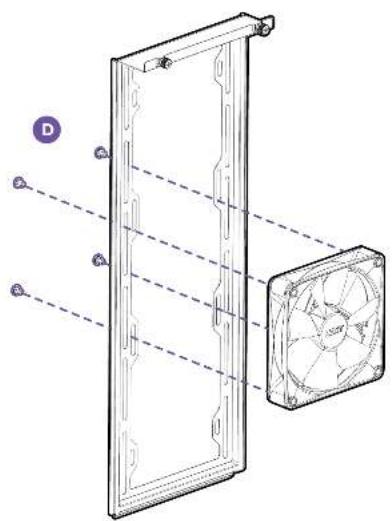

2.13 INSTALLATION DES RADIATEURS ET VENTILATEURS

2.13 INSTALLATION DES RADIATEURS ET VENTILATEURS

H7 FLOW BOITIER TOUR MOYENNE AVEC CIRCULATION D'AIR

3.ANNEXE

H7 FLOW BOITIER TOUR MOYENNE AVEC CIRCULATION D'AIR

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter service@ nzxt.com avec une description détaillée de votre problème et votre preuve d'achat. Vous pouze aussi commander des pieces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre equipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT: NZXT.com

KUNDENDIENST UND SERVICE

Cet etui pour ordinateur personnel de classe B avec dispositif

intelligent est conforme à la norme NMB-003 du Canada

3.4 REVISION HISTORY

H7 FLOW BOITIER TOUR MOYENNE AVEC CIRCULATION D'AIR

Version 1.1, 2022/02/25
