Type de produit	Boîtier PC tour moyenne
Dimensions (L x H x P)	230 mm x 480 mm x 505 mm
Poids	Environ 12 kg
Matériaux	Acier, verre trempé
Couleur	Noir / Blanc (selon version)
Formats de carte mère supportés	EATX, ATX, MicroATX, MiniITX
Baies de stockage	2 x 3,5" HDD, 4+2 x 2,5" SSD (dont 2 plateaux SSD)
Fentes d'extension	7
Dégagement CPU	185 mm
Dégagement GPU	400 mm
Support radiateur avant	Jusqu'à 360 mm (épaisseur max 60 mm)
Support radiateur dessus	Jusqu'à 360 mm (épaisseur max 30 mm)
Ventilateurs inclus	3 x F140 RGB à l'avant, 1 x F140 à l'arrière
Contrôleur RGB/ventilateur	Intégré, 3 canaux ventilateur PWM, 6 canaux RGB NZXT
Connectique façade	1 x USB 3.2 Gen2 Type-C, 1 x USB 3.2 Gen1 Type-A, prise casque, bouton marche/arrêt, LED alimentation
Filtres à poussière	Avant (sous panneau), alimentation, dessus
Panneau latéral	Verre trempé (côté gauche et droit)
Gestion des câbles	Espace de 18-22 mm, attaches incluses

FOIRE AUX QUESTIONS - H7 Elite NZXT

Comment installer la carte mère dans le NZXT H7 Elite ?

Placez la carte mère sur les entretoises pré-installées (utilisez les entretoises supplémentaires si nécessaire). Fixez-la avec les vis hexagonales 6-32 fournies. Assurez-vous que le panneau I/O correspond à l'ouverture.

Comment nettoyer les filtres à poussière du boîtier ?

Retirez les filtres avant (sous le panneau avant magnétique) et celui de l'alimentation. Lavez-les à l'eau tiède avec un savon doux. Laissez sécher complètement avant de les remettre.

Quel type d'alimentation est compatible avec le H7 Elite ?

Une alimentation ATX standard (jusqu'à environ 230 mm de longueur). L'alimentation se monte dans le compartiment inférieur, ventilateur vers le bas.

Comment connecter les ventilateurs RGB au contrôleur ?

Branchez les ventilateurs sur les ports ventilateur (1 à 3) du contrôleur. Connectez les câbles RGB NZXT aux ports RGB (1 à 6). Reliez le contrôleur à la carte mère via USB et à l'alimentation via SATA.

Puis-je installer un radiateur de 360 mm en haut ?

Oui, le dessus supporte des radiateurs jusqu'à 360 mm avec une épaisseur maximale de 30 mm. Vérifiez que la mémoire RAM ne gêne pas.

Comment retirer le panneau en verre trempé ?

Dévissez les deux vis à main à l'arrière du panneau. Tirez délicatement le panneau vers l'arrière pour le décrocher. Attention, le verre est lourd et fragile.

Que faire si le contrôleur RGB ne fonctionne pas ?

Vérifiez que le câble SATA est branché sur l'alimentation et que le câble USB est connecté à un port USB 2.0 de la carte mère. Assurez-vous que les ventilateurs sont bien branchés sur les ports correspondants.

Combien de disques durs 3,5 pouces puis-je installer ?

Le boîtier peut accueillir jusqu'à 2 disques durs 3,5 pouces dans le plateau métallique amovible. Utilisez les vis fournies (KB5).

Le boîtier est-il compatible avec une carte graphique longue ?

Oui, le dégagement GPU est de 400 mm. Vous pouvez installer la plupart des cartes graphiques haut de gamme, y compris les modèles à 3 ventilateurs.

Comment contacter le support NZXT ?

Envoyez un email à [e-mail] avec une description détaillée et la preuve d'achat. Vous pouvez aussi commander des pièces de rechange sur support.nzxt.com.

MODE D'EMPLOI H7 Elite NZXT

1.2 Dégagements Et Spécifications....04

1.1 BOITE D'ACCESSOIRES

H7 ELITE

BOÎTIER TOUR MOYENNE HAUT DE GAMME

A. Vis hexagonale 6-32 x 6 mm x4

Installation de l'alimentation électrique

Installation de la carte mère, installation du disque dur 3,5"

C. Vis M3 x 5mm x12

Installation du disque dur 2,5"

D. Vls KB5 x 10mm x8

Installation du ventilateur

E. Entretoise 6-32 x 6,5 + 4 mm x1

Installation de la carte mère

F. Clé pour entretoise x1

Installation de la carte mère

G. Attache-câble x10

Gestion du câblage

H. Plateau SSD x2

Installation du disque SSD

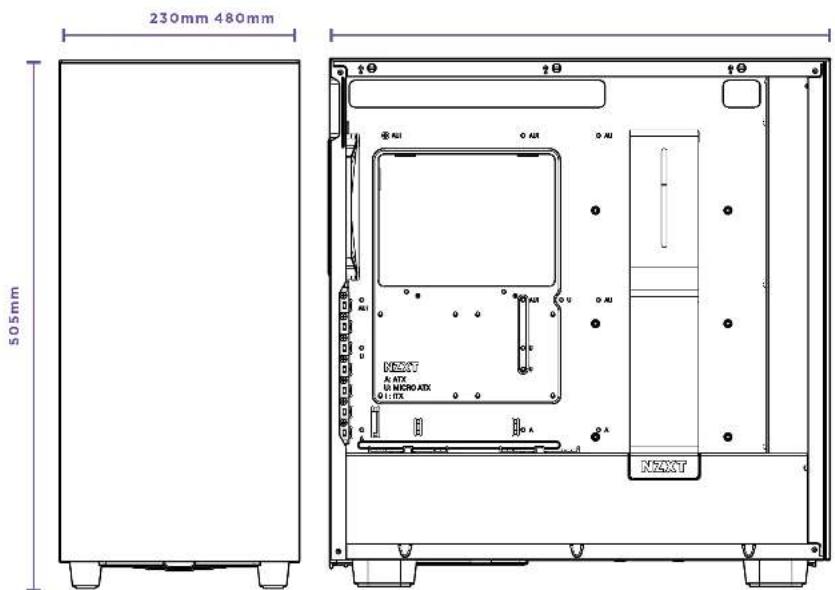

1.2 DÉGAGEMENTS ET SPÉCIFICATIONS

H7 ELITE

BOÎTIER TOUR MOYENNE HAUT DE GAMME

1.2 DÉGAGEMENTS ET SPÉCIFICATIONS

H7 ELITE BOÎTIER TOUR MOYENNE HAUT DE GAMME

Cartes mère prises en charge

EATX, ATX, MircATX, MiniITX

SSD 2,5"

4+2

Disques durs 3,5"

2

Fentes d'expansion

7

Gestion du câblage

18-22mm

Refroidisseur du processeur

185mm

Dégagement GPU

400mm

Radiateur avant

60mm

Radiateur du dessus

30mm

2. COMPOSANTS ET PORTS

H7 ELITE

BOÎTIER TOUR MOYENNE HAUT DE GAMME

2.1 Vue Éclatée 08

2.6 Système De Câblage 14

10

2.7 Installation De La Carte Mère....152.2 Conn

2.3 Boutons Et E/S 11

2.8 Installation Du Disque SSD....16

2.4 Retrait Du Panneau....12

2.9 Installation De Lecteur HDD....17

2.5 Barre De Câblage 13

2.10 Installation De La Carte D'extension....18

2. COMPOSANTS ET PORTS

H7 ELITE

BOÎTIER TOUR MOYENNE HAUT DE GAMME

2.11 Installation De L'alimentation....19
2.12 Prise En Charge Des Radiateurs Et Ventilateurs ...20
2.13 Installation Des Radiateurs Et Ventilateurs....22
2.14 Contrôleur De Ventilateur Et Éclairage RGB...25

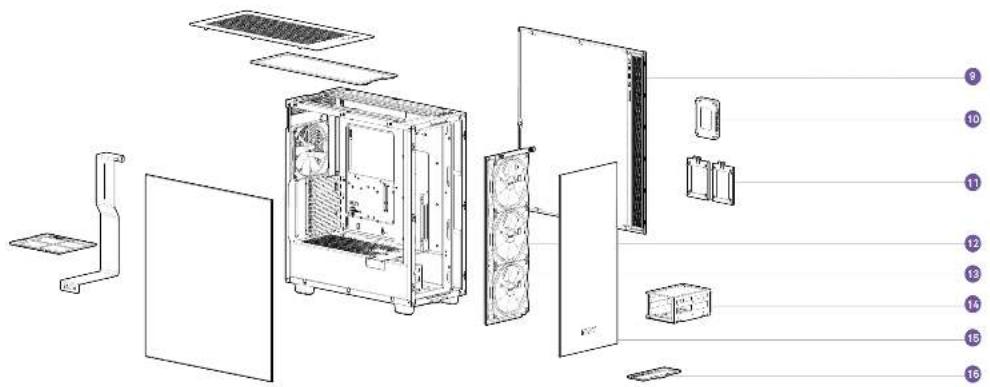

2.1 VUE ÉCLATÉE

H7 ELITE BOÎTIER TOUR MOYENNE HAUT DE GAMME

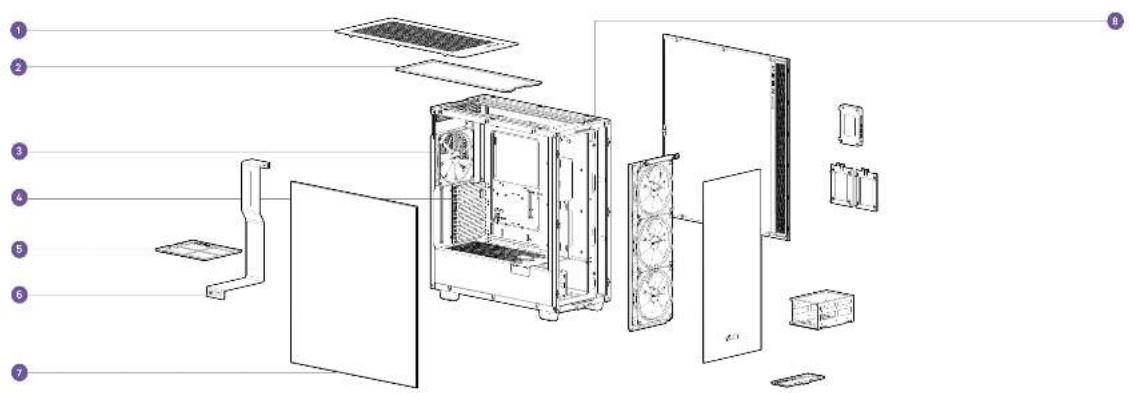

3 Ventilateur d'échappement arrière

4 Insertion de PCI

NO. PART NAME

5 Filtre à poussière du bloc d'alimentation

6 Barre de balayage pour nettoyage

7 Panneau gauche en verre trempé

8 Module avant E/S

2.1 VUE ÉCLATÉE

H7 ELITE BOÎTIER TOUR MOYENNE HAUT DE GAMME

9 Panneau latéral droit

10 Contrôleur de Ventilateur et Éclairage RGB

11 Plateau SSD

12 Support du dissipateur avant

NO. PART NAME

13 Ventilateur F140RGB

14 Plateau pour disque dur

15 Panneau gauche en verre trempé

16 Filtre à poussière avant (dessous)

2.2 CONNEXIONS DES CÂBLES

H7 ELITE

BOÎTIER TOUR MOYENNE HAUT DE GAMME

FOR INTEL STANDARD F_PANEL HEADER USB 3.2 GEN 2 TYPE-C USB 3.2 GEN 1 TYPE-A HD AUDIO

2.3 BOUTONS ET E/S

H7 ELITE

BOÎTIER TOUR MOYENNE HAUT DE GAMME

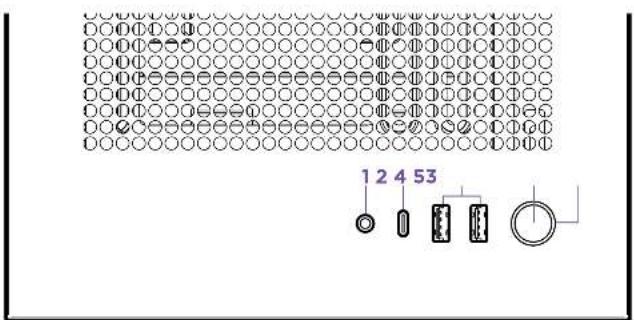

NO. PORT NAME

1 Prise Casque

2 USB 3.2 Gen2 Type-C

3 USB 3.2 Gen1 Type-A

4 Interrupteur marche/arrêt

5 Témoin d'alimentation

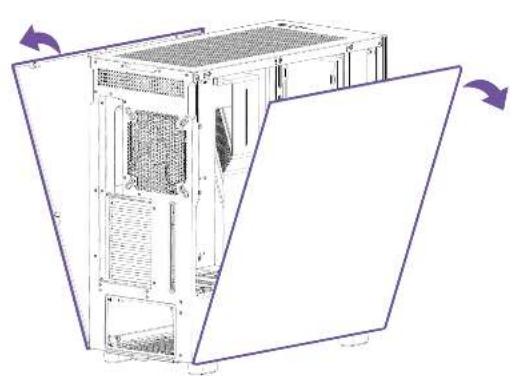

2.4 RETRAIT DU PANNEAU

H7 ELITE

BOÎTIER TOUR MOYENNE HAUT DE GAMME

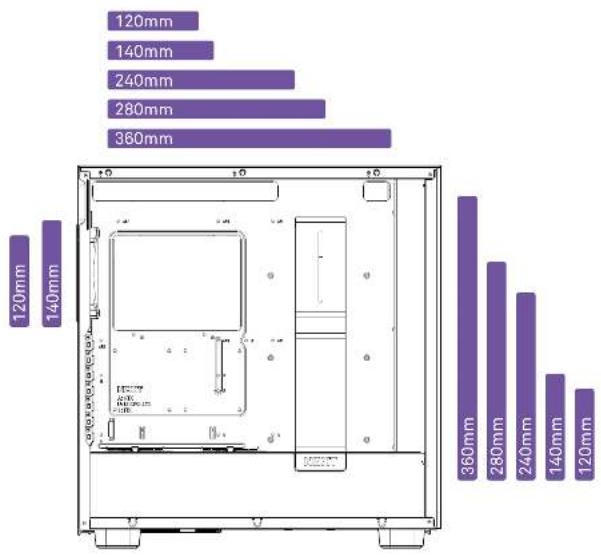

Avant: jusqu'à 360mm

Arrière: jusqu'à 140mm

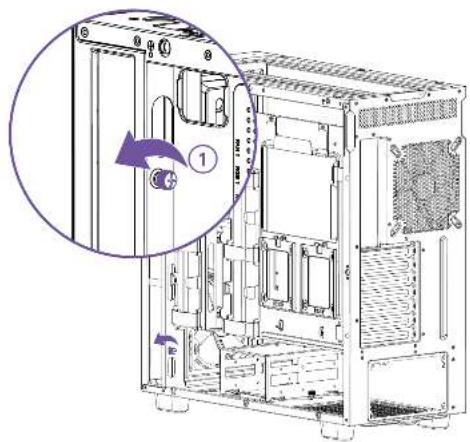

2.13 INSTALLATION DES RADIATEURS ET VENTILATEURS

H7 ELITE

BOÎTIER TOUR MOYENNE HAUT DE GAMME

Ports 1 à 3 du ventilateur	hay tres puertos de ventilador que permiten controlar cada canal por separado. Para conectar ventiladores adicionales, usa los divisores incluidos.
Remarque : le premier connecteur de ventilateur à quatre broches sur le diviseur pour ventilateur correspond au ventilateur principal. Séparer les ventilateurs à modulation de largeur d'impulsions de ceux à trois broches.
Ports RVB NZXT 1 à 6	brancher les accessoires lumineux RVB éventuels sur le connecteur à quatre broches. Les accessoires lumineux supplémentaires sont vendus séparément.
Connecteur d'alimentation SATA	le brancher sur le bloc d'alimentation pour alimenter les ventilateurs et les accessoires lumineux.
Connecteur USB	le brancher sur la carte mère pour permettre le contrôle via NZXT CAM.

3. ANNEXE

H7 ELITE

BOÎTIER TOUR MOYENNE HAUT DE GAMME

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat. Vous pouvez aussi commander des pièces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : NZXT.com

KUNDENDIENST UND SERVICE

Cet étui pour ordinateur personnel de classe B avec dispositif

intelligent est conforme à la norme NMB-003 du Canada

3.4 REVISION HISTORY

H7 ELITE

BOÎTIER TOUR MOYENNE HAUT DE GAMME

Version 1.1, 2022/03/014
