Type de produit	Caisson de basses amplifié
Marque	MTX Audio
Modèle	RTP12x2
Subwoofer	2 x 12 pouces (2 x 30 cm)
Amplificateur	Mono classe-D
Puissance maximale	840 W
Puissance RMS	280 W
Commande à distance	EBC (External Bass Control) incluse
Entrées audio	RCA (bas niveau) et haut niveau (adaptateurs fournis)
Dimensions (L x l x H)	43 x 79 x 43 cm
Alimentation	12 V DC (batterie véhicule)
Câble d'alimentation recommandé	6 mm² cuivre 100%
Plage de sensibilité d'entrée	0,2 à 6 V
Protection	Thermique (LED rouge)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Déconnecter la batterie avant installation. Utiliser un fusible à moins de 20 cm de la batterie.
Pièces détachées et accessoires	Commande EBC et adaptateurs haut niveau fournis.
Réparabilité	Confier l'installation à un installateur spécialisé.

FOIRE AUX QUESTIONS - RTP12x2 MTX Audio

Comment régler le gain (sensibilité) de l'amplificateur ?

Tournez le potentiomètre GAIN au minimum (sens antihoraire). Mettez la source à 3/4 du volume maximum avec une chanson dynamique. Augmentez le gain jusqu'à entendre une distortion, puis réduisez légèrement.

Quelle section de câble utiliser pour l'alimentation ?

MTX recommande un câble de 6 mm² en cuivre 100% pour l'alimentation et la masse.

Comment connecter l'entrée haut niveau si la source n'a pas de sorties RCA ?

Utilisez les adaptateurs haut niveau fournis. Branchez les câbles haut-parleur de la source sur les adaptateurs, puis connectez les adaptateurs au bornier High Level Input.

Que faire si le voyant de protection (Prot.) s'allume en rouge ?

Cela indique une protection thermique (surchauffe). Laissez l'amplificateur refroidir et vérifiez que la ventilation est suffisante.

Puis-je utiliser un câble RCA non twisté ?

Il est recommandé d'utiliser des câbles RCA twistés de qualité pour éviter les parasites. MTX recommande les câbles StreetWires par exemple.

Comment installer le fusible ?

Installez un porte-fusible avec un fusible adapté à moins de 20 cm de la borne positive de la batterie.

Où brancher le fil Remote (REM) ?

Connectez le fil bleu (remote) de la source au bornier Rem. de l'amplificateur. Ce fil est généralement marqué 'Remote' ou 'Power Antenna'.

Quelle est la puissance RMS de ce caisson ?

La puissance RMS est de 280 W et la puissance maximale de 840 W.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si le son est déformé ?

Vérifiez le réglage du gain : il ne doit pas être trop élevé. Ajustez-le en suivant la procédure de réglage. Assurez-vous aussi que les câbles sont bien connectés.

MODE D'EMPLOI RTP12x2 MTX Audio

Merci d'avoir fait confiance à MTX en achetant un amplificateur haute performances de la série RFL. Une bonne installation combinée à des subwoofer MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tener eveille vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...

:

Caisson de grave amplifié
- Ampli mono classe-D
- Subwoofer: 2 × 30 ~cm (2x12")
- Ampli puissance Max : 840W
- Ampli puissance RMS:280W
Commande EBC incluse
- Entres haut et bas niveau
- Dimensions : 43x79x43cm

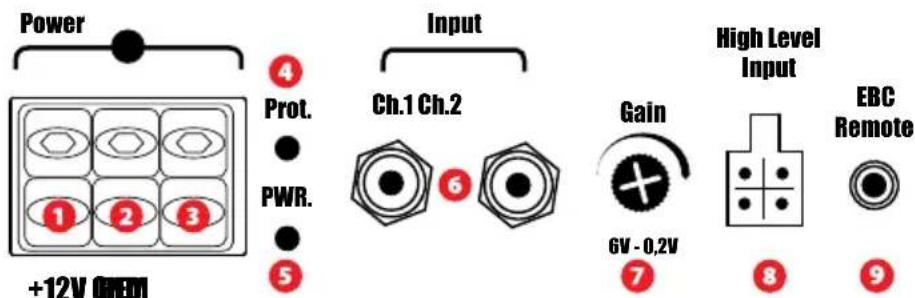

Connecteurs et réglages :

Connecteur d'alimentation (+12V): C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour évier les parasites, il faut prendre soin de ne pas faire passer le cable d'alimentation à moins de 15cm du système électrique de la voiture ou des cables RCA. MTX recommate l'utilisation de cable de 6mm2 100% en cuivre.
Connecteur "Remote" (REM) : C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les cables de votre source avec inscription "Remote" ou "Power Antenna".
Connecteur de masse (GND) — C'est le bonnier qui doit être relié à la masse de votre vehicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec unerosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de cable que pour l'alimentation (6mm2).
LED de protection (Prot.) : Lorsque l'amplificateur est en protection thermique (trop chaud) ce LED s'allume en rouge.
LED temoin d'allumage (PWR.) : Ce LED est allumé en rouge lorsqu'ellamplificateur est en fonction.
Entres RCA (Input): Ces entrées RCA se connect à votre source si elle est équipee de sorties RCA. Le niveau minimum est de 0,2 Volt, le niveau maximum est de 6 Volts. MTX recomande d'utiliser des cables RCA "twistés" de qualite (como chez StreetWires par exemple) pour eliminer les problemes de parasite.
Niveau de sensibilité (GAIN) — Ce réglage permet d'aligner la sensibilité de votre tube amplifié avec celle de votre source. Elle varie sur l'amplificateur de 0,2 à 6V. Cette commande n'est pas un volume ! Cela ne sert à rien de la mesure à fond.
Aiuster le niveau de sensibilité (Gain)

1. Tourner le potentiometre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiometre "Gain" jusqu'a entendre de la distortion (son degradé)
4. Diminuer le niveau d'une heures sur le potentiametre
5. Vote amplificateur est calibre avec la source

Entres haut-niveau (High Level Input): Voitre tube amplifie MTX accepte le signal provenant des cables haut-parleur de voire source (dans le cas ou voire source ne serait pas equipedee de sorties RCA). Des adapteurs sont fournis a cet effet. Il suffit d'y brancher vos cables haut-parleurs et de brancher les adaptateurs dans le connecteur "High Level Input".

Port EBC (External Bass Control - EBC Port): Ce port permet la connexion de la commande déportée EBC livrée de série. Elle vous permet de régler le niveau du subwoofer aussi aux places avant.

Installation et montage :

MTX you recommend de faire appel à un installeréur spécialise pour le montage de votre MTX RTP12x2. Tout mauvais branchement peut gravement endommager ce produit, vos haut-parleurs ou encore le système électrique de votre vehicule. Veuillez à vérifier deux fois les branchements avant demettre en marche votre système audio.

1. Déconnectez la masse de la batterie du vehicule.
2. Deteirizef emplacement de voire MTX RTP12x2. Pour un bon fonctionnement, il faut laisser de l'air devant la section amplificateur (pour son refroidissement) et devant le subwoofer.
3. Faites passer un cable d'alimentation de la batterie jusqu'au connecteur marqu " + 12V" sur l'amplificateur. Ne pas connecter ce cable pour le moment. Lors du passage a travers une tôle, il faut utiliser un caoutchouc de protection pour que le cable ne s'endomage pas. Attention a bien utiliser la section de cable recommende.
4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du vehicule. C'est une protection très importante pour vous et votre vehicule en cas d'accident ou de court-circuit. Vous pouvez restant aner connecter le cable d'alimentation +12V sur la borne positive (rouge) de la batterie.
5. Trouvez une très belle masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit etre decapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la meme section de cable que pour l'alimentation. Branchedz la masse au connecteur marque"GND" sur I'amplificateur puis visser I'autre extrémite a la tole du vehicule.
6. Connectez un cable de commande d'allumage (remote) et d'extinction de votre source au bornier marque "Rem." sur l'amplificateur. Ce cable est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfais marqu "remote" ou "power antenna".
7. Connectez les cables RCA de votre source aux borniers marqués "INPUT". Si vous source n'est pas équipée de cables RCA, vous pouvez utiliser les adaptateurs haut niveau fournis (High Level Input). Il faut alors branchier les cables haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur dans le bornier "High Level Input".
8. Vérifie tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis place le fusible dans son porte fusible.

Attention : pour commencer les réglages, la sensibilité "GAIN" sur l'amplificateur doit être en position minimum, donc à fond dans le sens contraire des aiguilles d'une montre.
