Type de produit	Lecteur DVD/CD portable
Marque	Panasonic
Modèle	DVD-LS92EG
Écran	LCD 9 pouces (22,9 cm) à matrice active, 640 × 234 pixels (RGB)
Dimensions (sans batterie)	242,6 × 46,0 × 173,5 mm (L × H × P)
Poids (avec batterie)	Environ 1117 g
Poids (sans batterie)	Environ 885 g
Alimentation	Adaptateur secteur 100-240 V CA, 50/60 Hz ; batterie lithium-ion rechargeable (7,2 V)
Consommation électrique	14 W (avec adaptateur), 0,5 W en veille
Formats lus	DVD-Vidéo, DVD-R/RW, DVD-R DL, +R/RW, +R DL, CD, CD-R/RW, VCD, SVCD, MP3, JPEG, DivX
Système de signaux	PAL / NTSC sélectionnable
Sorties	Audio/Vidéo composite (mini-jack 3,5 mm), sortie casque (2 × mini-jack stéréo 3,5 mm)
Haut-parleurs	2 × 1,2 W
Port USB	1 × USB 2.0 (compatible FAT12/16/32)
Batterie incluse	Bloc-batterie lithium-ion DY-DB20 (durée de lecture jusqu'à 11 h avec casque)
Accessoires fournis	Télécommande, batterie bouton, câble audio/vidéo, adaptateur secteur, cordon d'alimentation, adaptateur CC pour véhicule, bloc-batterie rechargeable
Entretien et nettoyage	Chiffon doux et sec ; produit pour lunettes pour l'écran LCD ; soufflet pour lentille
Sécurité	Protection parentale, arrêt automatique, consignes de sécurité pour batterie et laser (Classe 1M/1)
Température de fonctionnement	+5 °C à +35 °C
Pièces détachées / Réparabilité	Batterie de rechange (CGR-H711, CGR-H712) ; kit de nettoyage de lentille (SZZP1038C) ; réparation par personnel qualifié

FOIRE AUX QUESTIONS - DVD-LS92EG PANASONIC

Puis-je lire des DVD achetés à l'étranger avec ce lecteur ?

Oui, si le code de zone du disque est 2 ou ALL. Vérifiez la jaquette du DVD.

Combien de temps dure la batterie ?

La batterie DY-DB20 offre jusqu'à 11 heures de lecture avec un casque (luminosité d'écran réglée à -5). La durée varie selon l'utilisation.

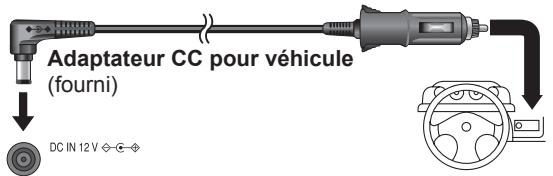

Puis-je utiliser l'appareil dans une voiture ?

Oui, grâce à l'adaptateur CC pour véhicule fourni (compatible avec batterie 12 V). Ne l'utilisez pas sur un véhicule 24 V et ne le laissez pas exposé au soleil.

Comment nettoyer l'écran LCD ?

Utilisez un chiffon doux et sec ou un produit de nettoyage pour lunettes. N'utilisez jamais d'alcool, de diluant ou de benzine.

Le lecteur ne s'allume pas, que faire ?

Vérifiez les connexions de l'adaptateur secteur ou de la batterie. Si l'appareil est trop chaud ou trop froid, le circuit de protection peut l'empêcher de fonctionner. Attendez qu'il revienne à une température comprise entre 5 °C et 35 °C.

Puis-je lire des fichiers DivX depuis une clé USB ?

Oui, branchez la clé USB sur le port USB. Le lecteur lit les fichiers DivX, MP3 et JPEG. Notez que les fichiers DivX protégés par copyright peuvent ne pas être lus depuis une clé USB.

Comment régler la protection parentale ?

Allez dans le menu Configuration > Autres > Restric. classe. Entrez le mot de passe par défaut 8888 et choisissez un niveau entre 1 et 8 (8 = aucune restriction).

Que faire si l'écran affiche 'U99' ?

Cela signifie que l'appareil ne peut pas lire le disque. Essayez un autre disque compatible. Si le problème persiste, éteignez et rallumez l'appareil, ou débranchez et rebranchez l'alimentation.

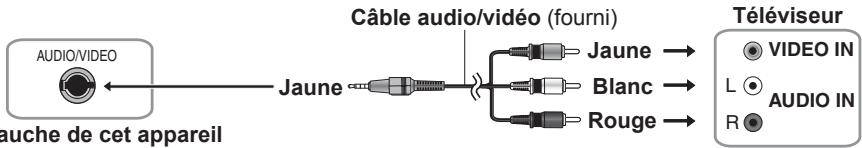

Puis-je connecter ce lecteur à un téléviseur ?

Oui, utilisez le câble audio/vidéo fourni (jaune pour vidéo, blanc/rouge pour audio). Branchez les fiches aux entrées correspondantes du téléviseur. L'écran LCD s'éteint automatiquement.

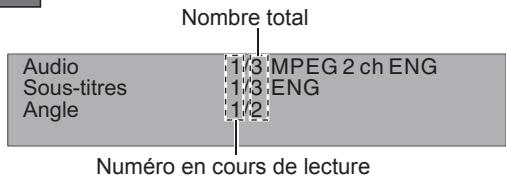

Comment changer la langue des sous-titres ?

Pendant la lecture, appuyez sur la touche SUBTITLE de la télécommande pour parcourir les langues disponibles. Cette fonction dépend du disque.

MODE D'EMPLOI DVD-LS92EG PANASONIC

Lecteur de DVD/CD portable

Ce lecteur fait la lecture des DVD-Viséo dont l'étiquette porte le code de zone "2" ou "ALL".

Sauf indication contraire, les illustrations contenues dans ces instructions d'utilisation appartiennent à DVD-LS92.

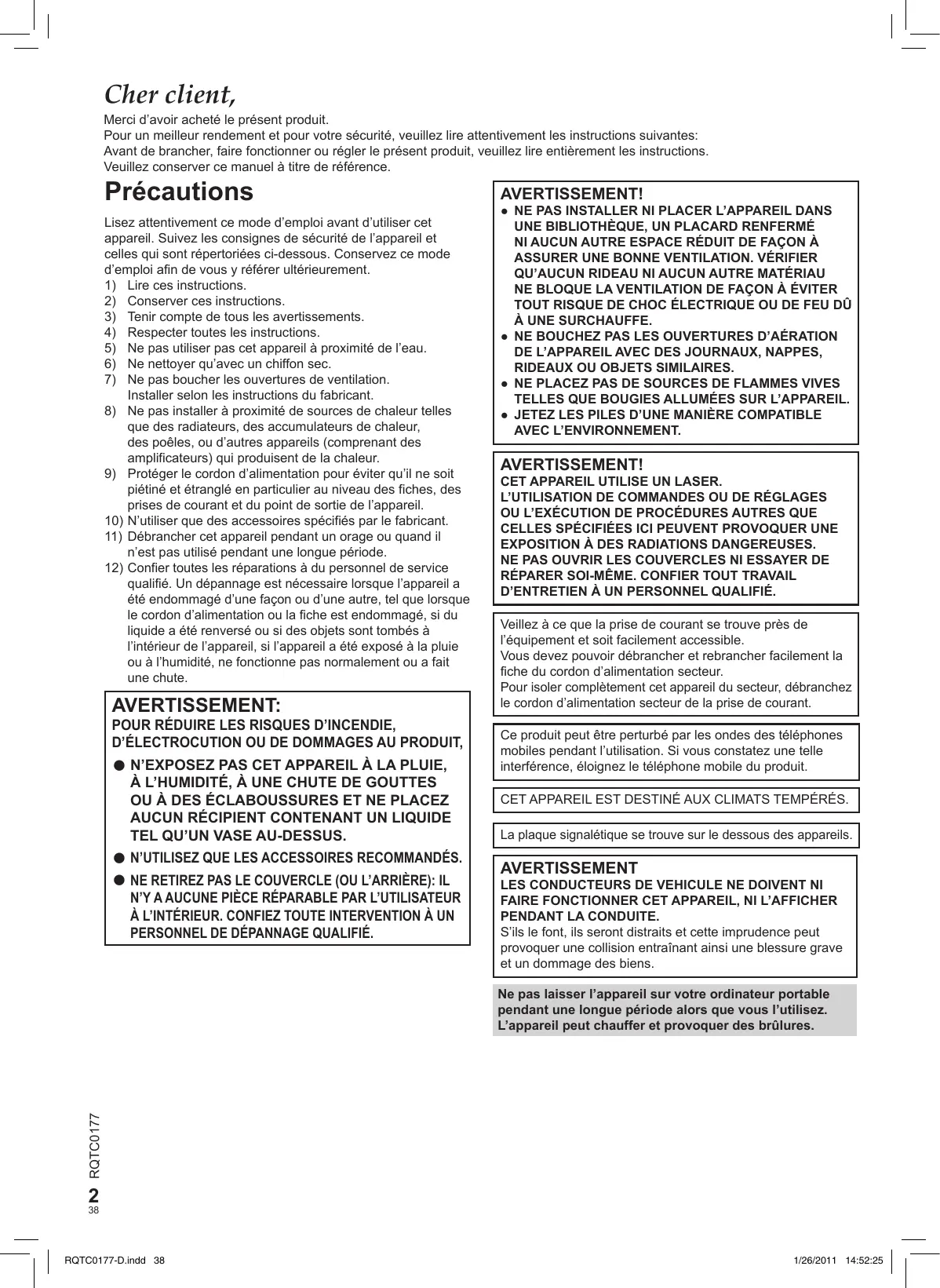

Merci d'avoir acheté le présent produit.

Pour un meilleur rendement et pour votre sécurité, veuillez lire attentivement les instructions suivantes:

Avant de brancher, faire fonctionner ou régler le présent produit, veuillez lire entièrement les instructions.

Veuillez conserver ce manuel à titre de référence.

Précautions

Lisez attentivement ce mode d'emploi avant d'utiliser cet appareil. Suivez les consignes de sécurité de l'appareil et celles qui sont répertoriées ci-dessous. Conservez ce mode d'emploi afin de vous y référer ultérieurement.

1) Lire ces instructions.
2) Conserver ces instructions.
3) Tenir compte de tous les avertissements.
4) Respecter toutes les instructions.
5) Ne pas utiliser pas cet appareil à proximité de l'eau.
6) Ne nettoyer qu'avec un chiffon sec.
7) Ne pas boucher les ouvertures de ventilation. Installer selon les instructions du fabricant.
8) Ne pas installer à proximité de sources de chaleur telles que des radiateurs, des accumulateurs de chaleur, des poêles, ou d'autres appareils (comprenant des amplificateurs) qui produisent de la chaleur.
9) Protéger le cordon d'alimentation pour éviter qu'il ne soit piétiné et étranglé en particulier au niveau des fiches, des prises de courant et du point de sortie de l'appareil.
10) N'utiliser que des accessoires spécifiés par le fabricant.
11) Débrancher cet appareil pendant un orage ou quand il n'est pas utilisé pendant une longue période.
12) Confier toutes les réparations à du personnel de service qualifié. Un dépannage est nécessaire lorsque l'appareil a été endommagé d'une façon ou d'une autre, tel que lorsque le cordon d'alimentation ou la fiche est endommagé, si du liquide a été renversé ou si des objets sont tombés à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou a fait une chute.

AVERTISSEMENT:

Veillez à ce que la prise de courant se trouve près de l'équipement et soit facilement accessible.

Vous devez pouvoir débrancher et rebrancher facilement la fiche du cordon d'alimentation secteur.

Pour isoler complètement cet appareil du secteur, débranchez le cordon d'alimentation secteur de la prise de courant.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

La plaque signalétique se trouve sur le dessous des appareils.

AVERTISSEMENT

LES CONDUCTEURS DE VEHICULE NE DOIVENT NI FAIRE FONCTIONNER CET APPAREIL, NI L'AFFICHER PENDANT LA CONDUITE.

S'ils le font, ils seront distraits et cette imprudence peut provoquer une collision entraînant ainsi une blessure grave et un dommage des biens.

Ne pas laisser l'appareil sur votre ordinateur portable pendant une longue période alors que vous l'utilisez. L'appareil peut chauffer et provoquer des brûlures.

Piles

• Utiliser cet appareil pour recharger le bloc-pile.
• Ne pas utiliser le bloc-pile avec tout autre appareil que le lecteur spécifié.
• Ne pas utiliser le lecteur à l'extérieur s'il neige ou s'il pleut. (Le bloc-pile n'est pas étanche.)
• Ne laissez pas la saleté, le sable, les liquides ou autres corps étrangers entrer en contact avec les bornes.
• Ne touchez pas les broches de la fiche (+ et -) avec des objets métalliques.
• Ne démontez/remontez pas le bloc-pile, ne le faites pas chauffer et ne le jetez pas dans le feu.
• N'exposez pas la batterie à la chaleur et tenez-la éloignée de toute flamme.
• Ne pas laisser la ou les batteries dans un véhicule exposé au soleil avec vitres et portes fermées pendant une longue période de temps.
• Ne pas ranger le bloc-pile à une température dépassant 60°C.

2 Pile bouton (Pile au lithium)

• Insérez en alignant les pôles.
• Ne touchez pas les pôles (+ et -) avec des objets métalliques.
• Le produit ne doit pas être rechargé, démonter, modifier, chauffer ou jeter dans le feu.
• Maintenez hors de la portée des enfants.
• N'exposez pas la batterie à la chaleur et tenez-la éloignée de toute flamme.
• Ne laissez pas la ou les batteries dans un véhicule exposé au soleil avec vitres et portes fermées pendant une longue période de temps.

Si de l'électrolyte entre en contact avec vos mains ou vos vêtements, lavez-les abondamment avec de l'eau.

Si de l'électrolyte entre en contact avec vos yeux, ne les frottez pas.

Rincez-vous les yeux abondamment avec de l'eau, puis consultez un médecin.

3 Élimination des piles

Vérifiez et respectez les réglementations locales lorsque vous jetez les piles.

Précautions à prendre lors de l'écoute à l'aide d'un casque ou d'écouteurs

• À pleine puissance, l'écoute prolongée peut endommager l'oreille de l'utilisateur. Utilisez le casque ou les écouteurs fournis avec l'appareil.
• Réduisez le volume ou cessez l'utilisation si vous éprouvez un bourdonnement dans les oreilles.
• N'utilisez pas cet appareil en conduisant un véhicule motorisé. Cela risquerait de provoquer un accident de la route, et l'utilisation est illégale dans un grand nombre de régions.
• Dans les situations qui comportent un danger potentiel, veuillez faire preuve d'une très grande prudence ou cesser temporairement l'utilisation.
• Même si le casque ou les écouteurs sont de type ouvert, c'est-à-dire conçus pour permettre d'entendre les bruits ambiants, prenez garde d'élever le son au point de ne plus entendre.
• Une pression excessive du son provenant des écouteurs et haut-parleurs peut entraîner une perte de l'ouïe.
• L'écoute à plein volume prolongée peut nuire à l'audition de l'utilisateur.
  Veillez à utiliser le casque ou les écouteurs fournis ou conseillés.

Pour éviter tout dommage

Évitez d'effectuer les opérations suivantes:

• Vaporiser des insecticides inflammables à proximité de l'appareil.
• Appuyer sur l'écran LCD.
• Toucher la lentille et les autres composants du capteur à laser.

N'utilisez pas l'appareil dans les endroits suivants:

- Endroits sablonneux tels que la plage.

- Sur des coussins, des canapés, ou un appareil chaud tel que les amplificateurs.

Ne laissez pas l'appareil dans une voiture non aérée ou exposée aux rayons directs du soleil ou à des températures élevées.

Remarque concernant la batterie rechargeable

Celle-ci est recyclable.

Veuillez respecter la réglementation locale en matière de recyclage.

Adaptateur CA

Cet adaptateur CA fonctionne sur le secteur entre 100 V et 240 V. Mais

- Si la fiche ne peut pas être insérée dans la prise d'alimentation secteur, se procurer un adaptateur de fiche adéquat.

Avertissement

Risque d'incendie, d'explosion et de brûlures. Ne démontez pas votre appareil.

Évitez de chauffer les batteries au-dessus des températures suivantes, ou de les incinérer.

Batterie de type bouton 100 °C

Bloc-batterie 60 °C

MISE EN GARDE

Une batterie de remplacement inappropriée peut exploser. Ne remplacez qu'avec une batterie identique ou d'un type recommandé par le fabricant. L'élimination des batteries usées doit être faite conformément aux instructions du manufacturier.

Avertissement

Gardez la pile-bouton hors de portée des enfants. Ne mettez jamais la pile-bouton à la bouche. Si elle est avalée, appelez un médecin.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Cd

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre) Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Table des matières

Mise en marche

Précautions....2

Accessoires ....5

Préparatifs

① Mise en place de la batterie....6

② Rechargement de la batterie 6

③ Réglage de l'angle de l'écran LCD....6

Disques dont la lecture est possible....7

Lecture

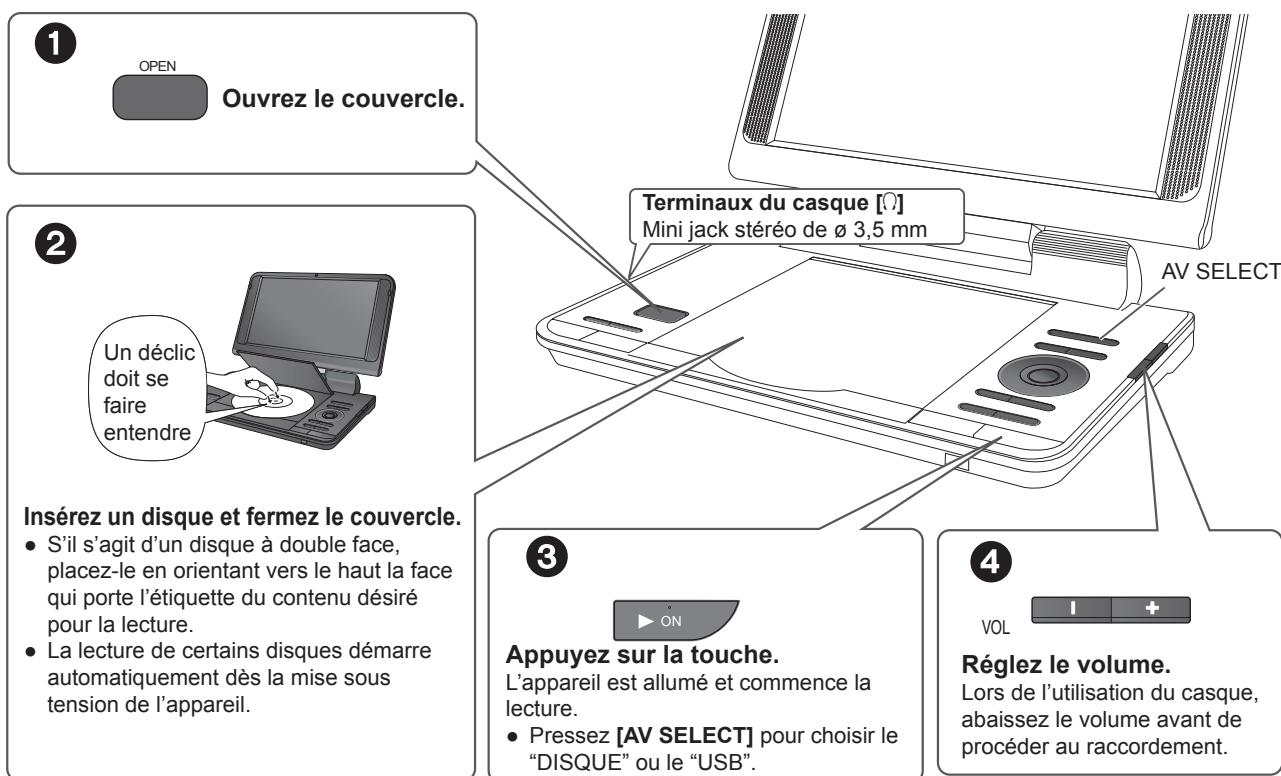

Lecture de disques....8

Fonctions utiles....11

Changement de lecteurs....11

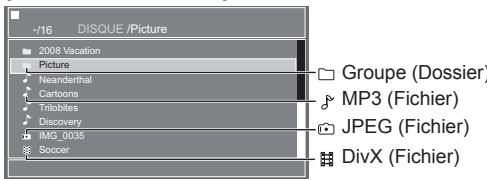

La lecture du CD, du disque de données et du dispositif d'USB 11

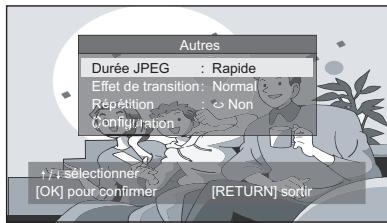

Effet de transition....12

À propos DivX® VOD du contenu....12

À propos DivX de l'affichage du texte des sous-titres ....13

Astuces relatives au traitement des disques de données....13

Paramètres

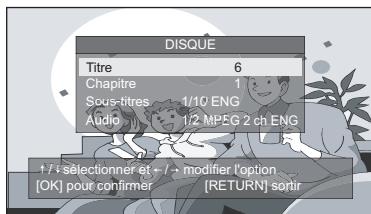

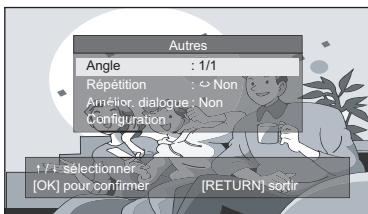

Utilisation des menus à l'écran....14

Modification des réglages du lecteur .... 15

Utilisation dans diverses situations

Utilisation dans un véhicule....16

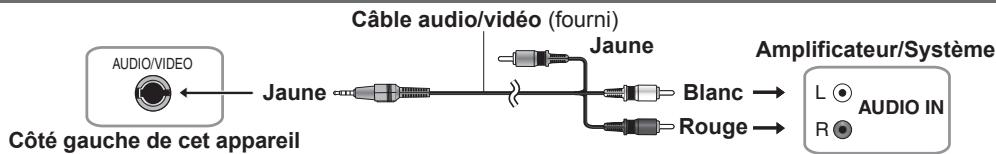

Utilisation de cette unité avec d'autres équipements .... 16

Référence

Entretien....17

Caractéristiques ....17

Guide de dépannage ....18

Questions fréquemment posées....19

Index ......Page de garde de la quatrième de couverture

Accessories

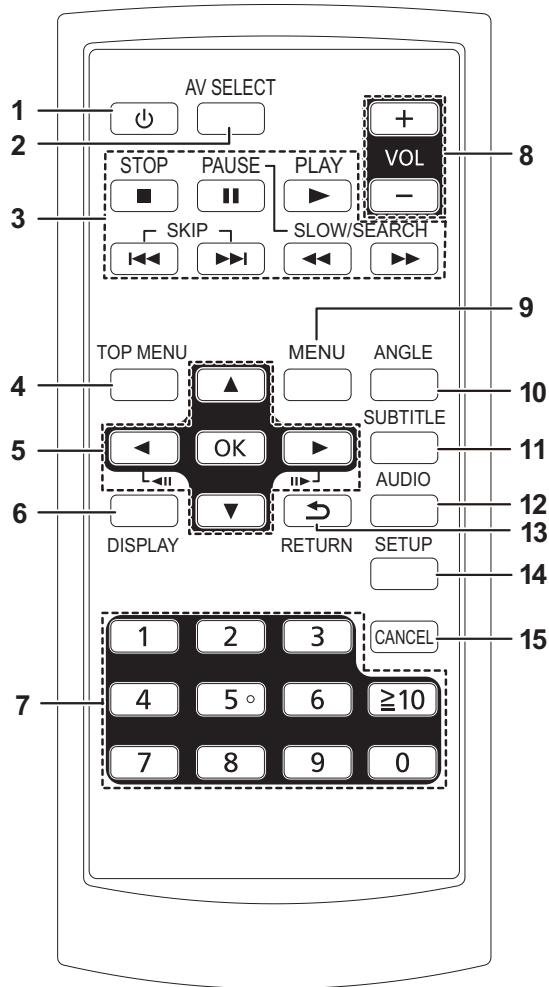

□ 1 Télécommande (N2QAYC000040)
□ 1 Batterie de type bouton adaptée à la télécommande (pour le remplacement → 10)
□ 1 Câble audio/vidéo
□ 1 Adaptateur CA
□ 1 Cordon d'alimentation

- Utilisation réservée à cette unité. Ne l'utilisez pas avec un autre équipement.

En outre, évitez d'utiliser les cordons de cet appareil avec d'autres équipements.

□ 1 Adaptateur CC pour véhicule
□ 1 Bloc-batterie rechargeable

	Inclus	En option
DVD-LS92	DY-DB20	DY-DB30
DVD-LS70	CGR-H711	CGR-H712

- Le temps de lecture peut varier selon le type de bloc-batterie. [→ 6, Rechargement approximatif et durées de lecture (En heures)]

Fabriqué sous licence de Dolby Laboratories.Le terme Dolby et le sigle double D sont des marques commerciales de Dolby Laboratories.

“DVD Logo” est une marque commerciale de DVD Format/Logo Licensing Corporation.

Cet élément intègre une technologie de protection contre la copie qui est protégée par des brevets des États-Unis et par les droits de propriété intellectuelle de Rovi Corporation. Le démontage et le désassemblage sont interdits.

Technologie d’encodage du son MPEG Layer-3 brevetée par Fraunhofer IIS et Thomson.

DivX®, DivX Certified® et les logos associés sont des marques commerciales de DivX, Inc. et sont utilisés sous licence.DivX®, DivX Certified® and associated logos are trademarks of DivX, Inc. and are used under license.

Préparatifs

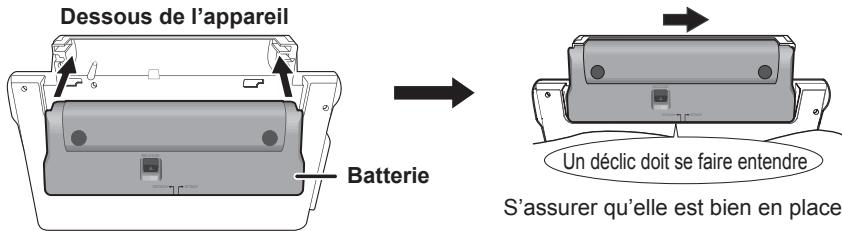

① Mise en place de la batterie

(L'appareil doit être éteint)

Les illustrations présentées sont de type DY-DB20; cependant les étapes pour les autres batteries ( 5) sont identique.

Retrait

- Éteignez l'appareil avant de retirer la batterie.

① Appuyez de manière continue

En cas de non-utilisation pendant une période prolongée

• Retirez le bloc-batterie (→ ci-dessus).
  (Même lorsque l'unité est éteinte, il existe une petite quantité de tension alimentant l'appareil, et ceci peut donner lieu à un dysfonctionnement.)
• Rechargement de la batterie.

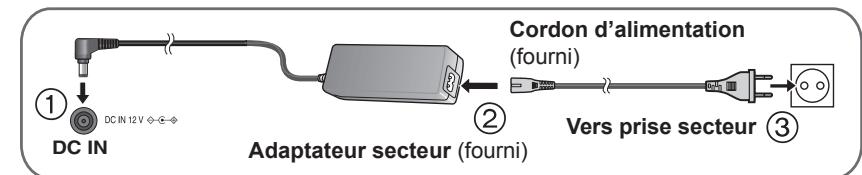

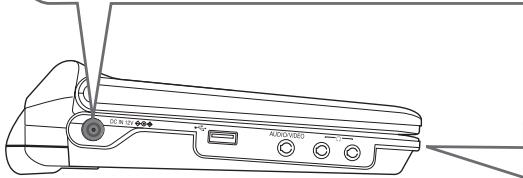

② Rechargement de la batterie

La batterie n'est pas chargée au moment de l'achat. Chargez-la avant la première utilisation.

• Vous pouvez également utiliser cet appareil sans charge lors de la connexion de l'adaptateur secteur et du cordon d'alimentation.
• Vous pouvez également utiliser cet appareil sans le charger en même temps que vous branchez l'adaptateur CC pour véhicule. (→ 16, Raccordement de l'adaptateur CC du véhicule)

→ ci-dessous, Rechargement approximatif et durées de lecture (En heures) Lorsque l'appareil est chargé, débranchez l'adaptateur secteur et le cordon d'alimentation.

L'appareil est en mode d'attente (le témoin [♦] s'allume) lorsque le cordon d'alimentation secteur est branché. Le circuit principal demeure sous tension tant que l'adaptateur CA demeure branché sur une prise de courant. Pour économiser l'alimentation Cet appareil consomme 0,5 W même éteint. Si l'appareil n'est pas utilisé pendant une longue période, il est recommandé de débrancher le cordon d'alimentation de la prise secteur.

* Uniquement en cas de rechargement lorsque l'appareil est hors tension.

[⊕] indicateur

Lorsque l'appareil est branché au réseau d'alimentation CA, cet indicateur passe en mode de veille et en ressort lorsque l'appareil est allumé.

③ Réglage de l'angle de l'écran LCD

• Lors du déplacement de l'appareil: Fermez l'écran LCD. Ne pas prendre l'appareil en tenant l'écran LCD.
• Les fonctions activées par l'intermédiaire des touches de l'appareil ne sont pas opérationnelles lorsque l'écran LCD est fermé.

Ouvrez l'écran LCD

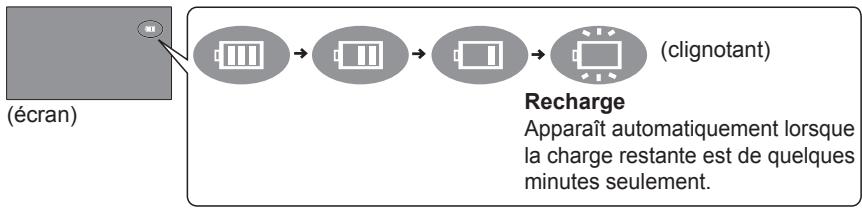

Rechargement approximatif et durées de lecture (En heures)

Batterie	Rechargement(Lorsque l'appareil est éteint)(à 20 °C)	Lecture(à la température ambiante en utilisant les casques)
		Niveau de luminosité de l'écran LCD			Écran LCD éteint
		-5	0	5
DY-DB20	7	11	9,5	8	11
CGR-H711	5	5	5	4	5,5
DY-DB30 (en option)	8	14	12	10	14
CGR-H712 (en option)	7	11	9,5	8	11

• Les durées indiquées à gauche peuvent varier selon l'utilisation.
• Pour changer la luminosité de l'écran LCD (→ 11).

Lorsque l'appareil est en marche ( 8) et alimenté par le bloc-batterie.

Appuyez sur [DISPLAY] pour vérifier l'écran LCD (S'affiche pendant quelques secondes).

Disques dont la lecture est possible

Disques vendus dans le commerce

Disque Logo	Indiqué dans ces consignes par	Remarques
DVD-Vidéo	DVD-V	Disques vidéo et musicaux de haute qualité
Vidéo CD	VCD	Disques musicaux avec vidéo Incluant SVCD (Conforme à la norme IEC62107)
CD	CD	Disques musicaux

■ Disques dont la lecture n'est pas possible

Les disques Blu-ray et HD DVD, enregistrés au format AVCHD, DVD-Audio, Version 1.0 de DVD-RW, DVD-RAM, DVD-VR, CDV, CD-G, SACD, Photo CD, “Chaoji VCD” disponibles sur le marché, notamment CVD, DVCD et SVCD qui ne sont pas conformes à IEC62107.

Disque enregistré (O: Disponible —: Non disponible)

Disque Logo	Enregistré sur un enregistreur de DVD, etc.	Enregistré sur un ordinateur, etc.			Nécessité de finaliser*3
	DVD-V *2	MP3	JPEG	DivX
	O	O	O	O	Nécessaire
DVD-R DLR DL	O	—	—	—	Nécessaire
+R/+RW—	(O)	—	—	—	Nécessaire
+R DL—	(O)	—	—	—	Nécessaire
CD-R/RW*1—	—	O	O	O	Nécessaire*4

• Il sera peut-être impossible de lire les disques mentionnés ci-dessus du fait de leur format, des conditions de leur enregistrement, de la méthode d'enregistrement et de la manière dont les fichiers ont été créés (→ 13, Astuces relatives au traitement des disques de données).
  *1 Cet appareil peut lire des CD-R/RW enregistrés au format CD-DA ou vidéo.
  *2 Les disques enregistrés sur enregistreurs de DVD ou de caméras vidéo DVD, etc. à l'aide du format vidéo DVD. Pour +R/+RW et +R DL: Les disques enregistrés à l'aide d'un format sont différents de ceux du format DVD-Vidéo; en conséquence, certaines fonctions ne peuvent être utilisées.
  *3 Un processus qui favorise la lecture sur un appareil compatible. Pour lire un disque qui affiche “Nécessaire” sur cet appareil, le disque en question doit d’abord être finalisé dans l’appareil où il a été enregistré.
  *4 La fermeture de la session fonctionne également.

Lecture de disques

• Pour modifier la langue de l'affichage → 15, Onglet "Langue"
• Lorsqu'il est interrompu, l'appareil s'éteint automatiquement une fois que les 15 minutes (environ 5 minutes lors de l'utilisation du bloc-batterie) environ se sont écoulées.
• Le nombre total de titres peut ne pas s'afficher correctement sur +R/+RW.
• Si vous rencontrez des problèmes, référez-vous au guide de dépannage (→ 18).
• Pendant la lecture de la source de DTS, il n'y aura aucun bruit des haut-parleurs. Sélectionnez une source audio différente (par exemple Digital dolby).

Remarque

LES DISQUES CONTINUENT DE TOURNER PENDANT QUE LES ELEMENTS DU MENU S'AFFICHENT. Appuyez sur

[■ -OFF] après avoir fini de préserver le moteur de l'appareil.

Opérations

	Allumer l'appareil/lire	L'appareil est éteint: Pressez, la puissance s'allume et la lecture commence. L'appareil est allumé: Appuyez sur cette touche. La lecture commence.
	Pause	Appuyez sur [► ON] pour redémarrer la lecture.
	Arrêt	La position est mémorisée quand vous la pressez pour la première fois. • Appuyez [► ON] pour continuer. (Reprendre la lecture) L'ouverture du couvercle de disque ou le pressurage [■ -OFF] annule la position mémorisée.
	Éteindre l'appareil	Pressez et tenez jusqu'à ce que l'unité soit éteinte.
	Saut	Appuyez sur [◄◄, ►►].
	Recherche	Appuyez de manière continue sur [◄◄, ►►]. Appuyez sur [► ON] pour revenir à la lecture normale.
	Lecture lente	DVD-V Appuyez de manière continue sur [◄◄, ►►] en mode de pause. VCD DivX Appuyez de manière continue sur [►►] en mode de pause. Appuyez sur [► ON] pour revenir à la lecture normale.
	Menu supérieur	DVD-V Affichage du menu supérieur d'un disque.
	Menu	DVD-V Affichage du menu d'un disque. VCD Commutez le PBC en "Marche/Arrêt".
	Menu Navigation	MP3 JPEG DivX (→ 11)
	Retour	Pour revenir à l'écran précédent. VCD (avec commande de lecture) Retour au menu.
	Opérations du menu	Pressez [▲▼◄►] et [OK] pour fixer.
	Sélec. numéro	VCD (avec le PBC en arrêt) 1 Appuyez sur [DISPLAY] pour afficher les menus à l'écran. 2 Appuyez sur [▲▼] pour sélectionner l'élément. 3 Pressez [◄►] pour introduire le nombre. 4 Appuyez sur [OK].
	Image par image	DVD-V Pendant la pause, pressez [►] ou [■■] pour faire un pas en avant, pressez [◄■] pour faire un pas vers l'arrière. VCD DivX Pendant la pause, pressez [■■] pour faire un pas en avant seulement.

Télécommande

■ Insérez la batterie du type bouton (incluse)

① Sortez le support.

Bas

Sortez tout en appuyant ici

② Insérez la batterie et remettez en place le support.

+ tourné vers le haut

Batterie au lithium: CR2025

- Gardez la batterie du type à bouton hors de portée des enfants, risque d'ingestion.

1 Allumez et éteignez l'appareil ( 8)

- Vous ne pouvez pas alimenter l'unité quand vous utilisez le paquet de batterie.

2 Commutez l'unité en lecture (→ 11)

3 Opérations de base pour la lecture

4 Affichez le menu principal

5 Sélection/OK, Photogramme par photogramme

• Pour sélectionner: Appuyez vers le haut, le bas, la gauche ou la droite ([▲, ▼, ◀, ►])
• Pour lancer: Appuyez sur [OK]
• Photogramme en avant/Photogramme en arrière: (En pause) appuyez vers la gauche ou vers la droite ([◀▶] [▶])

6 Affichez le menu à l'écran (→ 14)

7 Sélectionnez les numéros des titres etc./Saisissez les numéros

DVD-V VCD (avec le PBC en arrêt)

Par ex., pour sélectionner 12: [≥10] → [1] → [2]

CD MP3 JPEG DivX

Par ex., pour sélectionner 123: [1] → [2] → [3] → [OK]

8 Réglez le volume
9 Affichez le menu
10 Sélectionnez l'angle (→ 11)
11 Sélectionnez le sous-titre (→ 11)
12 Sélectionnez l'audio (→ 11)
13 Revenez à l'écran précédent
14 Modifiez la configuration de l'appareil ( 15)
15 Effacez les valeurs saisies précédemment

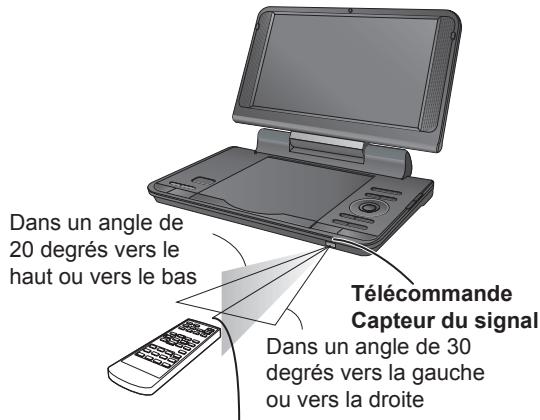

■ Plage d'utilisation

Emetteur de la télécommande

A une distance maximale de 7 m devant

Les distances et les angles sont approximation.

Fonctions utiles

Sélection de l'affichage des images au format 4:3 sur l'écran LCD

Appuyez pour changer.

Moniteur normal: Efficace dans la vidéo de 4:3 seulement Plein moniteur: Etendu horizontalement Moniteur eteint: Pas d'image

• Si vous n'utilisez pas l'écran LCD sur cet appareil, sélectionnez "Moniteur eteint" pour économiser le courant. (L'indicateur [©] clignote)
• L'écran LCD s'éteint automatiquement si vous le fermez.

Sélection de la qualité d'image sur l'écran LCD

Appuyez pour changer.

Appuyez sur [▲▼] pour sélectionner l'option, et [◀▶] pour modifier le réglage.

Luminosité: -5 à 5 Contraste: -5 à 5 Teinte: -5 à 5 Couleur: -5 à 5

- Pour quitter l'écran: Appuyez sur [RETURN].

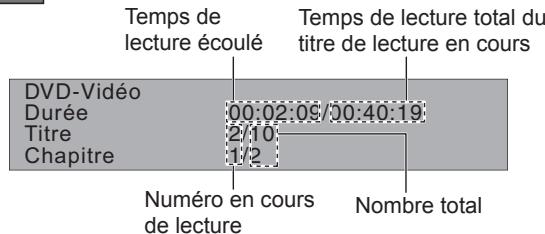

Affichage de la condition de lecture actuelle (OSD rapide)

Exemple: DVD-V

Appuyez trois fois.

Pressez quatre fois.

- Pour quitter l'écran: Appuyez sur [RETURN].

Répéter la lecture

Au cours de la lecture, Appuyez plusieurs fois pour sélectionner le contenu à répéter.

• VCD Avec le PBC en arrêt.

Sélection de l'angle DVD-V (avec des angles multiples) Modification de l'effet de transition JPEG

(Télécommande)

DVD-V Appuyez sur [ANGLE] pour sélectionner l'angle.

JPEG Pendant la lecture

Pressez [ANGLE] pour changer l'effet de transition. (→ 12)

Modifications des sous-titres

(Télécommande)

Appuyez sur [SUBTITLE] pour sélectionner la langue de sous-titre. (Disques avec sous-titres)

- Ceci ne fonctionnera peut-être pas selon l'enregistrement du disque.

Modification des bandes son

(Télécommande)

DVD-V (avec des bandes son multiples)

Appuyez sur [AUDIO] pour sélectionner la bande son.

VCD Vous pouvez utiliser ce bouton pour sélectionner "G", "D", "G+D" ou "G D".

Changement de lecteurs

Pressez [AV SELECT] pour sélectionner "DISQUE" ou "USB" quand l'appareil est arrêté ou dans le statut de "Sans disque".

Si des médias sont insérés tandis que l'unité est arrêtée ou dans le statut de "Sans disque", le "Sélection AV" affiche le menu automatiquement.

Remarque

• Cette unité ne garantit pas le raccordement avec tous les dispositifs d'USB.
• Cette unité ne soutient pas le remplissage de dispositif d'USB.
• Des systèmes de fichiers FAT12, FAT16 et FAT32 sont soutenus.
• Cette unité est compatible avec USB 2.0 à toute vitesse.
• Quand l'erreur de surintensité sur le dispositif d'USB s'est produite, veuillez enlèver le dispositif d'USB.

La lecture du CD, du disque de données et du dispositif d'USB

CD MP3 JPEG DivX

Insérez un CD, un disque de données ou un dispositif d'USB. Pendant l'affichage du menu, appuyez sur [▲▼] pour sélectionner un article et appuyez sur [OK].

- Répétez cette étape s'il existe plusieurs niveaux.

par ex. donnees disque

- Appuyez sur [RETURN] pour retourner à l'écran précédent.

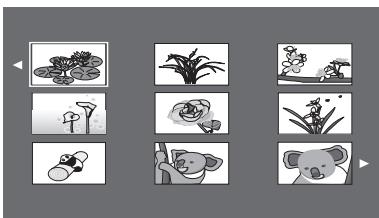

■ Sélectionner l'image dans le menu des miniatures

JPEG

1 Lors de l'affichage des images, appuyez sur [TOP MENU] pour afficher les miniatures.
2 Pour sélectionner une image dans un groupe.

Appuyez sur [▲▼◀▶] pour sélectionner l'image et appuyez sur [OK].

• Appuyez sur [▶▶] pour avancer par sauts de page en page.
• Appuyez sur [◀◀] pour reculer par sauts de page en page.

- Pour quitter l'écran: Appuyez sur [MENU].

Effet de transition JPEG

Pressez [DISPLAY] pendant la lecture de JPEG.

• Pressez [▲▼] pour choisir le “Effet de transition”.
• Pressez [OK] pour choisir l'effet que vous voulez.

Il y a 21 effets sur cette unité.

Type1

Type2

Type3

Type4

Type5

Type6

Type7

Type8

Type9

Type10

Type11

Type12

Type13

Type14

Type15

Type16

Type17

Type18

Type19

Normal

À propos DivX® VOD du contenu

AU SUJET DES VIDEOS DIVX:

DivX® est un format vidéo numérique créé par DivX, Inc. C'est un appareil officiel DivX Certified® qui lit les vidéos DivX. Visitez divx.com pour des plus amples informations et des outils logiciels pour convertir vos fichiers en vidéo DivX.

A PROPOS DE DIVX VIDEO-ON-DEMAND:

Cet appareil DivX Certified® doit être enregistré afin de pouvoir lire les contenus DivX Video-on-Demand (VOD).

Pour obtenir votre code d'enregistrement, localisez la section DivX VOD dans le menu de configuration de votre appareil. Allez sur vod.divx.com pour plus d'information sur la manière d'effectuer votre inscription.

Affichez le code d'enregistrement de l'appareil

• Après avoir lu des contenus DivX VOD pour la première fois, le code d'enregistrement ne s'affiche pas.
• Si vous achetez des contenus DivX VOD en utilisant un code d'enregistrement différent du code de cet appareil, vous ne pourrez pas lire ces contenus. ("Erreur d'Autorisation." s'affiche.)

Annulez l'enregistrement de l'appareil

Utilisez le code de désenregistrement pour annuler l'enregistrement sur www.divx.com.

A propos des contenus DivX VOD ne pouvant être lus qu'un nombre prédéfini de fois

Certains contenus DivX VOD ne peuvent être lus qu'un nombre prédéfini de fois. Lorsque vous lisez ce contenu, le nombre de lectures et le nombre de lectures possibles initialement s'affichent.

- Le nombre restant de lectures diminue chaque fois qu'un programme est lu. Cependant, quand la lecture se fait à partir du point où elle avait été précédemment arrêtée, le nombre restant de lectures ne diminue pas du fait de la fonction de reprise lecture.

Remarque

- Les images vidéo de contenu de DivX® protégé par copyright stocké sur un dispositif d'USB ne peuvent pas être produites. Pour voir la sortie vers la TV de la vidéo DivX protégée, veuillez copier la vidéo vers un disque compatible sur votre ordinateur.

À propos DivX de l'affichage du texte des sous-titres

Vous pouvez afficher le texte des sous-titres enregistré sur le DivX disque vidéo de cet appareil.

Cette fonction n'entretien aucune relation avec les sous-titres spécifiés dans les caractéristiques standard DivX et n'affiche aucun standard clair. Selon les méthodes utilisées pour créer le fichier, les fonctions suivantes peuvent ne pas fonctionner.

■ Affichage du texte des sous-titres

• Le menu de sous-titre montre automatiquement quand vous choisissez un fichier de DivX avec le texte de sous-titre pour jouer.
  Choisir le sous-titre que vous voulez.

- Le menu disparaîtra après 40 secondes sans aucune opération, et l'article de défaut "Sous-titres externes désactivés" est choisi.

- Les fichiers vidéo DivX qui n'affichent pas le mot "Sélection des sous-titres externes" ne contiennent pas de texte de sous-titres.

Impossible d'afficher le texte des sous-titres.

- Si le texte des sous-titres ne s'affiche pas correctement, essayez de modifier les paramètres linguistiques ( 15, Texte sous-titres).

- Format de fichier: MicroDVD, SubRip, ou TMPlayer

- Extension de fichier: “.SRT”, “.srt”, “.SUB”, “.sub”, “.TXT” ou “.txt”

- Le fichier vidéo DivX et le fichier texte des sous-titres sont contenus dans le même dossier, et les noms de fichier sont les mêmes à l'exception de ceux des extensions de fichier.

■ Limites de cet appareil

• Dans l'éventualité où le nom de fichier du fichier vidéo DivX ne s'affiche pas correctement à l'écran de menu (le nom de fichier s'affiche en tant que “—”), le texte des sous-titres peut ne pas s'afficher correctement.
• Le texte de sous-titres ne peut pas être montré quand la recherche est exécutée.
• Dans un certain cas, selon les méthodes utilisées pour créer le fichier ou l'état de l'enregistrement, une partie seulement des sous-titres peuvent être affichés ou les sous-titres ne s'affichent pas du tout.

Astuces relatives au traitement des disques de données

Format: MP3

Disque: DVD-R/RW, CD-R/RW

• Fréquence d'échantillonnage:
  DVD-R/RW, CD-R/RW : 8, 11,025, 12, 16, 22,05, 24, 32, 44,1 et 48 kHz
• Taux de compression compatible: entre 32 kbit/s et 320 kbit/s
• Le présent appareil n'est pas compatible avec les balises ID3.

Format: JPEG

Disque: DVD-R/RW, CD-R/RW

Extension: “.JPG”, “.jpg”, “.JPEG”, “.jpeg”

Référence:

• Les fichiers JPEG prises sur une caméra numérique conforme aux normes de la version 1.0 du DCF (Design rule for Camera File system) s'affichent.
  –Les fichiers qui ont été altérés, édités, ou enregistrés grâce à un logiciel de montage cinématographique assisté par ordinateur peuvent ne pas s'afficher.
• La présente unité se trouve dans l'impossibilité d'afficher des productions cinématographiques, MOTION JPEG et d'autres formats du même genre, des images figées autres que JPEG (TIFFpar exemple.) ou de lire des images avec audio jointe.

Format: DivX

Disque: DVD-R/RW, CD-R/RW

• DivX Les fichiers dont la taille est supérieure à 2 Go ou n'ayant pas d'indice peuvent ne pas être lus correctement sur cet appareil.

• Cet appareil prend en charge toutes les résolutions allant jusqu'à un maximum de 720 × 480 (NTSC)/720 × 576 (PAL).

• Des différences peuvent apparaître dans l'ordre d'affichage sur l'écran de menu et l'écran d'ordinateur.

• Cet appareil ne peut lire des fichiers enregistrés à l'aide du packet writing.

Attribution de nom aux dossiers et fichiers sur des disques de données

(Les fichiers sont traités comme contenus et les dossiers comme groupes sur cette unité.)

Au moment de l'enregistrement, attribuez un préfixe au dossier et aux noms de fichiers. Cet enregistrement doit se faire avec des nombres qui ont un nombre égal de chiffres, et doit s'effectuer dans l'ordre dans lequel vous voulez les lire (parfois, ce processus peut ne pas fonctionner).

Exemple: MP3 racine

• Les disques doivent être conformes au UDF bridge (UDF 1.02/ISO9660).
• Le présent appareil n'est pas compatible avec une multi-session. Seule la session par défaut est lue.

CD-R/RW

• Les disques doivent se conformer au ISO9660 niveau 1 ou 2 (à l'exception des formats étendus).
• Cet appareil est compatible avec une multi-session. Toutefois, sil existe de nombreuses sessions, il prend plus de temps à la lecture de démarrer. Maintenez le nombre de sessions à un niveau minimum pour éviter ce désagrément.

Utilisation des menus à l'écran

Exemple: DVD-V

DISPLAY

Appuyez une fois.

DISPLAY

Appuyez deux fois.

1 Pressez [▲▼◀▶] pour choisir.

2 Pressez [OK] pour fixer.

- Veuillez suivre les instructions à l'écran pour l'opération.

Reprendre les étapes si nécessaire:

• Les options affichées varient suivant le type de logiciel.
• Certaines fonctions marchent uniquement lors de la lecture.
• Pour quitter l'écran: Appuyez sur [RETURN].

Menu principal

TitreChapitrePlage (VCDavec le PBC en arrêt)	Pour lancer la lecture à partir d’un élément spécifique.· Appuyez sur [▲▼] pour sélectionner l’élément.· Pressez [◀▶] pour changer le nombre et pressez [OK] pour jouer.
Sous-titres	Modifications des sous-titres (Disques avec sous-titres).· Sur +R/+RW, un numéro de sous-titre peut apparaître à la place des sous-titres qui ne sont pas affichés.
Audio	Pour changer les pistes de son.DVD-VModification des bandes son.VCDVous pouvez utiliser cette touche pour sélectionner “G”, “D”, “G+D”, “G D”.
Angle	Pour sélectionner les angles.DVD-Và multiples angles.
Durée JPEG JPEG	Pour modifier l’intervalle du diaporama.· Rapide • Normal • Lent • Non• “Rapide” est le réglage d’usine.
Effet de transition JPEG	Pour changer l’effet de transition. (→ 12)
Répétition	Pour changer le mode de répétition.· Le “○ Groupe” peut seulement répéter le même type de matériel si la lecture c’est d’un disque de données avec des fichiers contenant deux types ou plus de MP3, de JPEG et de contenu de DivX.
Amélior. dialogue DVD-V	Faciliter l’écoute du dialogue dans les films.Oui ↔ Non
Configuration	Pour changer les paramètres dans le menu d’installation. (→ 15)

Modification des réglages du lecteur

• En vous référant au tableau ci-dessous, effectuez les modifications nécessaires.
• Les éléments soulignés correspondent aux réglages d'usine.
• Les éléments présentés dépendent du type de logiciel utilisé.

Les réglages restent inchangés même si vous commutez l'appareil en mode d'attente.

1

(Télécommande)

Configuration
Langue	Affichage : FrançaisSous-titres : AnglaisAudio : Anglais
Vidéo
Audio	Menu DVD : AnglaisTexte sous-titres : Latin2
Autres
ReglerRetour

2

(Télécommande)

• Pressez [▲▼◀▶] et [OK] pour fixer.
• Pour saisir le nombre: pressez [▲ ▼] pour choisir.
• Pour revenir à l'écran précédent: appuyez sur [RETURN].
• Pour quitter l'écran: Appuyez [RETURN] plusieurs fois.

Onglet "Langue"

Affichage	● English● Nederlands	● Deutsch● Svenska	● Français● Polski	● Español	● Italiano
Sous-titres	● Anglais● Hollandais	● Allemand● Suédois	● Français● Polonais	● Espagnol● Non	● Italien
Audio	● Anglais● Hollandais	● Allemand● Suédois	● Français● Polonais	● Espagnol	● Italien
Menu DVD	● Anglais● Hollandais	● Allemand● Suédois	● Français● Polonais	● Espagnol	● Italien
Texte sous-titres	● Latin1	● Turc	● Latin2	● Cyrillique

Onglet "Vidéo"

Format télé

Choisissez le réglage qui convient au téléviseur utilisé et à vos préférences.4:3 Pan&Scan: Aspect régulier du téléviseur (4:3)Les côtés de l'image pour écran large sont coupés afin qu'elle s'ajuste parfaitement sur l'écran (sauf si le disque l'interdit).4:3 Letterbox: Aspect régulier du téléviseur (4:3) L'image pour écran large est affichée en style Letterbox (non recadré).16:9: TélémégascopeUtilisez les modes écran du téléviseur pour modifier le mode d'affichage des images.

Système TVEfficace seulement quand vous reliez le câble audio/visuel à cette unité.

NTSC: Les signaux de sortie de tous les disques reste comme NTSC.PAL: Les signaux de sortie de tous les disques reste comme PAL.

Onglet "Audio"

Gamme dynamique

NonOui: Ajuste le son pour le rendre plus net lorsque le volume est peu élevé, en compressant la gamme dynamique qui sépare les niveaux inférieur et supérieur du son. Convient à l'écoute en fin de soirée. (Fonctionne uniquement avec Dolby Digital.)

Onglet "Autres"

Rétablir réglages par défaut	Cela ramène toutes les valeurs du Menu de configuration et du menu à l’écran, sauf “Définir mot de passe” et “Restric. classe” aux paramétrages par défaut.
Information système	Affichez la version du logiciel de votre appareil.
Inscription DivX® VOD	Vous avez besoin de ce code d’enregistrement pour acheter et lire du contenu DivX vidéo à la demande (VOD). ( 12)
Désactivation DivX® VOD	Annulez l’enregistrement de l’appareil. ( 12)
Définir mot de passe	Pressez pour placer le mot de passe.Entrez le mot de passe “8888” de défaut et placez alors votre mot de passe.
Restric. classe	Réglage des niveaux de protection parentale (Lorsque le niveau 8 est sélectionné)1 à 7: Pour interdire la lecture de DVD-Viséo possédant des niveaux de protection parentale correspondants.8 Sans limiteSi vous spécifiez un niveau de protection parentale, un écran de saisie de mot de passe apparaît.Suivez alors les instructions à l’écran.Choisissez un mot de passe que vous ne risquez pas d’oublier.Un écran de message apparaîtra à chaque insertion d’un DVD-Viséo de niveau de contrôle supérieur à celui que vous avez spécifié. Suivez alors les instructions à l’écran.

Utilisation dans un véhicule

• Ne pas poser cet appareil sur une surface susceptible de dégager de la chaleur telle qu'un tableau de bord. L'fappareil n'est pas réfractaire. Son fonctionnement peut être entravé.
• LES CONDUCTEURS DE VEHICULE NE DOIVENT NI FAIRE FONCTIONNER CET APPAREIL, NI L'AFFICHER PENDANT LA CONDUITE.

S'ils le font, ils seront distraits et cette imprudence peut provoquer une collision entraînant ainsi une blessure grave et un dommage des biens.

Raccordement de l'adaptateur CC du véhicule

Avant tout branchement, consultez le manuel d'utilisation de votre véhicule ou rendez vous dans le magasin où vous l'avez acheté.

• Branchez à la prise du briquet d'un véhicule disposant d'une batterie de 12 V. Il n'est pas compatible avec un véhicule de 24 V de batterie.
• Il s'agit ici d'un adaptateur CC pour véhicule, relié à la terre, spécial et négatif. L'utilisation de cet adaptateur CC pour véhicule avec un certain type de véhicule peut entraîner un dysfonctionnement et mener droit à l'incendie.

DC IN
Côté gauche de cet appareil
Placez l'appareil sur une surface stable.

Prise de l'allume-cigare

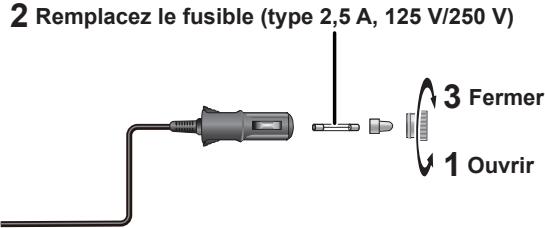

Remplacement du fusible

Seul le fusible 2,5 A, 125 V/250 V peut être utilisé. Tout autre type de fusible peut provoquer un incendie.

Précautions à prendre

- Pour éviter de faire sécher la batterie de votre véhicule

– Débranchez l'adaptateur CC de votre véhicule du briquet après utilisation. L'adaptateur CC du véhicule continue de consommer de l'énergie même si cette énergie n'est pas utilisée, et si un bloc batterie est lié à cet appareil, elle recommencera la recharge qui utilise plus d'énergie. – Évitez d'utiliser l'adaptateur CC du véhicule pendant de longues périodes lorsque le moteur ne fonctionne pas.
- Éteignez l'appareil avant d'en arrêter le moteur lors de l'utilisation de l'adaptateur CC ; si vous ne procédez pas ainsi, la reprise de la lecture (→ 9) peut ne pas fonctionner.
- Laissez une certaine marge dans le cordon.
- Nous déclinons notre responsabilité en cas de dommage dû à une installation défectueuse.

Côté gauche de cet appareil

Vous pouvez utiliser la fonction audio grâce au système audio de votre véhicule en branchant un adaptateur de cassette stéréo pour voiture (non fourni) à la prise du casque sur le côté gauche de cet appareil.

Utilisation de cette unité avec d'autres équipements

Éteignez tous les équipements avant le branchement, puis lisez les consignes d'utilisation qui conviennent.

Écoute du son stéréo

Utilisation avec un téléviseur

Branchez la sortie vidéo provenant de cette vidéo directement sur le téléviseur.

• Les haut-parleurs de l'appareil ne disposent pas de blindage magnétique. Évitez de placer l'appareil tout près du téléviseur, PC ou tout autre dispositif susceptible d'être facilement influencé par le magnétisme. Évitez de mettre cet appareil tout près des cartes aimantées (cartes bancaires, cartes d'abonnement, etc.)
• Si vous augmentez le volume du téléviseur pendant la lecture, ce volume peut brusquement devenir très fort lorsque vous passez à une diffusion télévisée. Retournez le volume à son niveau normal avant toute autre modification.
• Veuillez employer câble audio/visuel fourni dans les accessoires.

Si vous utilisez d'autres câbles audio/visuels, la vidéo et l'acoustique peuvent se produire inexactement.

Quand vous reliez câble audio/visuel à cette unité, l'affichage à cristaux liquides sera éteint, et le signal vidéo est produit de la sortie VIDÉO Jack.

Entretien

Nettoyez cet appareil avec un chiffon doux et sec.

• Utilisez un produit de nettoyage pour lunettes pour enlever la saleté sur l'écran LCD.
• N'utilisez jamais d'alcool, de diluant à peinture ou de benzine pour nettoyer cet appareil.

Maintenance de la lentille

- Retirez la saleté à l'aide d'un soufflet pour lentilles d'appareil photo (en option).

- Produit conseillé: Kit de nettoyage de lentille (SZZP1038C) (Disponible chez les revendeurs Panasonic)

- Vous ne pouvez pas utiliser un produit de nettoyage de type CD.

- Veillez à ne pas toucher la lentille avec vos doigts.

Pour nettoyer les disques

- Passez un chiffon humide, puis essuyez avec un chiffon sec.

Caractéristiques

Plage de températures de fonctionnement: +5 à +35 °C

Plage d'humidité de

fonctionnement: 5 à 85 % RH (sans condensation)

Disques lus (8 cm ou 12 cm):

(1) DVD (DVD-Video, DivX*4)
(2) DVD-R (DVD-Video, JPEG*3, 4, 5, MP3*2, 4, DivX*4)
(3) DVD-R DL (DVD-Video)
(4) DVD-RW (DVD-Video, JPEG*3, 4, 5, MP3*2, 4, DivX*4)

(5) +R/RW (Video)

(6) +R DL (Video)

(7) CD, CD-R/RW (CD-DA, Video CD, SVCD*1, MP3*2, 4, JPEG*3, 4, 5, DivX*4)

Système de signaux: PAL/NTSC sélectionnable

Écran LCD:

DVD-LS92 9", écran large LCD à matrice active (640 × 234 × RGB)

DVD-LS70 7", écran large LCD à matrice active (480 × 234 × RGB)

AUDIO/VIDEO sortie:

Borne de sortie: Mini prise de ∅ 3,5 mm

Nombre de bornes: 1 système

Vidéo composite:

Niveau de sortie: 1 Vp-p (75 Ω)

Audio:

Niveau de sortie: 1,5 Vrms (1 kHz, 0 dB, 10 kΩ)

Rendement audio:

(1) Réponse en fréquence:
- DVD (audio linéaire): 4 Hz à 22 kHz (échantillonnage à 48 kHz) 4 Hz à 44 kHz (échantillonnage à 96 kHz)

- CD-Audio: 4 Hz à 20 kHz

(2) Rapport signal sur bruit: 100 dB

(3) Portée dynamique: 80 dB

Haut-parleur: 1,2 W+1,2 W (Distortion de 10 %)

Sortie casque:

Sortie: Mini prise stéréo de ∅ 3,5 mm

Nombre de bornes: 2 systèmes

USB:

Nombre de bornes: 1 système

Norme d'USB: USB2.0 à toute vitesse

Capteur:

Longueur d'onde: 655 nm/790 nm (DVD/CD)

Puissance du laser: CLASS 1M/CLASS 1 (DVD/CD)

7,2 V CC (Borne batterie exclusive)

Consommation d'énergie

(utilisation de l'adaptateur CA inclus): 14 W (Appareil uniquement: 12 W)

Consommation en mode d'attente

(utilisation de l'adaptateur CA inclus): environ 0,5 W

Précautions à prendre lors de la manipulation des disques

• Ne fixez ni étiquettes ni autocollants aux disques (Cela risquerait de faire gondoler le disque et de le rendre inutilisable).
• Évitez d'écrire sur la face imprimée du disque avec un stylo à bille ou tout autre instrument d'écriture.
• N'utilisez aucun solvant, tel que vaporisateur de nettoyant à disque, benzine, diluant, liquide de protection antistatique, etc.
• N'utilisez pas de protecteurs ou de caches antirayures.
• Évitez de laisser tomber les disques, de les empiler ou de les soumettre à des chocs. Ne posez aucun autre objet sur eux.
• Pour protéger les disques des rayures et de la saleté, remettez-les dans leur boîte ou dans leur cartouche lorsque vous ne les utilisez pas.
• N'utilisez pas les disques suivants:
  – Les disques comportant un adhésif exposé des autocollants ou étiquettes enlevés (disques loués, etc.).
  – Disques très gondolés ou fissurés.
• Disques de forme irrégulière, comme ceux en forme de cœur.

Consommation d'énergie en mode de recharge

(utilisation de l'adaptateur CA inclus): 12 W

Adaptateur secteur:

Source d'alimentation: CA 100 à 240 V, 50/60 Hz

Consommation: 22 W

Sortie CC: 12 V, 1,3 A

Adaptateur CC de voiture:

Sortie CC: 12 V, 1,5 A

(Véhicule avec batterie de 12 V uniquement)

Batterie (lithium ion)

(à l'exception des protrusions et de la batterie):

242,6 mm (L) × 46,0* mm (H) × 173,5 mm (P)

*24,6 mm au point le plus faible

(H=51,5 mm batterie comprise)

(P=179,3 mm batterie comprise)

(H=46,6 mm batterie comprise)

(P=173,5 mm batterie comprise)

Poids:

(avec la batterie):

DVD-LS92 environ 1117 g

DVD-LS70 environ 922 g

(sans la batterie):

DVD-LS92 environ 885 g

DVD-LS70 environ 780 g

Remarque

Les spécifications sont sujettes à modification sans préavis.

*1 Conforme à la norme IEC62107

*2 MPEG-1 Niveau 3, MPEG-2 Niveau 3

*3 Fichiers de ligne de base JPEG Exif Ver 2.1

Résolution d'image:

image de 16:9: 4 × 4 \~ 5760 × 3240 pixels

image de 4:3: 4 × 4 \~ 5760 × 4320 pixels

(Le sous-échantillonnage est 4:2:0 ou 4:2:2)

*4 Le nombre total maximum combiné: de groupes et de contenus audio, image et vidéo: 2000 contenus cinématographiques, vidéo, audio, et 200 groupes.

*5 Les images particulièrement longues et fines peuvent ne pas être affichées.

Guide de dépannage

Avant de recourir à nos services, effectuez les vérifications suivantes. Vous avez des doutes au sujet de quelques points de verification, ou alors si les solutions indiquées dans la charte ne résolvent pas le problème, consultez votre revendeur. (Les pages de référence sont présentées entre parentèses.)

Dans les cas suivants, il ne s'agit pas d'un dysfonctionnement.

• Son émis par l'adaptateur secteur pendant la recharge.
• Batterie tiède pendant la recharge ou l'utilisation.
• La surface et la zone située autour de l'appareil sont tièdes lorsqu'il est utilisé pendant de longues périodes.

Alimentation

Pas d'alimentation.	Vérifiez les raccordements à l'adaptateur secteur ou la batterie. (6)L'appareil dispose d'un circuit de protection activé s'il devient trop chaud ou trop froid. L'appareil ne fonctionnera pas si ce cas de figure se produit. Utilisez l'unité comprise entre 5°C et 35°C.
L'appareil s'éteint automatiquement.	L'appareil s'éteint après avoir été interrompu pendant environ 15 minutes (environ 5 minutes lorsqu'il est alimenté par le bloc batterie) pour conserver l'alimentation. Allumez l'appareil à nouveau.
Charge impossible ou l'indicateur [CHG] ne s'allume pas.	Le temps de charge augmente lorsque la température est trop élevée ou trop basse, et la charge peut être impossible dans certains cas.Vérifiez les raccordements à l'adaptateur secteur ou la batterie. (6)
Le temps de lecture est considérablement réduit après la recharge.	La batterie a atteint la fin de sa durée de vie (Elle peut être rechargée 300 fois environ).

Défaut de fonctionnement

Pas de réponse lorsque vous appuyez sur un bouton quel qu’il soit (U99).	Cet appareil ne peut pas lire les disques autres que ceux figurant dans le présent mode d’emploi. (7)Il se peut que l’appareil ne fonctionne pas bien à cause de la foudre, de l’électricité statique ou d’un quelque autre facteur externe. Mettez l’appareil hors tension puis à nouveau sous tension. Autrement, mettez l’appareil hors tension, débranchez le cordon d’alimentation (secteur ou batterie), puis rebranchez-le.De la condensation s’est formée: attendez 1 ou 2 heures pour la laisser s’évaporer.Veuillez insérer correctement le disque. (8)
Vous avez oublié votre mot de passe pour la protection parentale.	Pressez [◀◀], [■] et [▶ ON] en même temps dans le statut de “Sans disque”. L’unité se remet en marche après le déploiement “Initialisé” sur l’écran. Tous les réglages reviendront aux valeurs par défaut.
Pas d’image ni de son.	Assurez-vous que le disque n’est pas vierge.

Opération spécifique impossible ou incorrecte

Le lancement de la lecture est retardé.	La lecture peut mettre un certain temps à commencer lorsqu'une plage MP3 contient des données d'image fixe. Le temps de lecture affiché n'est pas exact, même une fois la lecture de la plage commencée. Cela est normal.Ce phénomène est tout à fait nouveau sur DivX la vidéo.
Pas de sous-titres.	Affichez les sous-titres. (14)
La lecture ne commence pas.	Si vous lisez DivX le contenu, reportez vous à la page d'accueil où vous avez acheté le DivX contenu VOD. (Exemple: www.divx.com/vod)Si un disque contient des données CD-DA et d'autres formats, la lecture correcte risque de ne pas être possible.

Son incorrect

Son déformé.	Éloignez l'appareil des téléphones portables.
Les effets sont inopérants.	Avec certains disques, les effets audio peuvent être nuls ou atténués.
Le haut-parleur de l'appareil n'émet aucun son.	Le haut-parleur est désactivé si l'écran LCD est fermé ou si le casque est raccordé.Augmentez le volume. (8)
Les autres haut-parleurs n'émettent aucun son.	Vérifiez tous les raccordements et réglages. (16)
Pas de son.	DivX La sortie des données audio varie selon le mode de création des fichiers. (13)

Image incorrecte

Image déformée.	L'image vidéo risque d'être quelque peu déformée pendant la recherche, mais cela est normal.
Les images sont interrompues.	L'image peut se figer si les fichiers DivX sont supérieurs à 2 Go.
L'écran LCD ne contient aucune image.	Vérifiez les raccordements. (6)Sélectionnez une TAILLE DE LCD différente de “Moniteur eteint” (Pas d'image). (11, Sélection de l'affichage des images au format 4:3 sur l'écran LCD)Quand vous reliez câble audio/visuel à cette unité, l'affichage à cristaux liquides sera éteint, et le signal vidéo est produit de la sortie VIDÉO Jack.
L'écran LCD est sombre.	Ajustez l'éclat. (11)
Les pixels de l'écran LCD sont noirs ou ils émettent d'autres couleurs.	L'écran LCD a été construit en utilisant une technologie de précision, par conséquent 99,99 % des pixels sont actifs, mais sur les 0,01 % restants, certains pixels peuvent être noirs ou émettre constamment de la lumière. Ce phénomène n'est pas un dysfonctionnement.
L'image ne s'affiche pas sur le téléviseur (ou la taille de l'image est erronée).	Vérifiez les raccordements. (16)Assurez-vous que le téléviseur est allumé.Vérifiez que le mode d'entrée du téléviseur est correct.Vérifiez les réglages de “Format télé” dans l'onglet “Vidéo”. (15)Vérifiez que l'appareil est raccordé directement au téléviseur et qu'il n'est pas raccordé via un magnétoscope. (16)Changez le format d'image sur le téléviseur.

Affichages

“∅”	Cela signifie que la commande désirée est interdite par l’appareil ou le disque.
“:☐☐☐ Erreur 01”	Un problème est survenu au niveau de la batterie. Consultez votre revendeur.
“:☐☐☐ Erreur 02”	La batterie a été placée en charge pendant 20 heures, mais la charge a échoué. Rechargez de nouveau.
“:☐☐☐ Erreur 03”	Vous effectuez la recharge à un emplacement trop chaud ou trop froid. Rechargez à une température normale (+5 à +35°C).

Indicateurs [⏻] et [CHG]

L'indicateur [∅] clignote rapidement.	• L'appareil n'a pas fonctionné correctement. Consultez votre revendeur.
L'indicateur [∅] clignote lentement.	• L'appareil est allumé et le LCD est fermé ou la TAILLE LCD est réglée à “Moniteur eteint” (Pas d'images). Eteignez l'appareil une fois terminé.
L'indicateur [CHG] clignote rapidement.	• Il y a un problème avec le bloc batterie. Allumez l'appareil et vérifiez le message sur la LCD. (ci-dessus)
L'indicateur [CHG] clignote lentement.	• La recharge de la batterie est top lente. L'appareil va s'éteindre automatiquement au bout de quelques minutes.

Questions fréquemment posées

Les pages de référence sont indiquées entre parenthèses.

Puis-je lire un DVD-Vidéo acheté dans un autre pays?	Vous pouvez effectuer la lecture si le numéro de la région comprend “2” ou “ALL”. Vérifiez la jaquette du disque. (Couvercle)
Puis-je l’utiliser dans un avion ou un hôpital?	Les ondes électromagnétiques émises par cet appareil peuvent avoir un impact dans un avion ou un hôpital.Respectez les règles et/ou instructions en vigueur dans l’hôpital ou l’avion.
Puis-je l’utiliser dans une voiture?	Vous pouvez utiliser cet appareil en le branchant à l’aide de l’adaptateur CC pour véhicule. En cas de non utilisation de l’adaptateur spécifié, un dommage peut se produire. (16)
Puis-je le raccorder à un ordinateur?	Vous pouvez utiliser l’ordinateur comme un téléviseur en raccordant la borne d’entrée AV à un ordinateur. Cependant, vous ne pouvez pas faire fonctionner cet appareil comme un périphérique.

Estimado cliente:

A Adaptateur CC pour véhicule....16

Amélior. dialogue....14

Angle....14

Audio 14

AV SELECT....8

B BRIGHT-LCD 11

Menus à l'écran ....14

MP3....11, 13

OSD rapide....11

R Répétition....11, 14

Reprendre la lecture....9

⑤ Sélec. numéro....9

Sous-titres....14

TOP MENU 9

A Adaptador de CC para vehículo....16
Ángulo 14
Audio 14
AV SELECT....8
B BRIGHT-LCD 11
© Configuración....15
① DISPLAY....11, 14
DivX 11, 13
F Finalizar....7
JPEG....11, 13
LCD-SIZE....11
