Type de produit	Boîtier électrique de répartition
Marque	Hager
Modèle	JK101SE
Catégorie	Boîtier de dérivation pour câbles
Courant nominal	125 A
Hauteur	300 mm
Largeur	465 mm
Profondeur sans porte	91,5 mm
Profondeur avec porte optionnelle	132,5 mm
Entraxe de fixation A	365 mm
Entraxe de fixation B	150 mm
Entraxe de fixation C	Non applicable
Matière du boîtier	Polycarbonate ou acier (selon version)
Indice de protection	IP65 (estimation standard)
Température de fonctionnement	-20 °C à +60 °C
Nombre de modules	12 modules (estimation pour 300 mm)
Type de montage	Mural
Alimentation	Aucune (boîtier passif)
Fonctions principales	Distribution et dérivation de câbles électriques
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Couper l'alimentation avant toute intervention. Respecter les normes électriques en vigueur.
Pièces détachées et réparabilité	Porte en option (réf. JK). Pièces disponibles auprès de Hager.

FOIRE AUX QUESTIONS - JK101SE HAGER

Quelles sont les dimensions du boîtier JK101SE ?

Le boîtier mesure 300 mm de hauteur, 465 mm de largeur et 91,5 mm de profondeur sans porte (132,5 mm avec porte optionnelle).

Quel est le courant nominal du JK101SE ?

Le courant nominal est de 125 A.

Le boîtier JK101SE est-il livré avec une porte ?

Non, la porte est optionnelle. Les dimensions avec porte sont de 132,5 mm de profondeur.

Quelle est la distance entre les centres de fixation ?

L'entraxe vertical A est de 365 mm et l'entraxe horizontal B est de 150 mm.

Le JK101SE est-il adapté pour une utilisation en extérieur ?

Oui, il possède un indice de protection IP65 (estimation), ce qui le protège contre la poussière et les jets d'eau.

Combien de modules peut contenir le JK101SE ?

Environ 12 modules de 18 mm, selon la disposition.

Quels outils sont nécessaires pour l'installation ?

Un tournevis, une perceuse pour les fixations murales, et éventuellement une scie à métaux pour adapter les entrées de câbles.

Puis-je utiliser ce boîtier pour un tableau électrique principal ?

Ce boîtier est conçu comme boîtier de dérivation (cable spreader box), pas comme tableau principal. Il sert à répartir les câbles en aval du tableau.

Comment nettoyer le boîtier JK101SE ?

Utilisez un chiffon doux et sec. Évitez les solvants et produits abrasifs qui pourraient endommager le plastique.

Où puis-je trouver des pièces détachées comme la porte ?

Les pièces détachées, y compris la porte optionnelle, sont disponibles auprès des revendeurs Hager ou sur le site officiel.

MODE D'EMPLOI JK101SE HAGER

125A DIN Extension Boxes

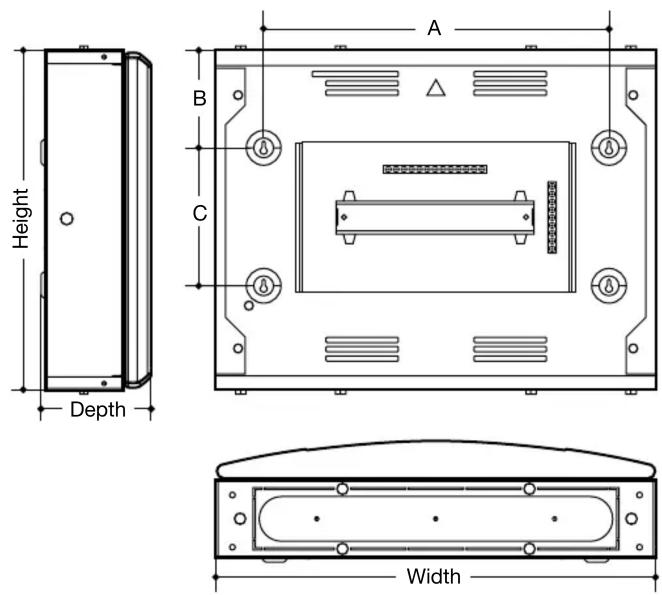

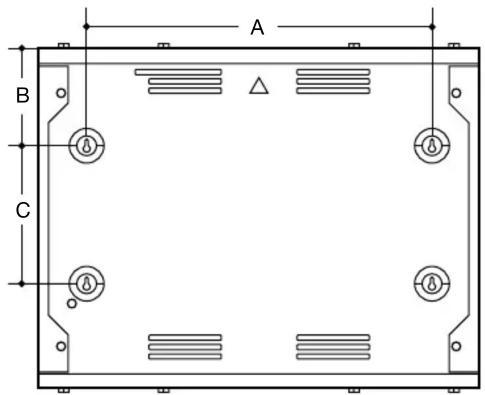

	Dimensions (mm) Fixing Centres (mm)

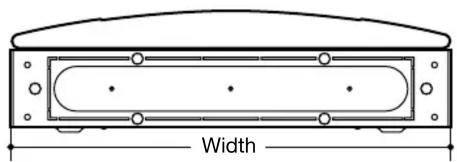

	Height Width Depth A B C
JK116E/EG	300	465	132.5	365	150	-
JK132E/EG	450	465	132.5	365	80	290

250A DIN Extension Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth A B C
JK216E/EG	300	465	165.5	365	150	-
JK232E/EG	450	465	165.5	365	80	290

Height Depth

A B C

Width

125A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth without door	Depth with optional door	A B C
JK101SE	300	465	91.5 132.5	365 150 -
JK102LE	450	465	91.5 132.5	365 80	290

250A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth without door	Depth with optional door	A B C
JK201SE	300 465	1	24.5 165	5 365 150 -
JK202LE	450 465	1	24.5 165	5 365 80 290
