Type de produit	Compteur d'énergie monophasé
Marque	Hager
Modèle	ECM180D
Catégorie	Appareil de mesure électrique
Dimensions (L x H x P)	36 x 90 x 65 mm (approximatif)
Poids	Environ 200 g
Alimentation	230 V AC (auto-alimenté par la mesure)
Fonctions principales	Mesure d'énergie active et réactive (4 quadrants), affichage LCD rétroéclairé, gestion de 2 tarifs, communication M-Bus
Précision énergie active	Classe B (selon EN 50470-3)
Précision énergie réactive	Classe 2 (selon CEI 62053-23)
Courant de référence (Iref)	5 A
Courant maximal (Imax)	80 A
Tension de référence (Un)	230 V
Fréquence	50 Hz
Affichage	LCD rétroéclairé, 7 chiffres + 2 décimales pour les énergies
Communication	M-Bus intégré, débits de 300 à 9600 bauds
Entrée tarif	230 V AC ou pilotage par communication M-Bus
Sécurité	Double isolation (Classe II), catégorie de surtension, IP51 en face avant
Température de fonctionnement	-25 °C à +55 °C (stockage -40 °C à +70 °C)
Installation	Sur rail DIN, intérieur uniquement
Homologation	MID (pour l'énergie active)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser d'eau ni de solvants.
Pièces détachées et réparabilité	Non applicable. En cas de dysfonctionnement, confier à un électricien qualifié.

FOIRE AUX QUESTIONS - ECM180D HAGER

Comment installer le compteur ECM180D ?

L'installation doit être réalisée par un électricien qualifié, sur un rail DIN, dans un coffret de distribution avec un indice de protection minimal IP30. Respectez les normes en vigueur et utilisez un capot de bornes plombables.

Comment remettre à zéro le compteur partiel ?

Naviguez jusqu'à l'écran 'RESET.P Partial' à l'aide des boutons, puis appuyez sur OK. Le compteur partiel d'énergie active sera remis à zéro. Le compteur total ne peut pas être réinitialisé.

Que signifie '4 quadrants' ?

Le compteur mesure l'énergie active et réactive dans les deux sens (importée et exportée), soit 4 quadrants. Cela permet de comptabiliser la consommation et la production d'énergie.

Comment configurer les deux tarifs ?

Les tarifs peuvent être gérés via une entrée binaire 230 V AC ou pilotés par la communication M-Bus. Accédez au menu de configuration et sélectionnez '1T', '2T entrée 230 V' ou '2T entrée M-Bus'.

Quels sont les débits M-Bus supportés ?

Les débits configurables sont : 300, 600, 1200, 2400, 4800 et 9600 bauds. L'adresse M-Bus est réglable de 0 à 250.

Comment interpréter les symboles sur l'écran ?

Les symboles incluent : une phase (ligne), import/export (flèches), statut de communication, unités (kWh, kVArh), et indication de tarif (T1/T2). Consultez la notice pour une description complète.

Le compteur affiche 'Err', que faire ?

Une erreur peut provenir d'un défaut de câblage ou d'une surcharge. Vérifiez les connexions, le courant ne doit pas dépasser 80 A. Si l'erreur persiste, contactez un électricien.

Puis-je utiliser le compteur pour la facturation ?

Oui, mais uniquement pour l'énergie active totale. Le compteur est certifié MID pour l'énergie active. Les énergies réactive et partielle ne sont pas destinées à la facturation.

Comment accéder au menu de configuration ?

Maintenez le bouton OK enfoncé pendant 3 secondes pour entrer dans le menu. Utilisez les flèches pour naviguer et OK pour valider. L'affichage revient automatiquement au menu principal après 20 secondes d'inactivité.

Quels sont les indices de protection ?

La face avant est IP51 (protégée contre la poussière et les jets d'eau). Le bornier de raccordement a un indice IP20. Pour l'installation, le coffret doit avoir un indice minimal IP30.

Questions des utilisateurs sur ECM180D HAGER

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Appareil de mesure électrique au format PDF gratuitement ! Retrouvez votre notice ECM180D - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ECM180D de la marque HAGER.

MODE D'EMPLOI ECM180D HAGER

Capot de bornes plombables

Tampas seláveis Tana de terminales sellables

Dimension

Dimensão

HAGER ECM180D - 1

Longueur de dénudage du câble et couple de serrage des bornes

Esquema de ligação

Données en conformité avec EN 50470-1, EN 50470-3, CEI 62053-21 et

CEI 62053-23

Caracteristiques générales Reflor DIN 42890

Montage EN 051-16 Profondeur

Masse

Caractéristiques de fonctionnement

Raccordement au réseau monophasé - nombre de câbles

Stockage des valeurs d'énergie etMemoire flash interne non volable de la configuration

Tarif pour énergie active et réactive

Homologation (selon EN 50470-1, EN 50470-3)

Tension de référence (Un)

Courant de référence (Iref)

Courant minimal (lmin)

Courant maximal (Imax)

Courant de demarrage (Ist)

Frequence de référence (iii) Nombre de phrase / nombre de cibles

Méasures certifiées Précision

- Energies actives (selon FN 50470-3)

- Puissances actives (selon CFI 62053-21 et CFI 61557-12)

- Energies réactives (selon CEI 62053-23)

- Puissances réactives (selon CEI 62053-21)

Tension d'alimentation et puissance consommée

Plage de la tension d'alimentation de fonctionnement

Puissance maximale consommée (Circuit tension)

Charge maximale (circuit courant) © Imax

Type de l'entree tension Impérance de tension

Impedance de tension Impédance de courant

Capacité de surcharge

Tension continue

Fondation contendre temporaire (1 s)

Courant continue

temporaire (10 ms)

Caractéristiques de mesure

Plage de tension

Plage de courant

Plage de fréquence

Grandeurs mesurees

Caracteristiques d'amchage Type d'afficheur LCD rétroïclairé

Energie active 7 chiffres + 2 décimales

Tension 3 chiffres + 2 décimales

Courant 2 chiffres + 2 décimales

Facteur de 1 chiffre + 3 décimales avec signe + indic. capac./indur

puissance Fréquence 2 chiffres + 2 décimales

Puisance active 2 chiffres + 2 décimales avec signe

Puissance réactive 2 chiffres + 2 décimales avec signe

Tarif en cours 1 chiffre

Période de rafraichissement d'affichage

LED métrologique optique

LED rouge en face avant (constante du proportionnelle à l'énergie

compteur) active imp/exp Sécurité

Secarité Catónosio de curtopension

Categorie de surfession Classe de protection

Tension de test AC (EN 50470-3.7.2)

Degré de pollution

Tension de fonctionnement

Test d'une impulsion de tension (Uimp)

Résistance au feu du matériel du boîtier UL 94

Etiquette de sécurité entre les parties haute et basse du boîtier

Modules de communication connectables par infrarouge

Pour modules de communication

Communication Intégrée M-Bus Débit en hervs

Débit en Baux Charge unitaire

Charge unitaire Adresse ajustable

Classe d'isolation TBTS

Tarif

Tarif 1

Tarif 2

Impédance d'entrée

Conditions environnementales

Plage de température de stockage

Plage de température de fonctionnement

Environnement mecanique Environnement électromagne/fitrue

Environnement électronmagnetique Installation en intérieur uniquement

Installation en medium uniquement Altitude (max.)

Humidité moyenne annuelle, sans condensation

sur 30 jours par an, sans condensation

Indice de protection IP en condition d'installation (face avant)

bornier de raccordement

(*) Pour une utilisation conforme à la directive MID, le compteur d'énergie doit être installé dans

un coffret de distribution pour produits modulaires avec un indice de protection minimal IP30. L'IP51 s'applique aux modifs du respecteurs qui dénevant du pointes

IF-30: LIF-31 s applique aux parties du compteur qui dépassent du plazard.

PT

Dados técnicos

Compteur d'énergie monophasé, raccordement direct 80 A

avec déclaration de conformité MID et communication M-Bus

La certification MID ne concerne que l'énergie active.

Notice d'utilisation

Déclaration de conformité UE : http://hgr.io/r/ecm180d

HAGER ECM180D - Dados técnicos - 1

ECM180D

Danger et avertissement

Cet appareil doit être installe uniquement par un installateur electricien selon les normes d'installation en vigueur dans le pays. Ne raccordez ou ne débranchez pas ce produit sous tonen. Le mise en œuvre de l'appareil

debranchiez pas ce produit sous tension. La mise en œuvre de l'appareil n'est autorisée que pour la destination et aux conditions présentées et explicitées dans les présentes instructions de service. Des charges non comprises dans les plages de valeurs indiquées pourront abîmer l'appareil ainsi que les matériels électriques qui lui sont raccordés.

Principe de fonctionnement

Ce compteur d'énergie M-Bus 4 quadrants mesure l'énergie électrique active et réactive utilisée par un circuit électrique.

Cet appareil peut gérer 2 tarifs par l'entrée binaire 230 VAC ou 2 pilotés par la communication. Seul le compteur total d'énergie active peut être utilisé à des fins de facturation conformément à la directive relative aux instruments de mesure (MID).

- Energie active en Classe B (selon EN 50470)

- Puissance active en Classe 1 (selon CEI 62053-21 et CEI 61557-12) - Energie réactive en Classe 2 (selon CEI 60253-23)

- Puissance réactive en Classe 2 (selon CEI 62053-2)

Cet appareil est équipé d'un afficheur LCD rétroéclairé et 3 boutons poussoirs qui permet de visualiser les énergies, V, I, PF, F, P, Q et configurer certains paramètres. La conception et la fabrication de ce couleur sont conformes aux exigences de la norme EN 50470-3.

Présentation du produit

Afficheur LCD :

HAGER ECM180D - ECM180D - 1

5 Energie pour tous les

2 tarit

Puissance réactive

Compteur principal d'énergie,

remise a zero impossible

Compteur partiel d'énergie remise à

zéro possible

Unités

Energie importée (consommée →)

Energie exportée (produite ←)

Statut d'activité de la communi-

cation

Symboles

| Une phase

。

Protection par double isolation (Classe II)

□

Anti-décrémentation : Appareil empêchant la décrémentation

图

Commandes

Bouton OK : est utilisé pour confirmer une modification d'un

▼

↓

[Non-Text]

←

[Non-Text]

1000

μV

Nota :

Si aucun bouton n'est appuyé durant au moins 20 secondes, l'affichage

revient au menu principal et le reobeciairage s'écrit.

Hager Electro S.A.S., Boulevard d'Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com

Facteur de puissance Convention selon CEI 62053-23
HAGER ECM180D - ECM180D - 2

Hager 09.19

HAGER ECM180D - ECM180D - 3

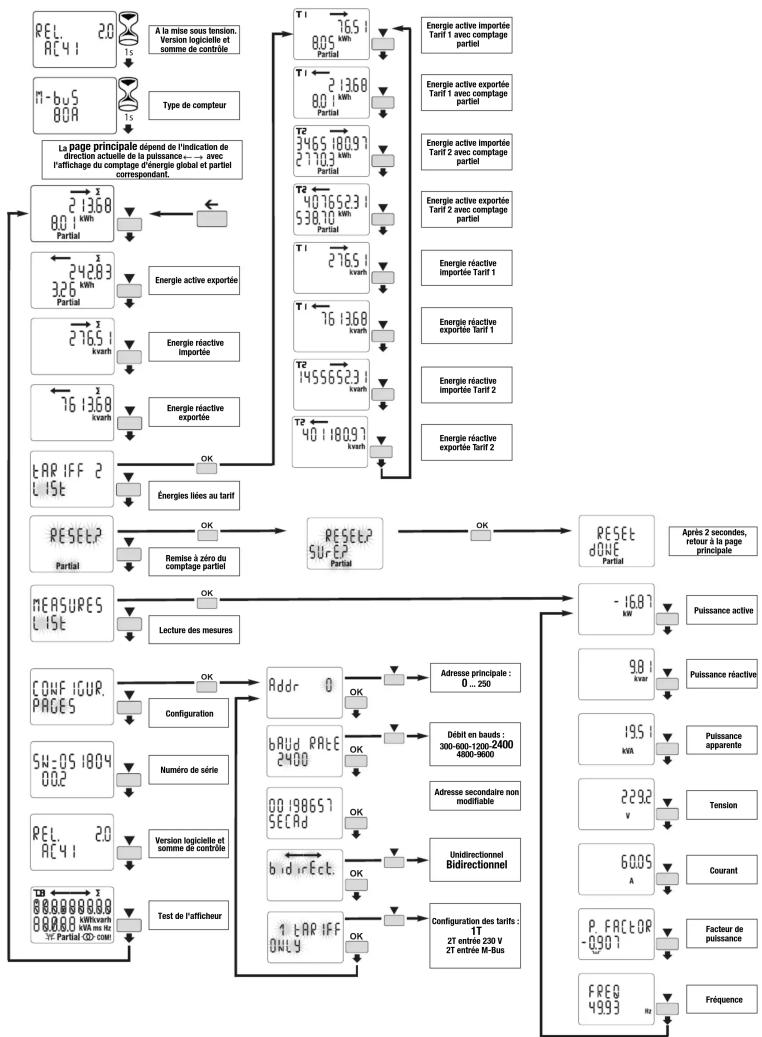


    subgraph Legend
        AI["T1 → 7651 kWh Partial"] --> AJ["T1 ← 21368 kWh Partial"] --> AK["T2 → 3465.18097 kWh Partial"] --> AL["T2 ← 4765.231 kWh Partial"] --> AM["T2 ← 538.10 kWh Partial"] --> AN["T1 ← 27651 kWh Partial"] --> AO["T1 ← 761368 kWh Partial"] --> AP["T2 → 145565.231 kWh Partial"] --> AQ["T2 ← 47118.97 kWh Partial"] --> AR["Energy active importée Tarif 1 avec comptage partiel"] --> AS["Energie active exportée Tarif 1 avec comptage partiel"] --> AT["Energie active importée Tarif 2 avec comptage partiel"] --> AU["Energie active exportée Tarif 2 avec comptage partiel"] --> AV["Energie réactive importée Tarif 1"] --> AW["Energie réactive exportée Tarif 1"] --> AX["Energie réactive importée Tarif 2"] --> AY["Energie réactive exportée Tarif 2"]
