| Type de produit | Boîtier électrique d'extension DIN |
| Marque | Hager |
| Modèle | JK232E |
| Courant nominal | 250 A |
| Hauteur | 450 mm |
| Largeur | 465 mm |
| Profondeur | 165,5 mm |
| Entraxe de fixation A | 365 mm |
| Entraxe de fixation B | 80 mm |
| Entraxe de fixation C | 290 mm |
| Poids approximatif | 5,5 kg |
| Matériau | Acier |
| Indice de protection | IP30 |
| Couleur | Gris RAL 7035 |
| Fonctions principales | Extension de distribution électrique, support pour appareils modulaires DIN |
| Entretien et nettoyage | Nettoyage avec un chiffon sec et non abrasif |
| Sécurité | Installation par un électricien qualifié, respect des normes en vigueur |
| Pièces détachées | Porte optionnelle, platines de fixation |
| Réparabilité | Non réparable par l'utilisateur, remplacer l'ensemble si défectueux |
| Informations générales | Boîtier d'extension DIN 250 A, compatible avec les gammes Hager |
FOIRE AUX QUESTIONS - JK232E HAGER
Quelles sont les dimensions du boîtier JK232E ?
Le boîtier mesure 450 mm de hauteur, 465 mm de largeur et 165,5 mm de profondeur. Les entraxes de fixation sont de 365 mm (A), 80 mm (B) et 290 mm (C).
Quel est le courant nominal du JK232E ?
Le courant nominal est de 250 A, ce qui en fait une solution adaptée pour les extensions de distribution à forte puissance.
Le JK232E est-il compatible avec les appareillages modulaires ?
Oui, ce boîtier est conçu pour recevoir des appareils modulaires sur rails DIN, conformément aux standards de la gamme Hager.
Quelle est la profondeur avec la porte optionnelle ?
Avec la porte optionnelle, la profondeur totale est de 165,5 mm (identique à la profondeur sans porte pour ce modèle).
Comment installer le boîtier JK232E ?
L'installation doit être réalisée par un électricien qualifié, en respectant les normes électriques en vigueur. Fixez le boîtier solidement via les trous de fixation aux entraxes indiqués.
Quel indice de protection possède ce boîtier ?
L'indice de protection est IP30, ce qui signifie qu'il protège contre les corps solides de plus de 2,5 mm mais pas contre l'eau. Il doit être installé en intérieur.
Le JK232E peut-il être utilisé en extérieur ?
Non, son indice de protection IP30 ne le rend pas adapté à une utilisation en extérieur. Il est conçu pour un usage intérieur sec.
Quel est le poids du boîtier ?
Le poids approximatif est de 5,5 kg, ce qui nécessite une fixation murale robuste.
Où puis-je trouver la notice d'utilisation détaillée ?
La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF.
Le JK232E est-il garanti ?
La garantie est assurée par Hager selon les conditions générales de vente. Conservez la preuve d'achat.
Questions des utilisateurs sur JK232E HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Boîtier électrique au format PDF gratuitement ! Retrouvez votre notice JK232E - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JK232E de la marque HAGER.
MODE D'EMPLOI JK232E HAGER
125A DIN Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | ||||||
| Height | Width | Depth | A | B | C | |
| JK116E/EG | 300 | 465 | 132.5 | 365 | 150 | - |
| JK132E/EG | 450 | 465 | 132.5 | 365 | 80 | 290 |

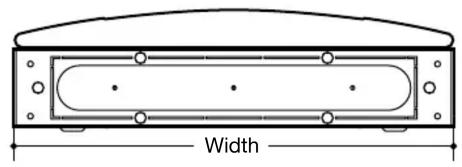

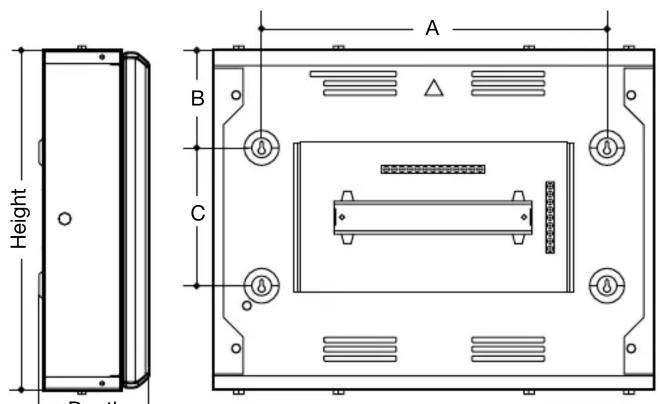

250A DIN Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | ||||||
| Height | Width | Depth | A | B | C | |
| JK216E/EG | 300 | 465 | 165.5 | 365 | 150 | - |
| JK232E/EG | 450 | 465 | 165.5 | 365 | 80 | 290 |

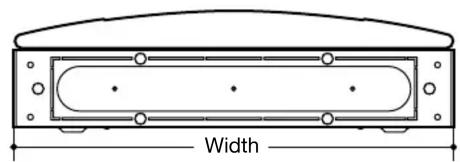

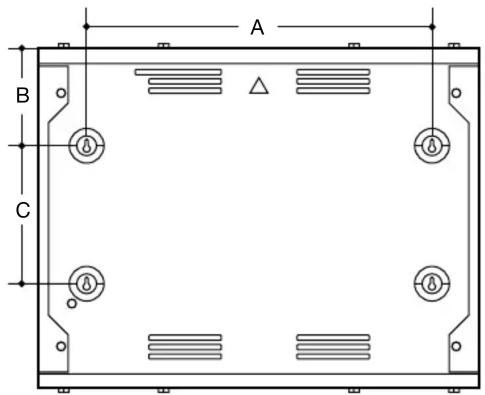

125A Cable Spreader Boxes
| Dimensions (mm) Fixing Centres (mm) | ||||||||
| Height | Width | Depth | without door | Depth with optional door | A B C | |||
| JK101SE | $300 465 | 91.5 | 132.5 | 365 150 | - | |||
| JK102LE | 450 465 | 91.5 | 132.5 | 365 80 | 290 | |||
250A Cable Spreader Boxes
| Dimensions (mm) Fixing Centres (mm) | ||||||||
| Height | Width | Depth | without door | Depth with optional door | A B C | |||
| JK201SE | 300 465 | 124.5 | 165.5 | 365 1 | 50 - | |||
| JK202LE | 450 465 | 124.5 | 165.5 | 365 8 | 290 | |||
