Type de produit	Boîtier électrique d'extension DIN 125A
Marque	Hager
Modèle	JK132E
Hauteur	450 mm
Largeur	465 mm
Profondeur	132.5 mm
Entraxes de fixation (A)	365 mm
Entraxes de fixation (B)	80 mm
Entraxes de fixation (C)	290 mm
Courant nominal	125 A
Type de montage	Mural
Matière	Acier
Couleur	Gris clair (RAL 7035)
Indice de protection	IP30
Résistance aux chocs	IK07
Température de fonctionnement	-25 °C à +60 °C
Fonctions principales	Logement et protection de composants électriques modulaires
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Conforme aux normes CE. Doit être installé par un électricien qualifié.
Pièces détachées et réparabilité	Pièces disponibles auprès de Hager. Réparation possible par un professionnel.
Informations générales	Boîtier d'extension pour tableau électrique, adapté pour rail DIN.

FOIRE AUX QUESTIONS - JK132E HAGER

Quelles sont les dimensions exactes du Hager JK132E ?

Les dimensions sont : hauteur 450 mm, largeur 465 mm, profondeur 132,5 mm.

Ce boîtier est-il compatible avec les disjoncteurs modulaires standards ?

Oui, le JK132E est conçu pour recevoir des appareils modulaires sur rail DIN jusqu'à 125 A.

Quelle est la différence entre le JK132E et le JK116E ?

Le JK132E a une hauteur de 450 mm tandis que le JK116E fait 300 mm de hauteur. Le JK132E offre donc plus d'espace pour le câblage.

Le Hager JK132E est-il livré avec une porte ?

Non, ce modèle est un boîtier d'extension sans porte. Une porte en option peut être ajoutée (référence séparée).

Quel est l'indice de protection de ce boîtier ?

L'indice de protection est IP30, protégeant contre les corps solides de plus de 2,5 mm mais non étanche.

Peut-on monter ce boîtier en extérieur ?

Non, le JK132E est conçu pour une utilisation en intérieur uniquement, en raison de son indice IP30.

Quels sont les entraxes de fixation pour ce boîtier ?

Les entraxes sont : A = 365 mm, B = 80 mm, C = 290 mm (fixation au mur).

Est-il possible de rajouter des goulottes dans ce boîtier ?

Oui, des goulottes ou passe-câbles peuvent être installés à l'intérieur pour organiser le câblage.

Quelle est la température maximale de fonctionnement ?

La température de fonctionnement va de -25 °C à +60 °C.

Où trouver la notice d'installation détaillée ?

La notice complète est disponible gratuitement en téléchargement sur notice-facile.com.

MODE D'EMPLOI JK132E HAGER

125A DIN Extension Boxes

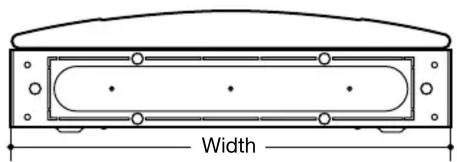

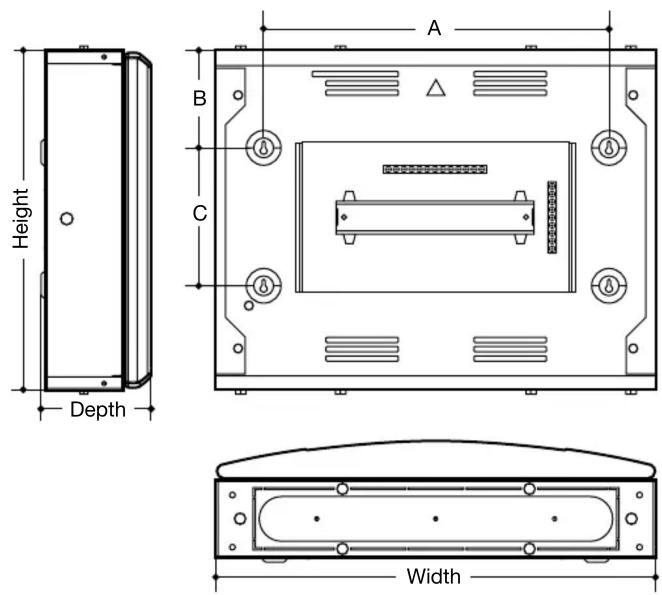

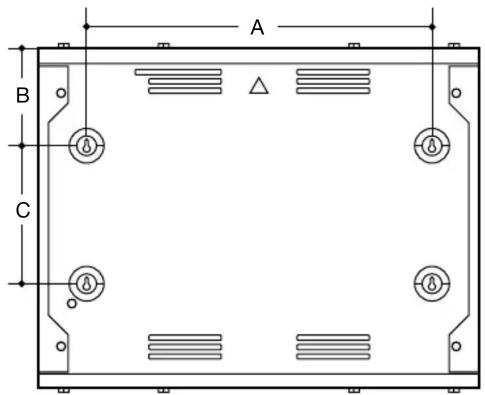

	Dimensions (mm) Fixing Centres (mm)
	Height Width Depth A B C
JK116E/EG	300	465	132.5	365	150	-
JK132E/EG	450	465	132.5	365	80	290

250A DIN Extension Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth A B C
JK216E/EG	300	465	165.5	365	150	-
JK232E/EG	450	465	165.5	365	80	290

125A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth without door	Depth with optional door	A B C
JK101SE	300	465	91.5 132.5	365 150 -
JK102LE	450	465	91.5 132.5	365 80	290

250A Cable Spreader Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth without door	Depth with optional door	A B C
JK201SE	300 465	1	24.5 165	5 365 150 -
JK202LE	450 465	1	24.5 165	5 365 80 290
