Type de produit	Boîtier PC moyen tour
Marque	MSI
Modèle	MAG Vampiric 300R
Dimensions (L x l x H)	471 x 231 x 497 mm
Poids estimé	Environ 8 kg
Matériau principal	Acier, plastique, verre trempé
Format de carte mère supporté	ATX, Micro-ATX, Mini-ITX
Baies de stockage	2 x 3,5" (HDD), 2 x 2,5" (SSD/HDD)
Ventilateurs préinstallés	1 x 120 mm ARGB à l'arrière
Emplacements ventilateurs supplémentaires	Haut : 3 x 120 mm ou 2 x 140 mm ; Avant : 3 x 120 mm ou 3 x 140 mm ; Arrière : 1 x 120 mm
Panneau E/S avant	1 x USB 3.2 Gen 2 Type-C, 2 x USB 3.2 Gen 1 Type-A, 1 x prise microphone, 1 x prise audio, 1 x bouton LED, 1 x reset, 1 x power
Contrôleur LED intégré	Hub ARGB 6 ports (3 broches), compatible Mystic Light MSI
Alimentation	Non incluse, format ATX standard (max 200 mm)
Emplacements d'extension	7 slots PCIe
Accessoires fournis	Attaches de câble x5, vis de ventilateur x4, vis #6-32 x3, vis M3 x21
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon non pelucheux. Nettoyer les filtres à poussière. Éviter l'humidité.
Sécurité	Installer sur une surface stable et plane. Débrancher l'alimentation avant toute manipulation.
Pièces détachées et réparabilité	Les composants standards (ventilateurs, alimentation, carte mère) sont remplaçables. Le boîtier est conçu pour un accès facile.

FOIRE AUX QUESTIONS - MAG Vampiric 300R MSI

Comment installer la carte mère dans le boîtier MAG Vampiric 300R ?

Retirez le panneau latéral gauche. Placez la carte mère sur les entretoises (standoffs) et fixez-la avec les vis M3 fournies. Assurez-vous que le panneau arrière est aligné.

Quels types de carte mère sont compatibles ?

Le boîtier supporte les formats ATX, Micro-ATX et Mini-ITX.

Comment contrôler les effets lumineux ARGB ?

Utilisez le bouton LED sur le panneau avant. Appuyez brièvement pour changer d'effet, maintenez 3 secondes pour synchroniser avec Mystic Light de MSI, maintenez 6 secondes pour éteindre.

Combien de ventilateurs puis-je installer ?

Vous pouvez installer jusqu'à 3 ventilateurs de 120 mm en haut, 3 en avant (120/140 mm) et 1 à l'arrière (120 mm). Un ventilateur ARGB de 120 mm est préinstallé à l'arrière.

Comment installer un disque dur 3,5 pouces ?

Utilisez les plateaux dédiés dans la cage de stockage. Fixez le disque avec les vis fournies et insérez le plateau dans le boîtier.

Le boîtier est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Vous devez fournir une alimentation ATX standard (longueur maximale 200 mm).

Quels connecteurs sont disponibles en façade ?

Le panneau E/S comprend : 1 x USB 3.2 Gen 2 Type-C, 2 x USB 3.2 Gen 1 Type-A, une prise microphone et une prise audio.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux et sec pour dépoussiérer. Les filtres à poussière sont amovibles et peuvent être lavés à l'eau tiède (bien sécher avant remontage).

Puis-je installer un refroidisseur CPU imposant ?

Oui, la largeur du boîtier permet d'accueillir des refroidisseurs de grande hauteur (vérifiez la compatibilité avec vos composants).

Comment ouvrir le panneau latéral ?

Retirez les vis à main à l'arrière du panneau latéral (gauche ou droit) et faites glisser le panneau vers l'arrière pour le dégager.

MODE D'EMPLOI MAG Vampiric 300R MSI

Caractéristiques du boîtier 5

Vue de face et de côté 6

Panneau E/S 7

Installation du disque dur 3,5" 8

Installation du SSD et du disque dur 2,5" 9

Ouverture du couvercle latéral gauche et droit 10

Installation de la carte mère 11

Installation de la carte graphique 12

Installation du bloc d'alimentation 13

Connexion du ventilateur ARGB 14

Caractéristiques du panneau de contrôle 16

Accessoires

Élément		Nom / Quantité	Utilisé pour
		Attaches de câble x5	Gestion des câbles
		Vis de ventilateur x4	Ventilateur avant 120/160 mm
		Vis #6-32 10 mm x2	Fixation du plateau de lecteur
	[swwi] [swel]	Vis #6-32 6,5 mm x1	Bouton de la carte mère
		Vis M3 5 mm x21	Carte mère / SSD

Caractéristiques

Contrôleur LED du ventilateur	Panneau de contrôle 1 à 6 ARGB (3 broches)
Ventilateur préinstallé	Arrière : 1 x ventilateur ARGB de 120 mm

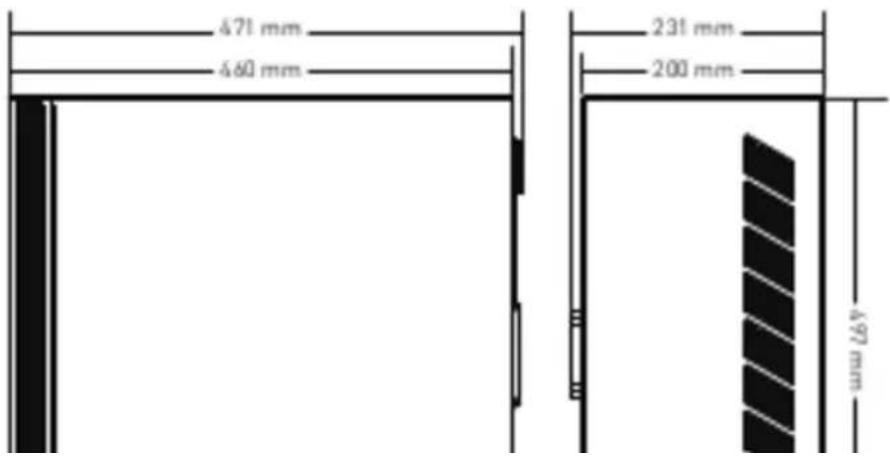

Dimensions	47 l(P) x 23l(L) x 497(H) mm18,54(P) x 9,09(L) x 19,57(H) pouces
Format de carte mère supporté	ATX / M-ATX / ITXJusqu'à 7 slots PCIe
Baines de stocklage	2 x plateaux SSD 2,5"2 x plateaux HDD 3,5"
Panneau E/S	1 x bouton interrupteur LED1 x port USB 3.2 Gen 2 Type C2 x ports USB 3.2 Gen 1 Type A1 x prise d'entrée microphone1 x prise de sortie audio1 x bouton de réinitialisation1 x bouton d'alimentation
Support ventilateur	Haut : 3 x 120 mm / 2 x 140 mmAvant : 3 x 120 mm / 3 x 140 mmArrière : 1 x 120 mm

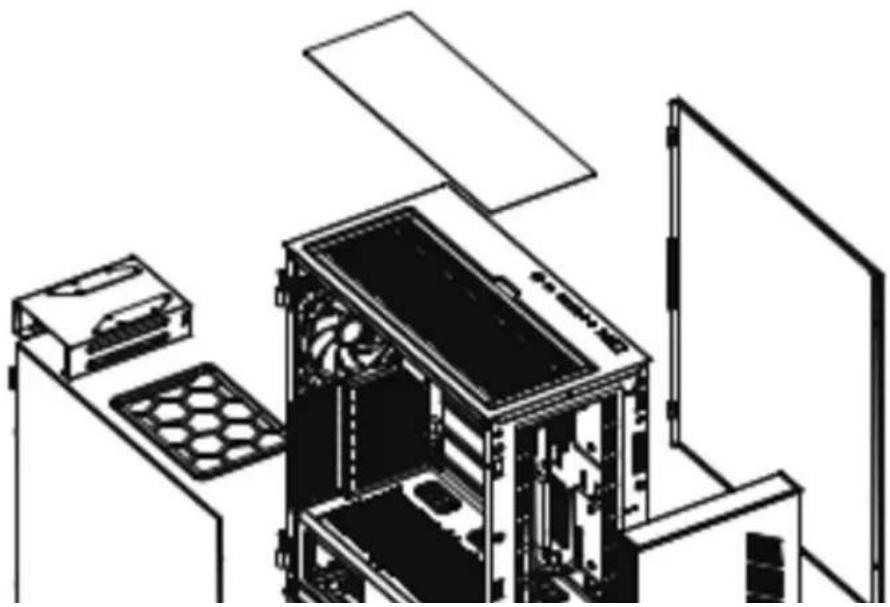

Caractéristiques du boîtier

Vue de face et de côté

Panneau E/S

Installation du disque dur 3,5"

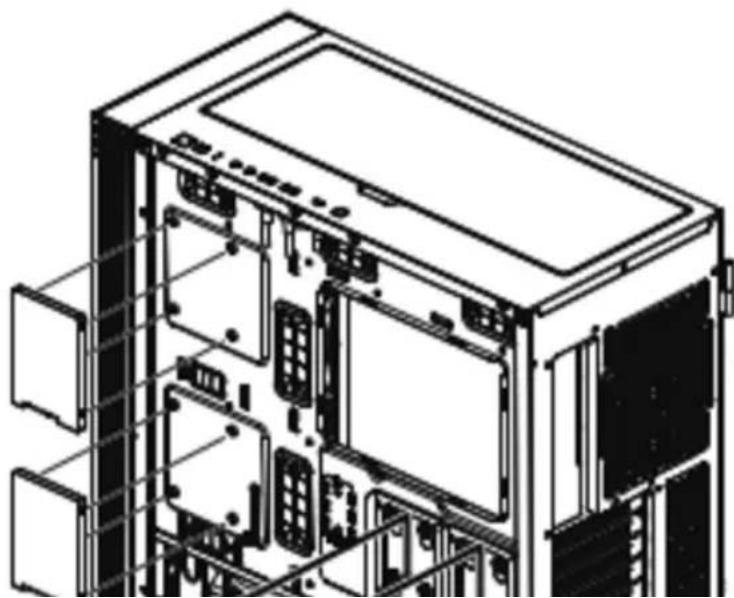

Installation du SSD et du disque dur 2,5"

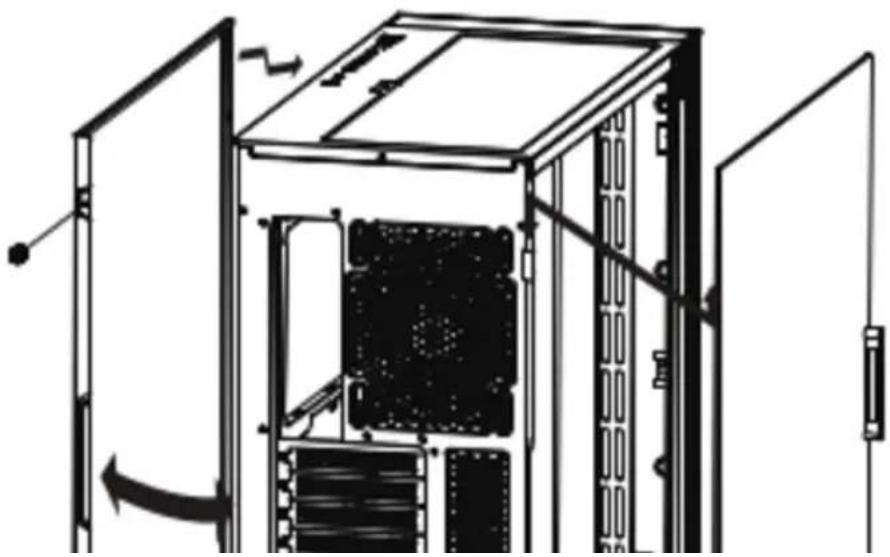

Ouverture du couvercle latéral gauche et droit

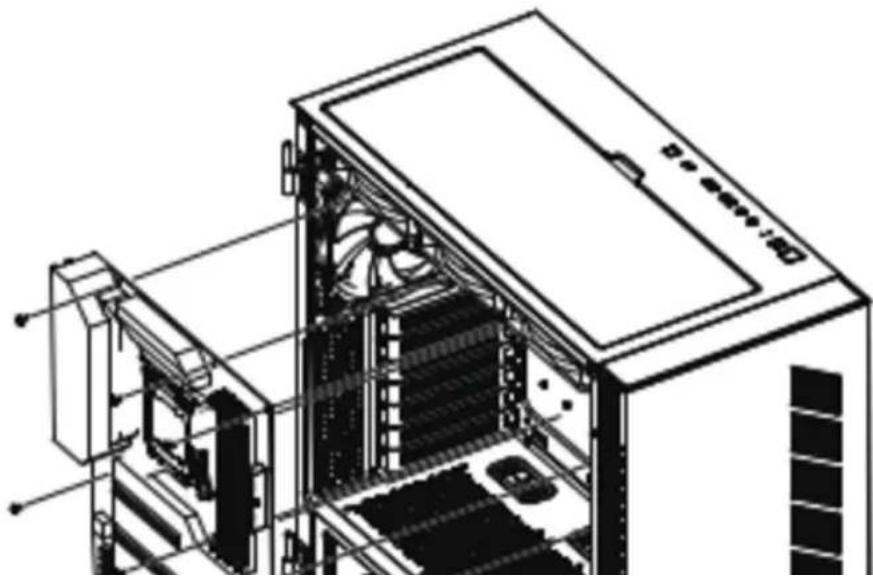

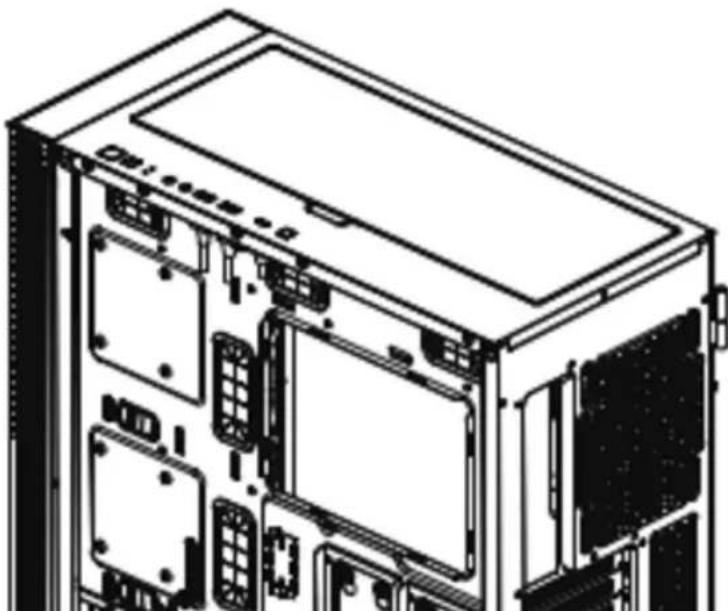

Installation de la carte mère

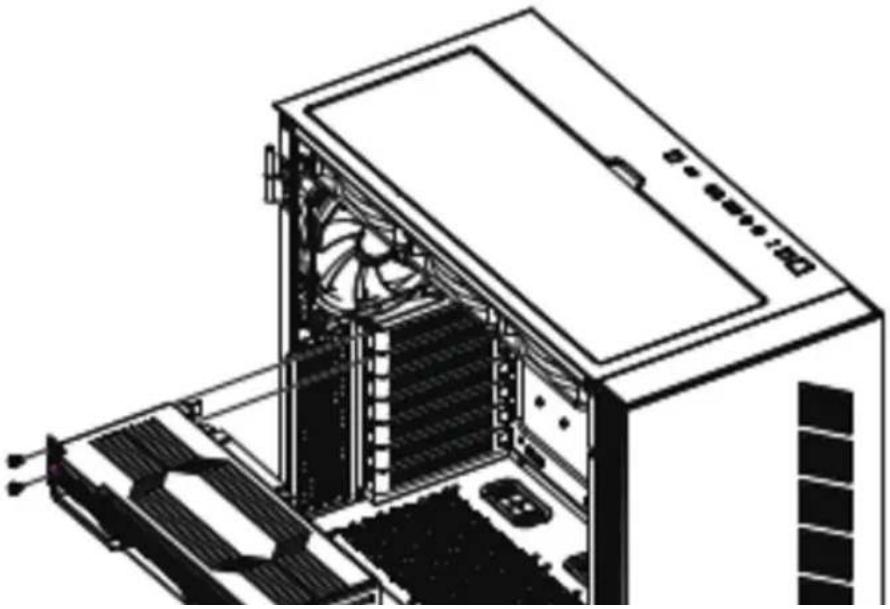

Installation de la carte graphique

Installation du bloc d'alimentation

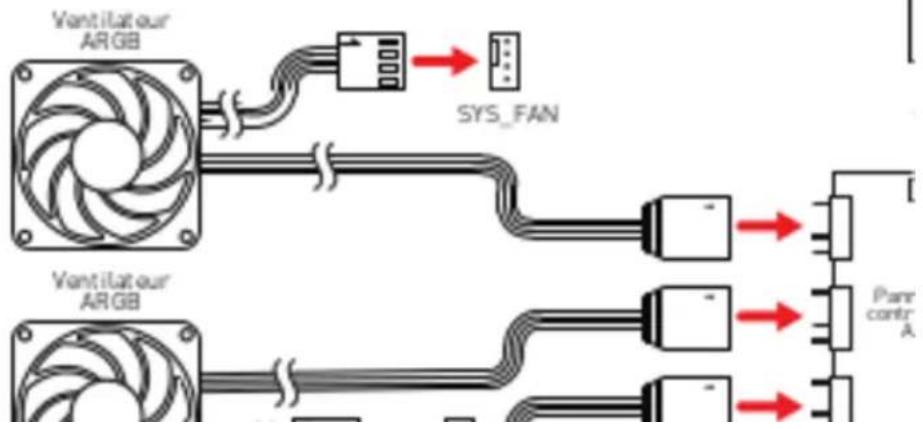

Connexion du ventilateur ARGB

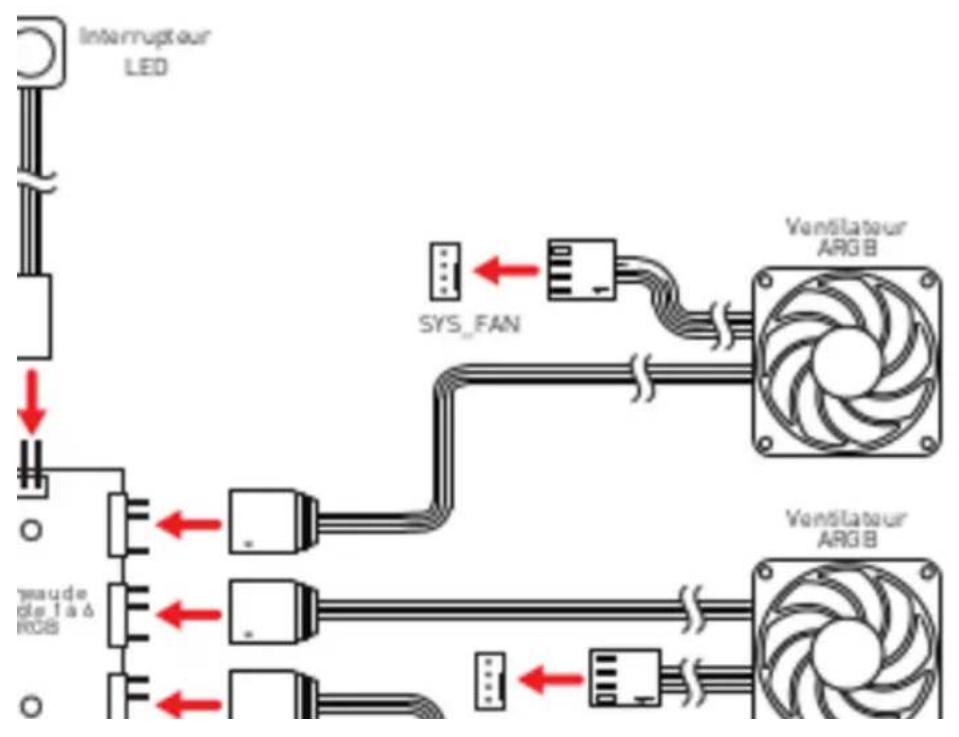

Description du contrôle de l'interrupteur LED:

1. Appuyez brièvament une fois sur l'interrupteur LED pour changer l'effet de LED.
2. Appuyez sur l'interrupteur LED et maintenez-le pendant 3 secondes, la LED dignote une fois en blanc, puis entrez dans le mode de synchronisation Mystic Light de la carte mère MSI. Appuyez brièvement une fois pour revenir au mode de contrôle Hub.
3. Appuyez sur l'interrupteur LED et maintenez-le pendant 6 secondes pour dreindre la LED.

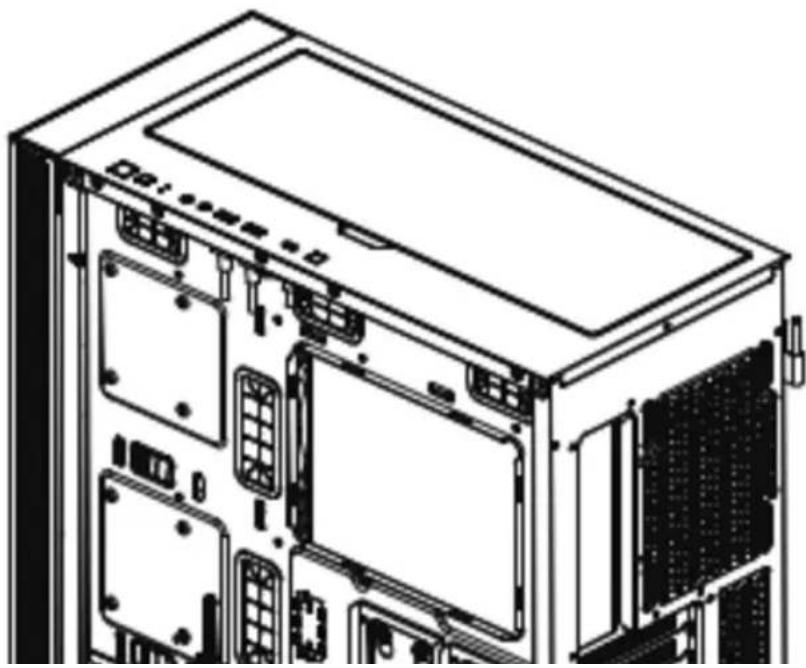

Caractéristiques du panneau de contrôle

Dimensions (mm)	50 x 30
Type de LED	LED RGB adressable DCSV
Connecteurs	1 x connecteur de l'interrupteur LED1 x connecteur d'alimentation SATA1 x connecteur JRAINBOW de la carte mère MSI6 x connecteurs LED ARGB à 3 broches
Définition des broches ARGB	Ground Data +5V
Effets de LED	Cycle de l'effet de LED :1. Arc-en-ciel2. Traînée de sept couleurs3. Dégradé de sept couleurs4. Violet5. Blanc6. Bleu7. Cyan8. Vert9. Jaune10. Rouge11. Arc-en-ciel respiration
