Type de produit	Mitigeur lavabo
Marque	Miomare
Modèle	Z31166A
Raccord d'arrivée d'eau	G 3/8" (env. 17 mm)
Écrou de raccord (eau)	env. 19 mm
Pression de service	0,5 bar (min.) - 3 bar (max.)
Température d'eau chaude max.	85 °C
Température d'eau froide	Ambiante (selon réseau)
Usage	Domestique, systèmes d'eau chaude sous pression
Matériau	Laiton chromé
Couleur	Chrome
Type de cartouche	Céramique (intégrée)
Limitation de température	Réglable (non activée d'usine)
Buse de mélange (aérateur)	Incluse, démontable
Bonde d'évacuation excentrique	Incluse
Flexibles d'alimentation	2 flexibles (eau chaude/froide)
Poids (approx.)	1,5 kg
Entretien	Eau claire et détergent neutre, détartrage régulier de la buse
Pièces détachées	Liste complète dans la notice (18 composants)
Sécurité	Pression max 3 bar, température max 85 °C, conformité aux normes

FOIRE AUX QUESTIONS - Z31166A MIOMARE

Quels sont les raccords nécessaires pour installer ce mitigeur ?

Les raccords d'arrivée sont en G 3/8 (env. 17 mm). L'écrou de raccord fait env. 19 mm. Utilisez des flexibles adaptés.

Ce robinet convient-il à un chauffe-eau basse pression ?

Non, il ne convient pas aux chauffe-eau à basse pression (type bain à bois, charbon). Il est conçu pour les systèmes sous pression (chauffage central, chauffe-eau instantané, etc.).

Comment régler la limitation de température ?

Après montage, coupez l'eau, retirez la plaquette chaud/froid, dévissez la vis d'arrêt, enlevez le levier, puis desserrez la bague et le circlip. Ajustez l'anneau d'ajustement selon l'image G dans la notice. Attention : la fonction n'est pas activée d'usine.

Quelle est la pression d'eau minimale requise ?

La pression de service minimale est de 0,5 bar. Sous cette valeur, le débit peut être insuffisant.

Comment nettoyer le mitigeur ?

Nettoyez avec de l'eau claire et un détergent neutre à l'aide d'un chiffon doux. Ne pas utiliser de produits corrosifs ou à base d'alcool. Dévissez régulièrement la buse de mélange pour éliminer le calcaire.

Que faire en cas de fuite après installation ?

Vérifiez l'étanchéité de tous les raccords. Assurez-vous que les joints sont bien placés. Si la fuite persiste, contactez un technicien qualifié. Une fuite peut causer des dégâts matériels importants.

Ce robinet est-il adapté pour une utilisation avec de l'eau chaude solaire ?

Oui, tant que le système d'eau chaude est sous pression et que la température ne dépasse pas 85 °C.

Comment éviter les brûlures lors de l'utilisation ?

Réglez la limitation de température pour éviter une eau trop chaude. Avant utilisation, laissez couler l'eau un instant pour éliminer l'eau stagnante. Ne laissez jamais les enfants sans surveillance.

Quels sont les composants livrés avec le robinet ?

Le kit comprend : 2 flexibles (eau chaude/froide), bague filetée/joint, joint demi-lune, rondelle, écrous, tiges filetées, bonde d'évacuation excentrique, joints plastique, capuchon, écrou pour tube, buse de mélange, levier, vis, plaquette chaud/froid, bague de recouvrement, circlip, cartouche, corps, bague de réglage.

Puis-je installer ce robinet moi-même ?

L'installation est possible si vous avez des compétences en plomberie. Suivez les instructions de la notice. Pour garantir la sécurité, il est recommandé de faire appel à un technicien qualifié.

MODE D'EMPLOI Z31166A MIOMARE

Instructions de montage, d'utilisation et consignes de sécurité

NL BE

WASTAFEL-ARMATUUR

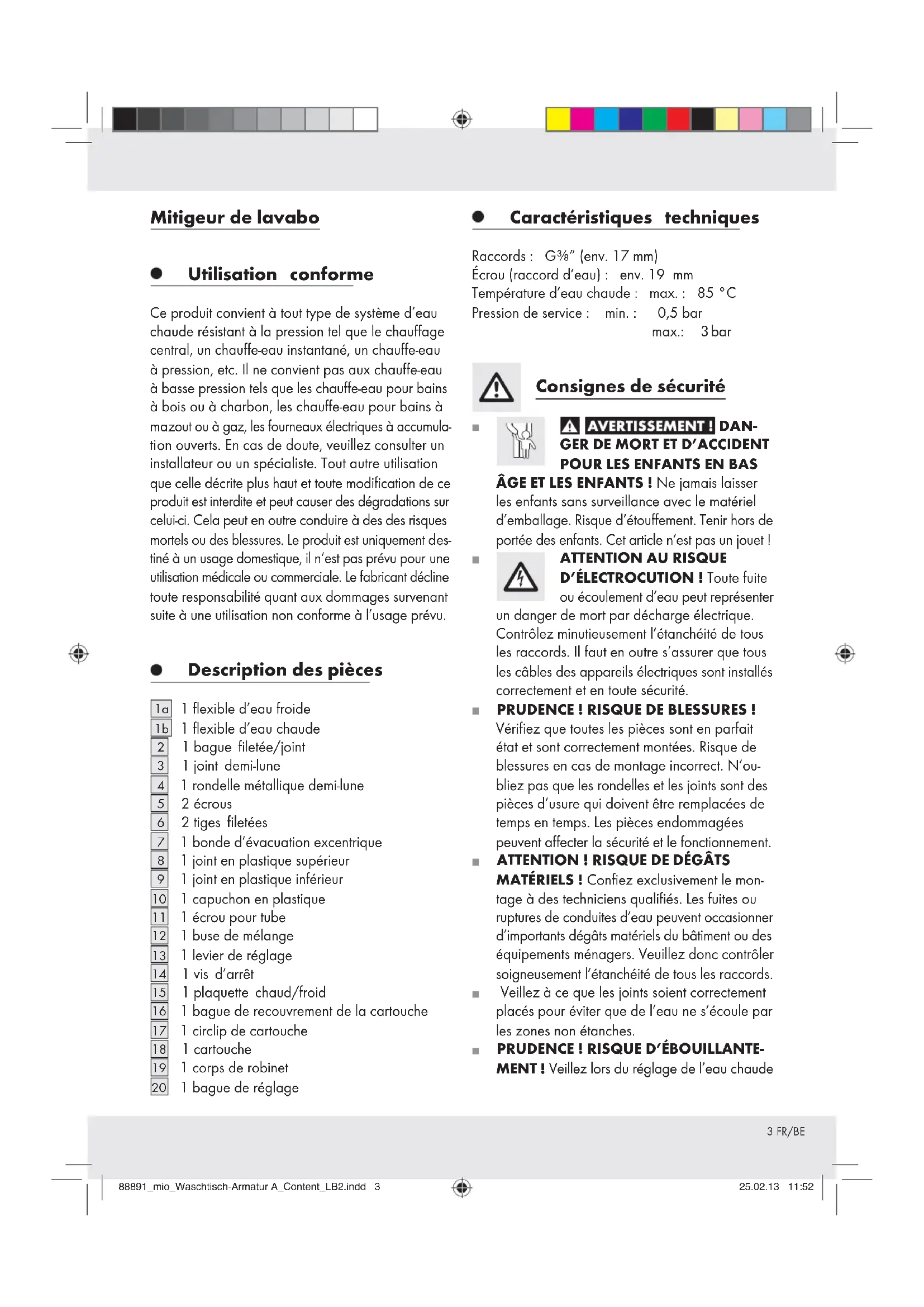

FR / BE Instructions de montage, d'utilisation et consignes de sécurité Page 3

● Utilisation conforme

Ce produit convient à tout type de système d'eau chaude résistant à la pression tel que le chauffage central, un chauffe-eau instantané, un chauffe-eau à pression, etc. Il ne convient pas aux chauffe-eau à basse pression tels que les chauffe-eau pour bains à bois ou à charbon, les chauffe-eau pour bains à mazout ou à gaz, les fourneaux électriques à accumulation ouverts. En cas de doute, veuillez consulter un installateur ou un spécialiste. Tout autre utilisation que celle décrite plus haut et toute modification de ce produit est interdite et peut causer des dégradations sur celui-ci. Cela peut en outre conduire à des des risques mortels ou des blessures. Le produit est uniquement destiné à un usage domestique, il n'est pas prévu pour une utilisation médicale ou commerciale. Le fabricant décline toute responsabilité quant aux dommages survenant suite à une utilisation non conforme à l'usage prévu.

● Description des pièces

1a 1 flexible d'eau froide
1b 1 flexible d'eau chaude
2 1 bague filetée/joint
3 1 joint demi-lune
4 1 rondelle métallique demi-lune
5 2 écrous
6 2 tiges filetées
7 1 bonde d'évacuation excentrique
8 1 joint en plastique supérieur
9 1 joint en plastique inférieur
10 1 capuchon en plastique
11 1 écrou pour tube
12 1 buse de mélange
13 1 levier de réglage
14 1 vis d'arrêt
15 1 plaquette chaud/froid
16 1 bague de recouvrement de la cartouche
17 1 circlip de cartouche
18 1 cartouche
19 1 corps de robinet
20 1 bague de réglage

- Caractéristiques techniques

Raccords: G ^3/8 " (env. 17 mm)

Écrou (raccord d'eau) : env. 19 mm

Température d'eau chaude : max. : 85 °C

Pression de service : min. : 0,5 bar

max.: 3 bar

Consignes de sécurité

■

AVERTISSEMENT ! DAN- GER DE MORT ET D'ACCIDENT POUR LES ENFANTS EN BAS

ÂGE ET LES ENFANTS ! Ne jamais laisser les enfants sans surveillance avec le matériel d'emballage. Risque d'étouffement. Tenir hors de portée des enfants. Cet article n'est pas un jouet !

■

ATTENTION AU RISQUE D'ÉLECTROCUTION ! Toute fuite ou écoulement d'eau peut représenter

un danger de mort par décharge électrique. Contrôlez minutieusement l'étanchéité de tous les raccords. Il faut en outre s'assurer que tous les câbles des appareils électriques sont installés correctement et en toute sécurité.

■

PRUDENCE ! RISQUE DE BLESSURES !

Vérifiez que toutes les pièces sont en parfait état et sont correctement montées. Risque de blessures en cas de montage incorrect. N'oubliez pas que les rondelles et les joints sont des pièces d'usure qui doivent être remplacées de temps en temps. Les pièces endommagées peuvent affecter la sécurité et le fonctionnement.

■

ATTENTION ! RISQUE DE DÉGÂTS

MATÉRIELS ! Confiez exclusivement le montage à des techniciens qualifiés. Les fuites ou ruptures de conduites d'eau peuvent occasionner d'importants dégâts matériels du bâtiment ou des équipements ménagers. Veuillez donc contrôler soigneusement l'étanchéité de tous les raccords.

■ Veillez à ce que les joints soient correctement placés pour éviter que de l'eau ne s'écoule par les zones non étanches.

■

PRUDENCE ! RISQUE D'ÉBOUILLANTE-

MENT ! Veillez lors du réglage de l'eau chaude

3 FR/BE

à ce que la température de celle-ci ne soit pas trop chaude.

• Familiarisez-vous avant l'installation avec toutes les particularités sur place, par ex. avec les raccords d'eau et les dispositifs d'arrêt.
  ■ Veuillez lire attentivement le mode d'emploi avant le montage et l'utilisation du produit. Conservez toutes les consignes de sécurité et instructions pour consultation ultérieure !

- Montage

• Installation du robinet

Coupez l'alimentation principale en eau pour éviter que de l'eau ne s'écoule par les zones non étanches. Laissez s'écouler l'eau restée dans les canalisations.

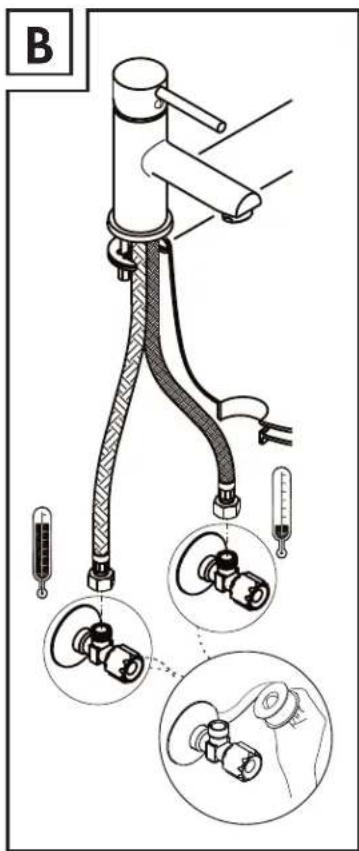

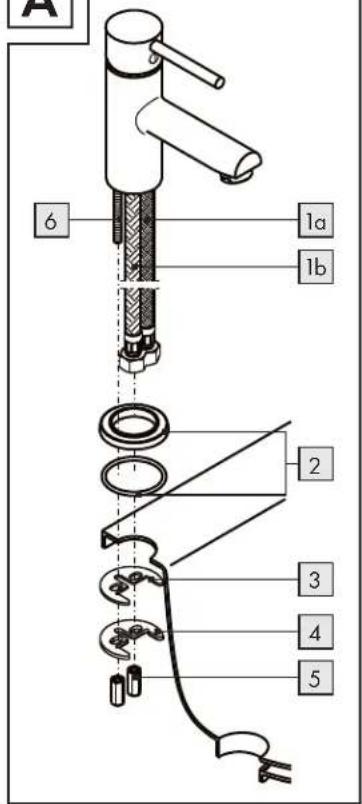

□ Installez le robinet comme indiqué sur les illustrations A et B.

⚠️ PRUDENCE ! Ne tordez pas les flexibles et ne les mettez pas sous tension. Dans le cas contraire, il existe un risque de dégâts matériels.

- Mise en place de la bonde d'évacuation excentrique

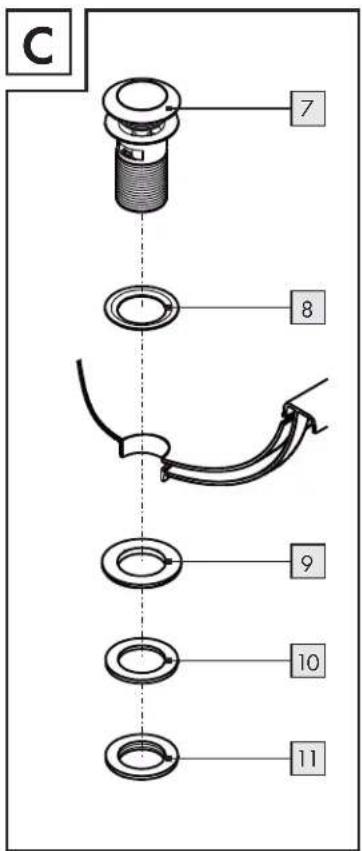

□ Installez le robinet comme indiqué sur l'illustration C.

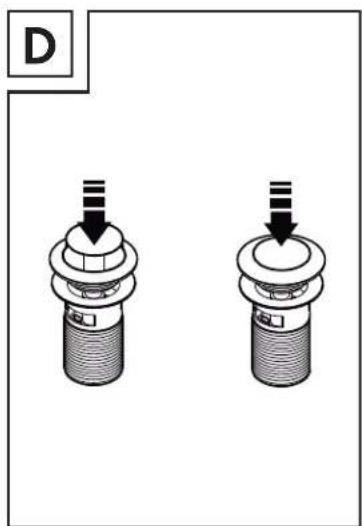

Utilisation de la bonde d'évacuation excentrique (fig. D)

Poussez la bonde d'évacuation excentrique vers le bas afin d'obturer l'évacuation et de laisser couler l'eau dans le lavabo.
□ Poussez à nouveau la bonde d'évacuation excentrique vers le bas afin de libérer l'évacuation et de laisser l'eau s'écouler.

- Rinçage du robinet

□ Afin d'éliminer les éventuelles impuretés, il convient de rincer le robinet avant la première utilisation. Procédez comme suit (voir ill. E):
□ Dévissez la buse de mélange 12.
☐ Ouvrez l'alimentation principale en eau et laissez l'eau couler pendant deux minutes.
□ Revissez la buse de mélange.

Utilisation

Mise en service

Remarque : si le robinet n'est pas utilisé pendant une période prolongée, commencez par laisser couler l'eau un certain temps pour éliminer les résidus et l'eau stagnante accumulés dans les conduites.

□ Ouvrez l'alimentation principale en eau.
Remontez le levier de réglage 13 et le tourner à droite ou à gauche pour régler l'intensité du jet et la température de l'eau.

Eau chaude :

□ Tournez le levier de réglage vers la gauche.

Eau froide :

□ Tournez le levier de réglage vers la droite.
Contrôlez le fonctionnement du mitigeur. Tournez le levier de réglage dans toutes les positions possibles. Contrôlez régulièrement l'étanchéité de tous les raccords.

- Réglage de la limitation de la température

La cartouche 18 de cette robinetterie est équipée d'une limitation de la température. Cette fonction n'est pas activée d'usine (réglage neutre).

ATTENTION ! Le réglage de la limitation de la température ne doit être effectué qu'après avoir monté la robinetterie.

□ Coupez l'arrivée d'eau principale.
Retirez la plaquette rouge / bleu chaud / froid 15 avec précautions à l'aide d'un petit tournevis plat (voir im. F).
Retirez la vis d'arrêt 14 en tournant dans le sens inverse des aiguilles d'une montre avec une clé Allen.

ATTENTION ! Ne dévissez pas complètement la vis, desserrez-la seulement jusqu'à ce que le levier de réglage puisse être retiré facilement.

Retirez le levier de réglage.
☐ Desserrez la bague de recouvrement de la cartouche à la main 16 et dévissez ensuite le circlip de la cartouche 17 à l'aide d'une pince à tubes.
☐ Tirez maintenant l'anneau d'ajustement 20 vers le haut a l'aide d'un tournevis.

Indication : Ne retirez pas la cartouche.

Placez l'anneau d'ajustement dans la position souhaitée comme montré sur l'image G.
☐ Reserrez les circlips des cartouches 17 sur le bras de levier à l'aide de la clé serre-tubes. Fixez les anneaux de couvercle des cartouches 16 à la main.
Replacez le levier de réglage sur le bras de levier et resserrez la vis de blocage à l'aide d'une clé à six pans creuse, en tournant dans le sens des aiguilles d'une montre.
Poussez la plaquette rouge/bleu chaud/froid 15 dans l'ouverture.
Ouvrir l'alimentation principale en eau et vérifier la limitation de température.

● Maintenance et nettoyage

- Entretien et nettoyage du robinet

Les robinets sanitaires requièrent un entretien particulier. Veuillez pour cela respecter les instructions suivantes :

N'utilisez aucun produit corrosif ou à base d'alcool pour le nettoyage, car ces produits peuvent endommager les robinets.

Nettoyez uniquement votre robinet à l'eau claire avec un détergent neutre et un chiffon doux ou une peau de chamois.
Dévissez régulièrement la buse de mélange 12 et éliminez les dépôts de calcaire ou les corps étrangers.

Le non-respect des instructions d'entretien peut entraîner des dommages sur la surface. Il est alors impossible de faire valoir ses droits de garantie.

• Traitement des déchets

L'emballage est composé exclusivement de matières recyclables qui peuvent être mises au rebut dans les centres locaux de collecte.

Les possibilités de recyclage des produits usagés sont à demander auprès de votre municipalité.

- Informations

Potabilité de l'eau du robinet

□ Informez-vous auprès des autorités locales sur la potabilité de l'eau dans votre ville / commune.

D'une façon générale, pour la potabilité de l'eau du robinet, nous recommandons :

Laissez couler l'eau un bref moment si elle a stagné plus de quatre heures dans les tuyaux. N'utilisez pas l'eau stagnante pour préparer les repas et les boissons, et surtout pas dans la préparation des aliments pour nourrissons. Dans le cas contraire, il existe des risques pour la santé. L'eau qui sort du robinet est bonne lorsqu'elle est nettement plus fraîche que l'eau stagnante.
- Ne pas utiliser d'eau stagnante venant de tuyauteries chromées pour la nourriture et / ou les soins corporels si vous êtes allergique au nickel. Une telle eau peut contenir une grande quantité de nickel et provoquer des réactions allergiques.

5 FR/BE

N'utilisez pas d'eau potable venant de tuyauteries de plomb pour la préparation d'aliments pour nourrisson et / ou pendant la grossesse pour la préparation des aliments. Le plomb pénètre dans l'eau potable, ce qui est particulièrement dangereux pour la santé des nourrissons et des jeunes enfants.

Wastafel-armatuur

- Doelmatig gebruik

Il vous faut · U hebt nodig · Sie benötigen:
A

A 6 1a 1b 2 3 4 5

B

C 7 8 9 10 11
