Z31166A - Sanitärarmaturen MIOMARE - Kostenlose Bedienungsanleitung

Produkttyp	Waschtisch-Einhandmischer
Marke	Miomare
Modell	Z31166A
Wasseranschluss	G 3/8" (ca. 17 mm)
Anschlussmutter (Wasser)	ca. 19 mm
Betriebsdruck	0,5 bar (min.) - 3 bar (max.)
Maximaltemperatur Warmwasser	85 °C
Kaltwassertemperatur	Umgebungstemperatur (netzabhängig)
Verwendung	Haushalt, Drucksysteme Warmwasser
Material	Verchromtes Messing
Farbe	Chrom
Kartuschentyp	Keramik (integriert)
Temperaturbegrenzung	Einstellbar (werksseitig nicht aktiviert)
Mischdüse (Strahlregler)	Inklusive, abnehmbar
Exzenter-Ablaufgarnitur	Inklusive
Anschlussschläuche	2 Schläuche (warm/kalt)
Gewicht (ca.)	1,5 kg
Pflege	Klares Wasser und neutrales Reinigungsmittel, regelmäßige Entkalkung der Düse
Ersatzteile	Vollständige Liste in der Anleitung (18 Komponenten)
Sicherheit	Maximaldruck 3 bar, Maximaltemperatur 85 °C, Normenkonformität

Häufig gestellte Fragen - Z31166A MIOMARE

Welche Anschlüsse werden für die Installation dieses Einhandmischers benötigt?

Die Anschlüsse sind G 3/8" (ca. 17 mm). Die Anschlussmutter hat ca. 19 mm. Verwenden Sie passende Schläuche.

Ist dieser Wasserhahn für einen Niederdruck-Warmwasserbereiter geeignet?

Nein, er ist nicht für Niederdruck-Warmwasserbereiter (wie Holz- oder Kohlebäder) geeignet. Er ist für Drucksysteme (Zentralheizung, Durchlauferhitzer usw.) konzipiert.

Wie stelle ich die Temperaturbegrenzung ein?

Nach der Montage Wasser abstellen, warm/kalt-Plättchen entfernen, Stellschraube lösen, Hebel abnehmen, dann Ring und Sprengring lösen. Stellen Sie den Einstellring gemäß Abbildung G in der Anleitung ein. Achtung: Die Funktion ist werksseitig nicht aktiviert.

Wie hoch ist der erforderliche Mindestwasserdruck?

Der minimale Betriebsdruck beträgt 0,5 bar. Darunter kann die Durchflussmenge unzureichend sein.

Wie reinige ich den Einhandmischer?

Reinigen Sie mit klarem Wasser und einem milden Reinigungsmittel mit einem weichen Tuch. Verwenden Sie keine scheuernden oder alkoholhaltigen Produkte. Schrauben Sie regelmäßig die Mischdüse ab, um Kalk zu entfernen.

Was tun bei einem Leck nach der Installation?

Überprüfen Sie die Dichtheit aller Anschlüsse. Stellen Sie sicher, dass die Dichtungen richtig sitzen. Wenn das Leck bestehen bleibt, wenden Sie sich an einen qualifizierten Techniker. Ein Leck kann erhebliche Sachschäden verursachen.

Ist dieser Wasserhahn für die Verwendung mit Solarwarmwasser geeignet?

Ja, solange das Warmwassersystem unter Druck steht und die Temperatur 85 °C nicht überschreitet.

Wie vermeide ich Verbrennungen bei der Nutzung?

Stellen Sie die Temperaturbegrenzung ein, um zu heißes Wasser zu vermeiden. Lassen Sie vor der Nutzung kurz Wasser laufen, um stehendes Wasser abzulassen. Lassen Sie Kinder niemals unbeaufsichtigt.

Welche Komponenten werden mit dem Wasserhahn geliefert?

Das Set enthält: 2 Schläuche (warm/kalt), Gewindering/Dichtung, Halbmonddichtung, Unterlegscheibe, Muttern, Gewindestangen, Exzenter-Ablaufgarnitur, Kunststoffdichtungen, Kappe, Mutter für Rohr, Mischdüse, Hebel, Schraube, warm/kalt-Plättchen, Abdeckring, Sprengring, Kartusche, Gehäuse, Einstellring.

Kann ich diesen Wasserhahn selbst installieren?

Die Installation ist möglich, wenn Sie über Klempnerkenntnisse verfügen. Befolgen Sie die Anweisungen in der Bedienungsanleitung. Zur Sicherheit wird empfohlen, einen qualifizierten Techniker zu beauftragen.

BEDIENUNGSANLEITUNG Z31166A MIOMARE

Montage-, Bedienungs- und Sicherheitshinweise

2

Z31166A

miomare

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 11

Mitigeur de lavabo

- Technische gegevens

Aansluitingen: G ^3/8 " (ca. 17 mm)

Werkdruk: min.: 0,5 bar

max.: 3 bar

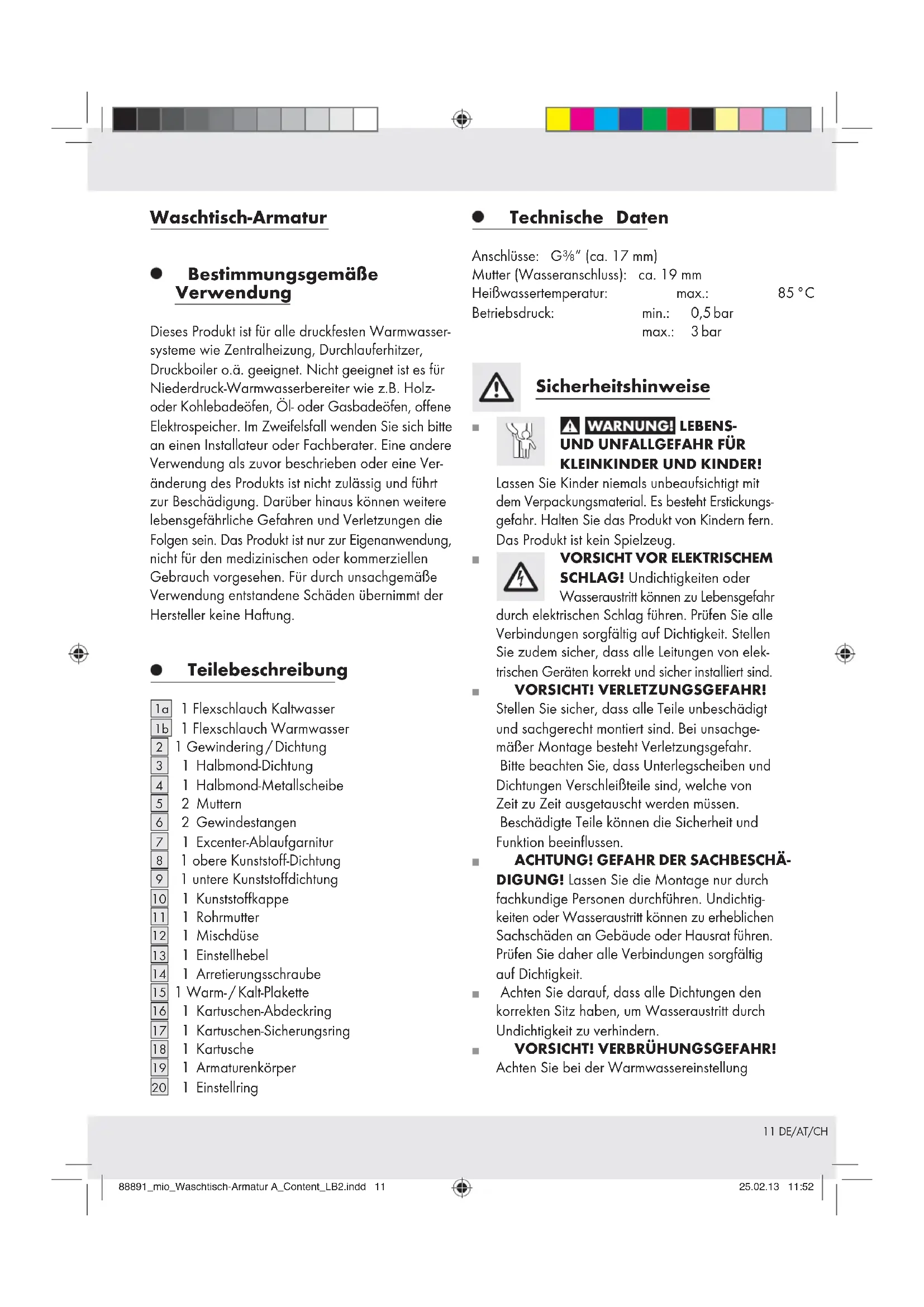

Bestimmungsgemäße Verwendung

Dieses Produkt ist für alle druckfesten Warmwasser- systeme wie Zentralheizung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

- Teilebeschreibung

1a 1 Flexschlauch Kaltwasser
1b 1 Flexschlauch Warmwasser
2 1 Gewindering/Dichtung
3 1 Halbmond-Dichtung
4 1 Halbmond-Metallscheibe
5 2 Muttern
6 2 Gewindestangen
7 1 Excenter-Ablaufgarnitur
8 1 obere Kunststoff-Dichtung
9 1 untere Kunststoffdichtung
10 1 Kunststoffkappe
11 1 Rohrmutter
12 1 Mischdüse
13 1 Einstellhebel
14 1 Arretierungsschraube
15 1 Warm-/Kalt-Plakette
16 1 Kartuschen-Abdeckring
17 1 Kartuschen-Sicherungsring
18 1 Kartusche
19 1 Armaturenkörper
20 1 Einstellring

- Technische Daten

Mutter (Wasseranschluss): ca. 19 mm

Heißwassertemperatur: max.:

Betriebsdruck: min.: 0,5 bar

max.: 3 bar

85^ C

Sicherheitshinweise

⚠️ WARNING! LEBENS-UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

VORSICHT VOR ELEKTRISCHEM SCHLAG! Undichtigkeiten oder

Wasseraustritt können zu Lebensgefahr trischen Schlag führen. Prüfen Sie alle gen sorgfältig auf Dichtigkeit. Stellen sich, dass alle Leitungen von elekteräten korrekt und sicher installiert sind.

VORSICHT! VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

ACHTUNG! GEFAHR DER SACHBESCHÄ-

DIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.

Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.

VORSICHT! VERBRÜHUNGSGEFAHR!

Achten Sie bei der Warmwassereinstellung

11 DE/AT/CH

darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.

■ Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
- Bitte lesen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!

- Montage

Armatur installieren

■ Stellen Sie die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern. Lassen Sie das restliche Leitungswasser ablaufen.
☐ Installieren Sie die Armatur, wie in Abbildung A und B dargestellt.

⚠ VORSICHT! Verbiegen Sie die Flexschläuche nicht und bringen Sie sie nicht unter Spannung. Ansonsten besteht die Gefahr der Sachbeschädigung.

Excenter-Ablaufgarnitur anbringen

☐ Installieren Sie die Armatur, wie in Abbildung C dargestellt.

Excenter-Ablaufgarnitur verwenden (Abb. D)

Drücken Sie die Excenter-Ablaufgarnitur nach unten, um den Ablauf zu verschliessen und Wasser in die Spüle einzulassen.
Drücken Sie die Excenter-Ablaufgarnitur nochmals nach unten, um den Ablauf freizugeben und das Wasser ablaufen zu lassen.

Armatur durchspülen

Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie dazu wie folgt vor (s. Abb. E):
□ Schrauben Sie die Mischdüse 12 ab.
☐ Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen.
□ Schrauben Sie die Mischdüse anschließend wieder an.

Bedienung

In Betrieb nehmen

Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen.

☐ Öffnen Sie die Haupt-Wasserzufuhr.
□ Heben Sie den Einstellhebel 13 an und schwenken Sie ihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.

Heißwasser:

□ Schwenken Sie den Einstellhebel nach links.

Kaltwasser:

□ Schwenken Sie den Einstellhebel nach rechts.
☐ Prüfen Sie den Betrieb der Mischbatterie. Schwenken Sie dafür den Einstellhebel in alle erlaubten Positionen. Bitte prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit.

- Temperaturbegrenzung einstellen

Die Kartusche 18 dieser Armatur verfügt über eine Temperaturbegrenzung. Diese Funktion ist werksseitig nicht aktiviert (neutrale Einstellung).

⚠ VORSICHT! Verändern Sie die Einstellung der Temperaturbegrenzung erst, nachdem Sie die Armatur montiert haben.

□ Stellen Sie die Haupt-Wasserzufuhr ab.
☐ Entfernen Sie die rot/blaue Warm-/Kalt-Plakette 15, vorsichtig mit einem kleinen, flachen Schraubendreher (s. Abb. F).
☐ Lösen Sie die Arretierungsschraube 14 mit einem Innensechskantschlüssel durch Drehen gegen den Uhrzeigersinn.
⚠ VORSICHT! Schraube nicht vollständig herausdrehen, nur lösen, bis sich der Einstellhebel leicht abnehmen lässt.
□ Entnehmen Sie den Einstellhebel.
☐ Lösen Sie den Kartuschen-Abdeckring 16 von Hand und schrauben Sie dann den Kartuschen-Sicherungsring 17 mit Hilfe einer Rohrzange ab.
□ Ziehen Sie nun den Einstellring 20 mit Hilfe eines Schraubendrehers nach oben.

Hinweis: Entfernen Sie nicht die Kartusche.

☐ Platzieren Sie den Einstellring in gewünschter Position, wie in Abbildung G dargestellt.
☐ Ziehen Sie den Kartuschen-Sicherungsring 17 mit Hilfe der Rohrzange wieder auf dem Hebelarm fest. Befestigen Sie den Kartuschen-Abdeckring 16 von Hand.
☐ Setzen Sie den Einstellhebel wieder auf den Hebelarm und ziehen Sie die Arretierungsschraube mit einem Innensechskantschlüssel durch Drehen im Uhrzeigersinn fest.
Drücken Sie die rot/blaue Warm-/Kalt-Plakette 1.5 in die Öffnung.
□ Stellen Sie die Haupt-Wasserzufuhr an und überprüfen Sie die Temperaturbegrenzung.

● Wartung und Reinigung

Armatur pflegen und reinigen

Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen:

■ Verwenden Sie keine ätzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigen könnten.

☐ Reinigen Sie Ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
☐ Schrauben Sie die Mischdüse 12 in regelmäßigen Abständen heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper.

Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Informationen

Trinkbarkeit von Leitungswasser

☐ Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde.

Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:

Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.

13 DE/AT/CH

■ Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
- Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.
■ Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
- Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.

Stand der Informationen: 02 / 2013

Ident.-No.: Z31166A022013-2

2
