Producttype	Wastafelkraan
Merk	Miomare
Model	Z31166A
Wateraansluiting	G 3/8" (ca. 17 mm)
Aansluitmoer (water)	ca. 19 mm
Werkdruk	0,5 bar (min.) - 3 bar (max.)
Max. warmwatertemperatuur	85 °C
Koudewatertemperatuur	Omgevingstemperatuur (afhankelijk van het net)
Gebruik	Huishoudelijk, onder druk staande warmwatersystemen
Materiaal	Verchroomd messing
Kleur	Chroom
Patroontype	Keramisch (geïntegreerd)
Temperatuurbeperking	Instelbaar (niet geactiveerd vanuit fabriek)
Mengmond (beluchter)	Inbegrepen, verwijderbaar
Excentrische afvoerplug	Inbegrepen
Toevoerslangen	2 slangen (warm/koud water)
Gewicht (ongeveer)	1,5 kg
Onderhoud	Helder water en neutraal reinigingsmiddel, regelmatig ontkalken van de mond
Reserveonderdelen	Volledige lijst in de handleiding (18 componenten)
Veiligheid	Max. druk 3 bar, max. temperatuur 85 °C, conformiteit met normen

Veelgestelde vragen - Z31166A MIOMARE

Welke aansluitingen zijn nodig om deze kraan te installeren?

De toevoeraansluitingen zijn G 3/8 (ca. 17 mm). De aansluitmoer is ca. 19 mm. Gebruik geschikte slangen.

Is deze kraan geschikt voor een lagedruk boiler?

Nee, hij is niet geschikt voor lagedruk boilers (type houtgestookt bad, kolen). Hij is ontworpen voor druksystemen (centrale verwarming, doorstroomverwarmer, enz.).

Hoe stel ik de temperatuurbeperking in?

Na montage, draai het water dicht, verwijder het warm/koud plaatje, draai de stopbout los, verwijder de hendel, draai vervolgens de ring en de borgring los. Stel de stelring af volgens afbeelding G in de handleiding. Let op: de functie is niet geactiveerd vanuit de fabriek.

Wat is de minimale waterdruk die vereist is?

De minimale werkdruk is 0,5 bar. Onder deze waarde kan de doorstroom onvoldoende zijn.

Hoe reinig ik de kraan?

Reinig met helder water en een neutraal schoonmaakmiddel met een zachte doek. Gebruik geen bijtende of alcoholhoudende producten. Draai regelmatig de mengmond los om kalk te verwijderen.

Wat te doen bij een lek na installatie?

Controleer de dichtheid van alle aansluitingen. Zorg ervoor dat de afdichtingen goed geplaatst zijn. Als het lek aanhoudt, neem contact op met een gekwalificeerde technicus. Een lek kan aanzienlijke materiële schade veroorzaken.

Is deze kraan geschikt voor gebruik met zonneboiler warm water?

Ja, zolang het warmwatersysteem onder druk staat en de temperatuur niet hoger is dan 85 °C.

Hoe brandwonden voorkomen bij gebruik?

Stel de temperatuurbeperking in om te heet water te voorkomen. Laat voor gebruik even water lopen om stilstaand water te verwijderen. Laat kinderen nooit zonder toezicht.

Welke onderdelen worden meegeleverd met de kraan?

De set bevat: 2 slangen (warm/koud water), schroefring/afdichting, halvemaanvormige afdichting, ring, moeren, schroefstaven, excentrische afvoerplug, kunststof afdichtingen, dop, buismoer, mengmond, hendel, schroef, warm/koud plaatje, afdekring, borgring, patroon, lichaam, stelring.

Kan ik deze kraan zelf installeren?

Installatie is mogelijk als u ervaring heeft met loodgieterswerk. Volg de instructies in de handleiding. Om de veiligheid te garanderen, wordt aanbevolen een gekwalificeerde technicus in te schakelen.

GEBRUIKSAANWIJZING Z31166A MIOMARE

Montage-, bedienings- en veiligheidsinstructies

DE AT CH

WASCHTISCH-ARMATUR

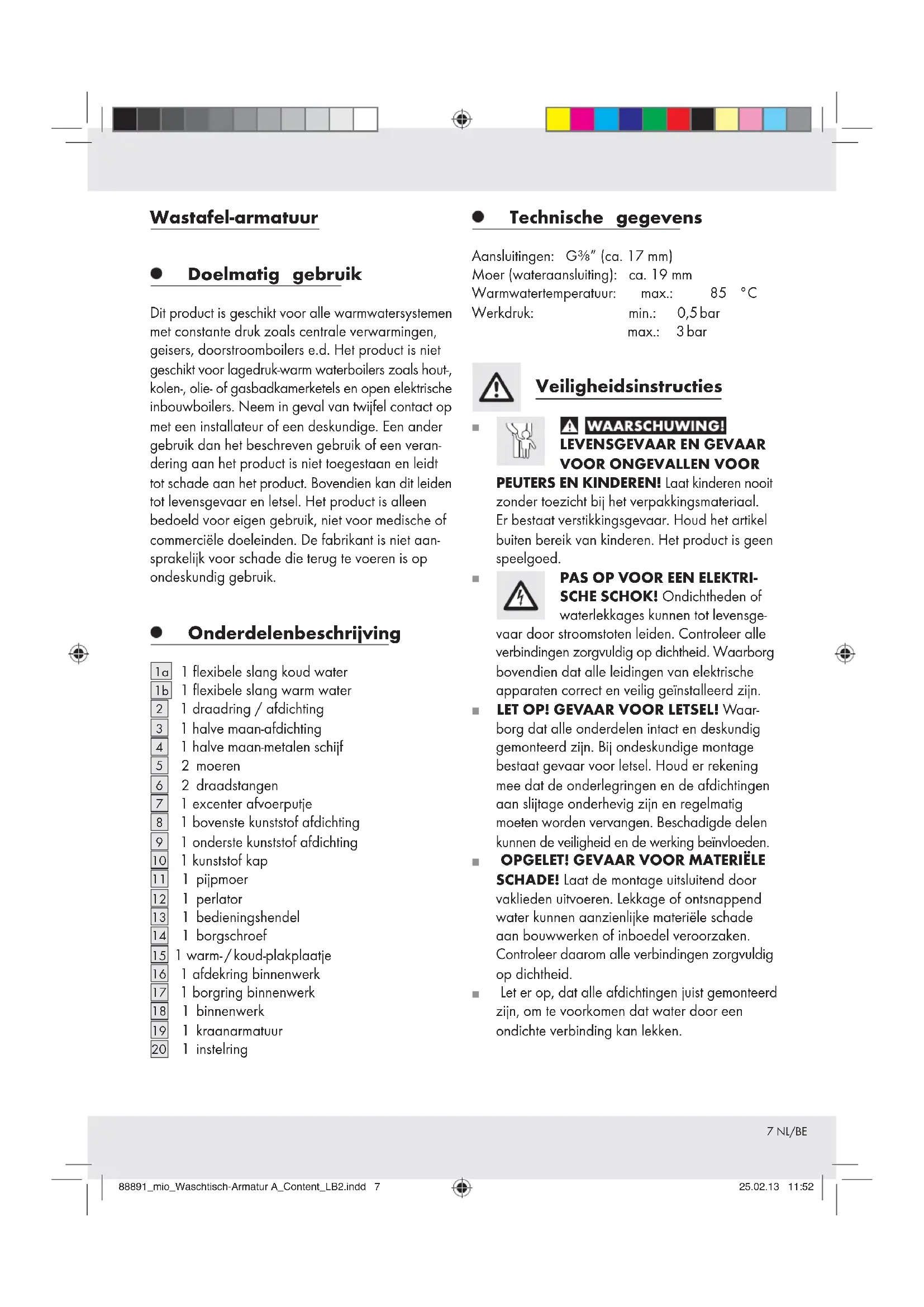

NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 7

Dit product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers e.d. Het product is niet geschikt voor lagedruk-warm waterboilers zoals hout-, kolen-, olie- of gasbadkamerketels en open elektrische inbouwboilers. Neem in geval van twijfel contact op met een installateur of een deskundige. Een ander gebruik dan het beschreven gebruik of een verandering aan het product is niet toegestaan en leidt tot schade aan het product. Bovendien kan dit leiden tot levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, niet voor medische of commerciële doeleinden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

- Onderdelenbeschrijving

1a 1 flexible slang koud water
1b 1 flexible slang warm water
2 1 draadring / afdichting
3 1 halve maan-afdichting
4 1 halve maan-metalen schijf
5 2 moeren
6 2 draadstangen
7 1 excenter afvoerputje
8 1 bovenste kunststof afdichting
9 1 onderste kunststof afdichting
10 1 kunststof kap
11 1 pijpmoer
12 1 perlator
13 1 bedieningshendel
14 1 borgschroef
15 1 warm-/koud-plakplaatje
16 1 afdekring binnenwerk
17 1 borgring binnenwerk
18 1 binnenwerk
19 1 kraanarmatuur
20 1 instelring

Moer (wateraansluiting): ca. 19 mm

Warmwatertemperatuur: max.: 85 °C

Veiligheidsinstructies

■

WAARSCHUWING! LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR

PEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar. Houd het artikel buiten bereik van kinderen. Het product is geen speelgoed.

■

PAS OP VOOR EEN ELEKTRISCHE SCHOK! Ondichtheden of waterlekkages kunnen tot levensge-

vaar door stroomstoten leiden. Controleer alle verbindingen zorgvuldig op dichtheid. Waarborg bovendien dat alle leidingen van elektrische apparaten correct en veilig geïnstalleerd zijn.

■

LET OP! GEVAAR VOOR LETSEL! Waarborg dat alle onderdelen intact en deskundig gemonteerd zijn. Bij ondeskundige montage bestaat gevaar voor letsel. Houd er rekening mee dat de onderlegringen en de afdichtingen aan slijtage onderhevig zijn en regelmatig moeten worden vervangen. Beschadigde delen kunnen de veiligheid en de werking beïnvloeden.

■

OPGELET! GEVAAR VOOR MATERIËLE

SCHADE! Laat de montage uitsluitend door vaklieden uitvoeren. Lekkage of ontsnappend water kunnen aanzienlijke materiële schade aan bouwwerken of inboedel veroorzaken. Controleer daarom alle verbindingen zorgvuldig op dichtheid.

■

Let er op, dat alle afdichtingen juist gemonteerd zijn, om te voorkomen dat water door een ondichte verbinding kan lekken.

7 NL/BE

■ VOORZICHTIG! GEVAAR VOOR VERBRANDINGEN! Let er bij de warmwaterinstelling op dat u de watertemperatuur niet te heet instelt.
Maak u vóór de montage vertrouwd met alle omstandigheden ter plekke, bijv. wateraansluitingen en afsluitinrichtingen.
Lees de gebruiksaanwijzing alstublieft voorafgaande aan montage en gebruik door. Bewaar alle veiligheidsinstructies en aanwijzingen voor later gebruik!

- Montage

- Armatuur installeren

• Draai de hoofdwatertoevoer dicht, om het vrijkomen van water door ondichte plekken te voorkomen. Laat het in de leiding achtergebleven water weglopen.
  □ Installeer de armatuur zoals getoond in afbeeldingen A en B.

⚠️ VOORZICHTIG! Verbuig de flexibele slangen niet en zet deze niet onder spanning. Anders bestaat gevaar voor materiële schade.

- Excenter-afvoerputje aanbrengen

□ Installeer de armatuur, zoals getoond in afbeelding C.

Excenter-afvoerputje gebruiken (afb. D)

Druk het excenter-afvoerputje naar beneden om de afvoer te sluiten en de wasbak met water te vullen.
Druk het excenter-afvoerputje nogmaals naar beneden, om de afvoer te openen en water weg te laten lopen.

- Armatuur doorspoelen

Om mogelijke verontreinigingen te verwijderen, moet de armatuur voor het eerste gebruik worden doorgespoeld. Ga daarvoor als volgt te werk (zie afb. E):
□ Schroef de perlator 12 eraf.
Open de hoofdwaterkraan en laat het water twee minuten lang lopen.
□ Schroef de perlator vervolgens weer vast.

Bediening

Ingebruikname

Opmerking: wanneer u de armatuur gedurende een langere periode niet hebt gebruikt, dient u de leidingen eerst goed door te spoelen om drinkwaterstagnatie en resten op te lossen.

Open de hoofdwatertoevoer.
□ Beweeg de bedieningshendel 13 omhoog en draai hem naar rechts of links, om de hoeveelheid c.q. de temperatuur van het water te regelen.

Warm water:

□ Draai de bedieningshendel naar links.

Koud water:

□ Draai de bedieningshendel naar rechts.
Controleer de functie van de mengkraan. Draai hiervoor de bedieningshendel in alle toegestane richtingen. Controleer alle aansluitingen regelmatig op dichtheid.

- Temperatuurbegrenzing instellen

De cartouche 18 van deze armatuur bezit een temperatuurbegrenzing. Deze functie is fabrieksmatig niet geactiveerd (neutrale instelling).

⚠️ VOORZICHTIG! Verander de instelling van de temperatuurbegrenzing pas nadat u de armatuur hebt gemonteerd.

□ Draai de hoofdwaterkraan dicht.
□ Verwijder voorzichtig het rood / blauwe warm- / koud-plaatje 15 met een kleine, platte schroe-vendraaier (zie afb. F).
Draai de borgschroef 14 met een binnenzeskantsleutel los door deze tegen de klok in te draaien.
⚠️ VOORZICHTIG! Draai de schroef er niet volledig uit, maar alleen zo ver totdat de mengarm gemakkelijk kan worden verwijderd.
□ Verwijder de mengarm.
□ Maak de afdekring van het binnenwerk 16 met de hand los en schroef vervolgens de borgring van het binnenwerk 17 met behulp van een pijptang los.
☐ Trek nu de instelring 20 met behulp van een schroevendraaier naar boven.

Opmerking: De cartouche niet verwijderen.

□ Zet de instelring in de gewenste positie, zoals getoond in afbeelding G.
Draai de cartoucheborgring 17 met behulp van de pijptang weer vast op de arm. Bevestig de cartouche-afdekring 16 met de hand.
Plaats de bedieningshendel weer op de arm en draai de borgschroef met een binnenzeskantsleutel vast door deze met de klok mee te draaien.
□ Druk het rood/blauwe warm/koud-plaatje in de opening. 15
- Draai de hoofdwaterkraan open en controleer de temperatuurbegrenzing.

- Onderhoud en reiniging

- Armatuur onderhouden en reinigen

Houd er a.u.b. rekening mee dat sanitaire armaturen speciaal onderhoud vergen. Neem daarom de volgende instructies in acht:

• Gebruik geen bijtende of alcoholhoudende middelen voor de reiniging, omdat deze het product kunnen beschadigen.
  □ Reinig uw armaturen alleen met schoon water, een mild reinigingsmiddel en een zachte doek c.q. zeemleer.
  □ Schroef de mengkop 12 regelmatig los en verwijder kalkhoudende resten of vreemde objecten.

Bij het niet in acht nemen van de onderhoudsinstructies dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen de garantieclaims te vervallen.

- Verwijdering

De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren.

Uw gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende artikel te verwijderen.

- Informatie

Drinkbaarheid van leidingwater

□ Informeer bij uw gemeente over de drinkbaarheid van het water in uw stad / gemeente.

Principieel gelden de volgende adviezen voor de drinkbaarheid:

Laat water uit leidingen even lopen als het langer dan vier uur in de leidingen heeft gestaan. Gebruik geen stagnatiewater voor het bereiden van voeding en drank, vooral niet bij het voeden van zuigelingen. Anders kan gevaar voor de gezondheid ontstaan. Vers water kunt u daaraan herkennen dat het duidelijk kouder uit de leiding komt dan stagnatiewater.
- Gebruik geen stagnatiewater uit verchroomde leidingen voor de voeding en / of lichamelijke

9 NL/BE

verzorging wanneer u allergisch op nikkel reageert. Dergelijk water kan sterk nikkelhoudend zijn en een allergische reactie veroorzaken.

- Gebruik geen drinkwater uit loden leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmiddelen tijdens de zwangerschap. Lood wordt aan het drinkwater afgegeven en is vooral voor zuigelingen en kleine kinderen uiterst schadelijk voor de gezondheid.
