CRD8240B - Lecteur dvd LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur CD-ROM interne
Marque	LG
Modèle	CRD8240B
Interface	E-IDE (ATAPI)
Vitesse de lecture	24X (max 3600 Ko/s)
Temps d'accès moyen	90 ms
Mémoire tampon	128 Ko
Capacité des disques	553 Mo (Type 1) / 635 Mo (Type 2)
Diamètre des disques	12 cm et 8 cm
Vitesse de rotation	200-5000 tr/min
Formats audio supportés	CD-DA
Connectique avant	Prise casque 3,5 mm, commande de volume
Connectique arrière	Sortie audio 4 broches, interface IDE, alimentation 4 broches
Alimentation	12V ±10% (1,4 A max) et 5V ±5% (0,8 A max)
Dimensions (L x H x P)	Environ 146 x 41 x 203 mm (baie 5,25 pouces)
Poids	Environ 1 kg
Fonctions principales	Lecture, saut, ouverture/fermeture, éjection d'urgence, contrôle volume casque
Logiciels inclus	Pilote GSCDROM.SYS, MSCDEX.EXE, utilitaires EJECT, CLOSE, LOCK, UNLOCK
Compatibilité système	PC IBM compatible 486SX, MS-DOS 3.1+, Windows
Sécurité	Conforme classe B, FCC, laser classe 1, ne pas exposer à l'humidité

FOIRE AUX QUESTIONS - CRD8240B LG

Comment installer le lecteur CD-ROM CRD8240B dans mon PC ?

Éteignez l'ordinateur, retirez le capot, enlevez un cache de baie libre. Faites glisser le lecteur, fixez-le avec les vis. Branchez le câble IDE (broche 1 côté rouge), le câble d'alimentation et le câble audio. Réglez le cavalier maître/esclave selon votre configuration. Remettez le capot et démarrez le PC.

Comment configurer le cavalier maître/esclave (Master/Slave) ?

À l'arrière du lecteur, placez le cavalier sur MA pour Maître, SL pour Esclave ou CS pour sélection par câble. Si le lecteur partage le câble IDE avec un disque dur, réglez-le généralement en Esclave (SL) si le disque dur est Maître.

Le lecteur n'est pas reconnu par le système, que faire ?

Vérifiez : 1) Le cavalier est correctement positionné. 2) Le câble IDE est bien connecté (broche 1 alignée). 3) Le câble d'alimentation est branché. 4) Dans le BIOS, le port IDE est activé. 5) Réinstallez le pilote GSCDROM.SYS et MSCDEX.EXE.

Comment éjecter le plateau si l'appareil ne s'allume pas ou si le bouton ne fonctionne pas ?

Utilisez l'éjection d'urgence : insérez un trombone déplié ou une tige fine dans le trou situé sur la face avant (à côté du bouton Open/Close). Poussez doucement pour déverrouiller le plateau.

Puis-je utiliser des CD de 8 cm ?

Oui, mais uniquement en position horizontale. Ne tentez pas d'insérer un CD 8 cm en position verticale. Utilisez l'adaptateur spécial si fourni (non inclus avec ce modèle).

Comment installer les pilotes sous MS-DOS ou Windows ?

Insérez la disquette d'installation, tapez INSTALL à l'invite DOS. Le programme copie les fichiers (GSCDROM.SYS, MSCDEX.EXE) et modifie CONFIG.SYS et AUTOEXEC.BAT. Redémarrez le PC ensuite.

Que faire si le lecteur produit un bruit anormal ou ne lit pas les disques ?

Vérifiez que le disque n'est pas rayé ou sale. Nettoyez le disque avec un chiffon doux du centre vers le bord. Assurez-vous que le lecteur est placé sur une surface stable, à l'abri des vibrations et de l'humidité.

Comment connecter la sortie audio à la carte son ?

Utilisez le câble audio fourni. Branchez une extrémité sur le connecteur de sortie audio à l'arrière du lecteur (4 broches) et l'autre extrémité sur l'entrée CD-IN de la carte son. Consultez le manuel de la carte son pour le brochage exact.

Quelle est la signification des témoins lumineux en façade ?

Le témoin d'activité (LED) s'allume uniquement pendant l'initialisation du disque ou lors de la lecture/écriture de données. Il reste éteint lorsque le lecteur est inactif.

Comment verrouiller la touche d'éjection pour éviter une ouverture accidentelle ?

Exécutez le programme LOCK.EXE (inclus sur la disquette) pour désactiver le bouton d'éjection. Pour réactiver, utilisez UNLOCK.EXE. Cela est utile lors de l'utilisation continue du lecteur.

MODE D'EMPLOI CRD8240B LG

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

FCC COMPLIANCE STATEMENT

Lisez attentivement et entièrement ce manuel, afin de pouvoir utiliser toutes les caractéristiques et toutes les fonctions de votre appareil.

ATTENTION : Pour reduire les risques de decharges electriques, ne demontez pas le capot (ou le panneau arriere) du lecteur. Aucune des pieces internes ne doit être manipulee par l'utilisateur. Toute intervention doit être effectue par un personnel qualifie. Le rayon laser utilisé dans le lecteur CD-ROM est invisible à l'œil nu. N'essayez donc pas de démonter le boîter. Pour toute intervention, adressez-vous à un personnel qualifié.

Cet appareil utilise des disques CD-ROM portant ce label :

AVERTISSEMENT : Pour réduire les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Temps d'accès moyen : 90 ms

Compatibilité PC multimedia

Prise en charge de plusieurs sessions CD photo

Petite largeur de bande de l'unité centrale (spéc. MPC)

Système de transfert de données 24X-speed.

Système intelligent pour la mise des données en mémoire tampon

Haute fidélité audio

Chargement avec plateau sans système de caddy

Conçu pour un montager interne

Prise en charge de l'éjection en cas d'urgence

Réglage facile du son CD

PC IBM ou compatible avec les éléments suivants :

PC IBM compatible 486SX

Mémoire d'au moins 640 K

Lecteur de disquette (3 1/2 pouces)

Version 3.1 ou ultérieure de MS-DOS

* ACCESSOIRES FOURNIS AVEC LE LECTEUR:

Nom	Quantité
Mode d'emploi	1
Disquette d'installation	1
Câble Audio	1
Carte Contrôleur IDE	1 (en option)
Carte d'interface	1 (en option)

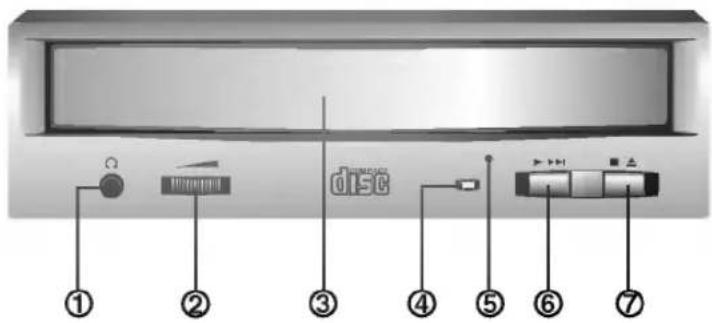

Figure 1. Face avant

FACE AVANT

1. Prise casque

Prise jack de 3,5mm de diamètre pour le signal audio.

2. Commande de volume du casque

Réglez le niveau du volume de votre casque à l'aide de cette commande.

3. Plateau à disque

Installez le disque CD-ROM sur ce support.

4. Témoin d'activité

Ce témoin ne s'allume que pendant l'initialisation et la lecture de données sur le disque.

5. Trou d'éjection d'urgence

En foncez une tige à l'intérieur de ce trou pour ouvrir le support manuellement.

6. Touche Play/Skip (de lecture/saut)

Lorsqu'un disque est installé sur le plateau, cette touche lance la lecture à partu de la première plage. En cours de lecture, cette elle permet de passer à la prochaine plage du disque.

7. Touche Open/Close/Stop (ouverture/fermeture/arrêt)

Cette touche permet d'éjecter ou de fermer le plateau de lecteur.

Elle n'est opérationelle que si l'appareil est sous tension.

Si vous appuyez sur cette touche pendant la lecture d'un disque, la lecture s'arrête.

Solid gray gradient background with no text, symbols, or discernible objects

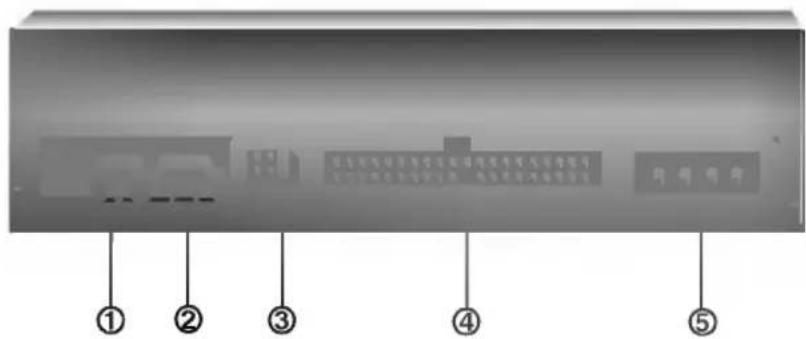

Figure 2. Panneau arrière

PANNEAU ARRIÈRE

1. Connecteur de Sortie Audio/Video numérique

Ceci est un connecteur de sortie numérique Audio ou Video.

Vous pouvez l'utiliser pour connecter la carte audio numérique ou video numérique.

2. Connecteur de sortie sonore

Le connecteur de sortie sonore est raccordé à la carte son.

3. Cavalier maître/esclave

Le cavalier maître/esclave permet de configurer le lecteur CD-ROM en mode "Maître" ou "esclave" lorsqu'il fonctionne avec votre disque dur.

4. Connecteur d'interface

Acheminement des données. Raccordez le câble d'interface à ce connecteur et à la carte d'interface installée sur votre ordinateur.

5. Connecteur d'alimentation

Ce connecteur sert à l'alimentation CC du lecteur. Raccordez le câble d'alimentation à l'ordinateur et à ce connecteur.

Installation

Evitez de placer le lecteur à un endroit exposé à:

• une forte humidité,
• une température élevée,
• des vibrations mécaniques,
• la lumière directe du soleil.

Fonctionnement

• Un choc brutal ou des vibrations excessives au cours de l'utilisation du lecteur peuvent entraîner un mauvais fonctionnement de l'appareil.
• Evitez de soumettre le lecteur à de brusques changements de température. Cela pourrait entraîner la formation de condensation à l'intérieur de l'appareil.

Transport

- Ne laissez jamais de disque à l'intérieur du lecteur pendant le transport.

Cette section décrit la procédure à suivre pour installer le lecteur CD-ROM sur votre ordinateur.

ATTENTION!!

Pour éviter d'endommager le lecteur, l'ordinateur et les unités périphériques, mettez l'ordinateur et, toutes unités périphériques connectées hors tension avant de procéder à l'installation matérielle.

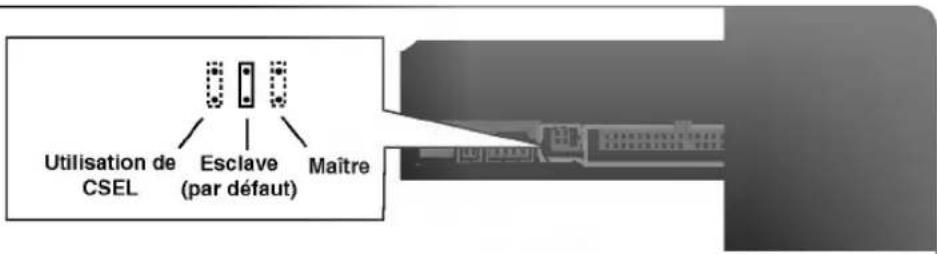

RÉGLAGE DU CAVALIER EN MODE MAÎTRE/ESCLAVE

Vous trouverez à l'arrière du Iccteur CD-ROM trois positions possibles pour le cavalier maître/esclave.

Ces positions permettent de configurer l'unité en mode CSEL(CS). MAITRE(MA) ou ESCLAVE(SL). Lorsque vous retirez le cavalier de la position CS, l'unite peut être configurée en mode Maître(position MA) ou Esclave(position SL).

Lorsque vous réglez le cavalier sur la position CL(CSEL), la configuration de l'unité est déterminée par le signal de l'ordinateur.

Figure 3. Cavalier de configuration de l'unité

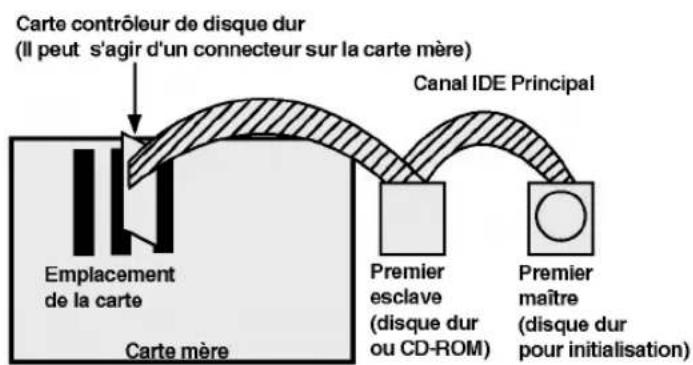

UTILISATION D'UN CONTRÔLEUR IDE PRINCIPAL:

Lu plupart des PC disposent d'un connecteur IDE capable de prendre en charge deux unités (une pour un disque dur, l'autre pour un disque dur ou un lecteur CD-ROM). Ce connecteur IDE se trouve soit sur la carte mère, soit sur une carte contrôleur.

Il s'agir d'un connecteur IDE principal.

Dans ce ens, l'unité de disque dur qui contient le système d'exploitation pour l'initialisation doit être configuré en mode Maître (MA) et le lecteur CD-ROM en mode Esclave (SL).

Figure 4. Configurations possibles du système

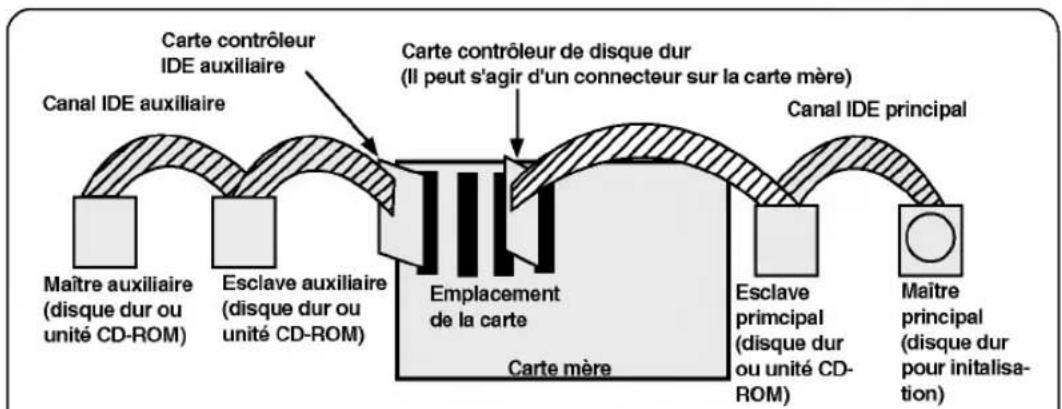

UTILISATION D'UN CONTRÔLEUR IDE AUXILIAIRE:

* Si votre PC dispose d'un contrôleur IDE auxiliaire sur la carte mère ou à un autre emplacement du système, chaque unité IDE connectée au contrôleur IDE auxiliaire doit également être configurée en mode Maître (MA) ou Esclave (SL).
Dans ce cas, votre système peut prendre en charge quatre unités périphériques, configurées comme suit: Maître principal, Esclave principal, Maître auxiliaire et Esclave auxiliaire.
* Maître principal doit correspondre au disque dur contenant le système d'exploitation pour l'initialisation.
Enfin, le réglage du cavalier à l'arrière du lecteur permet de configurer votre unité CD-ROM comme Esclave principal, Maître auxiliaire ou Esclave auxiliaire. Si l'unité CD-ROM est raccordée à un port auxiliaire comme Esclave, une unité Maître (disque dur ou antre CD-ROM IDE) doit également correspondre à ce port.

Figure 5. Configuration possible du système

ATTENTION:

Si vous avez un système avec deux canaux IDE (cas d'un PC amélioré), n'installez pas la carte contrôleur IDE auxiliaire sur votre système.

MODE	CONTROLEUR IDE	REGLAGE CAVALTER
Esclave principal	Contrôleur principal	Cavalier sur SL
Maître auxiliaire	Contrôleur auxiliaire	Cavalier sur MA
Esclave auxiliaire	Contrôleur auxiliaire	Cavalier sur SL
Utilisation de CSEL		Cavalier sur CS

MONTAGE DU LECTEUR CD-ROM

1. Eteignez et débranchez votre ordinateur, ainsi que toutes les unités périphériques qui sont connectées dessus.
2. Enlevez le capot de l'ordinateur.

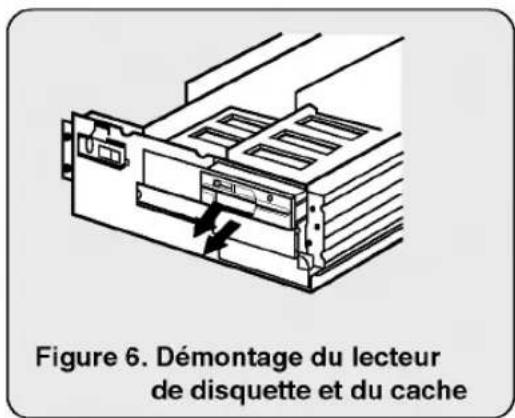

3. Démontez le panneau qui protège l'un des emplacements inutilisés à mi-hauteur de l'appareil.

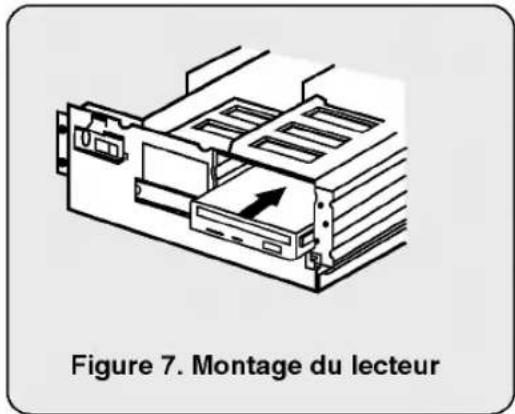

1. Faites glisser le lecteur CD-ROM dans son emplacement et fixez-le à l'aide des vis et des supports de fixation.

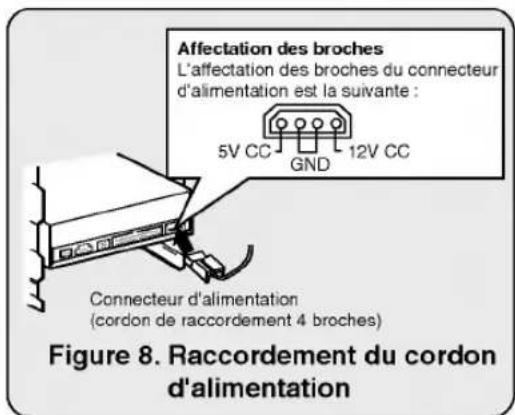

1. Branchez le cordon d'alimentation sur le connecteur d'alimentation.

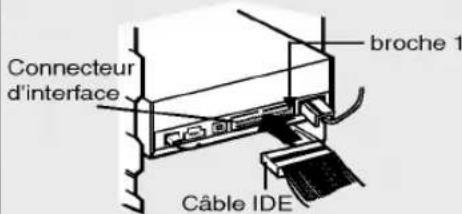

Figure 9. Raccordement du câble IDE au connecteur d'interface

1. Raccordez le câble IDE 40 broches à l'arrière de l'unité de lecteur CD-ROM. Veillez à faire correspondre le côté rouge du câble à la broche 1 sur l'appareil.

RACCORDEMENT DU CABLE AUDIO

Affectation des broches L'affectation des broches du connecteur de sortie audio est la suivante :

* affectation des broches du câble audio

Figure 10. Raccordement du câble audio au connecteur de la sortie audio

Pour connecteur du matériel audio ou une carte son sur le lecteur CD-ROM, utilisez un câble audio.

NOTE: Ce lecteur CD-ROM peut être utilisé verticalement

• Insérer un cd 12cm dans le lecteur CD-ROM uniquement après que le le spécial situé sur le tiroir soit mis en place.
• Vous ne pouvez pas utiliser de CD 8cm en position verticale. Ne pas toucher à la face sans étiquette du CD.

PROCÈDURE D'INSTALLATION

Le programme INSTALL exécute les fonctions suivantes:

* Permet à l'unilisateur de sélectionner l'unité de disques destinataire pour l'installation des fichiers pilotes de l'unité CD - ROM.
* A moins d'une intervention de l'utilisateur, recherche le répertoire \CDROM sur le disque destinataire et le crée, s'il n'existe pas.
* Copic le fichier de l'unité CD - ROM intitulé "GSCDROM.SYS", le fichier d'extension CD-ROM Microsoft "MSCDEX.EXE" et les fichiers des utilitaires dans le répertoire spécifié.
* Modifie votre fichier CONFIG.SYS pour répertorier l'emplacement et le nom du pilote de l'unité.
* Modifie votre fichier AUTOEXEC.BAT de manière à charger MSCDEX.
* Redonne la main à l'utilisateur à l'issue de l'installation.

LISTE DES FICHIERS À INSTALLER SUR VOTRE PC

* MSCDEX.EXE	Logiciel d'extension CD-ROM MS-DOS de Microsoft, qui permet à l'ordinateur d'accéder à l'unité CD-ROM.
* GSCDROM.SYS	Pilote de l'unité CD-ROM.
* EJECT.EXE	Programme du logiciel pour l'éjection du plateau de disque.
* CLOSE.EXE	Programme du logiciel pour la fermeture du plateau de disque.
* LOCK.EXE	Programme permettant de verrouiller la touche d'éjection.Une fois verrouillée, la touche d'éjection ne fonctionne plus.Cette fonction peut se révéler utile si vous utilisez le lecteur de disque.CD-ROM pour un travail important.
* UNLOCK.EXE	Programme permettant de déverrouiller la touche d'éjection.Après l'exécution de ce programme, la touche d'éjection fonctionne de nouveau normalement.

LANCEMENT DU PROGRAMME INSTALL

a) Insérez la disquette d'installation contenant le programme pilote de l'unité CD - ROM dans le lecteur adéquat.
b) Passer sur la disquette en tapant A: ou B: (selon le lecteur utilisé) à l'invite de DOS.
c) Tapez INSTALL et appuyez sur la touche [ENTER]
d) Le programme d'installation commence le chargement des fichiers. Lorsque l'opération est terminée, l'écran suivant affiche le répertoire d'installation du programme.
e) Suivez les instructions affichées l'ecran.
f) Si vous spécifiez le chemin pendant l'installation, le programme d'installation copiera le pilote de l'unité CD - ROM "GSCDROM.SYS", le fichier d'extension CD-ROM Microsoft "MSCDEX.EXE" et les utilitaires dans le répertoire spécifié et modifiera automatiquement vos fichiers CONFIG.SYS, AUTOEXEC.BAT.
g) Une fois l'installation terminée, Redémarrez votre PC.

OPTIONS DU PROGRAMME D'EXTENSION CD-ROM MSCDEX.EXE

Piusreurs options doivent être définies dans le programme d'extension CD Microsoft.

PARAMETRE	DESCRIPTION
/D (NOM D'UNITE)	Indique à MSCDEX.EXE le nom du programme pilote (nom suivant l'expression "/D:" dans la ligne "DEVICE" du fichier CONFIG.SYS).
/E	Signale à MSCDEX.EXE l'utilisation de la mémoire étendue.
/L: (LETTRE D'UNITE)	Indique la lettre affectée à l'unité de lecteur CD-ROM.
/M: (VALEUK)	Indique à MSCDEX.EXE la quantité de mémoire affcetée à l'antémémoire. La valeur par défaut est 10 (10 kilo-octets).
/V	Fournit les statistiques sur l'utilisation de la mémoire (quantité de mémoire utilisée pour les tampons, les données résidentes et le code résidents).

DÉPANNAGE

* Si le lecteur CD-ROM ne fonctionne pas lorsque l'unité de disque dur est iéglée sur le canal d'E/S IDE principal.

(SOLUTION) 1. Vérifiez le cavalier maître/esclave du lecteur CD-ROM. Il doit être réglé sur le mode esclave.

1. Vérifiez que l'interface du disque dur est bien du type IDE.

2. Vérifiez le réglage du cavalier maître/esclave de votre disquedur. Les anciennes versions des disques durs de type IDE sont parfois configurées en mode Maître seulement (Master Only). Dans ce cas, contactez votre fournisseur de disque dur et modifiez le réglage du cavalier pour passer en mode Maître.

3. Si le lecteur ne fonctionne toujours pas, vous aurez besoin de la carte auxiliaire IDE (IDE secondary card).

* Quand le lecteur CD-ROM n'installe pas OS/2 warp.

(Solution) 1. Sélectionner < NON-LISTED IDE CD >

AVERTISSEMENT:

1. Si vous voulez ajouter la ligne de commande WIN ou DOSSHELL dans votre fichier AUTOEXEC.BAT, veillez à les placer après la ligne de commande MSCDEX.EXE.

GÉNÉRALITÉS

CapacitéDiamètre des disquesVitesse de rotation

553 MO (Type 1), 635 MO (Type 2)12 cmd/ 8cm200-5,000 tours/min

PERFORMANCES

InterfaceSystème compatibleDébit de transfertTemps d'accèsDurée de fonctionnementTaille de mémoire tamponTaux d'erreursLongueurs blocs logiques acceptées

E-IDEIBC PC-AT ou compatibleDébit du transfert de données = Maxi 3600 Ko/secEn moyenne 90 msec (1/3 stroke)125,000 heures (pourcentage d'utilisation 10%)128 Ko1 bloc/ 10^15 bits (code correcteur d'erreurs désactivé),1 bloc/ 10^12 (code correcteur d'erreurs activé)2,048 octets/bloc (Mode 1 & Mode 2 Forme 1)2,340 2,336 octets/bloc (Mode 2)2,324 octets/bloc (Mode 2 Forme 2)2,352 octets/bloc (CD-DA)

DONNÉES TECHNIQUES AUDIO

Réponse en fréquenceGamme dynamiqueRapport signal/bruitDistorsion harmonique totaleSéparation des canauxNiveau du casqueNiveau de sortie lignePrise sortie lignePrise casque

100 Hz-20 KHz ± 3 dB80 dB85 dB0.01 % à 1 KHz80 dB à 1 KHz0.70 V eff (33Ω)1.0 V eff ± 20% (47KΩ)Borne 4 broches (arrière)ø 3.5 mm (avant)

12V ± 10%Ondulation < 100m V crête à crête5V ± 5%Ondulation < 100m V crête à crête

1.4 A (maximum)0.8 A (maximum)

CD-ROM DRIVE MANUALE D'USO

MODELLO : CRD-8240B
