Tipo di prodotto	Lettore CD-ROM interno
Marca	LG
Modello	CRD8240B
Interfaccia	E-IDE (ATAPI)
Velocità di lettura	24X (max 3600 KB/s)
Tempo di accesso medio	90 ms
Memoria tampone	128 KB
Capacità dei dischi	553 MB (Tipo 1) / 635 MB (Tipo 2)
Diametro dei dischi	12 cm e 8 cm
Velocità di rotazione	200-5000 giri/min
Formati audio supportati	CD-DA
Connettori anteriori	Jack per cuffie 3,5 mm, controllo volume
Connettori posteriori	Uscita audio a 4 pin, interfaccia IDE, alimentazione a 4 pin
Alimentazione	12V ±10% (1,4 A max) e 5V ±5% (0,8 A max)
Dimensioni (L x A x P)	Circa 146 x 41 x 203 mm (vano 5,25 pollici)
Peso	Circa 1 kg
Funzioni principali	Lettura, salto, apertura/chiusura, espulsione di emergenza, controllo volume cuffie
Software incluso	Driver GSCDROM.SYS, MSCDEX.EXE, utility EJECT, CLOSE, LOCK, UNLOCK
Compatibilità di sistema	PC IBM compatibile 486SX, MS-DOS 3.1+, Windows
Sicurezza	Conforme classe B, FCC, laser classe 1, non esporre all'umidità

Domande frequenti - CRD8240B LG

Come installare il lettore CD-ROM CRD8240B nel mio PC?

Spegni il computer, rimuovi il coperchio, togli un copertura di un vano libero. Fai scorrere il lettore, fissalo con le viti. Collega il cavo IDE (pin 1 lato rosso), il cavo di alimentazione e il cavo audio. Imposta il jumper master/slave secondo la tua configurazione. Rimetti il coperchio e accendi il PC.

Come configurare il jumper master/slave (Master/Slave)?

Sul retro del lettore, posiziona il jumper su MA per Master, SL per Slave o CS per selezione via cavo. Se il lettore condivide il cavo IDE con un disco rigido, impostalo generalmente come Slave (SL) se il disco rigido è Master.

Il lettore non viene riconosciuto dal sistema, cosa fare?

Controlla: 1) Il jumper è posizionato correttamente. 2) Il cavo IDE è ben collegato (pin 1 allineato). 3) Il cavo di alimentazione è inserito. 4) Nel BIOS, la porta IDE è abilitata. 5) Reinstalla i driver GSCDROM.SYS e MSCDEX.EXE.

Come espellere il vassoio se l'apparecchio non si accende o se il pulsante non funziona?

Usa l'espulsione di emergenza: inserisci una graffetta aperta o un'asta sottile nel foro situato sul pannello frontale (accanto al pulsante Open/Close). Spingi delicatamente per sbloccare il vassoio.

Posso usare CD da 8 cm?

Sì, ma solo in posizione orizzontale. Non tentare di inserire un CD da 8 cm in posizione verticale. Usa l'adattatore speciale se fornito (non incluso con questo modello).

Come installare i driver su MS-DOS o Windows?

Inserisci il disco di installazione, digita INSTALL al prompt DOS. Il programma copia i file (GSCDROM.SYS, MSCDEX.EXE) e modifica CONFIG.SYS e AUTOEXEC.BAT. Riavvia il PC dopo.

Cosa fare se il lettore produce un rumore anomalo o non legge i dischi?

Controlla che il disco non sia graffiato o sporco. Pulisci il disco con un panno morbido dal centro verso il bordo. Assicurati che il lettore sia posizionato su una superficie stabile, al riparo da vibrazioni e umidità.

Come collegare l'uscita audio alla scheda audio?

Usa il cavo audio fornito. Collega un'estremità al connettore di uscita audio sul retro del lettore (4 pin) e l'altra estremità all'ingresso CD-IN della scheda audio. Consulta il manuale della scheda audio per la piedinatura esatta.

Qual è il significato dei LED sul pannello frontale?

Il LED di attività si accende solo durante l'inizializzazione del disco o durante la lettura/scrittura dei dati. Rimane spento quando il lettore è inattivo.

Come bloccare il pulsante di espulsione per evitare un'apertura accidentale?

Esegui il programma LOCK.EXE (incluso sul disco) per disabilitare il pulsante di espulsione. Per riattivare, usa UNLOCK.EXE. Questo è utile durante l'uso continuo del lettore.

MANUALE UTENTE CRD8240B LG

La lettura attenta del presente manuale in ogni sua parte è necessaria per potere approfittare appieno delle caratteristiche e delle funzioni offerte dal CD-ROM Drive.

ATTENZIONE:

Il laser impegato nel drive CD-ROM Drive potrebbe causare danni alla vista. Non si tenti perciò di aprire la copertura.

Per ridurre il rischio di scossa elettrica, non togliete la copertura (né il pannello posteriore).

Non contiene nessuna parte che sia soggetta a manutenzione da parte dell'utente.

Per la manutenzione, ricorrete a personale di manutenzione qualificato.

Questo apparecchio fa uso di dischi CD-ROM contrassegnati con questo simbolo:

ATTENZIONE:

Per ridurre il rischio di incendio o di scossa elettrica, questo apparecchio non deve essere esposto alla pioggia o all'umidità.

CARATTERISTICHE

■ Interfaccia E-IDE
■ Tempo di accesso medio 90ms
■ Compatibile con PC multimedia
■ Supporto multisessione CD Photo
■ Larghezza di banda CPU piccola (spec. MPC)
■ Sistema di trasferimento dati 24x-speed
■ Sistema intelligente di bufferizzazione dei dati
■ Supporto audio ad alta fedeltà
■ Caricamento da tray[vassoio] senza sistema caddy[carrello]
■ Progettazione specifica per il montaggio interno
■ Supporto per l'Espulsione di Emergenza
■ Semplice supporto di comando a pulsante per il CD audio

PC IBM o compatibile con i seguenti componenti di sistema:

■ 486SX compatibile IBM o quanto indicato sopra
■ un minimo di 640K di memoria
■ un drive per floppy disk (da 3,5 pollici)
■ versione MS-DOS 3.1 o superiore

* Accessori forniti:

Nome	Quantità
Manuale Utente	1
Dischetto per l'Installazione	1
Cavo Audio	1
Scheda di Comando IDE	1 (Optional)
Cavo di Interfaccia	1 (Optional)

jack da 3,5mm per il monitoraggio del segnale audio.

2. Comando di Regolazione del Volume della Cuffia.

Regolazione del livello sonoro della cuffia.

3. Cassetto del Dischetto

Può ricevere nel suo tray un dischetto CD-ROM.

4. Segnale di Occupato

Il segnale di Occupato si accende durante l'inizializzazione e durante le operazioni di lettura dei dati.

5. Foro per l'Espulsione di Emergenza

Per l'espulsione manuale del cassetto, si inserisca un'asticciola in questo punto.

6. Pulsante Play/Skip [Riproduzione/Salta]

Quando il CD Audio si trova nel Cassetto dei Dischetti, l'attivazione di questo comando permetterà di avviare la riproduzione del CD Audio dalla prima pista in poi. Se il CD Audio sta riproducendo, l'attivazione di questo comando farà avanzare la riproduzione alla pista successiva del CD Audio.

7. Pulsante Open/Close/Stop [Aperto/Chiuso/Stop]

Questo pulsante dovrà essere premuto per ottenere l'apertura o la chiusura del tray del CD.

Il pulsante funziona solamente quando il drive riceve corrente.

Se il CD Audio sta riproducendo, lo si può fermare premendo questo pulsante.

A plain gray gradient background with no text, symbols, or discernible objects.

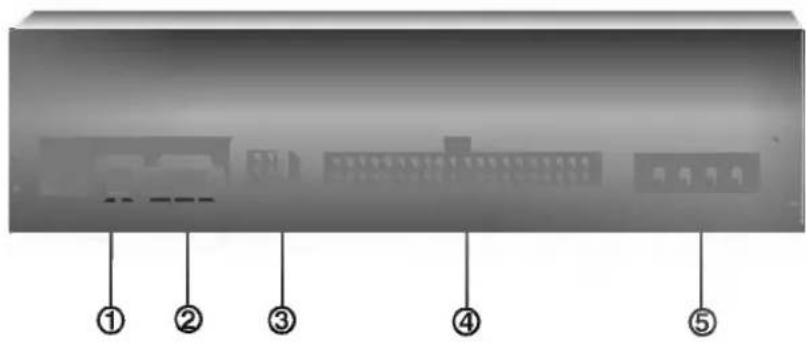

1. Connettore Uscita Audio Digitale

Si tratta di un connettore per uscita audio digitale o di un connettore di uscita Video CD.

Si può collegare tale connettore al sistema audio digitale o alla scheda Video CD.

2. Connettore dell'Uscita Audio

Il Connettore dell'Uscita Audio é collegato con la scheda sonora.

3. Cavallotto Master/Slave/CSEL (Mastro/Schiavo/CSEL)

Questi tre cavallotti vengono usati per impostare il Drive CD-ROM come "Master", "Slave", oppure "CSEL".

Si veda la sezione : "INSTALLAZIONE DELL'HARDWARE"

4. Connettore d'Interfaccia.

Questo connettore a 40 pin si usa per trasferire e gestire i segnali fra il Drive CD-ROM e il proprio PC.

Si colleghi il cavo IDE a 40 pin del PC a tale connettore.

Se si fa uso della scheda IDE secondaria, si colleghi tale connettore alla scheda IDE secondaria usando un altro cavo IDE a 40 pin.

5. Connettore per l'allacciamento elettrico

Si colleghi a questo connettore un cavo elettrico proveniente dal computer.

Si eviti di sistemare il drive in un luogo soggetto a:

• elevata umidità
• elevata temperatura
• vibrazioni meccaniche
• luce solare diretta

■ Funzionamento

• Durante il funzionamento, vibrazioni eccessive o scosse improvvise possono alterare il funzionamento dell'apparecchio.
• Si eviti di esporre il drive ad improvvisi cambiamenti di temperatura. Ciò potrebbe provocare la formazione di condenza al suo interno.

Trasporto

- Prima di spostare il drive, si abbia sempre la precauzione di togliere il dischetto.

La presente sezione contiene istruzioni sul modo di installare il drive CD-ROM nel computer.

ATTENZIONE:

Per evitare danneggiamenti al drive CD-ROM, al computer e ai dispositivi periferici, si stacchi la corrente prima dell'installazione del drive.

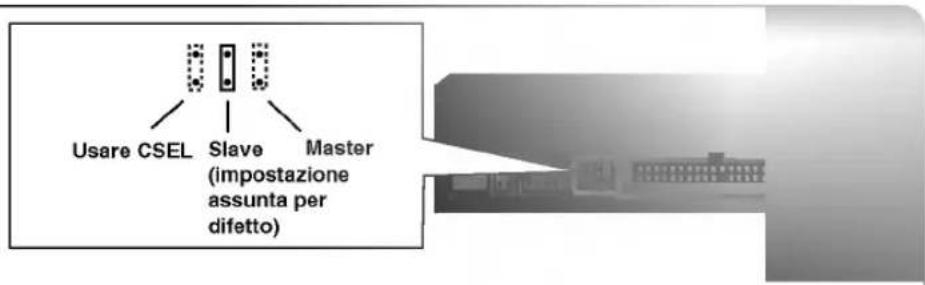

IMPOSTAZIONE DEL CAVALLOTTO MASTER/SLAVE

* Sul retro del Drive CD-ROM troverete tre cavallotti.

Questi cavallotti servono per impostare il Drive CD-ROM su "CSEL", "MASTER" oppure "SLAVE". Quando viene tolto un cavallotto cortocircuitante [shorting] nella posizione "CS" (CSEL), il dispositivo usa per la sua configurazione della posizione di cavallotto "MA" (Master) oppure "SL" (Slave).

Quando si inserisce il cavallotto "GS", l'apparecchio fa uso del segnale di interfaccia host CSEL per la sua configurazione. I cavallotti di configurazione dell'apparecchio dovranno essere accessibili dal retro del drive.

Figure 3. Cavallotto di Configurazione dell'Apparecchio

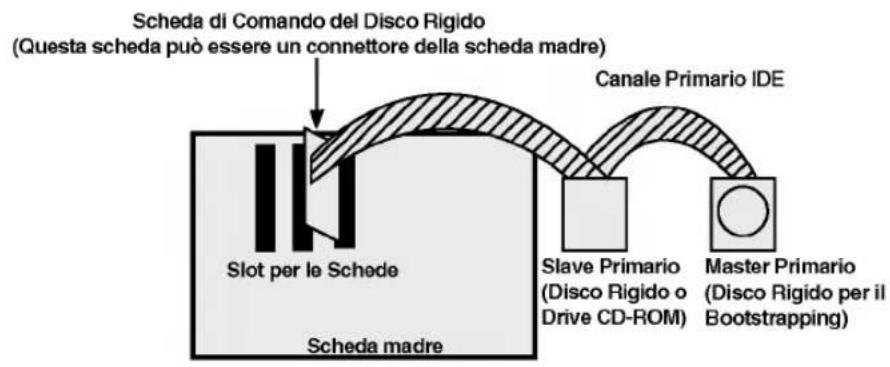

SE SI FA USO DI UN CONTROLLORE IDE PRIMARIO

La maggior parte dei PC forniscono un connettore IDE per il supporto di due dispositivi (uno per il disco rigido, l'altro per il disco rigido o per il Drive CD-ROM). Tale connettore IDE si trova o sulla scheda madre o su una scheda di comando.

Questo è il connettore IDE primario.

In questo caso, il drive del disco rigido che contiene il sistema operativo per il bootstrapping [introduzione di una sequenza di chiamata] dovrà essere impostato in modo Master, e il Drive CD-ROM dovrà essere impostato in modo Slave.

Figura 4. Una possibile configurazione di sistema

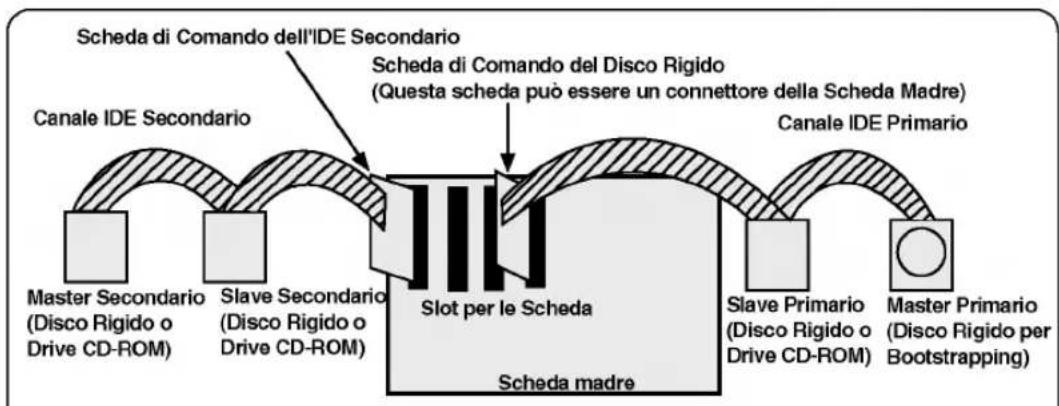

SE SI FA USO DI UN CONTROLLORE IDE SECONDARIO

* Se il PC dell'utente possiede un ulteriore controllore IDE secondario nella scheda madre oppure in uno slot del sistema, anche ciascun dispositivo IDE collegato al controllore IDE secondario dovrà essere impostato in modo Master o Slave.
In questo caso, il sistema dell'utente può supportare fino a quattro dispositivi: Master Primario, Slave Primario, Master Secondario e Slave Secondario.
* Il Master Primario dovrà essere il disco rigido che contiene il sistema operativo per il bootstrapping.
Infine, il Drive CD-ROM potrà essere Slave primario, Master Secondario oppure Slave Secondario, e potrà essere impostato configurando il cavallotto sul retro del Drive CD-ROM. Se il Drive CD-ROM è collegatoo alla porta secondaria come slave, il dispositivo master (disco rigido o un altro CD-ROM IDE) dovrà essere presente in quella porta.

Figura 5. Una possibile configurazione di sistema

ATTENZIONE:

Se il sistema dell'utente ha due canali IDE (nel caso di PC IDE arricchito), non si installi nel proprio sistema la scheda di comando IDE secondaria.

MODO	CONTROLLORE IDE	IMPOSTAZIONE DEL CAVALLOTTO
Slave Primario	Controllore Primario	Cavallotto Slave Coperto
Master Secondario	Controllore Secondario	Cavallotto Master Coperto
Slave Secondario	Controllore Secondario	Cavallotto Slave Coperto
Usare Csel		Usare il Cavallotto Csel Coperto

MONTAGGIO DEL DRIVE CD-ROM

1. Spegnere e staccare dalla corrente il computer e tutti i dispositivi pereferici ad esso collegati.
2. Togliere la copertura dal computer.

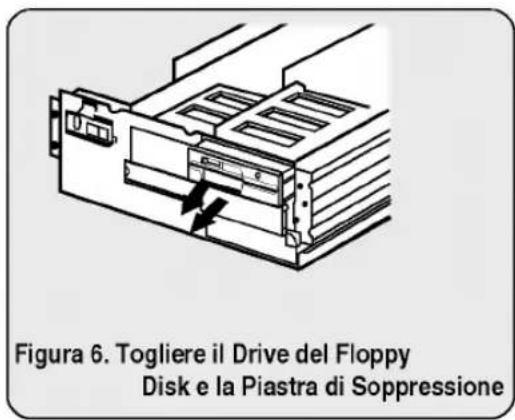

3. Togliere il pannello frontale da uno slot non utilizzato a metà altezza.

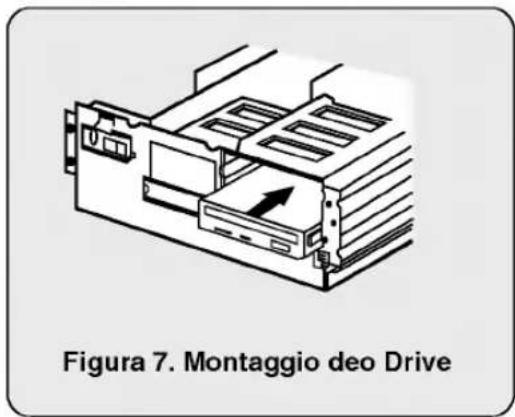

1. Inserire il drive CD-ROM nello slot a metà altezza, e fermare il drive con viti e staffe.

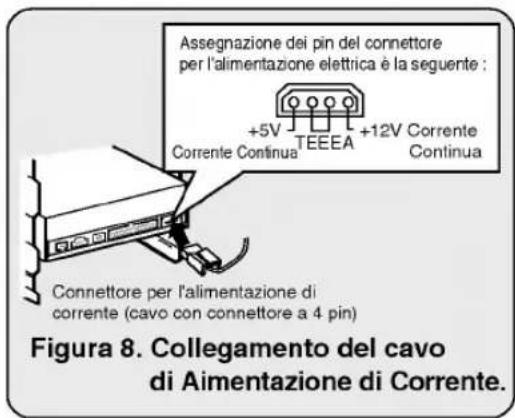

1. Inserire, premendo con forza, il connettore del cavo dell'alimentazione elettrica nel connettore di corrente.

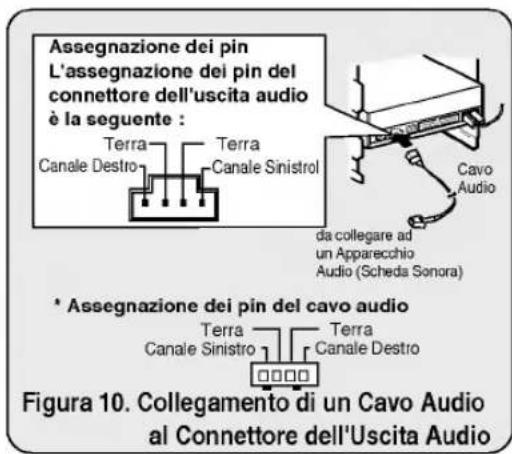

COLLEGAMENTO DI UN CAVO AUDIO

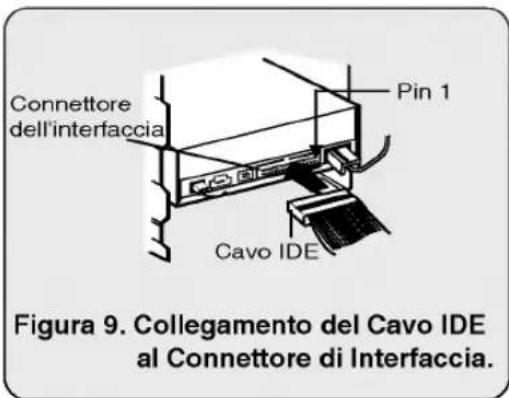

1. Collegare il Cavo IDE a 40 pin al retro del Drive CD-ROM. Ci si assicuri che l'estremità rossa del Cavo IDE sia collegata al Pin 1 del Drive CD-ROM.

Se si desidera collegare al Drive CD-ROM un apparecchio audio oppure una scheda sonora, si usi uncavo audio per collegare il drive al dispositivo sonoro.

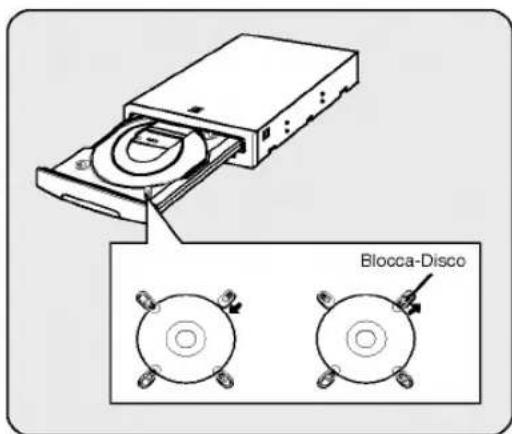

Nota: Questo lettore di CD-ROM può essere usato in posizione verticale.

• Inserire un disco da 12cm nel lettore soltanto dopo aver sistemato lo speciale Blocca-Disco sul porta dischetti.
• Non si può usare in verticale un disco da 8cm. Non toccare il lato non etichettato del dischetto.

Il programma INSTALL svolge le seguenti funzioni:

* Permette all'utente di selezionare il disk drive di destinazione in cui saranno impostati i file del driver del dispositivo CD - ROM Drive.
* A meno che non sia modificato dall'utente, il programma INSTALL cerca il disco destinazione per la directory (\CDROM), e, se non la trova, crea la directory (\CDROM).
* Copia il file del driver del dispositivo CD - ROM Drive di nome "GSCDROM.SYS", il file Microsoft di Estensione CD-ROM di nome "MSCDEX.EXE", e i file utility nella directory specificata.
* Modifica il file CONFIG.SYS dell'utente aggiungendo nell'elenco la posizione e il nome del driver del dispositivo.
* Modifica il file AUTOEXEC.BAT dell'utente in manera che carichi MSCDEX.
* Termina le operazioni e restituisce il comando all'utente

ELENCO DEI FILE DA INSTALLARE NEL PC DELL'UTENTE

*MSCDEX.EXE	Software Microsoft di Estensione MS.DOS CD-ROM, che permette al computer di accedere al drive CD-ROM.
*GSCDROM.SYS	Driver del dispositivo CD-ROM.
*EJECT.EXE	Programma di espulsione del software che può espellere il tray del CD.
*CLOSE.EXE	Programma di chiusura del software che può chiudere il tray del CD.
*LOCK.EXE	Programma che disabilita il Pulsante Eject [di Espulsione]. Il Pulsante Eject non funziona nello condizione bloccata "locked". La funzione lock è utile quando si usa il Drive CD-ROM per lavori importanti.
*UNLOCK.EXE	Programma che abilita il Pulsante Eject. Il Pulsante Eject funziona correttamente dopo l'esecuzione del programma di sblocco "unlock".

ESECUZIONE DEL PROGRAMMA INSTALL (Versione MS-DOS)

1. Inserire il dischetto di installazione del driver del dispostivo CD-ROM Drive nel drive appropriato.
2. Attivare il drive dei floppy disk digitando A: oppure B: secondo il caso, su richiesta del DOS.
3. Digitare la parola INSTALL e premere "ENTER(INVIO)"
4. Il programma INSTALL comincerà a caricare. Alla fine dell'operazione, l'identificativo del programma INSTALL apparirà sullo schermo.
5. Seguire le istruzioni che appariranno sullo schermo.
6. Se si specificheranno le informazioni sul percorso durante l'installazione, il programma di installazione copierà il file del driver del dipositivo CD-ROM Drive denominato "GSCDROM.SYS", il file Microsoft di Estensione CD-ROM denominato "MSCDEX.EXE" e i file utility nella directory specificata, e modificherà automaticamente i file CONFIG.SYS, AUTOEXEC.BAT.
7. Ad installazione ultimata, l'utente dovrà rifare il bootstrapping del proprio PC.

OPZIONI MSCDEX.EXE DEL PROGRAMMA DI ESTENSIONE CD-ROM

Sono queste diverse opzioni che devono essere impostate per il programma Microsoft di Estensione CD.

Tali opzioni sono descritte qui di seguito:

PARAMETRO	DESCRIZONE
/D (Nome del Dispositivo)	Dice a MSCDEX.EXE il nome del driver del dispositivo (deve essere lo stesso di quello usato nell'espressione "D:" della riga "DEVICE=" del file CONFIG.SYS).
/E	Dice a MSCDEX.EXE di usare la memoria espansa.
/L: (Nome del Dispositivo)	Indica la lettera drive da assegnare al driver CD-ROM.
/M: (Valore)	Dice a MSCDEX.EXE quanta memoria deve essere assegnata al caching [memoria nascosta]. Il valore usato per difetto è 10 (che rappresenta 10kilobyte).
/V	Fornisce statistiche d'uso della memoria, come quanta memoria è usata dai buffer, dai dati residenti e dal codice residente.

ATAPI INSTALLAZIONE (WINDOWS '95, ALTRI)

Per l'installazione del CD ROM drive in ambiente windows '95, non usare il driver contenuto nel floppy disk "MS-DOS CD-ROM EXTENTIONS WITH DEVICE DRIVERS".

Questo CD ROM drive è compatibile con Windows '95, Windows NT 3.5 e OS/2 Warp, utilizzando generalmente il driver supportato dai sistemi di cui sopra come per l'esempio successivo di Windows '95.

Per altri sistemi operativi quando è disponibile utilizzate i driver IDE CD-ROM della LG Electronics o GoldStar altrimenti selezionate IDE CD-ROM non in elenco.

(Per Windows '95)

1. Installare il CD ROM drive nel computer seguendo le istruzioni del manuale.
2. Accendere il computer. Durante la fase di avviamento di Windows '95, automaticamente potrebbe identificare il CD-ROM e caricare il driver, altrimenti procedere con le istruzioni.
3. Quando siete entrati in Windows '95 fare click sul pulsante di start, quindi su quello di configurazione (Setting). Fare click sul pannello di controllo e quindi doppio click sull'icona Aggiungere Nuovo Hardware. Seguire le istruzioni del software e definire il driver generico.

RICERCA DEGLI ERRORI

* Quando il Drive CD-ROM non funziona con il drive del disco Rigido nel calale primario IDE I/O:

(SOLUZIONE) 1. Si verifichi l'impostazione dei Cavallotti Mater/Slave del Drive CD-ROM.

1. Si verifichi che l'Interfaccia del proprio disco rigido sia del tipo IDE.

2. Si verifichi l'impostazione dei Cavallotti Master/Slave del proprio disco rigido. Alcuni dischi rigidi del tipo IDE vecchia versione erano per lo più impostati in modo Master Only (Solo Master). In tal caso, contattare il proprio fornitore del disco rigido e cambiare l'impostazione dei cavallotti del disco rigido in modo Master.

3. Se il Drive CD-ROM non funziona in nessuno dei modi sovradescritti, è necessaria la scheda IDE secondaria. Se la scheda IDE secondaria è in uso, sarà necessario impostare il Drive CD-ROM in modo Master.

* Quando il lettore di CD-ROM non installa OS/2 Warp.

(SOLUZIONE) 1. Selezionare "NON LISTED IDE CD" (Letteri IDE non in elenco).

ATTENZIONE:

1. Se si desidera aggiungere la riga del comando WIN o DOSSHELL in AUTOEXEC.BAT, ci si assicuri che la riga del comando MSCDEX.EXE appaia prima della riga del comando WIN oppure DOSSHELL.

GENERALITÀ

Capacità di DatiDiametro del DiscoVelocità di Rotazione

553Mbyte (modo 1), 635 Mbyte (modo 2)12 cm/8 cm200 - 5,000 giri al minuto

CARATTERISTICHE

InterfacciaSystema supportatoVelocità di trasferimentoTempo di accessoMTBFDimensione del bufferFrequenza di erroreECC accesoECC offLogico supportatoLunghezza del Blocco

E-IDEIBM PC-AT o CompatibileVelocità di trasferimento dati sostenuta=Massimo 3600 Kbyte/secMedia di 90 ms (1/3 stroke)125,000 Ore di Accensione (Ciclo di servizio 10%)128 Kbyte1 blocco/ 10^15 bit (singolo),1 blocco/ 10^12 bit (24x)1 blocco/ 10^12 bit (singolo),1 blocco/ 10^9 bit (24x)2,048 byte/blocco (Mode 1 & Mode 2 Form 1)2,340, 2,336 byte/blocco (Mode 2)2,324 byte/blocco (Mode 2 Form 2)2,352 byte/blocco (CD-DA)

SPECIFICHE AUDIO

Risposta FrequenzaGamma dinamicaRapporto S/NTHDSeparazione dei CanaliLivello CuffiaLivello Uscita LineaJack Uscita LineaJack Cuffia

100 Hz - 20 kHz +1/-3 dB80 dB85 dB0.01% a 1 KHz80 dB a 1 KHz0.70 Vrms (33Ω)1.0Vrms ± 20% (47kΩ)Terminale a 4 pin (Rear)ø 3.5mm (Davanti)

AMBIENTE

Temperatura

5 - 45 °C

12 V ± 10%Ondulazione < 100m Vpp5 V ± 5%Ondulazione < 100m Vpp

1.4A (Massimo)0.8A (Massimo)

NOTA: Le suddette specifiche possono variare senza preavviso a causa dei miglioramenti apportati al materiale.
