Type de produit	Enceinte audio
Marque	On-Q
Modèle	LC7001
Numéro de catalogue	AUDM
Pays d'origine	Chine
Contenu de l'emballage	Enceinte de contrôle, enceinte satellite, câble audio 3,5 mm, câble de chargement USB/Apple, manuel d'instructions
Alimentation	USB 5V, 1.5 A
Connectivité	Bluetooth, entrée audio 3,5 mm
Fonctions principales	Lecture sans fil, charge de périphériques via USB
Garantie	5 ans (garantie limitée)
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir ; confier toute réparation à un technicien qualifié
Utilisation prévue	À utiliser uniquement avec le système d'éclairage sous armoire adorne de Legrand
Certifications	Conforme FCC Partie 15, Industrie Canada RSS
Marques déposées	Bluetooth, Apple

FOIRE AUX QUESTIONS - LC7001 On-Q

Aucun son n'est émis par les enceintes, que faire ?

Vérifiez que les deux enceintes sont allumées (interrupteur en position marche). Augmentez le volume en appuyant sur le bouton + de l'enceinte de contrôle. Assurez-vous également que le volume de votre smartphone ou lecteur MP3 est suffisamment élevé.

Le son ne provient que d'une seule enceinte, comment résoudre ?

Placez l'interrupteur MARCHE/ARRÊT des deux enceintes en position marche. Vérifiez que les deux enceintes sont correctement insérées dans le rail modulaire.

Impossible de connecter mon périphérique en Bluetooth, que faire ?

Débranchez le câble audio 3,5 mm s'il est connecté, car il désactive le Bluetooth. Appuyez simultanément sur les boutons + et - de l'enceinte de contrôle pendant 5 secondes jusqu'à ce que le témoin clignote. Sur votre périphérique, recherchez 'adorne Modular Music' et sélectionnez-le. Si le problème persiste, redémarrez votre téléphone et le système d'enceintes.

Mon périphérique ne se charge pas via le port USB, pourquoi ?

Le chargeur USB fournit 5 V à 1,5 A. Certains périphériques peuvent se charger lentement ou pas du tout. Assurez-vous que le câble est correctement branché. Utilisez le câble USB/Apple fourni pour les appareils Apple, ou votre propre câble micro USB.

Puis-je lire de la musique via le câble USB ?

Non, le système de musique modulaire adorne lit la musique uniquement via Bluetooth ou via l'entrée audio 3,5 mm. Le câble USB sert uniquement à la charge des périphériques.

Comment installer les enceintes dans le système d'éclairage sous armoire adorne ?

Placez l'enceinte sur le port de périphérique ouvert. Enclenchez les enceintes dans les ouvertures pour bien les fixer en position alignée sur le rail modulaire. Pour retirer, appuyez sur les boutons de dégagement et tirez tout droit.

Comment retirer le bras de support de l'enceinte ?

Utilisez un tournevis cruciforme pour retirer le bras de support. Suivez les instructions dans la section 'Configuration d'enceinte - Retrait du bras de support' du manuel.

Quel entretien est nécessaire pour les enceintes ?

Nettoyez les enceintes uniquement avec un chiffon sec. N'utilisez pas d'eau ou de produits liquides. Ne pas obstruer les ouvertures de ventilation.

Où puis-je trouver les informations de garantie ?

Les informations relatives à la garantie limitée de 5 ans sont disponibles sur le site www.adornemyhome.com/warranty. Vous pouvez également les obtenir gratuitement sur demande écrite accompagnée de votre preuve d'achat à l'adresse : Legrand, Attn: Service Garantie/clientèle adorne, 50 Boyd Avenue, Syracuse, NY 13209.

Puis-je utiliser une coque sur mon smartphone lors de la charge ?

Oui, il suffit d'ajuster la hauteur du connecteur en conséquence si le smartphone est protégé par une coque. Le bras de support peut être ajusté pour accueillir la coque.

MODE D'EMPLOI LC7001 On-Q

Numéro(s) de catalogue : AUDM

Pays d'origine: Fabriqué en Chine

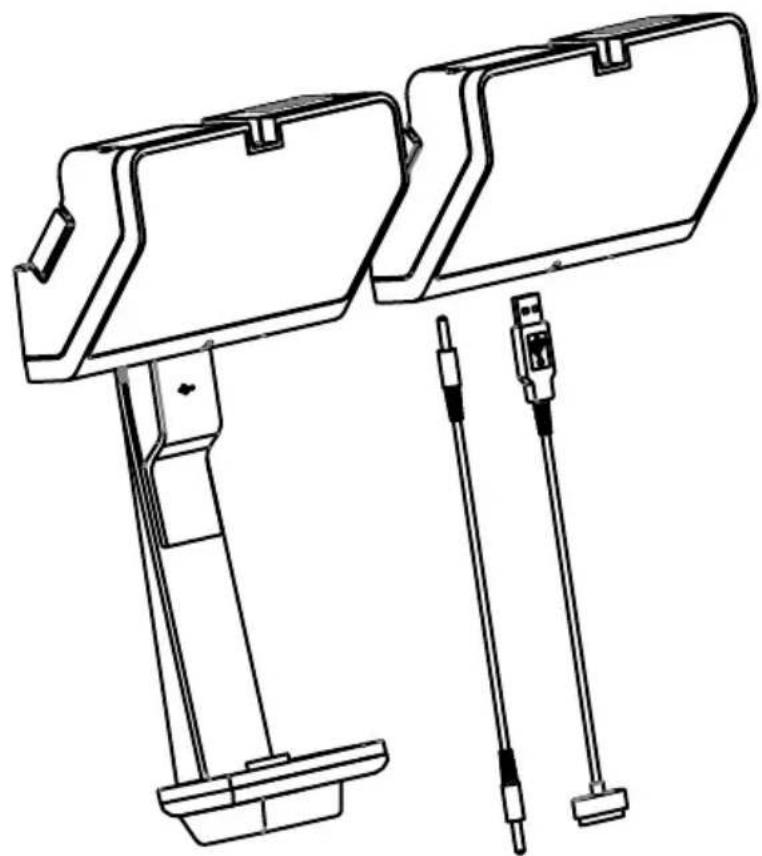

Contenu :

• Enceinte de contrôle
• Enceinte satellite
  Cable audio 3,5 mm
• Câble de chargement USB/Apple®
• Manuel d'instructions

Visiter le site www.adornemyhome.com/install pour Broker plus d'informations ou visualiser des videos instructives et pratiques.

Àutiliserseulement avecle systemede'éclairage sous armoire Legrand adorneTM.

CONSIGNES DE SECURITE IMPORTANTES

Lire les instructions - Lire attentivement toutes les instructions de sécurité et de fonctionnement avant d'utiliser ce produit.

Conserver les instructions - Conserver toutes les instructions de sécurité et de fonctionnement pour reference ultérieure.

Respecter tous les avertissements - Respecter tous les avertissements sur l'appareil et dans les instructions de fonctionnement.

Suivre toutes les instructions - Suivre toutes les instructions de fonctionnement et d'utilisation.

Ne pas utiliser l'appareil à proximé de l'eau - L'appareil ne doit pas être utilisé à proximé d'un point d'eau ou dans un lieu humide (par exemple, pres d'une piscine ou dans une cave). Il est destiné à un usage interieur uniquement.

Cet apparéil ne doit pas être exposé à des gouttes ou des éclaboussures.

Nettoyer uniquely avec un chiffon sec.

Ne pas obstruer les ouvertures de ventilation. Installer l'appareil conformément aux instructions du fabricant.

Ne pas installer l'appareil à proximate de sources de chaleur, telles que des radiateurs, des grilles de chauffage, des cuisinières ou d'autres équipements (y compris les amplificateurs) qui générent de la chaleur.

Débrancher l'appareil pendant les orages ou en cas d'inutilisation prolongée.

Confier toute réparation à un technicien qualifié. L'appareil doit être réparé s'il est endommagé de chaque façon que ce soit (câble ou fiche d'alimentation abîme, renversement de liquide, chute d'objets dans l'appareil, exposition à la pluie ou à l'humidité, dysfonctionnement, chute de l'appareil).

ATTENTION: Ces instructions de maintenance sont destinées à un technicien qualifié. Pour réduire le risque de chic électric, aucune intervention autre que celles indiquées dans les instructions de fonctionnement ne doit être effectue à moins d'être suffisamment qualifié.

AVERTISSEMENT : Pour réduire le risque d'incendie ou de chocolélectrique, ne pas exposer cet apparéil à la pluie ni à l'humidité.

AVERTISSEMENT : veuillez vous reporter à la partie extérieure au dos du coffret pour obtenir des informations de sécurité et ELECTriques avant d'installer ou d'utiliser l'appareil.

Avertissement : Pour éviter tout risque de blessure, cet apparéil doit être solidement fixé au sol/mur conformément aux instructions d'installation.

ATTENTION:

RISQUE DE CHOC ELECTRIQUE-NE PAS OUVYRIB

Le symbole représentant un triangle traversé d'un éclair signale la présence d'une tension dangereuse non isolée dans le boîtier de l'appareil, laquelle peut être suffisamment importante pour constituer un risque de chic électrique.

AVERTISSEMENT : Pour réduire le risque de chocolélectrique, ne pas-retirer le couvercle (ou l'arrière) de l'appareil étant donné qu'aucune piece interne ne peut être réparée par l'utilisateur. Confier toute réparation à un technicien qualifié.

Le symbole représentant un triangle avec un point d'exclamation invite l'utilisateur à dire attentivement les instructions de fonctionnement et de maintenance inclues dans la documentation qui accompagne l'appareil.

ATTENTION: la fiche de branchement directe sert de dispositif de déconnexion, le dispositif de déconnexion doit être immédiatement opérationnel.

Borne de terre de protection. L'appareil doit être branché sur une prise secteur avec connexion à la terre.

INforMATloNS De CoNforMIté

Conformité aux réglementations de la FCC

Remarque: Cet apparéil a été testé et approuvédé comme étant conforme aux limites prévues pour un apparéil numérique de Classe B conformément à la partie 15 des réglementations de la FCC. Ces limites sont conçues pour fournir une protection satisfaisante contre les interférences nuisibles dans une installation domestique. Cet apparéil générale, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut perturber les communications radio.

Cependant, il n'existe aucune garantie quant à l'absence d'interférences dans une installation particulière. Si cet apparéil cause des interférences nuisibles au niveau de la réception radio ou de la télévision (ce qui peut être vérifié en l'allumant et en l'éteignant), l'utilisateur doit essayer de.Remédier au problème en prénant les mesures suivantes :

Réorienter ou repositionner l'antenne réceptrice.

Augmenter la distance qui sépare l'appareil du récepteur.

Connector l'appareil à une prise sur un circuit différent de celui utilisé par le récepteur.

Consulter le revendeur ou un technician radio/televiseur experimenté.

Avertissement : Tout changement ou autre modification non expressément approuvé par le responsable de la conformité peut annuler l'autorité de l'utilisateur de faire fonctionner le produit.

Conformité aux normes d'Industrie Canada

Cet apparéil est conforme aux normes RSS exemples de licence d'Industrie Canada. Son utilisation doit répondre aux deux conditions suivantes :(1) cet apparéil ne doit pas générer d'interférences et (2) il doit supporter toutes les interférences, y compris les interférences susceptibles de provoquer des dysfonctionnements.

INSTALLATION DES ENCEINTES :

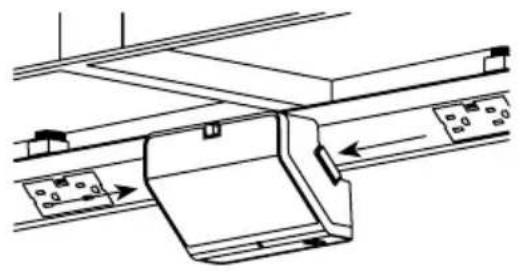

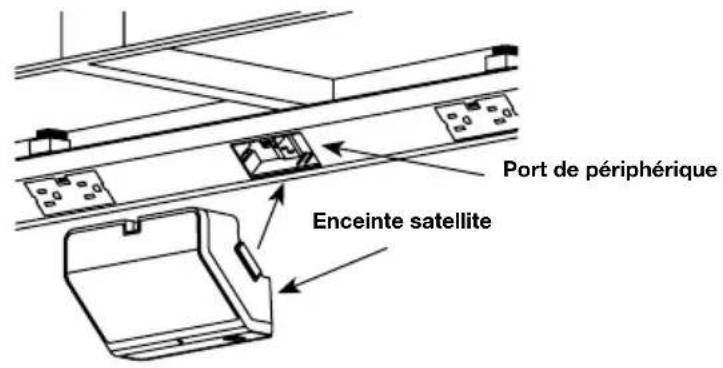

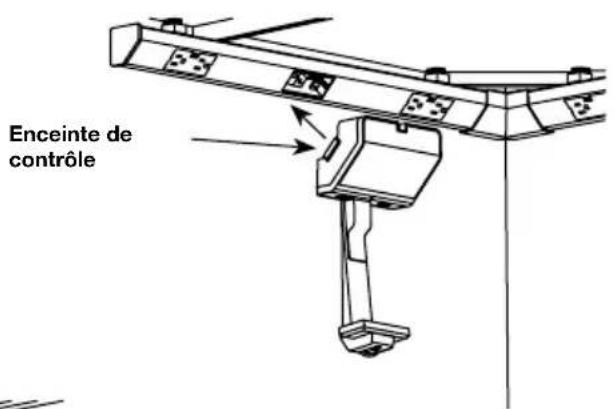

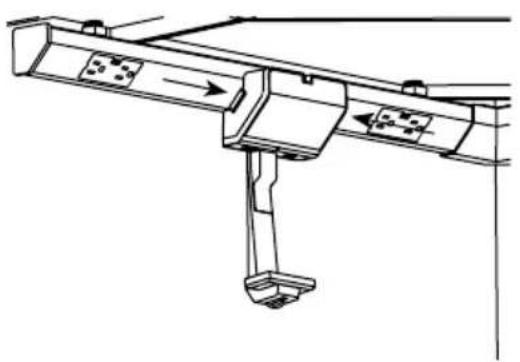

Placer l'enceinte sur le port de périphérique ouvert. Enclencher les enceintes dans les ouvertures pour bien les fixer en position alignée sur le rail modulaire.

1

CONSEILS

Eloigner les enceintes l'une de I'autre autant que possible pour un son optimal. Placer I'enceinte de contrôle a un emplacement facile d'accès.

2

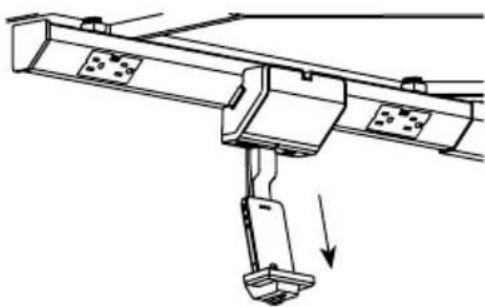

Pour-retirer les enceintes,appuyers sur les boutons de dégagement et tirer tout droit.

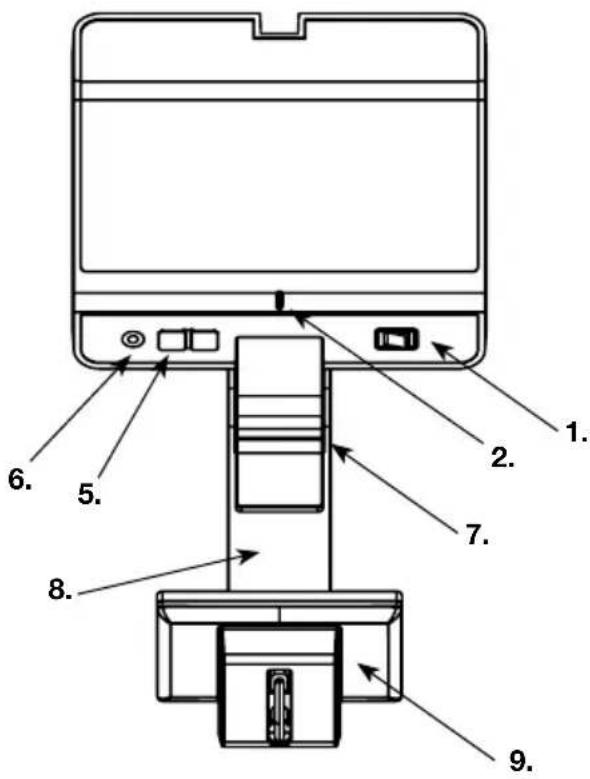

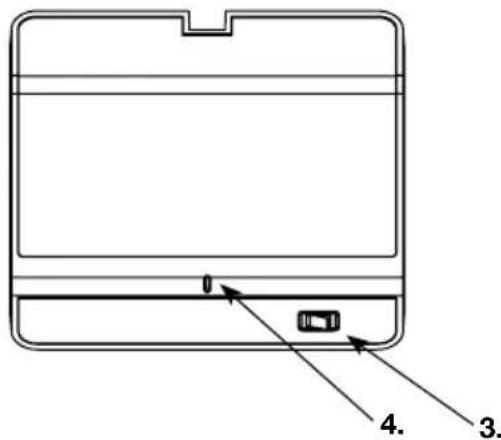

DESCRIPTION DES ENCEINTES :

Enceinte de contrôle Enceinte satellite

1 Interrupteur MARCHE/ARRÉT de l'enceinte de contrôle
2 Témoin de l'enceinte de contrôle
3 Interrupteur Marche/Arrêt de l'enceinte satellite
4 Temoin de l'enceinte satellite
5 Réglage du volume
6. Prise d'entrée audio 3,5 mm
7. Cache USB
8. Bras de support
9. Cache du bras de support

UTILISATION DES ENCEINTES :

Allumer le système d'enceintes Placer l'interrupteur Marche/Arrêt des deux enceintes en position de marche. Le témoin de chaque enceinte s'allume.

Augmenter le volume de I'enceinte Appuyer sur le bouton+.

Baisser le volume de I'enceinte Appuyer sur le bouton -

Connector un périphérique BLUETOOTH® aux enceintes

REMARQUE: Certains périphériques BLUETOOTH exigent un mot de passer. Lorsque le cable audio de 3,5 mm est branché, l'accès BLUETOOTH est désactivé.

Préparer le périphérique compatible BLUETOOTH pour rechercher les périphériques disponibles. Appuyer simultanément sur les boutons + et - de l'enceinte de contrôle pendant 5 secondes jusqu'à ce que le témoin correspondant clignote. Utiliser le téléphone ou le lecteur MP3 souhaité pour rechercher les périphériques disponibles. L'enceinte est indiquée par la mention « adorne Modular Music ». Sélectionner l'option de couplage et de connexion. La musique peut à présent être transmise sans fil vers les enceintes.

Charger le périhérique via une connexion USB

L'enceinte de contrôle peut charger le péripérisque en utilisant la connexion USB. Placer le péripérisque sur le support. S'assurer que les fiches sont connectées dans la base du péripérisque. Pour un péripérisque Apple®, utiliser le cable USB/Apple® fourni. Pour un péripérisque micro USB, utiliser son propre cable. Voir la section « Configuration d'enceinte » pour savoir comment installer les cables.

Le chargeur USB fournit 5 V à 1,5 A.

Écouter la musique avec le cable audio 3,5 mm

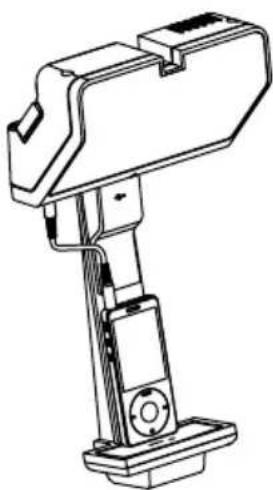

En l'absence de périphérique sans fil, il est possible de connecter l'enceinte à l'aide du cable audio 3,5 mm inclus.

CONFIGURATION D'ENCEINTE - Chargement de péripériques Apple® :

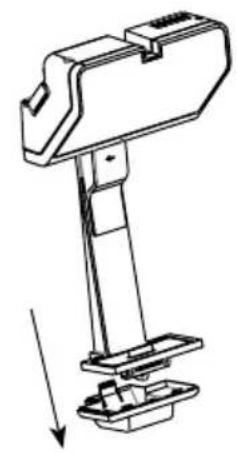

1 Retirer le cache du bras de support. REMARQUE: Le cable est fourni.

Utiliser un tournevis cruciforme et oter le serre-cable. Insérer le cable dans l'ouverture et remettre le serre-cable.

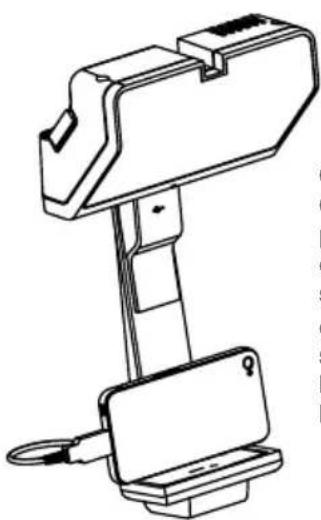

CONSEILS Si le smartphone ou le lecteur MP3 est protégé par une coque, il suffit d'ajuster la hauteur du connecteur en conséquence.

3 Tirer sur le cache USB pour l'ouvrir, puis brancher le cable USB sur le port USB.

CONFIGURATION D'ENCEINTE - Chargement de périphériques USB :

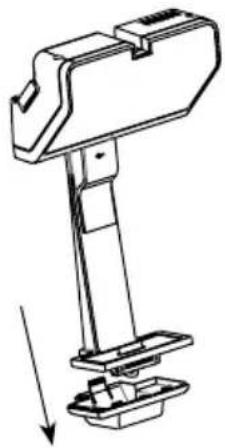

Retirer le cache du bras de support.

1

REMARQUE: Le cable n'est pas fourni. Utiliser le cable fourni avec le smartphone ou le lecteur MP3.

Utiliser un tournevis cruciforme et oter le serre-cable. Insérer le cable dans l'ouverture et remetre le serre-cable.

2

CONSEILS

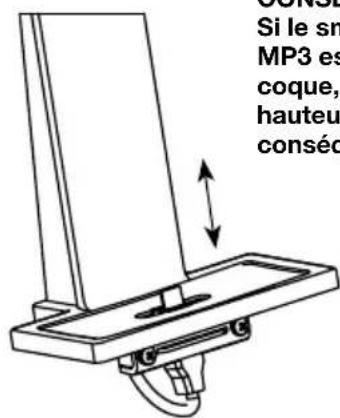

Si le smartphone ou le lecteur MP3 est protégé par une coque, il suffit d'ajuster la hauteur du connecteur en conséquence.

Tirer sur le cache USB pour l'ouvrir, puis branchier le cable USB sur le port USB.

3

CONSEILS

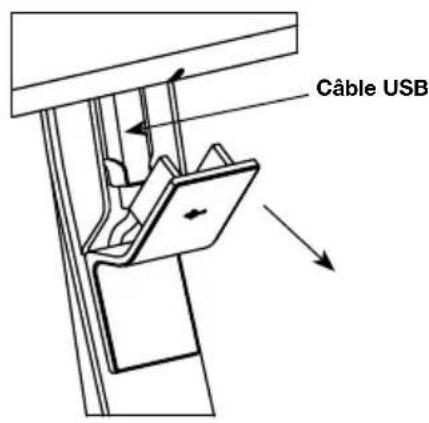

Certains cables USB peuvent ne pas etre compatibles avec le serre-cable. Dans ce cas, retirer le cable du serre-cable inférieur et le brancher directement sur le périphérique.

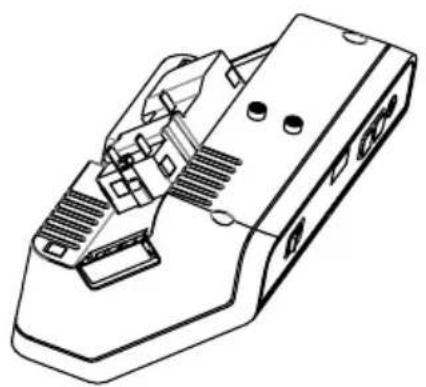

CoNfIGUrAtIoN D'eNCelNte - Retrait du bras de support :

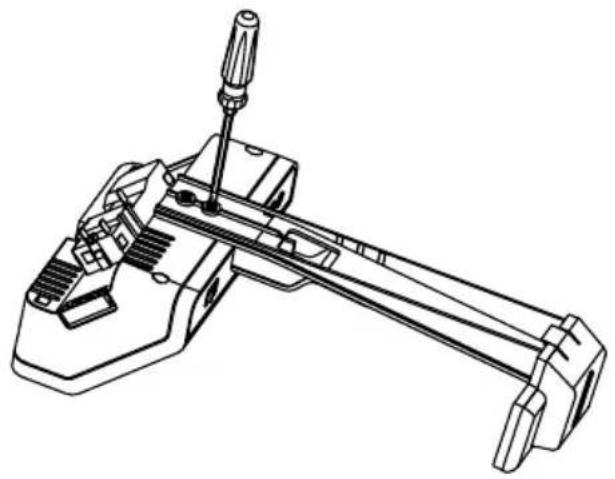

Pour retirer le bras de support, utiliser un tournevis cruciforme.

DépANNAGE:

Le son provient d'une seule enceinte Placer l'interrupteur MARCHE/ARRÉT des deux

enceintes en position de marche. S'assurer que les deux enceintes sont correctement insérées dans le rail modulaire.

Aucun son n'est émis Appuyer sur le bouton+. Il est possible d'augmenter

le volume en le réglient sur le smartphone ou le lecteur MP3.

Connexion impossible à l'enceinte avec la technologie sans fil BLUETOOTH

Debrancher le périphérique de l'enceinte, le rebrancher et essayer de coupler les enceints

Certsains péripériques compatibles BLUETOOTH® mettent plus de temps à détecter les enceintes et à se connecter. D'autres nécessitent que l'utilisateur accepte ou confirme les connexions.

Si le couplage échoue à plusieurs reprises, redémarrer le téléphone et le système d'enceintes.

Le péripérisque ne se charge pas

Le chargeur USB fournit 5 V à 1,5 A. Certains périphériques se chargeant lentement, voire pas du tout.

Lecture de musique impossible via le cable USB

Le système de musique modulaire adorne^TM lit la musique uniquement via une connexion sans fil BLUETOOTH^® ou la prise d'entrée audio 3,5 mm via le cable fourni. Le cable Apple^® ou le micro cable USB sont destinés uniquement à la mise en charge.

BLUtooth est une marque déposée de Bluetooth SIG, Inc.

Le mot et le logo Bluetooth sont la propriété de Bluetooth

SIG, Inc. Leur utilisation est soumise à une licence. Les autres

marques et appellations commerciales sont la propriété de

leurs détenteurs respectifs.

Apple® est une marque déposée d'Apple, Inc.

Les informations relatives à la garantie limitée de 5 ans des produits adome™ sont disponibles sur le site www.adornemyhome.com/warranty. Les informations relatives à la garantie limitée des produits adome™ peuvent également être obtenues gratuitement sur demande écritacompagnée de votre preuve d'achat (mentionnant la date d'achat), à l'adresse suivante : Legrand, Attn:Service Garantie/clientèle adome, 50 Boyd Avenue, Syracuse, NY 13209.

Notice d'installation :

10108020512

60 Woodlawn Street

West Hartford, CT 06110

1.877.BY.LEGRAND (295.3472)

www.legrand.us

570 Applewood Crescent

Vaughan, ONT L4K 4B4

905.738.9195

www.legrand.ca

L1 legrand

Numero(s) de catalogo: AUDM

Catalog Number(s) • Numéro(s) de catalogue • Numéro(s) de catalogo: AUDM

Country of Origin: Made in China • Pays d'origine : Fabriqué en Chine • País de origen: Hecho en China

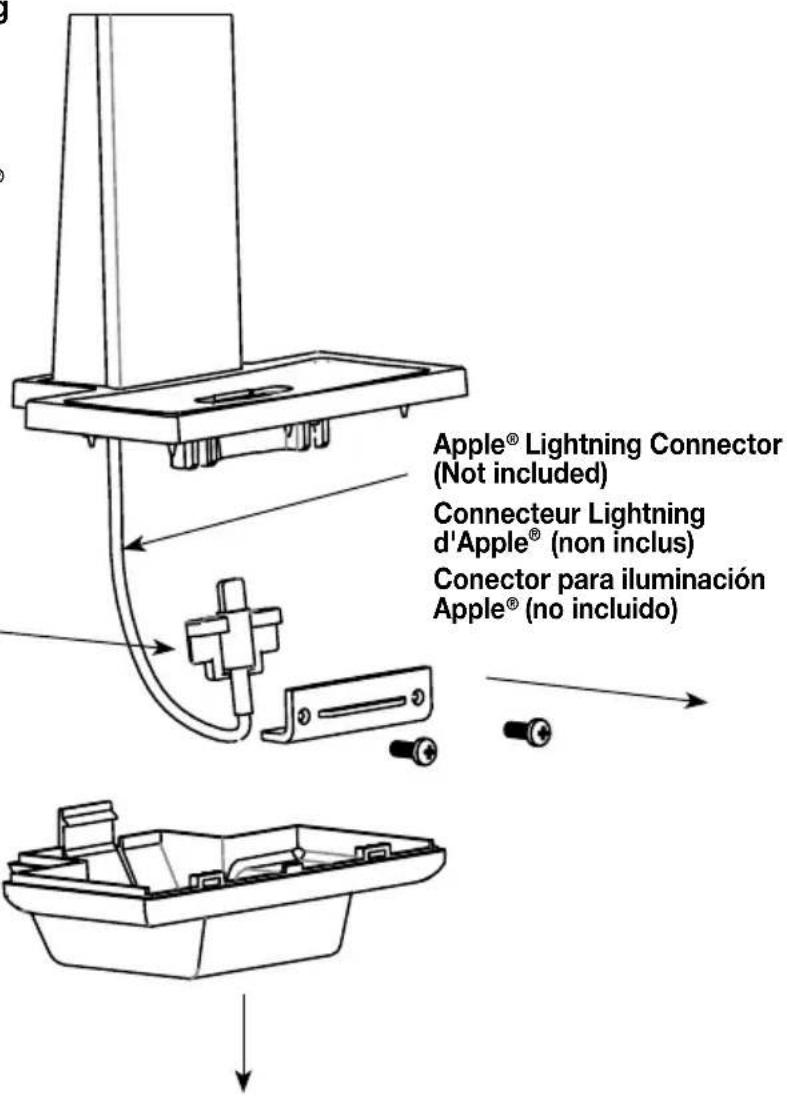

Configuration de haut-parleur - Chargement des appareils Apple® avec le connecteur Lightning

Adapter
Adaptateur
Adaptador

Apple est une marque déposée d'Apple, Inc.

Visiter le site www.adornemyhome.com/install pour obtenir plus d'informations ou visionner des videos instructives et pratiques. À utiliser seulement avec le système d'éclairage sous armoire adorne™.
