Type de produit	Radiateur électrique mural
Marque / Modèle	Dimplex PLX075E
Dimensions (L x H x P)	620 x 430 x 108 mm
Poids	6,2 kg
Alimentation électrique	230-240 V~, 1/N/PE
Puissance nominale	0,75 kW
Puissance minimale	0,75 kW
Puissance maximale continue	0,75 kW
Consommation en veille	0,5 W
Indice de protection	IP24 (résistant aux éclaboussures)
Type de commande	Électronique tactile avec écran et programmation hebdomadaire
Fonctions principales	Mode manuel, mode minuterie, protection antigel (7 °C), minuteur décompteur, démarrage adaptatif, surveillance fenêtre, blocage clavier
Plage de température	7 °C à 26 °C (extensible jusqu'à 32 °C)
Installation	Montage mural horizontal, fixation d'origine fournie
Entretien et nettoyage	Chiffon doux et humide, aspirateur pour dépoussiérage
Sécurité	Limiteur de surcharge, détection de fenêtre ouverte, arrêt automatique en cas de surchauffe
Pile de l'horloge	CR2032, 3 V (remplaçable)
Garantie	2 ans selon conditions

FOIRE AUX QUESTIONS - PLX075E DIMPLEX

Comment installer le radiateur Dimplex PLX075E au mur ?

Retirez la fixation murale d'origine au dos de l'appareil en poussant les languettes vers le bas. Percez les trous aux cotes de perçage A (286 mm pour le PLX075E) et vissez la fixation. Accrochez l'appareil par les fentes inférieures, puis faites basculer vers le haut en encliquetant dans les languettes. Respectez une distance d'au moins 500 mm devant l'appareil et ne l'installez pas sous une prise murale.

Comment régler la minuterie hebdomadaire ?

Appuyez sur MENU, sélectionnez l'icône MINUTERIE, validez, puis choisissez ON et enfin l'icône minuterie. Sélectionnez le jour (1=lundi...7=dimanche), puis réglez les programmes P1 à P4 (heure de marche, température, heure d'arrêt). Vous pouvez copier les réglages sur d'autres jours via l'option COPIER.

Comment activer la protection antigel ?

Appuyez sur MENU, sélectionnez le symbole GEL (flocon) puis validez avec ENTER. La température de 7 °C est alors maintenue pendant 24 heures. Le symbole GEL s'affiche à l'écran.

Que faire en cas d'affichage d'erreur Err3 (surchauffe) ?

L'appareil s'est arrêté automatiquement. Coupez l'alimentation électrique (débranchez ou désactivez le fusible) pendant quelques minutes pour qu'il refroidisse. Éliminez la cause de la surchauffe (ex. obstacle devant la grille d'aération) puis rallumez. Si l'erreur persiste, contactez le service après-vente.

Comment régler l'heure et la date ?

Appuyez sur MENU, sélectionnez l'icône DATE & HEURE et validez. Réglez d'abord les heures, puis les minutes, ensuite le jour, le mois et l'année avec les touches et validez chaque étape avec ENTER. L'horloge est équipée d'une pile CR2032 pour conserver l'heure en cas de coupure.

Comment nettoyer le radiateur ?

Avant tout nettoyage, éteignez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide pour la surface extérieure. Pour les dépôts de poussière intérieurs, utilisez un aspirateur sans contact direct avec les éléments. N'utilisez pas de produit abrasif ou d'encaustique.

Que signifie le symbole de fenêtre sur l'écran ?

La fonction Surveillance fenêtre détecte une baisse rapide de température due à une fenêtre ouverte. L'appareil réduit sa puissance pour économiser de l'énergie. Pour désactiver cette fonction, maintenez MENU et AVANCE 5 secondes, choisissez FENETRE et réglez sur OFF.

Comment verrouiller le clavier ?

Maintenez les touches RETOUR et ENTER enfoncées pendant 3 secondes jusqu'à l'affichage du symbole BLOQUÉ. Pour déverrouiller, répétez la même opération.

Comment utiliser le minuteur décompteur ?

Appuyez sur MENU, sélectionnez MINUTERIE puis réglez sur OFF (arrêt). Appuyez sur AVANCE pour activer le chauffage pendant 30 minutes (réglage usine). Vous pouvez modifier la température avec les touches . Pour changer la durée, maintenez MENU et AVANCE 5 secondes, choisissez RB et réglez la durée souhaitée.

Quels sont les réglages d'usine par défaut ?

Les réglages usine incluent : programmation hebdomadaire avec 4 plages horaires par jour, surveillance fenêtre activée, température antigel à 7 °C, démarrage adaptatif activé, température minimale à 16 °C, durée du minuteur décompteur à 2 heures. Pour réinitialiser, maintenez ENTER 5 secondes, sélectionnez Fr puis Y.

MODE D'EMPLOI PLX075E DIMPLEX

Remarque

Cher client,

Conservez précieusement ces instructions et remettez-les le cas échéant au prochain propriétaire de l'appareil. Pour un fonctionnement sûr, l'appareil doit uniquement être utilisé conformément aux consignes fournies dans le présent manuel d'instructions de montage et d'utilisation. Veillez donc à tenir compte soigneusement de toutes les informations contenues dans le présent manuel.

Attention!

Les enfants d'au moins 8 ans ainsi que les personnes aux facultés physiques, sensorielles ou mentalles réduites sont autorisées à utiliser l'appareil sous la surveillance d'une personne expérimentée ou s'ils ont reçu les instructions nécessaires à une utilisation sûre de l'appareil et ont compris les risques encourus! Ne pas laisser les enfants jouer avec l'appareil. Ne pas laisser les enfants procéder sans surveillance au nettoyage et aux opérations de maintenance!

Attention!

Tenir les enfants de moins de 3 ans à l'écart de l'appareil sauf s'ils sont constamment surveillés.

Attention!

Les enfants âgés de 3 à 8 ans sont autorisés à allumer et à éteindre l'appareil sous la surveillance d'un adulte ou s'ils ont reçu les instructions nécessaires à une utilisation sûre de l'appareil et ont compris les risques encourus, à condition que l'appareil soit placé ou installé à sa position normale d'utilisation !

Attention!

Les enfants âgés de 3 à 8 ans ne sont pas autorisés à allumer l'appareil, à le nettoyer ou à en effectuer la maintenance!

Attention!

Le symbole ci-contre est apposé sur l'appareil ; il signifie que l'appareil de chauffage ne doit pas être recouvert!

Attention!

Certaines pièces de l'appareil peuvent devenir très chaudes et causer des brûlures. Des précautions particulières doivent être prises en présence d'enfants ou de personnes vulnérables!

Attention!

Ne jamais faire fonctionner l'appareil de chauffage dans des pièces dans lesquelles sont utilisées des substances inflammables (p. ex. solvants).

Attention!

Installer l'appareil de manière à ce qu'il ne soit pas accessible à une personne se trouvant dans la baignoire ou sous la douche!

Attention!

Si le câble secteur est endommagé, il doit être remplacé par le fabricant, son représentant SAV ou une personne disposant de qualifications comparables, afin d'éliminer les sources de danger!

Attention!

Selon la taille de la pièce, le besoin en chaleur et le réglage du régulateur, les pièces peuvent être surchauffées en cas de fonctionnement sans surveillance. Cela peut entraîner des dangers pour les personnes qui ne sont pas en mesure de quitter la pièce en cas de surchauffe.

Attention!

Pour éviter un risque lié à une réinitialisation involontaire du limiteur de température de protection, l'appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmeur, ou est relié à un circuit électrique régulièrement mis hors et sous tension par un équipement!

Attention!

Ne pas utiliser l'appareil s'il présente des dommages visibles ou s'il est tombé.

Attention!

Si l'appareil se déclenche automatiquement sans surveillance, des dangers peuvent survenir : les appareils p. ex. recouverts ou déplacés entre-temps peuvent provoquer des incendies !

Remarque

L'appareil est destiné uniquement au réchauffement de l'air ambiant dans des pièces fermées.

Ne pas installer l'appareil sous une prise murale!

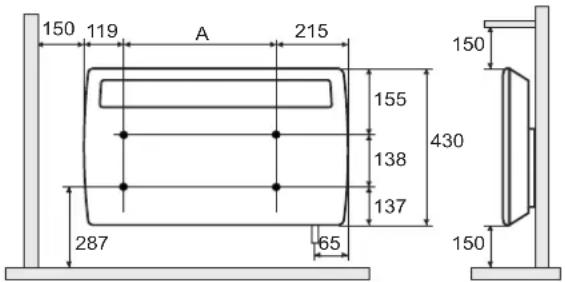

Respecter les distances minimales prescrites.

Respecter en outre une distance de 500 mm minimum par rapport à la face avant de l'appareil.

L'appareil de chauffage doit être installé à l'horizontale sur un mur vertical (comme représenté sur l'image). Toutes les dimensions sont exprimées en mm.

Modèle Cote de perçage A
PLX 050E 116 mm
PLX 075E, PLX 100E 286 mm
PLX 150E 356 mm
PLX 200E, PLX 300E 526 mm

Lors du montage, il convient de respecter scrupuleusement les prescriptions d'installation en vigueur concernant la zone de protection.

La prise de courant ou de raccordement secteur doit être accessible après le montage.

Veiller à ce que l'air puisse entrer et sortir librement au-dessus et en dessous de l'appareil de chauffage.

Remarque

Il est permis de monter l'appareil sur une paroi en bois.

Remarque

Utiliser impérativement la fixation murale d'origine qui se trouve au dos de l'appareil !

Remarque

Veiller à ne pas encer les câbles électriques ni les tuyauteries qui se trouvent dans le mur.

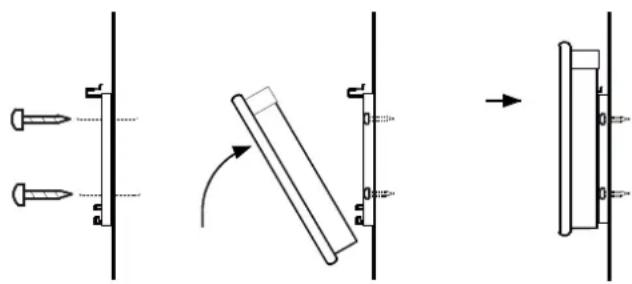

Retirer la fixation murale située au dos de l'appareil. Pour ce faire, pousser les deux languettes vers le bas. Percer les trous de fixation. Visser fermement la fixation murale au mur. Accrocher l'appareil au niveau des fentes inférieures de la fixation murale. Faire basculer l'appareil vers le haut et le verrouiller en l'encliquetant dans les languettes.

3. Branchements électriques

La tension indiquée sur la plaque signalétique doit correspondre à la tension du réseau.

Le câble ne doit pas être en contact avec la gaine. Pour l'alimentation électrique de l'appareil, il est recommandé de mettre en place un circuit électrique dédié.

PLX 050E - PLX 200E

Introduire la fiche dans la prise de courant. La fiche doit toujours être accessible en cas de danger.

PLX 300E

Seul un électricien est autorisé à installer et à réparer l'appareil selon les normes de sécurité en vigueur. Mettre l'appareil de chauffage à la terre!

Raccordement exclusivement sur des câbles posés de manière fixe! Prévoir un dispositif de sectionnement dans l'installation électrique avec une ouverture de contact de minimum 3 mm à chaque pôle (p. ex. coupe-circuit automatique).

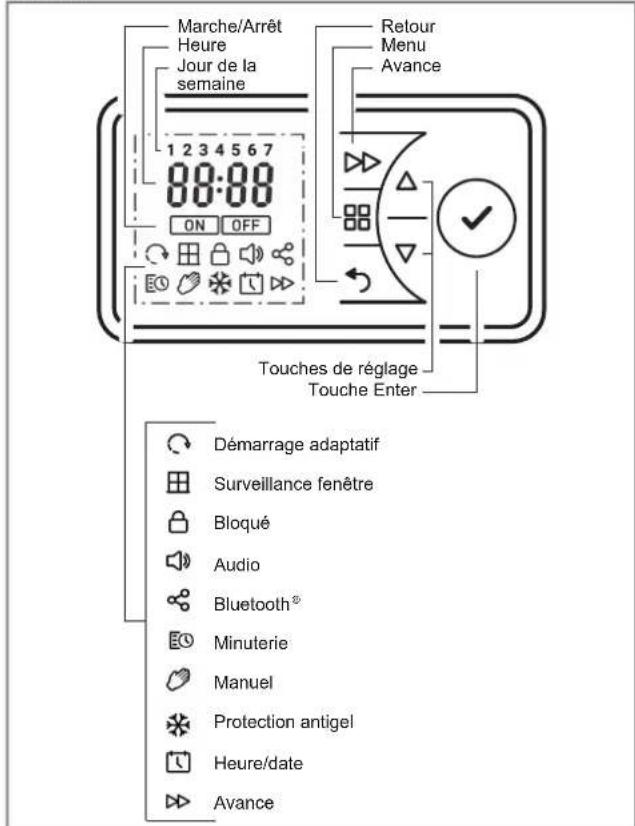

4.1 Unité de commande

L'appareil de chauffage est équipé d'un régulateur électronique réglable, qui se compose d'un écran et de six touches tactiles. L'unité de commande se trouve sur la face supérieure, à droite. Tous les réglages peuvent être réalisés à l'aide des six touches de l'interface de commande.

Les fonctions et valeurs régles sont affichées à l'écran.

4.2 Fonctions des touches

Réglage de la date et de l'heure • Programmation hebdomadaire de la minuterie Mode manuel Mode protection antigel

Retour au point de programmation précédent

Touches

Elles servent à naviguer dans le menu et à modifier les valeurs de réglages.

Enregistrement des réglages.

AVANCE

Fonctions spéciales comme le passage au point de programmation suivant en mode minutes ou l'activation du minuteur décompteur.

4.3 Écran

L'écran s'allume en cas d'actionnement d'une touche. Si aucune modification n'est effectuée pendant un certain temps, l'affichage s'éteint. Si aucune touche n'est actionnée, l'affichage bascule à nouveau sur le menu principal au bout de 30 secondes.

Une pression sur la touche ENTER permet d'afficher le PIN à 4 chiffres de l'appareil ainsi qu'une éventuelle connexion Bluetooth® (sans fonction pour le moment).

Remarque

La commande est équipée d'une horloge en temps réel avec fonction calendrier. L'horloge est équipée d'une pile bouton (type CR2032, 3 V) qui l'alimente en cas de coupure de courant.

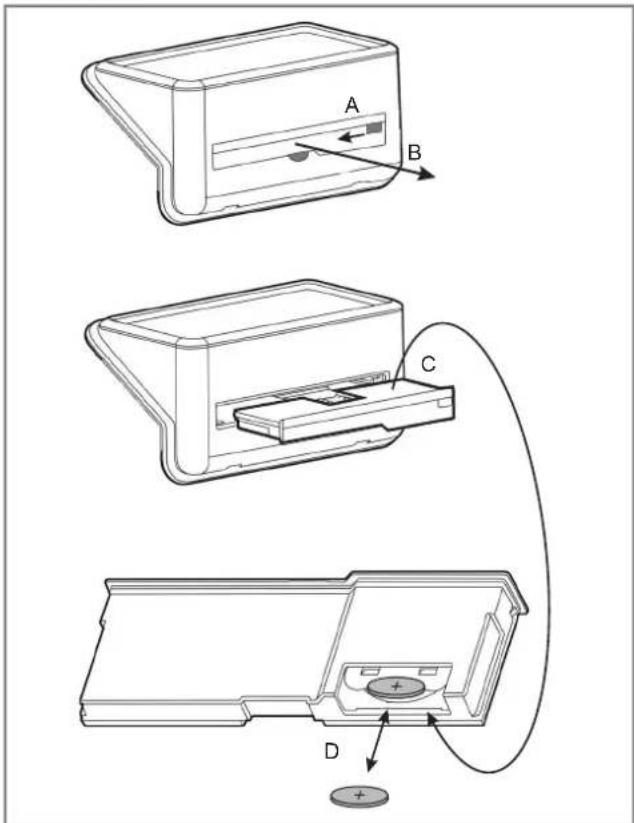

Le compartiment à pile se trouve au dos de l'unité de commande.

Déverrouiller le compartiment à pile (A) et le retirer (B). La pile se trouve au dos (C). Retirer la pile bouton et la remplacer (D). Respecter la polarité (pôle + comme représenté). Remonter le compartiment en procédant dans l'ordre inverse.

4.5.1 Programmation hebdomadaire de la minuterie

Quatre programmes de chauffage maximum (marche/arrêt) peuvent être régés par jour de la semaine. Une température ambiantepeut être attribuée à chaque programme de chauffage. Le symbole MINUTERIE s'affiche à l'écran.

4.5.2 Mode manuel

Réglage manuel de la température ambiante. Le symbole MANUEL s'affiche à l'écran.

4.5.3 Protection antigel

Réglage d'une température antigel de 7°C. Le symbole GEL s'affiche à l'écran.

Remarque

La température ambiantepeut être modifiée à l'aide des touches ou pour tous les modes de fonctionnement. Dans le cadre de la programmation de la minuterie, cette modification n'est pas réalisée pour la programmation horaire actuelle.

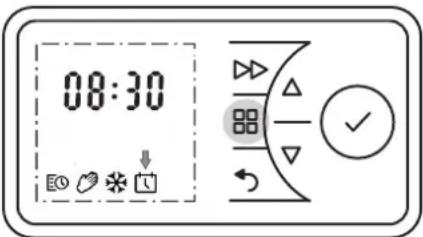

4.6.1 Réglage de l'heure et de la date

La commande comprend une horloge en temps réel avec fonction calendrier.

La date et l'heure se règlent en réalisant les étapes suivantes :

Appuyer sur la touche MENU. ■ Sélectionner le symbole DATE & HEURE à l'aide des touches ou. Le symbole clignote. Appuyer sur la touche ENTER. L'heure clignote. Appuyer à nouveau sur la touche ENTER. L'affichage des heures clignote. - Régler les heures à l'aide des touches ou . Appuyer sur la touche ENTER. L'affichage des minutes clignote. - Régler les minutes à l'aide des touches ou . Appuyer sur la touche ENTER. L'heure clignote. Appuyer à nouveau sur la touche ENTER. L'heure est enregistrée et l'affichage JOUR & MOIS clignote. Régler le jour à l'aide des touches ou . Appuyer sur la touche ENTER. L'affichage du mois clignote. Régler le mois à l'aide des touches ou. Appuyer sur la touche ENTER. L'affichage ANNÉE clignote.

• Régler l'année à l'aide des touches ou . Appuyer sur la touche ENTER. La date est enregistrée. Appuyer sur la touche RETOUR pour revenir à l'affichage principal.

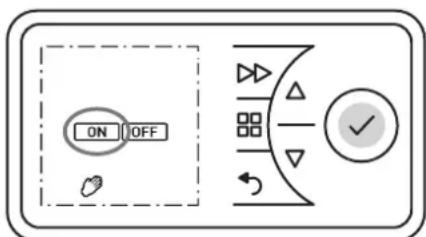

Allumer le mode chauffage

Appuyer sur la touche MENU PRINCIPAL. Sélectionner le symbole MANUEL ou MINUTERIE à l'aide des touches ou. Le symbole ON clignote. Appuyer sur la touche ENTER ⇒ le mode chauffage s'allume.

Éteindre le mode chauffage

Appuyer sur la touche MENU PRINCIPAL. Le symbole MINUTERIE clignote. Appuyer sur la touche ENTER. Le symbole ON clignote. - Sélectionner le symbole OFF à l'aide des touches ou . Le symbole OFF clignote. Appuyer sur la touche ENTER le mode chauffage s'éteint.

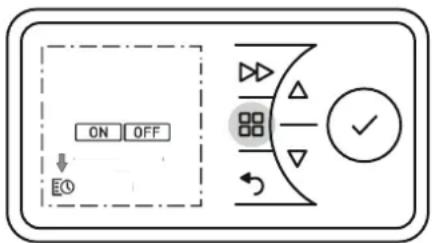

Remarque

Il est préconisé d'utiliser la fonction Minuterie pour réduire les coûts de fonctionnement. Si l'appareil reste en permanence en mode de chauffage manuel, les coûts de fonctionnement risquent d'être élevés.

La minuterie est préprogrammée en usine. Quatre plages horaires sont disponibles par jour. Elles peuvent être adaptées en fonction des besoins individuels pour chaque jour de la semaine.

Ces profils peuvent être modifiés en suivant les étapes suivantes :

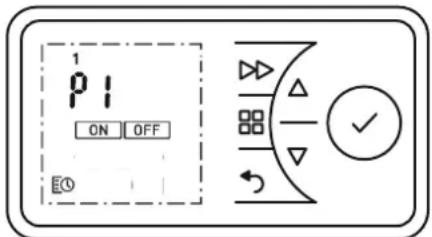

Appuyer sur la touche MENU. Le symbole MINUTERIE clignote. Appuyer sur la touche ENTER. Le symbole ON clignote. Sélectionner le symbole MINUTERIE à l'aide des touches ou . Le symbole MINUTERIE clignote. Appuyer sur la touche ENTER. ■ Sélectionner le jour de la période :

1 = Lundi 5 = Vendredi 2 = Mardi 6 = Samedi 3 = Mercredi 7 = Dimanche 4 = Jeudi

■ Sélectionner le jour à l'aide des touches ou . Appuyer sur la touche ENTER. P1 (programme 1) clignote. Appuyer sur la touche ENTER. L'heure de mise en marche clignote. La température ambience clignote. Régler la température à l'aide des touches ou . Appuyer sur la touche ENTER. L'heure de mise à l'arrêt clignote.

P2 (programme 2) clignote. - Les programmes P2, P3 et P4 peuvent être modifiés de la même manière. Pour copier les programmes P1 à P4 modifiés pour les autres jours, appuyer sur la touche ENTER. L'affichage COPIER clignote. Appuyer sur la touche ENTER. L'affichage COPIER s'allume durablement. Le jour de la semaine clignote. - Sélectionner les autres jours de la semaine à l'aide des touches ou. Confirmer à chaque fois en appuyant sur la touche ENTER. Les jours sélectionnés sont affichés en haut de l'écran. Pour finir, sélectionner COPIER à l'aide des touches ou. L'affichage COPIER clignote. Appuyer sur la touche ENTER. Les réglages sont enregistrés. Le symbole ON clignote. Appuyer sur la touche RETOUR pour revenir à l'affichage standard.

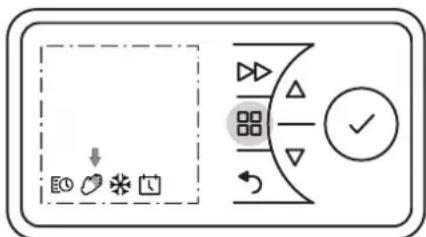

Remarque

Dans le mode manuel, la programmation hebdomadaire de la minuterie est désactivée.

Les prescriptions relatives à la température ambience sont données manuellement.

Appuyer sur la touche MENU. Sélectionner le symbole MANUEL à l'aide des touches ou . Le symbole MANUEL clignote. Appuyer sur la touche ENTER. Le symbole ON clignote. Appuyer sur la touche ENTER. Régler la température ambiente à l'aide des touches ou .

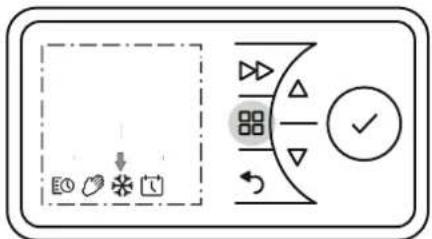

4.7.4 Protection antigel

Préscription d'une température antigel de 7°C pour les prochaines 24 heures.

Appuyer sur la touche MENU. Sélectionner le symbole GEL à l'aide des touches ou. Le symbole GEL clignote. Appuyer sur la touche ENTER.

Affichage du symbole GEL et de la température de 7°C.

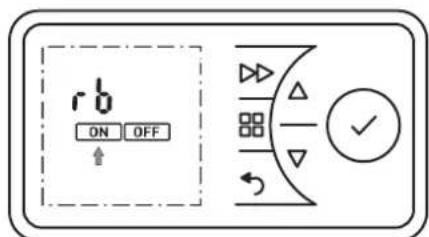

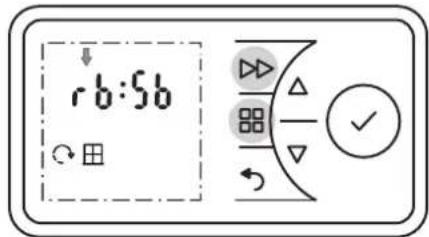

4.7.5 Minuteur décompteur

Le minuteur décompteur permet à l'utilisateur d'activer un programme de chauffage individuel limité dans le temps.

Appuyer sur la touche MENU. Le symbole MINUTERIE clignote. Appuyer sur la touche ENTER. Le symbole ON clignote. Sélectionner le symbole OFF à l'aide des touches ou. Le symbole OFF clignote. Appuyer sur la touche ENTER le mode chauffage s'éteint. Actionner le bouton AVANCE. Le mode chauffage est activé pendant 30 minutes (réglages usine). Si nécessaire, modifier la température ambience à l'aide des touches ou . Pour arrêter le mode chauffage avant la fin, éteindre l'appareil de chauffage.

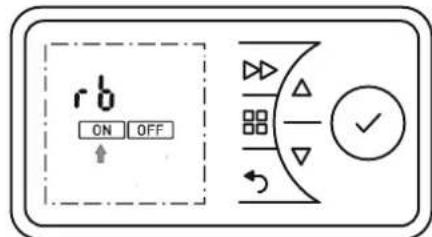

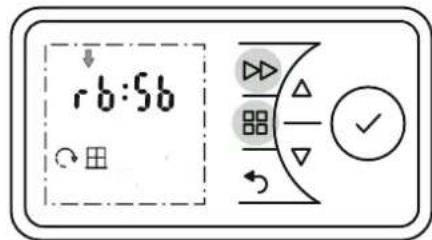

Durée de chauffage du minuteur décompteur

La durée de chauffage maximale, limitée par les réglages usine à 2 heures et modifiable en quatre paliers de 30 minutes chacun, peut être modifiée comme indiqué dans le tableau.

• Maintenir la pression sur les touches MENU et AVANCE pendant cinq secondes. L'affichage RB clignote. Appuyer sur la touche ENTER. Le symbole ON clignote. Appuyer sur la touche ENTER. Le programme de la durée de chauffage clignote. Pour les variantes, voir la colonne de gauche du tableau (réglages usine 2 h). ■ Sélectionner le programme de durée de chauffage souhaité à l'aide des touches OU. Appuyer sur la touche ENTER. La température ambiante clignote. Régler la température ambiante à l'aide des touches OU et confirmer avec ENTER. Appuyer sur la touche RETOUR pour revenir à l'affichage standard.

Programme de la durée de chauffage	Actionner la touche AVANCE :
	1 fois 2	fois 3 fois	4 fois
30 min 00:15	00:20 00:	25 00:30
01:00 h 00:15	00:30 00:	45 01:00
01:30 h 00:15	00:30 01:	00 01:30
02:00 h (configuration usine)	00:30 0	1:00 01:	30 02:00
04:00 h 01:00	02:00 03:	00 04:00
06:00 h 01:30	03:00 04:	30 06:00
08:00 h 02:00	04:00 06:	00 08:00

4.7.6 Température ambiente minimale

Cette fonction permet de garantir qu'une température ambianté minimale est prescrite également pendant les périodes d'arrêt, par exemple en cas d'utilisation du mode minuterie (programmation hebdomadaire).

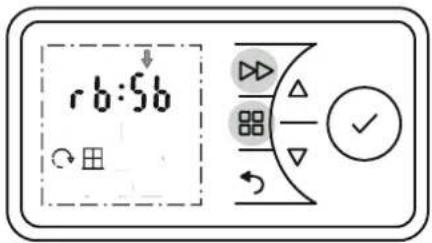

Remarque

La prescription est valable également pour la fonction de minuteur décompteur. La protection antigel est prioritaire.

Maintenir la pression sur les touches MENU et AVANCE pendant cinq secondes. L'affichage rb clignote. Appuyer sur la touche. L'affichage Sb clignote. Appuyer sur la touche ENTER. Le symbole ON clignote. Appuyer sur la touche ENTER. La température ambience minimale (réglée en usine sur 16°C) clignote. Régler la température ambience minimale à l'aide des touches ou et confirmer avec ENTER. Appuyer sur la touche RETOUR pour revenir à l'affichage standard.

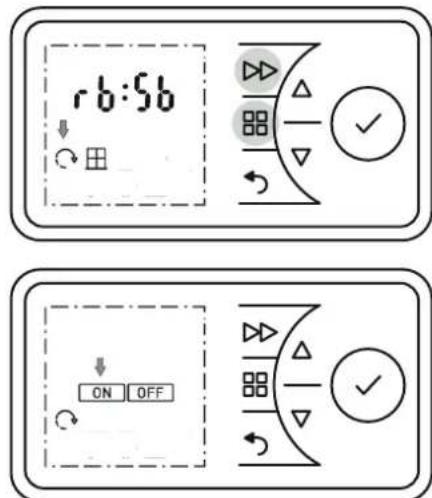

4.7.7 Démarrage adaptatif

Cette fonction garantit que la température ambience réglée est atteinte exactement au début de la mise en marche, par exemple en connexion avec un programme de minuterie.

Le menu de la minuterie prévoit une température ambiance de consigne de 22°C à 7 heures. La température ambiance actuelle est de 17°C. L'appareil de chauffage se met en marche suffisamment à l'avance pour que la température prescrite de 22°C soit atteinte à 7 heures.

• Maintenir la pression sur les touches MENU et AVANCE pendant cinq secondes. L'affichage RB clignote. Sélectionner le symbole DEMARRAGE ADAPTATIF à l'aide des touches OU. Le symbole clignote. Appuyer sur la touche ENTER. Sélectionner ON ou OFF à l'aide des touches AU pour activer ou désactiver la fonction. Appuyer sur la touche RETOUR pour revenir à l'affichage standard.

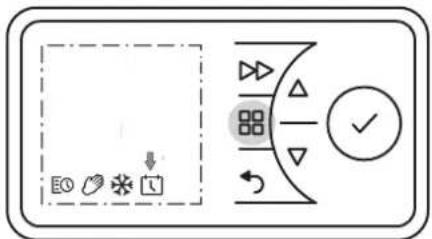

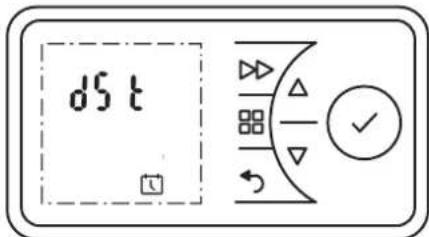

4.8.1 Changement d'heure hiver/été

Le cas échéant, l'horloge change automatiquement l'heure d'hiver/d'été. Cette fonction peut être désactivée ou activée manuellement.

Appuyer sur la touche MENU. Le symbole MINUTERIE clignote. - Sélectionner le symbole DATE & HEURE à l'aide des touches ou . Le symbole clignote. Appuyer sur la touche ENTER. L'heure actuelle clignote. Appuyer sur la touche. L'affichage DST clignote. Appuyer sur la touche ENTER. Le symbole ON clignote. Sélectionner ON ou OFF à l'aide des touches ou pour activer ou désactiver la fonction. - Confirmer avec ENTER. Appuyer sur la touche RETOUR pour revenir à l'affichage standard.

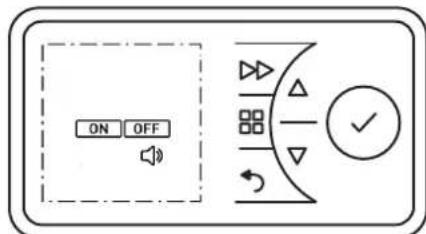

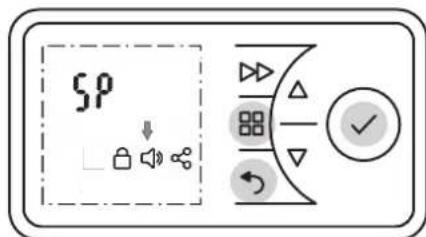

4.8.2 Touche audio

Signal sonore en cas d'actionnement d'une touche.

• Maintenir la pression sur les touches MENU, RETOUR et ENTER pendant cinq secondes. L'affichage SP clignote.

Sélectionner le symbole TON à l'aide des touches OU. Le symbole clignote. Appuyer sur la touche ENTER. Sélectionner ON ou OFF à l'aide des touches OU pour activer ou désactiver la fonction. Appuyer sur la touche RETOUR pour revenir à l'affichage standard.

4.8.3 Unité de température, température maximale

Ce menu permet de régler les deux fonctions suivantes :

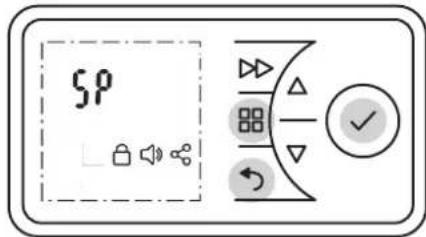

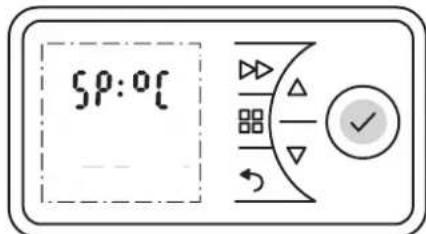

Affichage de l'unité de température

Sélection possible entre degré Celsius et degré Fahrenheit.

Maintenir la pression sur les touches MENU, RETOUR et ENTER pendant cinq secondes. L'affichage SP clignote. Appuyer sur la touche ENTER. L'affichage °C clignote. Sélectionner le symbole °C ou °F à l'aide des touches ▲ ou ▼.

Remarque

L'unité de température °C est habituellement utilisée dans la plupart des pays européens.

Température maximale

Définir la température maximale réglable.

Appuyer sur la touche ENTER. L'affichage de la température maximale clignote. Définir la température maximale réglatable à l'aide des touches ou . - Confirmer avec ENTER. Appuyer sur la touche RETOUR pour revenir à l'affichage standard.

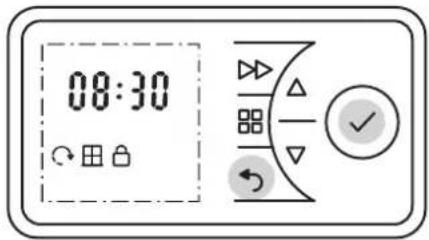

4.8.4 Blocage du clavier

Cette fonction permet de bloquer des éléments de commande.

• Maintenir la pression sur les touches RETOUR et ENTER pendant trois secondes. Le symbole BLOQUÉ apparait à l'écran.
• Maintenir à nouveau la pression sur les touches RETOUR et ENTER pendant trois secondes pour débloquer.

Remarque

Lorsque le blocage du clavier est actif, aucun réglage ne peut être réalisé.

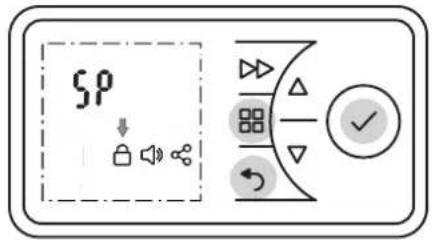

4.8.5 Limiter les fonctions

Les fonctions, le minuteur décompteur et le réglage des valeurs de température maximale et minimale peuvent être bloqués à l'aide d'un code.

Pour réaliser le blocage, un code à 4 caractères doit être défini et saisi.

• Maintenir la pression sur les touches MENU, RETOUR et ENTER pendant 10 secondes. L'affiche SP clignote. ■ Sélectionner le symbole BLOCAGE DU CLAVIER à l'aide des touches ou.
• Confirmer avec ENTER. Le premier caractère clignote. Régler le premier caractère du code en sélectionnant un chiffre de 0 à 9 à l'aide des touches ou. Appuyer sur la touche ENTER. Procéder de la même manière pour régler les caractères 2, 3 et 4 du code chiffré.

Appuyer sur la touche ENTER. Les fonctions minuteur décompteur (rb) et température maximale/minimale (SP) sont bloquées. Appuyer sur la touche RETOUR pour revenir à l'affichage standard.

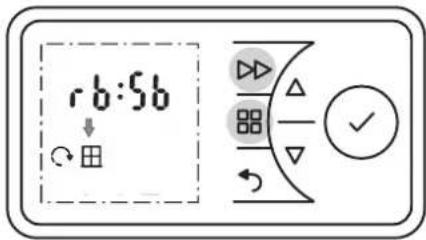

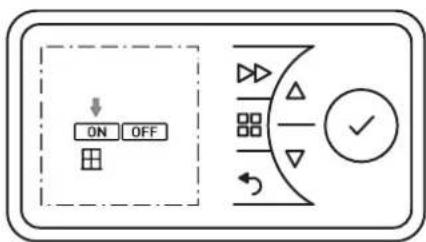

4.8.6 Surveillance fenêtre

L'appareil de chauffage est équipé d'une fonction de surveillance. Elle lui permet de détecter les dépenses d'énergie inutiles en cas de fenêtre restée ouverte. Dans ce cas, l'appareil de chauffage réduit sa puissance calorifique. La fonction SURVEILLANCE FENÊTRE est activée dans les réglages usine.

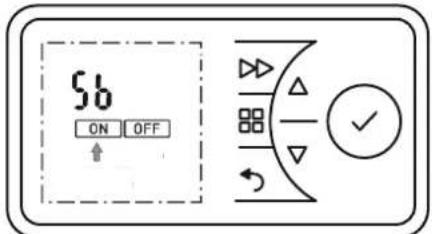

Remarque

Dans les pièces non isolées ou exposées à des courants d'air, la température ambiante peut rapidement baisser. Il en va de même lorsque les appareils de chauffage ne sont pas suffisamment dimensionnés. Dans ce cas, désactiver la fonction surveillance des fenêtres.

Cette fonction peut être activée ou désactivée de la manière suivante:

• Maintenir la pression sur les touches MENU et AVANCE pendant cinq secondes. L'affichage RB clignote. Sélectionner le symbole FENETRE à l'aide des touches ou . Le symbole clignote. Appuyer sur la touche ENTER. Le symbole ON clignote. ■ Sélectionner le symbole ON ou OFF à l'aide des touches ou. Le symbole clignote. Appuyer sur la touche ENTER. Appuyer sur la touche RETOUR pour revenir à l'affichage standard.

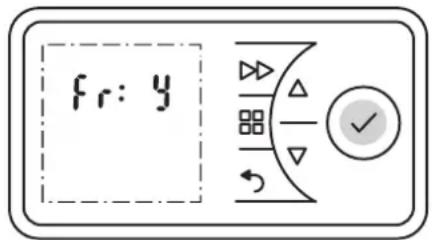

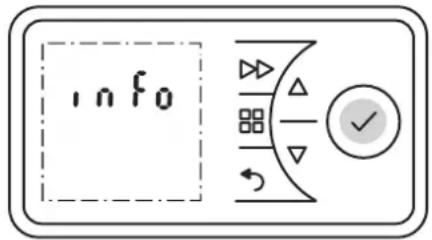

4.8.7 Retour aux réglages d'usine

Annule tous les réglages réalisés par l'utilisateur et réinitialise les réglages usine.

Appuyer pendant cinq secondes sur la touche ENTER. L'affichage INFO clignote. Sélectionner l'affichage Fr à l'aide des touches à ou . Le symbole clignote. Appuyer sur la touche ENTER. L'affichage N (= non) clignote. ■ Sélectionner l'affichage Y à l'aide des touches « ou ». Le symbole clignote. Appuyer sur la touche ENTER. Toutes les valeurs sont réinitialisées sur les réglages usine. Régler l'heure et la date.

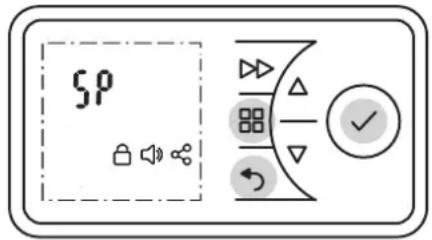

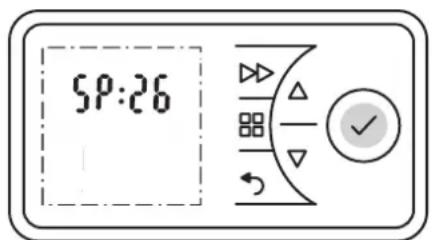

4.8.8 Augmenter la valeur de consigne

L'appareil de chauffage est livré avec une zone de température réglable de 7 à 26°C. La valeur limite supérieure peut être diminuée ou augmentée si besoin est (32 °C maximum).

• Maintenir la pression sur les touches MENU, RETOUR et ENTER pendant cinq secondes. L'affichage SP clignote. Appuyer sur la touche ENTER. L'affichage °C clignote. Appuyer sur la touche ENTER. Le chiffre 26 (valeur limite réglée en usine) s'affiche et clignote.

Augmenter ou réduire la valeur limite souhaitée à l'aide des touches ou . Appuyer sur la touche ENTER. Appuyer sur la touche RETOUR pour revenir à l'affichage standard.

Remarque

Ces informations sont réservées au technicien de service.

Les informations suivantes peuvent être affichées :

Numéro UI: Numéro de service Écran

Numéro CC: Numéro de service Électronique

Numéro ID: Numéro de service Appareil de chauffage

Appuyer pendant cinq secondes sur la touche ENTER. L'affichage INFO clignote. ■ Sélectionner l'affichage UI, CC ou ID à l'aide des touches OU. Appuyer deux fois sur la touche RETOUR pour revenir à l'affichage standard.

Remarque

L'affichage ID est un code à 12 caractères. Les premiers caractères sont affichés au niveau 1. Le niveau suivant (2, 3) peut être sélectionné à l'aide des touches ou.

5. Limiteur de surcharge

L'appareil de chauffage est équipé d'un limiteur de surcharge pour votre sécurité. Si la circulation de l'air est généée (p. ex. par des rideaux ou un encombrement de la grille d'aération), l'appareil se met automatiquement à l'arrêt.

Dans ce cas, il convient de couper pendant quelques minutes l'alimentation électrique de l'appareil de chauffage (débrancher le connecteur, déconnecter le fusible) afin que l'appareil puisse refroidir suffisamment.

Avant la remise en marche de l'appareil, éliminer les causes du déclenchement du limiteur de surcharge.

6. Maintenance

Avant de procéder à la maintenance, mettre l'appareil hors tension et le laisser refroidir. La surface extérieure de l'appareil peut être nettoyée avec un linge doux et humide. Pour le nettoyage, ne pas utiliser de doudre à récurer ni d'encaustique qui pourrait endommager les surfaces. Les dépôts de poussière dans l'appareil peuvent être éliminés de l'extérieur à l'aide d'un aspirateur.

7. Défauts

Si l'indication Err s'affiche à l'écran, un défaut est apparu.

Affichage	Signification Mesures
Err1 Capteur de tempé-rature défectueux.	Contacter le service SAV.
Err2 Déclenchement de la surveillance fé-nètre.	Refermer la fenêtre. Effacer le message de début. Si nécessaire, désactiver la fonction ; voir chapitre 4.8.6
Err3 Surchauffe de l'ap-pareil de chauffage.	Voir chapitre 5 Effacer le message de début.
Err4 Température am-biante dépassee.	Contacter le SAV.
Err9 Perte de l'heure. Effacer le message de début. Saisir de nouveau l'heure.
Err10 Élement de chauf-fage défectueux.	Contacter le SAV.

Effacer un message de défaut

Appuyer pendant dix secondes sur la touche ENTER. L'indication Err disparaît.

L'appareil est de nouveau prêt à fonctionner. Si l'erreur se produit de nouveau, contacter le SAV.

8. Garantie

Conformément aux conditions de garantie, nous accordons 2 ans de garantie sur ce produit.

9. Recyclage

L'appareil ne doit pas être éliminé avec les ordures ménagères. Une fois l'appareil arrivé en fin de vie, veuillez le confier aux centres de collecte disponibles.

10. Caractéristiques techniques

Type d'appareil		PLX 050E, PLX 075E	PLX 100E, PLX 150E	PLX 200E, PLX 250E/ 300E
Tension nominale		1/N/PE, 230 - 240 V~
Degré de protection		IP24 (résistant aux éclaboussures)
Dimensions (L x H x P)		450 x 430 x 108 mm, 620 x 430 x 108 mm	620 x 430 x 108 mm, 690 x 430 x 108 mm	860 x 430 x 108 mm, 860 x 430 x 143 mm
Poids		4,8 kg 6,2 kg	6,2 kg 6,6 kg	8,0 kg 8,6 kg
Capacité thermique
Capacité thermique nominale	Pnom	0,5 kW, 0,75 kW	1,0 kW, 1,5 kW	2,0 kW, 3,0 kW
Capacité thermique minimale (valeur indicative)	Pmin	0,5 kW, 0,75 kW	1,0 kW, 1,5 kW	2,0 kW, 3,0 kW
Capacité thermique permanente maximaile	Pmax, C	0,5 kW, 0,75 kW	1,0 kW, 1,5 kW	2,0 kW, 3,0 kW
Consommation d'énergie
pour une capacité thermique nominale	elmax	0,0 W 0,0	W 0,0 W
pour une capacité thermique minimale	elmin	0,0 W 0,0	W 0,0 W
en état de veille	eISB	0,5 W 0,5	W 0,5 W
Type de contrôle
Régulator de température ambiente électronique avec programmation hebdomadaire, surveillance fenêtre, régulator adaptatif du démarrage du chauffage et limitation de la durée de fonctionnement
