BEDIENUNGSANLEITUNG PLX075E DIMPLEX

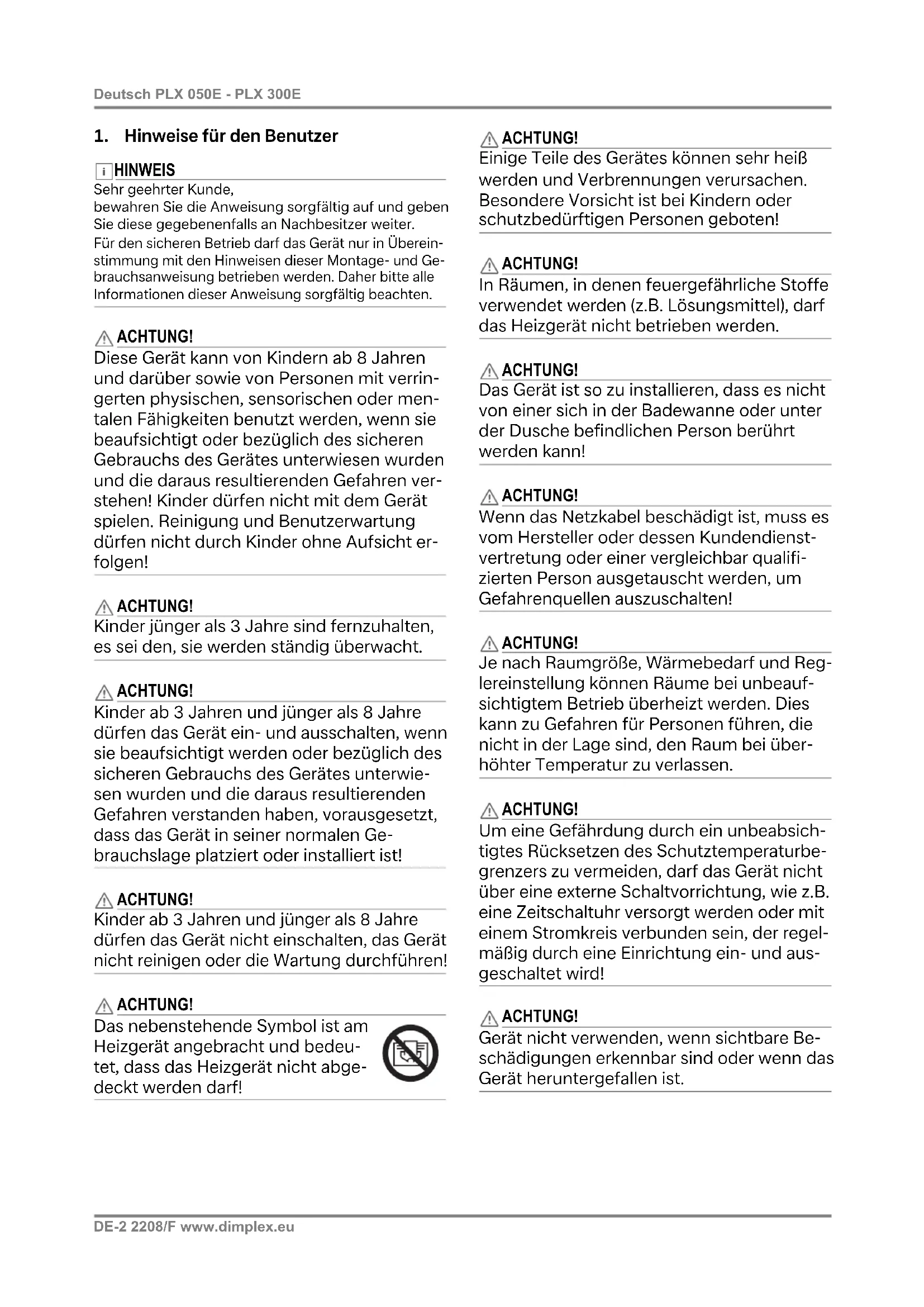

1. Hinweise für den Benutzer
HINWEIS
Sehr geehrter Kunde,
bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter.
Für den sicheren Betrieb darf das Gerät nur in Übereinstimmung mit den Hinweisen dieser Montage- und Gebrauchsanweisung betrieben werden. Daheritte alle Informationen dieser Anweisung sorgfältig beachten.
ACHTUNG!
These Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen! Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht erfolgen!
ACHTUNG!
Kinder jünger als 3 Jahre sind fernzuhalten, es sei den, sie werden ständig überwacht.
ACHTUNG!
Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist!
ACHTUNG!
Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführren!
ACHTUNG!
Das darüber hält als Heizgerät angebracht und bedeutet, dass das Heizgerät nicht abgedeckt werden damit!
ACHTUNG!
Eine Teile des Gerätes konnen sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist bei Kindern oder schutzbedürftigen Personen geboten!
ACHTUNG!
In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel), darfas das Heizgerät nicht betrieben werden.
ACHTUNG!
Das Gerät ist so zu installmenten, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt werden kann!
ACHTUNG!
Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen Kundendienst-vertretung oder einer vergleichbar qualifi-zierten Person ausgetauscht werden, um Gefahrenquellen auszuschalten!
ACHTUNG!
Je nach Raumgroße, Wärmebedarf und Reglereinstellung konnen Räume bei unbeaufsichtigtem Betrieb überheit werden. Dies kann zu Gefahren für Personen führen, die nicht in der Lage sind, den Raum bei überhöhter Temperatur zu verlassen.
ACHTUNG!
Um eine Gefährung durch ein unbeabsichtigtes Rücksetzen des Schutztemperaturbegrenzers zu vermeiden,arf das Gerat nicht uber eine externe Schaltvorrichtung,wie z.B. eine Zeitschaltuhr versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäß durch eine Einrichtung ein- und ausgeschaltet wird!
ACHTUNG!
Gerät nicht verwenden, wenn sichtbare Beschädigungen erkennbar sind oder wenn das Gerät heruntergefallen ist.
ACHTUNG!
Wenn sich das Gerät unbeobachtet automatisch einschaltet, können Gefahren entstehen, z.B. konnen Geräte, die zwischenzeitlich abgedeckt oder verstellt wurden, Brände verursachen!
HINWEIS
Das Gerätarf nur zur Raumlufterwärnung innerhalb geschlossener Räume verwendet werden.
2. Montage, Installation, Mindestabstände
ACHTUNG!
Das Gerät nicht unter einer Wandsteckdose installieren!
Die Mindestabstände müssen eingehalten werden. Ferner ist an der Gerätevorderseite ein Abstand von 500mm vorzusehen.

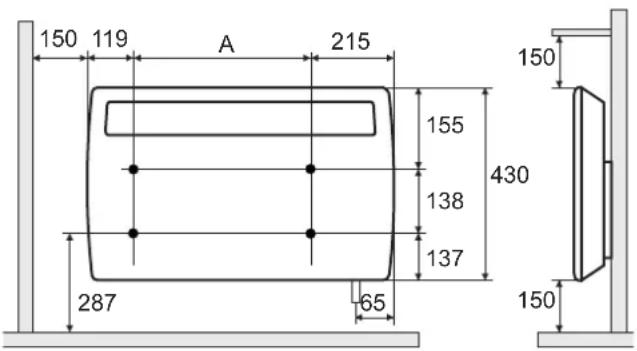

Das Heizgerät muss horizontal ausgerichtet an einer senkrechten Wand, wie im Bild dargestellt, installiert werden. Alle Maße in mm.
| Modelle Bohrmaß A | |
| PLX 050E 116 mm | |
| PLX 075E, PLX 100E 286 mm | |
| PLX 150E 356 mm | |
| PLX 200E, PLX 300E 526 mm |
Bei der Montage ist der Schutzbereich nach den aktuellen Installationsvorschriften zwingend zu beachten. Die Steckdose bzw. Netzanschlussdose muss nach der Montage zugänglich sein.
Darauf achten, dass die Luft unter und oben am Gerä. ungehindert ein- und austreten kann.
HINWEIS
Eine Montage an Holzwäden ist zulässig.
2.1 Wandmontage
HINWEIS
Der an der Rückseite des Gerätes mitgelieferte Original-Wandhalter muss verwendet werden.
HINWEIS
Beim Bohren auf in der Wand befindliche Elektro-oder Rohrleitungen achten!

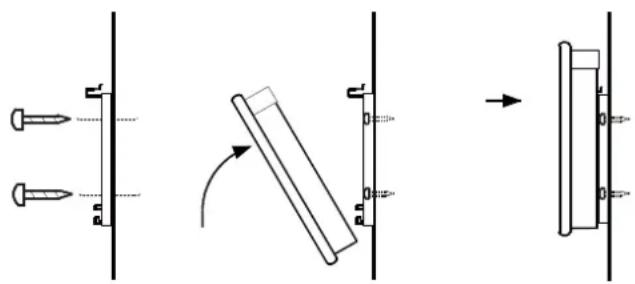

Wandhalter von der Rückseite des Gerätes entfernen. Dazu die beiden Federn nach unter drücken.
Befestigungslöcher bohren.
Wandhalter fest an der Wand verschrauben.
Gerat in die unteren Schlitze des Wandhalters einhängen.
Gerät nach oben klappen und zur Verriegelung in die Federn einrasten.
3. Elektrischer Anschluss
Die Spannungsangabe auf dem Typschild muss mit der Netzspannung übereinstimmen.
Die Leitungarfndnicht amGehauseanliegen.
Esistempfehlenswert, fur die Stromversorgung einen.
eigenenStromkreisvorzusehen.
PLX 050E - PLX 200E
Gerät direkt an einer geerdeten Steckdose anschließen. Keine Verlängerungskabel verwenden. Stecker muss für Notfälle immer zugänglich sein.
PLX 300E
Das Gerätarf nur von einem Elektrofachmann nach den geltenden Sicherheitsvorschriften installiert und repariert werden. Heizgerät erden!
Anschluss nur an fest verlegte Leitungen!
In der elektrischen Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3mm Kontaktoffnung an jedem Pol (z.B. Sicherungsautomat)!
4. Reglerbeschreibung
4.1 Bedieneinheit
Das Heizgerät ist mit einem einstellbaren elektronischen Regler, bestehend aus einem Display und sechs Touchscreen-Tasten, ausgestattet. Die Bedieneinheit befindet sich auf der Oberseite rechts. Alle Einstellungen können mit Hilfe der sechs Tasten auf der Bedienoberfläche eingestellt werden.

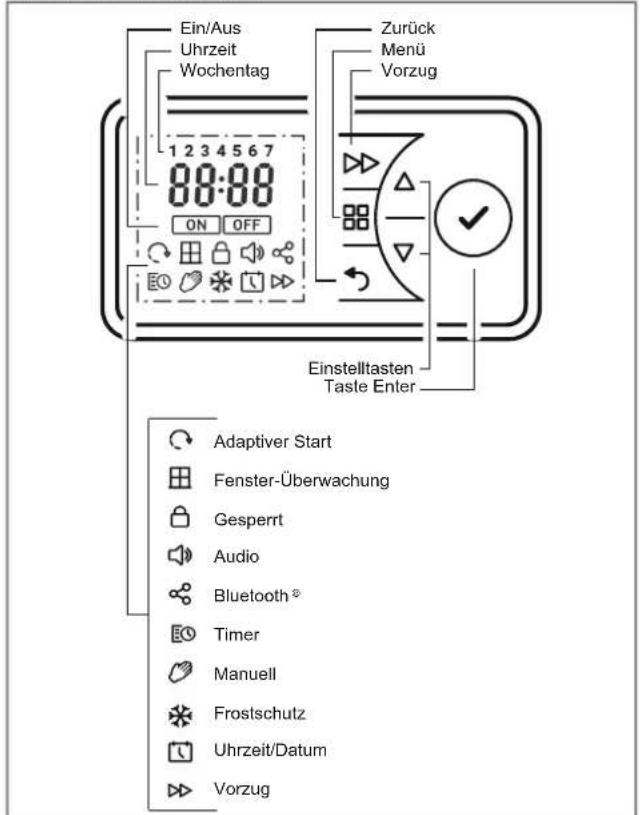

Auf dem Display werden die eingestellen Funktionen und Werte angezeigt.
4.2 Tastenfunktionen

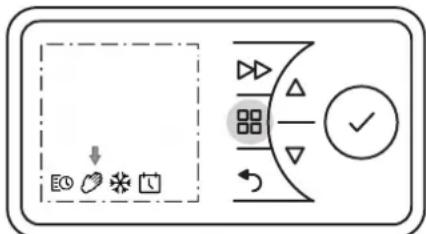

HAUPTMENU
Einstellung Datum und Zeit
Timer Wochenprogramm
Manueller Betrieb
Frostschutz-Betrieb
ZURICK
Rückkehr zum vorherigen Programmpunkt
Tasten
Dienen zur Navigation durch das Menu und Ändern der Einstellwerte.
ENTER
Speichern der Einstellungen.
VORZUG
Sonderfunktionen wie Wechseln zum nachsten Programpunkt im Timer-Betrieb oder Aktivieren des Rücklauf-Timers.
4.3 Display
Bei Betätigung einer Taste leuchtet das Display auf. Erfolggt für eine langere Zeit keine Änderung, erlischt die Anzeige. Wird keine Taste betätig, kehrt die Anzeige nach 30 Sekunden zum Hauptmenu zurück. Durch Drücken der ENTER-Taste wird die 4-stellige Geräte-PIN sowie eine mögliche Bluetooth®-Verbindung anziegt (aktuell ohne Funktion).
4.4 Batteriewechsel
HINWEIS
Die Steuerung enthalt eine Echtzeituhr mit Kalenderfunktion. Die Uhr besitzt eine Knopfzelle (Typ CR2032, 3V), die im Falle eines Netzausfalls die Uhr mit Strom versorgt.
Das Batteriefach befindet sich an der Rückseite der Bedieneinheit.

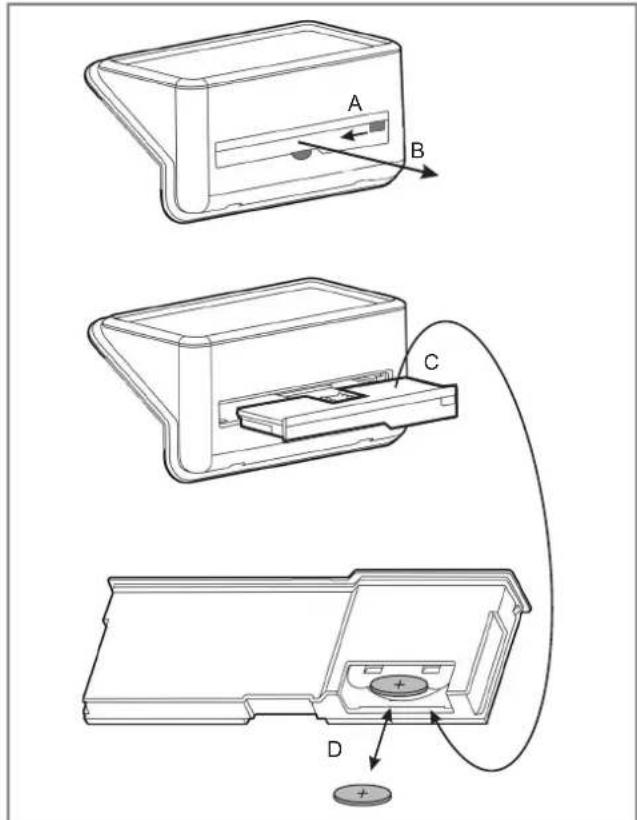

Batteriefach entriegeln (A) und hersausziehen (B).
Batterie befindet sich auf der Rückseite (C).
Knopfelle Herausziehen und wechseln (D). Auf Polarität achten (+ Pol wie dargestellt).
Zusammenbau in umgekehrter Reihenfolge
4.5 Mögliche Betriebsarten
4.5.1 Timer Wochenprogramm
Bis zu vier Heizprogramme (Ein/Aus) für jeder Wochentag einstellbar. Jedem Heizprogramm kann eine Raumtemperatur vorgegeben werden.
Symbol TIMER wird im Display angezeigt.
4.5.2 Manueller Betrieb
Manuelle Vorgabe der Raumtemperatur.
Symbol HAND wird im Display angezeigt.
4.5.3 Frostschutz
Vorgabe einer Frostschutztemperatur von 7^ . Symbol FROST wird im Display angezeigt.
HINWEIS
In allen Betriebsarten kann die Raumtemperatur mit den oder Tasten verändert werden. Im Timer-Programm wird diese Änderung nur für das aktuelle Zeitprogramm ausgeführrt.
4.6 Inbetriebnahme
4.6.1 Einstellen der Uhrzeit und des Datum
Die Steuerung beinhaltet eine Echtzeituhr mit Kalenderfunktion.
Zur Einstellung von Datum und Zeit folgende Schritte ausführten:

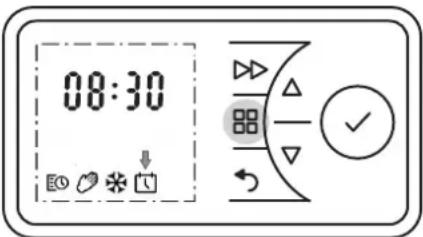

Taste MENU drucken.
Mit Tasten oder Symbol DATUM & ZEIT auswahlen. Symbol blinkt.
Taste ENTER drücken. Die Uhrzeit blinkt.
Erneut Taste ENTER drücken. Stundenanzeige blinkt.
Mit Tasten oder Stunden einstellen. Taste ENTER betätigten. Minutenanzeige blinkt.
Mit Tasten oder Minuten einstellen. Taste ENTER betätigten. Uhrzeit blinkt.
Taste ENTER erneut betätigten. Die Uhrzeit wird gespeichert und die Anzeige TAG & MONAT blinkt.
Mit Tasten oder Tag einstellen. Taste ENTER betätigten. Monatsanzeige blinkt.
Mit Tasten oder Monat einstellen. Taste ENTER betätigten. Anzeige JAHR blinkt.
Mit Tasten oder Jahr einstellen. Taste ENTER betätigten. Das Datum wird gespeichert.
Taste ZURUCK betätigten, um zur Hauptanzeige zurückzukehren.
4.7 Bedienung

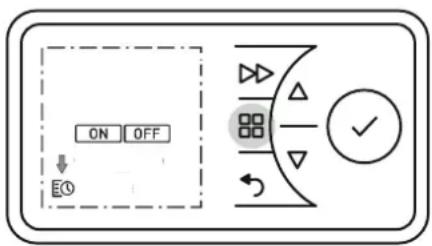

4.7.1 Heizbetrieb einschalten/ausschalten
Heizbetrieb einschalten

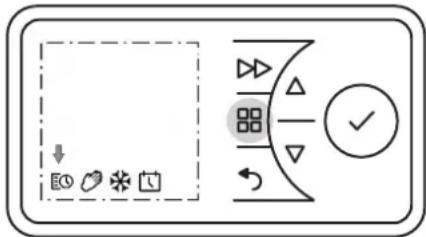

Taste HAUPTMENü betätigen.
Mit Tasten oder Symbol HAND oder TIMER auswahlen. Symbol ON blinkt.
Taste ENTER betätigen Heizbetrieb Ein.
Heizbetrieb ausschalten
Taste HAUPTMENü betätigen.
Symbol TIMER blinkt.

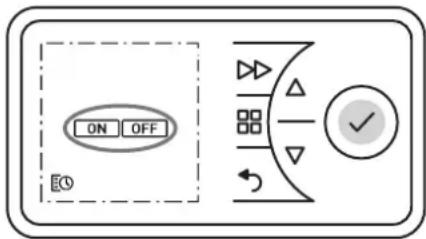

Taste ENTER betätigen. Symbol ON blinkt.
Mit Tasten oder Symbol OFF auswahlen. Symbol OFF blinkt.
Taste ENTER betätigen Heizbetrieb Aus.
4.7.2 Timer Wochenprogramm
HINWEIS
Es wird empfohlen, die Betriebsart Timer zu nutzen, um die Betriebskosten zu reduzieren. Die Nutzung des Gerätes im manuellen Heizbetrieb kann zu erhöhten Betriebskosten führen.
Der Timer ist werkseitig vorprogrammiert. Vier Zeitblöcke pro Tag stehen zur Verfügung und diese konnen für jeder Wochentag individuell angepasst werden.
Zum Ändern dieser Profile folgende Schritte durchfuhren:
Taste MENU drucken. Symbol TIMER blinkt.
Taste ENTER drucken. Symbol ON blinkt.
Mit Tasten oder Symbol TIMER auswahlen. Symbol TIMER blinkt. Taste ENTER drucken.
Wochentag auswahlen:
1 = Montag 5 = Freitag
2 = Dienstag 6 = Samstag
3 = Mittwoch 7 = Sonntag
4 = Donnsterag

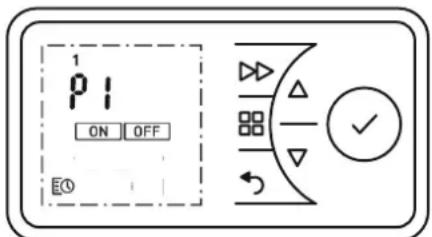

Mit Tasten oder Tag auswahlen. Taste ENTER betätigten. P1 (Programm 1) blinkt.
Taste ENTER drucken. Einschaltzeit blinkt.
Taste ENTER drücken. Stundenanzeige blinkt.
Mit Tasten oder Stunden einstellen. Taste ENTER betätigten. Minutenanzeige blinkt.
Mit Tasten oder Minuten einstellen. Taste ENTER betätigen. Raumtemperatur blinkt.
Mit Tasten oder Temperatur einstellen. Taste ENTER betätigten. Ausschaltzeit blinkt.
Taste ENTER drücken. Stundenanzeige blinkt.
Mit Tasten oder Stunden einstellen. Taste ENTER betätigten. Minutenanzeige blinkt.
Mit Tasten oder Minuten einstellen. Taste ENTER betätigten. P2 (Programm 2) blinkt.
Die Programme P2, P3 und P4 können auf gleiche Weise eingestellt werden.
Um die neu eingestellen Programme P1 - P4 auf weitere Tage zu kopieren, drücken Sie die Taste ENTER. Die Anzeige COPY blinkt.
Taste ENTER betätigten. Anzeige COPY entscheidt dauerhaft. Wochentag blinkt.
Mit Tasten oder weitere Wochentage auswahlen. Jeweils mit Taste ENTER betätigten.
Die ausgewählten Wochentage, werden am oberen Rand des Displays angezeigt.
Zum Beenden mit Tasten oder COPY auswahlen. Die Anzeige COPY blinkt.
Taste ENTER betätigten. Die Einstellungen werden gespeichert. Symbol ON blinkt.
Taste ZURUCK betätigten, um zur Standardanzeige zurückzukehren.
4.7.3 Manueller Betrieb
HINWEIS
Im manuellen Betrieb ist der Timer Wochenprogramm deaktiviert.
Die Vorgabe der Raumtemperatur erfolgt manuell.
Drucken Sie die Taste MENU.

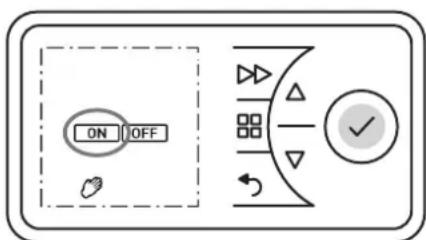

Mit Tasten oder Symbol HAND auswahlen. Symbol HAND blinkt. Taste ENTER drucken.
Das Symbol ON blinkt. Taste ENTER drucken.
Mit Tasten oder Baumtemperatur einstellen.
4.7.4 Frostschutz
Vorgabe einer Frostschutztemperatur von 7^ für die folgenden 24 Stunden.
Taste MENü betätigen.

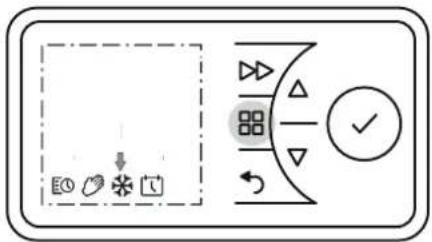

Mit Tasten oder Symbol FROST auswahlen. Symbol FROST blinkt. Taste ENTER drucken. Anzeige Symbol FROST und Temperatur 7^
4.7.5 Rücklauf-Timer
Der Rücklauf-Timer erfolgsrecht es dem Benutzer, ein einmaliges, zeitlich begrenztes Heizprogramm zu aktivieren.
Taste MENU drucken. Symbol TIMER blinkt.
Taste ENTER betätigen. Symbol ON blinkt.
Mit Tasten oder Symbol OFF auswahlen. Symbol OFF blinkt.
Taste ENTER betätigen Heizbetrieb Aus.
Taste VORZUG betätig. Heizbetrieb erfolgt für 30 Minuten (Werkseinstellung).
Bei Bedarf Raumtemperatur mit den Tasten oder verändern.
Zum vorzeitigen Beenden Heizgerät ausschalten.
Heizdauer Rücklauf-Timer
Die maximale Heizdauer, werkseitig auf 2 Stunden begrenzt und in vier Stufen zu je 30 Minuten veränderbar, kann wie in der Tabelle dargestellt angepasst werden.

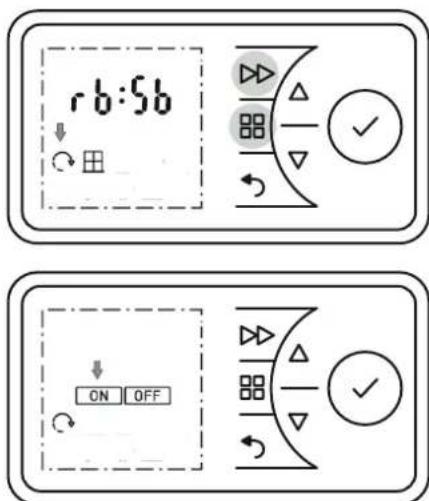

Taste MENU und Taste VORZUG fünf Sekunden lang gedrück halten.

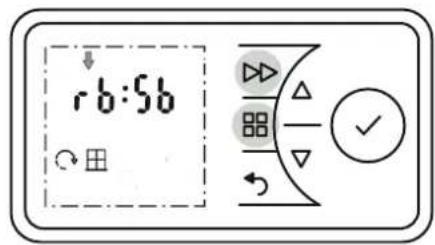

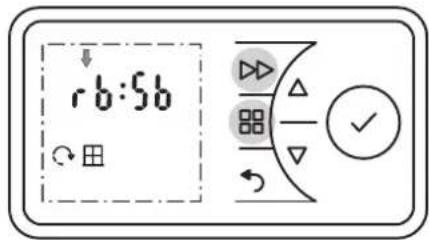

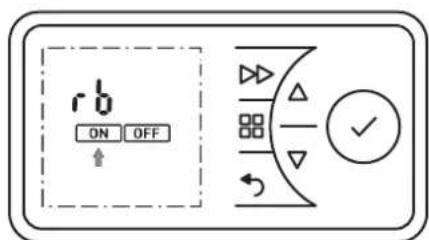

Anzeiger rb blinkt.

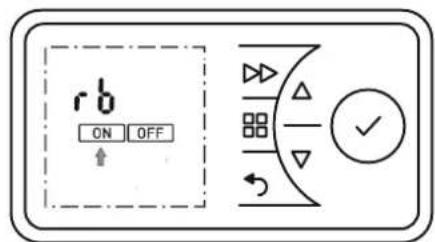

Taste ENTER drucken. Das Symbol ON blinkt.
Taste ENTER drucken. Das Heizdauer-Programm blinkt. Varianten siehe Tabelle, linke Spalte (Werkseinstellung 2 h).
Mit Tasten oder das gewünschte Heizdauer-Programm auswahlen. Taste ENTER drücken. Die Raumtemperatur blinkt.
Mit Tasten oder Raumtemperatur einstellen und mit ENTER bestätigten.
Taste ZURUCK betätigten, um zur Standardanzeige zurückzukehren.
| Heizdauer-Programm | Taste VORZUG betätigten: | |||
| 1 mal 2 | mal 3 mal | 4 mal | ||
| 30 Min. 00:15 | 00:20 00 | :25 00:30 | ||
| 01:00 h 00:15 | 00:30 00 | :45 01:00 | ||
| 01:30 h 00:15 | 00:30 01 | :00 01:30 | ||
| 02:00 h(werkseitig) | 00:30 01 | :00 01:30 | 02:00 | |
| 04:00 h 01:00 | 02:00 03 | :00 04:00 | ||
| 06:00 h 01:30 | 03:00 04 | :30 06:00 | ||
| 08:00 h 02:00 | 04:00 06 | :00 08:00 | ||
4.7.6 Mindest-Raumtemperatur
Mit dieser Funktion kann sichergestellt werden, dass beispiselsweise im Timer-Betrieb (Wochenprogramm) auch während der OFF-Zeiten eine Mindest-Raum-temperatur vorgegeben wird.
HINWEIS
Die Vorgabe gilt auch für die Funktion Rücklauf-Timer. Frostschutzbetrieb hat Vorrang.
Taste MENU und Taste VORZUG f芮f Sekunden lang gedrück halten. Anzeige rb blinkt.

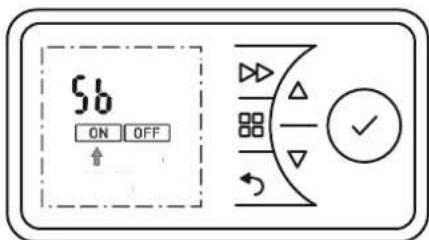

Taste drucken. Das Anzeige Sb blinkt.
Taste ENTER drucken. Das Symbol ON blinkt.
Taste ENTER drucken. Die Mindest-Raumtemperatur (werkseitig 16^ ) blinkt.
Mit Tasten oder die Mindest-Raumtemperatur einstehen und mit ENTER bestätigten.
Taste ZURUCK betätigen, um zur Standardanzeige zurückzukehren.
4.7.7 Adapter Start
These Funktion gewährleistet, dass die eingestellte Raumtemperatur exakt zu Beginn der Einschaltzeit erreicht ist, z.B. in Verbindung mit einem Zeit-Programm.
Beispiel:
Im Timermenü ist für 07:00 Uhr eine Soll-Raumtemperatur von 22^ vorgegeben. Die aktuelle Raumtemperatur beträgt 17^ . Das Heizgerät schaltet entsprechend früherzeitig ein, damit die vorgegebene Raumtemperatur von 22^ zum Zeitpunkt 07:00 Uhr erreicht wird.

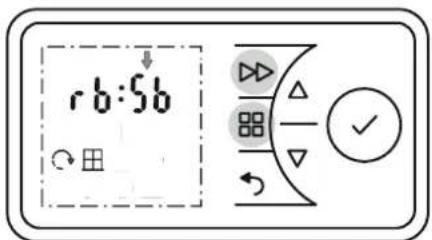

Taste MENU und Taste VORZUG fünf Sekunden lang gedrück halten.
Anzeiger rb blinkt.
Mit Tasten oder Symbol ADAPTIVER START auswahlen. Symbol blinkt.
Taste ENTER drucken.
Mit Tasten oder ON oder OFF wahlen, um die Funktion ein- oder auszuschalten.
Taste ZURUCK betätigten, um zur Standardanzeige zurückzukehren.
4.8 Optionen
4.8.1 Umstellung Sommer-/ Winterzeit
Die Uhr wechselt automatisch zwischen Sommer- und Winterzeit. Diese Funktion kann manuell deaktiviert oder aktiviert werden.
Taste MENU drucken. Symbol TIMER blinkt.

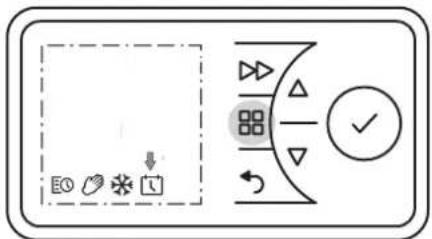

Mit Tasten oder Symbol DATUM & ZEIT auswahlen. Symbol blinkt.
Taste ENTER drucken. Die aktuelle Uhrzeit blinkt.

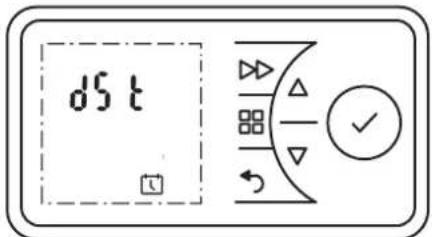

Taste drucken. Das Anzeige dSt blinkt.
Taste ENTER drucken. Das Symbol ON blinkt.
Mit Tasten oder ON oder OFF wahlen, um die Funktion ein- oder auszuschalten.
Mit ENTER bestätig.
Taste ZURUCK betätigten, um zur Standardanzeige zurückzukehren.
4.8.2 Audio-Taste
Ton-Rückmeldung bei Betätigung einer Taste.
Taste MENU, Taste ZURÜCK und Taste ENTER fünf Sekunden lang gedrück halten.

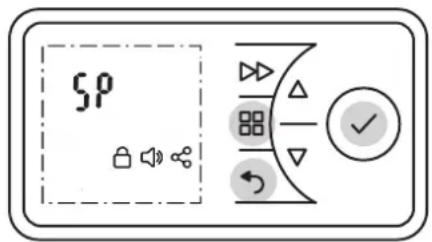

Anzeige SP blinkt.

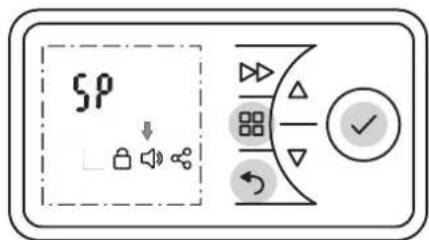

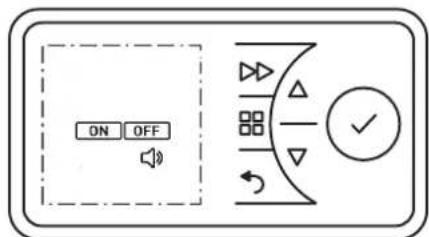

Mit Tasten oder Symbol TON auswahlen. Symbol blinkt.
Taste ENTER drucken.
Mit Tasten oder ON oder OFF wahlen, um die Funktion ein- oder auszuschalten.
Taste ZURUCK betätigten, um zur Standardanzeige zurückzukehren.
4.8.3 Temperatur-Einheit, Maximal-Temperatur
In diesen Menu können zwei Funktionen eingestellt werden:

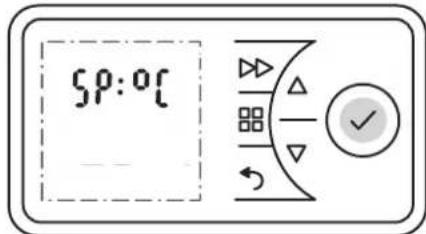

Anzeige Temperatur-Einheit
Anzeige wahlbar zwischen Grad Celsius und Grad Fahrenheit.
Taste MENU, Taste ZURUCK und Taste ENTER fünf Sekunden lang gedrück halten.
Anzeige SP blinkt.
Taste ENTER drucken. Anzeige ^ C blinkt.
Mit Tasten oder ^ C oder F auswahlen.
HINWEIS
In den meisten europäischen Ländern ist die Temperaturinheit ^ C gebrachtechlich.
Maximal-Temperatur
Einstellbare Maximaltemperatur festlegen.
Taste ENTER drucken. Anzeige Maximal-Temperatur blinkt
Mit Tasten oder einstellbare Maximaltemperatur vorgegeben.
Mit ENTER bestätig.
Taste ZURUCK betätigten, um zur Standardanzeige zurückzukehren.

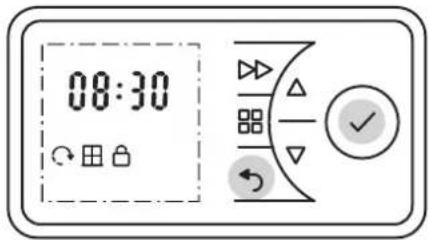

4.8.4 Tastensperre
Mit dieser Funktion konnen Sie die Bedienelemente sperren.
Taste ZURück und Taste ENTER drei Sekunden lang gedrückt halten.
Das Symbol GEPERT entscheid in der Anzeige.
Zum Entsperren Taste ZURUCK und Taste ENTER erneut drei Sekunden lang gedrückt halten.
HINWEIS
Wenn die Tastensperre aktiviert ist, können keine Einstellungen vorgenommen werden.

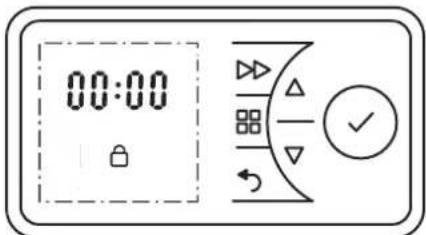

4.8.5 Funktionen einschränken
Die Funktionen Rücklauf-Timer und die Verstellung der Werte für die Mindest- bzw. Maximal-Temperatur können mit einem Code gesetzt werden.
Die Sperre erfolgt über das Festlegen und Eingeben eines vierstelligen Codes.
Taste MENU, Taste ZURUCK und Taste ENTER 10 Sekunden lang gedrück halten. Anzeige SP blinkt.
Mit Taste oder Symbol TASTENSPERRE auswahlen.
Mit ENTER bestätigen. Erste Stelle blinkt.
Mit Taste oder die ersten Stelle des Nummerncodes zwischen 0 bis 9 einstellen.
Taste ENTER drucken.
In gleicher Weise die Stellen 2, 3 und 4 des Nummerncodes einstehen.
Taste ENTER drücken. Die Funktionen Rücklauf-Timer (rb) und Mindest-/Maximal-Temperatur (SP) sind gespert.
Taste ZURUCK betätigen, um zur Standardanzeige zurückzukehren.

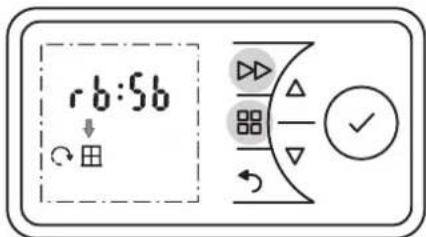

4.8.6 Fenster-Überwachung
Das Raumheizgerät ist mit einer Überwachungsfunktion ausgestattet, die erkennt, ob durch ein geöffnetes Fensterunnotig Energie verbraucht wird. In this sem Fall reduziert das Heizgerät die Heizleistung. Die Funktion FENSTER-ÜBERWACHUNG ist werkseitig aktiviert.
HINWEIS
In nicht isolierten oder zugigen Räumen kann die Raumtemperatur schnell absinken,ebinso bei nicht ausreichend dimensionierten Heizgeräten. In thisem Fall die Funktion Fenster-Überwachung deaktivieren.
So aktivieren bzw. deaktivieren Sie diese Funktion:
Taste MENU und Taste VORZUG f芮f Sekunden lang gedrückt halten.
Anzeiger rb blinkt.
Mit Tasten oder Symbol FENSTER auswahlen. Symbol blinkt.

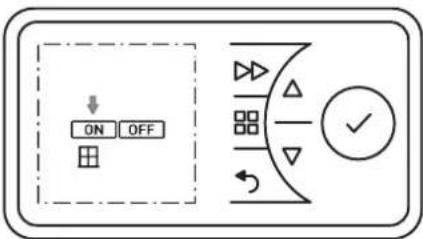

Taste ENTER drucken. Das Symbol ON blinkt.
Mit Tasten oder Symbol ON oder OFF auswahlen. Symbol blinkt.
Taste ENTER drucken.
Taste ZURUCK betätigten, um zur Standardanzeige zurückzukehren.

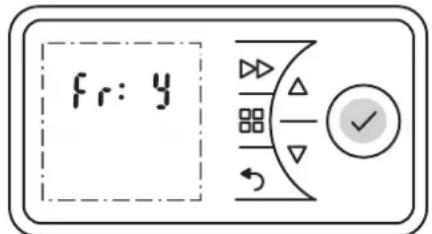

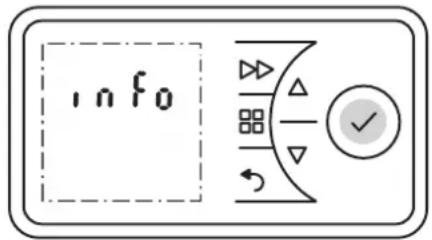

4.8.7 Rücksetzen auf Werkseinstellung
Setzt alle durch den Benutzer vorgenommen Einstellungen auf die voreingestellten Werkseinstellungen zurück.
Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige INFO blinkt.
Mit Tasten oder Anzeige Fr auswahlen. Symbol blinkt.
Taste ENTER betätigen. Anzeige N (= nein) blinkt.
Mit Tasten oder Anzeige Y auswahlen. Symbol blinkt.
Taste ENTER drücken. Alle Werte werden auf Werkseinstellung zurückgesetzt.
Einstellungen Uhrzeit und Datum vornehmen.

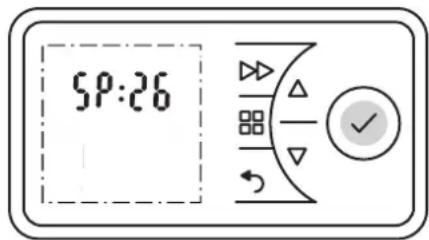

4.8.8 Sollwert erhöhen
Das Raumheizgerät wird werkseitig mit einem einstellbaren Temperaturbereich von 7^ bis 26^ ausgeliefert. Der obere Grenzwert kann bei Bedarf erhöht (maximal 32^ ) oder abgesenkt werden.
Taste MENU, Taste ZURUCK und Taste ENTER fünf Sekunden lang gedrück halten.
Anzeige SP blinkt.
Taste ENTER drucken. Anzeige ^ C blinkt.
Taste ENTER drücken. Anzeige 26 (werkseitig ein-gestellter Grenzwert) blinkt.
Mit Tasten oder gewünschten Grenzwert erhöhen oder absenken.
Taste ENTER drucken.
Taste ZURUCK betätigten, um zur Standardanzeige zurückzukehren.
4.8.9 Serviceinformationen
HINWEIS
These Informationen sind ausschließlich für den Service-Techniker bestimmt.
Folgende Informationen können angezeigt werden:
UI-Nummer: Service-Nummer Display
CC-Nummer: Service-Nummer Elektronik
ID-Nummer: Service-Nummer Heizgerät
Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige INFO blinkt.
Mit Tasten oder Anzeige Ui, CC oder id auswahlen.
Taste ZURUCK zweimal betätigten, um zur Standardanzeige zugrückzukehren.
HINWEIS
Anzeige id ist ein Code mit 12 Stellen. Die ersten 4 Stellen werden auf Ebene 1 angezeigt. Mit den Tassen oder kann die{nachste Ebene (2,3) ausgewählten werden.
5. Überhitzungsschutz
Zu Ihrer Sicherheit ist das Heizgerät mit einem Überhitzungsschutz ausgerüstet. Wirde die Luftzirkulation gestört (z.B. durch Verhängen oder Zustellen des Luftgitters), so schaltet das Gerät automatisch ab.
In diesen Fall sollte die Stromversorgung des Heizgerätes für einige Minuten unterbrochen werden (Steckerziehen, Sicherung ausschalten), damit sich das Gerät ausreichend abkühlen kann.
Vor Wiederinbetriebnahme des Gerätes Ursachen für das Ansprechen des Überhitzungsschutzes beseitigen.
6. Wartung
Zur Wartung muss das Gerät vom Netz getrennt und abgekühlt sein.
Die Außenende ite kann durch Abwischen mit einem weichen, feuchten Lappen gereinigt werden. Zur Reinigung keine Scheuerpulver oder Mobelpituren verwenden, da diese die Oberflache beschädigen konnen.
Staubansammlungen im Gerät können von außen mit einem Staubsauger entwickert werden.
7. Störungen
Erscheint im Display die Anzeige Err, liegt eine Störung vor.
| Anzeige Bedeutung Maßnahmen | |
| Err1 Temperatur-Sen-sor defekt. | Werk-Kundendienstverständigen. |
| Err2 Fenster-Überwa-chung ausgelöst. | Fenster schreiben.Störmdlunglöschen.Gegebenenfalls Funktion deaktivieren, siehe Kapitel 4.8.6 |
| Err3 Heizgerät über-hitzt. | siehe Kapitel 5.Störmdlunglöschen. |
| Err4 Umgebungstem-peratur über-schritten. | Werk-Kundendienstverständigen. |
| Err9 Zeitverlust. Störmdlunglöschen.Zeit erneut eingeben. | |
| Err10 Heizelementdefekt. | Werk-Kundendienstverständigen. |
Störmdellung loschen
Taste ENTER zehn Sekunden lang gedrückt halten. Anzeige Err erlischt.
Gerat ist wieder Funktionsbereit.
Falls Fehler erneut auftritt, Werk-Kundendienst verstandigen.
8. Garantie
Für diese Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen.
9. Recycling
Das Gerätarf nicht im allgemeinen Hausmull entsorgt werden.itte fuhren Sie das Gerät am Ende seiner Lebensdauer den zur Verfugung stehenden Sammelstellen zu.
10. Technische Daten
| Gerätotyp | PLX 050E,PLX 075E | PLX 100E,PLX 150E | PLX 200E,PLX250E/300E | |
| Nennspannung | 1/N/PE, 230 - 240 V~ | |||
| Schutzart | IP24, spritzwassergeschützt | |||
| Abmessungen(B x H x T) | 450 x 430x 108 mm,620 x 430x 108 mm | 620 x 430x 108 mm,690 x 430x 108 mm | 860 x 430x 108 mm,860 x 430x 143 mm | |
| Gewicht | 4,8 kg,6,2 kg | 6,2 kg,6,6 kg | 8,0 kg,8,6 kg | |
| Wärmeleistung | ||||
| Nennwärme-leistung | Pnom | 0,5 kW,0,75 kW | 1,0 kW,1,5 kW | 2,0 kW,3,0 kW |
| Mindestwärme-leistung(Richtwert) | Pmin | 0,5 kW,0,75 kW | 1,0 kW,1,5 kW | 2,0 kW,3,0 kW |
| MaximalekontinuierlicheWärmeleistung | Pmax, C | 0,5 kW,0,75 kW | 1,0 kW,1,5 kW | 2,0 kW,3,0 kW |
| Eigenverbrauch | ||||
| Bei Nenn-wärmeleistung | eImax | 0,0 W 0,0 | W 0,0 W | |
| Bei Mindest-wärmeleistung | eImin | 0,0 W 0,0 | W 0,0 W | |
| Im Bereitschaftszustand | eISB | 0,5 W 0,5 | W 0,5 W | |
| Regelorgan für Wärmeabgabe | ||||
| Elektronischer Raumtemperaturregler mit Wochenprogramm, Fenster-Überwachung, adaptive Regelung desHeizbeginns und Betriebszeitbegrenzung | ||||
Częsci zamienne w firmie Glen Dimplex Deutschland GmbH möglich zamówic w Internecie pod adressem: www.dimplex.de/ersatzteile.html
