Caractéristiques techniques	Dimensions : 75 cm de large, 30 cm de profondeur
Type de hotte	Hotte encastrable
Débit d'aspiration	Jusqu'à 600 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	LED intégré
Filtration	Filtres à charbon et filtres métalliques lavables
Utilisation	Contrôle tactile, fonctionnement silencieux
Maintenance	Filtres lavables en machine, nettoyage facile
Sécurité	Protection contre la surchauffe
Informations générales	Design moderne, installation facile, garantie constructeur

FOIRE AUX QUESTIONS - Phantom 7540 NOVY

Comment installer la hotte NOVY Phantom 7540 ?

Pour installer la hotte, suivez le manuel d'installation inclus. Assurez-vous que la hotte est fixée à une hauteur d'au moins 65 cm au-dessus de la cuisinière à gaz et 55 cm au-dessus d'une plaque électrique.

Comment nettoyer les filtres de la hotte NOVY Phantom 7540 ?

Les filtres à graisse peuvent être nettoyés au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Assurez-vous de les rincer et de les laisser sécher complètement avant de les remettre en place.

La hotte émet un bruit anormal, que faire ?

Vérifiez que la hotte est correctement installée et que tous les éléments sont bien fixés. Si le bruit persiste, contactez le service client NOVY pour une assistance supplémentaire.

Comment activer le mode de recyclage de la hotte ?

Pour activer le mode de recyclage, assurez-vous que le filtre à charbon est installé. Ensuite, sélectionnez le mode de recyclage dans les paramètres de la hotte via le panneau de contrôle.

Quels types de filtres sont compatibles avec la NOVY Phantom 7540 ?

La NOVY Phantom 7540 utilise des filtres à graisse métalliques et des filtres à charbon pour le mode de recyclage. Assurez-vous d'utiliser des filtres d'origine NOVY pour garantir un fonctionnement optimal.

Comment régler l'éclairage de la hotte ?

L'éclairage de la hotte peut être ajusté via le panneau de contrôle. Appuyez sur le bouton d'éclairage pour changer l'intensité ou éteindre les lumières.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, consultez le service client NOVY.

La hotte ne semble pas aspirer correctement, que faire ?

Vérifiez que les filtres sont propres et correctement installés. Assurez-vous également que le conduit d'évacuation n'est pas obstrué. Si le problème persiste, contactez le service client.

Où puis-je trouver les pièces de rechange pour la NOVY Phantom 7540 ?

Les pièces de rechange peuvent être commandées auprès du service client NOVY ou chez des revendeurs agréés. Assurez-vous d'avoir le numéro de modèle à portée de main.

MODE D'EMPLOI Phantom 7540 NOVY

2.1 Utilisation de l'appareil 15
2.2 Activation et déactivation de l'aspiration 15
2.3 Eclairage 16
2.4 Telecommande 16
2.5 InTouch 17
2.6 Fonctionnement à l'aide de l'application mobile 17

3 Nettoyage et entretien 17

3.1 Entretien général 17

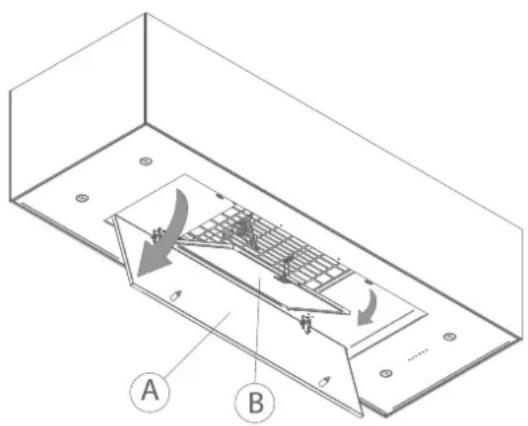

3.3 Filtre a graisse 18

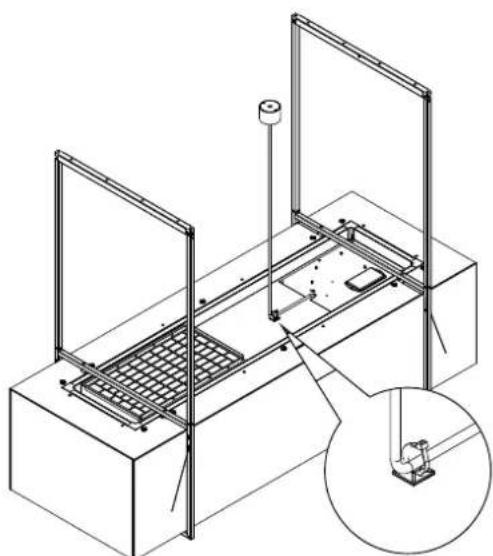

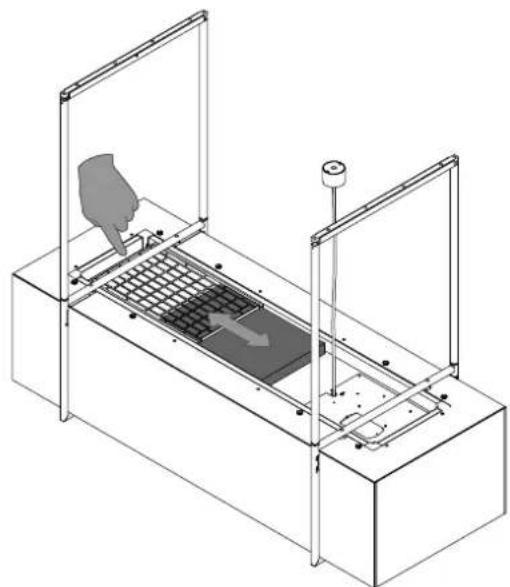

3.4 Filtre monobloc de recyclage de I'air 19
3.5 Replacement des piles 20
3.6 Service 20

4 Quickguide 21

4.1 Reglages 21
4.2 Indications 21

1 PRESCRIPTIONS DE SECURITE ET D'UTILISATION

Vous trouvezez plus d'informations sur les produits,
accessoires et services Novy sur Internet: www.novy.com

Ceci est le mode d'emploi de l'appareil identifié en première page. La notice de montage est un livre séparé, fourni avec l'appareil.

Ce mode d'emploi utilise un certain nombre de symboles.
Voutrouverez ci-dessous la signification de ces symboles.

Symbole	SignificationAction
	Indication Expl	cation d'une indication apparaissant sur l'appareil
	Avertissement	Ce symbole signale un conseil important ou une situation dangereuse

Respectez ces instructions pour éviter les blessures et les dommages matériels.

gnes de sécurité techniques

• Cet apparéil est conforme aux règles de sécurité en vigueur. Toutefois, une utilisation non conforme peut entrainer des blessures corporelles et endommager l' apparéil.
• Quillez tire attentivement le mode d'emploi et la notice de montage avant d'installer et de mettre en service cet apparéil. Vous y trouvrez des informations importantes pour le montage et l'utilisation de l' apparéil.
• La sécurité n'est garantie que si l'appareil est correctement installé conformément à la notice de montage. L'instantiateur est responsable du bon fonctionnement sur le lieu d'installation.
  L'appareil est exclusivement destiné à un usage domestique (préparation d'aliments), à l'exclusion de tout autre usage domestique, commercial ou industriel. N'utilise pas l'appareil en extérieur.
• Vérifiez l'etat de l'appareil et du matériel de montage des que vous les sortez de l'emballage. Retirez l'appareil de l'emballage avec précaution. N'utilise pas de couteaux pointus pour ouvrir l'emballage.
• Si l'appareil est endommagé, ne l'installez pas et contactez Novy.
• Conserve soigneusement cette notice et remetteze-le à la personne qui pourrait utiliser l'appareil après vous.
• Novy n'est pas responsable des dommages resultant d'un montage, d'un raccordement, d'une utilisation ou d'un maniement incorrects.
• Ne touchez pas les éléments sous tension.
• Ne pas transformer ni modifier l'appareil.
• Retirez les étiquettes et les autocollants qui ont été apposés sur l'appareil et mentionnant des conseils d'utilisation ou de montage. L'étiquette d'identification se trouve à l'intérieur de l'appareil, derrière le filtré àGRAisse; ne la retirez pas.

ignes de sécurité en cas d'enfants à la vie

• Le matériel d'emballage de l'appareil présente un risque pour les enfants. Ne les laissez pas journé avec le matériel d'emballage. Gardez les matériaux d'emballage hors de portée des enfants.
• Les enfants de plus de 8 ans ne peuvent utiliser cet apparéil que sous la surveillance d'une personne responsable de leur sécurité ou s'ils sont formés à son'utilisation dans des conditions sûres.
• Surveillance les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
• Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cable de raccordement.
• Le nettoyage et l'entertien de l'appareil ne doit pas etre effectués par des enfants.
  L'éclairage de l'appareil est très intense et peut endomager les yeux. Veillez à ce que les bébés en particulier ne regardent pas directement dans les lampes.
• Vaillez à conserver les piles hors de portée des enfants.
  Ne permettez pas aux enfants de replacer les piles sans surveillance.

nes de sécurité lors de l'utilisationbareil

• Les personnes dont les capacités physiques, sensorielles ou mentalles sont réduites ou les personnes qui manquent de connaissances ou d'expérience ne peuvent utiliser cet apparéil que sous la surveillance d'une personne responsable de leur sécurité ou s'ilts sont formés à son'utilisation dans des conditions sûres.
• Faire flamber sous l'appareil n'est en�除cun cas autorise.
• Lorsque vous faites cuire, roir, griller ou frire, restez toujours à proximite. L'huile et la graisse surchauffées peuvent rapidement s'enflammer et endommager la hotte aspirante.
• Nettoyez égulierrement le filtré àGRAISSSE selon les instructions de ce mode d'emploi. Le non-respect des instructions de nettoyage entraîne des dépôts de GRAISSÉ dans le filtré, ce qui occasionne un risque d'incendie.
• N'utilisez jamais l'appareil sans les filtres à graisse, pour empêcher que la saleté et la graisse ne pénétret plus loin dans l'appareil, ce qui pourrait eventulement affecter ses performances et son fonctionnement.
• En cas d'incendie, eteignez toujours voter applaireil.
  N'eteignez jamais les graisses enflammées avec de l'eau, mais couvrez la casserole avec un couvercle approprié ou une couverture anti-feu.
• Veuillez noter que certaines parties de l'appareil qui sont facilement accessibles peuventvenir chaudes pendant la cuisson.
• Les brûleurs à gaz peuvent accumulator beaucoup de chaleur lorsqu'ils fonctionnent. Veillez à ce que cette chaleur n'augmente pas trop dans la hotte de cuisine. La hotte de cuisine, lorsqu'elle est installée au-dessus des brûleurs à gaz, peut être endommagée ou prendre feu.
• Ne faites fonctionner les brûleurs à gaz qu'avec des ustensiles de cuisine.

• Éteignez les brûleurs à gaz lorsque vous retirez les ustensiles de cuisine.

• Lorsque vous utilisez plusieurs brûleurs à gaz en même temps, réglez la hotte de cuisine sur la position 2 ou plus.

• Ne faites jamais fonctionner les grands brûleurs de plus de 5 kW avec la flamme la plus élevé pendant plus de 15 minutes (par exemple le brûleur wok).

Pour éliminer efficacement les vapeurs de cuisson, allumez l'appareil quelques minutes avant le début de la cuisson.
- Si l'appareil est équipé d'une fonction d'arrêt différé, utilisez-la. Les instructions concernant la fonction d'arrêt différé sont décrites dans le présence mode d'emploi.

• Évitez tout courant d'air au-dessus du plan de cuisson.

• Placez vos ustensiles de cuisson de manie à ce que les vapeurs montantes viennent directement sous la surface d'aspiration de la hotte.
  Cuisson par induction églez l'intensité de l'appareil et de la plaque de cuisson la plus)basse possible afin de réduire la surproduction de vapeurs.

• Si l'appareil est équipé d'un carter, assurez-vous que celui-ci est toujours bien fermé. Veillez à ce qu'il soit bien maintainu dans les pince et ne puisse pas se détacher. Lors de l'ouverture du carter, ne placez pas vos mains du côte des chamières pour éviter tout risque de pincement.

• Ne placez pas d'objets sur l'appareil, ils pouraient tomber et provoquer une situation dangereuse.
• Si un cable de suspension est endommagé, n'utilise pas la hotte aspirante. Les cables de suspension ne peuvent être remplaces que par un professionnel qualifié.
• Les câbles de suspension peuvent être endommagés par une tension excessive. Ne laissez pas la hotte de la cusinière se balancer. Ne tirez pas sur les câbles.
• Les objets placés sur l'appaïl peuvent surcharger les éléments de fixation. L'unité peut alors être déplacée vers tomber. Ne placeaucun objectur l'appareil.

Quelle que soit la taille de la cuisine ou de l'espace ouvert, seule une quantité d'air égale à la quantité d'air entrant peut être extraite de l'espace. Une arrivée d'air insuffisante peut entraîner une perte d'efficacité de 50% et plus.

[!] Si l'extraction est utilisée conjointement avec un système de combustion (par exemple poèles à gaz, à mazout, à bois ou à charbon, chaudières à gaz, chaudières à eau chaude au gaz, plaques de cuisson au gaz et jours à gaz), les gaz de combustion peuvent être aspirés et entraîner un empoisonnement.

Un système de combustion utilise l'air d'une piece comme air de combustion. Il en résultat des gaz de combustion qui sont transportés à l'extérieur par une installation d'évacuation.

L'appareil aspire l'air de la cuisine et des pieces adjacentes. Si I arrivée d'air n'est pas suffisante, une dépression se cree. Les gaz toxiques sont alors reinjectés dans I'espace par la cheminée ou le conduit de fumee.

Lors de l'utilisation simultanée de l'appareil et d'appareils de combustion dans la même piece, la dépression dans lapiece ne peut pas dépasser 4 Pa (= 0,04 mbar). La dépression peut être évitee avec des ouvertures non obturables (par exemple dans des fenêtres ou des portes, en combinaison avec un boitier de ventilation dans le mur) qui permettent de faire entrer suffisamment d'air dans la piece.

Faites évaluer l'ensemble du système de ventilation de votre maison par un professionnel et faites-vous remettre une proposition de mesures appropriées en ce qui concerne l'avillée d'air.

Lors de l'utilisation de l'appareil avec un (bloc-)moteur interne ou externe avec sortie d'air vers l'extérieur, il doit y avoir une arrivée d'air suffisante dans la pierce ou l'appareil est monté/posé, pour que de l'air frais puisse y circuler. L'air frais peut être fourni en entrouvrant une fenetre, en ouvrant une porte ou en installing une grille d'alimentation.

Dans le cas d'un apparéil avec recirculation, il doit également y avoir un minimum de ventilation dans la piece ou l' apparéil est installé. La ventilation peut se faire en activant la ventilation générale dans l'habitation ou en entrouvrant une fenêtre ou en ouvrant une porte.

Un certain nombre d'appareils sont équipés d'une connexion pour interrupteur de contact de fenêtre (voir les specifications techniques de votre apparéil). Si l' apparéil doit fonctionner en même temps qu'un apparéil de chauffage qui a besoin d'air de la piece et si l'apport d'air frais nécessaire ne peut se faire que par une fenêtre ouverte, il est possible de connecter un interrupteur de contact de fenêtre (non fourni) sur l' apparéil. Cet interrupteur empêche l' apparéil de fonctionner quand la fenêtre n'est pas ouverte. Dans ce cas, le ventilateur ne peut pas être enclenché. Contactez votre installerateur pour placer l'accèsoir adapted à votre apparéil.

tions pour ne pas endommager l'appareil

• La notice de montage déscrit la méthode de montage correcte. Lisez attentivement ces instructions.
• L'installation et le raccordement électrique de l'appareil doivent être confiés à un professionnelnel qualifié.
• NOVY ne peut être tenue responsable d'un dommage éventuel résultat d'une installation ou d'un raccordement incorrect.
• Verifiez la distance entre la surface de cuisson et l'appareil. Les hauteurs minimale et maximale sont spécifiées dans la notice de montage

tions en cas de defectuosité

• Si un defaulted est détecté, éteignez l'appareil et coupez l'alimentation électrique.
• Les réparations ne doivent être effectuées que par du personnel spécialisé. N'ouvrez enaucun cas l'appareil vous-même.Contactez le service après-vente de Novy

PROTECTION DE L'ENVIRONNEMENT

Conseils pour economiser l'énergie

Le nouvel apparéil est particulièrement performant et économique en énergie. Voici quelques conseils pour rendre votre apparéil encore plus performant et économique en énergie.

• Allumez l'appareil à la vitesse la plus bajo lorsque vous commencez à cuisiner afin de réguler le taux d'humidité et d'éliminer les odeurs de cuisine.
• Utilisez la vitesse la plus élevé uniquement lorsque cela s'avere réellement indispensable.
• Augmenteza vitesse de l'appareil uniquement lorsque la quantité de vapeur l'exige.
• fillez au maintien de la propriété du / des filtre(s) afin d'optimiser la filtration des graisses et l'efficacité du filtrage des odeurs.
• Lorsque le dégagement de vapeur est important, passes à temps vers un programme de puissance plus élevé. Cela est plus efficace que d'essayer d'utiliser longtemps l'appareil en récapierant des vapeurs qui se sont déjà dispersées dans la cuisine.
• Ne laisses pas fonctionner l'appaill inutillement après la cuisson.
• Éteignez l'éclairage lorsque vous quittez la cuisine ou lorsque la lumière est suffisante dans la cuisine.
• Révoyez une arrivée d'air suffisante dans la pièce pour que l'appareil puisse fonctionner de manière efficace et économique en énergie.
• Placez des couvees sur les casseroles pour réduire les vapeurs de cuisson et la condensation.

Recyclage de l'emballage de transport et de l'ancien apparéil

Un emballage protège cet apparéil contre les dommages lors du transport. Les matérielles utilisés ne sont pas nocifs pour l'environnement et peuvent être recyclées. Optez pour une élimination des emballages respectue de l'environnement. Voitre apparéil contient également de nombreux matérielaux recyclables.

Par conséquent, les apparêls usages devraient être séparés des autres déchets. Le recyclage des apparêls usages organisé par votre fabricant s'effectue ainsi dans les valeurs conditions. Pour le recyclage de votre apparéil, veuillez vous reférer aux directives européennes sur les déchets électriques et Electroniques les plus récentes applicables. Renseignez-vous auprès de votre commune ou de votre revendeur pour connaître le point de collecte le plus proche pour votre vieil apparéil.

Tenez les apparèils usagés hors de portée des enfants.

Recyclage des piles

Ne jetez pas les piles avec les ordures menagères. Renseignez-vous auprès de votre commune ou de votre revendeur pour connaître le point de collecte le plus proche pour les piles usages. Tenez les piles hors de portée des enfants.

2 CONTROLES ET FONCTIONS

2.1 Utilisation de l'appareil

Vou pousse faire fonctionner la hotte de cuisine avec la télécommande fournie ou via l'application mobile Novy (application Novy Connect).

Pour en savoir plus sur l'application mobile Novy, voyage le paragraphe 2.6.

Fonctionnement à l'aide de la télécommande :

La télécommande de la hotte est préinstallée et prete à l'emploi.

Mode d'éclairage de cuisson allumé/eteint
2 Augmentation du niveau de vitesse
3 Réduction du niveau de vitesse
4 Interrupteur marche/arrêt
Mode d'éclairage d'ambiance allumé/enteint

Informations sur l'afficheur :

A LED tímoins blancs : niveau de vitesse 1, 2 ou 3
B LED tímoins blancs: réglage « Power »
LED témoin vert: nettoyer le filtré àGRAISSÉ
LED tímoin orange : remplacer le filtr de recirculation

2.2 Activation et désactivation de l'aspiration

Mise en marche et arrêt du ventilateur

Avec touche Chotte redemarre sur la derniere vitesse utilisee (eclairage mode de cuisson et/ou moteur).

• Trois LED témoins blancs à indiquent la position du niveau de vitesse, de un à trois.
  Le quatrième LED témoin blanc B signale le réglage « Power ». Le réglage « Power » n'est utilisé qu'en cas de fort développement d'odeur, de fumée ou de vapeur. Compte tenu du grand volume d'air brasse dans cette position, l'utilisation doit être réduite au minimum.
• Le réglage « Power » revient automatiquement au troisième niveau de vitesse après 6 minutes.
  -LaLEDalluméeindiquela vitesseactuelledu moteur.

Vitesse du moteur

Pour augmenter la vitesse du moteur, appuyez sur le bouton Pour réduire la vitesse du moteur, appuyez sur le bouton. La vitesse du moteur peut être régée selon 4 positions. Vous pouvez selectionner la position requise en fonction de la production de vapeur pendant la cuisson.

Désactivation de l'extraction avec le mode de temporisation

Pour régler le mode de temporisation, appuyez une fois sur le bouton

La première LED blanche de la vitesse du moteur clignote.
Le moteur continue à tourner pendant 30 minutes sur la position de ventilation continue. ÀpRES ce délambda, le moteur s'arrête. L'éclairage reste allumé en mode de cuisson.

Utilisez le temps d'arrêt différé de 30 minutes de façon à bien éliminer les odeurs de cuisson dans le filtre Monoblock.

Désactivation de l'extraction sans le mode de temporisation

Appuyez deux fois sur le bouton

Auto-Stop

Pour éviter que la hotte de cuisine ne reste allumée, le moteur se coupe automatiquement après 3 heures (uniquement si la commande n'a pas eté modifiée pendant ces 3 heures).

L'éclairage restera en mode d'ambiance.

Le moteur est équipé d'un contact thermique qui, en cas de surchaue et le moteur est arrêté. Àpres refroidissement, le moteur va remetre en marche. Determination de la surchaue et est nécessaire. Cela peut être du par exemple à des ammes dans le bac, la portée du moteur est bloquée si un objet a pénétré dans l'ouverture de déchargement qui l'a partiellement ou complètement fermée.

2.3 Éclairage

Pour l'éclairage, vous avez le choix entre le mode de cuisson et le mode d'ambiance. L'éclairage fonctionne independamment du moteur.

Mode de cuisson

Le mode de cuisson est le mode d'éclairage permettant de cusiner de manière optimale. Pour activer ou désactiver le mode de cuisson, appuyez sur la touche ou la touche.

Intensité lumineuse du mode de ciisson

Quand I'éclairage en mode de cuisson est activé, vous pouvez l'attenuer ou l'accentuer à votre gré en maintainant la touche enfoncée. Lorsque vous avez atteint l'intensité souhaïée, relâchez la touche

Vou ne pouvez pas attenuer totally l'intensite lumineuse du mode de cuisson car autrement, l'éclairage serait insuffisant pour pouvoir cuisiner.

Modification de la température de couleur en mode de cuisson

Vous pouvez regler la température de couleur sur une lumière froide en appuyant simultanément sur les touches et pendant 4 secondes. Lorsque vous avez atteint la température de couleur souhaitée, relâchez les deux touches.

Vous pouvez régler la température de couleur sur une lumière chaude en appuyant simultanément sur les touches et pendant 4 secondes. Lorsque vous avez atteint la température de couleur souhaitée, relâchez les deux touches.

Après extinction de l'éclairage en mode de cuisson, celui-ci retient la dernière valeur définie. Ainsi, la valeur qui a votre préférence sera reprise chaque fois que vous rallumerez l'éclairage.

Mode d'ambiance

Le mode éclairage d'ambiance est optimal pour creer une atmophère/agreable.

L'éclairage d'ambiance comprend 4 luminaires d'angle et l'éclairage vers le haut au-dessus de la hotte. Ceux-ci fonctionnent simultanément.

Pour allumer ou eteindre le mode eclairage d'ambiance, appuyez sur le bouton 5.

L'intensité des 4 spots d'angle et de l'éclairage vers le haut peut être régée indépendamment via l'application mobile Novy (Novy Connect app).

2.4 Telecommande

La télécommande est programmée à la livraison et préte pour usage.

Modification du code

Si la code selectionnée perturbe d'autres émetteurs, vous pouvez désirir un autre code sur la télécommande. Vous disposez d'un évientail de 10 codes.

Determination du code utilisé

Appuyez brievement et simultanement sur les boutons et de la télécommande.

Modification du code

• Appuyez (pendant environ 3 secondes) simultanément sur les boutons et de la télécommande jusqu'à ce que levoyant LED vert de la télécommande se mette à clignoter.

LevoyantLEDvertdeletelekommandeclignoteautandefoisquelenewaodequi aeteprogramme(anciencode+1).SiI'onsoushaiteunautorecode,il convientde repetercette operation (1 clignotement correspondau code 1,2 clignotements au code 2etc.10 codesdisponiblesau total).
Reliez la télécommande à la hotte à l'aide du bouton d'appariement. Le bouton d'apparlement noir est situé sur la partie supérieure de la hotte côte cordon d'alimentation. Appuyez sur le bouton d'apparlement noir

et le mode apparuiement sera actif pendant 3 minutes.

• Pendant ces 3 minutes, appuyez sur le bouton de la télécommande pour confirmer l'appariement. La hotte et la télécommande sont a present regliées l'une sur l'autre.

2.5 InTouch

La hotte aspirante possè de la fonction InTouch. Si vous avez une table de cuisson à induction de Novy disposant également de la fonction InTouch, vous pouvez commander la hotte aspirante à partir de cette-ci. La hotte aspirante peut aussi être utilisé avec une télécommande.

Programmer la fonction InTouch sur la plaque de cuisson à induction

La télécommande est doit d'abord agir sur la hotte aspi- rante. Si nécessaire, il sera possible d'adapter le code de la telecommande, comme il a ete decrit sous paragraphe 2.5.

• Branchez la plaque de cuisson sur la tension secteur.

• Touchez simultanément les touches et sur la plaque à induction, jusqu'à ce qu'un signal sonore soit audible (prox. 7 sec).
  -La plaque de cuisson recherche automatiquement le code de la hotte aspirante

• RTIENTEZ jusqu'à ce que l'éclairage de la hotte aspirante clignote, OU jusqu'au son de huit clics de la hotte (patientez, cela peut prendre un certain temps)
• Faites clignoter la lumière ou vous entendez le "clic"; appuyez immédiatement sur n'importe qu'elle touche InTouch du ou-sur plaque de cuisson à induction.
• Vous entendrez un "bip" pour confirmer la connexion entre les deux appareils.

Voussouspvez,àpresent,controler la hotte aspirante au moyen des touches sur la plaque a induction.

Pour plus d'informations sur l'utilisation des fonctions InTouch, reportez-vous au manuel InTouch de la table de cuisson.

2.6 Fonctionnement à l'aide de l'application mobile

Certaines des fonctions ne peuvent etre activées, modifiées ou consultées que via cette application mobile. Si l'application Novy est installee sur votre téléphone mobile, vous pouze la connecter à la hotte aspirante.

Si la hotte aspirante n'est pas connectee à votre smartphone, la hotte aspirante peut etre utilisee de maniere normale via la telecommande de la hotte elle-meme.

Jumelage

Pour jumeler l'application Novy à votre hotspot, vous doivent respecter les point suivants:

-La hotte aspirante doit etre connectee au secteur et allumee
- Avoir un smartphone ou une tablette avec une version actuelle du système d'exploitation iOS ou Android. Avoir

telecharge l'application Novy depuis votre boutique d'applications préféree
- Voiture hotte et votre smartphone doit etre a portee l'un de I'autre

L'application vous guidera tout au long de la procEDURE Suivez les instructions de l'application.

Certaines des fonctions ne peuvent etre activees, modifiees ou consultees que via cette application mobile.

3 NETTOYAGE ET ENTRETIEN

Suyez toutes les instructions telles que dé-crites dans le chapitre Prescriptions de sécurité et d'utilisation.
Sivier les instructions de nettoyage ci-dessous pour une durée de vie accrue de l'appareil et un fonctionnement optimal.
La plaque inférieure, le filtré àGRAISSES et le filtré à recirculation peuvent tomber lorsque vous les manipuez. Ils peuvent ainsi être endommages.Assurez-vous de tousjours bien tener la plaque inférieure et le(s) filtré(s) lorsque vous les manipuez.

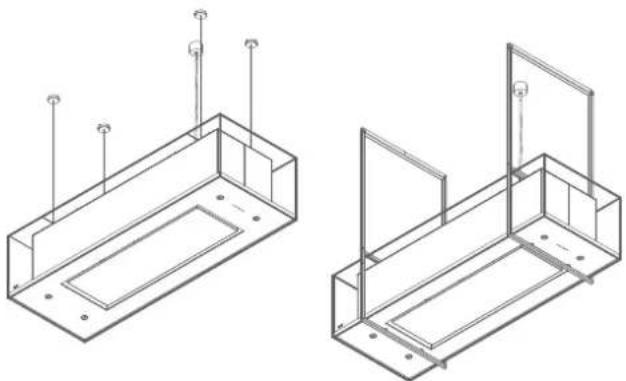

La botte est solidement fixee au plafond par des cables ou une ossature de suspension mais sa construction lui permet d'osciller legerement, de sorte que les chocs inattendus sont facilement absorbés sans dommage. Cela peut provoquer un mouvement de la hotte lors du nettoyage. Ne pas laisser la hotte se balancer et ne pas tirer sur les cables.
AVERTISSEMENT - Risque de blessure! Ouvrez et fermez lentement la plaque inférieure. Utilisez un escabeau stable et faites attention à la stabilité. Ne marchez pas sur la plaque de cuisson ou sur le plan de travail.

3.1 Entretien général

Lanssez refroidir suffisamment l'éclairage avant de procédé au nettoyage de la hotte.
Nutzsez jamais de produits agressifs, rayant ou qui contiennent du chloré.
Nulince pas de nettoyeur haute pression ni de nettoyeur vapeur.

Inox / Acier inoxydable

Nettoyer à l'aide d'un chiffon de nettoyage et un produit de nettoyage non agressif et sécher ensuite avec un chiffon doux. L'entretien de l'inox/acier inoxydable peut se faire avec le Novy cleaner (906060).

Pièces laquées de la hotte

Le nettoyage de la hotte peut se faire avec un chiffon humide et un détergent léger.

Verre

Nettoyer les surfaces vitrées de la hotte avec un chiffon doux et du produit de nettoyage pour les vitres.

Pour nettoyer l'intérieur de la structure en verre, retirez d'abord manuellement les vis en plastique du couvercle transparent.

Les vis sont situées sur la partie supérieure de la structure en verre.

Retirez le couvercle transparent.

Ensuite, les parties accessibles à l'intérieur de la structure en verre peuvent être nettoyées à la main.

Réassembléz les éléments dans l'ordre inverse.

3.2 Dépose de la plaque inférieure

Si la plaque inférieure doit être retiree de la hotte de cuisine à des fi ns de nettoyage, procedez comme suit :

• Saisissez la plaque inférieure par les extrémités gauche et droite.

• Inclinez lentement la plaque inférieure vers le bas tout en la maintainant bien.

• Dès que la plaque inférieure est positionnée à un angle de 90^ vers le bas, vous pouze la faire glisser vers la droite pour la retirer des channières. Ici, vous sentirez une certaine résistance. Faites-le avec précaution pour éviter d'endommager la hotte de cuisine. Veillez à toutes jours bien tener la plaque inférieure.

• La plaque inférieure peut être nettoyée à la main. Elle ne peut pas être nettoyée au lave-vaisse.

• Avant de remettre la plaque inférieure en place, nettoyez les parties accessibles à l'intérieur de la hotte de cuisine.

• Pour remettre la plaque inférieure en place, saisissez-la par les extrémités gauche et croite tout en la maintainant bien. Veillez à toujours bien tener la plaque inférieure.

• Maintenez la plaque inférieure selon un angle de 90^ vers le bas et faites-la glisser vers la gauche sur les charnières jusqu'à ce que vous entendiez un clic.

• La plaque inférieure ne peut être fermée si elle n'est pas bien positionnée sur les charnières.
• Vous pouze à présent fermer la plaque inférieure.

3.3 Filtre àGRAISSE

Sides instructions suivantes ne sont pas respectees, il y a un risque d'incendie du à une contamination excessive.

No bas faire fonctionner l'appareil sans les fritres a graisse.

Témoin de saturation des filtres à graisses

Ination: le témoin vert s'allume

Au bout de 20 heures de cuisson, un témoin vert sur la hotte vous indique que les filtres à graisses doivent être nettoyés.

Accès au filtré àGRAISSSE

Le cadre est accessible par l'ouverture en bascule vers vous du carter pour ouvrir: tirer le carter (a) vers le bas en le maintainant fermement sur les cotes droite et gauche pour oter le cadre (b), tirer vers le bas sur la languette.

Nettoyage du filtré àGRAISSSE

Le filtre métallique peut être lavé à la main ou au lave-vaisse.
Nous conseillons de nettoyer le filtre àGRAISSÉ à la main.

Nettoyer le filtré à la main :

• Plonger le filtré dans une solution d'eau bouillante à laquelle a été ajouté un détergent dégraissant.
• Utilisez une Brosse pour le nettoyage
• Rincer ensuite le filtré à l'eau chaude sous le robinet puis le laisser égoutter.

Nettoyer le filtré au lave-vaisselle :

• Utilisez un produit lave-vaiselle classique
• Ne mettez pas les fils satures en graisse avec de la vaisselle dans le lave-vaisse
• Choisissez un programme à basse température
  Laissez d'aboudégoutter le filtré après l'avoir nettoyé.

Lrs du nettoyage au lave-vaiselle,le filtre peut se decolorer a cause de la teneur en sel.
Cette decoloration n'afecte en rien le fonctionnement du filtre.

Remise en place des filtres àGRAISSE

• Avant de remetre en place le filtré àGRAISSÉ, nettoyez également les rebords du logement du filtré dans la hotte aspirante.

• Saisissez le filte avec vos deux mains.
  Assuz-vous que le verrouillage ou le crochet du filtre se trouve sur la partie inférieure.

• Placez la partie arrêté du filtré dans l'ouverture et poussez ensuite la partie avant du filtré vers le haut en vous assurant qu'il se bloque.

Vou ne pouvez obtenir un nouveau filtré àGRAISSÉ dans les commercés spécialisés ou sur le site Web de Novy. Numéro de reférence du filtré àGRAISSSE:7530.020.

Réinitialisation du témoin de nettoyage des filtres àGRAISSES

Lorsque vous replacez les filtres àGRAISSES après nettoyage, il suffit d'appuyer simultanement sur la touche et la touche pendant 5 secondes pour réinitialiser les témoins vert. Si la reprogrammation n'est pas faites, les témoins verts continueront a clignoter. Nous vous conseillons de nettoyer le filtré àGRAISSE 1 fois par mois.

3.4 Filtre monobloc de recyclage de l'air

Indicateur de remplacement du filtr de recyclage de l'air

Inatation: le témoin orange s'allume

Au bout d'un certain temps, unvoyant orange sur l'appareil indique que le filtr de recirculation monoblock doit etre remplace.

Ne pas faire fonctionner l'appareil sans les filtres àGRAISSE et les filtres monoblock.

Accès au filtré monobloc

Le filtrer monobloc se trouve en haut de la hotte.

Retirez prudemment le filtrtre monobloc de son portefiltre métallique en le glissant vers un côté.

Il se peut que le cable d'alimentation empêche le filtré de glisser. Le cable d'alimentation est attaché avec un serrecâbles à une attache. Desserrez d'abord cette attache.

Remise en place du filtrre monobloc

Reglissez prudemment le filtrre monobloc dans son portefiltre en haut de la hotte. Remettez au besoin le serre-cables sur l'attache.

Réinitialisation du témoin de remplacement du filtré à recyclage

Quand vous remplacez les nouveaux filtres monoblock, il suffit d'appuyer sur la touche Appuyez sur les touches et pour afficher l'indicateur de remplacement a reinitialiser.

Si vous ne le faites pas, le voyant orange restera allumé. L'appareil s'allume lorsqu'il est allumé.

Voupezobtenir un nouveau filtre monobloc dans les commerces specialisés ou sur le site Web de Novy.
Numéro d'article filtre monoblock: 7300.055

3.5 Remplacement des piles

• Pour procéder au remplacement des piles, dévissez le couvercle en plastique, enlevez les ancériennes piles et placez-y de nouvelles piles. Respectez les marques de polarité indiquées dans le logement des piles.

• Ne pas jeter les batteries usagées comme déchet menager, mais les écuvier avec les petits déchets chimiques.

Données techniques

• Alimentation: 2xAAA piles
• Frequency: 433.92Mhz

• Nombre de codes: 10

• Température: 0-50°C

-Dimensions: 110× 50× 19mm

3.6 Service

En cas de problèmes techniques, n'hesitez pas a contacter notre Service de réparation:

Belgique Tel.:[phone]

France Tel.:[phone]

Allemagne Tél: [phone]

Pays-Bas TEL.: [phone]

Royaume-Uni Tel: [phone]

Pour les autres Pays: toute installateur local ou Novy en Belgique: +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service de réparation connaisse le type d'appareil dont vous disposez.

Le méro de type se trouve sur une étiquette à l'intérieur de la hotte aspirante. Celui-ci devient visible des que vous retirez le filtre de la hotte aspirante.

Notez le numero de type ici:

4 QUICKGUIDE

4.1 Reglages

Il est également possible d'activer, de modifier ou d'acceder à ces fonctions via l'application mobile Novy (Novy Connect app).

EXPOSE ACTION INDICATION NOTE PAGE
Mise en marche du moteur	4			p 15
Arrêt du moteur avec permanence	4	La première LED blanche de vitesse du moteur clignote sur l'écran	Le moteur resté en marche pendant 30 minutes.	p 16
Arrêt du moteur sans permanence	2 × 4		Le moteur s'arrête immédiatement	p 16
Augmenter le régime moteur	2			p 15
Diminuer le régime moteur	3			p 15
Eclairage sur mode de cuisson	1			p 16
Atténuation de l'intensité lumineuse du mode de cuisson	1 continuer à appuyer			p 16
Température de couleur en mode de cuisson plus chaude	1 + 2 pendant 4 secondes			p 16
Température de couleur en mode de cuisson plus froide	1 + 3 pendant 4 secondes			p 16
Mode éclairage d'ambiance activé (spots d'angle et éclairage vers le haut simultanés)	5			p 16
Réglage de l'intensité du mode éclairage d'ambiance (spots d'angle et/ou éclairage vers le haut)	Via l'application mobile (Novy Connect)			p 16
Réinitialiser l'indicateur de nettoyage des filtres à graisses	2 + 3 pendant 5 secondes	Le témoin vert disparait p 19
Réinitialiser l'indicateur de remplacement du filtre de recyclage	2 + 3 pendant 5 secondes	Le témoin orange disparait		p 19

4.2 Indications

INDICATION EXPOSE NOTE PAGE
Le tímein vert s'allume	Le filtres àGRAISSÉ doit être nettoyé.	Si les instructions de nettoyage ne sont pas respectées, il en résultatera une contamination excessi-ve, un risque d'incendie et une perte d'e cacity.	p 18
Le tímein orangésallume	Il est temps de replacer le système de recirculation monobloc utilisé		p 19

NOVY

Novy Phantom Cable

7530

Novy Phantom Frame

7540

INHALT

1 SICHERHEITS- UND

Les hotes Novy sont always fabriquées avec le plus grand soin possible. Cela n'exclut pas l'eventualité d'un début. Le service technique de Navye peut réparer toute appearance rapidement et correctement, aussi bien durant la période de garantie, qu'après, sans porter préjudice à sa durée de vie.

Début et durée de la période de garantie

La période de garantie début à la date de livraison par le vendeur au domicile du client (la date de la facture fait fai). La durée est 60 mois, limitee a 12 mois pour une utilisation industrielle ou comparable, dans les hotels, pensions,...

Limitations

Cette garantie n'est pas valide quand il s'agit de defaults suite à l'usure normale, une utilisation non conforme ou négligence ou à une installation non conforme. D'autre part, la garantie est annulée si l'apparéral a été répéré ou modifié avec des pieces qui ne sont pas d'origine, ou lorsque les nombres d'identification ont été démonés ou modifiés.

La garantie ne sera pas non plus applicable quand l'appareil a e EI repared ou modifie par une personne non autorise par notre entreprise.

La liste complète des limitations est disponible sur demande.

Les conditions de garantie sont valides pour les appareils commercialis et utilisés en Belgique. Lorsque l'apparil acheté en Belgique est utilisé à l'étranger ou un apparil acheté à l'étranger est utilisé en Belgique, il incembre au consommateur de vérifier si l'apparil correspond aux exigences techniques locales (type de gaz, tension, fréquence, conditions d'installation, conditions climatiques). Les dégats occasionnés par une utilisation non conforme ou équade et les adaptations nécessaires ou souhaïts ne sont pas concernés par les conditions de la garantie.

Demande de réparation

En cas de piece défectueuse, il convient de vous adresser au commencer spécialisé ou installateur de cuisine qui la renverna à l'usine, accompagné de

votre demande de remplacement sous garantie, du certificat de garantie et de cette facture.

Tél. No du service technique de NOVY (à contacter en cas d'un début): 056-36 51 02

Gardez ce document tousjours a portee de main.

BELGIEN

Les hottes Novy sont always fabriquées avec le plus grand scin possible. Cela n'exclut pas l'évenuallité d'un début. Le service technique de Novy peut réparer toute son apparèil rapidement et correctement, aussi bien durant la période de garantie, qu'après, sans porter préjudice à sa durée de vie.

Début et durée de la période de garantie:

La période de garantie débute à la date de livraison par le vendeur au domicile du client (la date de la facture fait奸). La durée est 60 mois, limitee a 12 mois pour une utilisation industrielle ou comparable, dans les hotels, pensions,...

Limitations

Cette garantie n'est pas valide quand il s'agit de défaux suite à l'usure normale, une utilisation non conforme ou néligibilité ou à une installation non conformée. D'autre part, la garantie est annulée si l'apparil a été réapore ou modifié avec des pieces qui ne sont pas d'origine, ou lorsque les numérodes identifications ont été démontes ou modifiés. La garantie ne sera pas non plus applicable quand l'apparil a été répéré ou modifié par une personne non autorisée pour notre entreprise.

La liste complètes des limitations est disponible sur demande.

Les conditions de garantie sont valides pour les apparèts commercialisés et utilisés en France. Lorsque l'appareil acheté en France est utilisé à l'étranger ou un apparèil acheté à l'étranger est utilisé en France, il incomme au consommateur de vérifier si l'apparil correspond aux exigencies techniques locales (type de gaz, tension, fréquence, conditions

d'installation, conditions climatiques). Les dégats occasionnés par une utilisation non conforme ou adequale et les adaptations nécessaires ou souhaits ne sont pas concernés par les conditions de la garantie.

Demande de réparation

En cas de piece defectueuse, il convient de vous adresser à toute revendeur ou installateur de cuisine qui la renvertra à l'usine, accompagné de toute commande de remplacement sous garantie, du certificat de garantie et de toute facture.
