| Type de produit | Moto tout-terrain de compétition |
| Marque | GAS GAS |
| Modèle | EX 300 (2022) |
| Moteur | 2-temps, injection électronique TPI |
| Capacité réservoir carburant | 8,5 L |
| Carburant | Sans plomb, ROZ 95 |
| Huile deux temps | 0,6 L, synthétique JASO FD |
| Huile de boîte | 0,80 L, 15W/50 |
| Poids à sec (sans carburant) | 101,3 kg |
| Hauteur de selle à vide | 950 mm |
| Garde au sol à vide | 370 mm |
| Empattement | 1485 ± 10 mm |
| Fourche avant | WP XACT AER, pneumatique, déb. 310 mm |
| Amortisseur arrière | WP XACT 5750, déb. 300 mm |
| Freins | Disques, avant 260 mm, arrière 220 mm |
| Pneus | Avant 80/100-21, arrière 110/100-18 |
| Batterie | Lithium-ion 12V, 2,0 Ah |
| Entretien | Contrôles avant chaque sortie, vidange huile boîte toutes les 20 h |
| Sécurité | Porter équipement complet, ne pas utiliser sur voie publique |
| Pièces détachées | Utiliser uniquement des pièces GASGAS d'origine |
| Garantie | Garantie fabricant sous réserve d'entretien en atelier agréé |
FOIRE AUX QUESTIONS - EX 300 (2022) GAS GAS
Questions des utilisateurs sur EX 300 (2022) GAS GAS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moto au format PDF gratuitement ! Retrouvez votre notice EX 300 (2022) - GAS GAS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EX 300 (2022) de la marque GAS GAS.
MODE D'EMPLOI EX 300 (2022) GAS GAS
Permettez-nous de vous féliciter sincèrement d'avoir porté votre choix sur une moto GASGAS. Vous êtes désormais propriétaire d'un véhicule moderne et sportif qui vous satisfera longtemps si vous l'entretenez de façon appropriée.
Nous vous souhaitons de toujours rouler en toute sécurité !
Inscrire ci-dessous les numéros de série du véhicule.
| Numéro d'identification du véhicule ( p. 14) | Cachet du concessionnaire |
| Numéro de moteur ( p. 14) |
Le présent manuel d'utilisation correspond à l'état de la série concernée au moment de la publication. Cependant, des divergences minimes résultant du perfectionnement de la construction ne sauraient être exclues.
Toutes les informations du présent document sont fournies sans aucun engagement. Sous réserve de modification, de suppression sans substitution ou d'adaptation aux exigences locales des informations techniques, des tarifs, des couleurs, des formes, des matériaux, des prestations de services et de maintenance, des constructions et des équipements ou autres, ainsi que d'un arrêt de fabrication définitif d'un modèle donné sans avis préalable ni indication d'un motif quelconque par la société GASGAS Motorcycles GmbH. GASGAS Motorcycles décline toute responsabilité en ce qui concerne les possibilités de livraison, les divergences au niveau des croquis et des descriptions, ainsi que les fautes d'impression ou les erreurs. Les modèles reproduits dans le présent document sont partiellement pourvus d'équipements spéciaux ne faisant pas partie de l'équipement de série.
Tous droits réservés
Toute reproduction, même partielle, est strictement interdite sans autorisation écrite de l'auteur.
ISO 9001(12 100 6061)
Conformément à la norme internationale de qualité ISO 9001, GASGAS Motorcycles utilise des standards d'assurance qualité permettant d'obtenir une qualité maximale du produit.
Établi par : TÜV Management Service
REG.NO. 12 100 6061
5230 Mattighofen, Autriche
Ce document est valable pour les modèles suivants :
EX 250 US (F0375V3)
EX 300 US (F0475V1)
1 SYMBOLIQUE 5
1.1 Symboles utilisés 5
1.2 Conventions typographiques utilisées..... 5
2 CONSIGNES DE SÉCURITÉ.... 6
2.1 Définition de l'application - Utilisation conforme à l'usage prévu.... 6
2.2 Mauvaise utilisation 6
2.3 Consignes de sécurité 6
2.4 Niveaux de danger et symboles.... 6
2.5 Avertissement contre les manipulations..... 7
2.6 Fonctionnement en toute sécurité.... 7
2.7 Vêtements de protection.... 8
2.8 Règles de travail 8
2.9 Environnement.... 8
2.10 Manuel d'utilisation 8
3 REMARQUES IMPORTANTES.... 10
3.1 Garantie du fabricant, garantie légale..... 10
3.2 Carburants, lubrifiants ou produits aux
spécifications de même nature et
produits auxiliaires .... 10
3.3 Pièces détachées, accessoires .... 10
3.4 Service 10
3.5 Illustrations.... 10
3.6 Service après-vente.... 11
4 VUE DU VÉHICULE 12

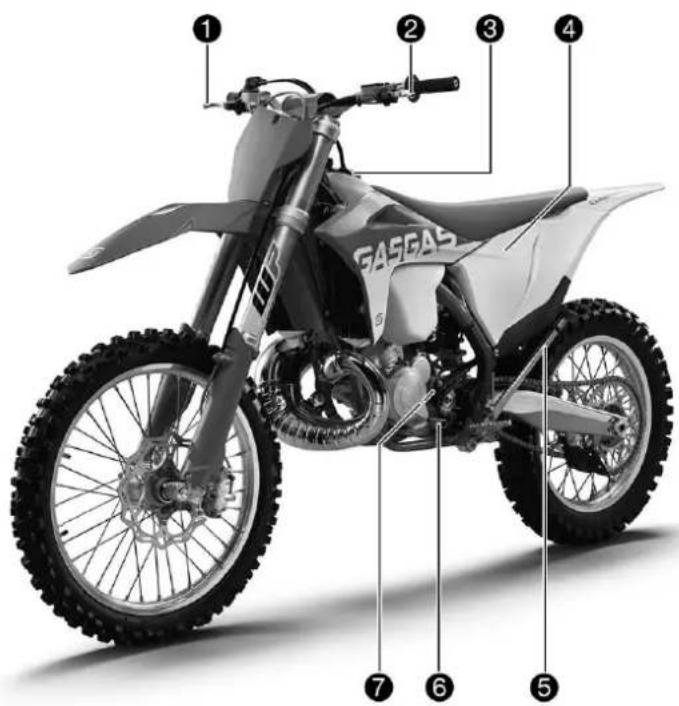

4.1 Vue avant gauche du véhicule
(représentation simplifiée) 12

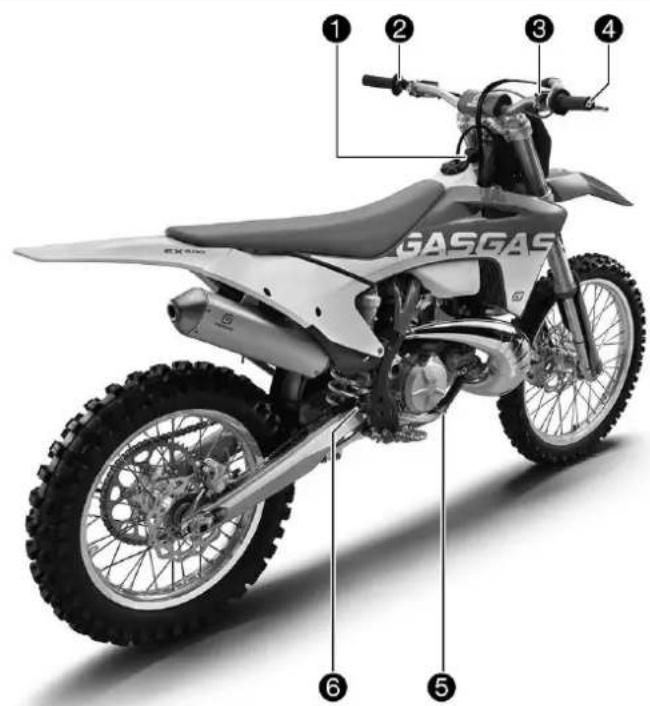

4.2 Vue arrière droite du véhicule
(représentation simplifiée) 13
5.1 Numéro d'identification du véhicule ..... 14
5.2 Plaque signalétique 14

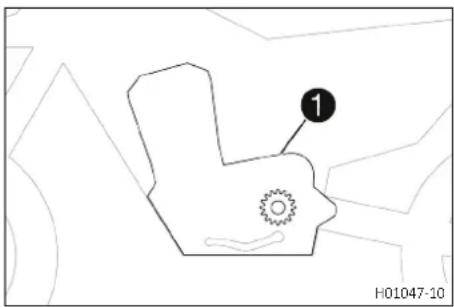

5.3 Numéro de moteur 14
5.4 Référence de la fourche.... 14
5.5 Référence de l'amortisseur.... 15
6 ÉLÉMENTS DE COMMANDE 16
6.1 Levier d'embrayage.... 16
6.2 Levier de frein à main.... 16

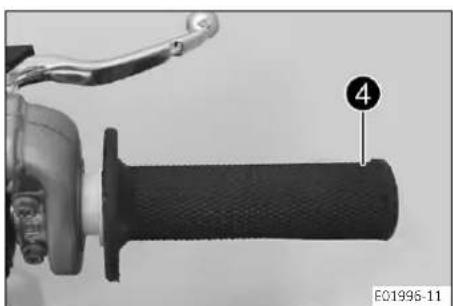

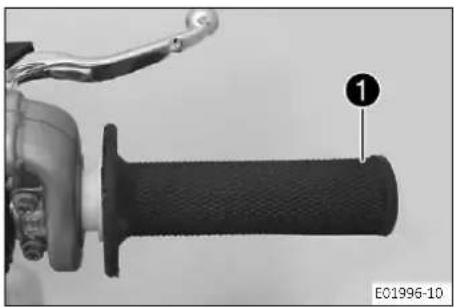

6.3 Poignée des gaz.... 16

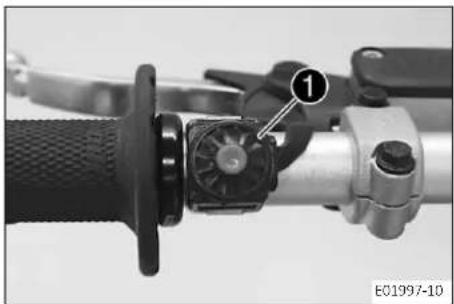

6.4 Touche Arrêt.... 16

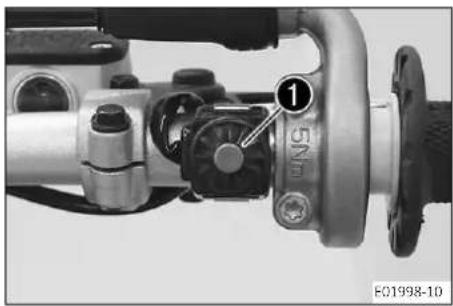

6.5 Bouton de démarrage 17

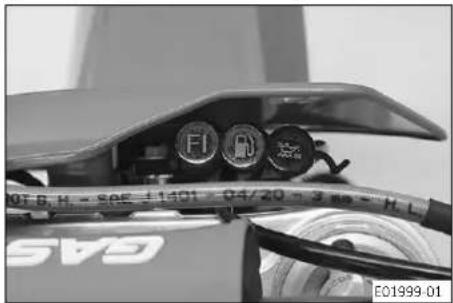

6.6 Aperçu des témoins 17
6.7 Ouvrir le bouchon du réservoir de carburant.... 17

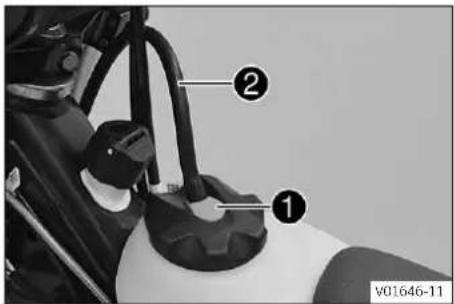

6.8 Fermer le bouchon du réservoir de carburant.... 18

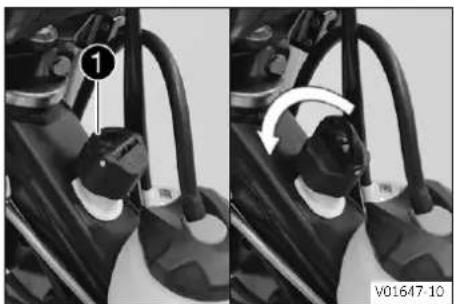

6.9 Ouvrir le bouchon du réservoir d'huile deux temps.... 18

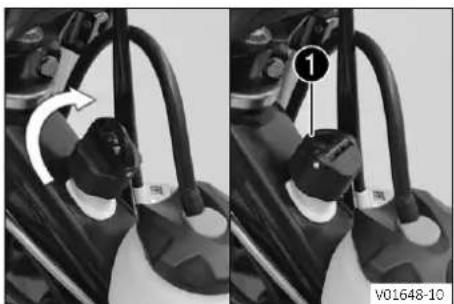

6.10 Fermer le bouchon du réservoir d'huile deux temps.... 18

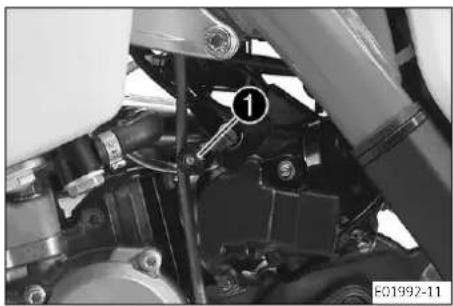

6.11 Bouton de démarrage à froid.... 19

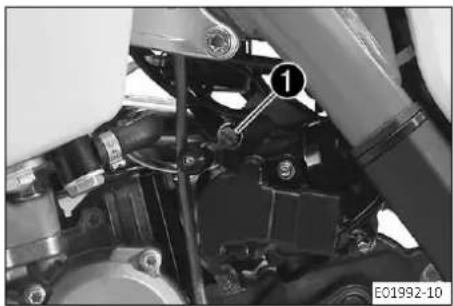

6.12 Vis de réglage du régime de ralenti ..... 19

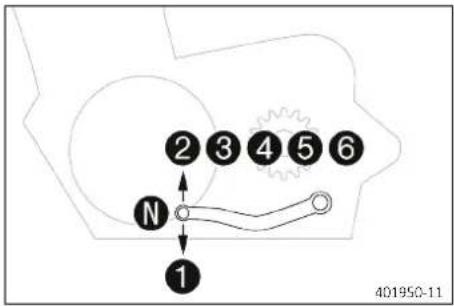

6.13 Sélecteur.... 19
6.14 Pédale de frein arrière 20

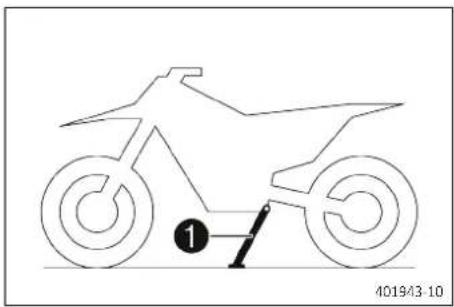

6.15 Béquille latérale.... 20
7 MISE EN SERVICE 21
7.1 Consignes pour la première mise en service.... 21
7.2 Roder le moteur 22
7.3 Puissance de démarrage des batteries
lithium-ion à basses températures ...... 23
7.4 Préparer le véhicule pour des conditions d'utilisation difficiles.... 23
7.5 Préparation du véhicule aux trajets sur

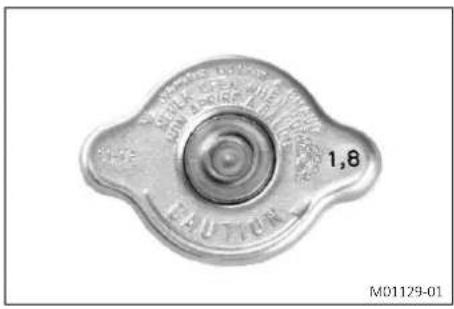

sable sec 24
7.6 Préparation du véhicule aux trajets sur
sable humide .... 25
7.7 Préparation du véhicule aux trajets sur voies humides et boueuses.... 26

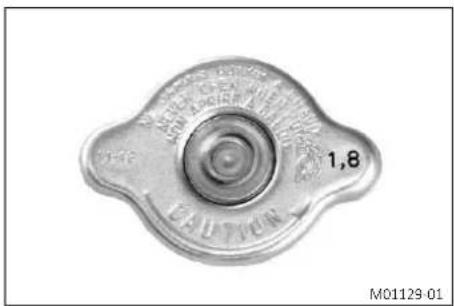

7.8 Préparation du véhicule aux températures extérieures élevées ou aux trajets lents 26
7.9 Préparation du véhicule aux faibles températures extérieures ou à la neige ..... 27
8 CONSEILS D'UTILISATION.... 28
8.1 Travaux de contrôle et d'entretien avant chaque mise en service.... 28
8.2 Démarrage.... 28
8.3 Démarrer 29
8.4 Passer les vitesses, conduire.... 29
8.5 Freiner 30
8.6 S'arrêter et béquiller 30

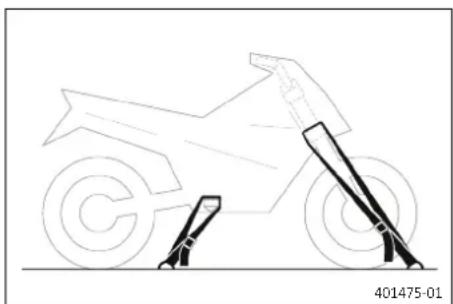

8.7 Transport 31
8.8 Faire le plein de carburant.... 31
8.9 Faire l'appoint en huile deux temps ..... 32
9 PLAN D'ENTRETIEN.... 34
9.1 Informations additionnelles.... 34
9.2 Travaux obligatoires.... 34
9.3 Travaux recommandés.... 35

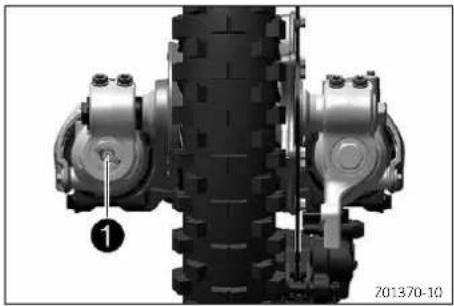

10 ADAPTER LA PARTIE-CYCLE 37
10.1 Contrôler le réglage de base de la partie-cycle en fonction du poids du pilote.... 37

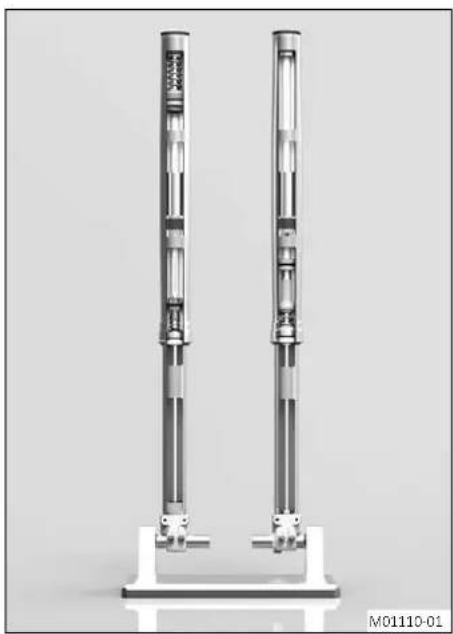

10.2 Suspension pneumatique XACT AER CC ..... 37
10.3 Amortissement en compression de l'amortisseur.... 38
10.4 Régler l'amortissement en compression
Petite Vitesse de l'amortisseur .... 38
10.5 Régler l'amortissement en compression
Grande Vitesse de l'amortisseur.... 39
10.6 Régler l'amortissement en détente de l'amortisseur.... 39
10.7 Déterminer la valeur d'enfoncement à vide de la roue arrière.... 40

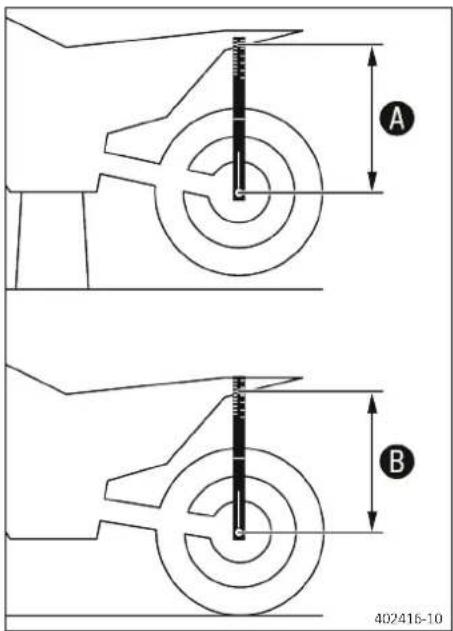

10.8 Vérifier l'enfoncement statique de l'amortisseur.... 41

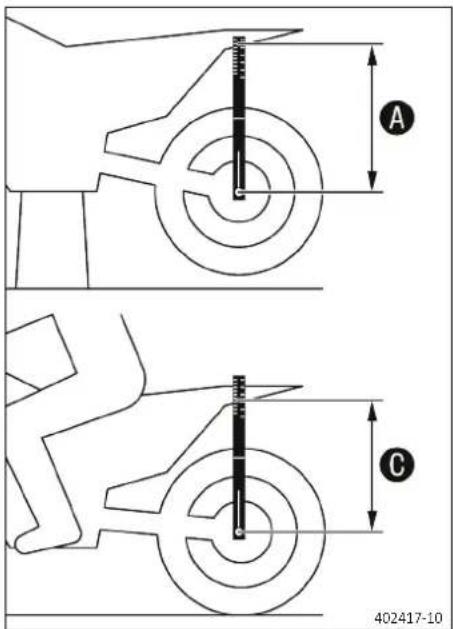

10.9 Vérifier l'enfoncement en charge de l'amortisseur.... 41

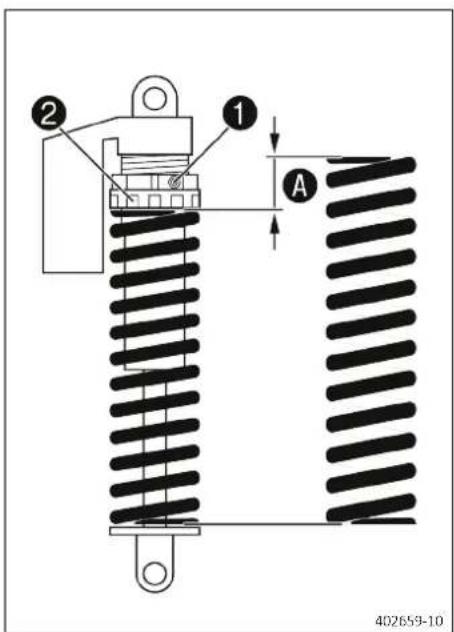

10.10 Régler la prétension du ressort de l'amortisseur 42
10.11 Régler l'enfoncement en charge 43
10.12 Vérifier le réglage de base de la fourche.... 43
10.13 Régler la pression de gonflage de la fourche 44
10.14 Régler l'amortissement en compression de la fourche.... 45
10.15 Régler l'amortissement en détente de la fourche 45

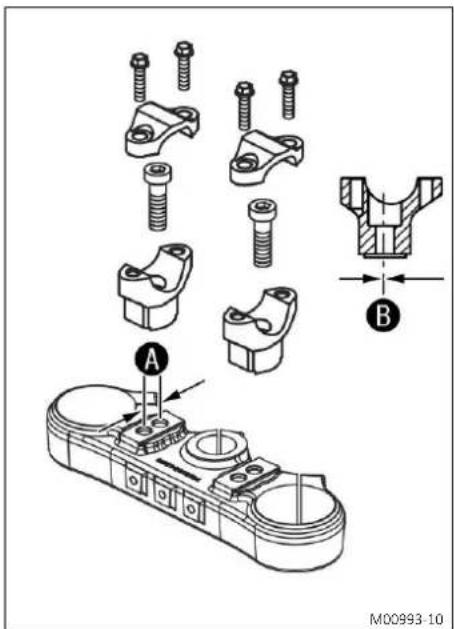

10.16 Position du guidon.... 46

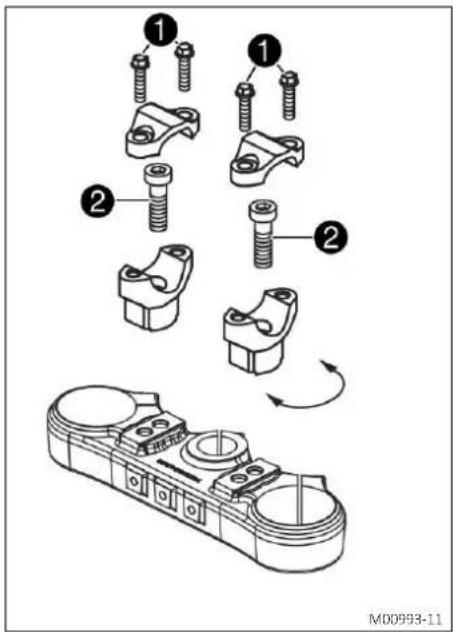

10.17 Régler la position du guidon 47

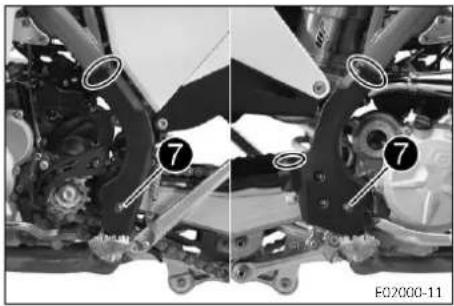

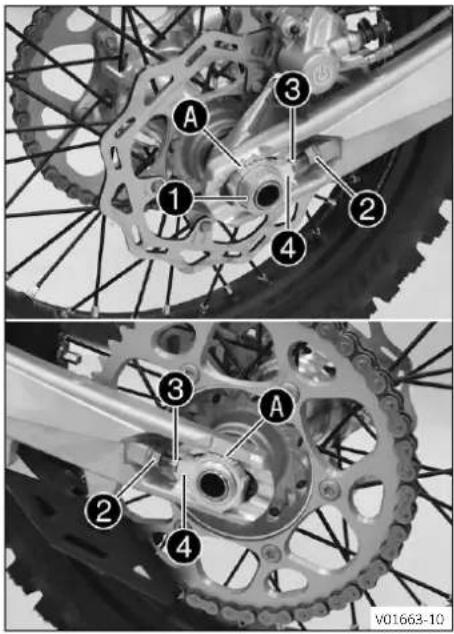

11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE..... 48
11.1 Surélever la moto sur un socle réglable ..... 48
11.2 Retirer la moto du socle réglable.... 48
11.3 Purger les bras de fourche 48
11.4 Nettoyer les cache-poussières des bras de fourche 49

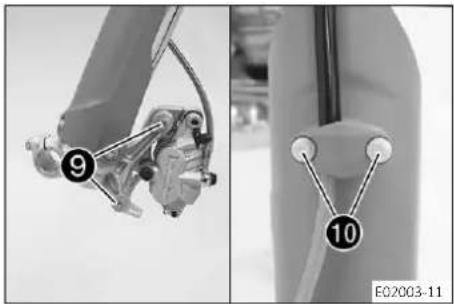

11.5 Déposer les bras de fourche ..... 50

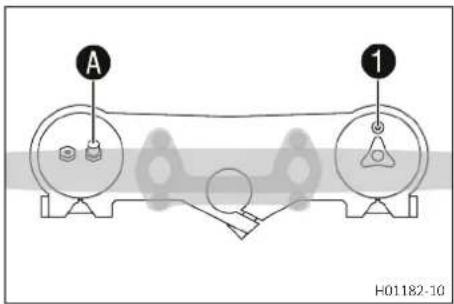

11.6 Monter les bras de fourche ..... 50

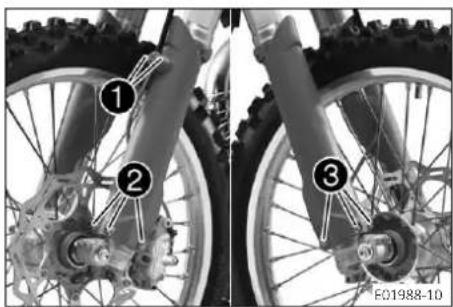

11.7 Déposer la protection de fourche.... 51
11.8 Monter la protection de fourche.... 51

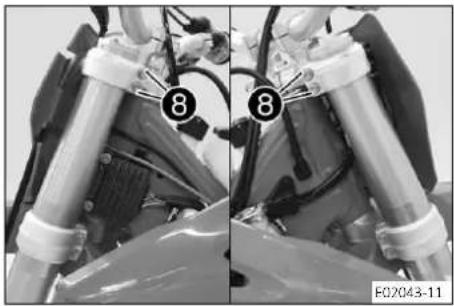

11.9 Déposer le té de fourche inférieur ..... 51

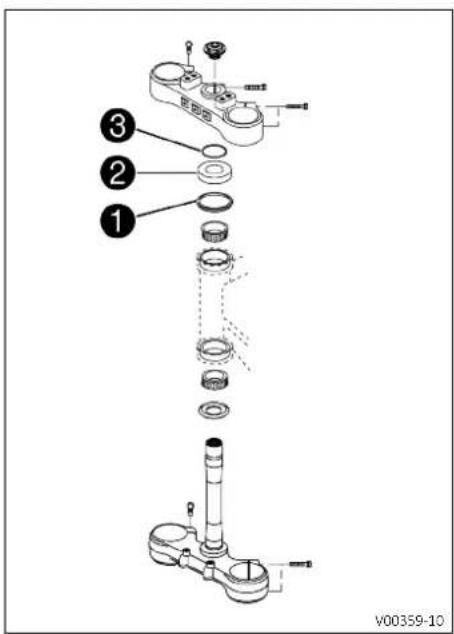

11.10 Monter le té de fourche inférieur.... 52

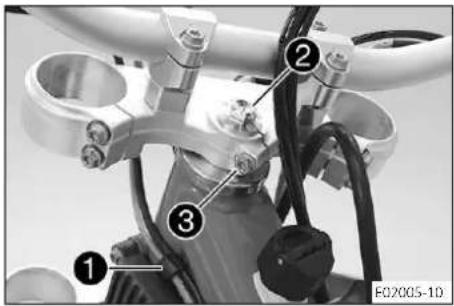

11.11 Vérifier le jeu du palier de la tête de direction 54
11.12 Régler le palier de la tête de direction 55
11.13 Graisser le palier de la tête de direction 56

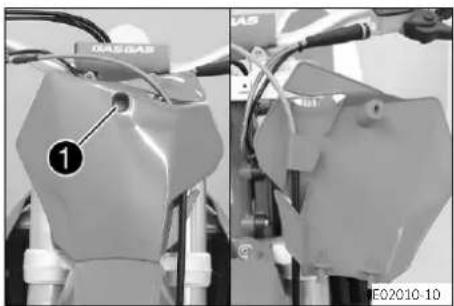

11.14 Déposer la plaque frontale 56

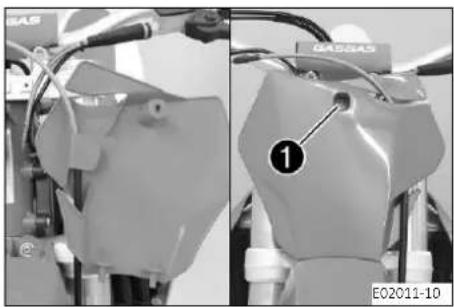

11.15 Monter la plaque frontale.... 56

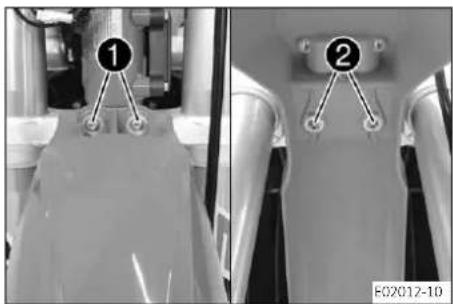

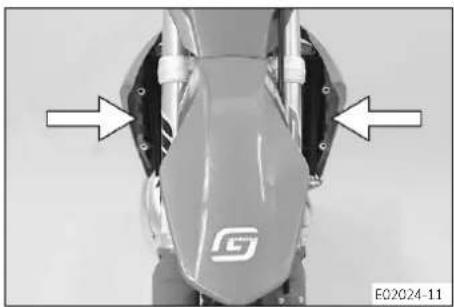

11.16 Déposer le garde-boue avant 56
11.17 Poser le garde-boue avant.... 57
11.18 Déposer l'amortisseur 57

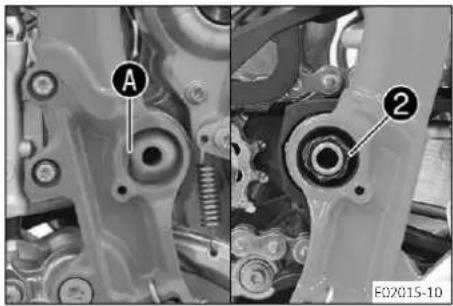

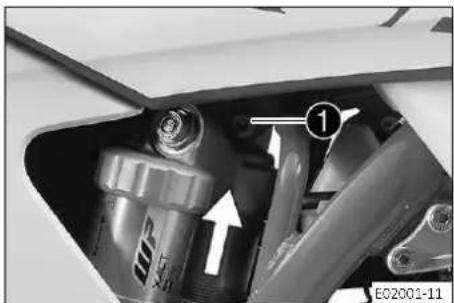

11.19 Monter l'amortisseur 58
11.20 Déposer la selle 60

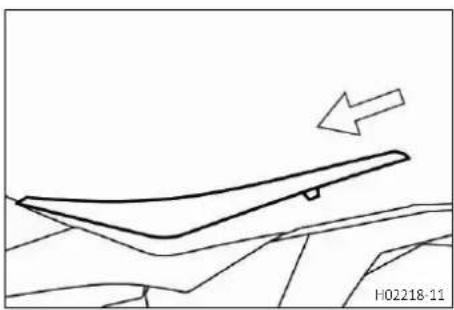

11.21 Monter la selle.... 60
11.22 Déposer le couvercle du boîtier du filtre à air 6

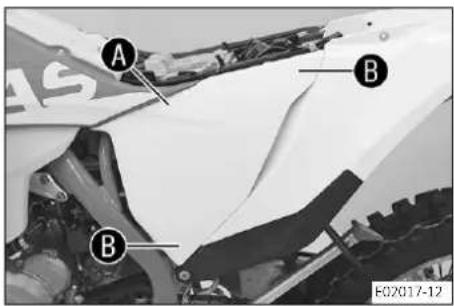

11.23 Monter le couvercle du boîtier du filtre à air.... 62
11.24 Déposer le filtre à air 62
11.25 Nettoyer le filtre à air et le boîtier du filtre à air.... 63
11.26 Monter le filtre à air 64
11.27 Préparer le couvercle du boîtier du filtre à air jusqu'au fusible.... 64
11.28 Déposer le silencieux arrière.... 64

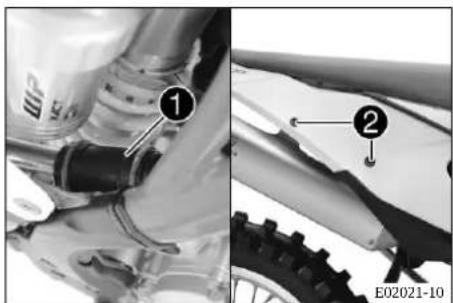

11.29 Monter le silencieux arrière.... 65

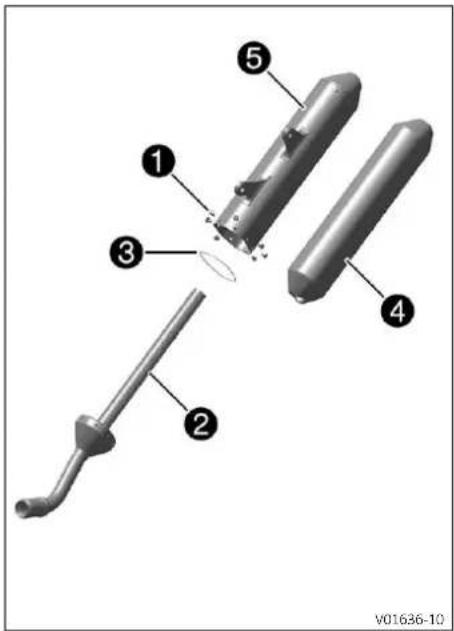

11.30 Remplacer la laine de roche du silencieux arrière 65
11.31 Déposer le réservoir de carburant ..... 66
11.32 Monter le réservoir de carburant ..... 68

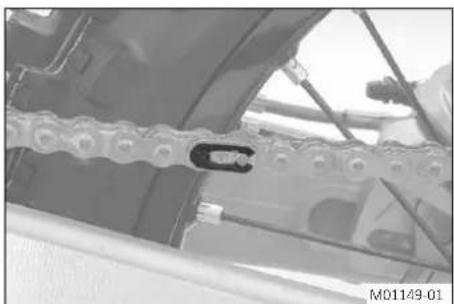

11.33 Vérifier l'état d'encrassement de la chaîne 69
11.34 Nettoyer la chaîne.... 70

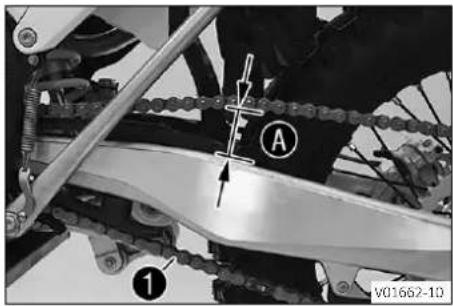

11.35 Contrôler la tension de la chaîne.... 70

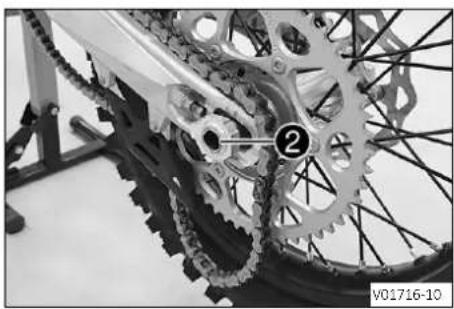

11.36 Régler la tension de la chaîne 71

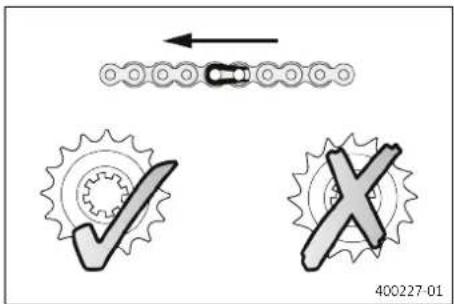

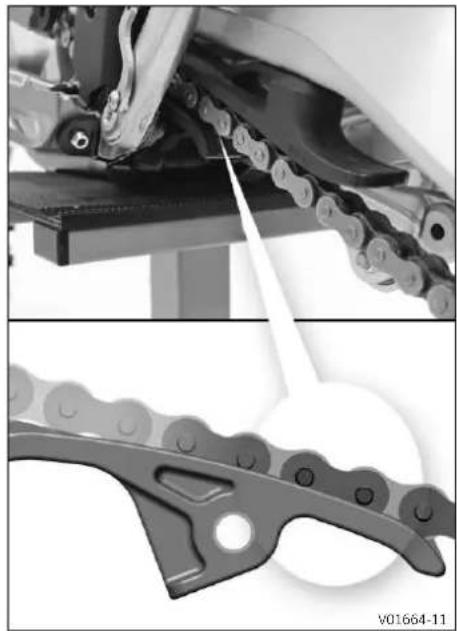

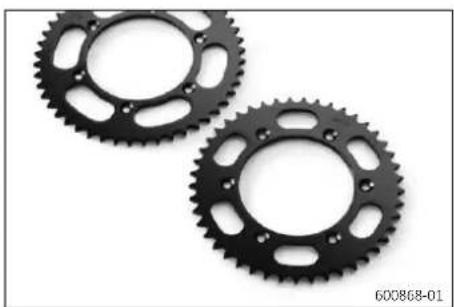

11.37 Vérifier la chaîne, la couronne, le pignon et le guide-chaîne.... 72

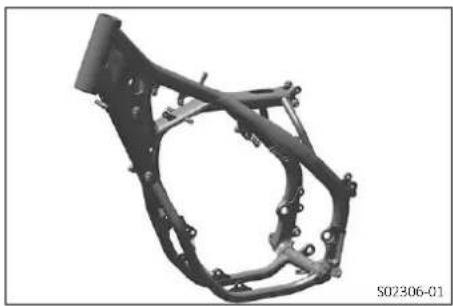

11.38 Contrôler le cadre 75

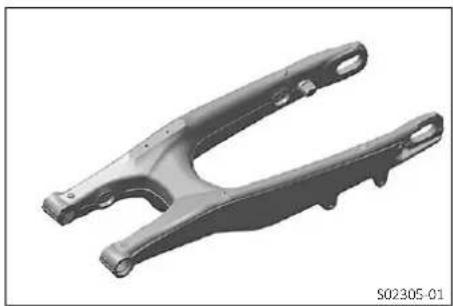

11.39 Vérifier le bras oscillant 75

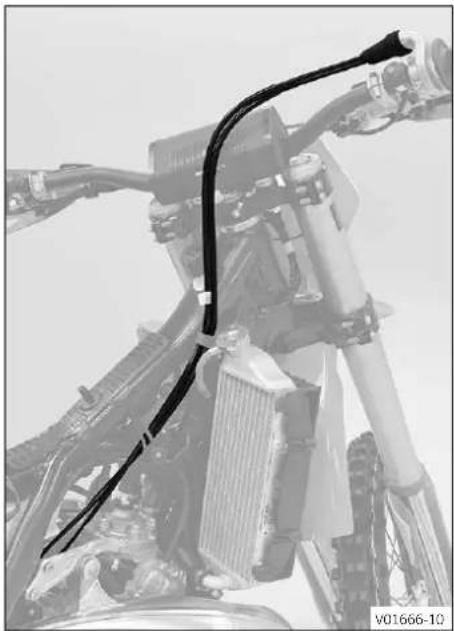

11.40 Vérifier la pose du câble d'accélérateur ..... 75
11.41 Vérifier le caoutchouc de poignée.... 76
11.42 Régler la position de base du levier d'embrayage.... 77
11.43 Contrôler/rectifier le niveau de liquide d'embrayage hydraulique 77
11.44 Vidanger le liquide d'embrayage hydraulique 78
12 SYSTÈME DE FREIN 80
12.1 Vérifier la course libre du levier de frein à main 80

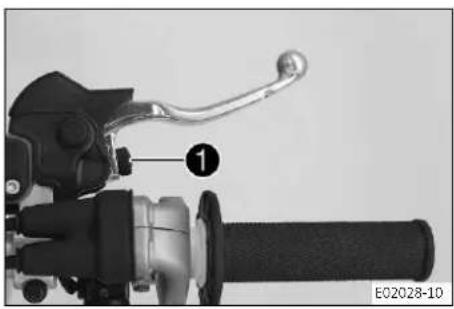

12.2 Régler la position de base du levier de frein à main.... 80

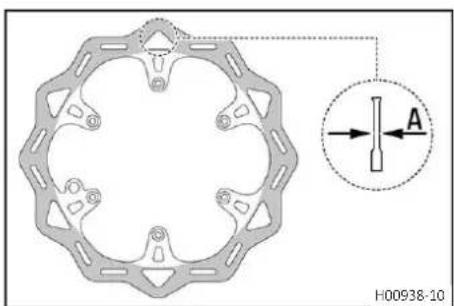

12.3 Vérifier les disques de frein 80
12.4 Vérifier le niveau de liquide de frein à l'avant 81
12.5 Faire l'appoint de liquide de frein à l'avant 81

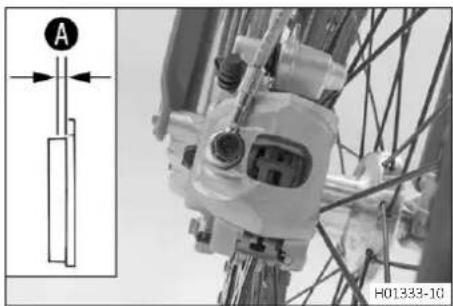

12.6 Contrôler les plaquettes de frein à l'avant 83

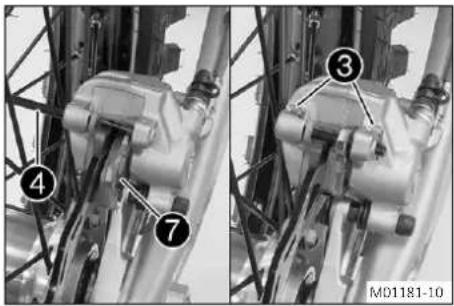

12.7 Remplacer les plaquettes de frein avant 83
12.8 Vérifier la course libre de la pédale de frein arrière 85

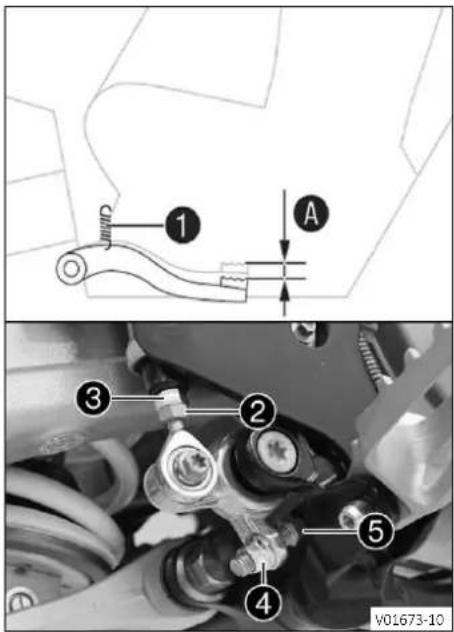

12.9 Régler la position de base de la pédale de frein arrière 86
12.10 Contrôler le niveau de liquide de frein à l'arrière 86
12.11 Faire l'appoint du liquide de frein à l'arrière 87
12.12 Contrôler les plaquettes de frein arrière.... 88
12.13 Remplacer les plaquettes de frein arrière 88
13 ROUES, PNEUS 91
13.1 Déposer la roue avant ..... 91
13.2 Monter la roue avant 92

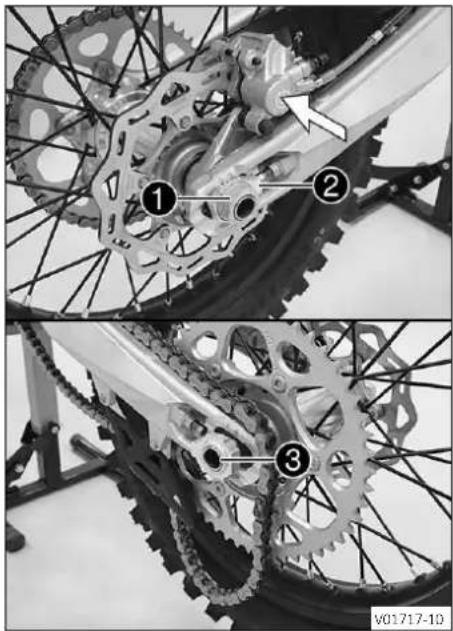

13.3 Déposer la roue arrière 92
13.4 Monter la roue arrière 93

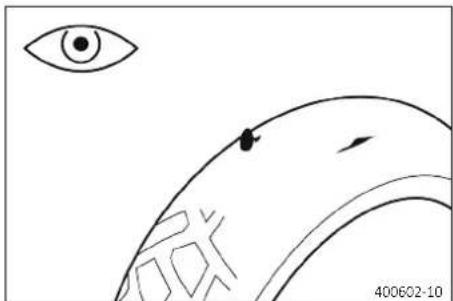

13.5 Vérifier l'état des pneus 95
13.6 Vérifier la pression des pneus.... 95
13.7 Contrôler la tension des rayons.... 96
13.8 Connecteur de diagnostic 96

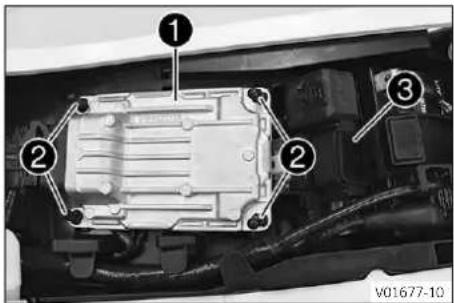

14 CIRCUIT ÉLECTRIQUE.... 97
14.1 Déposer la batterie 12 V ..... 97

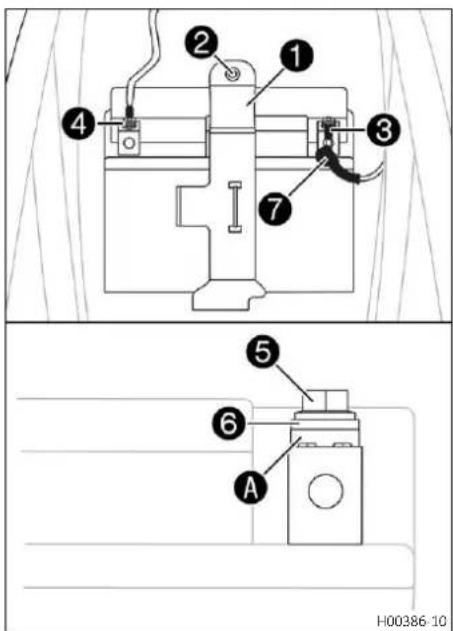

14.2 Monter la batterie 12 V ..... 97
14.3 Charger la batterie 12 V ..... 98

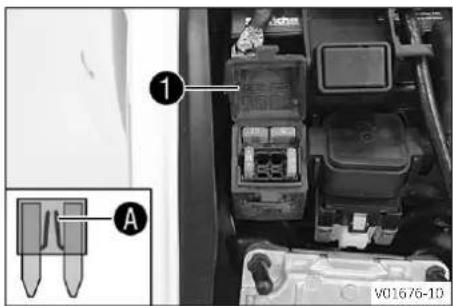

14.4 Remplacer le fusible général.... 99
14.5 Remplacer les fusibles des divers consommateurs électriques individuels.... 101

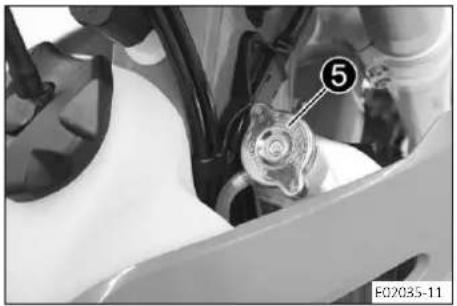

15 SYSTÈME DE REFROIDISSEMENT.... 102

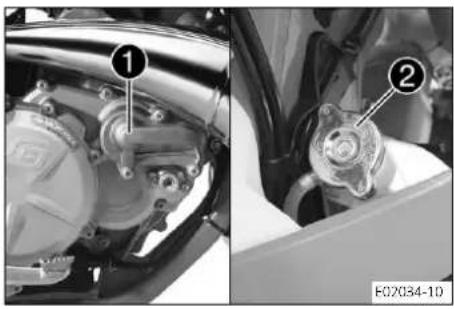

15.1 Système de refroidissement .... 102
15.2 Contrôler l'antigel et le niveau de liquide de refroidissement.... 102
15.3 Contrôler le niveau de liquide de refroidissement 103

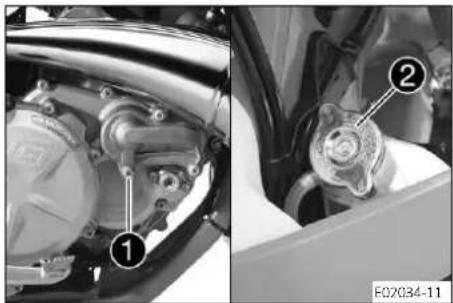

15.4 Vidanger le liquide de refroidissement 104
15.5 Remplir de liquide de refroidissement 104
15.6 Remplacer le liquide de refroidissement 106
16 ADAPTER LE MOTEUR.... 109

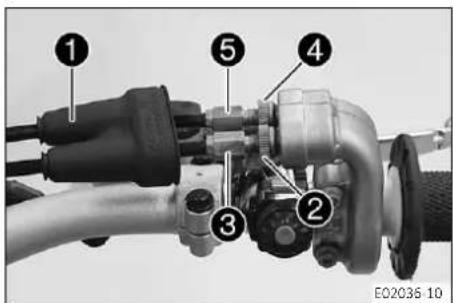

16.1 Vérifier le jeu du câble d'accélérateur..... 109
16.2 Régler le jeu du câble d'accélérateur ♣.... 109
16.3 Régler la caractéristique de l'accélération 110
16.4 Régler le régime de ralenti 111

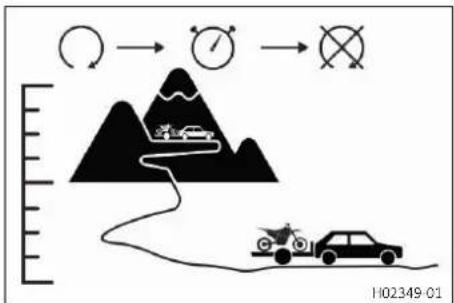

16.5 Programmer la pression de l'air ambiant.... 112

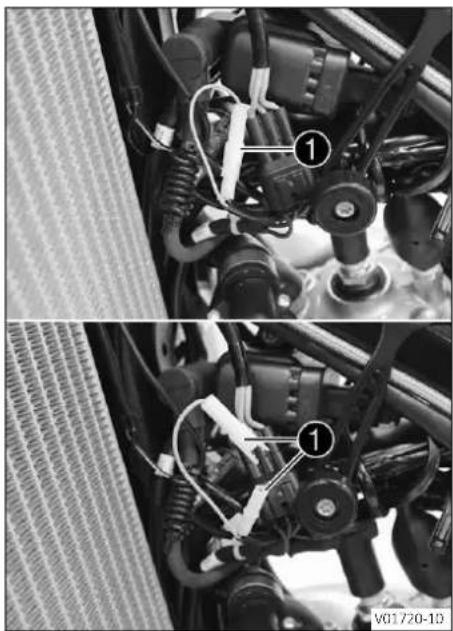

16.6 Connecteur d'ajustement de courbe d'allumage 113
16.7 Modifier la courbe d'allumage.... 113
16.8 Contrôler la position de base du sélecteur.... 114
16.9 Régler la position de base du sélecteur 114

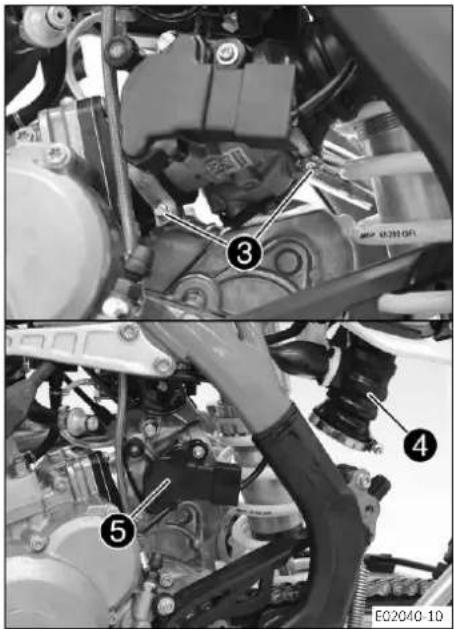

17 TRAVAUX D'ENTRETIEN SUR LE MOTEUR ...... 115
17.1 Remplacer la crépine à essence ..... 115
17.2 Contrôler le niveau d'huile deux temps... 116
17.3 Synchroniser la pompe à huile ..... 117
17.4 Nettoyer la crépine dans le réservoir d'huile 118
17.5 Vérifier le niveau d'huile de boîte.... 121
17.6 Remplacer l'huile de boîte 121
17.7 Faire l'appoint d'huile de boîte ..... 122
18 NETTOYAGE, ENTRETIEN.... 124

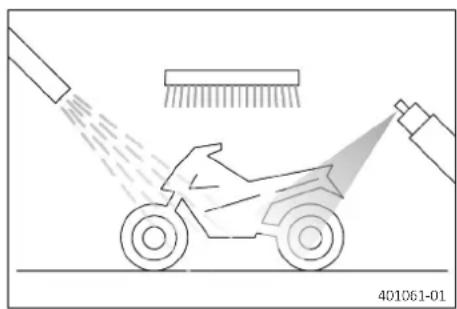

18.1 Nettoyer la moto.... 124
19 STOCKAGE 126
19.1 Stockage 126
19.2 Mise en service après le stockage ..... 127
20 DIAGNOSTIC D'ERREURS 128
21 CODE DE CLIGNOTEMENT.... 130
22 DONNÉES TECHNIQUES.... 132
22.1 Moteur.... 132
22.2 Couples de serrage moteur.... 133
22.3 Quantités de remplissage 134
22.3.1 Huile de boîte 134
22.3.2 Liquide de refroidissement.... 134
22.3.3 Carburant 134
22.4 Partie-cycle.... 135
22.5 Circuit électrique.... 135
22.6 Pneus 136
22.7 Fourche.... 136
22.8 Amortisseur 136
22.9 Couples de serrage sur la partie-cycle..... 137
23 MATIÈRES CONSOMMABLES.... 140
24 PRODUITS AUXILIAIRES.... 142
25 NORMES.... 144
26 GLOSSAIRE 145
27 LISTE DES ABRÉVIATIONS 146
28 LISTE DES SYMBOLES 147
28.1 Symboles rouges 147
28.2 Symboles jaunes et oranges.... 147
INDEX 148
1.1 Symboles utilisés
Les symboles utilisés dans le manuel sont décrits ci-dessous.
Indique un résultat prévu (d'une étape ou d'une fonction, par exemple).
Indique un résultat indésirable (d'une étape ou d'une fonction, par exemple).
Tous les travaux accompagnés de ce symbole nécessitent des connaissances approfondies ainsi qu'un certain savoir-faire technique. Pour des raisons de sécurité, faire exécuter ces travaux par un atelier agréé GASGAS Motorcycles ! La moto y sera entretenue de manière optimale par des spécialistes ayant suivi une formation spécifique et disposant de l'outillage spécial nécessaire.
Indique un renvoi à une page (des informations supplémentaires sont disponibles à la page indiquée).
Indique un complément d'information ou des conseils.
Indique le résultat d'une étape de contrôle.
Caractérise une mesure de tension.
Caractérise une mesure de courant.
◀
Indique le fin d'une activité (dont d'éventuels travaux ultérieurs).
1.2 Conventions typographiques utilisées
Certains formats de polices utilisés dans le présent document sont expliqués ci-dessous.
Nom propre Caractérise un nom.
Nom ^e
Caractérise une marque déposée.
Marque™ Caractérise une marque commerciale.
Termes soulignés
Renvoient à des détails techniques du véhicule ou caractérisent des termes techniques expliqués dans le glossaire.
2.1 Définition de l'application - Utilisation conforme à l'usage prévu
Ce véhicule a été conçu et construit de manière à résister aux sollicitations courantes résultant d'une utilisation normale en course. Ce véhicule est conforme aux règlements actuels en vigueur et aux catégories des fédérations nationales de sports motorisés.
Info
Le véhicule a été conçu pour le sport d'endurance tout-terrain de compétition et non pas pour être utilisé principalement pour du moto-cross.
Ce véhicule ne doit être utilisé qu'en circuit fermé et sur des routes non ouvertes au public.
2.2 Mauvaise utilisation
La moto ne doit être utilisée que conformément à l'usage prévu.
Toute utilisation non conforme met en danger les personnes, le matériel et l'environnement.
Tout utilisation non conforme de la moto ou qui dépasse l'utilisation prévue, constitue une mauvaise utilisation. La mauvaise utilisation comprend également l'utilisation de liquides et d'additifs ne remplissant pas les spécifications exigées pour l'utilisation prévue.
2.3 Consignes de sécurité
Afin de garantir une utilisation du produit décrit en toute sécurité, certaines consignes de sécurité doivent être respectées. Lisez par conséquent attentivement ces instructions ainsi que toutes celles contenues dans la livraison. Les consignes de sécurité ressortent visuellement du corps de texte et contiennent des liens quand cela est pertinent.
Info
Différents autocollants comportant des consignes et des avertissements ont été apposés à plusieurs endroits bien visibles sur le produit décrit. Les autocollants comportant des consignes et des avertissements ne doivent jamais être retirés. En l'absence de ces autocollants, le conducteur ou les tiers ne sont plus à même de détecter certains dangers. Le risque de blessure est alors accru.
2.4 Niveaux de danger et symboles
Danger
Remarque concernant un danger qui entraîne immédiatement ou avec certitude la mort ou de graves blessures lorsque les mesures correspondantes ne sont pas prises.
Avertissement
Remarque concernant un danger qui peut entraîner la mort ou de graves blessures lorsque les mesures correspondantes ne sont pas prises.
Attention
Remarque concernant un danger qui peut éventuellement entraîner des blessures légères lorsque les mesures correspondantes ne sont pas prises.
Remarque
Remarque concernant un danger qui entraîne de graves dommages sur les machines ou sur le matériel lorsque les mesures correspondantes ne sont pas prises.
Remarque
Remarque concernant un danger constituant un risque pour l'environnement lorsque les mesures correspondantes ne sont pas prises.
2.5 Avertissement contre les manipulations
Il est interdit de procéder à des modifications des composants destinés à atténuer le bruit. Les mesures de débridage suivantes ainsi que l'établissement des circonstances correspondantes sont interdits par la loi :
1 Enlèvement ou mise hors service de tous les équipements ou composants destinés à atténuer les bruits sur un véhicule neuf avant sa vente ou sa livraison à un utilisateur final ou pendant la durée d'utilisation du véhicule, à d'autres fins que l'entretien, la réparation ou le remplacement, ainsi que
2 Utilisation du véhicule après avoir enlevé ou mis hors service un équipement ou composant de ce type.
Exemples de manipulation interdite par la loi :
1 Retrait ou perçage des silencieux arrière, chicanes, collecteurs ou autres composants qui évacuent les gaz d'échappement.
2 Retrait ou perçage d'éléments du système d'admission.
3 Utilisation dans un état de maintenance incorrect.
4 Remplacement d'éléments mobiles du véhicule ou d'éléments de l'échappement ou du système d'admission par des pièces non homologuées par le fabricant.
2.6 Fonctionnement en toute sécurité
Danger
Risque d'accident Un conducteur qui n'est pas en état de conduire se met en danger lui-même ainsi que les autres.
- Ne conduisez pas si vous avez consommez de l'alcool, des drogues ou des médicaments influant sur la conduite.
- Ne conduisez pas si vous n'êtes pas en état physiquement ou mentalement.
Danger
Danger d'intoxication Les gaz d'échappement sont toxiques et peuvent faire perdre conscience voire entraîner la mort.
- Veillez donc en permanence à une aération suffisante lorsque le moteur tourne.
- Utilisez un système d'extraction des gaz d'échappement approprié si vous démarrez ou faites tourner le moteur dans une pièce fermée.
Avertissement
Risque de brûlures Certaines pièces du véhicule deviennent brûlantes pendant la conduite du véhicule.
- Ne pas toucher les composants tels que l'échappement, le radiateur, le moteur, l'amortisseur ou le système de frein avant que ces composants ne soient refroidis.
- Laisser refroidir les pièces du véhicule avant de commencer les travaux.
N'utiliser le véhicule que lorsqu'il est en parfait état de marche et dans le respect de l'usage prévu, des normes de sécurité et de l'écologie.
Le véhicule ne doit être utilisé que par des personnes instruites en la matière.
Les pannes susceptibles de nuire à la sécurité doivent être réparées sans délai par un atelier GASGAS Motorcycles agréé.
Respecter les consignes et les avertissements des autocollants apposés sur le véhicule.
2.7 Vêtements de protection
Avertissement
Risque de blessures Ne pas porter de vêtements de protection ou porter des vêtements de protection abîmés constitue un risque pour la sécurité.
- Toujours porter des vêtements de protection adéquats comme un casque, des bottes, des gants, un pantalon et une veste avec protections.
- N'utiliser que des vêtements de protection en parfait état et qui correspondent aux directives légales.
Dans votre propre intérêt, GASGAS Motorcycles recommande vivement de porter un équipement de protection adapté à la conduite du véhicule.
2.8 Règles de travail
Sauf indication contraire, l'allumage doit être éteint lors de chaque travail (modèles avec contacteur, modèles avec radio-commande), ou bien le moteur doit être à l'arrêt (modèles sans contacteur ni radiocommande).
Certaines opérations nécessitent des outils spéciaux. Ces outils ne font pas partie intégrante du véhicule, mais peuvent être commandés sous le numéro indiqué entre parenthèses. Exemple : extracteur de roulements (15112017000)
Lors de l'assemblage, les pièces ne pouvant pas être réutilisées (par ex. les vis autobloquantes et les écrous, les vis extensibles, les joints, les bagues d'étanchéité, les joints toriques, les goupilles, les rondelles frein) doivent être remplacées par de nouvelles pièces.
Dans certains cas, les vis doivent être équipées d'un frein filet (par ex. L'octite consignes spécifiques du fabricant doivent être respectées lors de l'utilisation.
Si du frein filet (par ex. Precôtea déjà été appliqué sur une nouvelle pièce, n'appliquez pas de produit de blocage de vis supplémentaire.
Nettoyer les pièces devant être réutilisées après démontage, contrôler leur état et leur niveau d'usure. Remplacer les pièces usées ou dégradées.
Une fois qu'une réparation ou une opération de maintenance est achevée, veiller à assurer la sécurité de fonctionnement du véhicule.
2.9 Environnement
Un comportement responsable lors de l'utilisation de la moto désamorce d'emblée problèmes et conflits. Afin de garantir la pérennité de la conduite à moto, veiller à rester dans le cadre légal, à faire preuve de respect envers l'environnement et à tenir compte des droits d'autrui.
Lors de la vidange de l'huile usagée ou de tout autre fluide utilisé sur la moto, ainsi que dans le cadre de la mise au rebut des vieux composants, veiller à appliquer la législation et les directives correspondantes en vigueur dans le pays d'utilisation.
En matière de mise à la casse des véhicules anciens, les motos ne tombent pas sous le coup de la directive de l'UE. Il n'y a donc aucune réglementation relative à la mise à la casse d'une moto. Votre concessionnaire GASGAS Motorcycles agréé est à votre entière disposition.
2.10 Manuel d'utilisation
Lisez ce manuel d'utilisation avec attention et dans son intégralité avant de prendre la route pour la première fois avec cette moto. Le manuel d'utilisation comporte de nombreuses informations et conseils qui faciliteront l'utilisation, le maniement et l'entretien. Il permet d'apprendre comment régler le véhicule pour qu'il réponde au mieux aux besoins de l'utilisateur et comment éviter les blessures.
Conseil
Enregistrez le manuel d'utilisation sur votre appareil mobile afin de pouvoir le consulter à tout moment si nécessaire.
Pour de plus amples informations sur le véhicule ou si certains points de ce manuel demandent des éclaircissements, contacter un concessionnaire GASGAS Motorcycles agréé.
Le manuel d'utilisation est un élément important du véhicule. En cas de revente du véhicule, le nouveau propriétaire doit également télécharger le manuel d'utilisation.
Le manuel d'utilisation peut être téléchargé plusieurs fois grâce au code QR ou au lien qui se trouve sur le certificat de livraison.
Le manuel d'utilisation est de plus disponible en téléchargement chez votre concessionnaire GASGAS Motorcycles agréé et sur le site web de GASGAS Motorcycles. Vous pouvez également en commander une version imprimée chez votre concessionnaire agréé GASGAS Motorcycles.
Site web international de GASGAS Motorcycles : http://www.gasgas.com
3.1 Garantie du fabricant, garantie légale
Les travaux d'entretien prescrits dans le plan d'entretien doivent être réalisés exclusivement auprès d'un atelier agréé GAS-
GAS Motorcycles, puis confirmés sur la plateforme GASGAS Motorcycles Dealer.net afin de conserver le droit à la garantie.
La garantie du fabricant est nulle et non avenue en cas de dommages et conséquences résultant de manipulations et/ou de modifications sur le véhicule.
3.2 Carburants, lubrifiants ou produits aux spécifications de même nature et produits auxiliaires
Remarque
Danger pour l'environnement Une manipulation inadéquate du carburant constitue un danger pour l'environnement.
- Le carburant ne doit pas pénétrer dans la nappe phréatique, le sol ou les canalisations.
Utiliser les carburants, lubrifiants ou produits aux spécifications de même nature et les produits auxiliaires conformément au manuel d'utilisation et aux spécifications.
3.3 Pièces détachées, accessoires
Pour des raisons de sécurité, utiliser uniquement des pièces détachées et des accessoires autorisés et/ou recommandés par GASGAS Motorcycles et les faire monter par un atelier agréé GASGAS Motorcycles. GASGAS Motorcycles décline toute responsabilité pour les autres produits et les dommages consécutifs à l'utilisation de tels produits.
Dans les descriptifs, certaines pièces détachées et accessoires sont indiqués entre parenthèses. Votre concessionnaire GAS-GAS Motorcycles agréé est là pour vous conseiller.
Les GASGAS Technical Accessories actuellement disponibles pour le véhicule sont présentées sur le site web de GASGAS Motorcycles.
Site web international de GASGAS Motorcycles : http://www.gasgas.com
3.4 Service
Le respect des travaux de maintenance, d'entretien et de réglage du moteur et de la partie-cycle figurant dans le présent manuel d'utilisation constitue la condition préalable au parfait fonctionnement de la moto et permet d'éviter l'usure précoce. Un réglage incorrect du châssis risque d'entraîner des dégâts sur cette dernière ou la rupture de composants.
Une utilisation du véhicule dans des conditions extrêmes, telles que dans le sable ou sur un terrain détrempé, poussièreux ou boueux, risque d'entraîner une usure plus importante de composants tels que les organes d'entraînement, le système de freinage, les filtres à air ou les composants de la suspension. De telles conditions imposent un contrôle ou un remplacement des composants avant que l'intervalle d'entretien suivant n'ait été atteint.
Respecter impérativement les durées de rodage ainsi que les intervalles de maintenance. Leur respect prolonge de manière notable la durée de vie de la moto.
En cas d'intervalles de kilométrage et de temps, c'est le premier intervalle qui survient qui doit être pris en compte.
3.5 Illustrations
Les figures représentées dans ce manuel illustrent parfois des équipements spéciaux.
Pour une meilleure représentation et compréhension, certains composants peuvent être déposés ou ne sont pas illustrés. Une dépose n'est pas toujours impérative pour le descriptif correspondant. Respecter les indications textuelles.
3.6 Service après-vente
Votre concessionnaire GASGAS Motorcycles agréé est à votre entière disposition pour toute question relative à votre véhicule et à la société GASGAS Motorcycles.
La liste des concessionnaires GASGAS Motorcycles agréés est disponible sur le site web de GASGAS Motorcycles. Site web international de GASGAS Motorcycles : http://www.gasgas.com
4.1 Vue avant gauche du véhicule (représentation simplifiée)
1 Levier de frein à main ( p. 16)
② Levier d'embrayage ( p. 16)
③ Bouchon du réservoir de carburant
4 Couvercle du boîtier du filtre à air
5 Béquille latérale ( p. 20)
6 Sélecteur ( p. 19)
7 Numéro de moteur ( p. 14)
4.2 Vue arrière droite du véhicule (représentation simplifiée)
1 Bouchon du réservoir d'huile deux temps
② Touche Arrêt ( p. 16)
3 Bouton de démarrage ( p. 17)
4 Poignée des gaz (p. 16)
5 Pédale de frein arrière ( p. 20)
6 Regard pour le liquide de frein à l'arrière
E01985-10
5.1 Numéro d'identification du véhicule
5.2 Plaque signalétique
5.3 Numéro de moteur
5.4 Référence de la fourche
5.5 Référence de l'amortisseur
6 ÉLÉMENTS DE COMMANDE
6.1 Levier d'embrayage
Le levier d'embrayage ^1 est situé à gauche du guidon. L'embrayage à actionnement hydraulique s'ajuste automatiquement.

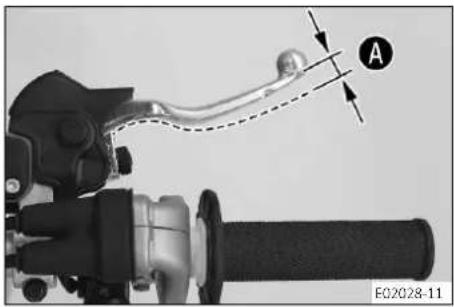

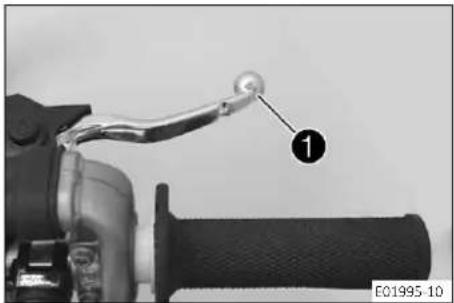

6.2 Levier de frein à main
Le levier de frein à main est situé à droite du guidon. Le levier de frein à main permet d'actionner le frein avant.
6.3 Poignée des gaz
La poignée des gaz ^1 est située à droite du guidon.
6.4 Touche Arrêt
La touche Arrêt 1 se trouve sur le côté gauche du guidon.
États possibles
- Touche Arrêt en position de base – Dans cette position, le circuit d'allumage est fermé et le moteur peut démarrer.
- Touche Arrêt enfoncée – Dans cette position, le circuit d'allumage est ouvert, le moteur en marche s'éteint et le moteur à l'arrêt ne démarre pas.
6.5 Bouton de démarrage
Le bouton de démarrage 1 est situé à droite du guidon.
États possibles

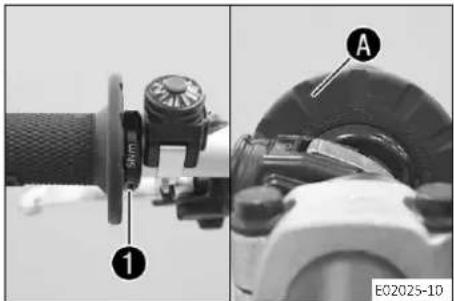

- Bouton de démarrage Ⓐ en position de base
- Bouton de démarrage énoncé – Dans cette position, le démarreur électrique est actionné.
6.6 Aperçu des témoins
 | Le témoin de dysfonctionnement est allumé/clignote en jaune – Le dispositif de diagnostics matériels (OBD) a détecté une erreur au niveau de l'électronique du véhicule. S'arrêter à un endroit sûr et contacter un atelier GASGAS Motorcycles agréé. |
 | La lampe-témoin du niveau de carburant s'allume en jaune – Le niveau de carburant a atteint le repère de la réserve. |
 | La lampe-témoin du niveau d'huile s'allume en rouge – Le niveau d'huile a atteint le repère MIN. Conduire la moto au maximum jusqu'à ce que le réservoir de carburant soit vide et faire l'appoint en huile deux temps à la prochaine occasion. |
6.7 Ouvrir le bouchon du réservoir de carburant
Danger
Risque d'incendie Le carburant est facilement inflammable.
Le carburant contenu dans le réservoir se dilate sous l'effet de la chaleur et peut déborder lorsque le réservoir est trop rempli.
- Ne jamais faire le plein du véhicule à proximité de flammes ou de cigarettes allumées.
- Arrêter le moteur lorsque vous faites le plein.
- S'assurer de ne pas renverser de carburant, notamment sur les parties chaudes du véhicule.
- Essuyer immédiatement tout carburant renversé.
- Respecter les consignes indiquées lorsque vous faites le plein.
Avertissement
Danger d'intoxication Le carburant est toxique et constitue un danger pour la santé.
- Éviter tout contact du carburant avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion de carburant.
- Ne pas respirer les vapeurs d'essence.
- En cas de contact cutané, rincer immédiatement à grande eau la zone touchée.
- En cas de contact du carburant avec les yeux, bien les rincer à l'eau et consulter immédiatement un médecin.
- Si les vêtements sont aspergés de carburant, il faut les changer.
- Stocker le carburant dans un jerrycan approprié, conformément aux directives en vigueur et le tenir hors de portée des enfants.
6 ÉLÉMENTS DE COMMANDE
Remarque
Danger pour l'environnement Une manipulation inadéquate du carburant constitue un danger pour l'environnement.
- Le carburant ne doit pas pénétrer dans la nappe phréatique, le sol ou les canalisations.

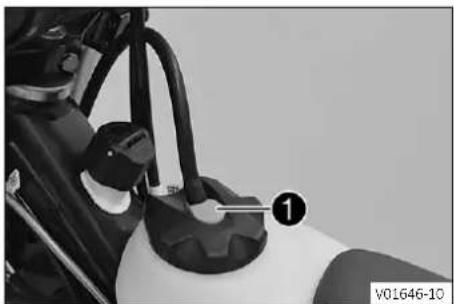

- Appuyer sur le bouton de déverrouillage ^1 , tourner le bouchon du réservoir de carburant dans le sens inverse des aiguilles d'une montre et le retirer vers le haut.
6.8 Fermer le bouchon du réservoir de carburant
Info
Poser le flexible de ventilation du réservoir de carburzés sans le plier.
6.9 Ouvrir le bouchon du réservoir d'huile deux temps
- Relever l'attache 1 vers le haut.
- Tourner le bouchon du réservoir d'huile deux temps dans le sens inverse des aiguilles d'une montre et le retirer par le haut.
6.10 Fermer le bouchon du réservoir d'huile deux temps
- Mettre en place le bouchon du réservoir d'huile deux temps et le tourner dans le sens des aiguilles d'une montre.
- Rabattre l'attache ① vers le bas. √ Le bouchon du réservoir d'huile deux temps s'enclenche.
6.11 Bouton de démarrage à froid
Le bouton de démarrage à fro① est situé sur le corps du clapet d'étranglement, sur le côté.
Lorsque le moteur est froid et que la température ambiante est basse, l'injection électronique de carburant augmente le temps d'injection.
Pour permettre au moteur de brûler le volume de carburant additionnel, un apport en oxygène est réalisé en tirant sur le bouton de démarrage à froid.
Info
Lorsque le moteur a atteint la température de fonctionnement, désactiver le bouton de démarrage à froid.
États possibles
- Bouton de démarrage à froid activé – Le bouton de démarrage à froid est tiré jusqu'en butée et tourné d'¼ de tour.
- Bouton de démarrage à froid désactivé— Refaire un ¼ de tour pour faire revenir le bouton de démarrage à froid à sa position de base.
6.12 Vis de réglage du régime de ralenti
Le réglage de ralenti du corps du clapet d'étranglement a une forte incidence sur le comportement au démarrage, la stabilité du régime de ralenti et la réponse lors d'accélérations.
Lorsque le régime de ralenti est réglé correctement, le moteur démarre plus facilement que lorsque le régime de ralenti est mal réglé.
La vis de réglage du régime de rale ^1 permet de régler le régime de ralenti.
Info
Si le régime de ralenti est élevé, que le moteur tourne lente-ment, que le frein moteur est faible et que l'accélération est agressive, la vis de réglage doit être tournée dans le sens des aiguilles d'une montre.
Si le régime de ralenti est bas, que le moteur tourne rapidement, que le frein moteur est élevé et que l'accélération n'est pas propre, la vis de réglage doit être tournée dans le sens inverse des aiguilles d'une montre.
6.13 Sélecteur
Le sélecteur ^1 est installé sur le côté gauche du moteur.
6 ÉLÉMENTS DE COMMANDE
Le point mort, ou position neutre, se situe entre le 1er et le 2e rapport.
6.14 Pédale de frein arrière
La pédale de frein arrière permet d'actionner le frein arrière.

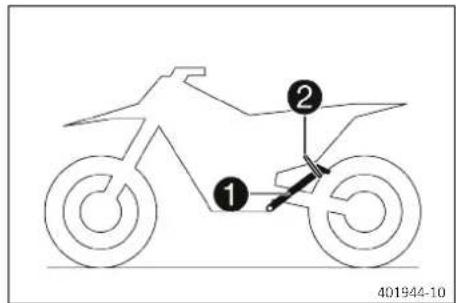

6.15 Béquille latérale
La béquille latérale ^1 se trouve du côté gauche de la moto.
La béquille latérale ^1 doit être relevée avant le départ et retenue avec le caoutchouc de maintie ^2 .
7.1 Consignes pour la première mise en service
Danger
Risque d'accident Un conducteur qui n'est pas en état de conduire se met en danger lui-même ainsi que les autres.
- Ne conduisez pas si vous avez consommez de l'alcool, des drogues ou des médicaments influant sur la conduite.
- Ne conduisez pas si vous n'êtes pas en état physiquement ou mentalement.
Avertissement
Risque de blessures Ne pas porter de vêtements de protection ou porter des vêtements de protection abîmés constitue un risque pour la sécurité.
- Toujours porter des vêtements de protection adéquats comme un casque, des bottes, des gants, un pantalon et une veste avec protections.
- N'utiliser que des vêtements de protection en parfait état et qui correspondent aux directives légales.
Avertissement
Risque de chute Une différence de sculpture des pneus avant et arrière compromet la tenue de route.
Une différence de sculpture des pneus peut considérablement compliquer le contrôle du véhicule.
— Assurez-vous que les roues avant et arrière soient uniquement équipées de pneus de même profil.
Avertissement
Risque d'accident Une conduite inappropriée modifie le comportement sur route.
- Adapter sa vitesse de conduite à l'état de la chaussée et aux capacités de pilotage.
Avertissement
Risque d'accident Le véhicule n'est pas conçu pour le transport d'un dosseret.
- Ne pas transporter de dosseret.
Avertissement
Risque d'accident En cas de surchauffe, le circuit de freinage n'est plus opérationnel.
Lorsque le pied se trouve sur la pédale de frein arrière, les plaquettes de frein frottent sans interruption.
- Enlever le pied de la pédale de frein arrière dès lors que celle-ci n'est pas utilisée.
Avertissement
Risque d'accident Le poids total et les charges sur essieu modifient le comportement sur route.
- Ne pas dépasser le poids total roulant autorisé et les charges sur essieu.
Avertissement
Risque de vol Les interventions de personnes non autorisées mettent la vie d'autrui en danger, en plus de la leur.
- Ne laissez pas le véhicule sans surveillance lorsque le moteur tourne.
- Protéger le véhicule contre tout accès non autorisé.
Info
Noter que l'utilisation de la moto peut gêner d'autres personnes en cas de bruit excessif.
- S'assurer que les travaux nécessaires lors du contrôle avant-vente ont été effectués par un atelier agréé GASGAS Motorcycles.
√ Le certificat de livraison est délivré à la remise du véhicule.
- Avant d'effectuer le premier trajet, lire attentivement et intégralement le manuel d'utilisation.
- Se familiariser avec les éléments de commande.
- Régler la position de base du levier d'embrayage. ( p. 77)
- Régler la position de base du levier de frein à main. ( p. 80)
- Régler la position de base de la pédale de frein arrière. (p. 86)
- Régler la position de base du sélecteurs. ( p. 114)
- Tester et se familiariser avec la manipulation et la tenue de route de la moto sur une surface appropriée avant d'entreprendre un trajet plus important.
Info
Votre moto n'est pas homologuée pour rouler sur la voie publique.
En tout-terrain, il est conseillé d'être accompagné d'une autre personne roulant sur une deuxième moto pour pouvoir s'entraider en cas de problèmes.
- En guise de test et pour se familiariser avec la moto, essayer aussi de rouler à vitesse réduite en se tenant debout sur les repose-pieds.
- Ne pas s'aventurer sur des pistes trop difficiles par rapport aux capacités et expériences personnelles.
- Toujours tenir le guidon à deux mains et laisser les pieds sur les repose-pieds.
- Ne pas prendre de bagages.
- Respecter le poids total roulant autorisé et les charges sur essieu maximales autorisées. Indications prescrites
| Poids total roulant autorisé 335 kg (739 lb.) | |
| Charge maximale admissible sur l'axe avant 145 kg (320 lb.) | |
| Charge maximale admissible sur l'essieu arrière 190 kg | (419 lb.) |
- Contrôler la tension des rayons. ( p. 96)
Info
La tension des rayons doit être contrôlée au bout d'une demi-heure de fonctionnement.
- Roder le moteur. (p. 22)
7.2 Roder le moteur
- Pendant la phase de rodage, ne pas dépasser la puissance du moteur indiquée.
Indications prescrites
| Puissance moteur maximale | |
| Au cours des 3 premières heures d'utilisation < 70 | % |
| Au cours des 5 premières heures d'utilisation < 100 | % |
Info
L'emploi d'un compteur d'heures d'utilisation est recommandé afin de pouvoir vérifier le kilométrage à tout moment.
- Éviter de rouler à plein régime !
7.3 Puissance de démarrage des batteries lithium-ion à basses températures
Les batteries lithium-ion sont nettement plus légères que les batteries au plomb, bénéficient d'une autodécharge faible et d'une puissance de démarrage supérieure au dessus de 15° C (60 °F). La puissance de démarrage des batteries lithium-ion diminue cependant davantage à basses températures que celle des batteries au plomb.
Plusieurs essais de démarrage peuvent être utiles. Appuyer sur le bouton de démarrage pendant 5 secondes, puis patienter 30 secondes avant de recommencer. Il est nécessaire de faire des pauses pour que la chaleur accumulée puisse se répartir dans la batterie lithium-ion et pour ne pas endommager celle-ci.
Si, à des températures inférieures à 15 °C (60 °F), la batterie lithium-ion ne parvient pas ou pas suffisamment à faire tourner le démarreur électrique alors qu'elle est chargée, cela ne signifie pas qu'elle est défectueuse, mais qu'elle doit simplement être réchauffée à l'intérieur afin d'augmenter la puissance de démarrage (courant délivré). La puissance de démarrage augmente avec le réchauffement.
7.4 Préparer le véhicule pour des conditions d'utilisation difficiles
Info
Une utilisation du véhicule dans des conditions extrêmes, telles que dans le sable ou sur un terrain détrempé ou boueux, risque d'entraîner une usure plus importante de composants comme les organes d'entraînement, le système de freinage ou les composants de la suspension. De telles conditions imposent un contrôle ou un remplacement des composants avant que l'intervalle d'entretien suivant n'ait été atteint.

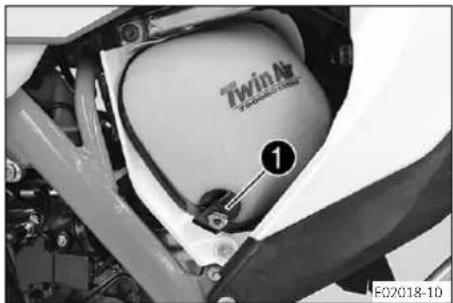

- Préparer le couvercle du boîtier du filtre à air jusqu'au fusile. ( p. 64)
- Nettoyer le filtre à air et le boîtier du filtre à air. ( p. 63)
Info
Contrôler le filtre à air toutes les 30 minutes environ.
- Vérifier les fiches électriques (humidité, corrosion, fixation).
» En présence d'humidité, de corrosion ou de dommages :
- Nettoyer, sécher les fiches et les remplacer si nécessaire.
Les conditions d'utilisation difficiles sont les suivantes :
- Trajets sur sable sec. (p. 24)
– Trajets sur sable humide. (p. 25) - Trajets sur voies humides et boueuses. ( p. 26)
- Trajets à températures extérieures élevées ou trajets lents. ( p. 26)
- Trajets à faibles températures extérieures ou en cas de neige. ( p. 27)
7.5 Préparation du véhicule aux trajets sur sable sec
| Valeur au niveau du bouchon de radiateur | 1,8 bar (26 psi) |
» Si la valeur affichée ne correspond pas à la valeur de consigne :
Avertissement
Danger de brûlure Le liquide de refroidissement est brûlant et maintenu sous pression pendant le fonctionnement de la moto.
- Ne jamais ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement lorsque le moteur ou le système de refroidissement sont chauds.
- Laissez le système de refroidissement et le moteur refroidir avant d'ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement.
- En cas de brûlure, passez immédiatement la zone ébouillantée sous l'eau tiède.
- Mettre en place la protection contre les poussières sur le filtre à air.
Protection contre la poussière sur le filtre à air (79006920000)
Info
Suivre les instructions du manuel de montage GASGAS Technical Accessories.
- Mettre en place la protection contre le sable sur le filtre à air.
Protection contre le sable sur le filtre à air (79006922000)
Info
Suivre les instructions du manuel de montage GASGAS Technical Accessories.
- Nettoyer la chaîne.
Nettoyant pour chaîne ( p. 142)
- Monter le pignon de chaîne d'acier.
- Graisser la chaîne.
Spray d'huile universelle ( p. 143)
- Nettoyer les ailettes du radiateur.
- Redresser avec précaution les ailettes du radiateur tordues.
Condition
Utilisation régulière dans le sable
- Remplacer les pistons toutes les 10 heures d'utilisation.
7.6 Préparation du véhicule aux trajets sur sable humide

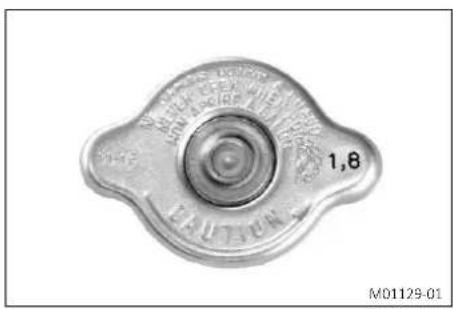

- Vérifier le bouchon de radiateur.
| Valeur au niveau du bouchon de radiateur | 1,8 bar (26 psi) |
» Si la valeur affichée ne correspond pas à la valeur de consigne :
Avertissement
Danger de brûlure Le liquide de refroidissement est brûlant et maintenu sous pression pendant le fonctionnement de la moto.
- Ne jamais ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement lorsque le moteur ou le système de refroidissement sont chauds.
- Laissez le système de refroidissement et le moteur refroidir avant d'ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement.
- En cas de brûlure, passez immédiatement la zone ébouillantée sous l'eau tiède.
- Remplacer le bouchon de radiateur.
Protection contre l'eau sur le filtre à air (79006921000)
Info
Suivre les instructions du manuel de montage
GASGAS Technical Accessories.
- Nettoyer la chaîne.
Nettoyant pour chaîne ( p. 142)
- Monter le pignon de chaîne d'acier.
- Graisser la chaîne.
Spray d'huile universelle ( p. 143)
- Nettoyer les ailettes du radiateur.
- Redresser avec précaution les ailettes du radiateur tordues.
Condition
Utilisation régulière dans le sable
- Remplacer les pistons toutes les 10 heures d'utilisation.
7.7 Préparation du véhicule aux trajets sur voies humides et boueuses


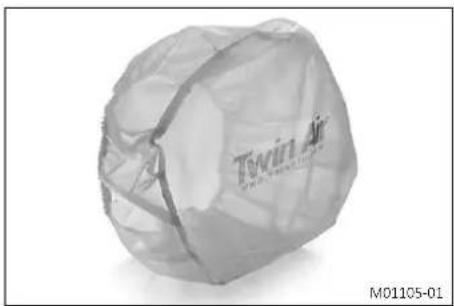

TwinAir RAINEOAT M01105-01- Mettre en place la protection contre l'eau sur le filtre à air.
Protection contre l'eau sur le filtre à air (79006921000)
Info
Suivre les instructions du manuel de montage
GASGAS Technical Accessories.
- Monter le pignon de chaîne d'acier.
- Nettoyer la moto. ( p. 124)
- Redresser avec précaution les ailettes du radiateur tordues.
7.8 Préparation du véhicule aux températures extérieures élevées ou aux trajets lents
| Valeur au niveau du bouchon de radiateur | 1,8 bar (26 psi) |
» Si la valeur affichée ne correspond pas à la valeur de consigne :
Avertissement
Danger de brûlure Le liquide de refroidissement est brûlant et maintenu sous pression pendant le fonctionnement de la moto.
- Ne jamais ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement lorsque le moteur ou le système de refroidissement sont chauds.
- Laissez le système de refroidissement et le moteur refroidir avant d'ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement.
- En cas de brûlure, passez immédiatement la zone ébouillantée sous l'eau tiède.
- Adapter la démultiplication secondaire au trajet.
Info
L'huile moteur devient rapidement brûlante lorsque l'embrayage est manipulé fréquemment en raison d'une démultiplication secondaire trop longue.
- Nettoyer la chaîne.
Nettoyant pour chaîne ( p. 142)
- Nettoyer les ailettes du radiateur.
- Redresser avec précaution les ailettes du radiateur tordues.
- Contrôler le niveau de liquide de refroidissement. ( p. 103)
7.9 Préparation du véhicule aux faibles températures extérieures ou à la neige
Protection contre l'eau sur le filtre à air (79006921000)
Info
Suivre les instructions du manuel de montage GASGAS Technical Accessories.
8.1 Travaux de contrôle et d'entretien avant chaque mise en service
Info
Contrôler l'état du véhicule et la sécurité de fonctionnement avant chaque trajet.
Pendant le trajet, le véhicule doit être en parfait état technique.
- Vérifier le niveau de liquide de frein à l'avant. ( p. 81)
- Contrôler le niveau de liquide de frein à l'arrière. ( p. 86)

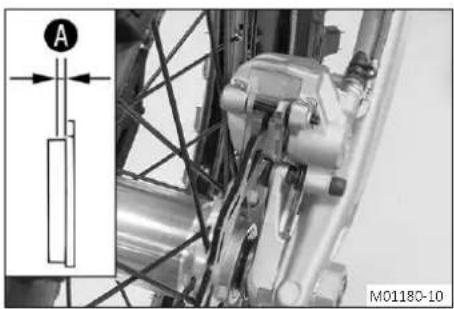

- Contrôler les plaquettes de frein à l'avant. ( p. 83)
- Contrôler les plaquettes de frein arrière. ( p. 88)
- Contrôler le fonctionnement des freins.
- Contrôler le niveau de liquide de refroidissement. ( p. 103)
- Vérifier l'état d'encrassement de la chaîne. ( p. 69)
- Vérifier la chaîne, la couronne, le pignon et le guide-chaîne. (p. 72)
- Contrôler la tension de la chaîne. ( p. 70)
- Vérifier l'état des pneus. ( p. 95)
- Vérifier la pression des pneus. ( p. 95)
- Contrôler la tension des rayons. ( p. 96)
Info
La tension des rayons doit être contrôlée régulièrement, car une mauvaise tension peut grandement mettre en danger le conducteur.
- Nettoyer les cache-poussières des bras de fourche. ( p. 49)
- Purger les bras de fourche. ( p. 48)
- Contrôler le filtre à air.
- Contrôler le réglage et la souplesse de tous les éléments de commande.
- Vérifier régulièrement que toutes les vis, tous les écrous et tous les colliers sont bien serrés.
- Vérifier la réserve de carburant.
8.2 Démarrage
Danger
Danger d'intoxication Les gaz d'échappement sont toxiques et peuvent faire perdre conscience voire entraîner la mort.
- Veillez donc en permanence à une aération suffisante lorsque le moteur tourne.
- Utilisez un système d'extraction des gaz d'échappement approprié si vous démarrez ou faites tourner le moteur dans une pièce fermée.
Remarque
Dommages sur le moteur Lorsque le moteur est froid, les régimes élevés ont une influence négative sur la longévité des composants.
- Faites chauffer le moteur uniquement à bas régime.
- Mettre la boîte de vitesses au point mort.
Condition
Température ambiante : < 10 °C (< 50 °F)
- Retirer le bouton de démarrage à froid jusqu'en butée et le tourner d'¼ de tour.
Info
Lorsque le moteur a atteint la température de fonctionnement, désactiver le bouton de démarrage à froid.
- Enfoncer le bouton de démarrage.
Info
Appuyer au maximum 5 secondes sur le bouton de démarrage. Attendre 30 secondes jusqu'au prochain essai. Lorsque la température est inférieure à 15°C (60 °F), plusieurs tentatives de démarrage peuvent être requises pour réchauffer la batterie lithium-ion et augmenter ainsi la puissance de démarrage.
8.3 Démarrer
Info
Avant de démarrer, la béquille Plug-in doit être retirée.
La béquille latérale doit être relevée avant le départ et retenue avec le caoutchouc de maintien.
- Tirer sur le levier d'embrayage, passer la première, relâcher lentement le levier d'embrayage tout en accélérant avec précaution.
8.4 Passer les vitesses, conduire
Avertissement
Risque d'accident Rétrograder à régime moteur élevé bloque la roue arrière et emballe le moteur.
- Ne rétrogradez pas à un régime moteur élevé.
Info
En cas de bruits anormaux pendant la conduite, il convient de s'arrêter immédiatement, d'éteindre le moteur et de contacter un atelier agréé GASGAS Motorcycles. La première vitesse sert à démarrer ou à gravir les côtes.
- Lorsque les circonstances le permettent (côte, circulation, etc.), passer la vitesse supérieure. Pour cela, relâcher la poignée des gaz et tirer simultanément sur le levier d'embrayage, passer à la vitesse suivante, relâcher l'embrayage et accélérer.
- Si la fonction starter a été activée, la désactiver dès que le moteur est chaud.
- Après avoir atteint la vitesse maximale en tournant à fond la poignée des gaz, ramener cette dernière aux 14 . La vitesse diminue à peine, mais la consommation est fortement réduite.
- Ne pas accélérer plus que nécessaire. Faire tourner trop brusquement la poignée des gaz fait augmenter la consommation.
-
Pour rétrograder d'une vitesse, freiner la moto en coupant les gaz.
-
Tirer sur le levier d'embrayage, engager la vitesse inférieure, relâcher doucement le levier d'embrayage et accélérer ou changer à nouveau de vitesse.
- Couper le moteur si le véhicule doit tourner au régime de ralenti ou rester à l'arrêt pendant une période prolongée. Indications prescrites
≥ 2 min - Éviter de faire patiner l'embrayage trop longtemps ou trop souvent. Cela entraîne une surchauffe de l'huile de boîte, du moteur et du système de refroidissement.
- Rouler à faible régime plutôt qu'à haut régime en faisant patiner l'embrayage.
8.5 Freiner
Avertissement
Risque d'accident Un freinage excessif entraîne le blocage des roues.
- Adapter le freinage à l'état de la chaussée et aux capacités de pilotage.
Avertissement
Risque d'accident Une résistance réduite des freins avant et arrière indique une efficacité diminuée du freinage.
- Contrôlez les freins et ne conduisez pas avant que le problème ne soit résolu. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Avertissement
Risque d'accident L'humidité et la poussière compromettent le système de freinage.
- Freinez plusieurs fois avec précaution afin de faire sécher les plaquettes et les disques de frein et d'enlever la poussière.
- Sur sol sableux, humide ou glissant, actionner en priorité le frein de roue arrière.
- Il faut toujours freiner avant d'entrer dans un virage. Il faut au préalable rétrograder en fonction de la vitesse.
- Sur de longues distances en pente descendante, utiliser le frein moteur. À cet effet, rétrograder d'une ou deux vitesses, sans pour autant emballer le moteur. Le freinage est ainsi réduit au maximum et le système de frein est prémuni de toute surchauffe.
8.6 S'arrêter et béquiller
Avertissement
Risque de vol Les interventions de personnes non autorisées mettent la vie d'autrui en danger, en plus de la leur.
- Ne laissez pas le véhicule sans surveillance lorsque le moteur tourne.
- Protéger le véhicule contre tout accès non autorisé.
Avertissement
Risque de brûlures Certaines pièces du véhicule deviennent brûlantes pendant la conduite du véhicule.
- Ne pas toucher les composants tels que l'échappement, le radiateur, le moteur, l'amortisseur ou le système de frein avant que ces composants ne soient refroidis.
- Laisser refroidir les pièces du véhicule avant de commencer les travaux.
Remarque
Risque d'incendie Les pièces chaudes du véhicule présentent un danger d'incendie et d'explosion.
- Ne laissez pas le véhicule à proximité de matériaux facilement inflammables ou explosifs.
- Laissez le véhicule refroidir avant de le recouvrir.
- Ne laissez pas le véhicule à proximité de matériaux facilement inflammables ou explosifs. - Laissez le véhicule refroidir avant de le recouvrir.
Remarque
Détérioration du matériel Un stationnement inadapté endommage le véhicule.
Si le véhicule roule ou tombe, il risque d'être fortement endommagé.
Les composants pour béquiller le véhicule sont conçus uniquement pour le poids du véhicule.
- Stationner le véhicule sur un sol plan et ferme.
— Assurez-vous que personne ne soit sur le véhicule lorsqu'il est stationné à l'aide de la béquille.
- Freiner la moto.
- Mettre la boîte de vitesses au point mort.
- Appuyer sur la touche Arrêt pendant le ralenti moteur jusqu'à l'arrêt du moteur.
- Garer la moto sur une surface stable.
8.7 Transport
Remarque
Danger d'endommagement Le véhicule en stationnement est susceptible de rouler accidentellement ou de tomber.
- Stationner le véhicule sur un sol plan et ferme.
Remarque
Risque d'incendie Les pièces chaudes du véhicule présentent un danger d'incendie et d'explosion.
- Ne laissez pas le véhicule à proximité de matériaux facilement inflammables ou explosifs.
- Laissez le véhicule refroidir avant de le recouvrir.
- Arrêter le moteur.
- Bloquer la moto avec des tendeurs ou d'autres dispositifs de fixation adaptés pour l'empêcher de tomber ou de rouler accidentellement.
8.8 Faire le plein de carburant
Danger
Risque d'incendie Le carburant est facilement inflammable.
Le carburant contenu dans le réservoir se dilate sous l'effet de la chaleur et peut déborder lorsque le réservoir est trop rempli.
- Ne jamais faire le plein du véhicule à proximité de flammes ou de cigarettes allumées.
- Arrêter le moteur lorsque vous faites le plein.
- S'assurer de ne pas renverser de carburant, notamment sur les parties chaudes du véhicule.
- Essuyer immédiatement tout carburant renversé.
- Respecter les consignes indiquées lorsque vous faites le plein.
Avertissement
Danger d'intoxication Le carburant est toxique et constitue un danger pour la santé.
- Éviter tout contact du carburant avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion de carburant.
— Ne pas respirer les vapeurs d'essence. - En cas de contact cutané, rincer immédiatement à grande eau la zone touchée.
- En cas de contact du carburant avec les yeux, bien les rincer à l'eau et consulter immédiatement un médecin.
- Si les vêtements sont aspergés de carburant, il faut les changer.
Remarque
Danger pour l'environnement Une manipulation inadéquate du carburant constitue un danger pour l'environnement.
- Le carburant ne doit pas pénétrer dans la nappe phréatique, le sol ou les canalisations.


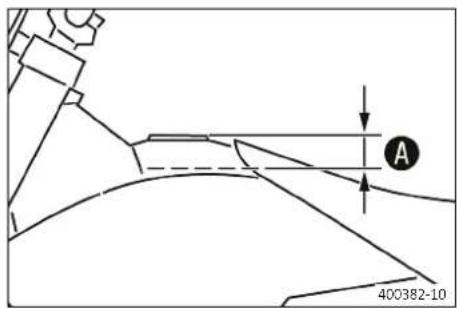

A 400382-10- Arrêter le moteur.
- Ouvrir le bouchon du réservoir de carburant. ( p. 17)
- Remplir le réservoir de carburant au maximum jusqu'au rep ^A . Indications prescrites
| Repère A | 35 mm (1,38 in) | ||
| Capacité totale du réservoir à carburant env. | 8,5 l(2,25 US gal) | Carburant sans plomb (ROZ 95)( p. 140) | |
Info
Ne pas utiliser de carburant pré-mélangé.
- Fermer le bouchon du réservoir de carburant. ( p. 18)
8.9 Faire l'appoint en huile deux temps
Avertissement
Dommages sur le moteur Si le réservoir d'huile n'est pas rempli d'huile pour moteurs à deux temps, alors le moteur n'est pas lubrifié.
Lorsque la lampe témoin du niveau d'huile s'allume, alors l'huile deux temps suffit pour le reste du remplissage du réservoir de carburant.
- Lorsque la lampe-témoin du niveau d'huile s'allume, roulez au maximum jusqu'à ce que le réservoir soit vide.
- À la prochaine occasion, faites ensuite l'appoint en huile deux temps avant de faire le plein de carburant.
- Synchronisez la pompe à huile lorsque la durée d'huile deux temps a été retirée ou que le réservoir d'huile deux temps a été complètement vidé.

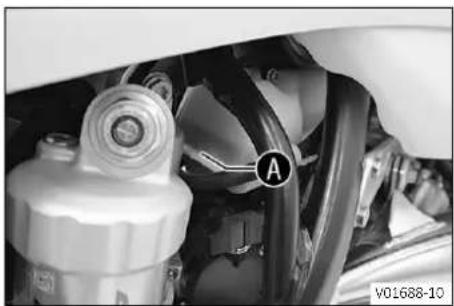

Remplir le réservoir d'huile deux temps jusqu'au bord infériel de la tubulure de remplissage.
Indications prescrites
| N'utiliser que de l'huile à deux temps appropriée pour le graissage séparé. |
| Capacité du réservoir d'huile deux temps d'environ | 0,6 l (0,6 qt.) Huile moteur à deux temps ( p. 140) |
- Fermer le bouchon du réservoir d'huile deux temps. ( p. 18)
9.1 Informations additionnelles
Tous les travaux supplémentaires résultant des opérations obligatoires ou des mesures recommandées doivent faire l'objet d'une procédure séparée et sont facturés séparément.
En fonction des conditions de conduite locales, les intervalles de maintenance peuvent différer dans le pays d'utilisation. Dans le cadre de l'évolution technique, il est possible que certains intervalles d'entretien et services soient modifiés. Le dernier plan d'entretien valide est toujours disponible sur la plateforme Dealer.net de GASGAS Motorcycles. Votre concessionnaire GASGAS Motorcycles vous conseille volontiers.
L'emploi d'un compteur d'heures d'utilisation est recommandé afin de pouvoir vérifier le kilométrage à tout moment. Compteur d'heures d'utilisation (A54012920000)
9.2 Travaux obligatoires
| toutes les 40 heures d'utilisation | |||||
| toutes les 20 heures d'utilisation | |||||
| toutes les 10 heures d'utilisation | |||||
| après 5 heures d'utilisation | |||||
| après une heure d'utilisation | |||||
| Relever la mémoire d'erreurs avec le boîtier diagnostic GASGAS Motorcycles. ○ ○ ● ● | |||||
| Vérifier le bon fonctionnement de l'équipement électrique. ○ ● ● | |||||
| Vérifier et charger la batterie 12 ◆ ● ● | |||||
| Remplacer l'huile de boîte.( p. 121) | ○ | ● | |||

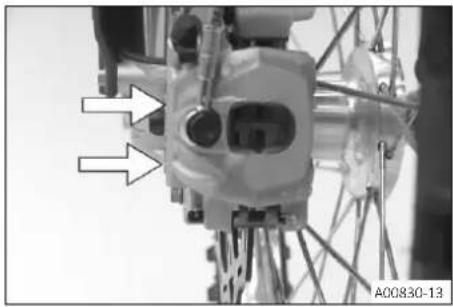

| Contrôler les plaquettes de frein à l'avant. ( p. 83) | ● | ● | ● | ||
| Contrôler les plaquettes de frein arrière. ( p. 88) | ● | ● | ● | ||
| Vérifier les disques de frein. ( p. 80) | ● | ● | ● | ||
| Vérifier l'état et l'étanchéité des durites de frein. ● ● | |||||
| Contrôler le niveau de liquide de frein à l'arrière. ( p. 86) | ● | ● | ● | ||
| Vérifier la course libre de la pédale de frein arrière. ( p. 85) | ● | ● | ● | ||
| Contrôler le cadre.( p. 75) | ● | ● | ● | ||
| Vérifier le bras oscillants( p. 75) | ● | ● | ● | ||
| Vérifier le jeu du roulement du bras oscillants. ● | |||||
| Vérifier le jeu éventuel du palier de pivot de l'amortisseur. | ● | ● | ● | ||
| Vérifier l'articulation de l'amortisseur. | ● | ● | ● | ||
| Vérifier l'état des pneus. ( p. 95) | ○ | ● | ● | ● | |
| Vérifier la pression des pneus. ( p. 95) | ○ | ● | ● | ● | |
| Vérifier le jeu du roulement de roues | ● | ● | |||
| Vérifier les moyeux de roues | ● | ● | ● | ||
| Vérifier que les jantes ne sont pas voilées. | ○ | ● | ● | ● | |
| Contrôler la tension des rayons. ( p. 96) | ○ | ● | ● | ● | |
| Vérifier la chaîne, la couronne, le pignon et le guide-chaîne. ( p. 72) | ● | ● | ● | ||
| Contrôler la tension de la chaîne. ( p. 70) | ○ | ● | ● | ● | |
| Graisser toutes les pièces mobiles (par ex. béquille latérale, levier, chaîne...) et vérifier leur souplesse de fonctionnement. | ● | ● | ● | ||
| Contrôler/rectifier le niveau de liquide d'embrayage hydraulique. ( p. 77) | ● | ● | ● | ||
| Vérifier le niveau de liquide de frein à l'avant. ( p. 81) | ● | ● | ● | ||
| Vérifier la course libre du levier de frein à main. ( p. 80) | ● | ● | ● | ||

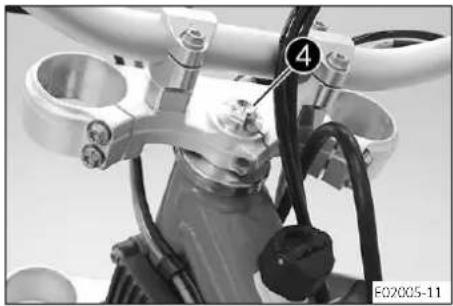

| Vérifier le jeu du palier de la tête de direction. ( p. 54) | ○ | ● | ● | ● | |
| Remplacer la bougie d'allumage et la fiche de bougie d'allumage. | ● | ● | |||
| toutes les 40 heures d'utilisation | ||||
| toutes les 20 heures d'utilisation | ||||
| toutes les 10 heures d'utilisation | ||||
| après 5 heures d'utilisation | ||||
| après une heure d'utilisation | ||||
| Inspector tous les flexibles (par ex. flexibles de carburant, de liquide de refroidissement, de purge, de vidange...) et les cache-poussière à la recherche d'éventuels fissures ou défauts d'étanchéité, et vérifier que leur montage est correct. | ○ | ● | ● | ● |
| Contrôler l'antigel et le niveau de liquide de refroidissement. ( p. 102) | ○ | ● | ● | ● |
| Vérifier que les câbles ne sont pas endommagés et qu'ils ne sont pas pliés. ● ● ● | ||||
| Vérifier l'état des câbles d'accélérateur, l'absence de pliures et le réglage. | ○ | ● | ● | |
| Nettoyer le filtre à air et le boîtier du filtre à air. ( p. 63) | ● | ● | ||
| Remplacer la laine de roche du silencieux arrière. ( p. 65) | ● | |||
| Effectuer l'entretien de la fourches. ● | ||||
| Effectuer l'entretien de l'amortisseur. ● | ||||
| Vérifier le serrage des vis et écrous faciles d'accès et importants pour la sécurité. | ○ | ○ | ● | ● |
| Remplacer la crépine à essence ( p. 115) | ○ | ● | ● | ● |
| Vérifier la pression de carburant. ● ● ● | ||||
| Contrôler le régime de ralent. ● ● ● | ||||
| Contrôle final : vérifier la sécurité de fonctionnement du véhicule et effectuer une marche d'essai. | ○ | ● | ● | ● |
| Consulter la mémoire d'erreurs avec le boîtier diagnostic GASGAS Motorcycles à l'issue de la marche d'essai. | ○ | ○ | ● | ● |
| Faire le rapport des interventions sur la plateforme GASGAS Motorcycles Dealer.net. | ○ | ○ | ● | ● |
- Intervalle unique
- Intervalle périodique
9.3 Travaux recommandés
| tous les 48 mois | |||||
| tous les 12 mois | |||||
| toutes les 80 heures d'utilisation | |||||
| toutes les 40 heures d'utilisation | |||||
| après 20 heures d'utilisation / toutes les 20 heures d'utilisation | |||||
| après 10 heures d'utilisation / toutes les 10 heures d'utilisation | |||||
| Remplacer le liquide de frein à l'avant | ● ● | ||||
| Remplacer le liquide de frein à l'arrière | ● ● | ||||
| Vidanger le liquide d'embrayage hydraulique ( p. 78) | ● ● | ||||
| Graisser le palier de la tête de direction. ( p. 56) | ● ● | ||||
| Nettoyer le flexible du capteur de pression | ● ● ● | ● | |||
| Effectuer l'entretien de la fourche | ○ | ||||
| Effectuer l'entretien de l'amortisseur | ○ | ||||
| Vérifier le moteur de démarreur électrique | ● ● | ||||
| Remplacer le filtre à carburant | ● | ||||
| Vérifier la boîte à clapets, la membrane et l'embout de purge. | ● | ● | ● | ||
| Remplacer la pompe à huile, nettoyer la crépine d'huile. | ● | ||||
| Nettoyer la crépine dans le réservoir d'huile | ● | ||||
| Nettoyer le capuchon du capteur de pression | ● | ● | ● | ● | |
| tous les 48 mois | ||
| tous les 12 mois | ||
| toutes les 80 heures d'utilisation | ||
| toutes les 40 heures d'utilisation | ||
| après 20 heures d'utilisation / toutes les 20 heures d'utilisation | ||
| après 10 heures d'utilisation / toutes les 10 heures d'utilisation | ||
| Remplacer le liquide de refroidissement (p. 106) | ● | |
| Effectuer un petit entretien du moteur. (Vérifier le fonctionnement et la souplesse de la valve d'échappement. Vérifier l'embrayage.) | ||
| Effectuer un entretien avancé, y compris un démontage et un montage du moteur. (Remplacer les pistons et contrôler les cylindres. Remplacer la bielle, les paliers de bielle et les manetons. Nettoyer les raccords de flexible du capteur de pression. Vérifier la boîte de vitesses et l'engagement des rapports. Remplacer tous les paliers du moteur.) | ● | |
- Intervalle unique
- Intervalle périodique

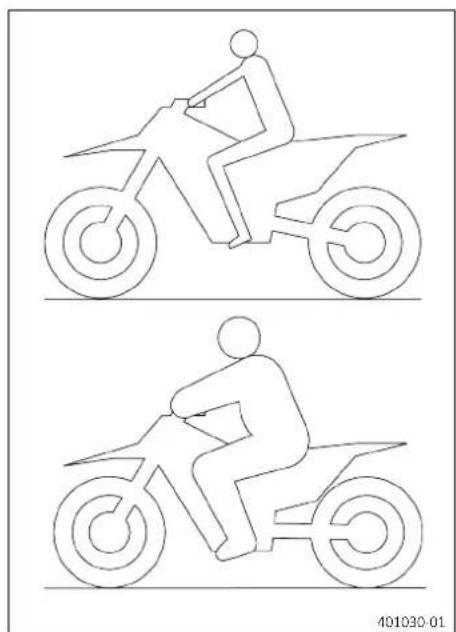

10.1 Contrôler le réglage de base de la partie-cycle en fonction du poids du pilote
Info
Lors du réglage de base de la partie-cycle, régler d'abord l'amortisseur et ensuite la fourche.
- Pour obtenir un comportement optimal de la machine et pour ne pas endommager la fourche, l'amortisseur, le bras oscillant ou le cadre, adapter le réglage de base des éléments de suspension au poids du pilote.
- À la livraison, les motos GASGAS tout-terrain sont prévues pour un poids conducteur standard (y compris l'équipement de protection au complet).
Indications prescrites
Poids standard du pilote 75 ... 85 kg (165 ... 187 lb.)
- Si le poids du pilote n'est pas compris dans ces limites, il convient de modifier le réglage de base des suspensions en conséquence.
- Une petite différence de poids peut être compensée par un réglage de la précontrainte des ressorts ; une différence plus importante exige la mise en place de ressorts correspondants.
10.2 Suspension pneumatique XACT AER CC
Une suspension pneumatique est montée dans la fourche WP XACT AER CC.
Sur ce système, la suspension se trouve dans le bras de fourche gauche et l'amortissement dans le bras de fourche droit.
L'absence de ressorts permet de réaliser un net gain de poids en comparaison avec les fourches conventionnelles. La réactivité est, elle aussi, nettement améliorée en cas d'irrégularités de la route.
En mode de conduite normal, un seul coussin d'air prend en charge la suspension. Un ressort en acier monté dans le bras de fourche gauche sert de butée de fin de course.
Info
Si toutefois la fourche talonne fréquemment, il faut augmenter la pression de gonflage au niveau de la fourche pour ne pas endommager la fourche et le cadre.
La pression dans la fourche peut rapidement être adaptée au poids du conducteur, au type de route et au souhait du conducteur à l'aide d'une pompe de gonflage de fourche. Il n'est pas nécessaire de démonter la fourche. Le montage complexe de ressorts plus durs ou plus souples n'est plus nécessaire.
Si la chambre à air venait à perdre de l'air en raison d'un joint endommagé, la fourche ne s'affaisserait quand même pas. Dans ce cas, l'air est retenu dans la fourche. Le débattement est quasiment complètement conservé. L'amortissement devient plus dur et le confort de conduite diminue.
10 ADAPTER LA PARTIE-CYCLE
L'amortissement peut être réglé comme pour une fourche conventionnelle au niveau de la compression et de la détente.
Le réglage de la détente s'effectue à l'extrémité inférieure du bras de fourche droit.
Le réglage de la compression s'effectue à l'extrémité supérieure du bras de fourche droit.
10.3 Amortissement en compression de l'amortisseur
L'amortissement en compression de l'amortisseur est divisé en deux plages, la Grande Vitesse et la Petite Vitesse.
La Grande et Petite Vitesse sont des paramètres qui se réfèrent à la vitesse de compression de l'amortisseur de la roue arrière, et non à la vitesse de la moto.
L'élément de réglage de compression Grande Vitesse se ressent par exemple à l'atterrissage suite à un saut ; la compression de l'amortisseur de la roue arrière agit alors rapidement.
L'élément de réglage de compression Petite Vitesse se ressent par exemple en cas de conduite sur une chaussée comportant de longs dos d'âne ; la compression de l'amortisseur de la roue arrière agit alors lentement.
Ces deux paramètres sont réglables indépendamment l'un de l'autre, même si la transition entre la Grande et la Petite Vitesse reste fluide. C'est pourquoi les modifications des réglages dans la plage Petite Vitesse de compression de la fourche agissent également sur la plage Grande Vitesse et inversement.
10.4 Régler l'amortissement en compression Petite Vitesse de l'amortisseur
Attention
Risque de blessures Les pièces de l'amortisseur seront projetées si celui-ci est mal démonté.
L'amortisseur est rempli d'azote haute densité.
- Respectez la description indiquée. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Info
L'élément de réglage de compression Petite Vitesse se fait sentir lorsque l'enfoncement de l'amortisseur est de lent à normal.


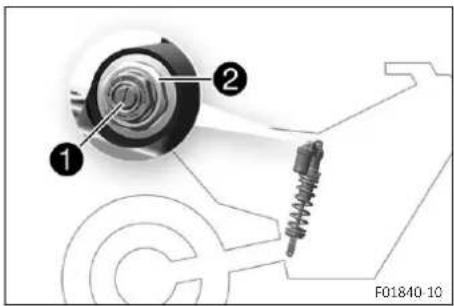

1 2 F01840-10- Visser la vis de réglag ^1 dans le sens des aiguilles d'une montre, avec un tournevis, jusqu'au dernier cran perceptible.
Info
Ne pas desserrer le raccord vis 2 !
- Tourner dans le sens inverse des aiguilles d'une montre en effectuant le nombre de crans correspondant au type d'amortisseur. Indications prescrites
| Amortissement en compression Lowspeed | |
| Confort 17 clics | |
| Standard 15 clics | |
| Sport 13 clics | |
Info
La rotation dans le sens des aiguilles d'une montre augmente l'amortissement, la rotation dans le sens inverse le réduit.
10.5 Régler l'amortissement en compression Grande Vitesse de l'amortisseur
Attention
Risque de blessures Les pièces de l'amortisseur seront projetées si celui-ci est mal démonté.
L'amortisseur est rempli d'azote haute densité.
- Respectez la description indiquée. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Info
L'élément de réglage de compression Grande Vitesse se fait sentir lorsque l'enfoncement de l'amortisseur est rapide.
Info
Ne pas desserrer le raccord viss ^2 !
- Tourner dans le sens inverse des aiguilles d'une montre du nombre de tours correspondant au type d'amortisseur.
Indications prescrites
| Amortissement en compression Highspeed | |
| Confort 2,5 tours | |
| Standard 2 tours | |
| Sport 1,5 tour | |
Info
La rotation dans le sens des aiguilles d'une montre augmente l'amortissement, la rotation dans le sens inverse le réduit.

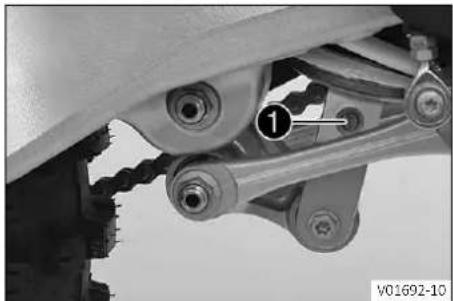

10.6 Régler l'amortissement en détente de l'amortisseur
Attention
Risque de blessures Les pièces de l'amortisseur seront projetées si celui-ci est mal démonté.
L'amortisseur est rempli d'azote haute densité.
- Respectez la description indiquée. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
- Visser la vis de réglag ^1 dans le sens des aiguilles d'une montre jusqu'au dernier cran perceptible.
- Tourner dans le sens inverse des aiguilles d'une montre en effectuant le nombre de crans correspondant au type d'amortisseur. Indications prescrites
| Amortissement de détente | |
| Confort 17 clics | |
| Standard 15 clics | |
| Sport 13 clics | |
Info
La rotation dans le sens des aiguilles d'une montre augmente l'amortissement, la rotation dans le sens inverse réduit l'amortissement lors de la détente.
10.7 Déterminer la valeur d'enfoncement à vide de la roue arrière
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
Travail principal
- Placer la jauge de profondeur sur l'essieu arrière et mesurer l'écart avec le repère SAG sur le garde-boue arrière.
Jauge de profondeur (00029090000) Axe de jauge de profondeur (00029990010)
- Noter cette mesure en tant que vale ^A .
- Retirer la moto du socle réglable. ( p. 48)
10.8 Vérifier l'enfoncement statique de l'amortisseur
- Demander à une tierce personne de maintenir la moto en position verticale.
- Mesurer à nouveau l'écart entre l'essieu arrière et le repère SAG sur le garde-boue arrière, avec la jauge de profondeur.
- Noter cette mesure en tant que vale B.
Info
L'enfoncement statique est la différence entre les valeurs A et B.
- Vérifier l'enfoncement statique.
Enfoncement statique 35 mm (1,38 in)
» Lorsque l'enfoncement statique est inférieur ou supérieur à la valeur indiquée :
- Régler la prétension du ressort de l'amortisseur (p. 42)
10.9 Vérifier l'enfoncement en charge de l'amortisseur
- Avec l'aide d'une personne tenant la moto en équilibre, le pilote entièrement équipé s'assied en position normale (les pieds sur les repose-pieds) et fait jouer plusieurs fois la suspension de la roue. La suspension de la roue arrière prend sa position d'équilibre.
- Une autre personne doit maintenant mesurer à nouveau l'écart entre l'essieu arrière et le repère SAG sur le garde-boue arrière, avec la jauge de profondeur.
- Noter cette mesure en tant que vale.
Info
L'enfoncement en charge est la différence entre les valeurs A et C.
- Vérifier l'enfoncement en charge.
Indications prescrites
Enfoncement en charge 105 mm (4,13 in)
» Lorsque l'enfoncement en charge ne correspond pas à la valeur spécifiée :
- Régler l'enfoncement en charge. (p. 43)
◀
10.10 Régler la prétension du ressort de l'amortisseur
Attention
Risque de blessures Les pièces de l'amortisseur seront projetées si celui-ci est mal démonté.
L'amortisseur est rempli d'azote haute densité.
- Respectez la description indiquée. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Info
Avant de modifier la prétension du ressort, noter le réglage actuel, par ex. mesurer la longueur du ressort.
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
- Déposer l'amortisseur. (p. 57)
- Une fois qu'il est déposé, nettoyer à fond l'amortisseur.
Travail principal
- Desserrer la vis①.
- Desserrer la bague de réglag ② jusqu'à ce que le ressort soit complètement détendu.
Clé à crochet (90129051000)
Info
Si le ressort ne peut pas être complètement détendu, il faut alors le retirer pour mesurer avec précision sa longueur.
- Mesurer la longueur totale du ressort à l'état détendu.
- Tendre le ressort en tournant l'écrou de régla ② jusqu'à la valeur Ⓐ prescrite.
Indications prescrites
Prétension du ressort 7 mm (028 in)
Info
En fonction de l'enfoncement statique ou en charge souhaité, une prétension du ressort plus élevée ou plus faible peut être nécessaire.
- Serrer la vis①.
Indications prescrites
| Vis écrou de réglage amortisseur | M5 5 Nm (3,7 lbf ft) |
Retouche
- Monter l'amortisseur. (p. 58)
- Retirer la moto du socle réglable. ( p. 48)
◀
10.11 Régler l'enfoncement en charge
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
- Déposer l'amortisseur. p. 57)
- Une fois qu'il est déposé, nettoyer à fond l'amortisseur.
- Choisir et installer un ressort adéquat. Indications prescrites
| Taux d'élasticité | |
| Poids du pilote : 65 ... 75 kg39 N/mm (223 lb/in)(143 ... 165 lb.) | |
| Poids du pilote : 75 ... 85 kg42 N/mm (240 lb/in)(165 ... 187 lb.) | |
| Poids du pilote : 85 ... 95 kg45 N/mm (257 lb/in)(187 ... 209 lb.) | |
Info
Le taux d'élasticité est spécifié sur la face extérieure du ressort.
Retouche
- Monter l'amortisseur. p. 58)
- Retirer la moto du socle réglable. ( p. 48)
- Vérifier l'enfoncement statique de l'amortisseur. ( p. 41)
- Vérifier l'enfoncement en charge de l'amortisseur. ( p. 41)
- Régler l'amortissement en détente de l'amortisseur. ( p. 39)
10.12 Vérifier le réglage de base de la fourche
Info
Pour différentes raisons, il est impossible de déterminer avec précision la valeur de l'enfoncement en charge de la fourche.
- Si le poids du pilote ne correspond pas tout à fait à la norme, compenser en modifiant la pression de gonflage de la fourche.
- Si toutefois la fourche talonne fréquemment (c'est-à-dire qu'elle vient taper fréquemment en bout de course), il faut alors augmenter la pression de gonflage de la fourche dans la limite des valeurs prescrites pour ne pas endommager la fourche et le cadre.
- Si, après un long fonctionnement, la fourche semble plus dure qu'à l'accoutumée, il faut alors purger les bras de fourche.
10.13 Régler la pression de gonflage de la fourche
Avertissement
Risque d'accident Toute modification au niveau du réglage de la partie-cycle peut influer fortement sur le comportement routier.
Des modifications importantes au niveau du réglage de la partie-cycle peuvent altérer considérablement le comportement routier.
- Ne pas modifier les réglages au-delà de la plage préconisée.
- Après avoir effectué des modifications, rouler d'abord doucement pour évaluer le comportement routier.
Info
Vérifier ou régler la pression d'air au plus tôt 5 minutes après l'arrêt du moteur, sous des conditions identiques. La suspension pneumatique se trouve dans le bras de fourche de gauche. L'amortissement en compression et l'amortissement en détente se trouvent dans le bras de fourche droit.
- Surélever la moto sur un socle réglable. ( p. 48)
Travail principal

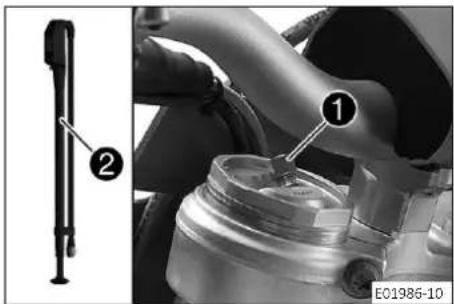

- Retirer le capuchon①.
- Emboîter entièrement la pompe à air de fouro ^2 .
Pompe de gonflage de fourche (79412966100)
Info
La pompe de gonflage fourche se trouve parmi les pièces jointes à la moto.
- Relier la pompe de gonflage de fourche au bras de fourche gauche.
√ L'affichage de la pompe de gonflage de fourche s'allume automatiquement.
√ Lors du raccordement, une petite quantité d'air s'échappe du bras de fourche.
Info
Cela est dû au volume du flexible et ne signifie pas que la pompe à air de fourche ou la fourche est défectueuse. Suivre les instructions GASGAS Technical Accessories ci-jointes.
- Régler la pression de gonflage conformément aux consignes.
Indications prescrites
| Pression de gonflage 9,6 bar (1 | 39 psi) |
| Modification progressive de la pression de gonflage de | 0,2 bar (3 psi) |
| Pression de gonflage minimale | 7 bar (102 psi) |
| Pression de gonflage maximale | 12 bar (174 psi) |
Info
Ne régler en aucun cas la pression de gonflage en dehors de la plage indiquée.
- Débrancher la pompe de gonflage de fourche du bras de fourche gauche.
√ Lors du débranchement, la surpression s'échappe du flexible, mais le bras de fourche ne perd pas d'air.
√ L'affichage de la pompe de gonflage de fourche s'éteint automatiquement après 80 secondes.
- Mettre le capuchon en place.
Info
Mettre en place le capuchon à la main uniquement.
Retouche
- Retirer la moto du socle réglable. ( p. 48)
10.14 Régler l'amortissement en compression de la fourche
Info
L'amortissement hydraulique en compression détermine le comportement lors de l'enfoncement de la fourche.
- Tourner l'élément de réglage dans le sens des aiguilles d'une montre jusqu'en butée.
Info
L'élément de réglage ^1 se trouve à l'extrémité supérieure du bras de fourche de droite.
- Tourner l'élément de réglage dans le sens inverse des aiguilles d'une montre du nombre de crans correspondant au type de fourche. Indications prescrites
| Amortissement en compression | |
| Confort 17 clics | |
| Standard 12 clics | |
| Sport 7 clics | |
Info
Tourner dans le sens des aiguilles d'une montre augmente l'amortissement, tourner dans le sens inverse réduit l'amortissement lors de l'enfoncement.
10.15 Régler l'amortissement en détente de la fourche
Info
L'amortissement hydraulique en détente détermine le comportement lors de la détente de la fourche.
10 ADAPTER LA PARTIE-CYCLE
- Tourner la vis de réglag 1 dans le sens des aiguilles d'une montre jusqu'en butée.
Info
La vis de réglage ^1 se trouve à l'extrémité inférieure du bras de fourche de droite.
- Tourner l'élément de réglage dans le sens inverse des aiguilles d'une montre du nombre de crans correspondant au type de fourche.
Indications prescrites
| Amortissement en détente | |
| Confort 23 clics | |
| Standard 18 clics | |
| Sport 13 clics | |
Info
La rotation dans le sens des aiguilles d'une montre augmente l'amortissement, la rotation dans le sens inverse réduit l'amortissement lors de la détente.
10.16 Position du guidon
Le té de fourche supérieur comporte 2 alésages situés à une distance Ⓐ l'un de l'autre.
Distance A 15 mm (0,59 in)
Les alésages de la fixation du guidon sont placés à une disté par rapport au milieu.
Distance B 3,5 mm (0,138 in)
Le guidon peut être monté dans 4 positions différentes. Il est ainsi possible de monter le guidon dans la position la plus confortable pour le pilote.
10.17 Régler la position du guidon
Avertissement
Risque d'accident Un guidon réparé représente un danger.
Si le guidon est plié ou désaxé, cela entraîne une usure plus rapide du matériau. À la longue, le guidon peut se casser.
- Remplacez donc le guidon si celui-ci est endommagé ou plié.
- Retirer le protège-guidon.
Travail principal
- Retirer les vis①. Déposer les brides de serrage du guidon. Démonter le guidon et le poser sur le côté.
Info
Protéger les composants contre tout dommage en les recouvrant.
Ne pas plier les câbles ni les conduites.
- Retirer les vis②. Déposer les fixations du guidon.
- Amener les fixations du guidon dans la position souhaitée. Mettre les vis② en place et les serrer.
Indications prescrites
| Vis fixation de guidon | M10 40 Nm (29,5 lbf ft) | Loctite ^TM 243 |
Info
Positionner les fixations du guidon uniformément à gauche et à droite.
- Positionner le guidon.
Info
Veiller à poser correctement les câbles et les durites.
- Positionner les brides de serrage du guidon. Monter les 1 net les serrer uniformément.
Indications prescrites
| Vis bride de serrage de guidon | M8 20 Nm (14,8 lbf ft) |
Info
Veiller à respecter des écarts égaux.
Retouche
- Monter le protège-guidon.
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
11.1 Surélever la moto sur un socle réglable
Remarque
Détérioration du matériel Un stationnement inadapté endommage le véhicule.
Si le véhicule roule ou tombe, il risque d'être fortement endommagé.
Les composants pour béquiller le véhicule sont conçus uniquement pour le poids du véhicule.
- Stationner le véhicule sur un sol plan et ferme.
- Assurez-vous que personne ne soit sur le véhicule lorsqu'il est stationné à l'aide de la béquille.
- Mettre la moto sur cales au niveau du moteur, sous le cadre.
Socle réglable (A54029955100)
Les roues ne doivent pas être en contact avec le sol.
- Arrimer la moto pour l'empêcher de tomber.
11.2 Retirer la moto du socle réglable
Remarque
Détérioration du matériel Un stationnement inadapté endommage le véhicule.
Si le véhicule roule ou tombe, il risque d'être fortement endommagé.
Les composants pour béquiller le véhicule sont conçus uniquement pour le poids du véhicule.
- Stationner le véhicule sur un sol plan et ferme.
— Assurez-vous que personne ne soit sur le véhicule lorsqu'il est stationné à l'aide de la béquille.
- Retirer la moto du socle réglable.
- Retirer le socle réglable.
Pour stationner la moto, descendre la béquille latéré ^1 jusqu'au sol à l'aide du pied et poser la moto.
Info
La béquille latérale doit être relevée avant le départ et retenue avec le caoutchouc de maintien.
11.3 Purger les bras de fourche
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)


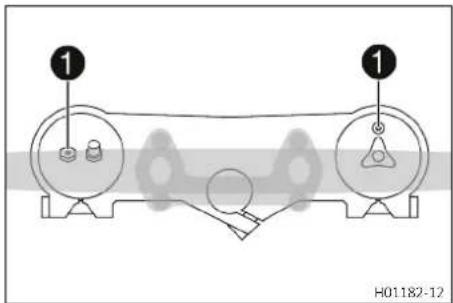

① ① H01182-12Travail principal
- Desserrer les vis de purg ^1 .
L'éventuelle surpression s'échappe de l'intérieur de la fourche. - Serrer les vis de purge.
Retouche
- Retirer la moto du socle réglable. ( p. 48)
11.4 Nettoyer les cache-poussières des bras de fourche
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
- Déposer la protection de fourche. ( p. 51)
Travail principal
- Faire glisser les cache-poussière ^1 des deux bras de fourche vers le bas.
Info
Les cache-poussières ont pour fonction de racler la poussière et la saleté grossière du tube intérieur de fourche. À l'issue d'une certaine période, la saleté peut s'incruster derrière les cache-poussières. Si elle n'est pas enlevée, l'étanchéité des joints d'huile situés à l'arrière peut être remise en cause.
Avertissement
Risque d'accident La présence d'huile ou de graisse sur les disques de frein réduit l'efficacité de freinage.
- Veillez à ce que les disques de frein soient en permanence exempts de graisse et d'huile.
- Si besoin, nettoyez les disques de frein avec un nettoyant pour freins.
- Nettoyer et lubrifier les cache-poussières et les tubes intérieurs de fourche des deux bras de fourche.
Spray d'huile universelle ( p. 143)
- Repousser les cache-poussières en position initiale.
- Retirer l'huile superflue.
Retouche
- Monter la protection de fourche. (p. 51)
- Retirer la moto du socle réglable. ( p. 48)
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
11.5 Déposer les bras de fourche
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
- Déposer la roue avant. (p. 91)
Travail principal

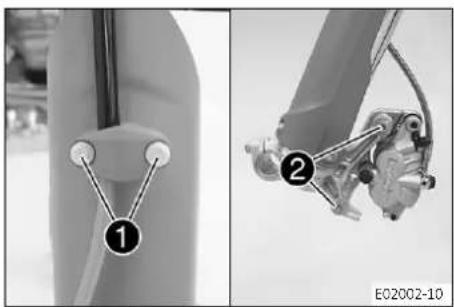

- Enlever les vis ^1 et retirer la pince.
- Enlever les vis② et retirer l'étrier de frein.
- Laisser pendre l'étrier de frein avec la durée de frein.
Info
Ne pas actionner le levier de frein à main quand la roue avant est démontée.

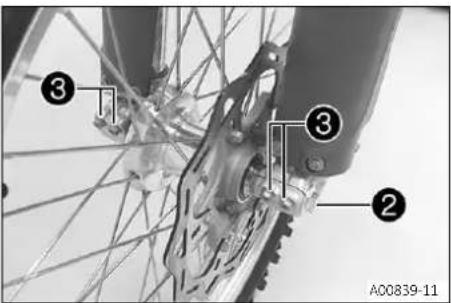

- Desserrer les vis③. Retirer le bras de fourche gauche.

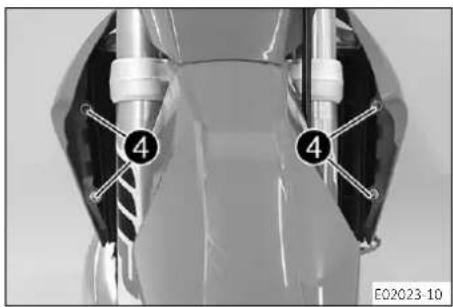

- Desserrer les vis④. Retirer le bras de fourche de droite.
11.6 Monter les bras de fourche
- Positionner les bras de fourche.
√ La vis de purge① du bras de fourche droit est positionnée vers l'avant.
√ La soupape A du bras de fourche gauche est orientée vers l'avant.
Info

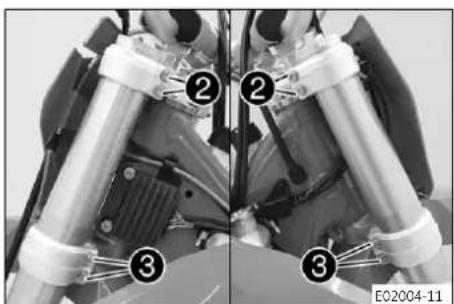

Des gorges sont pratiquées sur le côté, à l'extrémité supérieure des bras de fourche. La deuxième gorge (en partant du haut) doit épouser le bord supérieur du té de fourche supérieur.
La suspension pneumatique se trouve dans le bras de fourche de gauche. L'amortissement en compression et l'amortissement en détente se trouvent dans le bras de fourche droit.
| Vis du té supérieur de fourche | M8 20 Nm (14,8 | lbf ft) |
- Serrer les vis③.
Indications prescrites
| Vis du T de fourche inférieur | M8 15 Nm (11,1 | lbf ft) |

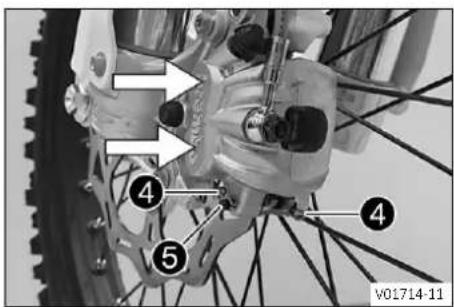

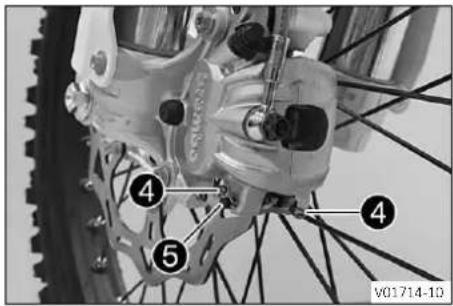

- Positionner l'étrier de frein. Mettre les v4 en place et les serrer. Indications prescrites
| Vis de l’étrier de frein avant | M8 25 Nm (18,4 lbf ft) | Loctite®243TM |
- Positionner la durée de frein et la pince. Mettre les 5 en place et les serrer.
Retouche
- Monter la roue avant.( p. 92)
11.7 Déposer la protection de fourche
- Enlever les vis①. Enlever la pince.
- Enlever les vis②. Retirer la protection de fourche de gauche.
- Enlever les vis ^3 . Retirer la protection de fourche de droite.
11.8 Monter la protection de fourche
- Positionner la protection gauche sur le bras de fourche correspondant. Mettre les vi ^1 en place et serrer. Indications prescrites
| Vis restantes sur la partie-cycle | M6 10 Nm (7,4 lbf ft) |
- Positionner la durée de frein et la fiche. Mettre le 2isen place et serrer.
- Positionner la protection droite sur le bras de fourche correspondant. Mettre les vi ^3 en place et serrer.
Indications prescrites
| Vis restantes sur la partie-cycle | M6 10 Nm (7,4 | lbf ft) |
11.9 Déposer le té de fourche inférieur
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
- Déposer la roue avant. (p. 91)
- Déposer les bras de fourche ( p. 50)
- Déposer la plaque frontale. ( p. 56)
- Déposer le garde-boue avant. ( p. 56)
- Retirer le protège-guidon.
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
- Retirer le support de câbl ^1 devant le radiateur de gauche.
- Retirer la vis②.
- Retirer la vis③.
- Retirer le té de fourche supérieur et le guidon, puis les mettre de côté.
Info
Protéger les composants contre tout dommage en les recouvrant.
Ne pas plier les câbles ni les conduites.


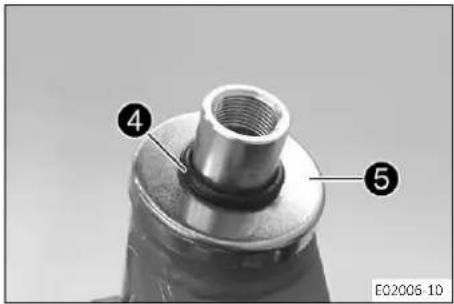

④ ⑤ E02006-10- Retirer le joint torique 4. Retirer la bague de protectio 5.
- Retirer le té inférieur avec le tube de fourche.
- Retirer le palier supérieur de la tête de direction.
11.10 Monter le té de fourche inférieur
- Nettoyer les paliers et les pièces d'étanchéité, vérifier qu'ils ne sont pas endommagés et les graisser.
Graisse haute viscosité ( p. 142)
- Mettre en place le té de fourche inférieur et le tube de fourche. Monter le palier de la tête de direction supérieur.

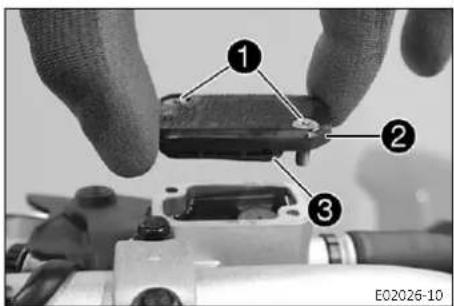

- Vérifier que le joint d'étanchéité supérieur ^1 de la tête de guidage est positionné correctement.
- Emmancher la bague de protectio ^2 et le joint torique ^3 .
- Positionner le té de fourche supérieur et le guidon.
- Mettre la vis 4 en place sans la serrer.
- Positionner les bras de fourche.
√ La vis de purge 5 du bras de fourche droit est positionnée vers l'avant.
√ La soupape A du bras de fourche gauche est orientée vers l'avant.
Info
La soupape de la suspension pneumatique AER se trouve sur le bras de fourche gauche.

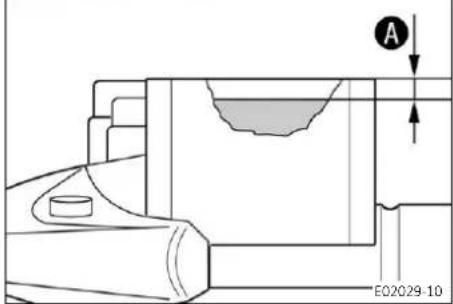

Des gorges sont pratiquées sur le côté, à l'extrémité supérieure des bras de fourche. La deuxième gorge (en partant du haut) doit épouser le bord supérieur du té de fourche supérieur.

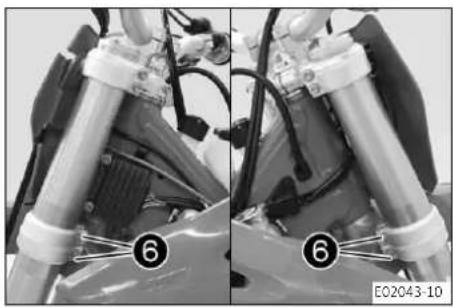

| Vis du T de fourche inférieur | M8 15 Nm (11,1 | lbf ft) |

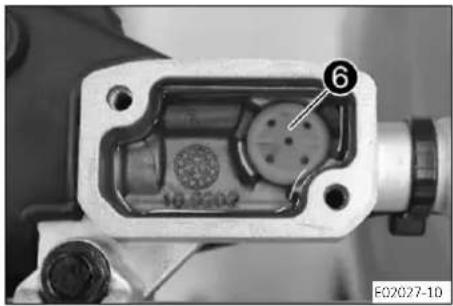

- Fixer le faisceau de câbles et la durée d'embrayage avec le collier de câble.
- Serrer la vis4.
Indications prescrites
| Vis tête de direction en haut | M20x1,5 12 Nm | (8,9 lbf ft) |

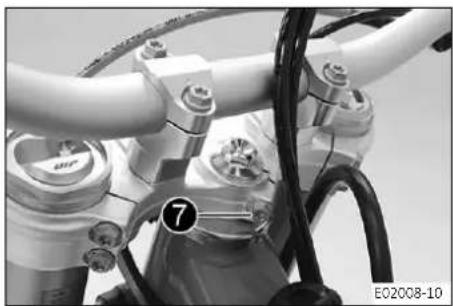

- Mettre en place la vi7 et la serrer.
Indications prescrites
| Vis de tube defourche en haut | M8 20 Nm (14,8 lbf ft) | Loctite ^ 243TM |
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE

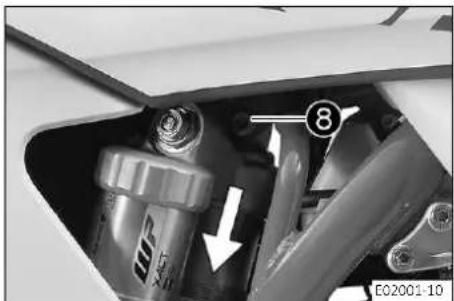

| Vis du té supérieur de fourche | M8 20 Nm (14,8 | lbf ft) |

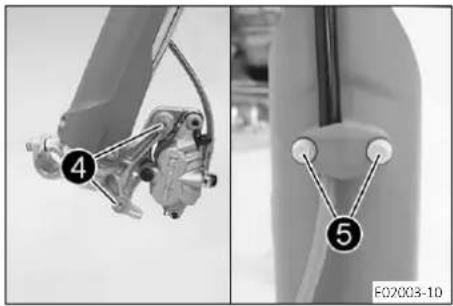

- Positionner l'étrier de frein. Mettre les ⑨ en place et les serrer. Indications prescrites
| Vis de l’étrier de frein avant | M8 25 Nm (18,4 lbf ft) | Loctite ^ 243 ^TM |
- Positionner la durée de frein et la pince. Mettre le 10isen place et les serrer.
Retouche
- Vérifier que le faisceau de câbles, les câbles d'accélérateur ainsi que les durites de frein et d'embrayage bougent librement et sont bien en place.
- Poser le garde-boue avant. ( p. 57)
- Monter la roue avant. ( p. 92)
- Vérifier le jeu du palier de la tête de direction. ( p. 54)
- Retirer la moto du socle réglable. ( p. 48)
- Monter la plaque frontale. (p. 56)
- Monter le protège-guidon.
11.11 Vérifier le jeu du palier de la tête de direction
Avertissement
Risque d'accident Un jeu incorrect du palier de la tête de direction compromet la tenue de route et endommage les composants.
- Corriger sans tarder le jeu du palier de la tête de direction. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Info
Une utilisation prolongée de la moto, alors qu'il y a du jeu dans le palier de la tête de direction, risque d'endommager les paliers et par conséquent les sièges de palier dans le cadre.
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)

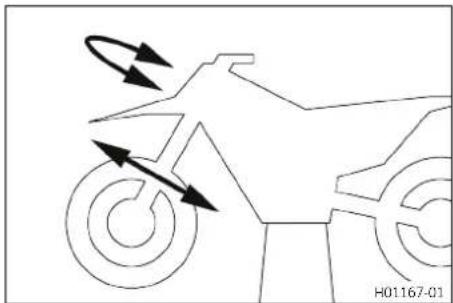

- Mettre le guidon en position droite. Avancer et reculer les bras de fourche dans l'axe de la moto.
Aucun jeu ne doit être perceptible sur le palier de la tête de direc- tion.
» En présence d'un jeu perceptible :
- Régler le palier de la tête de direction. ( p. 55)
- Tourner le guidon d'un extrême à l'autre.
Le guidon doit pouvoir être facilement bougé sur toute la plage de rotation. Aucun passage de crans ne doit se faire sentir.
» En cas de passage de crans perceptibles :
- Régler le palier de la tête de direction. ( p. 55)
- Contrôler le palier de la tête de direction, au besoin le remplacer.
- Vérifier que les vis de butée de direction sont correctement réglées et fixées.
Retouche
- Retirer la moto du socle réglable. ( p. 48)
11.12 Régler le palier de la tête de direction
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
- Retirer le protège-guidon.
Travail principal
- Desserrer les vis1.
- Retirer la vis ^2
- Desserrer la vis ^3 et serrer de nouveau.
Indications prescrites
| Vis tête de direction en haut | M20x1,5 12 Nm | (8,9 lbf ft) |
- Au moyen d'un maillet en plastique, frapper légèrement sur le té de fourche supérieur afin de supprimer d'éventuelles tensions.
- Serrer les vis①
Indications prescrites
| Vis du té supérieur de fourche | M8 20 Nm (14,8 | lbf ft) |
- Mettre la vis② en place et la serrer.
Indications prescrites
| Vis de tube defourche en haut | M8 20 Nm (14,8 lbf ft) | Loctite ^TM 243 |
Retouche
- Vérifier le jeu du palier de la tête de direction. ( p. 54)
- Retirer la moto du socle réglable. ( p. 48)
- Monter le protège-guidon.
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
11.13 Graisser le palier de la tête de direction
- Monter le té de fourche inférieur (p. 52)
Info
Le palier de la tête de direction est nettoyé et graissé lors du démontage et du montage du té de fourche inférieur.
11.14 Déposer la plaque frontale

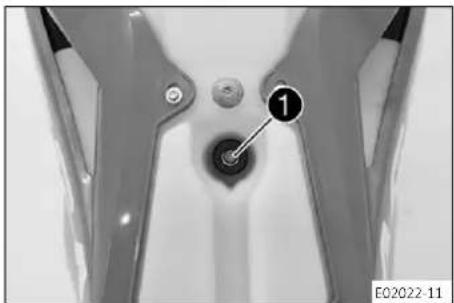

- Retirer la vis①.
- Décrocher la durée de frein de la plaque frontale. Retirer la plaque frontale.
11.15 Monter la plaque frontale
- Accrocher la durée de frein à la plaque frontale.
- Mettre la plaque frontale en place.
Les crochets s'engagent dans le garde-boue.
- Mettre la vis ^1 en place et la serrer.
11.16 Déposer le garde-boue avant
Préparatifs
- Déposer la plaque frontale. ( p. 56)
Travail principal

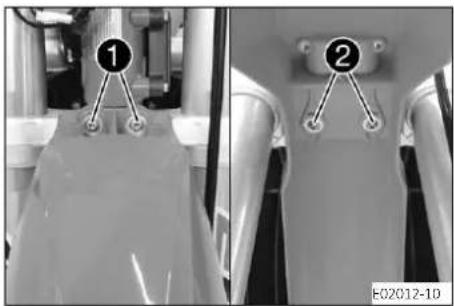

- Enlever les vis① et ②. Retirer le garde-boue avant.
11.17 Poser le garde-boue avant
- Mettre en place le garde-boue avant. Mettre les 1s et 2 en place et les serrer.
Indications prescrites
| Vis restantes sur la partie-cycle | M6 10 Nm (7,4 | lbf ft) |
Retouche
- Monter la plaque frontale. ( p. 56)
11.18 Déposer l'amortisseur
- Surélever la moto sur un socle réglable. ( p. 48)
Travail principal
- Retirer les serre-câbles.
- Retirer les vis 1 et les rondelles.
- Retirer la protection de cadre de gauche.
- Retirer la protection de cadre de droite.

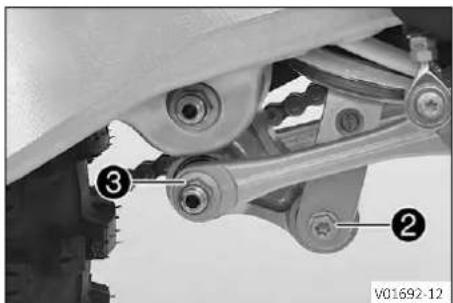

Soulever légèrement le bras oscillant pour pouvoir enlever les vis plus facilement.
- Abaisser le levier de jonctio ^5 .
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE

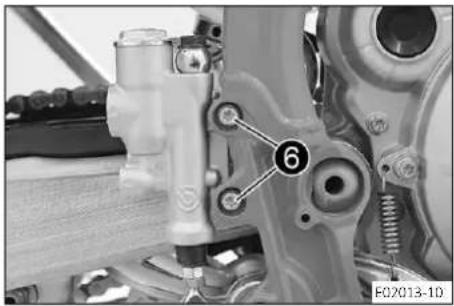

- Retirer les vis ^6 et le cylindre de frein à pied de la tige.
- Retirer le maillon de connexion de la chaîne.
Info
Protéger les composants contre tout dommage en les recouvrant.
- Déposer la chaîne.

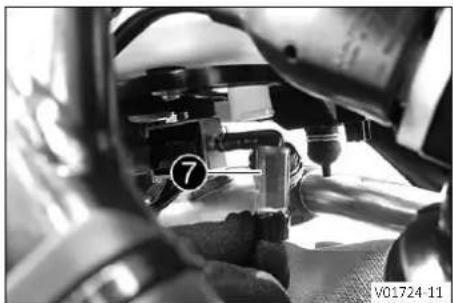

- Retirer l'écrou 7 et dégager l'axe du bras oscillant.
- Pousser le bras oscillant vers l'arrière et le bloquer pour l'empêcher de tomber.
- Tenir l'amortisseur et retirer la v3.
- Enlever avec précaution l'amortisseur par le bas.
11.19 Monter l'amortisseur
- Placer l'amortisseur avec précaution dans le véhicule en le rentrant par le bas.
- Mettre la vis ^1 en place et la serrer.
Indications prescrites
| Vis amortisseur en haut | M10 60 Nm (44) | 3 lbf ft) | Loctite ^TM 2701 |
- Positionner le bras oscillant et mettre en place l'axe du bras oscillant.
i Info Faire attention au méplaA.
- Mettre l'écrou② en place et le serrer.
Indications prescrites
| Écrou de l'axe du bras oscillant | M16x1,5 100 Nm (73,8 lbf ft) |
- Monter la chaîne.
- Relier la chaîne au maillon de connexion.
Indications prescrites
Le côté fermé du verrou d'attache-chaîne doit être dirigé dans le sens de marche.
- Positionner le cylindre de frein à pied.
√ La tige ③ s'engage dans le cylindre de frein à pied.
√ Le cache-poussière est bien positionné.
- Mettre les vis4 en place et les serrer.
Indications prescrites
| Vis restantes sur la partie-cycle | M6 10 Nm (7,4 lbf ft) |
- Mettre en place le levier articulé et le levier de jonction.
- Mettre le raccord visse ^5 en place et le serrer. Indications prescrites
| Écrou levier de jonction - levier articulé | M14x1,5 60 Nm | (44,3 lbf ft) |
i Info Faire attention au mépla.B.

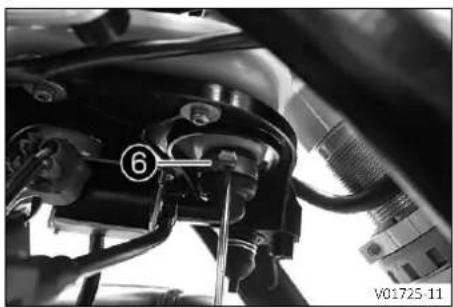

- Mettre la vis6 en place et la serrer. Indications prescrites
| Vis amortisseur en bas | M10 60 Nm (44,3 lbf ft) | Loctite*2701TM |
Info Soulever légèrement le bras oscillant pour pouvoir mettre en place la vis plus facilement.
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
- Positionner la protection de cadre gauche.
- Retirer la protection de cadre de droite.
- Mettre les vis ^7 en place avec les rondelles et les serrer. Indications prescrites
| Vis de la protection de cadre | M5 3 Nm (2,2 lbf ft) |
- Mettre les nouveaux serre-câbles en place.
Retouche
- Retirer la moto du socle réglable. ( p. 48)

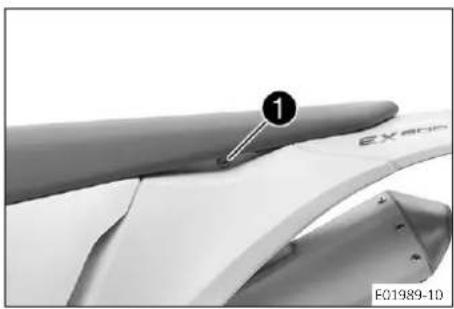

11.20 Déposer la selle
- Soulever la selle à l'arrière, la reculer et l'enlever par le haut.
11.21 Monter la selle
- Engager la selle à l'avant dans les douilles à collet du réservoir de carburant, la laisser retomber à l'arrière et la pousser vers l'avant.
- Vérifier que la selle ne bouge pas.
11.22 Déposer le couvercle du boîtier du filtre à air

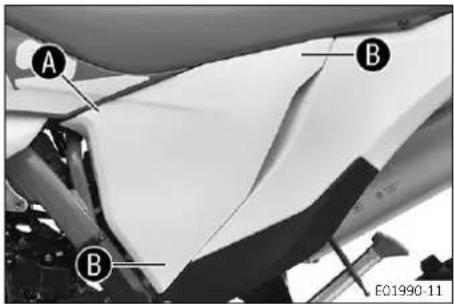

Condition
Le couvercle du boîtier du filtre à air est bien positionné.
- Déposer la selle. ( p. 60)

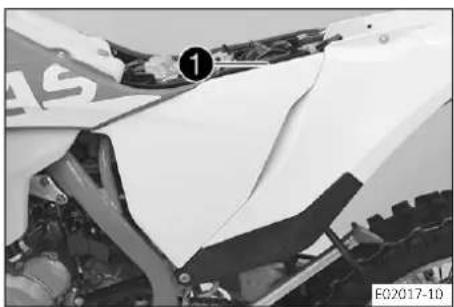

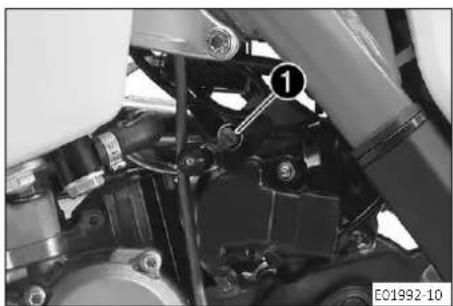

- Retirer la vis①.
- Démonter latéralement le couvercle du boîtier du filtre à air dans la zone A et le retirer vers l'avant.
Condition
Le couvercle du boîtier du filtre à air n'est pas sécurisé.
- Démonter latéralement le couvercle du boîtier du filtre à air dans la zone A et le retirer vers l'avant.
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
11.23 Monter le couvercle du boîtier du filtre à air
Le couvercle du boîtier du filtre à air est bien positionné.
Accrocher le couvercle du boîtier du filtre à air dans la Ahe et l'enclencher dans la zon B.
- Mettre la vis ^1 en place et la serrer.
Indications prescrites
| Vis du couvercle du boîtier du filtre à air | EJOT P†K60x20-Z | 3 Nm (2,2 lbf ft) |
- Monter la selle. ( p. 60)
Le couvercle du boîtier du filtre à air n'est pas sécurisé.
- Accrocher le couvercle du boîtier du filtre à air dans la A ne et l'enclencher dans la zon B.
11.24 Déposer le filtre à air
Remarque
Dommages sur le moteur Un air d'admission non filtré peut avoir des conséquences néfastes sur la durée de vie du moteur.
S'il n'y a pas de filtre à air, la poussière et les saletés pénètrent dans le moteur.
- Ne jamais faire fonctionner le véhicule uniquement avec le filtre à air.
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Préparatifs
- Déposer le couvercle du boîtier du filtre à air. ( p. 61)
- Décrocher l'attache①. Retirer le filtre à air avec son support.
- Retirer le filtre à air du support.
11.25 Nettoyer le filtre à air et le boîtier du filtre à air
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Info
Ne pas nettoyer le filtre à air au carburant ou au pétrole car ceux-ci sont agressifs et altèrent la mousse.
- Déposer le couvercle du boîtier du filtre à air. ( p. 61)
- Déposer le filtre à air. ( p. 62)
Travail principal
- Bien laver le filtre à air dans un nettoyant liquide spécial et le laisser sécher.
Nettoyant pour filtre à air ( p. 142)
Info
Uniquement presser le filtre à air, sans l'essorer en le tordant.
- Lubrifier le filtre à air sec à l'aide d'une huile à filtre de qualité.
Lubrifiant pour filtre à air mousse ( p. 142) - Nettoyer le boîtier du filtre à air.
- Nettoyer la pipe d'admission, vérifier qu'elle n'est pas endommagée et qu'elle est bien serrée.
Retouche
- Monter le filtre à air (p. 64)
- Monter le couvercle du boîtier du filtre à air. ( p. 62)
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
11.26 Monter le filtre à air
- Monter un filtre à air propre sur le support de filtre à air.
- Graisser le filtre à air dans la zoA.
Graisse longue durée ( p. 142)
√ Le filtre à air est correctement positionné. - Fixer le tourillon de maintien inférieur à l'attac ^2 .
Info
Si le filtre à air est mal monté, de la poussière et de la saleté peuvent pénétrer dans le moteur et occasionner des dégâts.
Retouche
- Monter le couvercle du boîtier du filtre à air. ( p. 62)
11.27 Préparer le couvercle du boîtier du filtre à air jusqu'au fusible
Préparatifs
- Déposer le couvercle du boîtier du filtre à air. ( p. 61)
- Percer un trou au niveau du repè A.
Indications prescrites
Diamètre 6 mm (0,24 in)
Retouche
- Monter le couvercle du boîtier du filtre à air. ( p. 62)
11.28 Déposer le silencieux arrière
Avertissement
Risque de brûlures Pendant le fonctionnement du véhicule, l'échappement devient très brûlant.
- Laissez donc refroidir l'échappement avant de commencer les travaux.
TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE 11
- Retirer les vis 1 et les rondelles.
- Retirer le silencieux arrière du collecteur au niveau du ressort d'échappement ②.
11.29 Monter le silencieux arrière
- Positionner le silencieux arrière dans le ressort d'échappement ①.
- Mettre en place les vis ② avec les rondelles et serrer.
Indications prescrites
| Vis restantes sur la partie-cycle | M6 10 Nm (7,4 lbf ft) |
11.30 Remplacer la laine de roche du silencieux arrière
Avertissement
Risque de brûlures Pendant le fonctionnement du véhicule, l'échappement devient très brûlant.
- Laissez donc refroidir l'échappement avant de commencer les travaux.
Info
Au fil du temps, les fibres du produit isolant se volatilisent en plein air, le silencieux arrière « brûle ».
Outre un niveau sonore accru, les caractéristiques liées à la puissance changent également.
Préparatifs
- Déposer le silencieux arrière. (p. 64)
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
- Retirer les vis①. Retirer le tube intérieur② avec le joint torique③.
- Retirer la laine de roch④ du tube intérieur.
- Nettoyer les pièces réutilisables et vérifier leur état.
- Monter la nouvelle laine de roch 4 sur le tube intérieur.
- Pousser le tube extérieur 5 sur le tube intérieur avec la nouvelle laine de roche et le joint torique.
- Mettre toutes les vis1 en place et les serrer. Indications prescrites
| Vis du silencieux arrière | M5 7 Nm (5,2 lbf ft) |
Retouche
- Monter le silencieux arrière. ( p. 65)
11.31 Déposer le réservoir de carburant
Danger
Risque d'incendie Le carburant est facilement inflammable.
Le carburant contenu dans le réservoir se dilate sous l'effet de la chaleur et peut déborder lorsque le réservoir est trop rempli.
- Ne jamais faire le plein du véhicule à proximité de flammes ou de cigarettes allumées.
- Arrêter le moteur lorsque vous faites le plein.
- S'assurer de ne pas renverser de carburant, notamment sur les parties chaudes du véhicule.
- Essuyer immédiatement tout carburant renversé.
- Respecter les consignes indiquées lorsque vous faites le plein.
Avertissement
Danger d'intoxication Le carburant est toxique et constitue un danger pour la santé.
- Éviter tout contact du carburant avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion de carburant.
- Ne pas respirer les vapeurs d'essence.
- En cas de contact cutané, rincer immédiatement à grande eau la zone touchée.
- En cas de contact du carburant avec les yeux, bien les rincer à l'eau et consulter immédiatement un médecin.
- Si les vêtements sont aspergés de carburant, il faut les changer.
- Stocker le carburant dans un jerrycan approprié, conformément aux directives en vigueur et le tenir hors de portée des enfants.
Préparatifs
- Déposer la selle. ( p. 60)

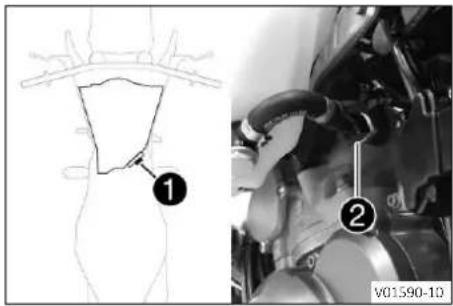

- Débrancher le connecteur ^1 de la pompe à essence.
- Nettoyer soigneusement le raccord de fixation rapi ^2 à l'air comprimé.
Info
De la saleté ne doit en aucun cas parvenir dans la conduite de carburant. Cela boucherait l'injecteur !
- Débrancher le raccord de fixation rapide.
Info
Un reste de carburant peut s'écouler de la durée.

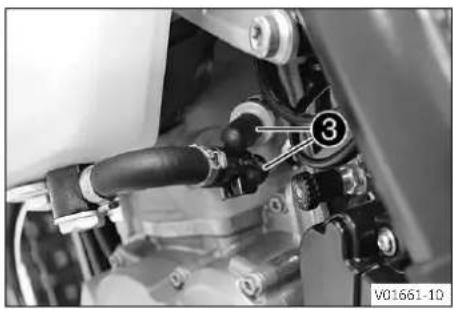

- Mettre en place le kit d'embout de nettoya ^3 .
Kit d'embout de nettoyage (81212016100)
- Enlever la vis ^5 avec la bague en caoutchouc.
- Retirer le tuyau de ventilation du réservoir de carburant.

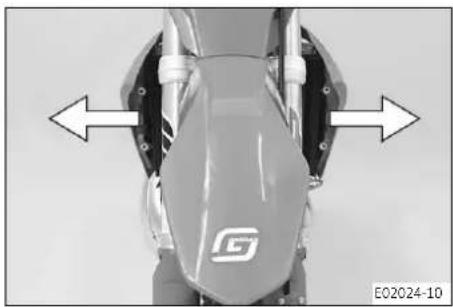

- Dégager les deux déflecteurs latéraux du radiateur et retirer le réservoir de carburant par le haut.
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
11.32 Monter le réservoir de carburant
Danger
Risque d'incendie Le carburant est facilement inflammable.
Le carburant contenu dans le réservoir se dilate sous l'effet de la chaleur et peut déborder lorsque le réservoir est trop rempli.
- Ne jamais faire le plein du véhicule à proximité de flammes ou de cigarettes allumées.
- Arrêter le moteur lorsque vous faites le plein.
— S'assurer de ne pas renverser de carburant, notamment sur les parties chaudes du véhicule. - Essuyer immédiatement tout carburant renversé.
- Respecter les consignes indiquées lorsque vous faites le plein.
Avertissement
Danger d'intoxication Le carburant est toxique et constitue un danger pour la santé.
- Éviter tout contact du carburant avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion de carburant.
- Ne pas respirer les vapeurs d'essence.
- En cas de contact cutané, rincer immédiatement à grande eau la zone touchée.
- En cas de contact du carburant avec les yeux, bien les rincer à l'eau et consulter immédiatement un médecin.
- Si les vêtements sont aspergés de carburant, il faut les changer.
- Vérifier la pose du câble d'accélérateur. ( p. 75)
- Positionner le réservoir de carburant et accrocher les deux déflecteurs latéralement sur le radiateur.
- S'assurer qu'aucun câble (accélérateur ou autre) n'est coincé ou endommagé.
- Installer le tuyau de ventilation du réservoir de carburant.

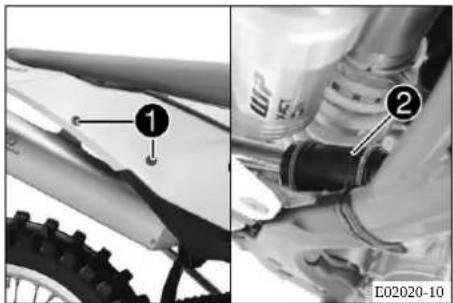

- Mettre la vis ^1 en place avec la bague en caoutchouc et serrer. Indications prescrites
| Vis restantes sur la partie-cycle | M6 10 Nm (7,4 | lbf ft) |
- Mettre les vis ^2 en place et les serrer. Indications prescrites
| Vis du déflecteur du réservoir de carburant sur le radiateur | M6 6 Nm (4,4 lbf ft) |

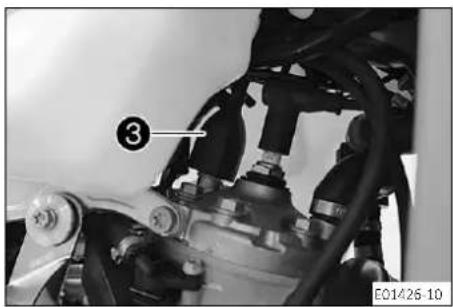

- Brancher le connecteur ^3 de la pompe à carburant.
- Déposer le kit d'embout de nettoyage et nettoyer minutieusement le raccord de fixation rapide à l'air comprimé.
Info
De la saleté ne doit en aucun cas parvenir dans la conduite de carburant. Cela boucherait l'injecteur !
- Pulvériser du spray de silicone sur un chiffon non pelucheux et l'utiliser pour lubrifier légèrement le joint torique du raccord de fixation rapide.
Spray de silicone ( p. 143)
- Brancher le raccord de fixation rapide 4.
Info
Pour des raisons de sécurité, positionner le câble et la conduite de carburant à une distance suffisante de l'échappement.
Retouche
- Monter la selle. ( p. 60)
11.33 Vérifier l'état d'encrassement de la chaîne
- Vérifier si la chaîne présente des salissures grossières.
» Lorsque la chaîne est fortement encrassée :
- Nettoyer la chaîne. ( p. 70)
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
11.34 Nettoyer la chaîne
Avertissement
Risque d'accident La présence de lubrifiant sur les pneus diminue leur adhérence.
- Retirez les lubrifiants présents sur les pneus à l'aide d'un nettoyant approprié.
Avertissement
Risque d'accident La présence d'huile ou de graisse sur les disques de frein réduit l'efficacité de freinage.
- Veillez à ce que les disques de frein soient en permanence exempts de graisse et d'huile.
- Si besoin, nettoyez les disques de frein avec un nettoyant pour freins.
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Info
La durée de vie de la chaîne dépend en grande partie de l'entretien.
- Surélever la moto sur un socle réglable. ( p. 48)
Travail principal
- Rincer les salissures grossières au jet d'eau à faible pression.
- Enlever les restes de graisse à l'aide d'un produit nettoyant pour chaîne.
Nettoyant pour chaîne ( p. 142)
- Appliquer de la graisse en bombe une fois la chaîne séchée.
Aérosol pour chaîne Offroad ( p. 142)
Retouche
- Retirer la moto du socle réglable. ( p. 48)
11.35 Contrôler la tension de la chaîne
Avertissement
Risque d'accident Une tension incorrecte de la chaîne endommage les composants et entraîne des accidents.
Si la chaîne est trop tendue, la chaîne, le pignon de chaîne, la couronne, le logement de la roue arrière et de la boîte de vitesse s'usent plus rapidement. Certains composants risquent de craquer ou de se rompre en cas de surcharge.
Si la chaîne est mal serrée, celle-ci peut se détacher du pignon de chaîne ou de la couronne. La roue arrière est alors bloquée et le moteur est endommagé.
- Contrôlez régulièrement la tension de la chaîne.
- Réglez la tension de la chaîne comme indiqué dans les prescriptions.
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
- Tirer la chaîne vers le haut au niveau de l'extrémité de patin et calculer la tension de la chaîn ^A .
Indications prescrites
La partie inférieure de la chaîn ^1 doit alors se tendre.
Info
Les chaînes ne s'usent pas toujours uniformément, répéter donc cette mesure à divers endroits de la chaîne.
Tension de chaîne 55 ... 58 mm (2,17 ... 2,28 in)
» Lorsque la tension de la chaîne ne correspond pas aux indications prescrites :
- Régler la tension de la chaîne. ( p. 71)
Retouche
- Retirer la moto du socle réglable. ( p. 48)
11.36 Régler la tension de la chaîne
Avertissement
Risque d'accident Une tension incorrecte de la chaîne endommage les composants et entraîne des accidents.
Si la chaîne est trop tendue, la chaîne, le pignon de chaîne, la couronne, le logement de la roue arrière et de la boîte de vitesse s'usent plus rapidement. Certains composants risquent de craquer ou de se rompre en cas de surcharge.
Si la chaîne est mal serrée, celle-ci peut se détacher du pignon de chaîne ou de la couronne. La roue arrière est alors bloquée et le moteur est endommagé.
- Contrôlez régulièrement la tension de la chaîne.
- Réglez la tension de la chaîne comme indiqué dans les prescriptions.
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
- Contrôler la tension de la chaîne. ( p. 70)
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE


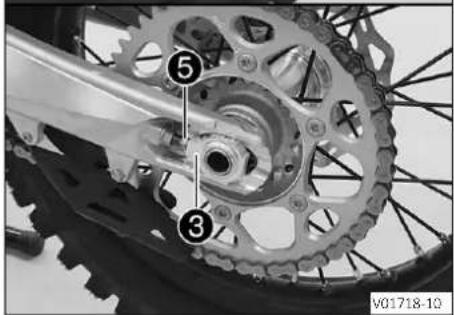

A ① ② ③ ④ v01663-10Travail principal
- Desserrer l'écrou 1.
- Desserrer les écrous②.
- Régler la tension de la chaîne en tournant les vis de réglement gauche et de droite.
Indications prescrites
| Tension de chaîne 55 ... 58 mm (2,17 ... 2,28 in) |
| Tourner les vis de réglag3de gauche et de droite de façon à ce que les marquages du tendeur de chaîne à gauche et à dro soient dans la même position par rapport aux marques de référanceA. La roue arrière est correctement positionnée. |
- Serrer les écrous②.
- Vérifier que les tendeurs de chaîn 4 sont plaqués contre les vis de réglage 3.
- Serrer l'écrou①
Indications prescrites
| Écrou axe arrière | M25x1,5 80 Nm | (59 lbf ft) |
Info
La large plage de réglage des tendeurs de chaîne (32 mm) permet l'introduction de démultiplications secondaires sur une même longueur de chaîne.
Les tendeurs de chaîne 4 peuvent être pivotés à 180°.
Retouche
- Retirer la moto du socle réglable. ( p. 48)
11.37 Vérifier la chaîne, la couronne, le pignon et le guide-chaîne
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
Travail principal
- Mettre la boîte de vitesses au point mort.
- Vérifier que la chaîne, la couronne et le pignon de chaîne ne présentent pas d'usure.
» Lorsque la chaîne, la couronne ou le pignon sont usés :
- Remplacer le jeu des pièces de l'entraînement
Info
Le pignon, la couronne et la chaîne doivent toujours être remplacés ensemble.
- Tirer sur la partie supérieure de la chaîne avec le poids indéré Indications prescrites
Poids pour la mesure de l'usure 10 ... 15 kg (22 ... 33 lb.) de la chaîne
- Sur la partie inférieure, mesurer alors la longue B de 18 rouleaux de chaîne.
Info
Les chaînes ne s'usent pas toujours uniformément, répéter donc cette mesure à divers endroits de la chaîne.
Longueur maximale B de 18 272 mm (10,71 in) rouleaux à l'endroit le plus long de la chaîne
» Lorsque cette longueur B est supérieure à la valeur indiquée : — Remplacer le jeu des pièces de l'entraînement.
400987-10
Info
Lors du remplacement de la chaîne, il est recommandé de remplacer également le pignon de chaîne et la couronne. En effet, les pignons ou couronnes usagés usent prématurément la nouvelle chaîne.
- Vérifier l'absence d'usure sur le patin de chaîne.
» Lorsque l'arête inférieure des axes de la chaîne se trouve à la hauteur ou sous le patin de chaîne : - Remplacer le guide-chaîne.
- Vérifier que le patin de chaîne est correctement fixé.
» Lorsque le patin de chaîne est mal serré :
- Serrer les vis du patin de chaîne. Indications prescrites
Vis guide- chaîne M6 6 Nm (4,4 lbf ft)
Loctite ^® 243 ^TM
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
- Vérifier l'absence d'usure sur le patin de chaîne.
» Lorsque l'arête inférieure des axes de la chaîne se trouve à la hauteur ou sous le patin de chaîne :
- Remplacer le patin de chaîne.
- Vérifier que le patin de chaîne est bien en place.
» Si le patin de chaîne est mal serré :
- Serrer la vis du patin de chaîne.
Indications prescrites
Vis patin (de chaîne) M8 15 Nm (11,1 lbf ft)
- Vérifier à l'aide d'un pied à coulisse que l'épaisseur du guide-chaine correspond à la cote.
| Épaisseur minimale© du guide-chaîne | 6 mm (0,24 in) |
» Si la valeur prescrite n'est pas atteinte :
- Remplacer le guide-chaîne.
- Vérifier que le guide-chaîne est bien fixé.
» Si le guide-chaîne est mal serré :
- Serrer les vis du guide-chaîne.
Indications prescrites
| Vis du guide-chaîne sur le bras oscillant arrière | M6x19 10 Nm | (7,4 lbf ft)Loctite®243TM |
| Vis du guide-chaîne sur le bras oscillant avant | M6x45 10 Nm | (7,4 lbf ft) |
Retouche
- Retirer la moto du socle réglable. ( p. 48)
11.38 Contrôler le cadre
- Contrôler que le cadre ne présente pas de dommages, fissures ou déformation.
» Si le cadre présente des fissures, des déformations ou qu'il est en mauvais état :
- Remplacer le cadre.
Indications prescrites
Il n'est pas autorisé d'effectuer des réparations sur le cadre.
11.39 Vérifier le bras oscillant
- Contrôler que le bras oscillant ne présente pas de dommages, fissures ou déformation.
» Si le bras oscillant présente des fissures, des déformations ou qu'il est en mauvais état :
- Remplacer le bras oscillant.
Indications prescrites
Il n'est pas autorisé d'effectuer des réparations sur le bras oscillant.
11.40 Vérifier la pose du câble d'accélérateur
Avertissement
Risque d'accident Le câble d'accélérateur peut sortir du guide s'il est mal posé.
Le boisseau n'est alors plus fermé et la vitesse ne peut plus être contrôlée.
– Assurez-vous que le câble d'accélérateur est bien posé et que son jeu correspond aux valeurs indiquées.
Préparatifs
- Déposer la selle. ( p. 60)
- Déposer le réservoir de carburant (p. 66)
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
- Vérifier la pose du câble d'accélérateur.
Les deux câbles d'accélérateur doivent être placés l'un à côté de l'autre sur la partie arrière du guidon, au-dessus du logement du réservoir à carburant, à droite du cadre et en direction du corps du clapet d'étranglement. Les deux câbles d'accélérateur doivent être sécurisés derrière le caoutchouc de maintien du logement du réservoir de carburant.
» Lorsque l'emplacement du câble d'accélérateur ne correspond pas aux indications prescrites :
- Rectifier le positionnement des câbles d'accélérateur.
Retouche
- Monter le réservoir de carburant.(p. 68)
- Monter la selle. ( p. 60)

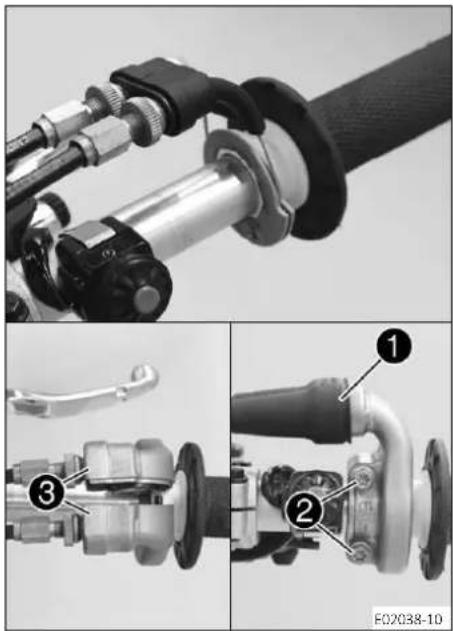

11.41 Vérifier le caoutchouc de poignée
- Vérifier les caoutchoucs des poignées au niveau du guidon (dommages, usure et fixation).
Info
Les caoutchoucs des poignées sont posés par vulcanisation, à gauche sur une douille, à droite sur le tube de la poignée des gaz. La douille de gauche est fixée sur le guidon. Lorsque l'on change la poignée en caoutchouc, il faut changer la douille et le tube de la poignée en même temps.
» Lorsqu'une poignée en caoutchouc est endommagée ou usée :
- Remplacer le caoutchouc de la poignée.

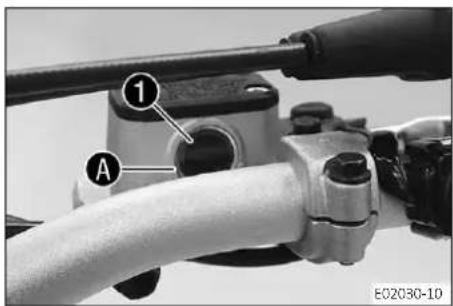

- Vérifier le bon positionnement de la 1.
Indications prescrites
| Vis de la poignée fixe | M4 5 Nm (3,7 lbf ft) | Loctite ^ 243TM |
Le losange Ⓐ doit être positionné de manière visible, comme illustré.
11.42 Régler la position de base du levier d'embrayage
- La vis de réglage ^1 permet de régler la position de base du levier d'embrayage en fonction de la taille de la main du conducteur.
Info
La rotation de la vis de réglage dans le sens inverse des aiguilles d'une montre fait se rapprocher le levier d'embrayage du guidon.
La rotation de la vis de réglage dans le sens des aiguilles d'une montre fait s'éloigner le levier d'embrayage du guidon.
La plage de réglage est limitée.
Ne tourner la vis de réglage qu'à la main et ne pas forcer. Ne pas effectuer de travaux de réglage durant le trajet.
11.43 Contrôler/rectifier le niveau de liquide d'embrayage hydraulique
Avertissement
Irritation de la peau Le liquide de frein provoque des irritations de la peau.
- Conserver le liquide de frein hors de portée des enfants.
- Porter des vêtements de protection adéquats et des lunettes de protection.
- Éviter tout contact du liquide de frein avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion du liquide de frein.
- En cas de contact cutané, rincer à grande eau la zone touchée.
- En cas de contact avec les yeux, les rincer immédiatement et abondamment à l'eau et consulter un médecin.
- Si les vêtements sont aspergés de liquide de frein, il faut les changer.
Info
Le niveau de liquide augmente au fur et à mesure de l'usure des lamelles de la garniture d'embrayage.
Ne jamais employer de liquide de frein DOT 5 ! Il est à base d'huile de silicone et sa couleur est pourpre. Les joints et les durites d'embrayage ne sont pas conçus pour le liquide de frein DOT 5.
Ne pas verser de liquide de frein sur la peinture des composants, risque de corrosion de la peinture.
N'utiliser que du liquide de frein propre et provenant d'un bidon hermétiquement fermé.

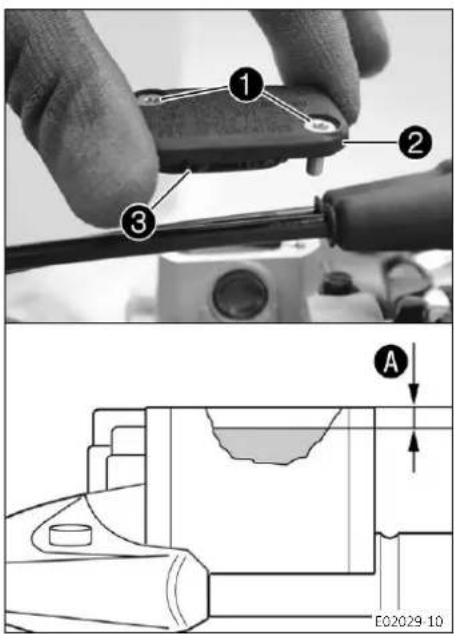

- Placer le réservoir de l'embrayage hydraulique sur le guidon en position horizontale.

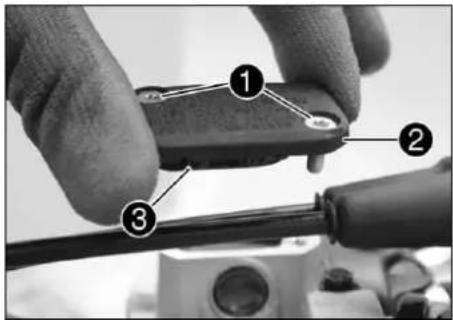

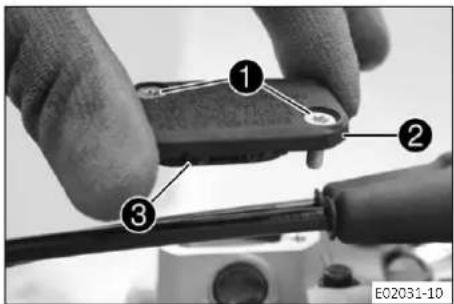

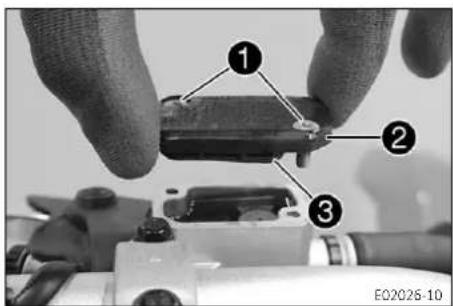

- Retirer les vis 1
- Retirer le couvercle ^2 avec la membrane ^3 .
- Contrôler le niveau de liquide.
| Niveau de liquide sous le bord supérieur du réservoir | 4 mm (0,16 in) |
» Lorsque le niveau de liquide ne correspond pas aux indications prescrites :
- Rectifier le niveau de liquide de l'embrayage hydraulique.
Liquide de frein DOT 4 / DOT 5.1 ( p. 141)
- Positionner le couvercle avec la membrane. Mettre les vis en place et les serrer.
11 TRAVAUX D'ENTRETIEN SUR LA PARTIE-CYCLE
Info
Nettoyer aussitôt à l'eau le liquide de frein ayant débordé ou ayant été renversé.
11.44 Vidanger le liquide d'embrayage hydraulique
Avertissement
Irritation de la peau Le liquide de frein provoque des irritations de la peau.
- Conserver le liquide de frein hors de portée des enfants.
- Porter des vêtements de protection adéquats et des lunettes de protection.
- Éviter tout contact du liquide de frein avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion du liquide de frein.
- En cas de contact cutané, rincer à grande eau la zone touchée.
- En cas de contact avec les yeux, les rincer immédiatement et abondamment à l'eau et consulter un médecin.
- Si les vêtements sont aspergés de liquide de frein, il faut les changer.
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Info
Ne jamais employer de liquide de frein DOT 5 ! Il est à base d'huile de silicone et sa couleur est pourpre. Les joints et les durites d'embrayage ne sont pas conçus pour le liquide de frein DOT 5.
Ne pas verser de liquide de frein sur la peinture des composants, risque de corrosion de la peinture.
N'utiliser que du liquide de frein propre et provenant d'un bidon hermétiquement fermé.
- Placer le réservoir de l'embrayage hydraulique sur le guidon en position horizontale.
- Retirer les vis①.
- Retirer le couvercle ^2 avec la membrane ^3 .
- Remplir la seringue de purg 4 de liquide approprié.
Seringue (50329050000)
Liquide de frein DOT 4 / DOT 5.1 ( p. 141)
- Enlever la vis de purg⑤ située sur le cylindre récepteur de l'embrayage et mettre en place la seringue de pur④.
- Verser le liquide dans le circuit jusqu'à ce qu'il ressorte sans bulles par l'alésage 6 du maître-cylindre.
- Retirer régulièrement du liquide du réservoir du maître-cylindre pour éviter un débordement.
- Retirer la seringue de purge. Mettre la vis de purge en place et la serrer.
- Rectifier le niveau de liquide de l'embrayage hydraulique. Indications prescrites
| Niveau de liquide sous le bord supérieur du réservoir | 4 mm (0,16 in) |
- Positionner le couvercle avec la membrane. Mettre les vis en place et les serrer.
Info
Nettoyer aussitôt à l'eau le liquide de frein ayant débordé ou ayant été renversé.
12.1 Vérifier la course libre du levier de frein à main
Avertissement
Risque d'accident En cas de surchauffe, le circuit de freinage n'est plus opérationnel.
En l'absence de course libre sur le levier de frein à main, la pression augmente dans le système de frein avant.
- Régler la course libre sur le levier de frein à main, comme indiqué dans le manuel.
- Enfoncer le levier de frein à main vers l'avant et vérifier la course libre Ⓐ.
| Course libre du levier de frein main | ≥ 3 mm (≥ 0,12 in) |
» Lorsque la course libre ne correspond pas aux indications prescrites :
- Régler la position de base du levier de frein à main. (p. 80)
12.2 Régler la position de base du levier de frein à main
- Vérifier la course libre du levier de frein à main. ( p. 80)
- Adapter la position de base du levier de frein à main avec la vis de réglage ① en fonction de la taille de la main du pilote.
Info
La rotation de la vis de réglage dans le sens des aiguilles d'une montre fait s'éloigner le levier de frein à main du guidon.
La rotation de la vis de réglage dans le sens inverse des aiguilles d'une montre fait se rapprocher le levier de frein à main du guidon.
La plage de réglage est limitée.
Tourner la vis de réglage à la main uniquement, sans forcer. Ne pas effectuer de travaux de réglage durant le trajet.
12.3 Vérifier les disques de frein
Avertissement
Risque d'accident Les disques de frein usés réduisent l'efficacité de freinage.
- Veillez à remplacer immédiatement les disques de frein usés. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
- Vérifier l'épaisseur des disques de frein avant et arrière, à plusieurs endroits, par rapport à la coA.
Info
L'usure entraîne une diminution de l'épaisseur du disque de frein au niveau de la surface d'appui des plaquettes de frein.
| Usure limite des disques de frein | |
| avant 2,5 mm (0,098 in) | |
arrière 3,5 mm (0,138 in)
» Si l'épaisseur des disques de frein est inférieure à la valeur prescrite :
- Remplacer le disque de frein avant
- Remplacer le disque de frein arrière
- Vérifier l'état des disques de frein avant et arrière et l'absence de fissures et de déformation.
» Si le disque de frein présente des fissures, des déformations ou qu'il est en mauvais état :
- Remplacer le disque de frein avant
- Remplacer le disque de frein arrière
12.4 Vérifier le niveau de liquide de frein à l'avant
Avertissement
Risque d'accident Les plaquettes peuvent tomber en panne si le niveau de liquide de frein est insuffisant.
Si le niveau de liquide de frein est en-dessous du repère ou de la valeur minimale donnée, cela indique que le système de freinage perd du liquide ou que les plaquettes de frein sont usées.
- Contrôlez les freins et ne conduisez pas avant que le problème ne soit résolu. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Avertissement
Risque d'accident Un liquide de frein usé réduit l'efficacité du freinage.
- Veillez à remplacer le liquide de frein du frein avant et arrière conformément au plan d'entretien. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
- Contrôler les plaquettes de frein à l'avant. ( p. 83)
Travail principal
- Mettre le réservoir de compensation de freinage situé sur le guidon en position horizontale.
- Vérifier le niveau de liquide à travers le reg ^1 .
» Si le niveau de liquide de frein se trouve en dessous du repère Ⓐ :
- Faire l'appoint de liquide de frein à l'avant. (p. 81)
12.5 Faire l'appoint de liquide de frein à l'avant
Avertissement
Risque d'accident Les plaquettes peuvent tomber en panne si le niveau de liquide de frein est insuffisant.
Si le niveau de liquide de frein est en-dessous du repère ou de la valeur minimale donnée, cela indique que le système de freinage perd du liquide ou que les plaquettes de frein sont usées.
- Contrôlez les freins et ne conduisez pas avant que le problème ne soit résolu. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Avertissement
Irritation de la peau Le liquide de frein provoque des irritations de la peau.
- Conserver le liquide de frein hors de portée des enfants.
- Porter des vêtements de protection adéquats et des lunettes de protection.
- Éviter tout contact du liquide de frein avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion du liquide de frein.
- En cas de contact cutané, rincer à grande eau la zone touchée.
- En cas de contact avec les yeux, les rincer immédiatement et abondamment à l'eau et consulter un médecin.
- Si les vêtements sont aspergés de liquide de frein, il faut les changer.
Avertissement
Risque d'accident Un liquide de frein usé réduit l'efficacité du freinage.
- Veillez à remplacer le liquide de frein du frein avant et arrière conformément au plan d'entretien. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Info
Ne jamais utiliser de liquide de frein DOT 5. Il est à base d'huile de silicone et sa couleur est pourpre. Les joints et les durites de frein ne sont pas conçus pour le liquide de frein DOT 5.
Ne pas verser de liquide de frein sur la peinture des composants, risque de corrosion de la peinture.
N'utiliser que du liquide de frein propre et provenant d'un bidon hermétiquement fermé.
- Contrôler les plaquettes de frein à l'avant. ( p. 83)
Travail principal
- Mettre le réservoir de compensation de freinage situé sur le guidon en position horizontale.
- Retirer les vis①.
- Retirer le couvercle ^2 avec la membrane ^3 .
- Faire l'appoint en liquide de frein jusqu'au repéA.
Indications prescrites
| Cote A (niveau de liquide de frein sous l'arête supérieure du réservoir) | 5 mm (0,2 in) |
Liquide de frein DOT 4 / DOT 5.1 (p. 141)
- Positionner le couvercle avec la membrane. Mettre les vis en place et les serrer.
Info
Nettoyer aussitôt à l'eau le liquide de frein ayant débordé ou ayant été renversé.
12.6 Contrôler les plaquettes de frein à l'avant
Avertissement
Risque d'accident Les plaquettes de frein usées réduisent l'efficacité de freinage.
- Veillez à remplacer immédiatement les plaquettes de frein usées. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
- Vérifier que les plaquettes de frein ont l'épaisseur minimée.
Épaisseur minimale A pour les plaquettes de frein
≥ 1 mm (≥ 0,04 in)
» Si les plaquettes de frein n'ont plus l'épaisseur minimale :
- Remplacer les plaquettes de frein avant ( p. 83)
- Vérifier que les plaquettes de frein ne présentent ni dégradation ni fissures.
» En présence d'endommagement et de fissures :
- Remplacer les plaquettes de frein avant ( p. 83)
12.7 Remplacer les plaquettes de frein avant
Avertissement
Risque d'accident En cas de mauvais entretien, les plaquettes de frein peuvent tomber en panne.
- Assurez-vous que les travaux d'entretien et les réparations sont réalisés par des professionnels. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Avertissement
Irritation de la peau Le liquide de frein provoque des irritations de la peau.
- Conserver le liquide de frein hors de portée des enfants.
- Porter des vêtements de protection adéquats et des lunettes de protection.
- Éviter tout contact du liquide de frein avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion du liquide de frein.
- En cas de contact cutané, rincer à grande eau la zone touchée.
- En cas de contact avec les yeux, les rincer immédiatement et abondamment à l'eau et consulter un médecin.
- Si les vêtements sont aspergés de liquide de frein, il faut les changer.
Avertissement
Risque d'accident Un liquide de frein usé réduit l'efficacité du freinage.
- Veillez à remplacer le liquide de frein du frein avant et arrière conformément au plan d'entretien. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Avertissement
Risque d'accident La présence d'huile ou de graisse sur les disques de frein réduit l'efficacité de freinage.
- Veillez à ce que les disques de frein soient en permanence exempts de graisse et d'huile.
- Si besoin, nettoyez les disques de frein avec un nettoyant pour freins.
Avertissement
Risque d'accident Des plaquettes de frein non homologuées modifient l'efficacité des freins.
Les plaquettes de frein ne sont pas toutes testées et homologuées pour les motos GASGAS. La structure et le coefficient de frottement des plaquettes de frein tout comme, par conséquent, leur puissance de freinage peuvent fortement diverger des plaquettes de frein d'origine.
Lorsque des plaquettes de frein différentes des originales sont utilisées, elles risquent de ne pas être homologuées. Dans ce cas, le véhicule ne correspond plus à l'état de livraison et la garantie du fabricant n'est plus valable.
Utiliser uniquement des plaquettes de frein homologuées et recommandées par GASGAS Motorcycles.
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Info
Ne jamais utiliser de liquide de frein DOT 5. Il est à base d'huile de silicone et sa couleur est pourpre. Les joints et les durites de frein ne sont pas conçus pour le liquide de frein DOT 5.
Ne pas verser de liquide de frein sur la peinture des composants, risque de corrosion de la peinture.
N'utiliser que du liquide de frein propre et provenant d'un bidon hermétiquement fermé.
- Retirer les vis ^1 .
- Retirer le couvercle ^2 avec la membrane ^3 .
- Pousser l'étrier de frein vers le disque de frein avec la main pour refouler les pistons et s'assurer que le liquide de frein ne déborde pas du réservoir de liquide de frein. Absorber le liquide le cas échéant.
Info
Vérifier que l'étrier de frein n'est pas poussé contre les rayons lors du refoulement des pistons d'étrier de frein.
- Nettoyer l'étrier de frein et le support de l'étrier de frein.

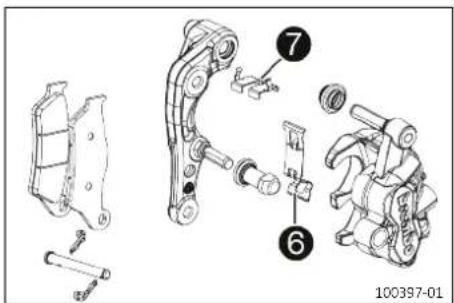

- S'assurer que la plaque de resso⑥ de l'étrier de frein et la plaque de glissement⑦ du support de l'étrier de frein sont correctement mises en place.
Info
Toujours remplacer les plaquettes de frein par jeu entier.
- Actionner plusieurs fois le levier de frein à main jusqu'à ce que les plaquettes de frein soient en contact avec le disque de frein et qu'une résistance soit perceptible.
- Rectifier le niveau de liquide de frein pour qu'il atteigne le repère Ⓐ.
Indications prescrites
Cote A (niveau de liquide de frein sous l'arête supérieure du réservoir) 5 mm (0,2 in)
Liquide de frein DOT 4 / DOT 5.1 (p. 141)
- Positionner le couvercle ^2 et la membrane ^3 . Mettre les vi ^1 en place et les serrer.
Info
Nettoyer aussitôt à l'eau le liquide de frein ayant débordé ou ayant été renversé.
12.8 Vérifier la course libre de la pédale de frein arrière
Avertissement
Risque d'accident En cas de surchauffe, le circuit de freinage n'est plus opérationnel.
En l'absence de course libre sur la pédale de frein arrière, la pression augmente dans le système de frein arrière.
- Régler la course libre sur la pédale de frein arrière, comme indiqué dans les prescriptions.


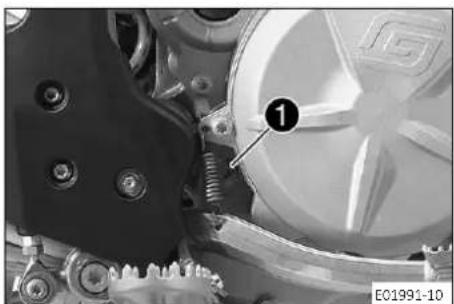

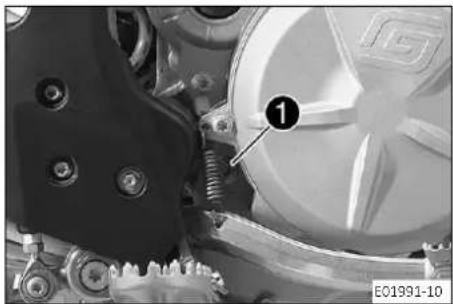

CUMBER 1 A 402026-10- Décrocher le ressort ^1 .
- Actionner plusieurs fois la pédale de frein arrière entre la butée de fin de course et le support du piston dans le maître-cylindre et vérifier la course libre.
Indications prescrites
Course libre sur la pédale de frein arrière 3 ... 5 mm (0,12 ... 0,2 in)
» Si la course libre ne correspond pas aux indications prescrites : - Régler la position de base de la pédale de frein arrêtée. (p. 86)
- Fixer le ressort①.
12.9 Régler la position de base de la pédale de frein arrière
Avertissement
Risque d'accident En cas de surchauffe, le circuit de freinage n'est plus opérationnel.
En l'absence de course libre sur la pédale de frein arrière, la pression augmente dans le système de frein arrière.
- Régler la course libre sur la pédale de frein arrière, comme indiqué dans les prescriptions.
- Desserrer l'écrou ^2 et le faire revenir avec la tis ^3 jusqu'à ce que la course libre maximale soit disponible.
- Pour adapter individuellement le réglage de la position de base de la pédale de frein arrière, desserrer l'écr.4 et faire tourner la vis 5 en conséquence.
Info
La plage de réglage est limitée.
- Faire tourner la tige ③ jusqu'à ce que la course libre A soit présente. Au besoin, modifier la position de base de la pédale de frein arrière.
Indications prescrites
| Course libre sur la pédale de frein arrière | 3 ... 5 mm (0,12 ... 0,2 in) |
- Maintenir la vis 5 et serrer l'écrou 4.
Indications prescrites
| Écrou de butée de la pédale de frein arrière | M8 20 Nm (14,8 | lbf ft) |
- Maintenir la tige ^3 et serrer l'écrou ^2 .
Indications prescrites
| Écrous restants sur la partie-cycle | M6 10 Nm (7,4 | lbf ft) |
- Accrocher le ressort ^1 .
12.10 Contrôler le niveau de liquide de frein à l'arrière
Avertissement
Risque d'accident Les plaquettes peuvent tomber en panne si le niveau de liquide de frein est insuffisant.
Si le niveau de liquide de frein est en-dessous du repère ou de la valeur minimale donnée, cela indique que le système de freinage perd du liquide ou que les plaquettes de frein sont usées.
- Contrôlez les freins et ne conduisez pas avant que le problème ne soit résolu. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Avertissement
Risque d'accident Un liquide de frein usé réduit l'efficacité du freinage.
- Veillez à remplacer le liquide de frein du frein avant et arrière conformément au plan d'entretien. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
- Contrôler les plaquettes de frein arrière. ( p. 88)
Travail principal
- Positionner le véhicule perpendiculairement au sol.
- Vérifier le niveau de liquide sur le rega.1
» Si le niveau de liquide de frein se trouve en dessous du repère Ⓐ :
- Faire l'appoint du liquide de frein à l'arrière. ( p. 87)

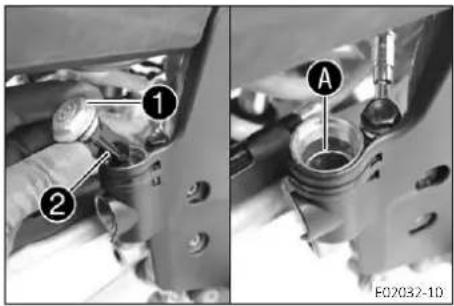

12.11 Faire l'appoint du liquide de frein à l'arrière
Avertissement
Risque d'accident Les plaquettes peuvent tomber en panne si le niveau de liquide de frein est insuffisant.
Si le niveau de liquide de frein est en-dessous du repère ou de la valeur minimale donnée, cela indique que le système de freinage perd du liquide ou que les plaquettes de frein sont usées.
- Contrôlez les freins et ne conduisez pas avant que le problème ne soit résolu. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Avertissement
Irritation de la peau Le liquide de frein provoque des irritations de la peau.
- Conserver le liquide de frein hors de portée des enfants.
- Porter des vêtements de protection adéquats et des lunettes de protection.
- Éviter tout contact du liquide de frein avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion du liquide de frein.
- En cas de contact cutané, rincer à grande eau la zone touchée.
— En cas de contact avec les yeux, les rincer immédiatement et abondamment à l'eau et consulter un médecin. - Si les vêtements sont aspergés de liquide de frein, il faut les changer.
Avertissement
Risque d'accident Un liquide de frein usé réduit l'efficacité du freinage.
- Veillez à remplacer le liquide de frein du frein avant et arrière conformément au plan d'entretien. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Info
Ne jamais employer de liquide de frein DOT 5 ! Il est à base d'huile de silicone et sa couleur est pourpre. Les joints et les durites de frein ne sont pas conçus pour le liquide de frein DOT 5.
Ne pas verser de liquide de frein sur la peinture des composants, risque de corrosion de la peinture.
N'utiliser que du liquide de frein propre et provenant d'un bidon hermétiquement fermé.
Préparatifs
- Contrôler les plaquettes de frein arrière. ( p. 88)
- Positionner le véhicule perpendiculairement au sol.

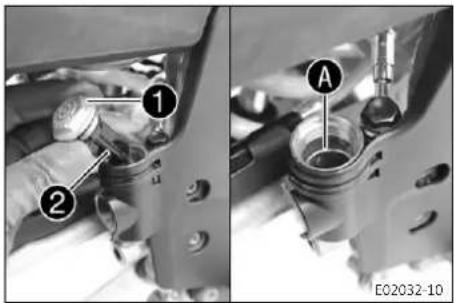

- Retirer le couvercle filete ^1 avec la membrane ^2 et le joint torique.
- Rajouter du liquide de frein jusqu'au repè A.
Liquide de frein DOT 4 / DOT 5.1 ( p. 141)
- Mettre le couvercle fileté avec la membrane et le joint torique en place.
Info
Nettoyer aussitôt à l'eau le liquide de frein ayant débordé ou ayant été renversé.
12.12 Contrôler les plaquettes de frein arrière
Avertissement
Risque d'accident Les plaquettes de frein usées réduisent l'efficacité de freinage.
- Veillez à remplacer immédiatement les plaquettes de frein usées. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
- Vérifier que les plaquettes de frein ont l'épaisseur minimé.
| Épaisseur minimaleA pourles plaquettes de frein | ≥ 1 mm (≥ 0,04 in) |
» Si les plaquettes de frein n'ont plus l'épaisseur minimale :
- Remplacer les plaquettes de frein arrière (p. 88)
- Vérifier que les plaquettes de frein ne présentent ni dégradation ni fissures.
» En présence d'endommagement et de fissures :
- Remplacer les plaquettes de frein arrière ( p. 88)
12.13 Remplacer les plaquettes de frein arrière
Avertissement
Risque d'accident En cas de mauvais entretien, les plaquettes de frein peuvent tomber en panne.
- Assurez-vous que les travaux d'entretien et les réparations sont réalisés par des professionnels. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Avertissement
Irritation de la peau Le liquide de frein provoque des irritations de la peau.
- Conserver le liquide de frein hors de portée des enfants.
- Porter des vêtements de protection adéquats et des lunettes de protection.
- Éviter tout contact du liquide de frein avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion du liquide de frein.
- En cas de contact cutané, rincer à grande eau la zone touchée.
- En cas de contact avec les yeux, les rincer immédiatement et abondamment à l'eau et consulter un médecin.
- Si les vêtements sont aspergés de liquide de frein, il faut les changer.
Avertissement
Risque d'accident Un liquide de frein usé réduit l'efficacité du freinage.
- Veillez à remplacer le liquide de frein du frein avant et arrière conformément au plan d'entretien. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Info
Ne jamais utiliser de liquide de frein DOT 5. Il est à base d'huile de silicone et sa couleur est pourpre. Les joints et les durites de frein ne sont pas conçus pour le liquide de frein DOT 5.
Ne pas verser de liquide de frein sur la peinture des composants, risque de corrosion de la peinture.
N'utiliser que du liquide de frein propre et provenant d'un bidon hermétiquement fermé.
- Positionner le véhicule perpendiculairement au sol.
- Retirer le couvercle fileta ^1 ainsi que la membrane ^2 et le joint torique.
- Pousser l'étrier de frein vers le disque de frein avec la main pour refouler les pistons et s'assurer que le liquide de frein ne déborde pas du réservoir de compensation de freinage. Absorber le liquide le cas échéant.
Info
Vérifier que l'étrier de frein n'est pas poussé contre les rayons lors du refoulement des pistons d'étrier de frein.

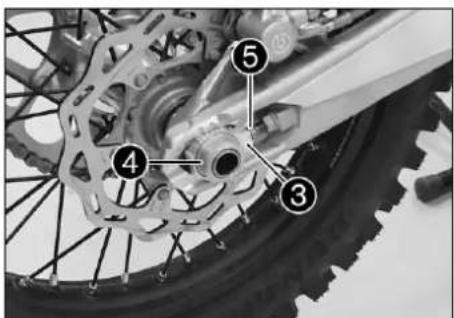

- Retirer les goupilles à resson ^3 , extraire l'axe ^4 et déposer les plaquettes de frein.
- Nettoyer l'étrier de frein et le support de l'étrier de frein.
- S'assurer que la plaque de resso ^5 de l'étrier de frein et la plaque de glissement ^6 du support de l'étrier de frein sont correctement mises en place.
Info
La flèche sur la plaque de ressort indique le sens de rotation du disque de frein.
12 SYSTÈME DE FREIN
- Mettre en place les plaquettes de frein neuves, insérer 1 ^4 et monter les goupilles à resson 3.
Info
Toujours remplacer les plaquettes de frein par jeu entier. Vérifier que la tôle anti-chaleu ^7 est bien mise en place sur la plaquette de frein coté piston.
- Actionner plusieurs fois le levier de frein arrière jusqu'à ce que les plaquettes de frein soient au contact du disque et qu'une résistance soit perceptible.
- Rectifier le niveau de liquide de frein jusqu'au rep ^A .
Liquide de frein DOT 4 / DOT 5.1 (p. 141)
- Monter le couvercle filet① ainsi que la membran② et le joint torique et serrer le tout.
Info
Nettoyer aussitôt à l'eau le liquide de frein ayant débordé ou ayant été renversé.
13.1 Déposer la roue avant
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
Travail principal
- Repousser à la main l'étrier de frein contre le disque pour refouler les pistons.
Info
Vérifier que l'étrier de frein n'est pas poussé contre les rayons lors du refoulement des pistons d'étrier de frein.
- Desserrer de quelques tours la vi.
- Desserrer les vis②.
- Pousser sur la vie 1, pour sortir l'axe hors de la fixation de l'essieu de roue avant.
- Retirer la vis 1.
Avertissement
Risque d'accident Les disques de frein endommagés réduisent l'efficacité de freinage.
- Déposez toujours la roue de manière à ce que le disque de frein ne soit pas endommagé.
- Tenir la roue avant et retirer l'axe. Retirer la roue avant de la fourche.
Info
Ne pas actionner le levier de frein à main quand la roue avant est démontée.
- Retirer les douilles-entretoises ^3 .
13.2 Monter la roue avant
Avertissement
Risque d'accident La présence d'huile ou de graisse sur les disques de frein réduit l'efficacité de freinage.
- Veillez à ce que les disques de frein soient en permanence exempts de graisse et d'huile.
- Si besoin, nettoyez les disques de frein avec un nettoyant pour freins.


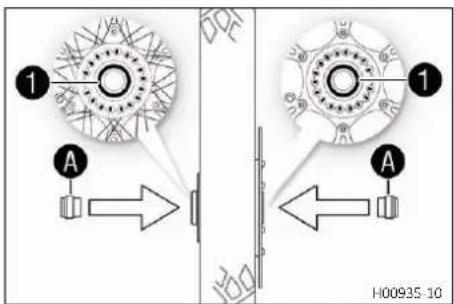

1 A H00935-10- Vérifier que le roulement de roue ne présente ni usure ni dommages.
» Si le roulement de roue est endommagé ou usé :
- Remplacer le roulement de roue avant
- Nettoyer et graisser les bagues d'étanchéité radial ^1 et les surfaces de roulement ^A des douilles-entretoises.
Graisse longue durée ( p. 142)
- Poser les douilles-entretoises.
- Nettoyer et graisser légèrement l'axe.
Graisse longue durée ( p. 142)
- Placer la roue avant et introduire l'axe.
Les plaquettes de frein sont bien positionnées.
- Mettre en place la vi② et la serrer. Indications prescrites
Vis axe de roue avant M20x1,5 35 Nm (25,8 lbf ft)
- Actionner plusieurs fois le levier de frein à main jusqu'à ce que les plaquettes se plaquent contre le disque de frein.
- Retirer la moto du socle réglable. ( p. 48)
- Actionner le frein avant et enfoncer énergiquement plusieurs fois la fourche.
Les bras de fourche se positionnent.
- Serrer les vis③.
Indications prescrites
| Vis fixation de l'axe de roue avant | M8 15 Nm (11,1 | lbf ft) |
Préparatifs
- Surélever la moto sur un socle réglable. ( p. 48)
- Repousser l'étrier de frein à la main en direction du disque pour refouler le piston.
Info Vérifier que l'étrier de frein n'est pas poussé contre les rayons lors du refoulement des pistons d'étrier de frein.
- Retirer l'écrou①.
- Retirer les tendeurs de chaîn②. Retirer l'axe③ de façon à ce que la roue arrière puisse être poussée vers l'avant.
- Pousser la roue arrière aussi loin que possible vers l'avant. Enlever la chaîne de la couronne.
Info Protéger les composants contre tout dommage en les recouvrant.
Avertissement Risque d'accident Les disques de frein endommagés réduisent l'efficacité de freinage. - Déposez toujours la roue de manière à ce que le disque de frein ne soit pas endommagé.
- Tenir la roue arrière et retirer l'axe. Retirer la roue arrière du bras oscillant.
Info Ne pas actionner la pédale de frein arrière quand la roue arrière est démontée.
- Retirer les douilles-entretoises ^4 .
Avertissement
Risque d'accident La présence d'huile ou de graisse sur les disques de frein réduit l'efficacité de freinage.
- Veillez à ce que les disques de frein soient en permanence exempts de graisse et d'huile.
- Si besoin, nettoyez les disques de frein avec un nettoyant pour freins.


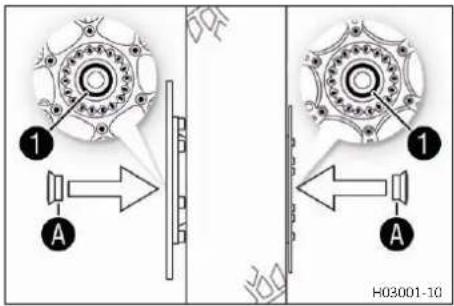

① A ① A H03001-10Travail principal
- Vérifier que le roulement de roue ne présente ni usure ni dommages.
» Si le roulement de roue est endommagé ou usé :
- Remplacer le roulement de roue arrière.
- Nettoyer et graisser les bagues d'étanchéité radial ^1 et les surfaces de roulement ^A des douilles-entretoises.
Graisse longue durée ( p. 142)
- Poser les douilles-entretoises.
- Nettoyer et graisser légèrement l'axe.
Graisse longue durée ( p. 142)
- Placer la roue arrière et introduire l'a?
Les plaquettes de frein sont bien positionnées.
- Poser la chaîne.
- Positionner les tendeurs de chaîn③. Mettre l'écrou④ en place sans le serrer.
- Vérifier que les tendeurs de chaîn③ sont plaqués contre les vis de réglage⑤.
- Contrôler la tension de la chaîne. ( p. 70)
- Serrer l'écrou 4
Indications prescrites
| Écrou axe arrière | M25x1,5 80 Nm | (59 lbf ft) |
La large plage de réglage des tendeurs de chaîne (32 mm) permet l'introduction de démultiplications secondaires sur une même longueur de chaîne.
Les tendeurs de chaîne 3 peuvent être pivotés à 180°.
- Actionner plusieurs fois la pédale de frein arrière jusqu'à ce que les plaquettes de frein soient au contact du disque et qu'une résistance soit perceptible.
Retouche
- Retirer la moto du socle réglable. ( p. 48)
13.5 Vérifier l'état des pneus
Info
Monter uniquement des pneus autorisés et/ou recommandés par GASGAS Motorcycles.
D'autres pneus peuvent avoir des répercussions négatives sur la conduite.
Le type de pneus, l'état des pneus et la pression d'air des pneus influencent la conduite de la moto.
Les roues avant et arrière ne doivent être équipées que de pneus de même profil.
Des pneus usagés agissent défavorablement sur la conduite, particulièrement sur route mouillée.
- Vérifier le dessin des pneus avant et arrière ainsi que l'absence d'objets incrustés et autres dégradations.
» En présence de coupures sur le dessin des pneus, d'objets incrustés et autres dégradations :
- Remplacer le pneu.
Info
La date de fabrication des pneus, généralement indiquée avec les inscriptions figurant sur le pneu, est désignée par les quatre derniers chiffres de la dénomination DOT. Les deux premiers chiffres correspondent à la semaine de fabrication et les deux derniers à l'année de fabrication. Indépendamment de l'usure réelle des pneus, GASGAS Motorcycles préconise un changement de pneumatiques au plus tard tous les 5 ans.
» Lorsque le pneu a plus de 5 ans :
- Remplacer le pneu.
13.6 Vérifier la pression des pneus
Info
Une pression de pneu insuffisante cause une usure anormale et une surchauffe du pneu.
Une pression de pneu correcte contribue à un confort de conduite optimal et à une durée de vie maximale du pneu.
- Retirer le capuchon.
- Vérifier la pression du pneu quand le pneu est froid.
| Pression de pneu sur tout-terrain | |
| avant 1,0 bar (15 psi) | |
| arrière 1,0 bar (15 psi) | |
» Lorsque la pression de pneu ne correspond pas aux indications prescrites :
- Ajuster la pression de pneu.
- Mettre le capuchon en place.
13.7 Contrôler la tension des rayons
Avertissement
Risque d'accident Des rayons mal tendus modifient le comportement sur route et peuvent endommager le véhicule.
Si les rayons sont trop tendus, ils peuvent se briser en raison de la surcharge. Si les rayons ne sont pas assez tendus, la roue peut se déformer, ce qui entraîne à son tour une déformation des autres rayons.
- Contrôlez régulièrement la tension des rayons, notamment si le véhicule est neuf. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
- Frapper légèrement chaque rayon avec un tournevis.
Info
La fréquence du son dépend de la longueur des rayons et de leur diamètre.
Des fréquences de son différentes alors que les rayons sont de même longueur et de même diamètre indiquent des tensions de rayon différentes.
Un son aigu doit retentir.
» Si la tension des rayons varie :
- Rectifier la tension des rayons.
- Contrôler le couple de serrage des rayons.
Indications prescrites
| Vis de rayon roue avant | M4,5 6 Nm (4,4 | lbf ft) |
| Vis de rayon roue arrière | M4,5 6 Nm (4,4 | lbf ft) |
Kit de clé dynamométrique (58429094000)

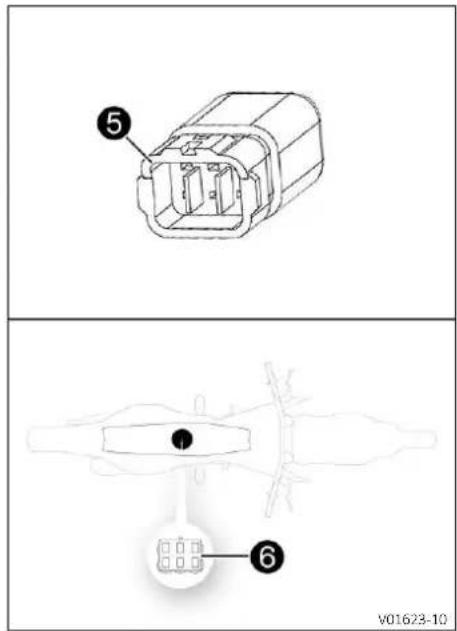

13.8 Connecteur de diagnostic
Le connecteur de diagnostic ^1 se trouve sous la selle.
14.1 Déposer la batterie 12 V
Avertissement
Risque de blessures Les batteries 12 V contiennent des substances nocives.
- Conservez les batteries 12 V hors de portée des enfants.
- Évitez toute étincelle et toute flamme nue à proximité des batteries 12 V.
- Rechargez les batteries 12 V uniquement dans des locaux bien ventilés.
- Maintenez une distance de sécurité avec les matériaux inflammables lorsque vous rechargez une batterie 12 V. Distance minimale 1 m (3 ft)
- Ne rechargez pas de batteries 12 V déchargées en profondeur si la tension minimale est déjà atteinte. Tension minimale avant chargement 9 V
- Éliminez les batteries 12 V ayant atteint la tension minimale conformément aux dispositions en vigueur.
- Déposer la selle. ( p. 60)

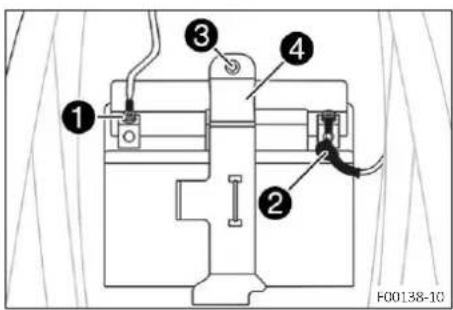

Travail principal
- Débrancher le câble négati 1 de la batterie 12 V.
- Retirer la protection du pôle posi ^2 et débrancher le câble positif de la batterie 12 V.
- Retirer la vis 3.
- Tirer l'étrier de fixation ^4 vers l'avant et retirer la batterie 12 V par le haut.
14.2 Monter la batterie 12 V
- Positionner la batterie 12 V dans le compartiment de la batterie avec les pôles orientés vers l'avant et la fixer avec l'étrier de fixation ①.
Batterie 12 V (HJTZ5S-FP-C) (p. 135)
- Mettre la vis ^2 en place et la serrer. Indications prescrites
| Vis restantes sur la partie-cycle | M6 10 Nm (7,4 | lbf ft) |
- Brancher le câble positif ^3 à la batterie 12 V. Indications prescrites
Vis pôle de batterie M5 2,5 Nm (1,84 lbf ft)
- Connecter le câble négati 4 à la batterie 12 V. Indications prescrites
Vis pôle de batterie M5 2,5 Nm (1,84 lbf ft)
Les disques de contact A doivent être montés sous les v5 et les cosses 6, avec les griffes orientées vers le pôle de la batterie.
- Pousser le cache⑦ sur le pôle positif.
Retouche
- Monter la selle. ( p. 60)
14.3 Charger la batterie 12 V
Avertissement
Risque de blessures Les batteries 12 V contiennent des substances nocives.
- Conservez les batteries 12 V hors de portée des enfants.
- Évitez toute étincelle et toute flamme nue à proximité des batteries 12 V.
- Rechargez les batteries 12 V uniquement dans des locaux bien ventilés.
- Maintenez une distance de sécurité avec les matériaux inflammables lorsque vous rechargez une batterie 12 V. Distance minimale 1 m (3 ft)
- Ne rechargez pas de batteries 12 V déchargées en profondeur si la tension minimale est déjà atteinte.
Tension minimale avant chargement 9 V - Éliminez les batteries 12 V ayant atteint la tension minimale conformément aux dispositions en vigueur.
Remarque
Danger pour l'environnement Les batteries 12 V contiennent des substances polluantes.
- Ne pas jeter les batteries 12 V dans les ordures ménagères.
- Rapporter les batteries 12 V à un point de collecte.
- Ne pas jeter les batteries 12 V dans les ordures ménagères. - Rapporter les batteries 12 V à un point de collecte.
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Info
Même lorsque la batterie 12 V n'est pas sollicitée, elle perd chaque jour de sa charge.
L'état de charge et la manière de charger jouent un rôle très important pour la durée de vie de la batterie 12 V. Les charges rapides à courant de charge élevé réduisent la durée de vie de la batterie.
En cas de dépassement du courant de charge, de la tension de charge ou du temps de charge, la batterie 12 V risque d'être détruite.
Lorsque la batterie 12 V a été vidée par des essais de démarrage, la recharger sans délai.
Lorsque la batterie 12 V reste trop longtemps déchargée, elle se décharge spontanément et accuse une perte de capacité, détruisant la batterie.
La batterie 12 V ne nécessite pas d'entretien.
- Déposer la selle. ( p. 60)
- Déposer la batterie 12 V.(p. 97)
Travail principal
- Contrôler la tension de la batterie.
» Tension de la batterie : < 9 V
- Ne pas charger la batterie 12 V.
- Remplacer et éliminer la batterie 12 V usagée conformément aux règlementations en vigueur.
» Lorsque la valeur prescrite est atteinte :
Tension de la batterie : ≥ 9 V
- Charger la batterie 12 V.
Indications prescrites
| Le courant de charge, la tension de charge et le temps de charge ne doivent pas être dépassés. | |
| Tension de charge maxi-male | 14,4 V |
| Courant de charge maximal | 3,0 A |
| Temps de charge maximal | 24 h |
| Recharger régulièrement la batterie 12 V lorsque le motocycle n'est pas utilisé | 6 mois |
| Chargeur de batterie (79629974000) | |
Avec le chargeur, tester la batterie 12 V pour contrôler si elle tient la tension. En outre, une surcharge de la batterie 12 V est impossible avec ce type de chargeur. Le temps de charge peut être plus long à basses températures.
Ce chargeur convient uniquement pour les batteries au lithium phosphate de fer. Suivre les instructions
GASGAS Technical Accessories ci-jointes.
Info
Ne retirer en aucun cas le couveroi.
- Éteindre le chargeur en fin de charge et le déconnecter de la batterie 12 V.
Retouche
- Monter la batterie 12 📋 (p. 97)
— Monter la selle. (p. 60)
14.4 Remplacer le fusible général
Avertissement
Risque d'incendie Des fusibles incorrects surchargent l'installation électrique.
- Utilisez uniquement des fusibles avec l'ampérage prescrit.
- Ne jamais ponter ou réparer les fusibles.
Info
Le fusible général permet de sécuriser l'ensemble des consommateurs électriques du véhicule. Il se trouve dans le boîtier du relais de démarrage, sous la selle.
Préparatifs
- Déposer la selle. ( p. 60)
14 CIRCUIT ÉLECTRIQUE

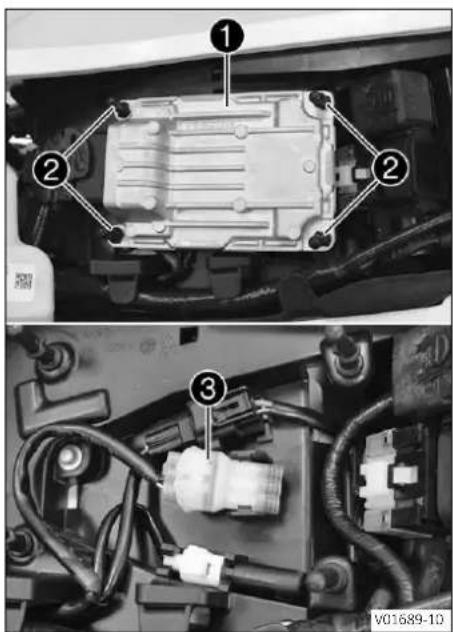

- Retirer le boîtier de commande E ^1 vers le haut et hors des pivots en caoutchoud ^2 et le mettre de côté.
-
Dégager le relais de démarrag ^3 du support.
-
Retirer les capuchons ^4 .
- Enlever le fusible général défectueur ^5 .
Info
Le coupe-circuit A d'un fusible défectueux est ouvert. Le relais de démarrage est également équipé d'un fusible de réserve 6.
- Mettre en place un fusible général neuf.
- Vérifier le bon fonctionnement de l'équipement électrique.
Conseil
Mettre en place un nouveau fusible de réserve pour qu'il soit disponible, le cas échéant.
- Enficher les capuchons.
- Brancher le relais de démarrag ^3 sur la fixation et mettre le câble en place.
- Monter le boîtier de commande E ^1 sur les pivots en caoutchouc 2.
Retouche
— Monter la selle. ( p. 60)
14.5 Remplacer les fusibles des divers consommateurs électriques individuels
Info
La boîte à fusibles comportant les fusibles des divers consommateurs électriques se trouve sous la selle.
- Déposer la selle. (p. 60)
Travail principal
- Ouvrir le couvercle de la boîte à fusib
- Retirer le fusible défectueux.
Indications prescrites
| Fusible 1 - 10 A - boîtier de commande EFI, pompe à huile, injection électronique de carburant, connecteur de diagnostic |
| Fusible 2 - libre |
| Fusible 3 - libre |
| Fusible 4 - 5 A - pompe à carburant |
| Fusibles SPARE- 10 A/5 A - fusible de rechange |
Info
Le coupe-circuit A d'un fusible défectueux est ouvert.
Avertissement
Risque d'incendie Des fusibles incorrects surchargent l'installation électrique.
- Utilisez uniquement des fusibles avec l'ampérage prescrit.
- Ne jamais ponter ou réparer les fusibles.
- Utiliser un fusible de rechange de valeur correspondante.
Fusible (75011088010) (p. 135)
Fusible (75011088005) (p. 135)
Conseil
Mettre un nouveau fusible de rechange dans la boîte à fusibles pour qu'il soit disponible, le cas échéant.
- Vérifier que le consommateur électrique fonctionne bien.
- Fermer le couvercle de la boîte à fusib ^1 .
Retouche
- Monter la selle. ( p. 60)
15.1 Système de refroidissement
La pompe à eau ^1 provoque une circulation forcée du liquide de refroidissement dans le moteur.
La pression établie dans le système de refroidissement suite à l'échauffement est régulée par le biais d'une soupape sur le bouchon de radiateur ②. Ce système permet d'atteindre la température de liquide de refroidissement admissible sans créer de dysfonctionnement.
15.2 Contrôler l'antigel et le niveau de liquide de refroidissement
Avertissement
Danger de brûlure Le liquide de refroidissement est brûlant et maintenu sous pression pendant le fonctionnement de la moto.
- Ne jamais ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement lorsque le moteur ou le système de refroidissement sont chauds.
- Laissez le système de refroidissement et le moteur refroidir avant d'ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement.
- En cas de brûlure, passez immédiatement la zone ébouillantée sous l'eau tiède.
Avertissement
Danger d'intoxication Le liquide de refroidissement est toxique et dangereux pour la santé.
- Conserver le liquide de refroidissement hors de portée des enfants.
- Éviter tout contact du liquide de refroidissement avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion du liquide de refroidissement.
- En cas de contact cutané, rincer immédiatement à grande eau la zone touchée.
- En cas de contact du liquide de refroidissement avec les yeux, bien les rincer à l'eau et consulter immédiatement un médecin.
- Si les vêtements sont aspergés de liquide de refroidissement, il faut les changer.
Le moteur est froid.
- Placer la moto à la verticale sur une surface horizontale.
- Enlever le bouchon du système de refroidissement.
- Contrôler l'antigel du liquide de refroidissement.
$$ - 2 5 \dots - 4 5 ^ {\circ} \mathrm{C} (- 1 3 \dots - 4 9 ^ {\circ} \mathrm{F}) $$
» Lorsque l'antigel du liquide de refroidissement ne correspond pas aux indications prescrites :
- Rectifier l'antigel du liquide de refroidissement.
- Vérifier le niveau de liquide de refroidissement dans le système.
| Niveau de liquide de refroi-dissement A au-dessus des ailettes du radiateur | 10 mm (0,39 in) |
» Lorsque le niveau du liquide de refroidissement ne correspond pas aux indications prescrites :
- Rectifier le niveau de liquide de refroidissement.
Liquide de refroidissement (p. 141)
- Mettre le bouchon de radiateur en place.
15.3 Contrôler le niveau de liquide de refroidissement
Avertissement
Danger de brûlure Le liquide de refroidissement est brûlant et maintenu sous pression pendant le fonctionnement de la moto.
- Ne jamais ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement lorsque le moteur ou le système de refroidissement sont chauds.
- Laissez le système de refroidissement et le moteur refroidir avant d'ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement.
- En cas de brûlure, passez immédiatement la zone ébouillantée sous l'eau tiède.
Avertissement
Danger d'intoxication Le liquide de refroidissement est toxique et dangereux pour la santé.
- Conserver le liquide de refroidissement hors de portée des enfants.
- Éviter tout contact du liquide de refroidissement avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion du liquide de refroidissement.
- En cas de contact cutané, rincer immédiatement à grande eau la zone touchée.
- En cas de contact du liquide de refroidissement avec les yeux, bien les rincer à l'eau et consulter immédiatement un médecin.
- Si les vêtements sont aspergés de liquide de refroidissement, il faut les changer.
Le moteur est froid.
- Placer la moto à la verticale sur une surface horizontale.
- Enlever le bouchon du système de refroidissement.
- Vérifier le niveau de liquide de refroidissement dans le système.
| Niveau de liquide de refroidissement au-dessus des ailettes du radiateur | 10 mm (0,39 in) |
» Lorsque le niveau du liquide de refroidissement ne correspond pas aux indications prescrites :
- Rectifier le niveau de liquide de refroidissement.
Liquide de refroidissement (p. 141)
- Mettre le bouchon de radiateur en place.
15.4 Vidanger le liquide de refroidissement
Avertissement
Danger de brûlure Le liquide de refroidissement est brûlant et maintenu sous pression pendant le fonctionnement de la moto.
- Ne jamais ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement lorsque le moteur ou le système de refroidissement sont chauds.
- Laissez le système de refroidissement et le moteur refroidir avant d'ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement.
- En cas de brûlure, passez immédiatement la zone ébouillantée sous l'eau tiède.
Avertissement
Danger d'intoxication Le liquide de refroidissement est toxique et dangereux pour la santé.
- Conserver le liquide de refroidissement hors de portée des enfants.
- Éviter tout contact du liquide de refroidissement avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion du liquide de refroidissement.
- En cas de contact cutané, rincer immédiatement à grande eau la zone touchée.
- En cas de contact du liquide de refroidissement avec les yeux, bien les rincer à l'eau et consulter immédiatement un médecin.
- Si les vêtements sont aspergés de liquide de refroidissement, il faut les changer.
Condition
Le moteur est froid.
- Placer la moto perpendiculairement au sol.
- Placer un réservoir adapté sous le couvercle pompe à eau.

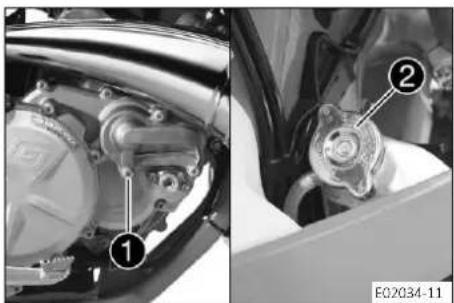

- Retirer la vis①. Retirer le bouchon de radiate②.
- Vidanger entièrement le liquide de refroidissement.

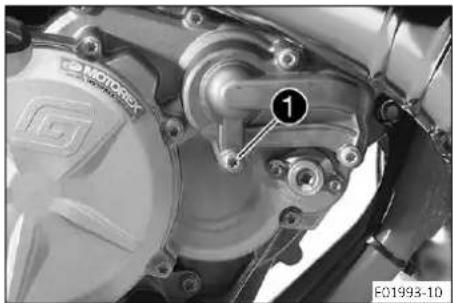

- Installer et serrer la vi ^1 avec la nouvelle bague d'étanchéité. Indications prescrites
| Vis couvercle pompe à eau | M6 10 Nm (7,4 lbf ft) |
15.5 Remplir de liquide de refroidissement
Avertissement
Danger d'intoxication Le liquide de refroidissement est toxique et dangereux pour la santé.
- Conserver le liquide de refroidissement hors de portée des enfants.
- Éviter tout contact du liquide de refroidissement avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion du liquide de refroidissement.
- En cas de contact cutané, rincer immédiatement à grande eau la zone touchée.
- En cas de contact du liquide de refroidissement avec les yeux, bien les rincer à l'eau et consulter immédiatement un médecin.
- Si les vêtements sont aspergés de liquide de refroidissement, il faut les changer.
- S'assurer que la vis ^1 est fermement serrée.
- Placer la moto perpendiculairement au sol.
Remplir de liquide de refroidissement jusqu'au repè situé au-dessus des ailettes du radiateur. Indications prescrites
| 10 mm (0,39 in) |
| Liquide de refroidissement | 1,2 l (1,3 qt.) | Liquide de refroidissement ( p. 141) |
- Pousser le capuchon ^2 vers le haut, au-dessus du capteur de température du liquide de refroidissement.


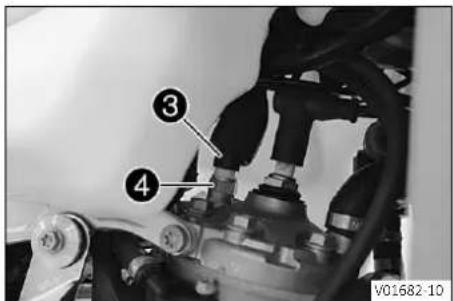

③ ④ V01682-10- Débrancher le connecteur③. - Retirer le capteur de température du liquide de refroidissement avec le joint torique et attendre que le liquide de refroidissement coule sans bulles. - Mettre le capteur de température du liquide de refroidissement en place avec le joint torique et serrer. Indications prescrites
| Vis du capteur de température culasse | M10x1,25 12 Nm (8,9 lbf ft) |
- Brancher le connecteur③. - Mettre le capuchon de protection② en place. - Remplir de liquide de refroidissement jusqu'au repè A situé au-dessus des ailettes du radiateur. Indications prescrites 10 mm (0,39 in) Liquide de refroidissement ( p. 141)
15 SYSTÈME DE REFROIDISSEMENT
Danger d'intoxication Les gaz d'échappement sont toxiques et peuvent faire perdre conscience voire entraîner la mort.
- Veillez donc en permanence à une aération suffisante lorsque le moteur tourne.
- Utilisez un système d'extraction des gaz d'échappement approprié si vous démarrez ou faites tourner le moteur dans une pièce fermée.
- Laisser le moteur tourner puis refroidir.
Retouche
- Contrôler le niveau de liquide de refroidissement. ( p. 103)
15.6 Remplacer le liquide de refroidissement
Avertissement
Danger de brûlure Le liquide de refroidissement est brûlant et maintenu sous pression pendant le fonctionnement de la moto.
- Ne jamais ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement lorsque le moteur ou le système de refroidissement sont chauds.
- Laissez le système de refroidissement et le moteur refroidir avant d'ouvrir le radiateur, les durites de radiateur ou tout autre composant du système de refroidissement.
- En cas de brûlure, passez immédiatement la zone ébouillantée sous l'eau tiède.
Avertissement
Danger d'intoxication Le liquide de refroidissement est toxique et dangereux pour la santé.
- Conserver le liquide de refroidissement hors de portée des enfants.
- Éviter tout contact du liquide de refroidissement avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion du liquide de refroidissement.
- En cas de contact cutané, rincer immédiatement à grande eau la zone touchée.
- En cas de contact du liquide de refroidissement avec les yeux, bien les rincer à l'eau et consulter immédiatement un médecin.
- Si les vêtements sont aspergés de liquide de refroidissement, il faut les changer.
Condition
Le moteur est froid.
- Placer la moto perpendiculairement au sol.
- Placer un réservoir adapté sous le couvercle pompe à eau.
- Retirer la vis①. Retirer le bouchon de radiateu②.
- Vidanger entièrement le liquide de refroidissement.
- Installer et serrer la v ^1 avec la nouvelle bague d'étanchéité. Indications prescrites
| Vis couvercle pompe à eau | M6 10 Nm (7,4 | lbf ft) |
Remplir de liquide de refroidissement jusqu'au repè situé au-dessus des ailettes du radiateur. Indications prescrites
10 mm (0,39 in)
Liquide de refroidissement ( p. 141)
- Pousser le capuchon ^3 vers le haut, au-dessus du capteur de température du liquide de refroidissement.


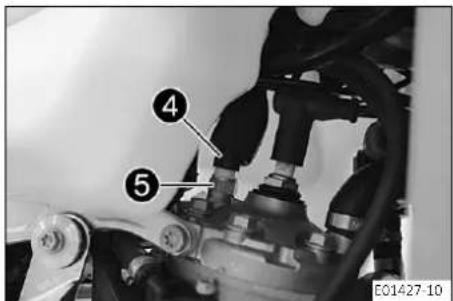

④ ⑤ E01427-10- Débrancher le connecteur4.
- Retirer le capteur de température du liquide de refroidissement ^5 avec le joint torique et attendre que le liquide de refroidissement coule sans bulles.
- Mettre le capteur de température du liquide de refroidissement en place avec le joint torique et serrer.
Indications prescrites
| Vis du capteur de température culasse | M10x1,25 12 Nm (8,9 lbf ft) |
- Brancher le connecteur ^4
- Mettre le capuchon de protection ③ en place.

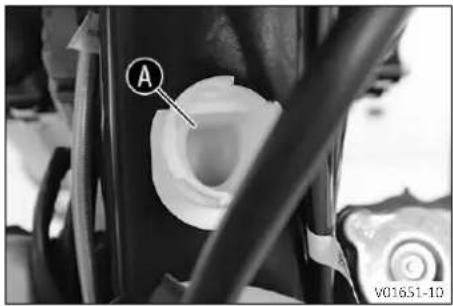

Remplir de liquide de refroidissement jusqu'au repè A situé au-dessus des ailettes du radiateur.
Indications prescrites
10 mm (0,39 in)
Liquide de refroidissement ( p. 141)
15 SYSTÈME DE REFROIDISSEMENT
- Monter le bouchon de radiateu ^2
Danger
Danger d'intoxication Les gaz d'échappement sont toxiques et peuvent faire perdre conscience voire entraîner la mort.
- Veillez donc en permanence à une aération suffisante lorsque le moteur tourne.
-
Utilisez un système d'extraction des gaz d'échappement approprié si vous démarrez ou faites tourner le moteur dans une pièce fermée.
-
Laisser le moteur tourner puis refroidir.
- Vérifier que le système de refroidissement ne fuit pas.
Retouche
- Contrôler le niveau de liquide de refroidissement. ( p. 103)
16.1 Vérifier le jeu du câble d'accélérateur
- Vérifier que la poignée des gaz tourne sans effort.
- Mettre le guidon en position droite. Actionner la poignée des gaz dans les deux sens pour déterminer le jeu du câble d'accélérateur A.
Jeu du câble d'accélérateur 2 .. 3 mm (0,08 ... 0,12 in)
» Lorsque le jeu du câble d'accélérateur ne correspond pas aux indications prescrites :
- Régler le jeu du câble d'accélérateur ( p. 109)
Danger
Danger d'intoxication Les gaz d'échappement sont toxiques et peuvent faire perdre conscience voire entraîner la mort.
- Veillez donc en permanence à une aération suffisante lorsque le moteur tourne.
- Utilisez un système d'extraction des gaz d'échappement approprié si vous démarrez ou faites tourner le moteur dans une pièce fermée.
- Démarrer le moteur et le laisser tourner au régime de ralenti. Tourner le guidon d'un extrême à l'autre.
Le régime de ralenti doit rester constant.
» Lorsque le régime de ralenti change : - Régler le jeu du câble d'accélérateur ( p. 109)
16.2 Régler le jeu du câble d'accélérateur
Info
Si le câble d'accélérateur est correctement positionné, il n'est pas nécessaire de déposer le réservoir de carburant.
- Déposer la selle. (p. 60)
- Déposer le réservoir de carburant (p. 66)
- Vérifier la pose du câble d'accélérateur. ( p. 75)
Travail principal
- Mettre le guidon en position droite.
- Repousser le cache-poussière ^1 .
- Desserrer l'écrou②.
- Visser entièrement la vis de réglage ^3 .
- Desserrer l'écrou ^4 .
- Visser entièrement la vis de réglage ^5 .
- Tourner la vis de réglag ^3 de manière à ce que le jeu des câbles d'accélérateur soit disponible sur la poignée des gaz. Indications prescrites
Jeu du câble d'accélérateur 2 ... 3 mm (0,08 ... 0,12 in)
- Dévisser la vis de réglag ^5 jusqu'à ce que la souplesse ou le jeu du câble d'accélérateur commence à se dégrader.
- Revisser la vis de réglage 5 d'environ deux tours.
- Serrer l'écrou 4.
- Serrer l'écrou ②
- Remettre le cache-poussière 1 en place.
- Vérifier que la poignée des gaz tourne sans effort.
Retouche
- Vérifier le jeu du câble d'accélérateur. ( p. 109)
16.3 Régler la caractéristique de l'accélération
Info
Sur la poignée des gaz, la caractéristique de l'accélération peut être modifiée en changeant la coulisse. Une coulisse avec une autre caractéristique est fournie avec le véhicule.

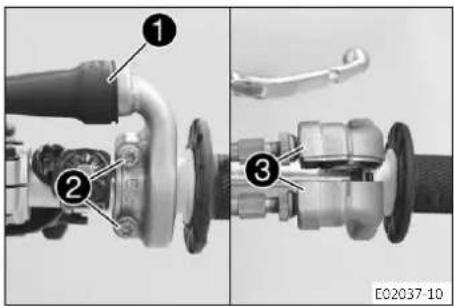

- Repousser le cache-poussière ^1 .
- Enlever les vis② et les semi-coussinets③.
- Décrocher les câbles d'accélération et déposer le tube de la poignée.


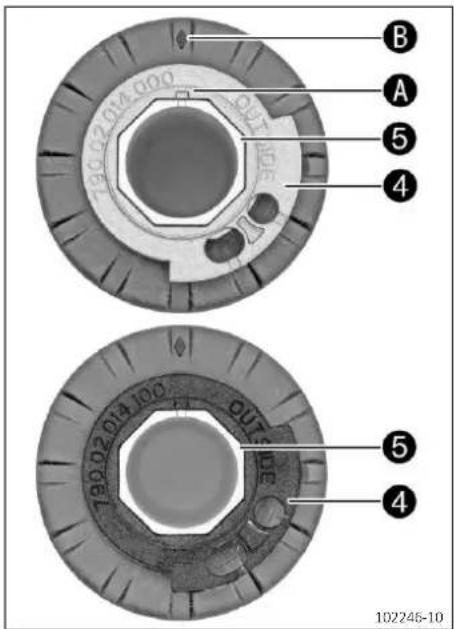

B A 5 4 780.02.014.000 102245-10- Dégager la coulisse④ du tube de la poigné⑤.
- Placer la coulisse souhaitée sur le tube de la poignée. Indications prescrites
La désignation OUTSIDE doit être visible. Le rep ^A doit être aligné avec le repère B.
Coulisse grise (79002014000)
Alternative 1
Coulisse noire (79002014100)
Info
La coulisse grise ouvre le clapet d'étranglement plus lente- ment.
La coulisse noire ouvre le clapet d'étranglement plus rapide- ment.
A la livraison, c'est la coulisse grise qui est installée.
- Nettoyer le guidon à l'extérieur et le tube de la poignée à l'intérieur. Placer le tube de la poignée sur le guidon.
- Accrocher les câbles d'accélération à la coulisse et les faire passer de manière adéquate.
- Mettre en place les semi-coussinet ^3 , monter et serrer les vis ^2 .
Indications prescrites
Vis poignée des gaz M6 5 Nm (3,7 lbf ft) - Emmancher le cache-poussière ^1 et vérifier le bon fonctionnement de la poignée des gaz.
Retouche
- Vérifier le jeu du câble d'accélérateur. ( p. 109)
16.4 Régler le régime de ralenti
Avertissement
Risque d'accident A régime de ralenti trop faible, le moteur risque de s'arrêter brusquement.
- Faire tourner le moteur à la valeur prescrite de régime de ralenti. (Votre atelier GASGAS Motorcycles agréé se tient volontiers à votre disposition.)
- Monter le moteur en température.
√ Bouton de démarrage à froid désactivé – Refaire un ¼ de tour pour faire revenir le bouton de démarrage à froid à sa position de base. ( p. 19)
Danger
Danger d'intoxication Les gaz d'échappement sont toxiques et peuvent faire perdre conscience voire entraîner la mort.
- Veillez donc en permanence à une aération suffisante lorsque le moteur tourne.
- Utilisez un système d'extraction des gaz d'échappement approprié si vous démarrez ou faites tourner le moteur dans une pièce fermée.
- Régler le régime de ralenti en tournant la vis de réglage du régime de ralenti ^1 .
Indications prescrites
Régime de ralenti 1.400 ... 1.500 tr/min
Compte tours (45129075000)
Info
Tourner dans le sens des aiguilles d'une montre pour diminuer le régime de ralenti.
Tourner dans le sens inverse des aiguilles d'une montre pour augmenter le régime de ralenti.
Effectuer le réglage par petites étapes.
Un mauvais régime de ralenti influence négativement le fonctionnement complet du moteur.
16.5 Programmer la pression de l'air ambiant
Danger
Danger d'intoxication Les gaz d'échappement sont toxiques et peuvent faire perdre conscience voire entraîner la mort.
- Veillez donc en permanence à une aération suffisante lorsque le moteur tourne.
- Utilisez un système d'extraction des gaz d'échappement approprié si vous démarrez ou faites tourner le moteur dans une pièce fermée.
Info
Si le véhicule roule à différents niveaux de la mer, il s'adapte en permanence à la pression de l'air ambiant. Si le véhicule est transporté moteur éteint et subit de grandes variations d'altitude, la pression de l'air ambiant doit alors être reprogrammée.
- Démarrer le véhicule à un nouveau niveau de la mer et éteindre une nouvelle fois le moteur.
- Attendre au moins cinq secondes.
- Démarrer à nouveau le véhicule et contrôler la réponse.
» Si la réponse ne s'est pas améliorée : - Recommencer la procédure.
16.6 Connecteur d'ajustement de courbe d'allumage
Le connecteur ① d'ajustement de courbe d'allumage se trouve sous le réservoir de carburant, sur le cadre.
États possibles
- Soft – Lorsque le connecteur d'ajustement de courbe d'allumage est débranché, le confort de conduite est meilleur.
- Performance – Lorsque le connecteur d'ajustement de courbe d'allumage est branché, les performances sont meilleures.
16.7 Modifier la courbe d'allumage
Préparatifs
- Déposer la selle. ( p. 60)
- Déposer le réservoir de carburant (p. 66)
Commuter la courbe d'allumage de Performance sur Soft
- Débrancher le connecteur ^1 d'ajustement de courbe d'allumage.
√ Soft – Meilleur confort de conduite
Commuter la courbe d'allumage de Soft à Performance
- Brancher le connecteur ^1 d'ajustement de courbe d'allumage.
√ Performance – Puissance supérieure
Retouche
- Monter le réservoir de carburant (p. 68)
- Monter la selle. ( p. 60)
16.8 Contrôler la position de base du sélecteur
Info
Le sélecteur ne doit pas être en contact avec le cylindre lors du déplacement en position de base.
Si le sélecteur est constamment en contact avec le cylindre, la boîte de vitesses est excessivement sollicitée.
| Distance entre le sélecteur et le bord supérieur de la botte | e10 ... 20 mm (0,39 ... 0,79 in) |
» La distance ne correspond pas à la spécification :
- Régler la position de base du sélecteur (p. 114)
16.9 Régler la position de base du sélecteur
- Nettoyer la denture A du sélecteur et de l'arbre de sélection.
- Amener le sélecteur dans la position souhaitée sur l'arbre de sélection et faire s'engrener la denture.
Info
La plage de réglage est limitée.
Le sélecteur ne doit toucher aucun composant pendant l'opération.
- Mettre la vis ^1 en place avec les rondelles et serrer. Indications prescrites
| Vis du sélecteur M6 14 Nm (10,3 lbf ft) | Loctite ^ 243 ^TM |
17.1 Remplacer la crépine à essence ↗
Danger
Risque d'incendie Le carburant est facilement inflammable.
Le carburant contenu dans le réservoir se dilate sous l'effet de la chaleur et peut déborder lorsque le réservoir est trop rempli.
- Ne jamais faire le plein du véhicule à proximité de flammes ou de cigarettes allumées.
- Arrêter le moteur lorsque vous faites le plein.
- S'assurer de ne pas renverser de carburant, notamment sur les parties chaudes du véhicule.
- Essuyer immédiatement tout carburant renversé.
- Respecter les consignes indiquées lorsque vous faites le plein.
Avertissement
Danger d'intoxication Le carburant est toxique et constitue un danger pour la santé.
- Éviter tout contact du carburant avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion de carburant.
- Ne pas respirer les vapeurs d'essence.
- En cas de contact cutané, rincer immédiatement à grande eau la zone touchée.
- En cas de contact du carburant avec les yeux, bien les rincer à l'eau et consulter immédiatement un médecin.
- Si les vêtements sont aspergés de carburant, il faut les changer.
Remarque
Danger pour l'environnement Une manipulation inadéquate du carburant constitue un danger pour l'environnement.
- Le carburant ne doit pas pénétrer dans la nappe phréatique, le sol ou les canalisations.

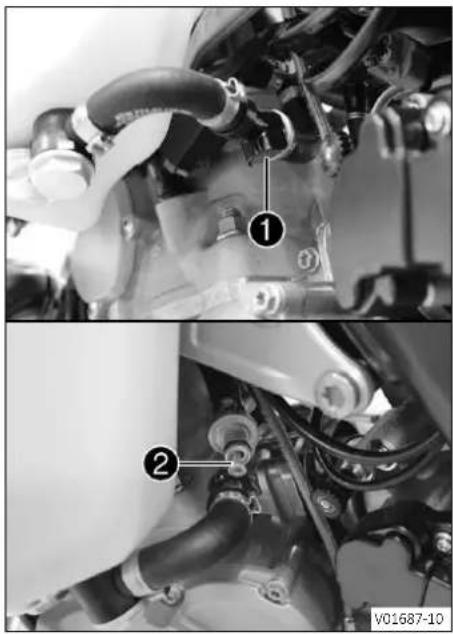

- Nettoyer soigneusement le raccord de fixation rapi ^1 à l'air comprimé.
Info
De la saleté ne doit en aucun cas parvenir dans la conduite de carburant. Cela boucherait l'injecteur !
- Débrancher le raccord de fixation rapide.
Info
Un reste de carburant peut s'écouler de la durée.
- Sortir la crépine à essenc② du raccord.
- Enfoncer une nouvelle crépine à essence jusqu'en butée dans le raccord.
- Pulvériser du spray de silicone sur un chiffon non pelucheux et l'utiliser pour lubrifier le joint torique du raccord de fixation rapide.
Spray de silicone ( p. 143) - Brancher le raccord de fixation rapide.
17 TRAVAUX D'ENTRETIEN SUR LE MOTEUR
Danger
Danger d'intoxication Les gaz d'échappement sont toxiques et peuvent faire perdre conscience voire entraîner la mort.
- Veillez donc en permanence à une aération suffisante lorsque le moteur tourne.
- Utilisez un système d'extraction des gaz d'échappement approprié si vous démarrez ou faites tourner le moteur dans une pièce fermée.
- Démarrer le moteur et vérifier sa réponse.
17.2 Contrôler le niveau d'huile deux temps
Avertissement
Dommages sur le moteur Si le réservoir d'huile n'est pas rempli d'huile pour moteurs à deux temps, alors le moteur n'est pas lubrifié.
Lorsque la lampe témoin du niveau d'huile s'allume, alors l'huile deux temps suffit pour le reste du remplissage du réservoir de carburant.
- Lorsque la lampe-témoin du niveau d'huile s'allume, roulez au maximum jusqu'à ce que le réservoir soit vide.
- À la prochaine occasion, faites ensuite l'appoint en huile deux temps avant de faire le plein de carburant.
- Synchronisez la pompe à huile lorsque la durée d'huile deux temps a été retirée ou que le réservoir d'huile deux temps a été complètement vidé.
Préparatifs
- Placer la moto perpendiculairement au sol sur une surface horizontale.
Travail principal
- Contrôler le niveau d'huile deux temps du réservoir d'huile.
Pour le remplissage du réservoir de carburant, le réservoir d'huile deux temps doit être rempli au minimum jusqu'au bord supérieur A.
Si possible, le réservoir d'huile deux temps doit être complètement rempli.
» Si le niveau d'huile deux temps est trop bas:
- Faire l'appoint en huile deux temps. ( p. 32)
17.3 Synchroniser la pompe à huile
Avertissement
Dommages sur le moteur Si le réservoir d'huile n'est pas rempli d'huile pour moteurs à deux temps, alors le moteur n'est pas lubrifié.
Lorsque la lampe témoin du niveau d'huile s'allume, alors l'huile deux temps suffit pour le reste du remplissage du réservoir de carburant.
- Lorsque la lampe-témoin du niveau d'huile s'allume, roulez au maximum jusqu'à ce que le réservoir soit vide.
- À la prochaine occasion, faites ensuite l'appoint en huile deux temps avant de faire le plein de carburant.
- Synchronisez la pompe à huile lorsque la durée d'huile deux temps a été retirée ou que le réservoir d'huile deux temps a été complètement vidé.
Condition
Le moteur est arrêté.
Préparatifs
- Placer la moto perpendiculairement au sol sur une surface horizontale.
- Contrôler le niveau d'huile deux temps. ( p. 116)
- Déposer la selle. ( p. 60)
- Retirer le boîtier de commande E ^1 vers le haut et hors des pivots en caoutchoud ^2 et le mettre de côté.
- Déposer le capuchon③ du connecteur de diagnostic.
- Tourner la poignée des ga ^4 pour ouvrir complètement les gaz et la fixer.
17 TRAVAUX D'ENTRETIEN SUR LE MOTEUR
Brancher le connecteur Wake-up ^5 au connecteur de diagnostic ^6 pour synchroniser la pompe à huile.
Info
Le connecteur se trouve parmi les pièces jointes à la moto.
- Attendre au moins cinq secondes.
- Desserrer la fixation de la poignée des gaz.
√ La pompe à huile est synchronisée.
Info
La pompe à huile est commandée à différentes vitesses. Le processus est perceptible audiblement.
- Attendre que la pompe à huile n'émette plus aucun bruit de fonctionnement.
- Débrancher le connecteur Wake-up du connecteur de diagnostic.

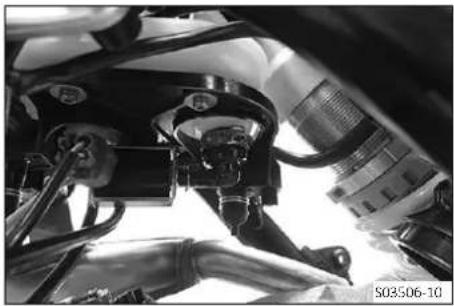

- Vérifier la présence éventuelle de bulles d'7 dans le flexible.
» Lorsque des bulles d'air apparaissent :
- Répéter la procédure jusqu'à ce qu'il n'y ait plus de bulles d'air.
- Monter le capuchon sur le connecteur de diagnostic.
- Monter le boîtier de commande EFI sur les pivots en caoutchouc.
Retouche
- Monter la selle. ( p. 60)
17.4 Nettoyer la crépine dans le réservoir d'huile
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Préparatifs
- Déposer le silencieux arrière. ( p. 64)
- Déposer la selle. ( p. 60)
- Déposer le réservoir de carburant.(p. 66)
- Déposer le couvercle du boîtier du filtre à air. ( p. 61)
- Surélever la moto sur un socle réglable. ( p. 48)

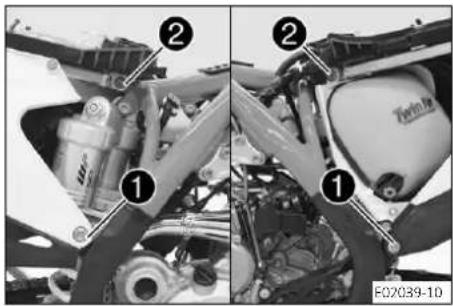

- Desserrer les colliers③ du corps du clapet d'étranglement.
- Soulever légèrement la flèche et la bloquer.
Info
Veiller à ce que la pipe d'admissie 4 reste en place.
- Tirer le corps du clapet d'étranglement vers l'arrière pour le sortir de l'embout de purge et le laisser sur le côté.
- Ouvrir la pince à tuya ^6 à l'aide d'un tournevis.
- Retirer la cornière et récupérer l'huile deux temps dans un récipient approprié.
- Retirer la crépine ^7 et la nettoyer.
- Vérifier que la crépine ne présente pas de dommages.
» Si la crépine est endommagée :
- Remplacer la crépine.
17 TRAVAUX D'ENTRETIEN SUR LE MOTEUR
- Insérer la crépine et monter la cornière avec une nouvelle pince à tuyau.
Pince à tuyau (60029057000)
- Mettre en place le corps du clapet d'étrangleme ^3 .
- Enlever la sécurité et mettre en place la flèche.
Info
Veiller à ce que la pipe d'admissie 4 reste en place.
- Positionner et serrer les collier③ du corps du clapet d'étranglement.
Indications prescrites
Vis d'embout de purge / de boîte à clapets M6 6 Nm (4,4 lbf ft)
Indications prescrites
| Vis de la flèche inférieure | M8x18 30 Nm (22,1 lbf ft) | Loctite*2701TM |

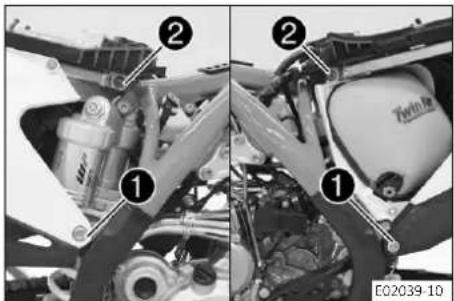

- Retirer les vis②.
- Mettre les vis② en place et les serrer.
Indications prescrites
| Vis de la flèchesupérieure | M8x20 35 Nm (25,8 lbf ft)Loctite ^9 2701 ^TM |
Retouche
- Retirer la moto du socle réglable. ( p. 48)
- Monter le couvercle du boîtier du filtre à air. ( p. 62)
- Monter le réservoir de carburant. (p. 68)
- Faire l'appoint en huile deux temps. ( p. 32)
- Synchroniser la pompe à huile. (p. 117)
- Monter la selle. ( p. 60)
- Monter le silencieux arrière. ( p. 65)
17.5 Vérifier le niveau d'huile de boîte
Info
Le niveau d'huile de boîte doit être contrôlé lorsque le moteur est froid.
Préparatifs
- Placer la moto perpendiculairement au sol sur une surface horizontale.

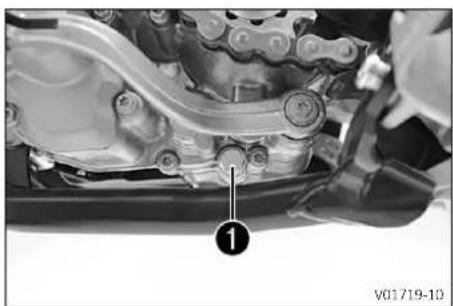

- Retirer la vis de contrôle du niveau d'huile de bûle
- Vérifier le niveau d'huile de boîte.
Une petite quantité d'huile de boîte doit s'écouler par l'alésage
» Si aucune huile de boîte ne s'écoule :
- Faire l'appoint d'huile de boîte. ( p. 122)
- Mettre en place la vis de contrôle du niveau d'huile de boîte et la serrer.
Indications prescrites
| Vis de contrôle du niveau d'huile de boîte | M6 8 Nm (5,9 lbf ft) |
17.6 Remplacer l'huile de boîte
Avertissement
Danger de brûlure L'huile moteur et l'huile de boîte sont brûlantes lorsque le moteur de la moto tourne.
- Porter des vêtements de protection et des gants de protection adéquats.
- En cas de brûlure, passez immédiatement la zone ébouillantée sous l'eau tiède.
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Info
Vidanger l'huile de boîte lorsque le moteur est chaud.
- Garer la moto sur une surface plane.
- Placer un réservoir adapté sous le moteur.
Travail principal
- Enlever la vis de vidange d'huile de bo1 et l'aimant.
- Vidanger entièrement l'huile de boîte.
- Soigneusement nettoyer la vis de vidange d'huile de boîte et l'aimant.
- Nettoyer la surface étanche du moteur.
- Mettre en place la vis de vidange d'huile de b1eainsi que l'aimant et une nouvelle bague d'étanchéité, puis serrer.
17 TRAVAUX D'ENTRETIEN SUR LE MOTEUR
| Vis de vidange de l'huile de boîte avec aimant | M12x1,5 20 Nm | (14,8 lbf ft) |
- Retirer le bouchon de remplissag ^2 et le joint torique et remplir d'huile de boîte.
| Huile de boîte 0,80 l (0,85 qt.) Huile moteur(15W/50) ( p. 140) |
- Monter le bouchon de remplissage avec son joint torique et le serrer.
Danger
Danger d'intoxication Les gaz d'échappement sont toxiques et peuvent faire perdre conscience voire entraîner la mort.
- Veillez donc en permanence à une aération suffisante lorsque le moteur tourne.
- Utilisez un système d'extraction des gaz d'échappement approprié si vous démarrez ou faites tourner le moteur dans une pièce fermée.
- Démarrer le moteur et vérifier son étanchéité.
Retouche
- Vérifier le niveau d'huile de boîte. ( p. 121)
17.7 Faire l'appoint d'huile de boîte
Info
Une trop faible quantité d'huile de boîte ou une huile de basse qualité provoque une usure prématurée de la boîte. L'appoint en huile de boîte doit être fait lorsque le moteur est froid.
Préparatifs
- Garer la moto sur une surface plane.
Travail principal
- Retirer la vis de contrôle du niveau d'huile de b ^1 e
- Enlever le bouchon de remplissag ^2 et le joint torique.
- Remplir d'huile de boîte jusqu'à ce qu'elle s'écoule par l'alésage de la vis de contrôle du niveau d'huile de boîte.
Huile moteur (15W/50) (p. 140)
- Mettre en place la vis de contrôle du niveau d'huile de boîte et la serrer.
Indications prescrites
| Vis de contrôle du niveau d'huile de boîte | M6 8 Nm (5,9 lbf ft) |
- Mettre en place le bouchon de remplissa? avec le joint torique et le serrer.
Retouche
Danger
Danger d'intoxication Les gaz d'échappement sont toxiques et peuvent faire perdre conscience voire entraîner la mort.
- Veillez donc en permanence à une aération suffisante lorsque le moteur tourne.
- Utilisez un système d'extraction des gaz d'échappement approprié si vous démarrez ou faites tourner le moteur dans une pièce fermée.
- Démarrer le moteur et vérifier son étanchéité.
18.1 Nettoyer la moto
Remarque
Détérioration du matériel Une utilisation inappropriée d'un nettoyeur à haute pression peut endommager ou détériorer les composants.
L'eau sous haute pression pénètre dans les composants électriques, les connecteurs, les câbles d'accélérateur, les paliers etc.
Une pression trop élevée entraîne des dysfonctionnements et détériore les composants.
- Ne dirigez jamais le jet d'eau directement sur les composants électriques, les connecteurs, les câbles d'accélérateur ou les paliers.
- Maintenez une distance minimale entre la buse du nettoyeur à haute pression et le composant. Distance minimale 60 cm (23,6 in)
Remarque
Danger pour l'environnement Certaines substances nuisent à l'environnement.
- Éliminer huile, lubrifiant, filtre, carburant, produits de nettoyage, liquide de frein, etc. de façon réglementaire et conformément aux dispositions en vigueur.
Info
Nettoyer régulièrement la machine pour qu'elle conserve sa valeur et son bel aspect pendant longtemps. Pendant le nettoyage, éviter l'influence du rayonnement solaire direct sur la machine.
- Obturer l'échappement pour empêcher l'eau d'y pénétrer.
- Enlever les plus grosses salissures avec un jet d'eau de puissance moyenne.
- Vaporiser les parties très sales avec un détergent spécial pour motos tel qu'on en trouve dans le commerce, puis les traiter avec un pinceau.
Nettoyant spécial moto (p. 142)
Info
Utiliser une éponge douce et de l'eau chaude avec un détergent spécial pour motos tel qu'on en trouve dans le commerce.
Ne pas appliquer de détergent pour moto sur le véhicule sec, toujours le mouiller à l'eau d'abord.
- Après avoir soigneusement rincé la moto avec un jet d'eau de puissance moyenne, la sécher.
- Enlever le bouchon de l'échappement.
Avertissement
Risque d'accident L'humidité et la poussière compromettent le système de freinage.
- Freinez plusieurs fois avec précaution afin de faire sécher les plaquettes et les disques de frein et d'en-lever la poussière.
- À l'issue du nettoyage, parcourir une courte distance, jusqu'à ce que le moteur atteigne la température de fonctionnement.
Info
Ainsi, la chaleur permet à l'eau de s'évaporer même dans les endroits les plus inaccessibles du moteur et du système de frein.
- Quand la machine a refroidi, il convient de lubrifier toutes les articulations et les pièces en frottement.
- Nettoyer la chaîne. (p. 70)
- Traiter les pièces métalliques (sauf les disques de frein et le tuyau d'échappement) avec un produit anticorrosif.
Agent de conservation pour peintures, métaux et caoutchouc (p. 142)
- Traiter toutes les pièces plastique et époxy avec un produit de nettoyage et d'entretien doux.
Produit de nettoyage spécial pour peinture brillante et mate, surfaces métalliques et synthétiques (p. 143)
◀
19.1 Stockage
Avertissement
Danger d'intoxication Le carburant est toxique et constitue un danger pour la santé.
- Éviter tout contact du carburant avec la peau, les yeux ou les vêtements.
- Consulter immédiatement un médecin en cas d'ingestion de carburant.
- Ne pas respirer les vapeurs d'essence.
- En cas de contact cutané, rincer immédiatement à grande eau la zone touchée.
- En cas de contact du carburant avec les yeux, bien les rincer à l'eau et consulter immédiatement un médecin.
- Si les vêtements sont aspergés de carburant, il faut les changer.
- Stocker le carburant dans un jerrycan approprié, conformément aux directives en vigueur et le tenir hors de portée des enfants.
Info
Si la moto n'est pas utilisée pendant une période prolongée, il est préférable d'effectuer (ou de faire effectuer) les travaux suivants.
Avant de remiser la machine, vérifier l'état d'usure et le bon fonctionnement de tous les éléments. Il est préférable de faire effectuer les travaux d'entretien, de réparation et les transformations durant la morte-saison car les ateliers sont alors moins chargés. L'attente est ainsi moins longue qu'en début de saison.
- Lors du dernier ravitaillement avant l'immobilisation de la moto, ajouter un additif de carburant.
Additif pour carburant ( p. 142) - Faire le plein de carburant. ( p. 31)
- Nettoyer la moto. ( p. 124)
- Remplacer l'huile de boîte. (p. 121)
- Contrôler l'antigel et le niveau de liquide de refroidissement. (p. 102)
- Vérifier la pression des pneus. ( p. 95)
- Déposer la batterie 12 V.(p. 97)
- Charger la batterie 12 V.(p. 98)
Indications prescrites
| Température de stockage de la batterie 12 V sans rayonne-ment du soleil direct | 0 ... 35 °C (32 ... 95 °F) |
- Garer le véhicule dans un endroit sec, à l'abri des variations de température trop importantes.
Info
GASGAS Motorcycles recommande de surélever la moto.
- Surélever la moto sur un socle réglable. ( p. 48)
- Recouvrir le véhicule d'une bâche perméable à l'air ou d'une couverture.
Info
N'utiliser en aucun cas des bâches étanches qui retiennent l'humidité et entraînent la corrosion. Ne jamais faire tourner le moteur d'une moto remisée pour un court instant. En effet, il n'atteint pas sa température normale de fonctionnement, si bien que la vapeur d'eau issue de la combustion se condense et fait rouiller les pièces du moteur et de l'échappement.
19.2 Mise en service après le stockage
- Monter la batterie 12 🚗 (p. 97)
- Retirer la moto du socle réglable. ( p. 48)
- Effectuer les travaux de contrôle et d'entretien avant chaque mise en service. ( p. 28)
- Effectuer un essai sur route.
| Défaut Cause possible Mesure | |||
| Le moteur n'est pas entraîné (démarreur électrique) | Erreur de manipulation – Exécuter les étapes de démarrage.( p. 28) | ||
| Batterie 12 V déchargée – | Charger la batterie 12 V ( p. 98)– Contrôler la tension de charge.– Contrôler le courant de repos– Vérifier l'enroulement du stator de l'alternateur. | ||
| Fusible général fondu – | Remplacer le fusible général. ( p. 99) | ||
| Relais de démarrage défectueux – | Contrôler le relais de démarrage. | ||
| Démarreur électrique défectueux – | Contrôler le démarreur électrique. | ||
| Le moteur est entraîné mais ne démarre pas | Erreur de manipulation – Exécuter les étapes de démarrage.( p. 28) | ||
| Raccord de fixation rapide non branché | – Brancher le raccord de fixation rapide. | ||
| Régime de ralenti mal réglé – | Régler le régime de ralenti ( p. 111) | ||
| Rupture de l'alimentation en carburant | – Vérifier la ventilation du réservoir de carburant. | ||
| Bougie d'allumage encrassée ou humide | – Nettoyer la bougie et la fiche de bougie d'allumage, puis les laisser sécher. Les remplacer si nécessaire. | ||
| Distance trop importante entre les électrodes de la bougie d'allumage | – Régler la distance entre les électrodes. Indications prescrites Distance des électrodes bougie d'allumage 0,6 mm (0,024 in) | ||
| Allumage défectueux – Vérifier la bobine d'allumage.– Contrôler les cosses de bougie d'allumage. | |||
| Coupe-circuit endommagé dans le faisceau de câbles, touche Arrêt défectueuse | – Contrôler la touche Arrêt. | ||
| Connecteur ou bobine d'allumage lâche ou oxydé | – Nettoyer les cosses et les traiter avec un aérosol anti-humidité. | ||
| Erreur de l'injection électronique de carburant | – Relever la mémoire d'erreurs avec le boîtier diagnostic GASGAS Motorcycles. | ||
| Le moteur n'a pas de régime de ralenti | Bougie défectueuse | – Remplacer la bougie. | |
| Allumage défectueux – Vérifier la bobine d'allumage.– Contrôler les cosses de bougie d'allumage. | |||
| Régime de ralenti mal réglé – | Régler le régime de ralenti ( p. 111) | ||
| Le moteur ne monte pas en régime | Erreur de l'injection électronique de carburant | – Relever la mémoire d'erreurs avec le boîtier diagnostic GASGAS Motorcycles. | |
| Allumage défectueux – Vérifier la bobine d'allumage.– Contrôler les cosses de bougie d'allumage. | |||
| Pression de l'air ambiant mal enregistrée | – Programmer la pression de l'air ambiant. ( p. 112) | ||
| Le moteur ne tire pas | Filtre à air très encrassé | – Nettoyer le filtre à air et le boîtier du filtre à air. ( p. 63) | |
| Filtre à carburant très encrassé | – Remplacer le filtre à carburant. | ||
| Le moteur ne tire pas Crépine à essence très encrassée – Remplacer la crépine à essence.( p. 115) | |||
21 CODE DE CLIGNOTEMENT
| Code de clignotement du témoin de dysfonctionnement |  14 Le témoin de dysfonctionnement clignote 1x longuement, 4x brièvement |
| Condition de définition de l'erreur | Capteur de pression du carter de vilebrequin - différence trop importante entre le capteur et le boîtier de commande moteur |
| Code de clignotement du témoin de dysfonctionnement |  09 Le témoin de dysfonctionnement clignote 9x brièvement |
| Condition de définition de l'erreur | Capteur de pression du carter de vilebrequin - court-circuit à la masse |
| Capteur de pression du carter de vilebrequin - Interruption/court-circuit au plus | |
| Capteur de pression de l'air ambiant - court-circuit à la masse | |
| Capteur de pression de l'air ambiant - interruption/court-circuit au plus | |
| Code de clignotement du témoin de dysfonctionnement |  13 Le témoin de dysfonctionnement clignote 1x longuement, 3x brièvement |
| Condition de définition de l'erreur | Capteur de température de l'air d'admission - signal d'entrée trop faible |
| Capteur de température de l'air d'admission - signal d'entrée trop élevé | |
| Code de clignotement du témoin de dysfonctionnement |  12 Le témoin de dysfonctionnement clignote 1x longuement, 2x brièvement |
| Condition de définition de l'erreur | Capteur de température du liquide de refroidissement - signal d'entrée trop faible |
| Capteur de température du liquide de refroidissement - signal d'entrée trop élevé | |
| Code de clignotement du témoin de dysfonctionnement |  06 Le témoin de dysfonctionnement clignote 6x brièvement |
| Condition de définition de l'erreur | Capteur de position du clapet d'étranglement circuit A - échec de l'adaptation |
| Capteur de position du clapet d'étranglement circuit A - signal d'entrée trop faible | |
| Capteur de position du clapet d'étranglement circuit A - signal d'entrée trop élevé | |
| Code de clignotement du témoin de dysfonctionnement | [X57S]41 Le témoin de dysfonctionnement clignote 4x longuement, 1x brièvement |
| Condition de définition de l'erreur | Pompe à carburant - interruption/court-circuit à la masse |
| Pompe à carburant - interruption/court-circuit au plus | |
| Code de clignotement du témoin de dysfonctionnement |  33 Le témoin de dysfonctionnement clignote 3x longuement, 3x brièvement |
| Condition de définition de l'erreur | Injecteur 0, cylindre 1 - signal d'entrée trop faible |
| Injecteur 0, cylindre 1 - signal d'entrée trop élevé | |
| Code de clignotement du témoin de dysfonctionnement |  34 Le témoin de dysfonctionnement clignote 3x longuement, 4x brièvement |
| Condition de définition de l'erreur | Injecteur 1, cylindre 1 - signal d'entrée trop faible |
| Injecteur 1, cylindre 1 - signal d'entrée trop élevé | |
| Code de clignotement du témoin de dysfonctionnement |  37 Le témoin de dysfonctionnement clignote 3x longuement, 7x brièvement |
| Condition de définition de l'erreur | Bobine d'allumage - dysfonctionnement dans le circuit de commutation |
| Code de clignotement du témoin de dysfonctionnement |  02 Le témoin de dysfonctionnement clignote 2x brièvement |
| Condition de définition de l'erreur | Capteur de régime du vilebrequin - erreur de synchronisation |
| Capteur de régime du vilebrequin - signal non plausible | |
| Capteur de régime du vilebrequin - signal irrégulier | |
| Capteur de régime du vilebrequin - pas de signal | |
| Code de clignotement du témoin de dysfonctionnement |  42 Le témoin de dysfonctionnement clignote 4x longuement, 2x brièvement |
| Condition de définition de l'erreur | Pompe à huile - signal d'entrée trop faible |
| Pompe à huile - signal d'entrée trop élevé | |
| Code de clignotement du témoin de dysfonctionnement |  21 Le témoin de dysfonctionnement clignote 2x longuement, 1x brièvement |
| Condition de définition de l'erreur | Tension de la batterie - tension d'entrée trop faible |
| Tension de la batterie - tension d'entrée trop élevée | |
| Code de clignotement du témoin de dysfonctionnement |  Le voyant de contrôle de dysfonctionnement s'allume |
| Condition de définition de l'erreur | Capteur d'inclinaison - signal d'entrée trop faible |
| Capteur d'inclinaison - signal d'entrée trop élevé | |
22 DONNÉES TECHNIQUES
22.1 Moteur
| Type Moteur à essence à deux temps, monocylindre, refroidi par liquide, avec soupape de membrane, valve d'échappement et injection de transverts | |
| Cylindrée (EX 250 US) 249 cm3 (15,19 cu in) | |
| Cylindrée (EX 300 US) 293,15 cm3 (17,8892 cu in) | |
| Course 72 mm (2,83 in) | |
| Alésage (EX 250 US) 66,4 mm (2,614 in) | |
| Alésage (EX 300 US) 72 mm (2,83 in) | |
| Valve d'échappement - dimension de réglage (EX 250 US) | 2,7±0.2mm (0,106±0.006in) |
| Valve d'échappement - dimension de réglage (EX 300 US) | 2,3±0.2mm (0,091±0.008in) |
| Roulements de vilebrequin 1 roulement à billes à gorges | profondes / 1 roulement à rouleaux |
| Palier de bielle Roulement à aiguilles | |
| Portée de piston Roulement à aiguilles | |
| Piston Moulé en aluminium | |
| Segments de piston (EX 250 US) | 2 segments à section trapézoïdale |
| Segments de piston (EX 300 US) | 2 segments à section rectangulaire |
| Cote X (entre arête supérieure piston et arête supérieure cylindre) | 0 ... 0,10 mm (0 ... 0,0039 in) |
| Cote Z (hauteur du tiroir de distribution) (EX 250 US) | 49,0 mm (1,929 in) |
| Cote Z (hauteur du tiroir de distribution) (EX 300 US) | 49,5 mm (1,949 in) |
| Transmission primaire | 26:73 |
| Embrayage | Embrayage multidisques en bain d'huile/à actionnement hydraulique |
| Boîte de vitesses | Boîte 6 vitesses à crabots |
| Réduction boîte de vitesses | |
| 1ère vitesse | 15:31 |
| 2e vitesse | 16:25 |
| 3e vitesse | 20:25 |
| 4e vitesse | 22:23 |
| 5e vitesse | 25:22 |
| 6e vitesse | 26:20 |
| Alternateur | 12 V, 196 W |
| Système d'allumage | À DC-CDI sans rupteur, avance d'allumage numérique |
| Bougie d'allumage | NGK BR 7 ES |
| Distance des électrodes bougie d'allumage | 0,6 mm (0,024 in) |
| Auxiliaire de démarrage | Système de démarreur électrique |
22.2 Couples de serrage moteur
| Vis du plateau de support de membrane | EJOTDELTA PT 30x12 1 Nm (0,7 lbf ft) | |
| Vis extérieure des lames de membrane | EJOTDELTA PT 30x6 1 Nm (0,7 lbf ft) | |
| Vis intérieure des lames de membrane | EJOTDELTA PT 35x25 1 Nm (0,7 lbf ft) | |
| Écrou du renvoi d'angle de la valve d'échappement | M5 6 Nm (4,4 lbf ft) | Loctite ^ 243TM |
| Vis de capteur de régime du vilebrequin | M5 6 Nm (4,4 lbf ft) | Loctite ^ 243TM |
| Vis de la coupelle de ressort d'embrayage | M5 6 Nm (4,4 lbf ft) | |
| Vis de la tôle de fixation de la valve d'échappement | M5 6 Nm (4,4 lbf ft) | Loctite ^ 2701TM |
| Vis du couvercle de la valve d'échappement | M5 5 Nm (3,7 lbf ft) | |
| Vis du couvercle de valve d'échappement | M5 4 Nm (3 lbf ft) | |
| Vis du dispositif de retenue de coussnet | M5 6 Nm (4,4 lbf ft) | Loctite ^ 243TM |
| Vis du levier de verrouillage M5 6 Nm | (4,4 lbf ft) | Loctite ^ 243TM |
| Vis du plateau de roulement de la valve à l'échappement | M5 6 Nm (4,4 lbf ft) | Loctite ^ 243TM |
| Vis du stator M5 6 Nm (4,4 lbf ft) | Loctite ^ 243TM | |
| Vis du support de l'injecteur M5 5 Nm | (3,7 lbf ft) | Loctite ^ 243TM |
| Écrou borgne de la turbine de pompa à eau | M6 5 Nm (3,7 lbf ft) | Loctite ^ 243TM |
| Prise de dépression de l'évacuation d'air du carter | M6 2 Nm (1,5 lbf ft) | Loctite ^ 243TM |
| Prise de dépression du cylindre M6 4 | Nm (3 lbf ft) | Loctite ^ 2701TM |
| Vis blocage sélecteur M6 10 Nm (7,4 | lbf ft) | Loctite ^ 243TM |
| Vis couvercle pompe à eau M6 10 Nm | (7,4 lbf ft) | |
| Vis de butée de support d'étrier de la valve d'échappement | M6 8 Nm (5,9 lbf ft) | Loctite ^ 243TM |
| Vis de contrôle du niveau d'huile de boîte | M6 8 Nm (5,9 lbf ft) | |
| Vis de la bague de butée du démarreur électrique | M6 10 Nm (7,4 lbf ft) | Loctite ^ 243TM |
| Vis de la bride d'échappement M6 8 | Nm (5,9 lbf ft) | |
| Vis d'embout de purge / de boîte à clapets | M6 6 Nm (4,4 lbf ft) | |
| Vis du capuchon du démarreur électrique | M6 8 Nm (5,9 lbf ft) | |
| Vis du carter d'embrayage | M6 10 Nm (7,4 lbf ft) |
22 DONNÉES TECHNIQUES
| Vis du clapet de pilotage de valve à l'échappement | M6 10 Nm (7,4 lbf ft) | Loctite ^ 243 ^TM |
| Vis du couvercle extérieur d'em-brayage | M6 8 Nm (5,9 lbf ft) | |
| Vis du couvre-alternateur M6 8 Nm (5,9 lbf ft) | ||
| Vis du cylindre récepteur d'embrayage | M6 10 Nm (7,4 lbf ft) | |
| Vis du démarreur électrique M6 10 Nm (7,4 lbf ft) | Loctite ^ 243 ^TM | |
| Vis du sélecteur M6 14 Nm (10,3 lbf ft) | Loctite ^ 243 ^TM | |
| Vis du tourillon en acier du pignon intermédiaire de kick | M6 10 Nm (7,4 lbf ft) | Loctite ^ 243 ^TM |
| Vis pour bloc moteur M6 10 Nm (7,4 lbf ft) | ||
| Vis de la culasse M8 27 Nm (19,9 lbf ft) | ||
| Vis de l'arbre d'équilibrage M8 30 Nm (22,1 lbf ft) | Loctite ^ 243 ^TM | |
| Écrou du pied de cylindre | M10 35 Nm (25,8 lbf ft) | |
| Goujon du pied de cylindre M10 12 Nm (8,9 lbf ft) | ||
| Vis de pignon de chaîne de la chaîne de transmission | M10 60 Nm (44,3 lbf ft) | Loctite ^ 2701 ^TM |
| Vis du capteur de température culasse | M10x1,25 12 Nm (8,9 lbf ft) | |
| Écrou du rotor | M12x1 60 Nm (44,3 lbf ft) | |
| Vis de vidange de l'huile de boîte avec aimant | M12x1,5 20 Nm (14,8 lbf ft) | |
| Bougie d'allumage | M14x1,25 25 Nm (18,4 lbf ft) | |
| Écrou de pignon de distribution | M18LHx1,5 | 150 Nm (110,6 lbf ft)Loctite ^ 243 ^TM |
| Écrou pour noix d'embrayage | M18x1,5 100 Nm (73,8 lbf ft) | Loctite ^ 243 ^TM |
22.3 Quantités de remplissage
22.3.1 Huile de boîte
| Huile de boîte | 0,80 l (0,85 qt.) | Huile moteur (15W/50) ( p. 140) |
22.3.2 Liquide de refroidissement
| Liquide de refroidissement | 1,2 l (1,3 qt.) | Liquide de refroidissement (p. 141) |
22.3.3 Carburant
| Capacité totale du réservoir à carbu-rant env. | 8,5 l (2,25 US gal) | Carburant sans plomb (ROZ 95)( p. 140) |
| Réserve de carburant env. | 1,5 l (1,6 qt.) | ||
| Capacité du réservoir d'huile deuxtemps d'environ | 0,6 l (0,6 qt.) | Huile moteur à deux temps ( p. 140) | |
22.4 Partie-cycle
| Cadre Cadre tubulaire central en acier au chrome-molybde | |
| Fourche WP XACT AER | |
| Débattement | |
| avant 310 mm (12,2 in) | |
| arrière 300 mm (11,81 in) | |
| Déport de fourche 22 mm (0,87 in) | |
| Amortisseurs WP XACT 5750 | |
| Système de frein Freins à disques, étriers de frein flottants | |
| Diamètre des disques de frein | |
| avant 260 mm (10,24 in) | |
| arrière 220 mm (8,66 in) | |
| Usure limite des disques de frein | |
| avant 2,5 mm (0,098 in) | |
| arrière 3,5 mm (0,138 in) | |
| Pression de pneu sur tout-terrain | |
| avant 1,0 bar (15 psi) | |
| arrière 1,0 bar (15 psi) | |
| Démultiplication secondaire 13:51 | |
| Chaîne 5/8 x 1/4" | |
| Couronnes livrables 48, 50, 51, 52 | |
| Angle de chasse 63,9° | |
| Empattement | 1.485 ± 10 mm (58,46 ± 0,39 in) |
| Hauteur du siège à vide | 950 mm (37,4 in) |
| Garde au sol à vide | 370 mm (14,57 in) |
| Poids sans carburant env. | 101,3 kg (223,3 lb.) |
| Charge maximale admissible sur l'axe avant | 145 kg (320 lb.) |
| Charge maximale admissible sur l'essieu arrière | 190 kg (419 lb.) |
| Poids total roulant autorisé | 335 kg (739 lb.) |
22.5 Circuit électrique
| Batterie 12 V | HJTZ5S-FP-C | Batterie lithium-ionTension de la batterie : 12 VCapacité nominale : 2,0 AhSans entretien |
| Fusible 75011088005 | 5 A | |
| Fusible 58011109110 | 10 A | |
| Fusible 75011088010 | 10 A |
22 DONNÉES TECHNIQUES
22.6 Pneus
| Pneumatique avant Pneumatique arrière | |
| 80/100 - 21 51M TTDunlop GEOMAX AT81F | 110/100 - 18 64M TTDunlop GEOMAX AT81 |
| Les pneus indiqués appartiennent à une des séries de production possibles. Pour plus d'informations, consulter la rubrique SAV, à l'adresse :http://www.gasgas.com | |
22.7 Fourche
| Référence de la fourche A540C173U406000 | |
| Fourche WP XACT AER | |
| Amortissement en compression | |
| Confort 17 clics | |
| Standard 12 clics | |
| Sport 7 clics | |
| Amortissement en détente | |
| Confort 23 clics | |
| Standard 18 clics | |
| Sport 13 clics | |
| Pression de gonflage 9,6 bar (139 psi) | |
| Longueur de fourche 950 mm (37,4 in) | |
| Quantité d'huile mécanisme extérieur gauche | 230 ± 1050 ml (7,78 ± 0.361.63 fl. oz.) Huile de fourche (SAE 4) (48601166S1)( p. 140) |
| Quantité d'huile mécanisme extérieur droit | 230 ± 1050 ml (7,78 ± 0.361.63 fl. oz.) Huile de fourche (SAE 4) (48601166S1)( p. 140) |
| Quantité de graisse de la cartouche gauche | 5 g (0,18 oz)Graisse spéciale (00062010053)( p. 142) |
| Quantité d'huile de la cartouche droite | 380 ml (12,85 fl. oz.)Huile de fourche (SAE 4) (48601166S1)( p. 140) |
22.8 Amortisseur
| Référence de l'amortisseur | 18.18.7U.73 |
| Amortisseurs WP XACT 5750 | |
| Amortissement en compression Lowspeed | |
| Confort 17 clics | |
| Standard 15 clics | |
| Sport 13 clics | |
| Amortissement en compression Highspeed | |
| Confort 2,5 tours | |
| Standard 2 tours | |
| Sport 1,5 tour | |
| Amortissement de détente | |
| Confort 17 clics | |
| Standard 15 clics | |
| Sport 13 clics | |
| Prétension du ressort | 7 mm (0,28 in) |
| Taux d'élasticité | |
| Poids du pilote : 65 ... 75 kg (143 ... 165 lb.) 39 N/mm (223 lb/in) | |
| Poids du pilote : 75 ... 85 kg (165 ... 187 lb.) 42 N/mm (240 lb/in) | |
| Poids du pilote : 85 ... 95 kg (187 ... 209 lb.) 45 N/mm (257 lb/in) | |
| Longueur de ressort 260 mm (10,24 in) | |
| Pression gaz 10 bar (145 psi) | |
| Enfoncement statique 35 mm (1,38 in) | |
| Enfoncement en charge 105 mm (4,13 in) | |
| Longueur de montage 477 mm (18,78 in) | |
| Huile d'amortisseur ( p. 140) | SAE 2,5 |
22.9 Couples de serrage sur la partie-cycle
| Vis de la fixation de la selle EJOT EJOFORM PT * K60x23/18 2,5 Nm (1,84 lbf ft) | ||
| Vis du capteur de niveau d'huile | G 3/4" | 7 Nm (5,2 lbf ft) |
| Vis du capteur de température de l'air d'admission | EJOTPT° K50x18-T20 | 0,7 Nm (0,52 lbf ft) |
| Vis du collier des durites de radiateur | 2,4 Nm (1,77 lbf ft) | |
| Vis du régulateur de pression | EJOT PT60x25-Z | 2,3 Nm (1,7 lbf ft) |
| Vis du support de la pompe à huile sur le réservoir d'huile | EJOTDELTA PT 45x12-Z | 0,7 Nm (0,52 lbf ft) |
| Vis de la touche Arrêt | M3 | 0,4 Nm (0,3 lbf ft) |
| Vis du bouton de démarrage | M3 | 0,4 Nm (0,3 lbf ft) |
| Vis de la poignée fixe | M4 | 5 Nm (3,7 lbf ft)Loctite°243TM |
| Vis du collier du corps du clapet d'étranglement | M4 | 2,8 Nm (2,07 lbf ft) |
| Vis du compteur d'heures d'utilisation | M4 | 0,8 Nm (0,59 lbf ft) |
| Vis du couvercle du corps du clapet d'étranglement | M4 | 2,6 Nm (1,92 lbf ft) |
| Vis de rayon roue arrière | M4,5 | 6 Nm (4,4 lbf ft) |
| Vis de rayon roue avant | M4,5 | 6 Nm (4,4 lbf ft) |
| Écrous restants sur la partie-cycle | M5 | 5 Nm (3,7 lbf ft) |
| Vis du silencieux arrière | M5 | 7 Nm (5,2 lbf ft) |
| Vis écrou de réglage amortisseur | M5 | 5 Nm (3,7 lbf ft) |
| Vis pôle de batterie | M5 | 2,5 Nm (1,84 lbf ft) |
| Vis restantes sur la partie-cycle M5 | 5 Nm (3,7 lbf ft) | |
| Écrou câble sur le démarreur électrique | M6 | 4 Nm (3 lbf ft) |
| Écrous restants sur la partie-cycle | M6 | 10 Nm (7,4 lbf ft) |
| Vis de la fixation de la selle M6 | 6 Nm (4,4 lbf ft) | |
| Vis de la pompe à huile | M6 | 6 Nm (4,4 lbf ft) |
| Vis disque de frein arrière | M6 | 14 Nm (10,3 lbf ft)Loctite°243TM |
| Vis disque de frein avant | M6 | 14 Nm (10,3 lbf ft)Loctite°243TM |
| Vis du câble du relais de démarrage | M6 | 6 Nm (4,4 lbf ft) |
| Vis du déflecteur du réservoir de carburant sur le radiateur | M6 | 6 Nm (4,4 lbf ft) |
22 DONNÉES TECHNIQUES
| Vis du guide-chaîne sur le bras oscil-lant arrière | M6x19 10 Nm (7,4 lbf ft) | Loctite°243TM |
| Vis du guide-chaîne sur le bras oscil-lant avant | M6x45 10 Nm (7,4 lbf ft) | |
| Vis du levier à main M6 5 Nm (3,7 lbf ft) | ||
| Vis du porte-voyants de contrôle M6 | 5 Nm (3,7 lbf ft) | |
| Vis du réservoir d'huile sur le cadre | M6 5 Nm (3,7 lbf ft) | |
| Vis du support de batterie M6 6 Nm | (4,4 lbf ft) | |
| Vis guide-chaîne M6 6 Nm (4,4 lbf ft) | Loctite°243TM | |
| Vis poignée des gaz M6 5 Nm (3,7 lbf ft) | ||
| Vis restantes sur la partie-cycle M6 10 Nm (7,4 lbf ft) | ||
| Vis rotule tige sur cylindre de frein à pédale | M6 10 Nm (7,4 lbf ft) | Loctite°243TM |
| Écrou de butée de la pédale de frein arrière | M8 20 Nm (14,8 lbf ft) | |
| Écrou porte-pneu | M8 12 Nm (8,9 lbf ft) | |
| Écrou vis de couronne | M8 35 Nm (25,8 lbf ft) | Loctite°2701TM |
| Écrous restants sur la partie-cycle | M8 25 Nm (18,4 lbf ft) | |
| Raccord vissé de la pompe à carbu-rant | M8 15 Nm (11,1 lbf ft) | |
| Vis bride de serrage de guidon M8 20 Nm (14,8 lbf ft) | ||
| Vis de l'étrier de frein avant M8 25 Nm (18,4 lbf ft) | Loctite°243TM | |
| Vis de la fixation moteur sur cadre M8x15 25 Nm (18,4 lbf ft) | Loctite°2701TM | |
| Vis de la fixation moteur sur moteur | M8x20 25 Nm (18,4 lbf ft) | Loctite°243TM |
| Vis de la flèche inférieure | M8x18 30 Nm (22,1 lbf ft) | Loctite°2701TM |
| Vis de la flèche supérieure | M8x20 35 Nm (25,8 lbf ft) | Loctite°2701TM |
| Vis de tube de fourche en haut | M8 20 Nm (14,8 lbf ft) | Loctite°243TM |
| Vis du cache de pignon de chaîne | M8 15 Nm (11,1 lbf ft) | |
| Vis du collecteur | M8 15 Nm (11,1 lbf ft) | |
| Vis du T de fourche inférieur | M8 15 Nm (11,1 lbf ft) | |
| Vis du té supérieur de fourche | M8 20 Nm (14,8 lbf ft) | |
| Vis fixation de l'axe de roue avant | M8 15 Nm (11,1 lbf ft) | |
| Vis patin (de chaîne) | M8 15 Nm (11,1 lbf ft) | |
| Vis pour fixation de la béquille latérale | M8 33 Nm (24,3 lbf ft) | Loctite°2701TM |
| Vis restantes sur la partie-cycle M8 25 Nm (18,4 lbf ft) | ||
| Écrous restants sur la partie-cycle | M10 | 45 Nm (33,2 lbf ft) |
| Vis amortisseur en bas | M10 | 60 Nm (44,3 lbf ft)Loctite°2701TM |
| Vis amortisseur en haut | M10 | 60 Nm (44,3 lbf ft)Loctite°2701TM |
| Vis du support moteur | M10 | 60 Nm (44,3 lbf ft) |
| Vis fixation de guidon M10 40 Nm (29,5 lbf ft) | Loctite ^ 243 ^TM |
| Vis restantes sur la partie-cycle M10 45 Nm (33,2 lbf ft) | |
| Écrou de la pompe à carburant | M12 15 Nm (11,1 lbf ft) |
| Écrou cadre - levier de jonction | M14x1,5 60 Nm (44,3 lbf ft) |
| Écrou levier articulé - bras oscillant | M14x1,5 60 Nm (44,3 lbf ft) |
| Écrou levier de jonction - levier articulé | M14x1,5 60 Nm (44,3 lbf ft) |
| Écrou de l'axe du bras oscillant | M16x1,5 100 Nm (73,8 lbf ft) |
| Vis axe de roue avant M20x1,5 35 Nm (25,8 lbf ft) | |
| Vis tête de direction en haut M20x1,5 12 Nm (8,9 lbf ft) | |
| Tubulure filetée du système de refroidissement | M24x1,5 18 Nm (13,3 lbf ft)Loctite ^ 243 ^TM |
| Écrou axe arrière | M25x1,5 80 Nm (59 lbf ft) |
Carburant sans plomb (ROZ 95)
Norme / Classification
- DIN EN 228 (ROZ 95)
Indications prescrites
- Utiliser uniquement du sans plomb conforme ou équivalent à la norme prescrite.
- Une proportion d'éthanol inférieure à 10 % (carburant E10) est sans risques.
Info
Ne pas utiliser de carburant à base de méthanol (par ex. M15, M85, M100) ou présentant une proportion d'éthanol supérieure à 10 % (par ex. E15, E25, E85, E100).
Huile d'amortisseur (SAE 2,5) (50180751S1)
Norme / Classification
- SAE (p. 144) (SAE 2,5)
Indications prescrites
- Utiliser uniquement des huiles conformes aux normes prescrites (voir les indications sur le bidon) et possédant les propriétés adéquates.
Huile de fourche (SAE 4) (48601166S1)
Norme / Classification
- SAE (p. 144) (SAE 4)
Indications prescrites
- Utiliser uniquement des huiles conformes aux normes prescrites (voir les indications sur le bidon) et possédant les propriétés adéquates.
Huile moteur (15W/50)
Norme / Classification
- JASO T903 MA2 (p. 144)
- SAE (p. 144) (15W/50)
Indications prescrites
- Utiliser uniquement des huiles moteur répondant aux normes prescrites (voir les indications sur le bidon) et possédant les propriétés adéquates.
Fournisseur recommandé
MOTOREX®
- Top Speed 4T
Huile moteur à deux temps
Norme / Classification
- JASO FD (p. 144)
Indications prescrites
- Utiliser uniquement de l'huile moteur à deux temps de bonne qualité et de marque connue.
Entièrement synthétique
Fournisseur recommandé MOTOREX®
- Cross Power 2T
Liquide de frein DOT 4 / DOT 5.1
Norme / Classification
- DOT
Indications prescrites
- Utiliser uniquement un liquide de frein conforme à la norme prescrite (voir les indications sur le bidon) et possédant les propriétés adéquates.
Fournisseur recommandé
Castrol
- REACT PERFORMANCE DOT 4
MOTOREX
Liquide de refroidissement
Indications prescrites
- Utiliser uniquement un liquide de refroidissement de qualité, exempt de silicate et contenant un additif anti-corrosion pour les moteurs aluminium. Un liquide antigel de mauvaise qualité ou non adapté peut entraîner de la corrosion, des dépôts et une formation de mousse.
- Ne pas utiliser d'eau pure, car seul le liquide de refroidissement protège contre la corrosion et assure la lubrification nécessaire.
- Utiliser uniquement un liquide de refroidissement répondant aux exigences spécifiées (voir les indications sur le bidon) et possédant les propriétés adéquates.
Protection antigel au moins jusqu'à -25 °C (-13 °F)
Le mélange doit être adapté à la protection antigel nécessaire. Utiliser de l'eau distillée si le liquide de refroidissement doit être dilué.
Il est recommandé d'utiliser un liquide de refroidissement prémélangé.
Respecter les indications du fabricant du liquide de refroidissement concernant la protection antigel, la dilution et le mélange (compatibilité) avec d'autres liquides de refroidissement.
Fournisseur recommandé
MOTOREX®
- COOLANT M3.0
Additif pour carburant
Fournisseur recommandé MOTOREX®
- Fuel Stabilizer
Aérosol pour chaîne Offroad
Fournisseur recommandé MOTOREX®
- Chainlube Offroad
Agent de conservation pour peintures, métaux et caoutchouc
Fournisseur recommandé MOTOREX®
- Moto Protect
Graisse haute viscosité
Fournisseur recommandé SKF®
- LGHB 2
Graisse longue durée
Fournisseur recommandé MOTOREX®
- Bike Grease 2000
Graisse spéciale (00062010053)
Fournisseur recommandé Klüber Lubrication®
Lubrifiant pour filtre à air mousse
Fournisseur recommandé MOTOREX®
- Racing Bio Liquid Power
Nettoyant pour chaîne
Fournisseur recommandé MOTOREX®
- Chain Clean
Nettoyant pour filtre à air
Fournisseur recommandé MOTOREX®
- Racing Bio Dirt Remover
Nettoyant spécial moto
Fournisseur recommandé MOTOREX®
- Moto Clean
Produit de nettoyage spécial pour peinture brillante et mate, surfaces métalliques et synthétiques
Fournisseur recommandé
MOTOREX®
- Quick Cleaner
Spray de silicone
Fournisseur recommandé
MOTOREX
- Silicone Spray
Spray d'huile universelle
Fournisseur recommandé
MOTOREX®
- Joker 440 Synthetic
SAE
Les classes de viscosité SAE ont été définies par la Society of Automotive Engineers et permettent de différencier les huiles d'après leur viscosité. La viscosité ne sert qu'à décrire la propriété d'une huile définie et ne fournit pas d'informations sur la qualité de cette dernière.
JASO T903 MA2
Des développements techniques différents nécessitaient des spécifications propres pour les motos : la norme JASO T903 MA2.
Autrefois, des huiles moteur automobiles étaient employées pour les motos, dans la mesure où il n'existait pas de spécifications spéciales pour les motos.
Alors que pour les voitures, les huiles doivent permettre de diminuer la fréquence des vidanges, les caractéristiques déterminantes pour les motos sont les régimes élevés avec des puissances au litre importantes.
Sur la plupart des moteurs de moto, la boîte de vitesses et l'embrayage sont également graissés avec la même huile. La norme JASO T903 MA2 tient compte de ces spécificités.
JASO FD
JASO FD est une classification qui désigne une huile pour moteurs à deux temps spécialement développée pour les exigences extrêmes des courses de compétition. Les esters synthétiques de grande qualité et les additifs spécialement adaptés permettent une combustion impeccable, même dans des conditions extrêmes.
| OBD Dispositif de diagnostics matériels Système du véhicule | le qui contrôle des paramètres de l'électronique du véhicule prédéfinis |
| TPI Injection dans les transverts (Transfert Port Injection) | Injection de carburant électronique, avec utilisation de deux injecteurs dans les transverts du cylindre |
27 LISTE DES ABRÉVIATIONS
| cf. voir | |
| env. environ | |
| etc. et cetera | |
| evtl. éventuellement | |
| N° numéro | |
| par ex. par exemple | |
| Réf. Référence |
28.1 Symboles rouges
Les symboles rouges indiquent un état d'erreur nécessitant une intervention immédiate.
| La lampe-témoin du niveau d'huile s'allume en rouge – Le niveau d'huile a atteint le repère MIN.Conduire la moto au maximum jusqu'à ce que le réservoir de carburant soit vide et faire l'appoint en huile deux temps à la prochaine occasion. |
28.2 Symboles jaunes et oranges
Les symboles jaunes et oranges indiquent un état d'erreur nécessitant une intervention rapide. Les assistances à la conduite actives sont également représentées par des symboles jaunes ou oranges.
 | Le témoin de dysfonctionnement est allumé/clignote en jaune – Le dispositif de diagnostics matériels (OBD) a détecté une erreur au niveau de l'électronique du véhicule. S'arrêter à un endroit sûr et contacter un atelier GASGAS Motorcycles agréé. |
 | La lampe-témoin du niveau de carburant s'allume en jaune – Le niveau de carburant a atteint le repère de la réserve. |
A
Accessoires 10
Amortissement en compression
Régler sur la fourche 45
Amortissement en compression Grande Vitesse
à régler sur l'amortisseur .... 39
Amortissement en compression Petite Vitesse
à régler sur l'amortisseur .... 38
Amortissement en détente
à régler sur l'amortisseur .... 39
Régler sur la fourche 45
Amortisseur
Amortissement en compression, généralités . . . . 38
Déposer 57
Monter 58
Référence 15
Régler la prétension du ressort ..... 42
Vérifier l'enfoncement en charge ..... 41
Vérifier l'enfoncement statique ..... 41
Antigel
Contrôler 102
Aperçu des témoins 17
B
Batterie 12 V
Charger 98
Déposer 97
Monter 97
Puissance de démarrage ..... 23
Béquille latérale 20
Boîtier du filtre à air
Nettoyer 63
Bouchon du réservoir de carburant
Fermer 18
Ouvrir 17
Bouchon du réservoir d'huile deux temps
Fermer 18
Ouvrir 18
Bouton de démarrage 17
Bouton de démarrage à froid 19
Bras de fourche
Déposer 50
Monter 50
Nettoyer les cache-poussières ..... 49
Purger 48
Bras oscillant
Vérifier 75
C
Cadre
Contrôler 75
Caoutchouc de poignée
Vérifier 76
Caractéristique de l'accélération
Régler 110
Carburants, lubrifiants ou produits aux spécifications
de même nature 10
Chaîne
Nettoyer 70
Vérifier 72
Code de clignotement 130-131
Conditions d'utilisation difficiles 23
Déplacement à faible vitesse ..... 26
Neige 27
Routes boueuses 26
Sable humide 25
Sable sec 24
Températures basses 27
Températures élevées 26
Voies humides 26
Connecteur de diagnostic 96
Courbe d'allumage
Connecteur 113
Modifier 113
Couronne
Vérifier 72
Couvercle du boîtier du filtre à air
Déposer 61
Monter 62
Sécuriser le cache latéral 64
Crépine à essence
Remplacer 115
D
Définition de l'application 6
Démarrage 28
Diagnostic d'erreurs 128-129
Disques de frein
Vérifier 80
Données techniques
Amortisseur 136
Circuit électrique 135
Couples de serrage moteur ..... 133
Couples de serrage sur la partie-cycle ..... 137
Fourche 136
Moteur 132
Partie-cycle 135
Pneus 136
Quantités de remplissage ..... 134
E
Embrayage
Contrôler/rectifier le niveau de liquide ..... 77
Vidanger le liquide 78
Enfoncement en charge
Régler 43
Environnement 8
É
État des pneus
Vérifier 95
F
Faire le plein
Carburant 31
Huile deux temps 32
Filtre à air
Déposer 62
Monter 64
Nettoyer 63
Fonctionnement en toute sécurité ..... 7
Fourche
Référence 14
Régler la pression de gonflage ..... 44
Vérifier le réglage de base ..... 43
Fusible
des divers consommateurs électriques : remplacer 101
Remplacer le fusible général ..... 99
Fusible général
Remplacer 99
G
Garantie du fabricant 10
Garantie légale 10
Garde-boue avant
Déposer 56
Poser 57
Guide-chaîne
Vérifier 72
H
Huile de boîte
Faire l'appoint 122
Remplacer 121
|
Illustrations 10
J
Jeu du câble d'accélérateur
Régler 109
Vérifier 109
Jeu du palier de la tête de direction
Régler 55
Vérifier 54
L
Levier de frein à main 16
Régler la position de base 80
Vérifier la course libre 80
Levier d'embrayage 16
Régler la position de base ..... 77
Liquide de frein
Faire l'appoint à arrière ..... 87
Faire l'appoint à l'avant 81
Liquide de refroidissement
Remplacer 106
Remplir 104
Vidanger 104
M
Manuel d'utilisation 8
Mauvaise utilisation 6
Mise en service
Après le stockage 127
