Marque	Magnavox
Modèle	MFM00523
Type de produit	Support mural pour téléviseur
Charge maximale	30 kg
Matériaux	Acier
Couleur	Noir
Compatibilité VESA	Jusqu'à 400x400 mm (estimation)
Angle d'inclinaison	Jusqu'à 15° (estimation)
Rotation	Non spécifié
Dimensions (plaque murale)	435 x 200 mm (estimation d'après schéma)
Profondeur	Variable selon inclinaison
Poids du support	Environ 2 kg (estimation)
Type de mur compatible	Bois, béton, cloison sèche
Matériel de fixation inclus	Vis, chevilles, boulons, entretoises
Outils nécessaires	Perceuse, tournevis, clé, niveau à bulle
Nombre de personnes requises	2
Utilisation	Intérieur uniquement
Entretien	Vérifier les fixations tous les 2 mois
Garantie	5 ans
Sécurité	Ne pas dépasser la charge maximale, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - MFM00523 MAGNAVOX

Quel est le poids maximum supporté par le support mural Magnavox MFM00523 ?

Le poids maximum est de 30 kg. Ne jamais dépasser cette limite pour éviter tout risque de chute.

Quels types de murs sont compatibles avec ce support ?

Le support peut être installé sur des murs en bois, béton ou cloison sèche (avec chevilles adaptées). Il est impératif de visser dans un goujon pour les cloisons sèches.

Faut-il faire appel à un professionnel pour l'installation ?

Il est fortement recommandé de faire appel à un professionnel. Une installation incorrecte peut entraîner des dommages matériels ou des blessures.

Quels outils sont nécessaires pour installer ce support ?

Vous aurez besoin d'une perceuse, d'un tournevis, d'une clé et d'un niveau à bulle. Pour les murs en béton, une perceuse à percussion avec foret maçonnerie est requise.

Comment choisir les bonnes vis pour mon téléviseur ?

Utilisez les boulons fournis (M5, M6, M8) et testez celui qui s'adapte parfaitement aux trous filetés à l'arrière de votre téléviseur. Ne forcez pas.

Puis-je incliner ou faire pivoter le téléviseur une fois installé ?

Ce modèle permet une inclinaison d'environ 15° pour ajuster l'angle de vision. La rotation n'est pas spécifiée, mais peut être possible selon le modèle.

Comment entretenir le support mural ?

Vérifiez tous les deux mois que toutes les vis et fixations sont bien serrées. Nettoyez avec un chiffon doux et sec.

Que faire en cas de pièce manquante ?

Contactez le support Magnavox au 1 866 341 3738 ou via le site www.magnavox.com/support. Conservez le modèle et le numéro de série.

Le support est-il garanti ?

Oui, Magnavox offre une garantie de 5 ans contre les défauts de fabrication. Conservez la preuve d'achat.

Puis-je utiliser ce support pour une télévision de plus de 30 kg ?

Non, ne jamais dépasser la charge maximale de 30 kg. Cela risquerait d'endommager le support et de provoquer un accident.

MODE D'EMPLOI MFM00523 MAGNAVOX

Manuel du propriétaire

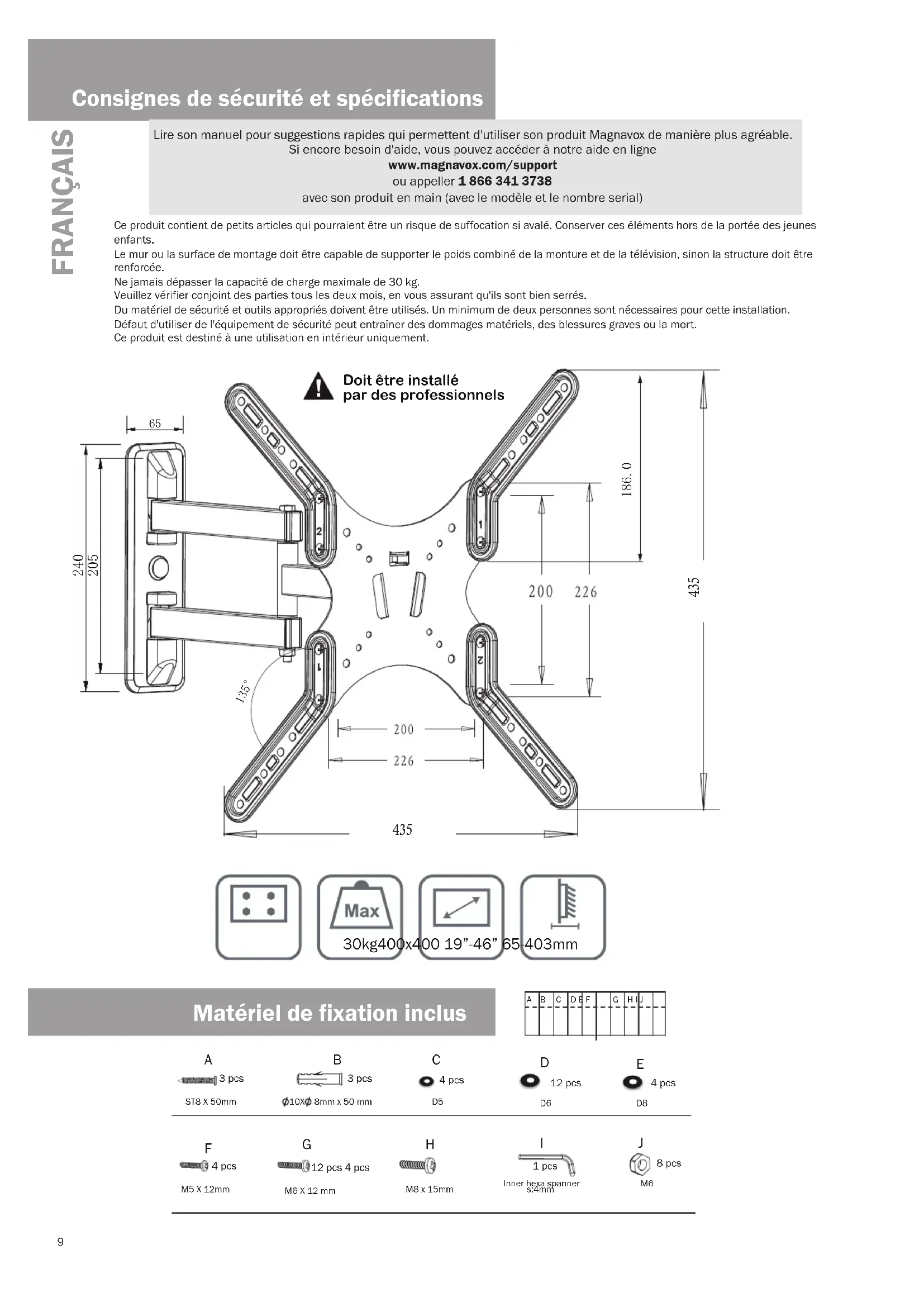

Consignes de sécurité et spécifications

Lire son manuel pour suggestions rapides qui permettent d'utiliser son produit Magnavox de manière plus agréable. Si encore besoin d'aide, vous pouvez accéder à notre aide en ligne

www.magnavox.com/support

ou appeller 1 866 341 3738

avec son produit en main (avec le modèle et le nombre serial)

Ce produit contient de petits articles qui pourraient être un risque de suffocation si avalé. Conserver ces éléments hors de la portée des jeunes enfants.

Le mur ou la surface de montage doit être capable de supporter le poids combiné de la monture et de la télévision, sinon la structure doit être renforcée.

Ne jamais dépasser la capacité de charge maximale de 30 kg.

Veuillez vérifier conjoint des parties tous les deux mois, en vous assurant qu'ils sont bien serrés.

Du matériel de sécurité et outils appropriés doivent être utilisés. Un minimum de deux personnes sont nécessaires pour cette installation.

Défaut d'utiliser de l'équipement de sécurité peut entraîner des dommages matériels, des blessures graves ou la mort.

Ce produit est destiné à une utilisation en intérieur uniquement.

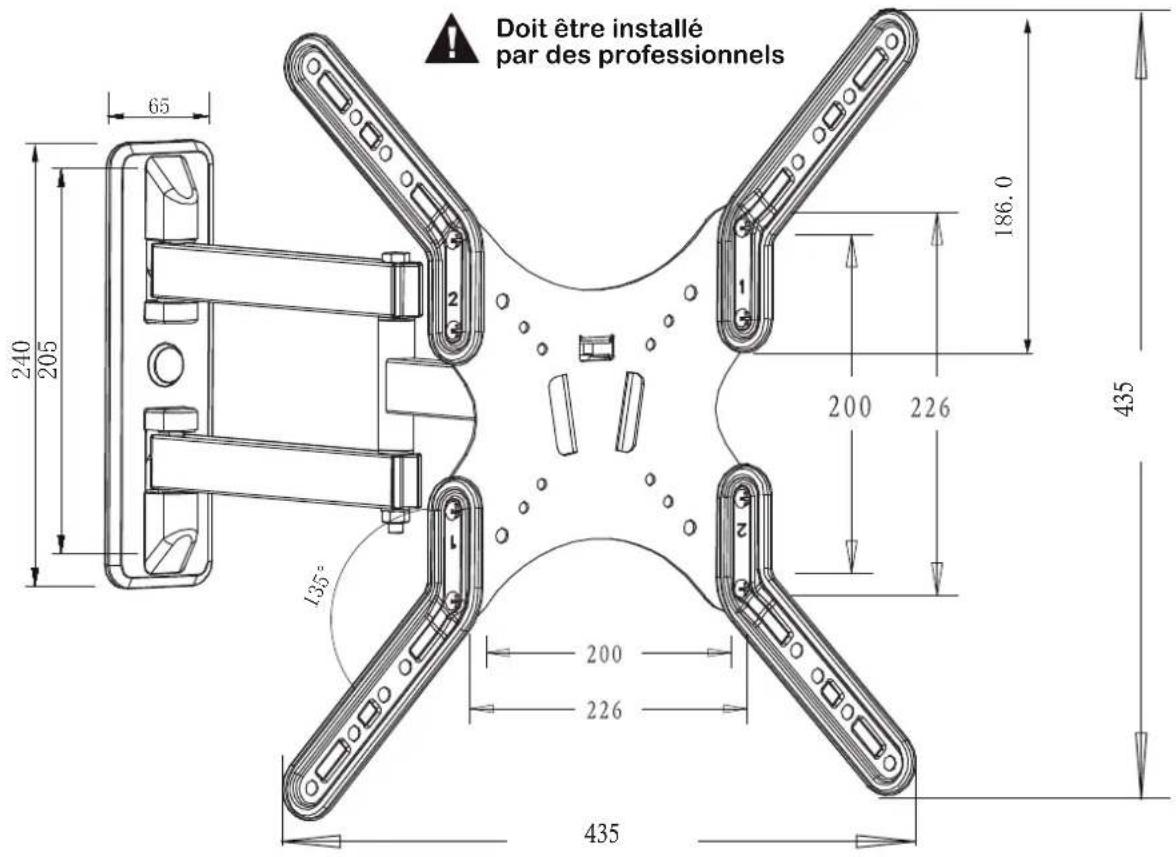

Doit être installé par des professionnels 65 240 205 135° 186,0 200 226 435 200 226 435

Matériel de fixation inclus

A

ST8 X 50mm

B

10× 8mm x 50 mm

C

D5

D

D6

E

D8

F

M5 X 12mm

G

M6 X 12 mm

H

M8 x 15mm

• Clé réglable/set de socle
• Tournevis Phillips
• Perceuse
• Foret haute vitesse

• crayon

• Clé réglable/set de socle

• Tournevis Phillips
  • Perceuse avec fonction marteau
• Foret maçonnerie
• Crayon
• Marteau

S CLOISONS SÈCHES ET LA MAÇONNERIE Étapes d'installation

1

Séparer la plaque du bras de montage en retirant la vis.

Utilisez le modèle pour déterminer l'emplacement correct pour percer des trous de la plaque murale.
3

MONTAGE MURAL

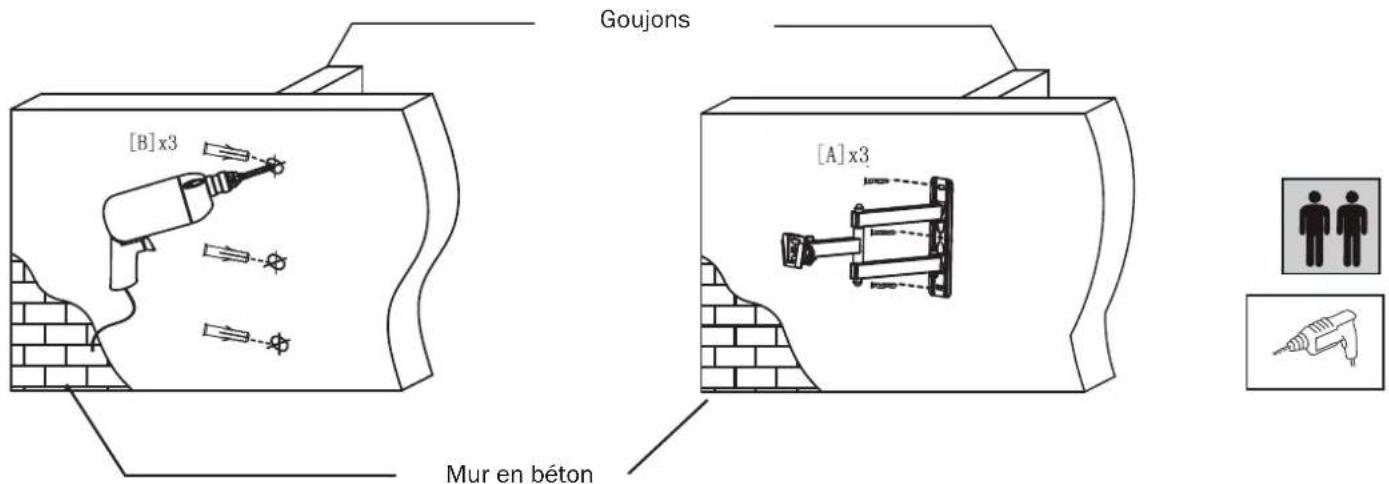

Percer 3 trous selon les effectifs fournis. Dans la paroi de bois, assurez-vous de localiser un goujon. Visser la plaque de base sur le mur de béton ou sur les goujons derrière le mur sec (assurez-vous que la plaque de base est écrêtée).

[B]x3 Goujons [Mur en béton] [A]x3

4

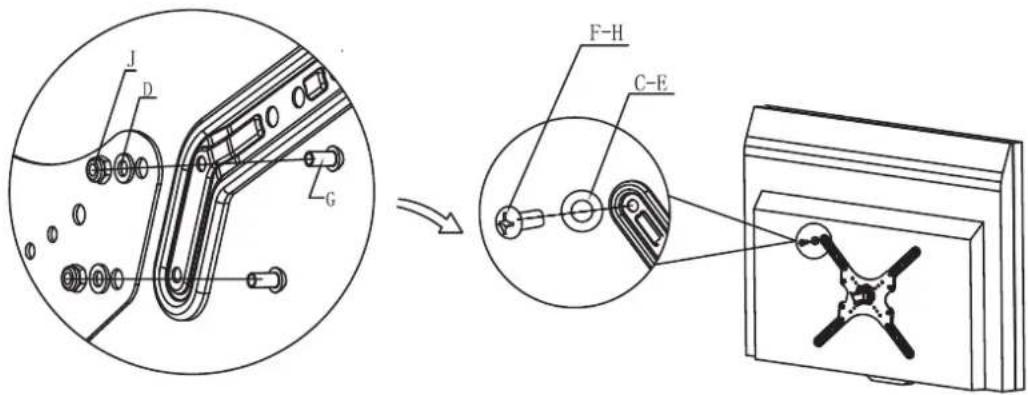

Vérifier l'arrière de votre téléviseur pour trouver le schéma de montage approprié.

Trier par des boulons fournis jusqu'à ce que vous trouviez la bonne taille qui s'adapte facilement à l'arrière de votre téléviseur et s'emboîte correctement.

Installer les bras de montage TV à l'arrière de votre téléviseur et utilisez le trou entretoise en cas de non surfaces planes. Pour éviter d'endommager la télévision, ne serrez pas les boulons trop fort.

Rebranchez l'bras de montage fixé dans la paroi de la plaque qui a fixé à son téléviseur.

Ensuite, l'ajustement de l'angle de vision souhaité.

5 ANS DE GARANTIE

Magnavox garantit que si ce produit acquis par vous Magnavox ou un détaillant, c'est trouvé par Magnavox en tant que défectueux dans leur fabrication ou de matériaux dans les 5 ans de la date d'achat, Magnavox (à son choix) peut réparer ce produit, remplacer le produit, de fournir un produit équivalent ou de payer les coûts de réparation ou de remplacement du produit ou l'acquisition d'un produit équivalent.

Cette garantie limitée ne s'étend à couvrir les frais liés au transport, de démontage ou installation du produit original, remplacé ou réparé du produit équivalent ou de tous ou certains de ses éléments, le client doit couvrir ces dépenses. Elle ne couvre pas les dommages ou les pertes résultant de l'abus volontaire ou involontaire de la manipulation, altération ou installation incorrecte du produit ou l'utilisation de ce produit pour d'autres fins que celles pour lesquelles il a été conçu ou sous une forme incompatible avec les instructions d'utilisation du produit. Cette garantie limitée ne s'applique aux dommages ou pertes résultant de l'usure normale ou événements au-delà du contrôle de Magnavox, y compris mais non limité à des catastrophes naturelles.

Afin de réclamer en vertu de cette garantie doit se mettre en contact avec Magnavox et envoyer à Magnavox (à travers notre apartado postal paiement) le produit et ses composants et la preuve d'achat (y compris la date et lieu de l'achat) pour lui permettre de vérifier le défaut du produit Magnavox et leur achat.

(veuillez fournir des contact)
