Marca	Magnavox
Modelo	MFM00523
Tipo de producto	Soporte de pared para televisor
Carga máxima	30 kg
Materiales	Acero
Color	Negro
Compatibilidad VESA	Hasta 400x400 mm (estimación)
Ángulo de inclinación	Hasta 15° (estimación)
Rotación	No especificado
Dimensiones (placa de pared)	435 x 200 mm (estimación según diagrama)
Profundidad	Variable según inclinación
Peso del soporte	Aproximadamente 2 kg (estimación)
Tipo de pared compatible	Madera, hormigón, tabique seco
Material de fijación incluido	Tornillos, tacos, pernos, separadores
Herramientas necesarias	Taladro, destornillador, llave, nivel de burbuja
Número de personas requeridas	2
Uso	Solo interior
Mantenimiento	Verificar las fijaciones cada 2 meses
Garantía	5 años
Seguridad	No exceder la carga máxima, se recomienda instalación por un profesional

Preguntas frecuentes - MFM00523 MAGNAVOX

¿Cuál es el peso máximo soportado por el soporte de pared Magnavox MFM00523?

El peso máximo es de 30 kg. Nunca exceder este límite para evitar cualquier riesgo de caída.

¿Qué tipos de paredes son compatibles con este soporte?

El soporte se puede instalar en paredes de madera, hormigón o tabique seco (con tacos adecuados). Es imprescindible atornillar en un montante para tabiques secos.

¿Es necesario llamar a un profesional para la instalación?

Se recomienda encarecidamente llamar a un profesional. Una instalación incorrecta puede causar daños materiales o lesiones.

¿Qué herramientas se necesitan para instalar este soporte?

Necesitará un taladro, un destornillador, una llave y un nivel de burbuja. Para paredes de hormigón, se requiere un taladro percutor con broca de mampostería.

¿Cómo elegir los tornillos adecuados para mi televisor?

Utilice los pernos suministrados (M5, M6, M8) y pruebe el que se ajuste perfectamente a los agujeros roscados en la parte trasera de su televisor. No fuerce.

¿Puedo inclinar o girar el televisor una vez instalado?

Este modelo permite una inclinación de aproximadamente 15° para ajustar el ángulo de visión. La rotación no está especificada, pero puede ser posible según el modelo.

¿Cómo mantener el soporte de pared?

Verifique cada dos meses que todos los tornillos y fijaciones estén bien apretados. Limpie con un paño suave y seco.

¿Qué hacer en caso de pieza faltante?

Contacte al soporte de Magnavox al 1 866 341 3738 o a través del sitio www.magnavox.com/support. Conserve el modelo y el número de serie.

¿El soporte tiene garantía?

Sí, Magnavox ofrece una garantía de 5 años contra defectos de fabricación. Conserve el comprobante de compra.

¿Puedo usar este soporte para un televisor de más de 30 kg?

No, nunca exceder la carga máxima de 30 kg. Esto podría dañar el soporte y provocar un accidente.

MANUAL DE USUARIO MFM00523 MAGNAVOX

Manual del propietario

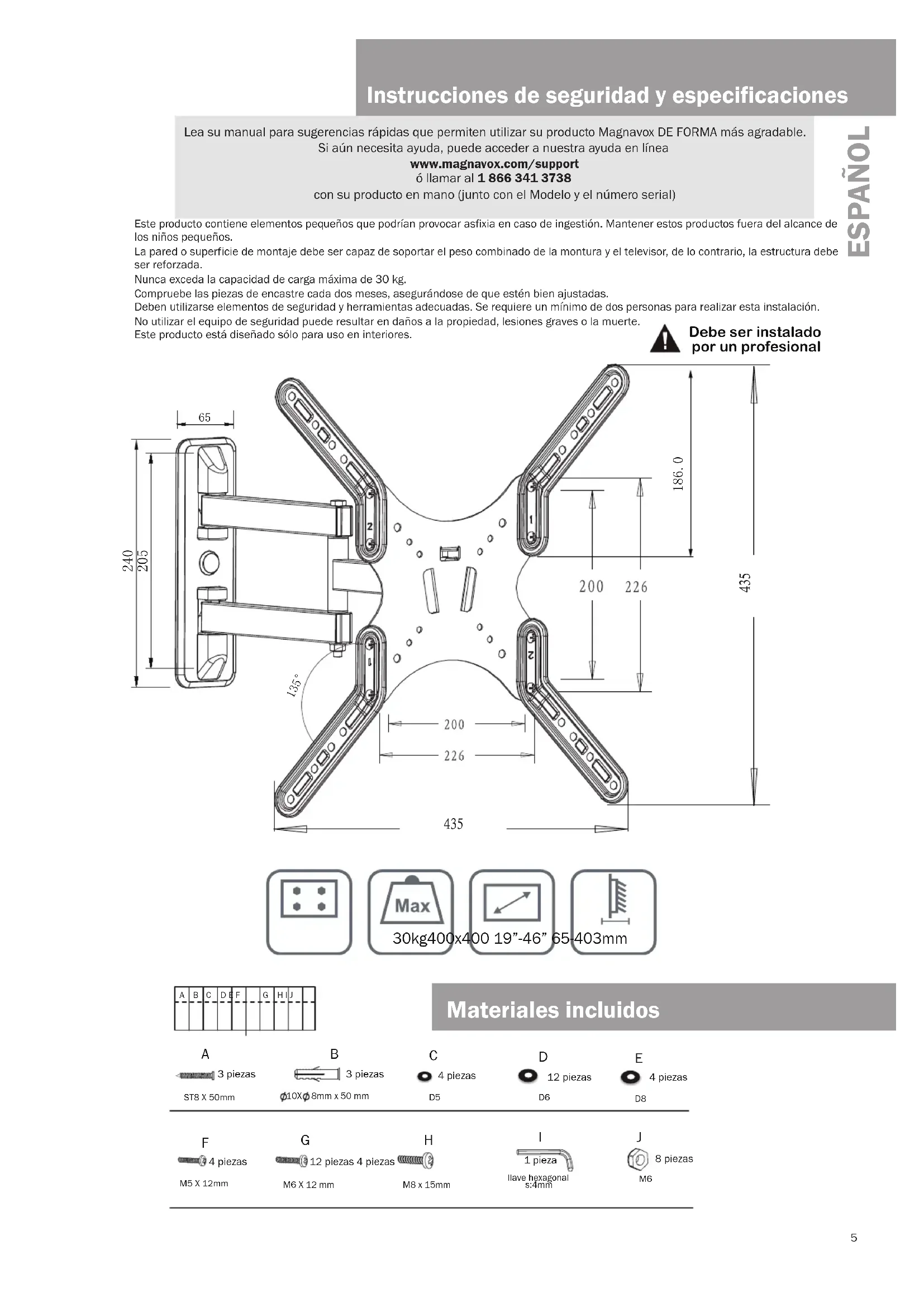

Instrucciones de seguridad y especificaciones

Lea su manual para sugerencias rápidas que permiten utilizar su producto Magnavox DE FORMA más agradable.

Si aún necesita ayuda, puede acceder a nuestra ayuda en línea

www.magnavox.com/support

ó llamar al 1 866 341 3738

con su producto en mano (junto con el Modelo y el número serial)

Este producto contiene elementos pequeños que podrían provocar asfixia en caso de ingestión. Mantener estos productos fuera del alcance de los niños pequeños.

La pared o superficie de montaje debe ser capaz de soportar el peso combinado de la montura y el televisor, de lo contrario, la estructura debe ser reforzada.

Nunca exceda la capacidad de carga máxima de 30 kg.

Compruebe las piezas de encastre cada dos meses, asegurándose de que estén bien ajustadas.

Deben utilizarse elementos de seguridad y herramientas adecuadas. Se requiere un mínimo de dos personas para realizar esta instalación.

No utilizar el equipo de seguridad puede resultar en daños a la propiedad, lesiones graves o la muerte.

Este producto está diseñado sólo para uso en interiores.

Debe ser instalado por un profesional

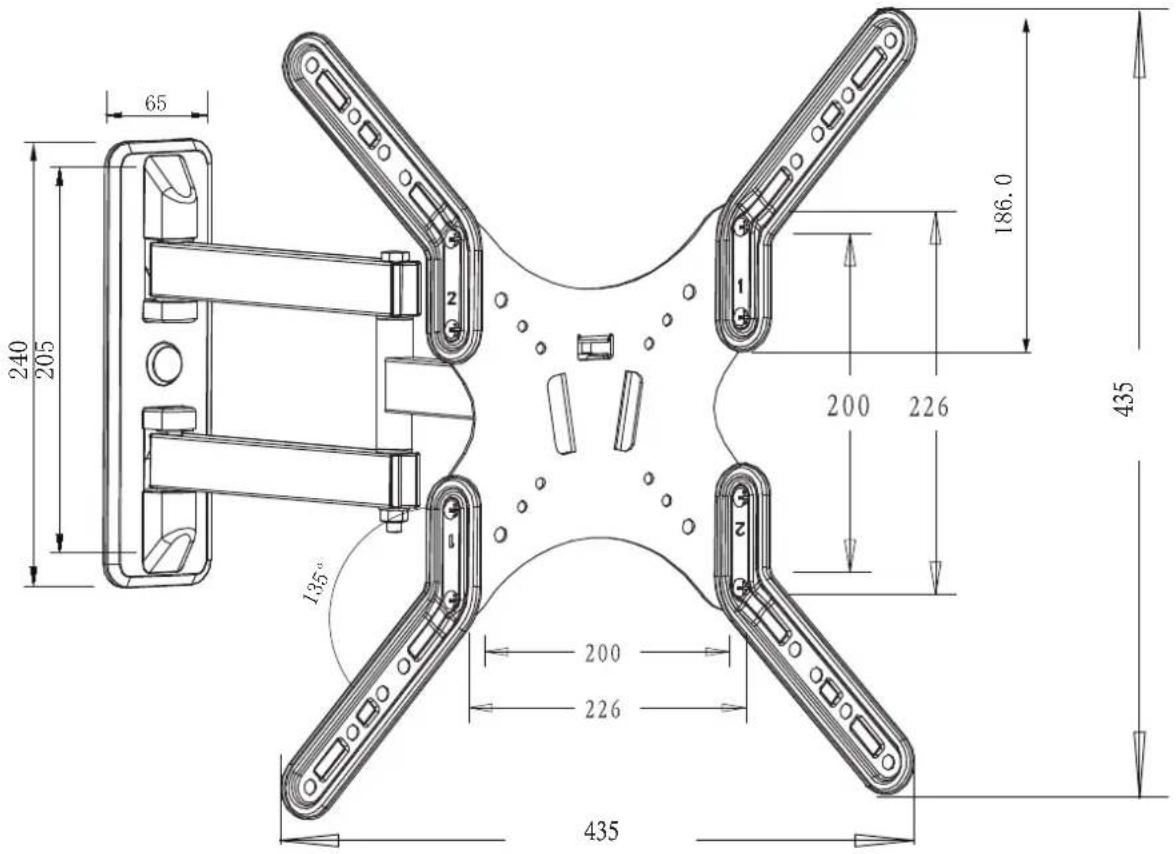

65 240 205 135° 186.0 200 226 435 200 226 435

Materiales incluidos

A

ST8 X 50mm

B

10×8mm×50mm

C

D5

D

D6

E

D8

F

M5 X 12mm

G

M6 X 12 mm

H

M8 x 15mm

INSTALACIÓN EN MURO SECO INSTALACIÓN DE MAMPOSTERÍA

• Llave ajustable/set de zócalos.
• Destornillador de cabeza Phillips.

• Taladro eléctrico.
  • Broca de Ita velocidad
  • Lápiz.

• Llave ajustable /set de zócalos.

• Destornillador de cabeza Phillips.
• Taladro eléctrico con función de martillo.
• Brocas para mampostería.
  • Lápiz.
• Martillo.

MURO SECO Y MAMPOSTERIA Pasos de instalación

1

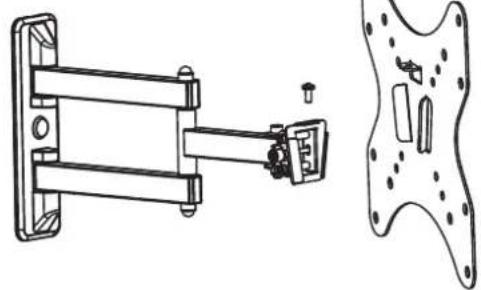

Separar la placa del brazo de montaje quitando el tornillo.

Utilice la plantilla para determinar la ubicación adecuada para taladrar los agujeros para la placa de pared.
3

MONTAJE

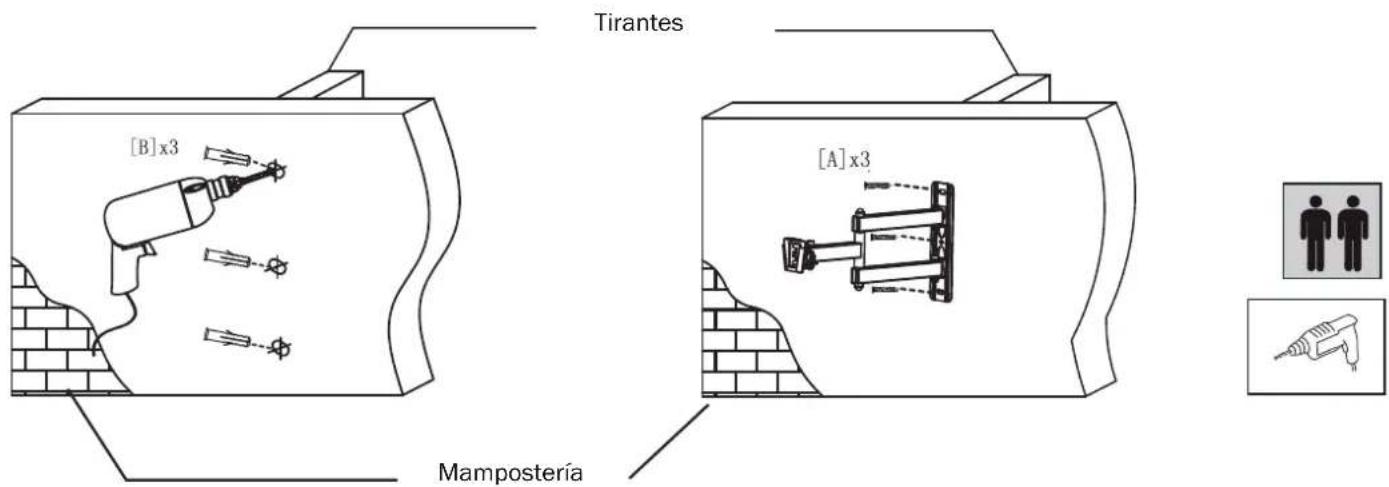

Taladre 3 orificios según la plantilla suministrada. En pared de madera, asegúrese de localizar un tirante. Atornille la placa base en el muro de hormigón o tirantes detrás del muro seco (asegúrese de que la placa base esté nivelada).

4

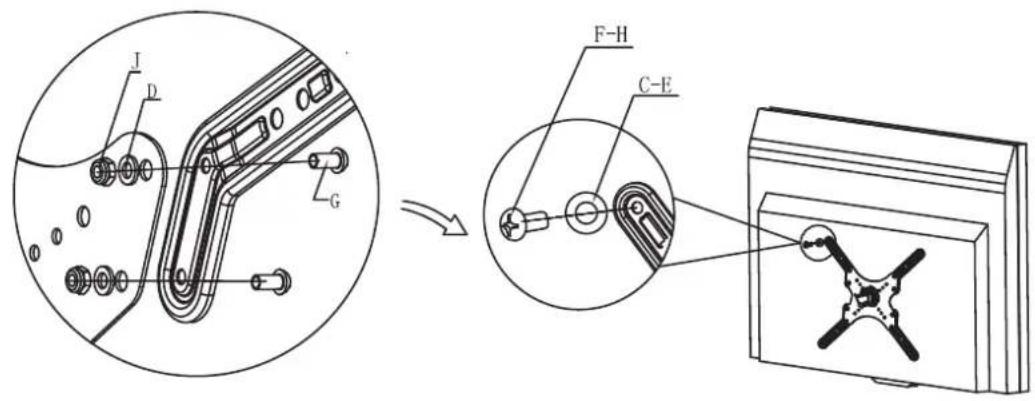

Compruebe la parte posterior de su televisor para encontrar el patrón de montaje adecuado. Seleccione entre los tornillos suministradas hasta encontrar el tamaño correcto que se adapte fácilmente a la parte posterior del televisor y se ajuste perfectamente.

Instale los brazos en la parte posterior del televisor y utilice el espaciador en caso de superficies no planas.

Para evitar dañar el televisor, no apretar en exceso los tornillos.

Vuelva a conectar el brazo de montaje fijado en la pared a la placa que fijó a su televisor. Ajusteel brazo de montaje reposicionando el tornillo. A continuación, ajuste el ángulo de visión deseado.

5 AÑOS DE GARANTÍA

Magnavox garantiza que si este producto adquirido por usted a Magnavox o un minorista, es encontrado por Magnavox como defectuoso en su fabricación o materiales dentro de los 5 años de la fecha de compra, Magnavox (a su elección) puede reparar ese producto, reemplazar el producto, suministrar un producto equivalente o pagar los costos de reparación o sustitución del producto o la adquisición de un producto equivalente.

Esta garantía limitada no se extiende a cubrir los gastos relacionados con el transporte, desmontaje o instalación del producto original, sustituído o reparado del producto equivalente o de todos o alguno de sus componentes, el cliente debe sufragar estos gastos. No cubre los daños o pérdidas resultantes del uso indebido intencional o involuntaria de la manipulación, alteración o instalación incorrecta del producto o el uso de este producto para otros fines que no sean aquellos para los cuales ha sido diseñado o en una forma incompatible con las instrucciones de uso del producto. Esta garantía limitada no se aplica a los daños o pérdidas resultantes del desgaste normal o eventos más allá del control de Magnavox, incluyendo pero no limitado a los desastres naturales.

Con el fin de reclamar en virtud de esta garantía, debe ponerse en contacto con Magnavox y enviar a Magnavox (a través de nuestro apartado postal pago) el producto y sus componentes y la prueba de compra (incluyendo la fecha y lugar de la compra) para que pueda comprobar el defecto del producto Magnavox y su compra.

(sírvase proporcionar contacto)
