Type de produit	Support mural pour téléviseur
Marque	Magnavox
Modèle	MT00521
Capacité de charge maximale	55 kg
Matériau	Acier
Compatibilité VESA	Standard (jusqu'à 400x400 mm)
Dimensions approximatives	500 x 300 x 100 mm
Poids approximatif	2,5 kg
Type d'installation	Murale, sur montants bois ou béton
Nombre de personnes recommandé	2 minimum
Réglage de l'angle	Inclinaison verticale réglable
Garantie	5 ans
Utilisation	Intérieur uniquement
Outils nécessaires	Tournevis cruciforme, clé à molette, perceuse, foret à béton (selon mur), niveau à bulle, crayon
Matériel de fixation inclus	Vis, chevilles, entretoises pour différentes épaisseurs de mur
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Vérification recommandée	Tous les deux mois, serrer les fixations
Normes de sécurité	Ne pas dépasser 55 kg, installation professionnelle recommandée, risque d'étouffement avec petites pièces

FOIRE AUX QUESTIONS - MT00521 MAGNAVOX

Quel est le poids maximal que peut supporter ce support mural ?

Le support mural Magnavox MT00521 peut supporter une charge maximale de 55 kg. Ne jamais dépasser cette limite pour éviter tout risque de dommage ou de blessure.

Ce support est-il compatible avec tous les téléviseurs ?

Il est compatible avec la plupart des téléviseurs équipés de la norme VESA standard, jusqu'à 400x400 mm. Vérifiez les dimensions de fixation au dos de votre TV avant l'achat.

Faut-il faire appel à un professionnel pour l'installation ?

L'installation est recommandée par un professionnel, mais elle peut être réalisée par une personne expérimentée avec les bons outils. Un minimum de deux personnes est nécessaire pour manipuler le téléviseur en toute sécurité.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une clé à molette, d'une perceuse (avec fonction marteau pour le béton), d'un foret adapté au mur, d'un niveau à bulle et d'un crayon.

Le support permet-il d'ajuster l'angle de l'écran ?

Oui, le support offre un réglage de l'inclinaison verticale pour orienter l'écran selon vos besoins. L'angle peut être ajusté après installation.

Quelle est la durée de la garantie ?

Magnavox offre une garantie de 5 ans contre les défauts de fabrication ou de matériaux. Conservez votre preuve d'achat et contactez le service support pour toute réclamation.

Puis-je installer ce support sur un mur en placoplâtre ?

Oui, à condition de fixer la plaque murale directement sur les montants en bois ou métal derrière le placoplâtre. Utilisez un détecteur de montants et les fixations appropriées fournies.

Comment entretenir le support mural ?

Nettoyez-le avec un chiffon doux et sec. Tous les deux mois, vérifiez que toutes les vis et boulons sont bien serrés pour garantir la sécurité.

Le support est-il adapté à une utilisation en extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. L'exposition aux intempéries pourrait endommager le support et compromettre la sécurité.

Que faire si je perds un boulon ou une vis ?

Contactez le support Magnavox au 1 866 341 3738 ou consultez la notice en ligne pour commander des pièces de rechange. Utilisez uniquement des fixations d'origine.

MODE D'EMPLOI MT00521 MAGNAVOX

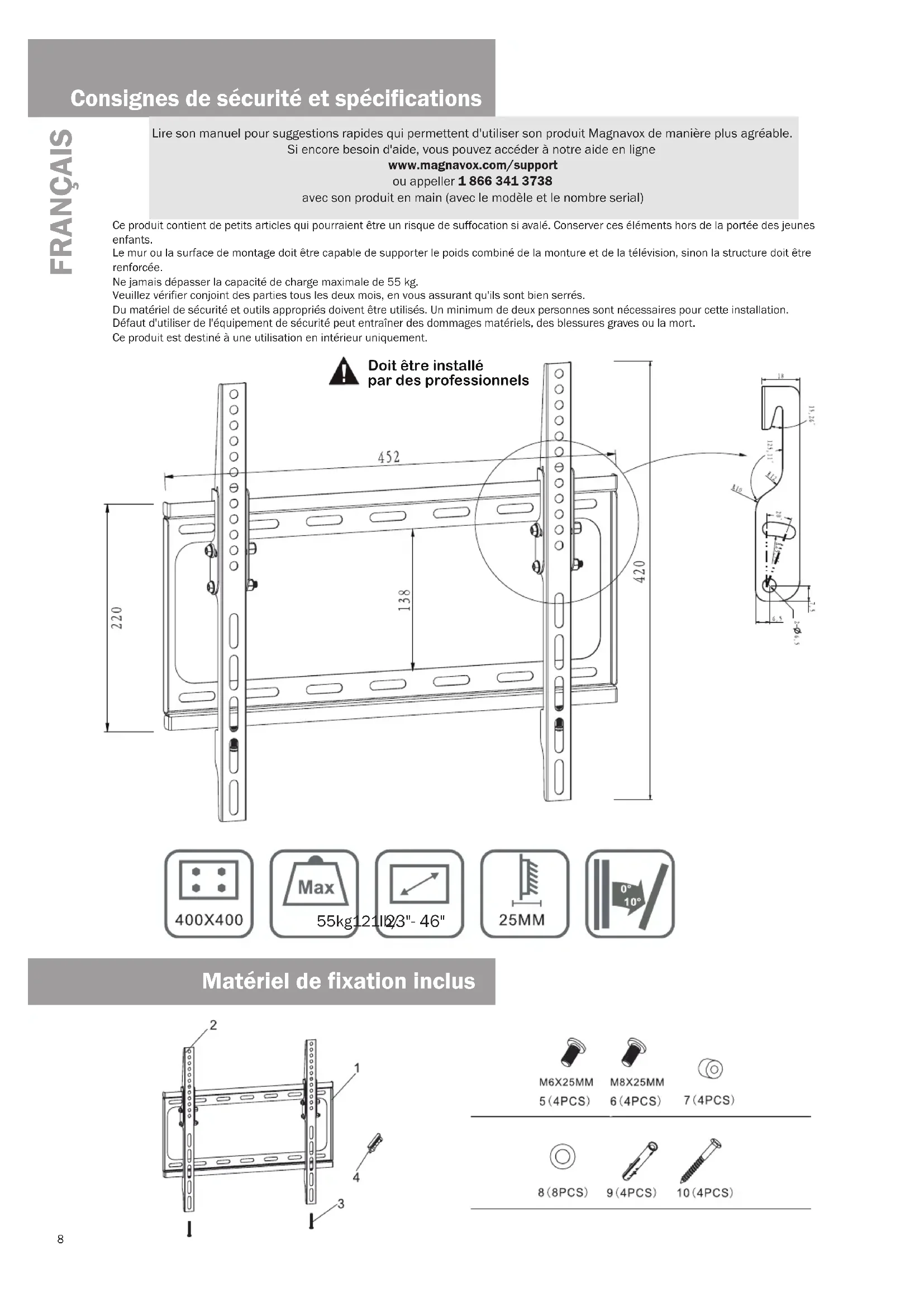

Manuel du propriétaire

Lire son manuel pour suggestions rapides qui permettent d'utiliser son produit Magnavox de manière plus agréable.

Si encore besoin d'aide, vous pouvez accéder à notre aide en ligne

www.magnavox.com/support

ou appeller 1 866 341 3738

avec son produit en main (avec le modèle et le nombre serial)

Ce produit contient de petits articles qui pourraient être un risque de suffocation si avalé. Conserver ces éléments hors de la portée des jeunes enfants.

Le mur ou la surface de montage doit être capable de supporter le poids combiné de la monture et de la télévision, sinon la structure doit être renforcée.

Ne jamais dépasser la capacité de charge maximale de 55 kg.

Veuillez vérifier conjoint des parties tous les deux mois, en vous assurant qu'ils sont bien serrés.

Du matériel de sécurité et outils appropriés doivent être utilisés. Un minimum de deux personnes sont nécessaires pour cette installation.

Défaut d'utiliser de l'équipement de sécurité peut entraîner des dommages matériels, des blessures graves ou la mort.

Ce produit est destiné à une utilisation en intérieur uniquement.

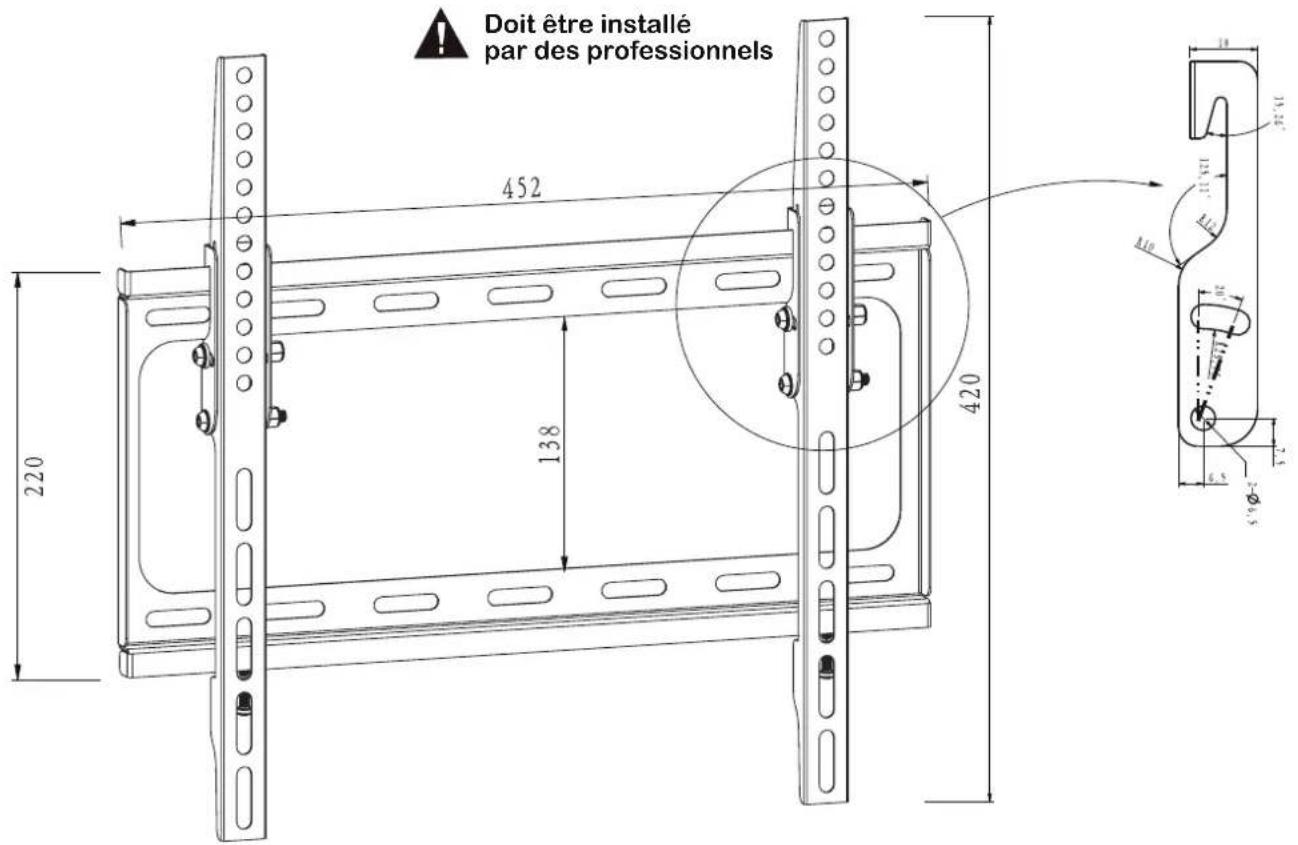

Doit être installé par des professionnels 452 138 420 220 1.26 11.77 11.77 11.77 11.77 11.77 11.77 11.77 11.77 11.77 11.77 11.77 11.77 11.77 11.77 11.77 11.77 11.77 11 20 2 5 3 8 4 10 5 12 6 14 7 16 8 18 9 20 10 22 11 24 12 26 13 28 14 30 15 32 16 34 17 36 18 38 19 40 20 42 21 44 22 46 23 48 24 50 25 52 26 54 27 56 28 58 29 60 30 62 31 64 32 66 33 68 34 70 35 72 36 74 37 76 38 78 39 80 40 82 41 84 42 86 43 88 44 90 45 92 46 94 47 96 48 98 49 100

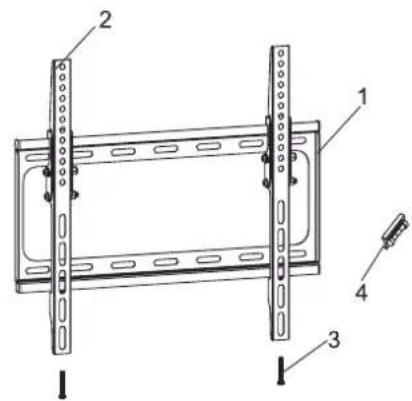

Matériel de fixation inclus

• Clé réglable/socket set
• Tournevis Phillips
• Perceuse
• Foret haute vitesse

• crayon

• Clé réglable/socket set

• Tournevis Phillips
  • Perceuse avec fonction marteau
• Foret maçonnerie
• Crayon
• Marteau

CLOISONS SÈCHES ET LA MAÇONNERIE Étapes d'installation

1

Vérifier l'arrière de votre téléviseur pour trouver le schéma de montage approprié.

Trier par des boulons fournis jusqu'à ce que vous trouviez la bonne taille qui s'adapte facilement à l'arrière de votre téléviseur et s'emboîte correctement.

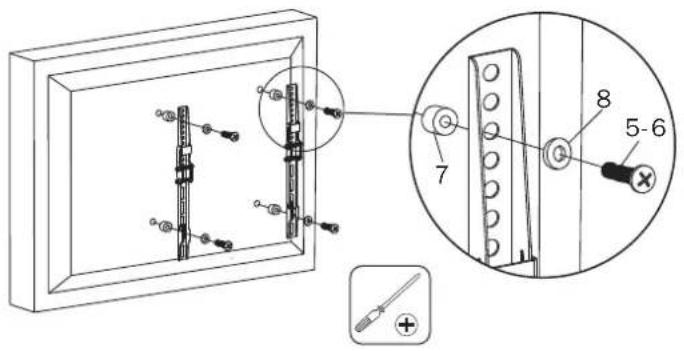

Installer les bras de montage TV à l'arrière de votre téléviseur et utilisez le trou entretoise en cas de non surfaces planes. Pour éviter d'endommager la télévision, ne serrez pas les boulons trop fort.

Utilisez le modèle pour déterminer l'emplacement correct pour percer des trous de la plaque murale.

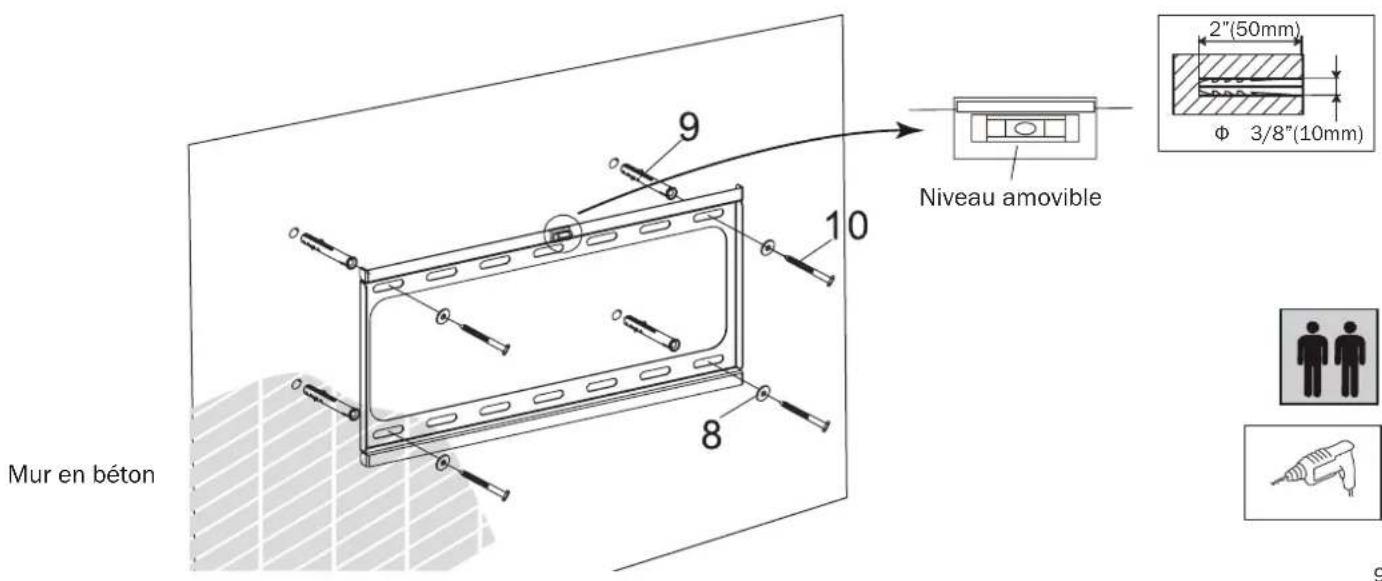

Percer 4 trous selon le modèle fourni. Visser la plaque de base dans le mur de béton (assurez-vous que la plaque de base est de niveau).

Mur en béton 9 10 8 Niveau amovible 2"(50mm) Φ 3/8"(10mm) 9

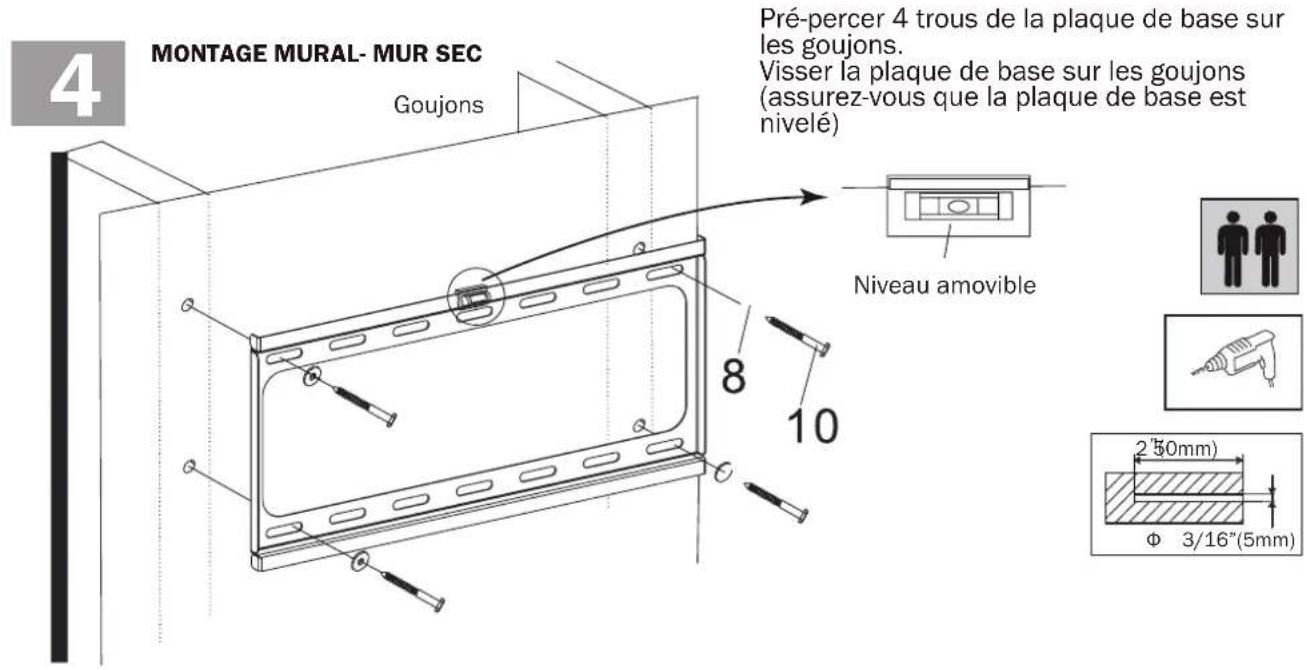

4 MONTAGE MURAL- MUR SEC Goujons Pré-percer 4 trous de la plaque de base sur les goujons. Visser la plaque de base sur les goujons (assurez-vous que la plaque de base est nivelé) Niveau amovible 8 10 2"50mm) Φ 3/16"(5mm)

5

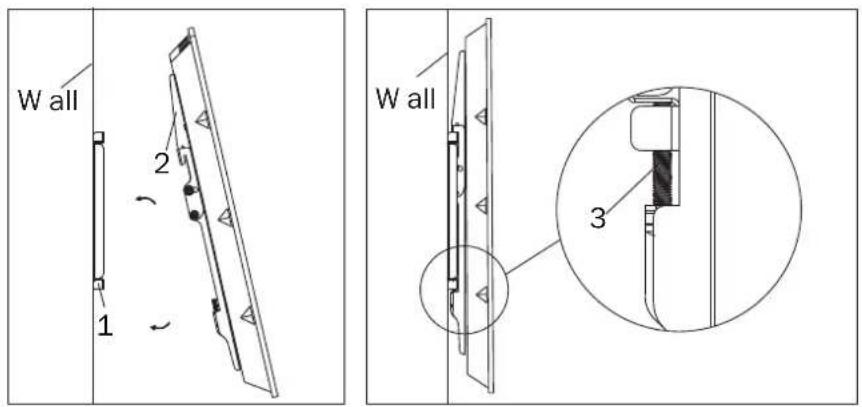

Fixer le téléviseur à la plaque de base sur le mur Ajustement de l'angle souhaité de l'écran

5 ANS DE GARANTIE

Magnavox garantit que si ce produit acquis par vous Magnavox ou un détaillant, c'est trouvé par Magnavox en tant que défectueux dans leur fabrication ou de matériaux dans les 5 ans de la date d'achat, Magnavox (à son choix) peut réparer ce produit, remplacer le produit, de fournir un produit équivalent ou de payer les coûts de réparation ou de remplacement du produit ou l'acquisition d'un produit équivalent.

Cette garantie limitée ne s'étend à couvrir les frais liés au transport, de démontage ou installation du produit original, remplacé ou réparé du produit équivalent ou de tous ou certains de ses éléments, le client doit couvrir ces dépenses. Elle ne couvre pas les dommages ou les pertes résultant de l'abus volontaire ou involontaire de la manipulation, altération ou installation incorrecte du produit ou l'utilisation de ce produit pour d'autres fins que celles pour lesquelles il a été conçu ou sous une forme incompatible avec les instructions d'utilisation du produit. Cette garantie limitée ne s'applique aux dommages ou pertes résultant de l'usure normale ou événements au-delà du contrôle de Magnavox, y compris mais non limité à des catastrophes naturelles.

Afin de réclamer en vertu de cette garantie doit se mettre en contact avec Magnavox et envoyer à Magnavox (à travers notre apartado postal paiement) le produit et ses composants et la preuve d'achat (y compris la date et lieu de l'achat) pour lui permettre de vérifier le défaut du produit Magnavox et leur achat.
