Tipo de producto	Soporte mural para televisor
Marca	Magnavox
Modelo	MT00521
Capacidad de carga máxima	55 kg
Material	Acero
Compatibilidad VESA	Estándar (hasta 400x400 mm)
Dimensiones aproximadas	500 x 300 x 100 mm
Peso aproximado	2,5 kg
Tipo de instalación	En pared, sobre montantes de madera u hormigón
Número de personas recomendado	2 mínimo
Ajuste del ángulo	Inclinación vertical ajustable
Garantía	5 años
Uso	Interior solamente
Herramientas necesarias	Destornillador de cruz, llave ajustable, taladro, broca para hormigón (según pared), nivel de burbuja, lápiz
Material de fijación incluido	Tornillos, tacos, espaciadores para diferentes espesores de pared
Mantenimiento y limpieza	Limpiar con un paño suave y seco
Verificación recomendada	Cada dos meses, apretar las fijaciones
Normas de seguridad	No exceder 55 kg, instalación profesional recomendada, riesgo de asfixia con piezas pequeñas

Preguntas frecuentes - MT00521 MAGNAVOX

¿Cuál es el peso máximo que puede soportar este soporte mural?

El soporte mural Magnavox MT00521 puede soportar una carga máxima de 55 kg. Nunca exceda este límite para evitar cualquier riesgo de daño o lesión.

¿Este soporte es compatible con todos los televisores?

Es compatible con la mayoría de televisores equipados con la norma VESA estándar, hasta 400x400 mm. Verifique las dimensiones de fijación en la parte posterior de su TV antes de la compra.

¿Es necesario llamar a un profesional para la instalación?

Se recomienda la instalación por un profesional, pero puede ser realizada por una persona con experiencia y las herramientas adecuadas. Se requiere un mínimo de dos personas para manipular el televisor de forma segura.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador de cruz, una llave ajustable, un taladro (con función martillo para hormigón), una broca adecuada para la pared, un nivel de burbuja y un lápiz.

¿El soporte permite ajustar el ángulo de la pantalla?

Sí, el soporte ofrece un ajuste de la inclinación vertical para orientar la pantalla según sus necesidades. El ángulo se puede ajustar después de la instalación.

¿Cuál es la duración de la garantía?

Magnavox ofrece una garantía de 5 años contra defectos de fabricación o materiales. Conserve su comprobante de compra y contacte al servicio de soporte para cualquier reclamación.

¿Puedo instalar este soporte en una pared de yeso?

Sí, siempre que fije la placa mural directamente sobre los montantes de madera o metal detrás del yeso. Utilice un detector de montantes y las fijaciones adecuadas proporcionadas.

¿Cómo mantener el soporte mural?

Límpielo con un paño suave y seco. Cada dos meses, verifique que todos los tornillos y pernos estén bien apretados para garantizar la seguridad.

¿El soporte es adecuado para uso en exteriores?

No, este producto está diseñado para uso en interiores únicamente. La exposición a la intemperie podría dañar el soporte y comprometer la seguridad.

¿Qué hacer si pierdo un perno o un tornillo?

Contacte al soporte de Magnavox al 1 866 341 3738 o consulte el manual en línea para solicitar piezas de repuesto. Utilice únicamente fijaciones originales.

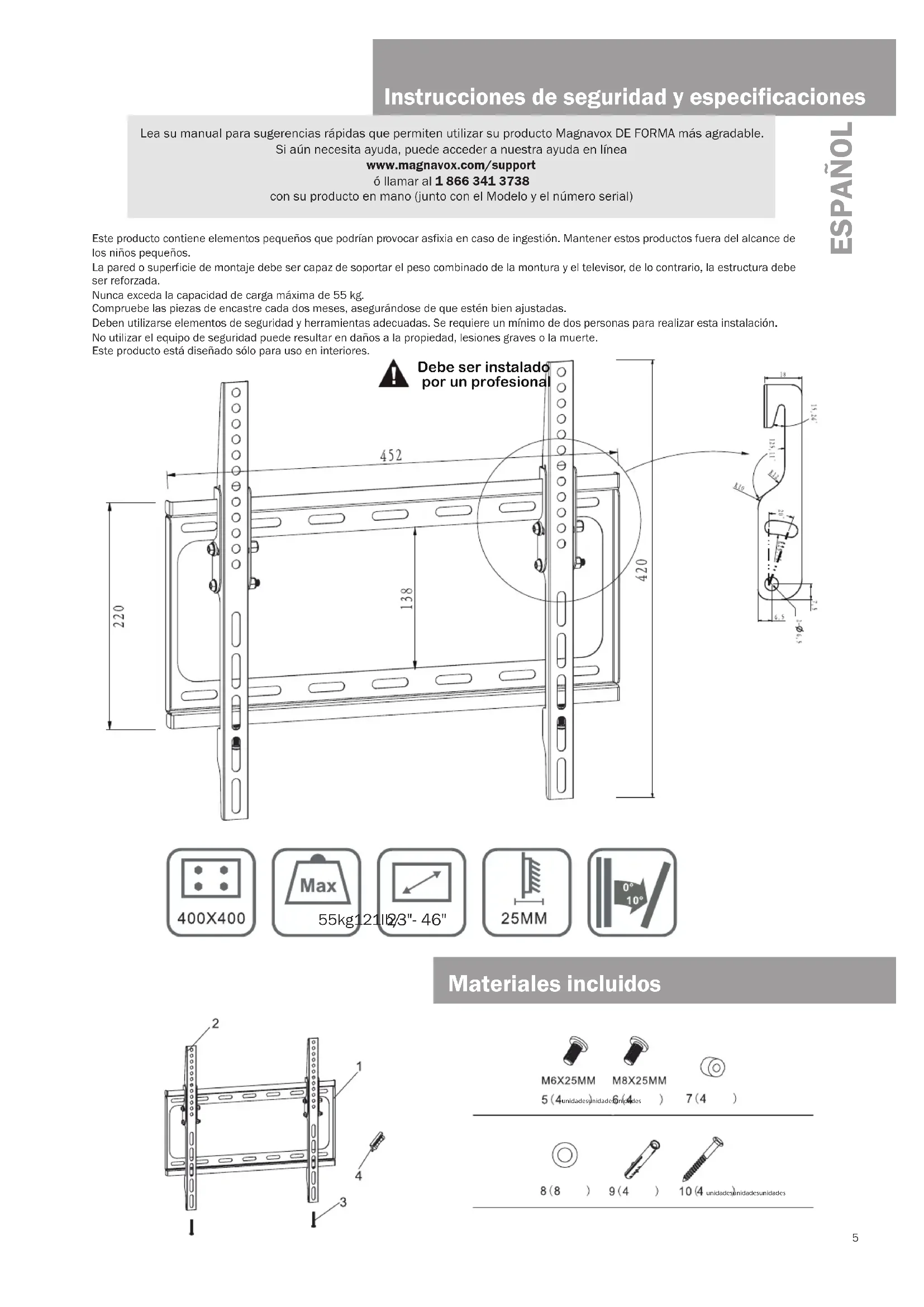

MANUAL DE USUARIO MT00521 MAGNAVOX

Manual del propietario

Lea su manual para sugerencias rápidas que permiten utilizar su producto Magnavox DE FORMA más agradable.

Si aún necesita ayuda, puede acceder a nuestra ayuda en línea

www.magnavox.com/support

ó llamar al 1 866 341 3738

con su producto en mano (junto con el Modelo y el número serial)

Este producto contiene elementos pequeños que podrían provocar asfixia en caso de ingestión. Mantener estos productos fuera del alcance de los niños pequeños.

La pared o superficie de montaje debe ser capaz de soportar el peso combinado de la montura y el televisor, de lo contrario, la estructura debe ser reforzada.

Nunca exceda la capacidad de carga máxima de 55 kg.

Compruebe las piezas de encastre cada dos meses, asegurándose de que estén bien ajustadas.

Deben utilizarse elementos de seguridad y herramientas adecuadas. Se requiere un mínimo de dos personas para realizar esta instalación.

No utilizar el equipo de seguridad puede resultar en daños a la propiedad, lesiones graves o la muerte.

Este producto está diseñado sólo para uso en interiores.

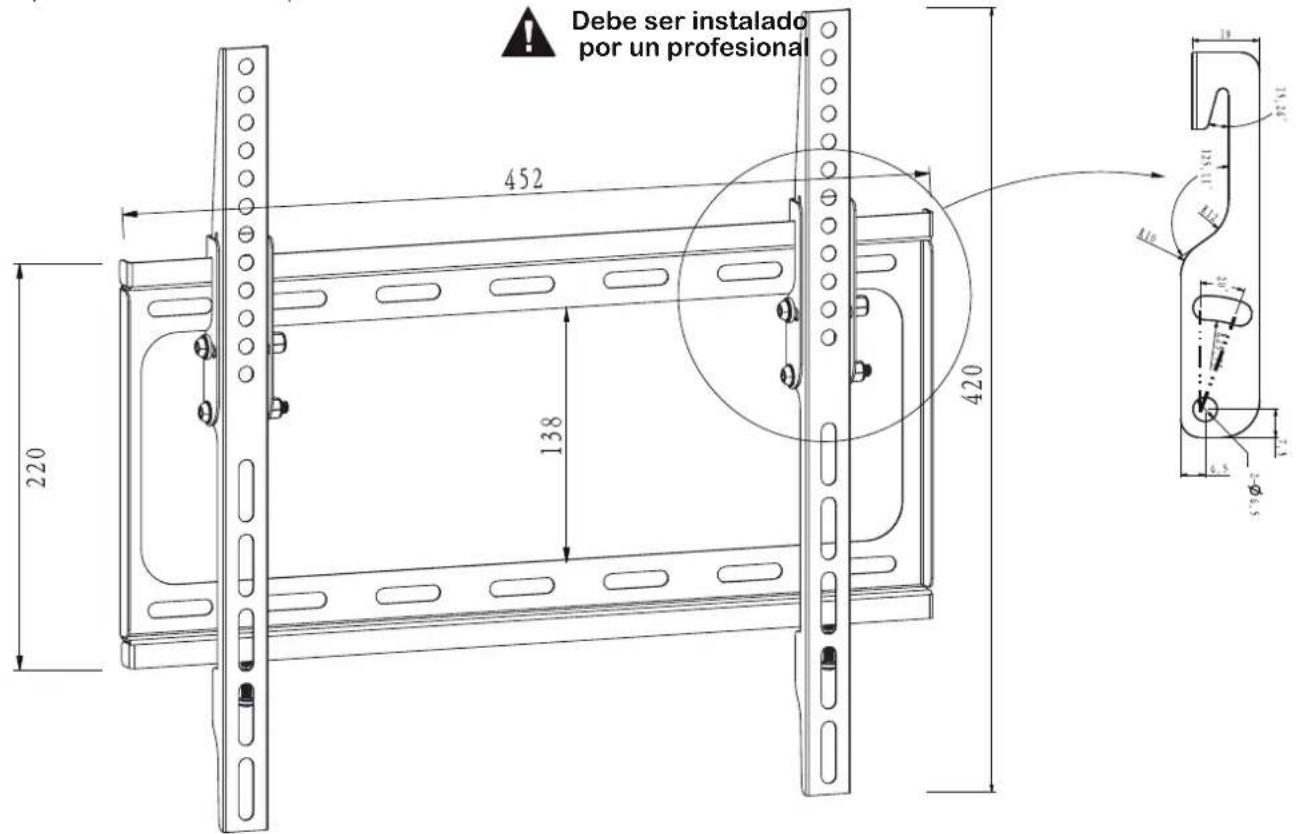

Debe ser instalado por un profesional 452 138 420 220

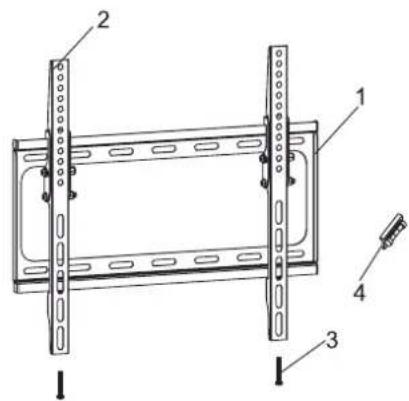

Materiales incluidos

M6X25MM 5 (4 unidasunidasunidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas unidas u M8X25MM 6 (4) 7 (4) 8 (8) 9 (4) 10 (4)

INSTALACIÓN EN MURO SECO INSTALACIÓN DE MAMPOSTERÍA

• Llave ajustable/socket set.
• destornillador de cabeza Phillips.

• El taladro eléctrico.
  • Broca de Ita velocidad
  • Lápiz.

• Llave ajustable / conjunto de socket.

• destornillador de cabeza Phillips.
• taladro eléctrico con función de martillo.
• brocas para mampostería.
  • Lápiz.
• martillo.

MURO SECO Y MAMPOSTERIA

Pasos de instalación

1

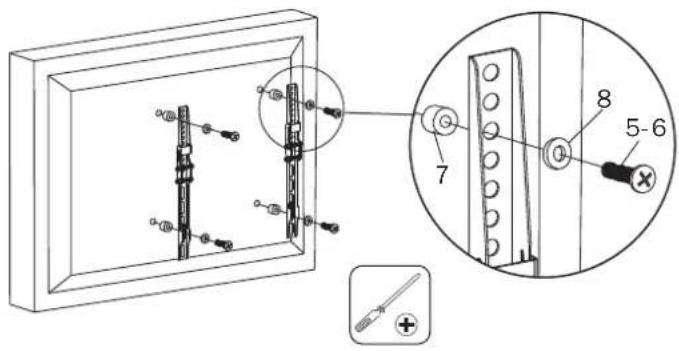

Compruebe la parte posterior de su televisor para encontrar el patrón de montaje adecuado.

Seleccione entre los tornillos suministradas hasta encontrar el tamaño correcto que se adapte fácilmente a la parte posterior del televisor y se ajuste perfectamente.

Instale los brazos en la parte posterior del televisor y utilice el espaciador en caso de superficies no planas.

Para evitar dañar el televisor, no apretar en exceso los tornillos.

Utilice la plantilla para determinar la ubicación adecuada para taladrar los agujeros para la placa de pared.

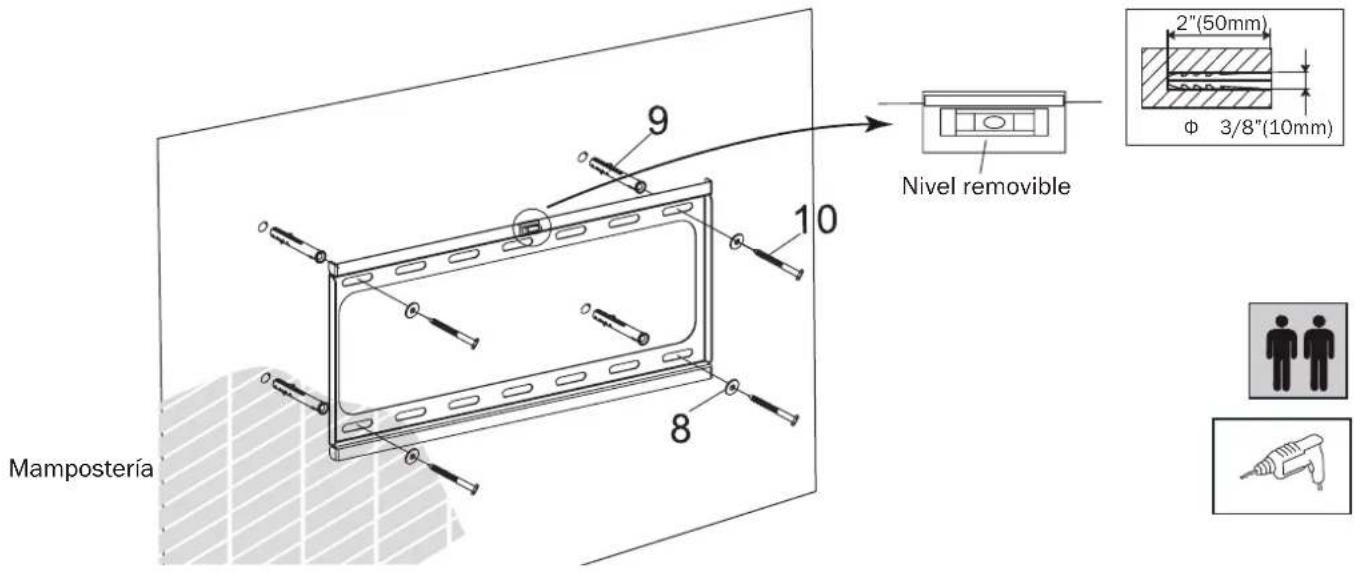

Taladre 4 orificios según la plantilla suministrada. Atornille la placa base en el muro de hormigón (asegúrese de que la placa base esté nivelada).

Mampostería 9 10 8 Nivel removable 2"(50mm) Φ 3/8"(10mm)

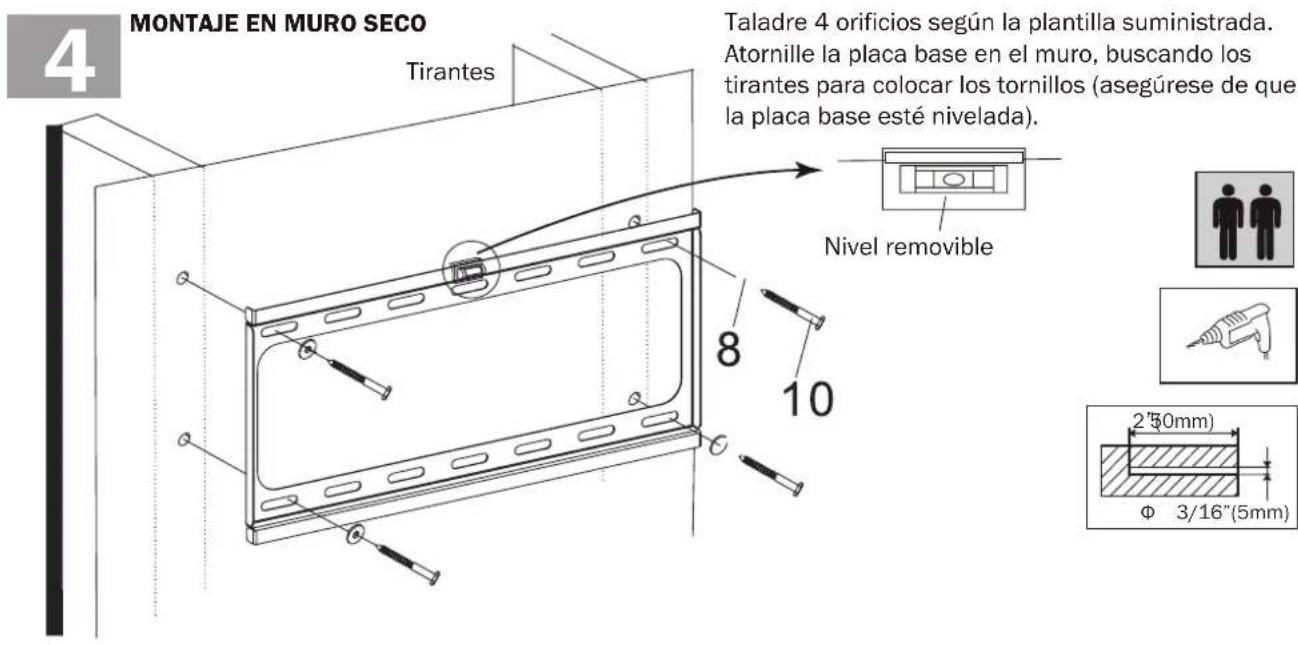

4 MONTAJE EN MURO SECO Tirantes Taladre 4 orificios según la plantilla suministrada. Atornille la placa base en el muro, buscando los tirantes para colocar los tornillos (asegúrese de que la placa base esté nivelada). Nivel removable 8 10 2"50mm) Φ 3/16"(5mm)

ESPAÑOL

5

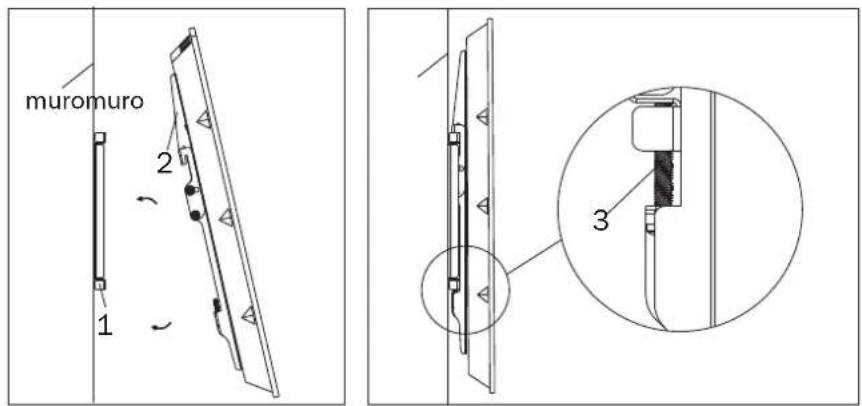

muromuro 1 2 3

Engancheel televisor a la placa base en la pared Establezca el ángulo deseado de la pantalla.

5 AÑOS DE GARANTÍA

Magnavox garantiza que si este producto adquirido por usted a Magnavox o un minorista, es encontrado por Magnavox como defectuoso en su fabricación o materiales dentro de los 5 años de la fecha de compra, Magnavox (a su elección) puede reparar ese producto, reemplazar el producto, suministrar un producto equivalente o pagar los costos de reparación o sustitución del producto o la adquisición de un producto equivalente.

Esta garantía limitada no se extiende a cubrir los gastos relacionados con el transporte, desmontaje o instalación del producto original, sustituído o reparado del producto equivalente o de todos o alguno de sus componentes, el cliente debe sufragar estos gastos. No cubre los daños o pérdidas resultantes del uso indebido intencional o involuntaria de la manipulación, alteración o instalación incorrecta del producto o el uso de este producto para otros fines que no sean aquellos para los cuales ha sido diseñado o en una forma incompatible con las instrucciones de uso del producto. Esta garantía limitada no se aplica a los daños o pérdidas resultantes del desgaste normal o eventos más allá del control de Magnavox, incluyendo pero no limitado a los desastres naturales.

Con el fin de reclamar en virtud de esta garantía, debe ponerse en contacto con Magnavox y enviar a Magnavox (a través de nuestro apartado postal pago) el producto y sus componentes y la prueba de compra (incluyendo la fecha y lugar de la compra) para que pueda comprobar el defecto del producto Magnavox y su compra.

(sírvase proporcionar contacto)
