MANUAL DE USUARIO MT00522 MAGNAVOX

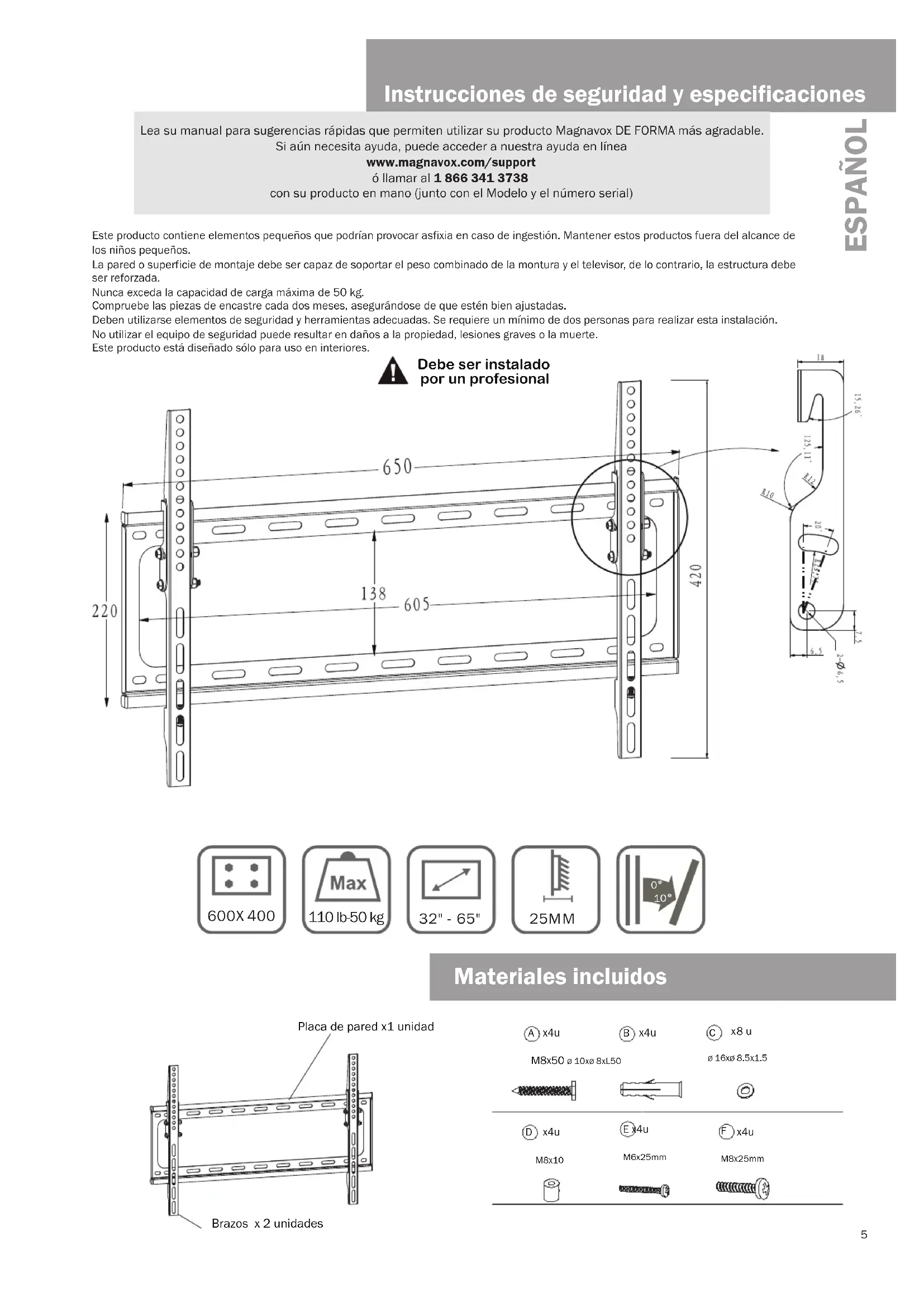

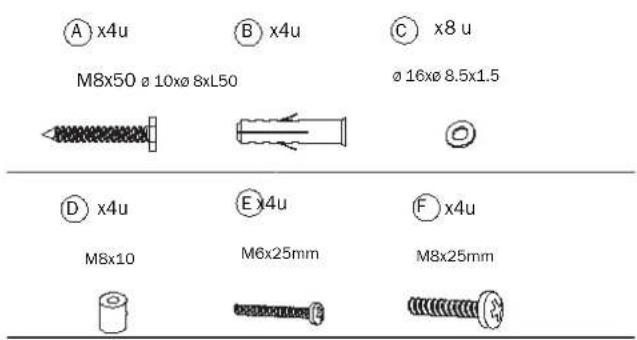

W all W all StudsInstrucciones de seguridad y especificaciones Lea su manual para sugerencias rápidas que permiten utilizar su producto Magnavox DE FORMA más agradable. Si aún necesita ayuda, puede acceder a nuestra ayuda en línea www.magnavox.com/support ó llamar al 1 866 341 3738 con su producto en mano (junto con el Modelo y el número serial) Este producto contiene elementos pequeños que podrían provocar asfixia en caso de ingestión. Mantener estos productos fuera del alcance de los niños pequeños. La pared o superficie de montaje debe ser capaz de soportar el peso combinado de la montura y el televisor, de lo contrario, la estructura debe ser reforzada.Nunca exceda la capacidad de carga máxima de 50 kg.Compruebe las piezas de encastre cada dos meses, asegurándose de que estén bien ajustadas. Deben utilizarse elementos de seguridad y herramientas adecuadas. Se requiere un mínimo de dos personas para realizar esta instalación. No utilizar el equipo de seguridad puede resultar en daños a la propiedad, lesiones graves o la muerte.Este producto está diseñado sólo para uso en interiores. Debe ser instalado por un profesional ESPAÑOL Materiales incluidos

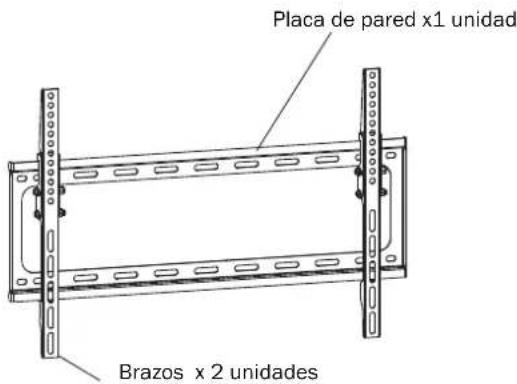

Placa de pared x1 unidad Brazos x 2 unidades

110 lb-50 kgHerramientas necesarias Pasos de instalación ESPAÑOL

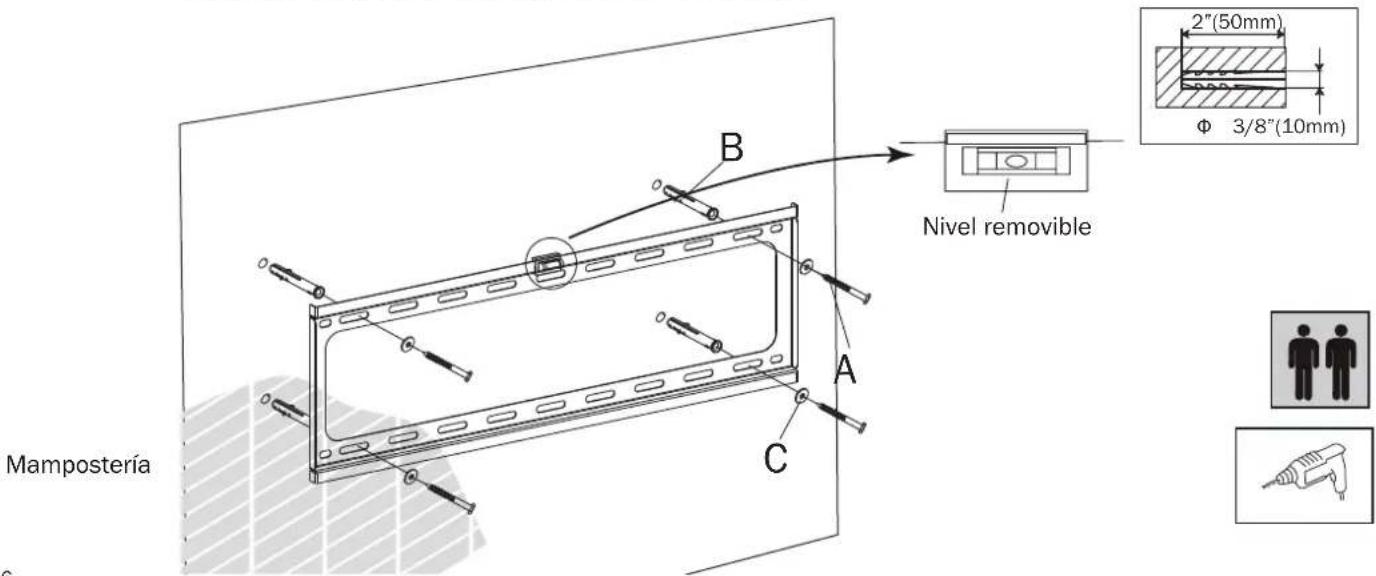

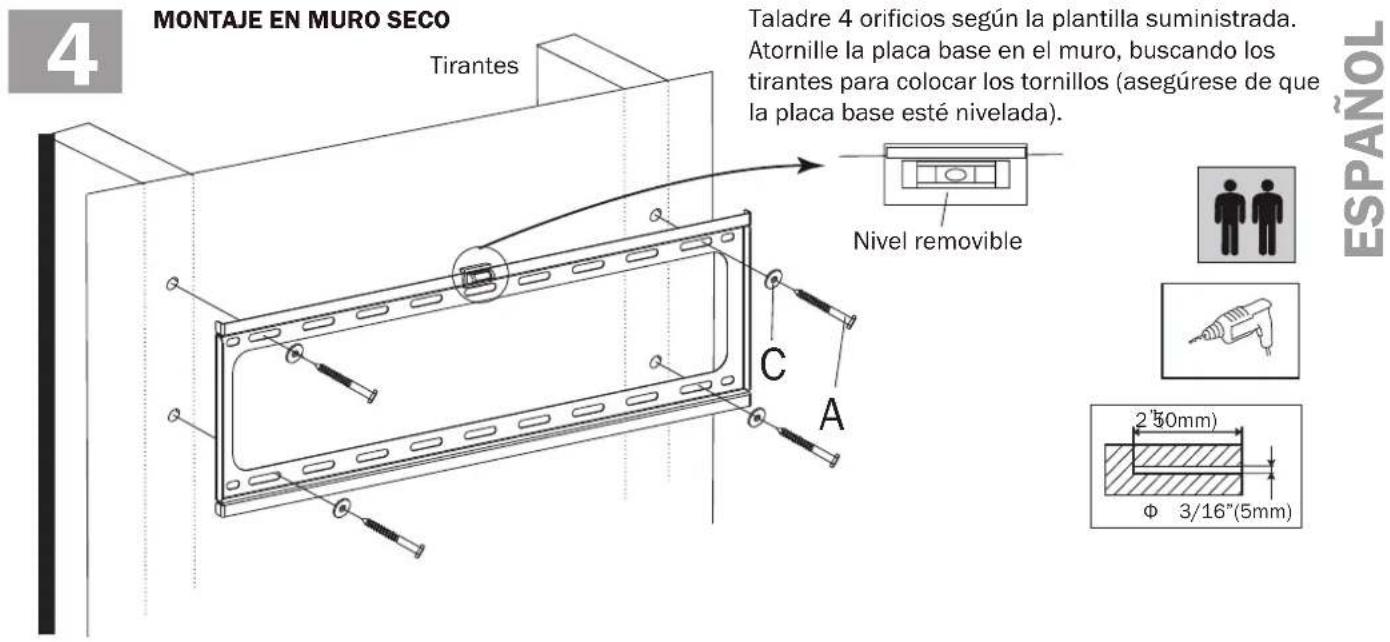

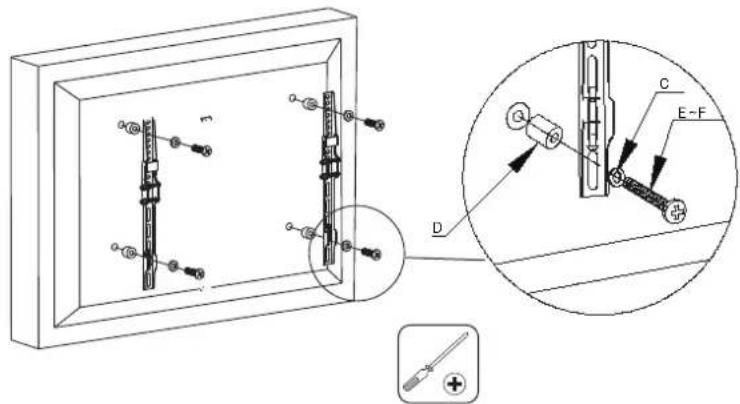

INSTALACIÓN EN MURO SECO INSTALACIÓN DE MAMPOSTERÍA• Llave ajustable / set de zócalos.• Destornillador de cabeza Phillips.• Taladro eléctrico con función de martillo.• brocas para mampostería.• Lápiz.• martillo.• Llave ajustable/set de zócalos.• Destornillador de cabeza Phillips.• Taladro eléctrico.• Broca de lta velocidad • Lápiz.Utilice la plantilla para determinar la ubicación adecuada para taladrar los agujeros para la placa de pared.Taladre 4 orificios según la plantilla suministrada. Atornille la placa base en el muro de hormigón (asegúrese de que la placa base esté nivelada).MONTAJE EN PARED DE MAMPOSTERIAMamposteríaNivel removibleCompruebe la parte posterior de su televisor para encontrar el patrón de montaje adecuado.Seleccione entre los tornillos suministradas hasta encontrar el tamaño correcto que se adapte fácilmente a la parte posterior del televisor y se ajuste perfectamente.Instale los brazos en la parte posterior del televisor y utilice el espaciador en caso de superficies no planas.Para evitar dañar el televisor, no apretar en exceso los tornillos. E~F

Magnavox garantiza que si este producto adquirido por usted a Magnavox o un minorista, es encontrado por Magnavox como defectuo- so en su fabricación o materiales dentro de los 5 años de la fecha de compra, Magnavox (a su elección) puede reparar ese producto, reemplazar el producto, suministrar un producto equivalente o pagar los costos de reparación o sustitución del producto o la adquisi- ción de un producto equivalente. Esta garantía limitada no se extiende a cubrir los gastos relacionados con el transporte, desmontaje o instalación del producto original, sustituído o reparado del producto equivalente o de todos o alguno de sus componentes, el cliente debe sufragar estos gastos. No cubre los daños o pérdidas resultantes del uso indebido intencional o involuntaria de la manipulación, alteración o instalación incorrecta del producto o el uso de este producto para otros fines que no sean aquellos para los cuales ha sido diseñado o en una forma incompatible con las instrucciones de uso del producto. Esta garantía limitada no se aplica a los daños o pérdidas resultantes del desgaste normal o eventos más allá del control de Magnavox , incluyendo pero no limitado a los desastres naturales. Con el fin de reclamar en virtud de esta garantía, debe ponerse en contacto con Magnavox y enviar a Magnavox (a través de nuestro apartado postal pago) el producto y sus componentes y la prueba de compra (incluyendo la fecha y lugar de la compra) para que pueda comprobar el defecto del producto Magnavox y su compra.(sírvase proporcionar contacto) Enganche el televisor a la placa base en la pared Establezca el ángulo deseado de la pantalla. Taladre 4 orificios según la plantilla suministrada. Atornille la placa base en el muro, buscando los tirantes para colocar los tornillos (asegúrese de que la placa base esté nivelada).Φ 3/16”(5mm)2 50mm)”(
