AV 5125 - Recepteur Linn - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur multicanal (récepteur)
Marque	Linn
Modèle	AV 5125
Nombre de voies	5 voies d'amplification modulaire
Puissance nominale	5 x 125 W sous 8 ohms, 5 x 250 W sous 4 ohms
Puissance maximale	500 W RMS
Alimentation	Alimentation commutée à haute densité
Tension secteur	Sélectionnable (plages de tension)
Fusible de protection	5 A, type BS1362
Refroidissement	Faible bruit
Entrées audio	5 voies (compatibles pré-amplificateur)
Sorties enceintes	5 voies, double connexion (bi-câblage possible)
Sorties audio	5 voies pour chaînage
Compatible cartes actives	Oui, cartes actives Linn
Détection de signal	Automatique
Montage en rack	Oui, largeur 47,5 cm
Dimensions (L x H x P)	47,5 x 8,8 x 30 cm (estimation)
Poids	Environ 18 kg (estimation)
Finition	Noir ou argent
Entretien	Chiffon doux et humide, éviter produits ménagers
Réparabilité	Contacter un revendeur agréé Linn

FOIRE AUX QUESTIONS - AV 5125 Linn

Comment brancher les enceintes sur le Linn AV 5125 ?

Utilisez des câbles d'enceinte de bonne qualité. Connectez le fil rouge à la borne + et le fil noir à la borne -. Pour un bi-câblage, répétez l'opération sur le second jeu de bornes. Assurez-vous que les connexions sont fermes.

Quelle tension secteur est nécessaire ?

Le AV 5125 peut fonctionner sur différentes plages de tension. Avant la première utilisation, vérifiez la sélection de tension à l'arrière de l'appareil et réglez-la conformément à votre pays (voir le manuel). Utilisez toujours une prise de courant avec mise à la terre.

Comment remplacer le fusible ?

Débranchez l'appareil du secteur. Localisez le porte-fusible sous la prise d'entrée secteur. Ouvrez-le avec un tournevis, retirez le fusible défectueux et remplacez-le par un fusible identique (5 A, BS1362). Si le fusible saute à nouveau, contactez un revendeur agréé.

Puis-je monter le AV 5125 dans un rack ?

Oui, il est conçu pour un montage en rack de largeur standard 47,5 cm. Assurez-vous que la ventilation est suffisante autour de l'appareil pour éviter la surchauffe.

Comment nettoyer l'appareil ?

Mettez l'appareil hors tension. Utilisez un chiffon doux légèrement humide (eau uniquement) pour dépoussierer et enlever les traces de doigts. N'utilisez jamais de produits d'entretien ménagers ou abrasifs.

Le AV 5125 est-il compatible avec des cartes actives Linn ?

Oui, il est compatible avec les cartes actives Linn, permettant d'optimiser les performances des enceintes compatibles.

Que faire si l'appareil surchauffe ?

Vérifiez que les orifices de ventilation ne sont pas obstrués. Assurez-vous que l'air circule librement. Si le problème persiste, réduisez le volume ou mettez l'appareil hors tension et contactez un revendeur agréé.

Puis-je utiliser le AV 5125 avec un pré-amplificateur ?

Oui, les entrées audio sont conçues pour être connectées à un pré-amplificateur. Utilisez des câbles audio de qualité pour minimiser les interférences.

Quelle est la consommation électrique ?

La consommation électrique n'est pas précisée dans la notice, mais pour un amplificateur de cette puissance, comptez environ 500-800 W en fonctionnement normal. Consultez le manuel pour plus de détails.

Où puis-je trouver des pièces de rechange ?

Adressez-vous à votre revendeur agréé Linn. N'essayez pas de réparer l'appareil vous-même, confiez toute intervention à un professionnel qualifié.

MODE D'EMPLOI AV 5125 Linn

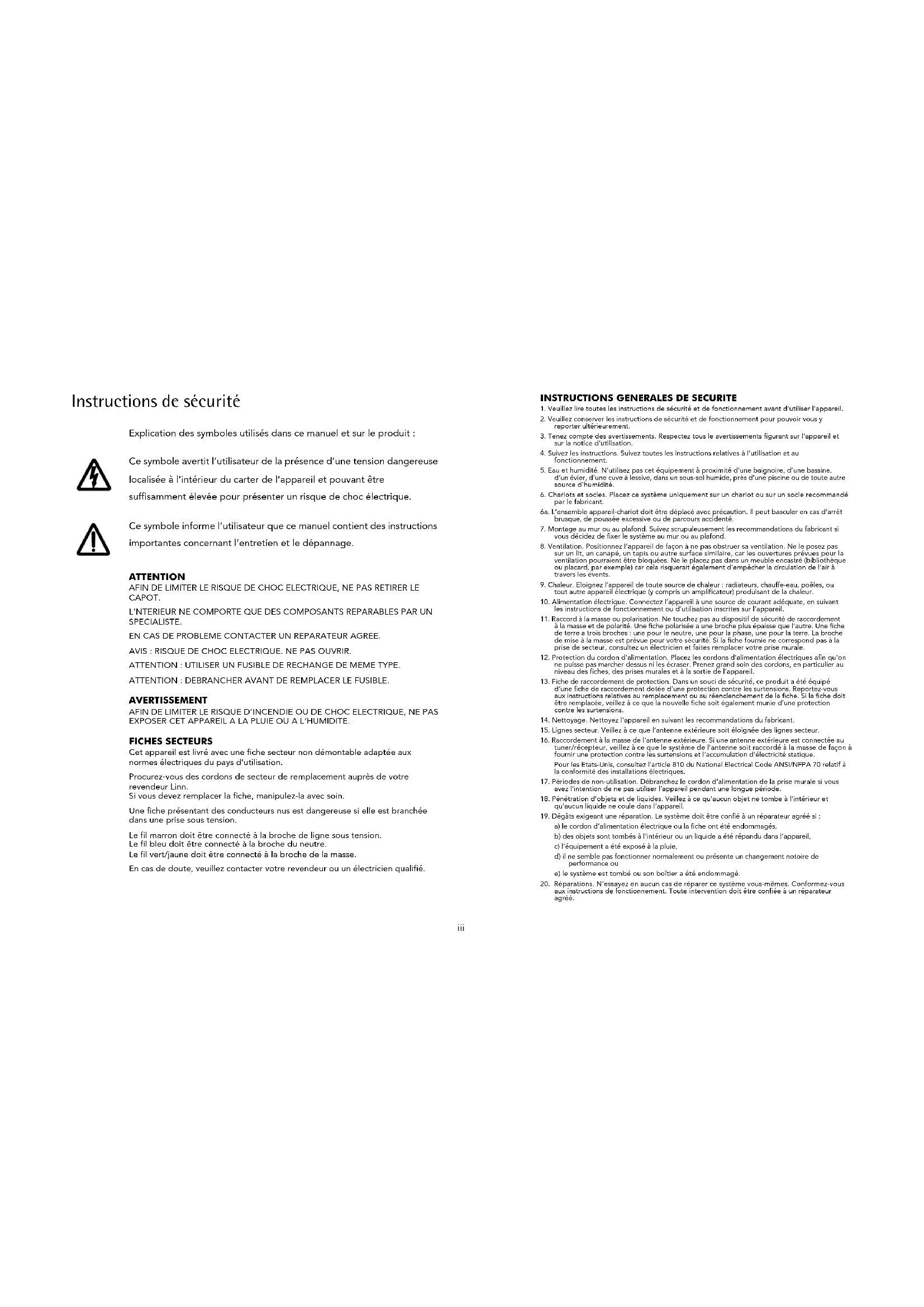

Instructions de sécurité

Explication des symboles utilisés dans ce manuel et sur le produit :

Ce symbole avertit l'utilisateur de la présence d'une tension dangereuse localisée à l'intérieur du carter de l'appareil et pouvant être suffisamment élevée pour présenter un risque de choc électrique.

Ce symbole informe l'utilisateur que ce manuel contient des instructions importantes concernant l'entretien et le dépannage.

ATTENTION

AFIN DE LIMITER LE RISQUE DE CHOC ELECTRIQUE, NE PAS RETIRER LE CAPOT.

L'INTERIEUR NE COMPORTE QUE DES COMPOSANTS REPARABLES PAR UN SPECIALISTE.

EN CAS DE PROBLEME CONTACTER UN REPARATEUR AGREE.

AVIS : RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR.

ATTENTION : UTILISER UN FUSIBLE DE RECHANGE DE MEME TYPE.

ATTENTION : DEBRANCHER AVANT DE REMPLACER LE FUSIBLE.

AVERTISSEMENT

AFIN DE LIMITER LE RISQUE D'INCENDIE OU DE CHOC ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

FICHES SECTEURS

Cet appareil est livré avec une fiche secteur non démontable adaptée aux normes électriques du pays d'utilisation.

Procurez-vous des cordons de secteur de remplacement auprès de votre revendeur Linn.

Si vous devez remplacer la fiche, manipulez-la avec soin.

Une fiche présentant des conducteurs nus est dangereuse si elle est branchée dans une prise sous tension.

Le fil marron doit être connecté à la broche de ligne sous tension.

Le fil bleu doit être connecté à la broche du neutre.

Le fil vert/jaune doit être connecté à la broche de la masse.

En cas de doute, veuillez contacter votre revendeur ou un électricien qualifié.

INSTRUCTIONS GENERALES DE SECURITE

1. Veuillez lire toutes les instructions de sécurité et de fonctionnement avant d'utiliser l'appareil.

2. Veuillez conserver les instructions de sécurité et de fonctionnement pour pouvoir vous y reporter ultérieurement.

3. Tenez compte des avertissements. Respectez tous le avertissements figurant sur l'appareil et sur la notice d'utilisation.

4. Suivez les instructions. Suivez toutes les instructions relatives à l'utilisation et au fonctionnement.

5. Eau et humidité. N'utilisez pas cet équipement à proximité d'une baignoire, d'une bassine, d'un évier, d'une cuve à lessive, dans un sous-sol humicle, près d'une piscine ou de toute autre source d'humidité.

6. Chariots et socles. Placez ce système uniquement sur un chariot ou sur un socle recommandé par le fabricant.

6a. L'ensemble appareil-chariot doit être déplacé avec précaution. Il peut basculer en cas d'arrê brusque, de poussée excessive ou de parcours accidenté.

1. Montage au mur ou au plafond. Suivez scrupuleusement les recommandations du fabricant si vous décidez de fixer le système au mur ou au plafond.

2. Ventilation. Positionnez l'appareil de façon à ne pas obstruer sa ventilation. Ne le posez pas sur un lit, un canapé, un tapis ou autre surface similaire, car les ouvertures prévues pour la ventilation pourraient être bloquées. Ne le placez pas dans un meuble encastré (bibliothèque ou placard, par exemple) car cela risquerait également d'empêcher la circulation de l'air à travers les évents.

3. Chaleur. Eloignez l'appareil de toute source de chaleur : radiateurs, chauffe-eau, paêles, ou tout autre appareil électrique (y compris un amplificateur) produisant de la chaleur.

4. Alimentation électrique. Connectez l'appareil à une source de courant adéquate, en suivant les instructions de fonctionnement ou d'utilisation inscrites sur l'appareil.

5. Raccord à la masse ou polarisation. Ne toucher pas au dispositif de sécurité de raccordement à la masse et de polarité. Une fiche polarisée à une broche plus épaisse que l'autre. Une fiche de terre a trois broches : une pour le neutre, une pour la phase, une pour la terre. La broche de mise à la masse est prévue pour votre sécurité. Si la fiche fournie ne correspond pas à la prise de secteur, consultez un électricin et faites remplacer votre prise murale.

6. Protection du cordon d'alimentation. Placez les cordons d'alimentation électriques afin qu'on ne puisse pas marcher dessus ni les écraser. Prenez grand soin des cordons, en particulier au niveau des fiches, des prises murales et à la sortie de l'appareil.

7. Fiche de raccordement de protection. Dans un souci de sécurité, ce produit a été équipé d'une fiche de raccordement dotée d'une protection contre les surtensions. Reportez-vous aux instructions relatives au remplacement ou au réenclenchement de la fiche. Si la fiche doit être remplacée, veillez à ce que la nouvelle fiche soit également munie d'une protection contre les surtensions.

8. Nettoyage. Nettoyez l'appareil en suivant les recommandations du fabricant.

9. Lignes secteur. Veillez à ce que l'antenne extérieure soit éloignée des lignes secteur.

10. Raccordement à la masse de l'antenne extérieure. Si une antenne extérieure est connectée au tuner/récepteur, veillez à ce que le système de l'antenne soit raccordé à la masse de façon à fournir une protection contre les surtensions et l'accumulation d'électricité statique. Pour les Etats-Unis, consultez l'article 810 du National Electrical Code ANSI/NFPA 70 relatif à la conformité des installations électriques.

11. Périodes de non-utilisation. Débranchez le cordon d'alimentation de la prise murale si vous avez l'intention de ne pas utiliser l'appareil pendant une longue période.

12. Pénétration d'objets et de liquides. Veillez à ce qu'aucun objet ne tombe à l'intérieur et qu'aucun liquide ne coule dans l'apparsil.

13. Dégâts exigeant une réparation. Le système doit être confié à un réparateur agréé si a) le cordon d'alimentation électrique ou la fiche ont été endommagés, b) des objets sont tombés à l'intérieur ou un liquide a été répandu dans l'appareil, c) l'équipement a été exposé à la pluie,

d) il ne semble pas fonctionner normalement ou présente un changement notoire de performance ou

e) le système est tombé ou son boîtier a été endommagé.

1. Réparations. N'essayez en aucun cas de réparer ce système vous-mêmes. Conformez-vous aux instructions de fonctionnement. Toute intervention doit être confiée à un réparateur agréé.

INSTRUCTIONS DE SECURITE À L'INTENTION DES UTILISATEURS RÉSIDANT AU ROYAUME-UNI

Remplacement du fusible

Cet appareil est livré avec une fiche secteur non démontable de 13 A. La fiche comporte un fusible de 5 A. Si le fusible a sauté, remplacez-le en suivant la procédure ci-dessous :

a) Ouvrez le compartiment du fusible.

b) Retirez le fusible endommagé.

c) Remplacez-le par un fusible neuf de 5 A conforme à la norme BS1362 et refermez le compartiment fusible.

Vérifiez que le compartiment a été correctement refermé. Si le couvercle du logement est absent, n'utilisez pas la fiche. Procurez-vous un autre couvercle auprès de votre revendeur Linn.

Les fusibles servent à protéger contre les incendies, mais en aucun cas contre les risques de choc électrique.

Remplacement de la fiche secteur

Si vous devez remplacer la fiche secteur et ne vous sentez pas suffisamment compétent pour le faire, adressez-vous à votre revendeur Linn ou à un électricien qualifié.

a) Débranchez la fiche de l'alimentation secteur.
b) Coupez la fiche et placez-la en lieu sûr. Une fiche présentant des fils dénudés est dangereuse si elle est branchée dans une prise sous tension.
c) Seule une fiche de 13 A conforme à la norme BS1363A avec un fusible de 5 Amp peut être utilisée.
d) La couleur des fils du câble ou une lettre sera indiquée sur les bornes de contact de la plupart des fiches de bonne qualité. Fixez chaque fil sur la borne qui lui correspond. Reliez le fil marron au secteur, le fil bleu au neutre et le fil vert/jaune à la terre.
e) Avant de replacer le couvercle de la fiche, assurez-vous que la gaine du câble pénètre bien dans la fiche et qu'elle est fermement maintenue. Vérifiez également que les fils ont été connectés correctement.

ATTENTION

CET APPAREIL DOIT ETRE RELIE A LA TERRE.

Remplacement du fusible

Si le fusible secteur saute, remplacez-le par un fusible identique. Le porte-fusible se trouve juste sous la prise d'entrée secteur. Pour remplacer le fusible, débranchez tout d'abord l'appareil de l'alimentation secteur. A l'aide d'un tournevis, ôtez le fusible et changez-le. Si le fusible saute à nouveau, cela signifie qu'il y a un problème au niveau de l'appareil. Adressez-vous à votre revendeur local.

Valeur nominale du fusible. Voir la section Spécifications.

Tolérance secteur. Voir la section Spécifications.

Linn Products Ltd certifie que ce produit est conforme à la directive 73/23/EEC concernant la basse tension et à la directive 89/336/EEC concernant la compatibilité électromagnétique comme amendé par les circulaires 92/31/EEC et 93/68/EEC.

Les normes suivantes prouvent la parfaite conformité du présent produit aux provisions de la directive 73/23/EEC (LVD) :

Numéro de norme Date Type de test EN60065 1993 Conditions requises

Marquage

Ionisation

Chauffage dans des conditions

normales

Risque de chocs dans des conditions

normales de fonctionnement

Exigences relatives à l'isolation

Anomalies

Force mécanique

Pièces connectées à l'alimentation

secteur

Composants

Périphériques terminaux

Cordons externes flexibles

Connexions électriques et

accessoires mécaniques

Les normes suivantes prouvent la parfaite conformité du présent produit aux provisions de la directive 89/336/EEC (EMC) :

Numéro de norme Date Type de test

EN55013 1994 Emissions par conduction

EN55013 1994 Emissions absorbées

EN60555-2 1987 Harmoniques

EN60555-3 1987 Fluctuations de la tension

EN55020 1994 Immunité

Déclaration FCC

REMARQUE : cet équipement a été testé et déclaré conforme aux limitations prévues dans le cadre de la catégorie B des appareils numériques défini par la section 15 du règlement de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences gênantes en installation résidentielle. Cet équipement génère, utilise et diffuse des ondes radio, et s'il n'est pas installé ni utilisé en conformité avec les instructions dont il fait l'objet, peut causer des interférences gênantes avec les communications radio. Cependant, nous ne pouvons vous garantir qu'une interférence ne se produira pas dans une installation particulière.

Si cet équipement produit des interférences graves, lors de réceptions radio ou télévisées qui peuvent être détectées en allumant et en éteignant l'équipement, vous êtes invités à les supprimer de plusieurs manières :

• Réorientez ou déplacez l'antenne de réception.
  – Augmentez la distance séparant l'équipement et le récepteur.
• Connectez l'équipement à un circuit différent de celui du récepteur.
• Contactez votre revendeur ou un technicien radio/TV qualifié.

Droits d'auteur et remerciements

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, mémorisée, sous quelque forme et de quelque façon que ce soit, par procédé électronique ou mécanique, par photocopie, par enregistrement ou par toute autre méthode, sans l'accord préalable de l'éditeur.

Imprimé au Royaume-Uni.

AV 5125 sont des marques de Linn Products Limited.

Numéro de référence : PACK 595

Les renseignements que contient ce manuel sont fournis à titre d'information uniquement, peuvent être modifiés sans préavis et ne doivent pas être considérés comme un engagement pris par Linn Products Limited. Linn Products Limited n'accepte aucune responsabilité pour les erreurs ou inexactitudes qui peuvent apparaître dans ce manuel.

Contents

Key features.... 1

Setting Up the Linn AV 5125....3

Check you have 4

Positioning the AV 5125 5

Voltage Selection 6

Warning....7

Caractéristiques clés ....1

Assemblage du Linn AV 5125....3

Vérifiez que vous avez : ....4

Positionnement du AV 5125 ....5

Sélection de la tension 6

AVERTISSEMENT....7

Connexion des entrées AV 5125....8

Connexion des sorties AV 5125 ....9

Maintenance et nettoyage 10

Support technique et autres renseignements ..... 11

Spécifications AV 5125....12

Inhalt

Caractéristiques clés

□ 5 voles d'amplification modulaire de classe V
□ Alimentation électrique commutée à haute densité
□ Commutation possible entre les plages de tension
☐ 125 W par voie en 8 ohms ou 250 W en 4 ohms par voie (sortie maximum 500 W RMS).
□ Compatible avec les cartes actives Linn.
☐ Détection automatique de signal.
Sorties d'enceinte double connexion.
☐ IN/OUT audio pour les voies en chaîne.
□ Refroidissement à faible bruit.
□ Coffret AV noir ou argenté.
Montage en armoire AV de 47,5 cm

Assemblage du Linn AV 5125

Positionnement du AV 5125

Assurez-vous que l'air peut circuler librement autour des amplificateurs et autres composants générant de la chaleur.

Le AV 5125 peut être monté dans une armoire de 47,5 cm.

Toujours connecter le câble d'alimentation secteur à la prise de terre.

Toujours mettre l'équipement hors tension avant de changer les connexions.

Si le AV 5125 tombe en panne, il convient de le renvoyer à un revendeur agréé Linn.

WARNUNG

Connexion des entrées AV 5125

5 voies d'entrée audio sont disponibles.

Entrée audio d'un pré-amplificateur.

Connexion des sorties AV 5125

Il existe cinq voles de sortie audio

Sorties d'enceinte : Pour connecter le AV 5125 à une enceinte. Connectez le câble rouge à la prise + et le câble noir à la prise -. Pour le double câblage, renouvez la connexion avec le 2ème jeu de prises

Sortles audio : pour relier le AV5125 à un autre amplificateur.

Maintenance et nettoyage

Adressez-vous toujours à un revendeur agréé pour la maintenance du AV5125.

Mettez l'unité hors tension avant de procéder au nettoyage.

Dépoussièrez et enlevez les traces de doigt à l'aide d'un chiffon doux et humide.

Evitez les produits d'entretien domestiques.
