Caractéristiques techniques	Amplificateur stéréo haute fidélité, puissance de 150W par canal, technologie de classe A/B.
Connectivité	Entrées RCA, XLR, et numérique, compatible avec divers formats audio.
Utilisation	Conçu pour une utilisation domestique ou professionnelle, idéal pour les audiophiles.
Maintenance	Nettoyage régulier de la surface, vérification des connexions, pas de pièces remplaçables par l'utilisateur.
Sécurité	Ne pas exposer à l'humidité, utiliser avec des câbles appropriés pour éviter les courts-circuits.
Informations générales	Produit haut de gamme, garantie de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - Klimax Twin Linn

Comment puis-je connecter mon Linn Klimax Twin à mon réseau Wi-Fi ?

Pour connecter votre Linn Klimax Twin à votre réseau Wi-Fi, accédez au menu des paramètres, sélectionnez 'Réseau', puis choisissez 'Wi-Fi'. Suivez les instructions à l'écran pour choisir votre réseau et entrer le mot de passe.

Que faire si le son est faible ou absent ?

Vérifiez d'abord que le volume n'est pas réglé sur zéro. Assurez-vous également que les câbles audio sont correctement branchés et que l'appareil source est fonctionnel. Si le problème persiste, redémarrez le Linn Klimax Twin.

Puis-je utiliser le Linn Klimax Twin avec des enceintes non Linn ?

Oui, le Linn Klimax Twin est compatible avec la plupart des enceintes. Assurez-vous simplement que les enceintes peuvent gérer la puissance de sortie du récepteur.

Comment mettre à jour le firmware de mon Linn Klimax Twin ?

Pour mettre à jour le firmware, connectez votre appareil à Internet, accédez au menu des paramètres, puis sélectionnez 'Mise à jour du firmware'. Suivez les instructions pour installer la dernière version.

Le Linn Klimax Twin ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Essayez un autre câble d'alimentation si nécessaire. Si l'appareil ne s'allume toujours pas, contactez le support technique.

Comment réinitialiser mon Linn Klimax Twin aux paramètres d'usine ?

Pour réinitialiser votre appareil, maintenez enfoncé le bouton de réinitialisation à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela rétablira les paramètres d'usine.

Le Linn Klimax Twin est-il compatible avec les services de streaming ?

Oui, le Linn Klimax Twin est compatible avec plusieurs services de streaming. Assurez-vous que l'appareil est connecté à Internet et vérifiez les paramètres de l'application correspondante pour ajouter vos services préférés.

Comment régler les paramètres audio du Linn Klimax Twin ?

Accédez au menu des paramètres audio dans l'interface utilisateur. Vous pouvez ajuster le balance, l'égaliseur et d'autres paramètres selon vos préférences.

Y a-t-il une application mobile pour contrôler le Linn Klimax Twin ?

Oui, vous pouvez télécharger l'application Linn Kazoo sur votre appareil mobile pour contrôler votre Linn Klimax Twin à distance.

MODE D'EMPLOI Klimax Twin Linn

KLIMAX CHAKRA 500 Twin Amplificateur de puissance à deux haut-parleurs Mode d'emploi FrançaisChaque amplificateur de puissance KLIMAX CHAKRA 500 Twin est unique quant à sa fabrication.Avec son coffret usiné et anodisé en dur,le KLIMAX CHAKRA 500 Twin est un composant de référence, qui est aussi individuel sur le plan de la finition que sur celui des performances phénoménales au niveau de la précision de reproduction des sons. Linn a employé des finitions usinées de la meilleure qualité possible, ce qui permet de rendre visible la structure grenue en alliage naturel du KLIMAX CHAKRA 500 Twin. Cela donne à chaque ensemble un cachet individuel,qui offre à chaque propriétaire une expérience unique des plus enrichissantes. Les clients de Linn doivent accepter et bien comprendre que ces ensembles varient d'une unité à une autre.Ces variations sont le résultat naturel de la structure grenue du métal et indiquent l'utilisation d'une finition individuelle exceptionnelle de ce produit, en fonction de normes de qualité parmi les meilleures.Explication des symboles utilisés dans ce manuel et sur le produit: Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse localisée à l’intérieur du carter de l’appareil et pouvant être suffisamment élevée pour présenter un risque de choc électrique. Ce symbole informe l’utilisateur que ce manuel contient des instructions importantes concernant l’entretien et le dépannage. AT TENTION AFIN DE LIMITER LE RISQUE DE CHOC ELECTRIQUE,NE PAS RETIRER LE CAPOT. L’NTERIEUR NE COMPORTE QUE DES COMPOSANTS REPARABLES PAR UN SPECIALISTE. EN CAS DE PROBLEME CONTACTER UN REPARATEUR AGREE. UTILISER UN FUSIBLE DE RECHANGE DE MEME TYPE. DEBRANCHER AVANT DE REMPLACER LE FUSIBLE. AVERTISSEMENT RISQUE DE CHOC ELECTRIQUE.NE PAS OUVRIR. AFIN DE LIMITER LE RISQUE D’INCENDIE OU DE CHOC ELECTRIQUE,NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L’HUMIDITE. FICHES SECTEURS Cet appareil est livré avec une fiche secteur non démontable adaptée aux normes électriques du pays d’utilisation. Procurez-vous des cordons de secteur de remplacement auprès de votre revendeur Linn.Si vous devez remplacer la fiche,manipulez-la avec soin.Une fiche présentant des conducteurs nus est dangereuse si elle est branchée dans une prise sous tension. Le fil marron doit être connecté à la broche de ligne sous tension. Le fil bleu doit être connecté à la broche du neutre. Le fil vert/jaune doit être connecté à la broche de la masse. En cas de doute,veuillez contacter votre revendeur ou un électricien qualifié.

Instructions de SecuritéInstructions generales de sécurité

1. Veuillez lire toutes les instructions de sécurité et de fonctionnement avant d’utiliser l’appareil.

2. Veuillez conserver les instructions de sécurité et de fonctionnement pour pouvoir vous y reporter ultérieurement.

3. Tenez compte des avertissements. Respectez tous le avertissements figurant sur l’appareil et sur la notice d’utilisation.

4. Suivez les instructions. Suivez toutes les instructions relatives à l’utilisation et au fonctionnement.

5. Eau et humidité. N’utilisez pas cet équipement à proximité d’une baignoire,d’une bassine,d’un évier,d’une cuve à lessive,dans un sous-sol humide,près d’une piscine ou de toute autre source d’humidité.

6. Chariots et socles. Placez ce système uniquement sur un chariot ou sur un socle recommandé par le fabricant.

6a. L’ensemble appareil-chariot doit être déplacé avec précaution. Il peut basculer en cas d’arrêt brusque,de poussée excessive ou de parcours accidenté. 7. Montage au mur ou au plafond. Suivez scrupuleusement les recommandations du fabricant si vous décidez de fixer le système au mur ou au plafond. 8. Ventilation. Positionnez l’appareil de façon à ne pas obstruer sa ventilation.Ne le posez pas sur un lit,un canapé, un tapis ou autre surface similaire,car les ouvertures prévues pour la ventilation pourraient être bloquées.Ne le placez pas dans un meuble encastré (bibliothèque ou placard,par exemple) car cela risquerait également d’empêcher la circulation de l’air à travers les évents. 9. Chaleur. Eloignez l’appareil de toute source de chaleur :radiateurs,chauffe-eau,poêles,ou tout autre appareil électrique (y compris un amplificateur) produisant de la chaleur. 10. Alimentation électrique. Connectez l’appareil à une source de courant adéquate,en suivant les instructions de fonctionnement ou d’utilisation inscrites sur l’appareil. 11. Raccord à la masse ou polarisation. Ne touchez pas au dispositif de sécurité de raccordement à la masse et de polarité.Une fiche polarisée a une broche plus épaisse que l’autre.Une fiche de terre a trois broches :une pour le neutre,une pour la phase,une pour la terre.La broche de mise à la masse est prévue pour votre sécurité.Si la fiche fournie ne correspond pas à la prise de secteur, consultez un électricien et faites remplacer votre prise murale. 12. Protection du cordon d’alimentation. Placez les cordons d’alimentation électriques afin qu’on ne puisse pas marcher dessus ni les écraser. Prenez grand soin des cordons,en particulier au niveau des fiches,des prises murales et à la sortie de l’appareil. 13. Utilisez la prise du câble d'alimentation pour débrancher le produit de l'alimentation secteur.La prise du câble d'alimentation doit être accessible tout le temps.Utilisez l'interrupteur à la prise murale (si disponible) quand le produit n'est pas utilisé.

14. Nettoyage. Nettoyez l’appareil en suivant les recommandations du fabricant.

15. Lignes électriques. Une antenne externe doit être positionnée loin de lignes électriques

16. Mise à la masse d'antenne externe. Si une antenne externe est branchée à un tuner/recepteur,s'assurer que le système

d'antenne est mis à la masse pour fournir une protection contre les sauts de tension et les accumulations d'électricité statique. Au Etats Unis d'Amérique,voir article 810 du "National Electrical Code ANSI/NFPA 70" regardant les conditions d'installation.

17. Foudre. Débrancher cet appareil lors d'orage ou si l'appareil n'est pas utilisé pendant longtemps

18. Pénétration d’objets et de liquides. Ne pas laisser d'objets ou de liquids tomber dans le produit.Ne pas exposer le produit aux écoulements et aux éclaboussures.Ne pas poser de récipient contenant du liquide sur le produit.

19. Dégâts exigeant une réparation. Le système doit être confié à un réparateur agréé si:

a) le cordon d’alimentation électrique ou la fiche ont été endommagés, b) des objets sont tombés à l’intérieur ou un liquide a été répandu dans l’appareil, c) l’équipement a été exposé à la pluie, d) il ne semble pas fonctionner normalement ou présente un changement notoire de performance ou e) le système est tombé ou son boîtier a été endommagé. 20. Réparations. N’essayez en aucun cas de réparer ce système vous-mêmes.Conformez-vous aux instructions de fonctionnement. Toute intervention doit être confiée à un réparateur agréé.

Instructions de SecuritéDéclaration de conformité pour la CE Linn Products Ltd déclare que ce produit est conforme aux directives 73/23/CEE sur la basse tension et 89/336/CEE sur la compatibilité électromagnétique, modifiées par les directives 92/31/CEE et 93/68/CEE. La conformité du produit ainsi désigné aux clauses de la directive n° 73/23/CEE (sur la basse tension) est confirmée par le respect total de toutes les normes suivantes : Numéro de norme Date de publication Type d'essai EN60065 2002 Obligations générales Marquage Rayons dangereux Chauffage dans des conditions normales Danger de chocs électriques dans des conditions opérationnelles normales Critères d'isolement Conditions d'anomalie Robustesse mécanique Pièces raccordées à l'alimentation secteur Composants Dispositifs du type bornes Cordons électriques externes Raccordements électriques et fixations mécaniques Protection contre les chocs électriques Stabilité et dangers mécaniques Résistance au feu La conformité du produit désigné aux clauses de la directive n° 89/336/CEE (compatibilité électromagnétique) est confirmée par le respect total de toutes les normes suivantes : Numéro de norme Date de publication Type d'essai EN55013 2001 Emissions conduites EN55013 2001 Emissions absorbées EN55020 2002 Immunité Déclaration FCC REMARQUE: Cet équipement a été testé et déclaré conforme aux limitations prévues dans le cadre de la catégorie B des appareils numériques défini par la section 15 du règlement de la FCC.Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences gênantes en installation résidentielle.Cet équipement génère,utilise et diffuse des ondes radio,et s’il n’est pas installé ni utilisé en conformité avec les instructions dont il fait l’objet,peut causer des interférences gênantes avec les communications radio.Cependant,nous ne pouvons vous garantir qu’une interférence ne se produira pas dans une installation particulière. Si cet équipement produit des interférences graves,lors de réceptions radio ou télévisées qui peuvent être détectées en allumant et en éteignant l’équipement,vous êtes invités à les supprimer de plusieurs manières :

• Réorientez ou déplacez l'antenne de réception.

• Augmentez la distance séparant l’équipement et le récepteur.

• Connectez l’équipement à un circuit différent de celui du récepteur.

• Contactez votre revendeur ou un technicien radio/TV qualifié. iii Déclaration de conformité pour la CE et Déclaration FCCCopyright © Linn Products Limited. Linn Products Limited,Glasgow Road,Waterfoot,Eaglesham,Glasgow,G76 0EQ,Ecosse,Royaume-Uni. Tous droits réservés.Aucune partie de cette publication ne peut être reproduite,conservée dans un système de recouvrement ou transmise,sous quelque forme ou par quelque moyen que ce soit,électronique, mécanique,photocopie,enregistrement, ou autre,avant d'en avoir obtenu l'autorisation écrite préalable de son éditeur. Imprimé au Royaume-Uni. KLIMAX,Linn et le logo Linn sont des marques de fabrique déposées de Linn Products Limited.CHAKRA est une marque de fabrique de Linn Products Limited. NEUTRIK est une marque de fabrique déposée de NEUTRIK AG WBT est une marque de fabrique déposée de WBT-Industrie GmbH N° de demande d'enregistrement de concept en Grande-Bretagne 2080160 N° de brevet déposé en Grande-Bretagne 9812138.7 Ce manuel est fourni à titre d'informations uniquement, peut être modifié sans préavis et ne doit pas être interprété comme étant un engagement de la part de Linn Products Limited.Linn Products Limited n'accepte aucune responsabilité pour les erreurs ou inexactitudes éventuelles qui peuvent être présentes dans ce manuel. Linn Products Limited renonce à tout intérêt quant à la propriété des marques de fabrique et appellations commerciales, en dehors de celles qui lui appartiennent. Droits d'auteurs et remerciements ivIntroduction 2 Fonctions 3 A l'intérieur du KLIMAX CHAKRA 500 Twin 3 Coffret 3 Alimentation électrique 4 Circuits audio 6 Explication de CHAKRA 7 Courant de sortie et protection 7 Installation 9 Chaleur 9 Alimentation secteur 10 Fonctionnement 10 Alimentation secteur et performances 10 Alimentation secteur et puissance de sortie 10 Entrées et sorties 11 Fonctionnement 12 Généralités 12 Détection de signal 12 Protection 12 Caractéristiques Techniques 13 Garantie et après-vente 15 Instructions de Securité 17

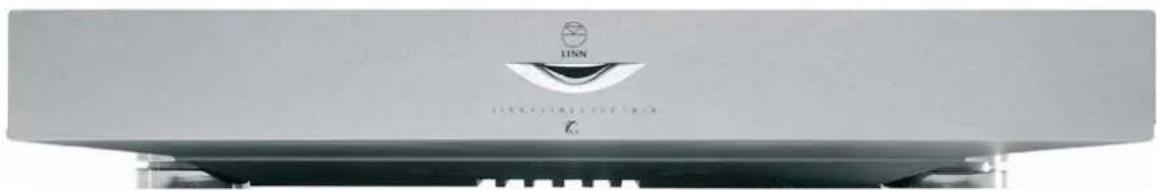

Table des Matières2 Introduction Chaque produit de la famille KLIMAX de Linn offre un ensemble qui combine des performances sonores exceptionnelles à une qualité de construction remarquable d'un bloc usiné,ainsi qu'un look des plus séduisants.Le KLIMAX CHAKRA 500 TWIN fait appel à des technologies évoluées de marques et exemplifie les efforts constants qu'effectue Linn pour réaliser des produits aux sons encore meilleurs.Tout simplement, il s'agit du meilleur amplificateur de puissance à deux canaux jamais produit par Linn,et nous sommes certains que ce KLIMAX CHAKRA 500 TWIN vous offrira de nombreuses années de plaisir d'écoute qui devrait s'accroire au fil des ans. Les chapitres suivants expliquent quelques-unes des technologies qui font que ce produit est vraiment spécial.Vous trouverez également,à la dernière partie de ce manuel,aux chapitres Installation et Utilisation, des consignes simples pour procéder à l'installation et à l'utilisation de cet ensemble.A l'intérieur du KLIMAX CHAKRA 500 Twin Coffret Le coffret du KLIMAX CHAKRA 500 Twin est réalisé par un usinage très précis,à partir de deux sections en alliage d'aluminium massif.Cet usinage s'effectue sur un centre d'usinage à axes multiples et à commandes informatisées et la découpe finale au niveau de la surface supérieure est réalisée par une machine à pointer et à aléser verticale suisse SIP,dont la stabilité et la précision sont inégalées.Ce coffret compact, mais néanmoins massif et lourd, protège et stabilise les composants électroniques internes,et constitue l'échangeur de chaleur qui dissipe la puissance en provenance des circuits des amplis.Deux cartes à circuits imprimés se trouvent dans ce coffret,de part et d'autre de l'échangeur de chaleur central.L'une de ces cartes reçoit l'alimentation électrique et l'autre les circuits son.Cet agencement,ainsi que la section du coffret en aluminium massif qui les sépare,garantit un très bon isolement entre les circuits son et l'alimentation électrique. Le coffret KLIMAX CHAKRA 500 Twin est compact et reflète notre intention de maintenir le trajet le plus court et le plus simple possible pour les signaux son. La mise en application de cette règle,de façon très stricte,permet d'obtenir des circuits très denses, qui produisent et reçoivent le niveau minimal absolu de parasites électriques.

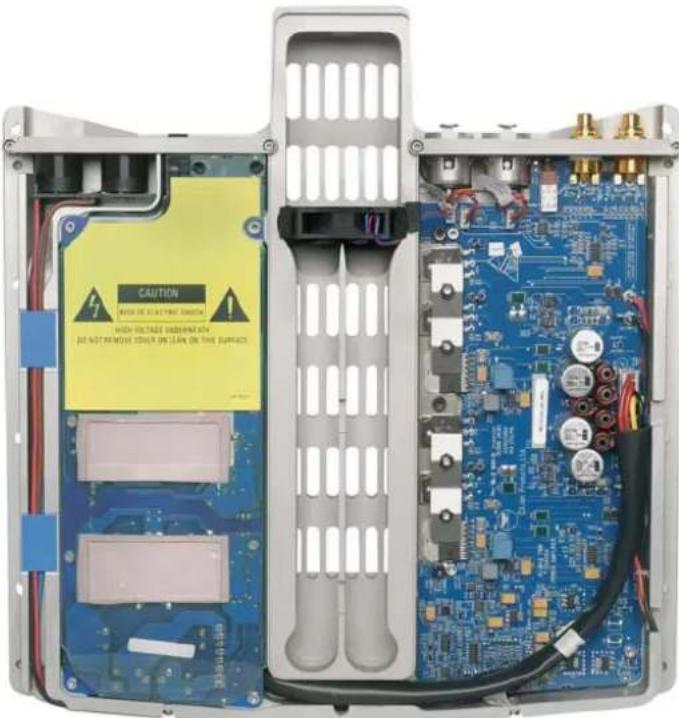

Fonctions4 Fonctions Alimentation électrique Dans la plupart des amplis de puissance,l'alimentation électrique se compose d'un gros transformateur, d'un redresseur et de condensateurs à réservoir, qui sont souvent aussi gros que le transformateur même. Les amplificateurs qui offrent les meilleures performances ont également des régulateurs de tension,qui maintiennent à un niveau constant le courant électrique en provenance des circuits des amplis, quelle que soit la tension d'entrée ou la charge de sortie.La taille de ces composants domine les dimensions de l'amplificateur et affecte le caractère "serré" du trajet suivi par les sons et,si des régulateurs de tension sont présents,la dissipation de puissance de l'amplificateur peut augmenter de 50%.Ce type d'alimentation électrique traditionnelle est simple,fiable, prévisible et tolère les surcharges.Il existe cependant des inconvénients :il est très volumineux et lourd,réagit lentement,est inefficace,crée des distorsions élevées au niveau de la puissance secteur, peut provoquer l'apparition de parasites électriques et acoustiques et nécessite un trajet relativement long et exposé des sons. Dans les amplificateurs KLIMAX,nous employons une technologie que nous avons mise au point et qui se sert de nos produits à faible puissance,depuis plusieurs années, et qui s'appelle "mode de commutation". Ce concept n'est pas nouveau.Il s'utilise dans les ordinateurs depuis les années 60.Cependant,son application à des appareils audio est en général considérée,au mieux,comme étant impropre. Les inconvénients potentiels du mode de commutation dans les appareils audio sont les parasites électriques,la forte complexité et une fiabilité potentiellement inférieure, ainsi que des obligations complexes en matière de certification,des problèmes d'étude et de conception et un coût technique élevé. Ce sont ces inconvénients qui font que le mode de commutation n'est pas inclus dans la plupart des équipements audio. Cependant,la technologie de l'alimentation électrique à mode de commutation offre des avantages potentiels :un ensemble compact,une grande efficacité,des réponses rapides,une bonne tolérance du courant d'entrée secteur, une bonne tolérance des charges,de faibles parasites acoustiques et,du fait d'une utilisation faible en matériaux,un caractère convivial sur le plan environnemental. Qu'est-ce que le mode de commutation ? Dans une alimentation électrique à mode de commutation,la tension secteur est filtré à l'arrivée puis est redressé,afin de donner une tension continue très élevé - en général,de l'ordre de 300 à 350 V c.c.,ce qui est beaucoup trop élevé pour faire fonctionner directement des circuits audio,et reste raccordé directement à l'alimentation secteur à l'arrivée. Cette tension élevée est écrêtée par des contacteurs à semi-conducteurs très rapides et vient s'appliquer à un petit transformateur qui convertit la tension pour la ramener à la valeur dont ont besoin les circuits électroniques,tout en garantissant la mise en place d'une barrière isolante de protection contre l'alimentation secteur.La taille d'un transformateur diminue au fur et à mesure que sa fréquence opérationnelle augmente ;par exemple,un transformateur qui fonctionne à la vitesse de 60 000 cycles par seconde,occupe un faible pourcentage de la taille d'un transformateur qui fonctionne à la fréquence secteur de 50 ou 60 cycles par seconde.5 Fonctions Quel est donc le problème ? Le premier problème est le fait qu'une alimentation électrique à mode de commutation soit beaucoup plus compliquée qu'un transformateur secteur (qui ne contient que quelques kilos de cuivre et de fer),un redresseur et plusieurs condensateurs de grande taille.Un modèle à mode de commutation contient des douzaines de composants,dont la plupart sont très délicats mais doivent cependant fonctionner de façon fiable en milieu électrique très hostile. Depuis plusieurs années,nous assurons la conception et la construction d'alimentations à mode de commutation destinées à nos lecteurs de CD, nos tuners,nos pré- amplis et des composants installés dans des ensembles pour plusieurs pièces, et nous pouvons aujourd'hui obtenir pour ces éléments une fiabilité plus importante que celle des transformateurs traditionnels qu'ils remplacent. Mais,pour cela,il faut faire preuve de persistance et de minutie,et employer un procédé de fabrication très homogène et de très haute qualité. Le deuxième problème,qui empêche la plupart des constructeurs d'envisager l'utilisation du mode de commutation pour les ensembles audio,est l'existence potentielle de parasites électriques à haute fréquence ou,pour être plus précis, comment éviter que les signaux haute fréquence ne se transforment en parasites électriques.L'ampleur de ce problème est tout à fait décourageante.Le signal haute fréquence appliqué au transformateur,s'il est raccordé à une antenne externe,perturberait la réception radio à des kilomètres à la ronde (n'essayez pas de le faire chez vous !).Il faut donc contrôler et réduire ce phénomène, afin qu'il respecte les réglementations légales internationales et qu'il empêche également toute création de parasites audibles ou mesurables avec des circuits audio,quels qu'ils soient. Cela ne se fait pas du jour au lendemain,mais il faut avoir de l'expérience,une ingénierie de précision et un contrôle de la qualité très vigilent.Les avantages potentiels sur le plan sonore du mode de commutation commencent à se révéler et peuvent être exploités que lorsque l'on a accompli tout cela. Mode de commutation - quelques renseignements divers Le transformateur du KLIMAX CHAKRA 500 Twin est inférieur à 40 mm (1,5 pouce) cube.Dans le KLIMAX CHAKRA 500 Twin,ce transformateur peut fournir 1 000 W (à 50/60 Hz, il ne pourrait fournir que 5 W). Les condensateurs à réservoir du KLIMAX CHAKRA 500 Twin sont à peu près de la taille d'un dé à coudre, mais ils donnent un meilleur filtrage que ceux qui sont de la taille d'une cannette de bière,et qui sont utilisés dans d'autres amplis très puissants. Les semi-conducteurs sont activés et désactivés en environ 20 ns (0.00000002 s).La protection des contacteurs contre les surcharges peut détecter une condition présentant un potentiel de destruction et protéger les contacteurs en moins d'une demi-microseconde(0.0000005 s). Linn a déposé un brevet pour protéger cette technique novatrice de contrôle du bruit,qui est utilisée dans l'alimentation électrique en mode de commutation du KLIMAX CHAKRA 500 Twin.6 Fonctions Circuits audio Chez Linn,du fait que nous nous efforçons sans cesse d'améliorer tout ce que nous faisons,nous nous servons de technologies appropriées pour parvenir à nos objectifs. Il y a eu un grand nombre de remarquables modèles d'amplificateurs tout au long de l'histoire de l'appareillage audio. Certains se servent de valves (tubes),d'autres de transistors bipolaires,et d'autres encore de transistors à effet de champ de type MOSFET.Certains fabricants ne jurent que par la Classe A, d'autre par la Classe AB,un ou deux par la Classe D,et bien d'autres se trouvent entre ces différentes classes. Deux modèles peuvent utiliser les mêmes composants, mais parvenir à des résultats totalement différents. Nous estimons,et nous en avons la preuve,que ce que vous faites avec les différentes parties de la technologie est toujours beaucoup plus important que la nature de cette technologie.Pour illustrer ce point,notre gamme actuelle d'amplis de puissance contient des modèles à transistors MOSFET, monolithiques,discrets et bipolaires.Nos tout derniers modèles monolithiques offrent un son meilleur que celui de nos modèles bipolaires discrets précédents. Nos tout derniers modèles bipolaires offrent une plus grande puissance et un meilleur son que ceux de nos premiers modèles monolithiques et bipolaires. Qu'avons-nous donc choisi pour le KLIMAX CHAKRA 500 Twin ? Depuis plusieurs années,nous concevons et construisons des amplificateurs de puissance qui se servent de dispositifs de puissance monolithiques (à puce unique). En principe,les circuits monolithiques constituent le moyen optimal de concevoir des circuits à trajectoire directe pour l'acheminement des signaux,à l'intérieur d'un ampli de puissance haute performance. Dans un modèle monolithique,tous les circuits audio nécessaires sont contenus dans quelques millimètres carrés de silicium, ce qui minimise la superficie des circuits et donne la trajectoire la plus courte possible pour l'acheminement des signaux,les rendant ainsi moins susceptibles aux parasites et permettant à cet amplificateur d'opérer à des vitesses plus élevées. Ils contiennent également des circuits dont la complexité n'est pas pratique dans un modèle discret et offrent des performances élevées grâce à des comportements étroitement contrôlés et présentant une grande homogénéité. Malheureusement,les investissements nécessaires pour concevoir et fabriquer ces puces donnent en général des coûts qui sont prohibitifs dans le cadre d'applications spécialisées à faible volume de production,comme c'est le cas des appareils audio de haut de gamme.C'est pour cela qu'ils sont plus souvent destinés à des applications de production en grande série, pour lesquelles les performances son ne sont pas le paramètre le plus important. Depuis un certain nombre d'années,Linn travaille en étroite collaboration avec un fabricant de micropuces,auquel elle fait confiance et,grâce au développement de ces rapports,nous avons pu utiliser des capacités exceptionnelles pour la conception d'une puce à fabrication en grande série,qui nous permet de réaliser le potentiel de cette technologie sans encourir des frais de production invraisemblablement élevés. En dehors de cela,les topologies monolithiques présentent un certain nombre d'autres défis sur le plan technique qui,bien qu'ils ne soient pas insurmontables,risquent d'affecter le potentiel d'un modèle.Le défi le plus important est celui du courant de sortie,qui est limité du fait du caractère compact des circuits et du procédé de fabrication des puces, entraînant en général des distorsions intempestives à des niveaux d'écoute élevés.Les modèles monolithiques ont en outre tendance à être moins robustes que les modèles discrets bien conçus.7 Fonctions Explication de CHAKRA La technologie monolithique s'utilise dans toute la gamme de produits Linn,à la fois sous forme de puces uniques ou de puces mises en parallèle pour augmenter la puissance de sortie.La topologie CHAKRA est l'accomplissement de plus de 5 ans de développement continu des circuits audio des amplificateurs monolithiques puissants de Linn ; cependant,le concept réel qui est devenu CHAKRA a été conçu au début, lors du développement du premier haut-parleur de surveillance professionnelle de Linn, qui avait besoin d'une puissance et de performances plus importantes que celles offertes par notre amplificateur de puissance de référence monolithique,le KLIMAX 500 Twin.Par conséquent, des travaux ont commencé pour mettre au point une solution en mesure d'offrir des performances précises et homogènes,même dans les applications de surveillance des plus exigeantes. La topologie CHAKRA utilise un groupe de transistors bipolaires de grande taille,qui servent de "boosters", c'est-à-dire de survolteurs,disposés autour d'un ensemble monolithique simple.Bien que cela ne constitue pas une nouvelle idée en elle-même, l'exécution par Linn du passage du monolithique au bipolaire est unique,et une demande de brevet a été déposée pour ce concept. Lorsque le courant de sortie est inférieur à quelques ampères,la totalité de la puissance de sortie vient de l'ensemble monolithique,ce qui maximise la vitesse et optimise les caractéristiques linéaires de ce modèle.A des courants de sortie plus élevés,les ensembles bipolaires fournissent la majorité du courant de sortie,ce qui permet au groupe monolithique de bien fonctionner dans les limites de ses capacités et de pouvoir corriger instantanément toute erreur possible.Même en présence de surcharges extrêmes,comme par exemple un court-circuit,le groupe monolithique ne fournit jamais plus qu'un faible pourcentage de son courant sûr de sortie,alors que des circuits séparés garantissent la protection des groupes bipolaires.Ainsi,CHAKRA dispose d'un courant sûr de sortie pratiquement illimité et offre une réponse en basse fréquence proche du courant continu, ce qui est vital pour exploiter la toute dernière technologie des graves contrôlés par servocommandes. Cette topologie est très compacte et réduit en fait la superficie des circuits et la longueur de la trajectoire suivie par les signaux,par rapport aux modèles précédents disposés en parallèle,et elle est également très efficace,car elle fonctionne à des températures plus basses que celles de tous les amplis précédents de Linn. Courant de sortie et protection Le KLIMAX CHAKRA 500 Twin a un simple circuit de protection par prise de décision :le courant de sortie est sûr ou il ne l'est pas.S'il ne l'est pas,l'amplificateur s'arrête instantanément pendant quelques secondes.Un courant de sortie qui n'est pas sûr,par définition, se situe à un niveau au-dessus d'un seuil spécifique pendant une durée donnée de temps,ou il s'agit d'un courant instantané qui dépasse un seuil absolu.Si ces deux conditions ne sont pas enfreintes, l'amplificateur fournit tout le courant que demande la charge. Ceci est très facile à déterminer - lorsque les circuits de protection se déclenchent,l'amplificateur s'arrête. L'une des questions les plus fréquemment posées sur un amplificateur de puissance porte sur son courant de sortie maximal. Il existe une bonne raison derrière cette question : en effet,il y a toujours un certain compromis entre la puissance de sortie,les caractéristiques techniques,la protection et le coût d'un amplificateur de puissance.Les caractéristiques techniques en matière de puissance de sortie (en 8 ohms) peuvent être augmentées en accroissant tout simplement légèrement les rails de l'alimentation électrique de l'amplificateur.8 Fonctions Mais que se passe-t-il alors avec une charge de 4 ohms ? L'amplificateur est-il maintenant en mesure de fournir le courant supplémentaire dont a besoin une charge de 4 ohms ou les alimentations électriques vont-elles s'effondrer (ou l'amplificateur va-t-il chercher à se protéger ?) La protection contre les courts- circuits peut s'obtenir très simplement,mais au détriment d'un fonctionnement accidentel,lorsque la charge du haut-parleur est réactive (ce qui est presque toujours le cas) au lieu d'être purement résistive (ce qui n'est presque jamais le cas). Il est possible d'augmenter le courant de sortie et la robustesse en augmentant le coût des transistors de sortie mis en parallèle,mais les circuits de pilotage peuvent-ils faire face à cette situation ? C'est sur ce plan que le courant de sortie s'avère intéressant.Cependant,l'affirmation que "plus égale mieux" n'est vraie que dans des limites très modestes et que l'on peut calculer.Une charge électrique,qu'il s'agisse d'une résistance,d'un condensateur,d'un inducteur,d'un haut-parleur ou d'un sèche-cheveux,prend une certaine quantité de courant,qui dépend de la tension qui vient s'appliquer sur ses bornes et de ses paramètres de fonctionnement.Bien que le courant que prélève une charge ne soit pas toujours totalement évident,en présence d'un signal non-sinusoïdal (comme la musique),il est facile de calculer sa valeur maximale possible et de la surveiller dans le cadre d'un fonctionnement réel. Si un amplificateur est en mesure de fournir cette quantité de courant à la charge spécifiée tout en maintenant sa sécurité et sa stabilité,et sans provoquer une baisse brutale de sa tension de sortie,cela suffit - la charge ne peut pas en prélever plus.La consommation de courant dépend de la tension appliquée.Si un amplificateur se protège en "limitant le courant",il va faire chuter sa tension de sortie si un courant excessif est demandé.Ceci n'est pas une bonne chose pour un amplificateur audio,au niveau du son, mais c'est chose courante.Si la limitation de courant ne se déclenche jamais en présence de conditions réelles,c'est une méthode sans danger et une bonne façon de protéger un amplificateur audio.Le problème est maintenant de savoir si la protection se déclenche ou pas. Ce doute persistant,bien que souvent non fondé, a provoqué quelques inquiétudes (et affirmations excessives) en ce qui concerne le courant de sortie d'un amplificateur. Le KLIMAX CHAKRA 500 Twin,comme tous les amplificateurs de Linn,est spécifié pour une charge de 4 ohms. Nous ne le faisons pas pour nous vanter d'une puissance de sortie plus importante,mais pour bien montrer que nos amplificateurs,de par leur conception et leurs caractéristiques techniques, sont bien conçus pour un fonctionnement dans des haut-parleurs de 4 ohms (et presque tous les haut-parleurs de Linn ont une impédance nominale d'entrée de 4 ohms).9 Installation Le KLIMAX CHAKRA 500 Twin est compact et,de ce fait,son installation est très simple, et permet son utilisation dans le cadre de systèmes comportant plusieurs amplificateurs de puissance élevée,alors que ce type d'installation ne serait pas pratique avec des amplificateurs de conception traditionnelle de puissance semblable,du fait de leur taille et de leur poids.Le système unique de montage au mur peut être utilisé pour minimiser l'intrusion du système audio dans l'espace vital,tout en offrant une bonne ventilation,en dissimulant le câblage et en mettant en valeur la beauté subtile du KLIMAX CHAKRA 500 Twin. Chaleur Le KLIMAX CHAKRA 500 Twin est un amplificateur très puissant.En dépit de l'efficacité de sa conception,il doit cependant dissiper une puissance considérable.Il comporte deux méthodes de refroidissement :la convexion naturelle et la convexion par air forcé.Ces deux méthodes ont besoin d'une alimentation importante en air de ventilation. Le refroidissement par convexion à air naturel fonctionne dans toutes les conditions d'écoute normale :de l'air réchauffé monte à la verticale par l'échangeur de chaleur central.La masse thermique importante du coffret absorbe pendant de courtes périodes une entrée à puissance élevée, avec une augmentation lente et faible de la température et la convexion naturelle par l'échangeur de chaleur la transfère à l'air. La convexion à air forcé offre un niveau supplémentaire de régulation de la température.Lors d'un fonctionnement,le ventilateur aspire de l'air frais à l'arrière de l'amplificateur et le chasse le long de l'échangeur de chaleur,de façon à ce qu'il sorte par l'avant,le haut et le bas sous forme d'air chaud.Une restriction du flux d'air ou un emploi "enthousiaste" de l'amplificateur risque de faire monter la température de fonctionnement et d'entraîner la mise en route du ventilateur interne.De par sa nature,le ventilateur fonctionne essentiellement comme un prolongement,dans une large mesure,des réglementations internationales de sécurité,qui exigent que les surfaces d'un produit que l'on peut toucher restent à une température relativement basse (les circuits proprement dits peuvent en fait fonctionner de façon fiable même lorsque le coffret devient trop chaud au toucher). Dans ces cas,lorsque la ventilation est très restreinte et (ou) lorsque l'on utilise l'amplificateur de façon très "enthousiaste",la température peut continuer de monter,en dépit des dispositifs de refroidissement très efficaces du KLIMAX CHAKRA 500 Twin et l'amplificateur peut même finir par s'arrêter complètement. Dans de tels cas,il va rester désactivé tant que la température n'aura pas baissé.Il s'agit d'une fonction de calcul qui garantit le fonctionnement de l'amplificateur en toute sécurité à tout instant,et il ne faut donc pas s'en inquiéter.Cependant,cela a tendance à provoquer certains inconvénients - la dernière chose que vous souhaitez lorsque vous donnez une soirée c'est que votre système audio s'arrête,et il vous faut donc vous assurer que cette installation dispose d'une bonne ventilation.10 Installation Alimentation secteur Fonctionnement Le KLIMAX CHAKRA 500 Twin a un dispositif AVS de sélection automatique de tension,ce qui lui permet de fonctionner de 90 à 253 V c.a.Il peut ainsi se brancher sur l'alimentation secteur n'importe où dans le monde et l'alimentation électrique interne effectuera un ajustement automatique en fonction de la tension d'alimentation.Lors d'une utilisation à une tension secteur inférieure à 140 V c.a.,deux secondes après la mise sous tension de l'amplificateur, l'alimentation électrique passe sur sa plage la plus basse. Alimentation secteur et performances L'alimentation électrique à mode de commutation du KLIMAX CHAKRA 500 Twin offre une excellente tolérance aux alimentations secteur de moins bonne qualité,ce qui lui permet d'offrir des performances proches de l'idéal,même lorsque les alimentations sont relativement corrompues. Il existe peut-être un avantage encore plus notable :contrairement aux amplificateurs de puissance traditionnels,il a un impact très faible sur l'alimentation secteur à l'arrivée. Contrairement à ce que l'on croit,un amplificateur sonore traditionnel endommage beaucoup plus l'alimentation secteur que tout autre appareil ménager, et la distorsion secteur introduite de cette façon peut avoir des effets négatifs sur les performances d'autres composants audio. Les amplificateurs de puissance à mode de commutation de Linn contournent ce problème et peuvent par conséquent améliorer le son de tous les autres composants du système. Alimentation secteur et puissance de sortie Pour tous les emplois normaux d'un système musical ou audiovisuel,la puissance de sortie "moyenne" réelle du KLIMAX CHAKRA 500 Twin est nettement inférieure à sa puissance nominale maximale de 200 W par canal,ce qui offre ainsi une marge considérable.Par exemple,un niveau d'écoute raisonnable a besoin d'une sortie moyenne d'environ 1 W par canal,et un niveau d'écoute très "enthousiaste" se situerait en moyenne aux environs de 40 W par canal. Avec la plupart des haut-parleurs,2 sorties de 40 W donneraient un niveau sonore se situant entre 100 et 110 dBA,ce qui est une puissance considérable (en termes réels, cela correspond approximativement au volume d'une "soirée très animée"). La sortie continue maximale du KLIMAX CHAKRA 500 Twin se situe à un niveau que très peu de haut- parleurs (ou de filtres crossover) pourraient supporter pendant plus de quelques secondes. Et un tweeter typique,par exemple,ne pourrait le faire que pendant une fraction de seconde, avant que sa bobine vocale ne soit vaporisée.Tout cela signifie que,même si les mesures "en laboratoire" peuvent montrer une puissance d'entrée de près de 1 000 W, avec une entrée à tonalité constante et une puissance nominale maximale,ce niveau est très loin d'être atteint lors d'un fonctionnement réel.A condition d'avoir une ventilation adéquate,cet amplificateur va fonctionner de manière continue dans n'importe quel système musical ou audiovisuel,à un niveau de puissance réaliste. Lorsque la tension d'alimentation secteur est faible (100 à 115 V),il convient cependant de noter que,lorsqu'on utilise la charge maximale et un générateur de signal au niveau de son entrée,le fusible secteur risque de griller car l'alimentation secteur de tension plus faible n'est pas en mesure de fournir à l'amplificateur une puissance suffisante en toute sécurité,pour maintenir sa puissance maximale de sortie en continu.11 Installation Bien qu'il soit extrêmement improbable que le fait que vous n'arriviez pas à obtenir la puissance maximale de votre KLIMAX CHAKRA 500 Twin vous posera un problème, si vous vivez dans une région du monde qui exploite une tension secteur des plus faibles,l'installation d'une alimentation secteur de 200 V ou plus pour cet appareil risque d'être bénéfique en ce qui concerne les performances.En effet,outre le fait de donner à votre amplificateur la possibilité d'atteindre la puissance maximale nominale de sortie (ce qui entraînerait simultanément la fusion de chaque groupe de pilotage de votre système de haut-parleurs et (ou) des effets néfastes pour votre ouïe),il y a de grandes chances que votre système produira un son meilleur. Si vous décidez de faire cet effort,envisagez d'utiliser un nouveau câblage en mesure de fonctionner à 200 V (pour les pays qui ont une tension secteur de 100 V) ou à 230 V (pour les pays qui ont une tension secteur de 115 V). Tout le câblage secteur doit être mis en place par des professionnels et respecter les normes locales en vigueur. Entrées et sorties Le KLIMAX CHAKRA 500 Twin a des entrées asymétriques et des entrées symétriques, qui sont sélectionnées à l'aide d'un commutateur sur le panneau arrière. Utilisez celle qui convient à votre choix de pré-ampli et de câblage.La DEL va s'éclairer pour indiquer que vous avez choisi des entrées asymétriques.Les deux signaux font l'objet d'un écho,qui sort par la prise "line out" (sortie de ligne) asymétriques ce qui permet de brancher en série une série d'amplificateurs.Ce commutateur n'entraîne pas le passage direct du signal son, mais envoie à la place un signal de commande à des contacteurs à semi-conducteurs sans distorsion Les connecteurs de sortie standard sont du type prises femelles de haut-parleurs NEUTRIK® à 4 contacts. Chaque connecteur a deux connexions "chaudes" et deux "froides",ce qui simplifie le branchement de deux câbles de haut-parleurs par connecteur.L'ensemble NEUTRIK® a été choisi pour sa qualité et l'intégrité de ses connexions,sa compacité et l'homologation de normes internationales de sécurité. Le KLIMAX CHAKRA 500 Twin est également proposé avec des connexions à barrettes adhérentes de haute qualité.Généralités Le fonctionnement du KLIMAX CHAKRA 500 Twin est d'une grande simplicité. La luminosité du témoin bleu diminue lors de la première mise sous tension puis reste en veilleuse lors que le KLIMAX CHAKRA 500 Twin est dans le mode de veille.Dès détection d'un signal d'entrée,l'amplificateur est activé et le témoin s'éclaire pour signaler cet état. Détection de signal En l'absence de tout signal d'entrée musicale,le KLIMAX CHAKRA 500 Twin revient au mode de veille à faible consommation de courant au bout d'une vingtaine de minutes.Le détecteur de signal est très sensible et attend environ une seconde avant de mettre l'amplificateur sous tension,afin d'être certain que le signal est bien réel et qu'il ne s'agit pas uniquement d'un parasite.Le seuil de détection,après avoir effectué de nombreuses installations,s'est avéré en fait un bon compromis entre la sensibilité aux signaux de faible niveau et la protection contre les parasites. Cependant,le niveau de sifflement résiduel en provenance des pré-amplis phonos à des réglages de volume modérés,est parfois suffisant pour déclencher le détecteur de signal.Si cela se produit,il est possible d'éviter ce problème en coupant le son du pré-ampli ou en réduisant son volume après utilisation.De même,s'il y a un ronflement sonore en provenance des haut-parleurs,il risque d'y avoir un bruit suffisant pour déclencher le capteur de signal.Essayez d'éliminer la source de ce ronflement,car ceci est essentiel pour que votre système donne les meilleurs résultats possibles au niveau sonore. Protection Si l'amplificateur doit se protéger,il s'arrête et réduit la luminosité du témoin.Il n'y a pas de limitation de courant de moitié - soit l'amplificateur fait ce qu'on attend de lui,soit il s'arrête complètement. Il est peu probable que vous ayez à subir un arrêt complet de cet amplificateur.Si c'est le cas et si cet arrêt se prolonge pendant plusieurs secondes,cela indique probablement l'existence d'une surchauffe et il faudra alors plusieurs minutes de refroidissement pour remédier à ce défaut ; cela peut également indiquer une surcharge persistante (par exemple,l'un des composants raccordés à l'amplificateur présente une défaillance permanente).Si le fonctionnement normal n'est pas rétabli au bout d'une dizaine de minutes, essayez de débrancher l'appareil de l'alimentation secteur pendant une trentaine de minutes puis essayez de le remettre en route. S'il ne fonctionne toujours pas,consultez votre revendeur qui pourra examiner votre système afin de déterminer l'origine du problème. Nous vous souhaitons de nombreuses années de bonne écoute. De la part de toute l'équipe KLIMAX CHAKRA 500 Twin de Linn.

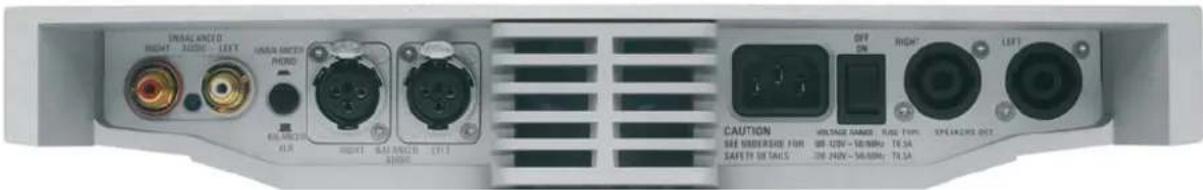

Fonctionnement13 Caractéristiques Techniques Généralités Dimensions 350 mm (l),355 mm (p),60 mm (h) (W 13.8", D 13.9", H 2.3") Poids 9 kg (19,84 lbs) Protection Pouvoir de coupure des fusibles 250 V,T6,3 A Plage de tensions secteur d'entrée 90 à 126 V c. a. 200 à 253 V c. a. Plage de fréquences secteur 50-60 Hz Puissance maximale d'entrée 1000 W Puissance d'entrée opérationnelle type 30 W Puissance dans le mode de veille <13 W Caractéristiques de l'amplificateur Connecteurs d'entrée : Asymétriques (commutateur activé) Prise femelle phono WBT® Symétriques (commutateur désactivé) Prise femelle XLR Brochages : Phono Interne :chaud Externe :froid XLR Broche 1 :0 V Broche 2 :chaud Broche 3 :froid Gain Asymétriques 28,6 dB Symétrique 22,6 dB Impédance d'entrée : Asymétriques 7,8 k Ω Symétrique 7,8 k Ω14 Caractéristiques Techniques Niveau d'entrée pour l'écrêtage : Asymétriques 1.05 V eff. Symétrique 2.1 V eff. Seuil de détection de signal > 100 uV Connecteurs de sortie : Standard NEUTRIK® En option Barrettes adhérentes Puissance de sortie 200 W eff.en 4 Ω 100 W eff.en 8 Ω Tolérance de charge Stabilité inconditionnelle en présence de toutes les charges de haut-parleurs Distorsion des harmoniques <0.01 % Réponse en fréquence 5.3 H à 37 kHZ (- 3 dB) Tension de sortie de pointe 40 V Options et accessoires :

• Système à montage mural • Système à crossover • Bornes de sortie à barrettes adhérentes15 Garantie et Après-Vente Cet appareil est garanti en conformité avec les termes et conditions en vigueur dans le pays d'achat et vos droits statutaires ne sont pas limités. Outre les droits statutaires que vous pouvez avoir, Linn s'engage à remplacer les pièces qui tombent en panne à la suite d'un défaut de fabrication.Pour nous aider,demandez à votre revendeur Linn les détails du programme de garantie Linn en vigueur dans votre pays. Aux Etats-Unis,dans certains pays d'Europe et dans certains autres marchés,les clients qui enregistrent leur achat auprès de Linn peuvent parfois bénéficier d'une prolongation de garantie.Vous trouverez une carte d'enregistrement de garantie avec votre appareil.Faites-la tamponner par votre revendeur et renvoyez-la chez Linn dès que possible. En variante,vous pouvez enregistrer votre garantie en ligne à www.linn.co.uk. AT TENTION La maintenance et le démontage non-autorisés de votre appareil annulent la garantie du fabricant.Cet appareil ne contient aucune pièce pouvant être réparée par l'utilisateur. Pour obtenir des renseignements sur l'entretien du produit,adressez-vous aux revendeurs Linn et à eux seulement. Support technique et information Adressez toutes vos demandes de renseignements relatives au support technique et aux appareils soit à votre revendeur, soit à l'un des bureaux de Linn ci contre. Vous pourrez trouver les détails de votre revendeur/distributeur local sur le site internet de Linn : www.linn.co.uk IMPORTANT ■ Conservez un exemplaire du bordereau de vente comme preuve de la date d'achat du produit. ■ N'oubliez pas d'assurer votre appareil pendant les transports ou les expéditions en cas de réparation.Linn Products Limited Glasgow Road Waterfoot Eaglesham Glasgow G76 0EQ Ecosse,Royaume-Uni Téléphone :[phone] Fax :[phone] Service d'assistance téléphonique :0500 888909 E-mail :[e-mail] Site internet :http://www.linn.co.uk Linn Incorporated 8787 Perimeter Park Boulevard Jacksonville FL 32216 Etats-Unis Téléphone :[phone] Fax :[phone] Service d'assistance téléphonique :888-671-LINN E-mail :[e-mail] Site internet :http://www.linninc.com Linn Deutschland GmbH Albert-Einstein-Ring 19 22761 Hamburg Allemagne Téléphone :[phone] Fax :[phone] E-mail :[e-mail] Site internet :http://www.linn.co.uk

Garantie et Après-VentePack 974/EF
