Type de produit	Récepteur stéréo / Amplificateur de puissance stéréo
Marque	Linn
Modèle	LK 2
Dimensions (L x P x H)	320 mm x 325 mm x 80 mm
Poids	7 kg
Alimentation secteur	115 V / 230 V / 100 V (version japonaise) - sélectionnable
Puissance de sortie (8 Ω)	62 W par canal
Puissance de sortie (4 Ω)	85 W par canal
Impédance d'entrée	10 kΩ
Réponse en fréquence (-3 dB)	10 Hz – 70 kHz
Gain	28,6 dB (x27)
Consommation en veille	<5 W
Consommation maximale	350 W
Protection	Contre surchauffe et surcharge (arrêt automatique)
Mise en marche automatique	Détection de signal (seuil >150 μV)
Fonction veille	Automatique après 10-20 min sans signal
Bi-câblage	Possible via deux paires de bornes
Entrées audio	2 entrées ligne (RCA)
Sorties audio	2 sorties ligne (RCA) pour montage en chaîne
Homologations	CE, FCC classe B
Entretien	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Fusible	Fusible 5 A (BS1362) pour version UK ; fusible secteur selon tension locale
Accessoires fournis	Cordon secteur, câbles RCA, fusibles de rechange, bornes haut-parleur

FOIRE AUX QUESTIONS - LK 2 Linn

Comment brancher l'amplificateur LK 2 ?

Branchez le cordon secteur fourni à une prise murale adaptée. Reliez la source audio (préamplificateur, etc.) aux entrées ligne à l'aide de câbles RCA. Raccordez les haut-parleurs aux bornes de sortie en respectant la polarité. Pour le bi-câblage, utilisez les deux paires de bornes.

Que faire si l'amplificateur surchauffe ?

L'amplificateur s'arrête automatiquement en cas de surchauffe et le voyant devient rouge. Laissez-le refroidir (environ 30 secondes). Améliorez la ventilation autour de l'appareil en éloignant les obstacles ou en le déplaçant dans un endroit mieux aéré. Si le problème persiste, consultez un revendeur agréé.

Comment fonctionne la mise en marche automatique ?

Le LK 2 détecte la présence d'un signal audio en entrée (seuil >150 μV). Dès qu'un signal est présent, l'amplificateur s'allume et le voyant devient vert. Après 10 à 20 minutes sans signal, il repasse en veille (voyant rouge). Vous pouvez régler la sensibilité du détecteur via le potentiomètre à l'arrière.

Puis-je bi-câbler mes haut-parleurs ?

Oui, le LK 2 dispose de deux paires de bornes de sortie par canal (une pour les aigus, une pour les graves/médiums). Séparez les ponts si présents et reliez chaque borne à l'entrée correspondante du haut-parleur. Le bi-câblage améliore la séparation des signaux et les performances sonores.

Comment remplacer le fusible secteur ?

Débranchez l'appareil. Localisez le porte-fusible près de l'entrée secteur. Ouvrez-le (par exemple avec un tournevis à lame plate). Remplacez le fusible par un modèle identique : 3,15 A pour 230 V, 6,3 A pour 115 V ou 100 V. Refermez le porte-fusible. Si le nouveau fusible saute immédiatement, contactez un technicien.

Quelles sont les dimensions et le poids du LK 2 ?

Les dimensions sont de 320 mm de largeur, 325 mm de profondeur et 80 mm de hauteur. Le poids est d'environ 7 kg.

Quelle est la puissance de sortie réelle ?

Sous 8 ohms, le LK 2 délivre 62 watts par canal. Sous 4 ohms, il délivre 85 watts par canal. Cette puissance est suffisante pour la plupart des enceintes domestiques de taille moyenne.

Comment nettoyer l'appareil ?

Débranchez l'amplificateur du secteur. Utilisez un chiffon doux et sec pour enlever la poussière et les traces de doigts. N'utilisez jamais de produits de nettoyage ménagers, d'alcool ou de solvants. Évitez que du liquide pénètre à l'intérieur.

Que faire si le fusible saute à plusieurs reprises ?

Si le fusible saute une seconde fois, cela indique un défaut interne. Cessez d'utiliser l'appareil et contactez un revendeur agréé Linn pour une réparation. N'essayez pas de remplacer le fusible par un modèle de calibre supérieur, cela pourrait endommager l'amplificateur.

Puis-je utiliser plusieurs amplificateurs LK 2 ensemble ?

Oui, vous pouvez chaîner plusieurs LK 2 grâce aux sorties ligne. Branchez la sortie ligne du premier ampli sur l'entrée ligne du second. Cela permet d'augmenter la puissance totale (bi-amplification ou tri-amplification) en utilisant des filtres actifs. Consultez votre revendeur pour les configurations adaptées.

MODE D'EMPLOI LK 2 Linn

Consignes importantes de sécurité

Explication des symboles employés dans ce manuel et sur ce produit :

Ce symbole a pour but de signaler à l'utilisateur la présence dans le coffret de tensions dangereuses non isolées qui sont d'une amplitude suffisante pour provoquer un choc électrique.

Ce symbole a pour objectif de signaler à l'utilisateur la présence dans les manuels d'instructions et d'entretien d'informations importantes sur l'entretien et la maintenance.

ATTENTION

POUR REDUIRE LES RISQUES DE CHOC ELECTRIQUE, NE PAS RETIRER LE COUVERCLE.

NE CONTIENT PAS DE COMPOSANTS QUE L'UTILISATEUR PEUT REPARER.

CONFIER L'ENTRETIEN COURANT A UN PERSONNEL QUALIFIE.

WARNING: SHOCK HAZARD. DO NOT OPEN.

AVIS : RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR.

Cet appareil est équipé d'une prise secteur à câblage fixe qui est conçue pour le pays de l'utilisateur.

Pour obtenir des conducteurs secteur de rechange, adressez-vous à votre revendeur Linn.

S'il vous faut changer la prise secteur, débarrassez-vous en avec précaution.

Une prise secteur dont les conducteurs sont à nu est dangereuse si vous la branchez dans une prise femelle sous tension.

Raccordez le fil marron à la broche d'alimentation sous tension (phase). Raccordez le fil bleu à la broche d'alimentation neutre.

Raccordez le fil vert/jaune à la broche d'alimentation de mise à la terre (masse).

En cas de doute, veuillez contacter votre revendeur ou un électricien compétent.

CONSIGNES GÉNÉRALES DE SÉCURITÉ

1. Lire les consignes. Lire les consignes de sécurité et de fonctionnement avant de faire fonctionner cet appareil.

2. Conserver les consignes. Conserver les consignes de sécurité et de fonctionnement à titre de référence future.

3. Respecter les avertissements. Respecter tous les avertissements sur l'appareil et dans les consignes de fonctionnement.

4. Respecter les consignes. Respecter toutes les consignes de fonctionnement et d'utilisation.

5. Eau et humidité. Ne pas se servir de cet appareil à proximité d'eau comme, par exemple, une baignoire, un lavabo, un évier, un bac à laver, une cave humide ou une piscine et des ensembles similaires.

6. Chariots et supports. Utiliser uniquement un chariot ou support recommandé par le fabricant.

6a. Utiliser avec précaution un ensemble appareil et chariot. Des arrêts brutaux, une force excessive et des surfaces irrégulières peuvent renverser un ensemble appareil et chariot.

1. Fixation sur cloison ou plafond. Monter cet ensemble sur une cloison ou un plafond en respectant les recommandations du fabricant.

2. Ventilation. Implanter cet appareil à un emplacement ou une position qui n'en gêne pas la ventilation. Par exemple, il ne faut pas placer cet appareil sur un lit, sofa, tapis ou surface similaire qui risque de bloquer les ouvertures de ventilation ou le placer dans une installation déjà fabriquée comme, entre autres, une bibliothèque ou un placard qui risque de gêner la circulation de l'air au niveau des ouvertures de ventilation.

3. Chaleur. Placer cet appareil à l'écart des sources de chaleur comme, par exemple, des radiateurs, groupes de chauffage, fours ou autres appareils (y compris des amplificateurs) qui produisent de la chaleur.

4. Sources électriques. Brancher cet appareil sur une source d'alimentation électrique du type décrit dans le mode d'emploi ou indiqué sur l'appareil.

5. Mis à la masse ou polarisation. Ne pas annuler les précautions prises pour mettre à la masse ou polariser l'alimentation électrique de cet appareil.

6. Protection du cordon d'alimentation électrique. Faire passer les cordons électriques par des points où ils ne risquent pas d'être piétinés et où ils ne risquent pas d'être coincés par des articles disposés au-dessus d'eux ou contre eux, en prêtant une attention toute particulière aux cordons électriques au niveau des prises mâles, au niveau des prises murales et à leur point de sortie de l'appareil.

7. Prise de raccordement de protection. A titre de sécurité, cet appareil est équipé d'une prise de raccordement qui contient une protection contre les surcharges. Consulter, dans le mode d'emploi, les consignes de réglage et de remplacement de cette prise. S'il faut remplacer cette prise, vérifier que l'article de recharge offre la même protection contre les surcharges que l'original.

8. Nettoyage. Débranchez votre l'appareil de l'alimentation secteur avant de le nettoyer. Servez-vous d'un tissu doux et sec pour enlever la poussière et les marques de doigts. N'utilisez jamais de produits de nettoyage ménager sur l'unité.

9. Lignes électriques. Disposer une antenne externe à l'écart des lignes électriques.

10. Mise à la masse de l'antenne externe. Si une antenne externe est raccordée au syntoniseur/récepteur, vérifier que le circuit de cette antenne est mis à la masse afin de bénéficier d'une certaine protection contre les sautes de tension et l'accumulation d'électricité statique. Aux Etats-unis, consulter l'article 810 du Code Electrique National, ANSI/NFPA 70, qua aux critères d'installation.

11. Périodes d'inactivité. Débrancher le cordon d'alimentation secteur de la prise femelle lorsque cet appareil doit rester inactif pendant longtemps.

12. Pénétration d'objets et de liquides. Ne pas laisser d'objets ou de liquids tomber dans le produit. Ne pas exposer le produit aux écoulements et aux éclaboussures. Ne pas poser de récipient contenant du liquide sur le produit.

13. Réparation à la suite d'endommagement. Confier la réparation de cet appareil à un électricien qualifié si :

a) Le cordon ou la prise électrique est endommagé.

b) Des objets ou un liquide sont tombés dans cet appareil.

c) Cet appareil a été soumis à la pluie.

d) Cet appareil ne semble pas fonctionner normalement ou a un fonctionnement nettement différent.

e) Cet appareil a fait une chute ou son boîtier est endommagé.

1. Entretien courant. Ne pas chercher à effectuer des opérations d'entretien courant qui ne sont pas décrites dans le mode d'emploi. Confier toutes les autres opérations d'entretien courant à un personnel qualifié.

LES UTILISATEURS BRITANNIQUES DOIVENT LIRE CES IMPORTANTES CONSIGNES DE SÉCURITÉ.

Remplacement des fusibles

Cet appareil est équipé d'une prise secteur à câblage fixe de 13 A. Cette prise contient un fusible de 5 A. Si ce fusible saute, le remplacer en procédant comme suit :

a) Tirer sur le couvercle/support rouge du fusible.
b) Retirer et mettre au rebut le fusible qui a sauté.
c) Mettre un fusible neuf agréé de 5 A conforme à la norme britannique BS1362 dans le support puis enfoncer de nouveau ce support dans la prise.

Vérifier que le couvercle du fusible est toujours en position. Si ce couvercle manque, ne pas utiliser la prise. Contactez votre revendeur Linn pour obtenir un couvercle de fusible de rechange.

Les fusibles assurent une protection contre les incendies mais pas contre les chocs électriques.

Remplacement de la prise secteur

S'il faut remplacer votre prise secteur et si vous avez les compétences nécessaires pour le faire, procédez comme suit. En cas de doute, contactez votre revendeur Linn ou un électricien compétent.

a) Débrancher la prise de l'alimentation secteur.
b) Trancher le câble de cette prise et se débarrasser de cette dernière en faisant très attention. Une prise secteur dont les conducteurs sont à nu est dangereuse si vous la branchez dans une prise femelle sous tension.
c) Monter uniquement une prise secteur de 13 A agréée en conformité avec la norme britannique BS1363A et équipée d'un fusible de 5 A.

d) La couleur de chaque fil du câble ou une lettre est gravée aux points de raccordement de la plupart des prises de qualité.

Fixer soigneusement chaque fil sur son point de raccordement. Le fil marron doit aboutir à la broche de phase, le fil bleu à la broche neutre et le fil vert/jaune à la broche de mise à la terre.

e) Avant de remettre le couvercle de la prise, s'assurer que la retenue du câble immobilise la gaine externe du câble et que les fils sont bien branchés.

AVERTISSEMENT

Remplacement du fusible

Si le fusible secteur saute, le remplacer par un composant équivalent. Le porte-fusible se trouve sous la prise femelle d'alimentation secteur. Pour remplacer le fusible, débrancher l'appareil de l'alimentation secteur. Utiliser un tournevis à lame plate pour déposer et remplacer le fusible. Si le fusible saute une deuxième fois, cela indique la présence d'une anomalie dans l'appareil. Contactez votre revendeur.

Pouvoir de coupure du fusible. Consulter les caractéristiques techniques.

Plage opérationnelle de la tension secteur. Consulter les caractéristiques techniques.

Avertissement !! Le branchement en 230 V d'un appareil conçu pour un fonctionnement en 115 V risque de détruire l'alimentation électrique.

Déclaration de conformité pour la CE

Linn Products Ltd déclare que ce produit est conforme aux directives 73/23/CEE sur la basse tension et 89/336/CEE sur la compatibilité électromagnétique, modifiées par les directives 92/31/CEE et 93/68/CEE.

La conformité du produit ainsi désigné aux clauses de la directive n° 73/23/CEE (sur la basse tension) est confirmée par le respect total de toutes les normes suivantes :

Numéro de norme Date de publication Type d'essai

EN60065	1998	Obligations	générales
			Marquage
			Rayons dangereux
			Chauffage dans des conditions normales
			Danger de chocs électriques dans des conditions opérationnelles normales
			Critères d'isolement
			Conditions d'anomalie
			Robustesse mécanique
			Pièces raccordées à l'alimentation secteur
			Composants
			Dispositifs du type bornes
			Cordons électriques externes
			Raccordements électriques et fixations mécaniques
			Protection contre les chocs électriques
			Stabilité et dangers mécaniques
			Résistance au feu

La conformité du produit désigné aux clauses de la directive n° 89/336/CEE (compatibilité électromagnétique) est confirmée par le respect total de toutes les normes suivantes :

Numéro de norme Date de publication Type d'essai

EN55013	2001	Emissions	conduites
EN55013	2001	Emissions	absorbées
EN55020	2002	Immunité

Déclaration FCC

REMARQUE:

Cet équipement a été testé et déclaré conforme aux limitations prévues dans le cadre de la catégorie B des appareils numériques défini par la section 15 du règlement de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences gênantes en installation résidentielle. Cet équipement génère, utilise et diffuse des ondes radio, et s'il n'est pas installé ni utilisé en conformité avec les instructions dont il fait l'objet, peut causer des interférences gênantes avec les communications radio. Cependant, nous ne pouvons vous garantir qu'une interférence ne se produira pas dans une installation particulière.

Si cet équipement produit des interférences graves, lors de réceptions radio ou télévisées qui peuvent être détectées en allumant et en éteignant l'équipement, vous êtes invités à les supprimer de plusieurs manières :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance séparant l'équipement et le récepteur.
• Connectez l'équipement à un circuit différent de celui du récepteur.
• Contactez votre revendeur ou un technicien radio/TV qualifié.

Sommaire

Introduction 1

Le modèle LK85/140 et la musique ...... 2

Programmationdu modèleLK85/140 5

Déballage 5

Positionnement......6

Branchement 7

Fonctionnement......8

Protection....9

Garantie et après-vente 10

Renseignementstechniques 11

Caractéristiques techniques 11

Index 13

Droits d'auteur et remerciements

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, mémorisée, sous quelque forme et de quelque façon que ce soit, par procédé électronique ou mécanique, par photocopie, par enregistrement ou par toute autre méthode, sans l'accord préalable de l'éditeur.

Imprimé au Royaume-Uni.

LK85 et LK140 sont des marques de Linn Products Limited.

Les renseignements que contient ce manuel sont fournis à titre d'information uniquement, peuvent être modifiés sans préavis et ne doivent pas être considérés comme un engagement pris par Linn Products Limited. Linn Products Limited n'accepte aucune responsabilité pour les erreurs ou inexactitudes qui peuvent apparaître dans ce manuel.

Numéro de référence : PACK 326

Ce manuel a été réalisé par Human-Computer Interface Ltd, Cambridge, Angleterre.

Introduction

Nous pensons que la musique de qualité n'est pas un luxe mais une nécessité et, chez Linn, nous avons passé près de deux décennies à faire en sorte que notre clientèle bénéficie de la meilleure expérience possible quant à la musique qu'elle adore. En d'autres termes, nous prenons avec sérieux la musique et c'est pour cela que nous nous efforçons de créer des appareils hi-fi qui établissent les normes les meilleures afin de donner vie à la musique chez vous.

En écoutant votre nouveau système hi-fi Linn, vous devriez atteindre un niveau digne d'une performance en direct, ou presque. En faisant de l'amplificateur de puissance stéréo LK85/140 la base de votre système hi-fi Linn, vous pouvez écouter chez vous une superbe performance en direct. Une fois installé et en marche, cet amplificateur vous offrira une expérience sonore qui n'a pas son pareil et, nous en sommes certains, que vous allez apprécier à de très nombreuses reprises.

Pour cela, il vous faut savoir comment profiter au mieux de votre amplificateur Linn et c'est là que ce manuel entre en jeu. Dans les pages suivantes, vous trouverez tous les renseignements dont vous avez besoin pour programmer votre LK85/140 et pour vous en servir en obtenant les meilleurs résultats possibles.

Le modèle LK85/140 et la musique

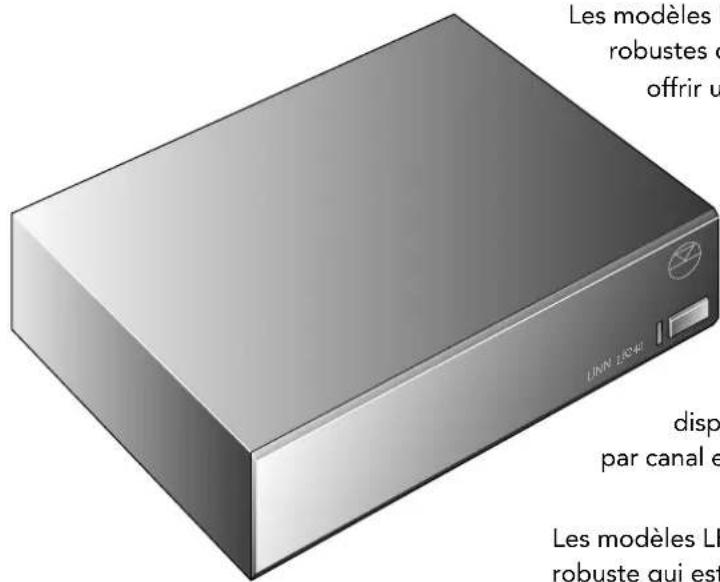

LiNN 2.0040 Les modèles L robustes d offrir u disp par canal e Les modèles L robuste qui est

Les modèles LK85 et LK140 sont des amplificateurs puissants et robustes conçus pour un emploi des plus conviviaux et pour offrir un son des plus purs.

Vous pouvez créer exactement le système qu'il vous faut, en employant un ou plusieurs amplificateurs LK85/LK140. Le LK85 offre 85 W par canal en 4 Ω ou 62 W par canal en 8Ω et constitue donc la solution idéale dans des pièces de taille moyenne. En variante, le modèle LK140 met une puissance supplémentaire à votre

disposition car il offre 140 W par canal en 4Ω ou 95 W par canal en 8 Ω.

Les modèles LK85/140 sont livrés dans un coffret compact et robuste qui est fait pour durer et s'empile très simplement sur d'autres appareils Linn. Cet amplificateur, de par sa conception, se met automatiquement en marche dès qu'il détecte la présence d'un signal sonore et s'arrête tout automatiquement et passe dans le mode de veille dès qu'il n'y a plus de signal sonore. Vous pouvez donc le laisser sous tension car il ne consomme dans ce cas qu'un courant minimal. Un témoin lumineux du panneau avant reste allumé en rouge lorsque cet amplificateur est dans le mode de veille et vire au vert dès que cet appareil se met en route ; un simple coup d'oeil vous permet ainsi d'identifier l'état opérationnel de cet ensemble.

Si vous ne comptez pas vous servir du modèle LK85/140 pendant une période prolongée, nous vous recommandons de le mettre hors circuit en utilisant l'interrupteur secteur du panneau avant.

Le LK85/140 qui vous est remis bénéficie d'une protection complète contre les surcharges de courant et contre les surchauffes, s'arrête automatiquement pour ne pas s'abîmer et pour ne pas endommager d'autres appareils Linn et se remet en marche dès qu'il n'y a plus de risque.

Le LK85/140 a un accouplement direct et est piloté par des servocommandes afin d'offrir le son le plus clair et son transformateur toroidal a un blindage complet qui empêche le ronflement lorsque cet appareil est empilé sur d'autres dispositifs.

Le LK85/140 a deux prises d'entrée, ce qui facilite la création de systèmes comportant plusieurs amplificateurs raccordés en chaîne de marguerites afin de renforcer la puissance de sortie de votre système ou afin de profiter d'une bi-amplification ou d'une tri-amplification.

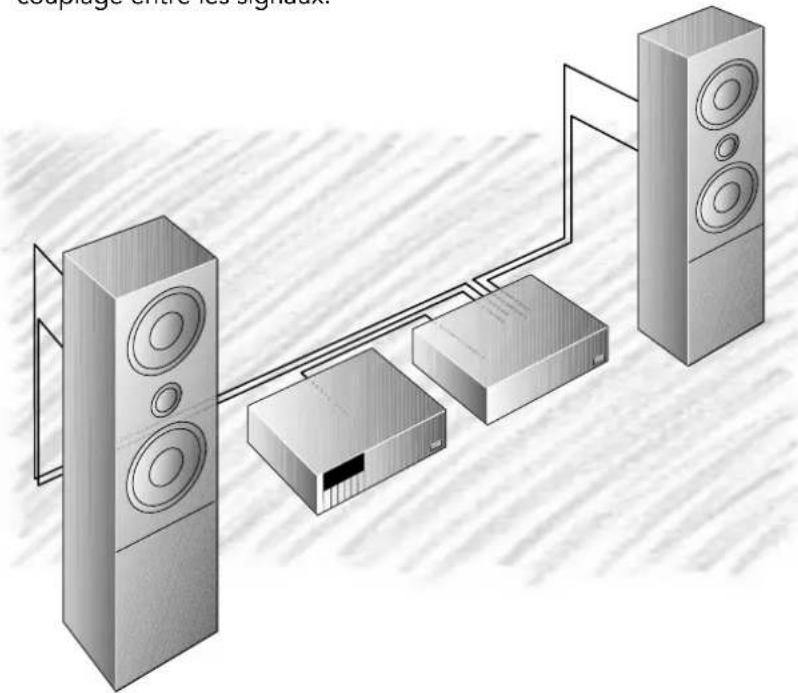

Des haut-parleurs peuvent être raccordés par bi-câblage au LK85/140 en employant les deux prises pour haut-parleurs, afin d'obtenir un son de qualité encore meilleure. Le bi-câblage nécessite la réalisation de branchements distincts sur les dispositifs d'aigus et de milieu de gamme/graves d'un haut-parleur. La séparation des signaux aigus et des signaux de milieu de gamme/graves améliore les performances des haut-parleurs grâce à la réduction du couplage entre les signaux.

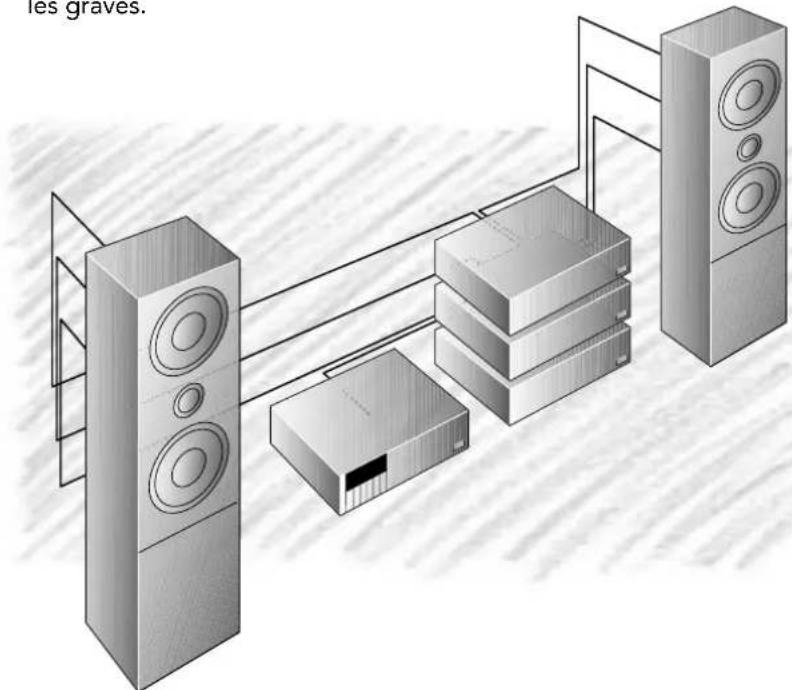

Pour renforcer les performances, vous pouvez utiliser deux ou trois LK85/140 afin d'obtenir une bi-amplification ou une tri-amplification au niveau des haut-parleurs ; dans ce cas-là, un haut-parleur pilote les aigus, un autre les signaux de milieu de gamme et un troisième les graves.

les graves.

La bi-amplification ou la tri-amplification permet d'obtenir les performances les meilleures en supprimant les dispositifs de croisements passifs du haut-parleur pour les remplacer par des modules de croisements actifs qui sont reliés au LK85/140, ce qui permet de diviser avec précision le signal en fonction des bandes appropriées de fréquences. On dit qu'il s'agit d'une diffusion active.

De par sa conception, le LK85/140 peut facilement être converti afin d'assurer une diffusion active. Une gamme complète de modules de croisements actifs stéréo est proposée pour tous les haut-parleurs Linn actuellement commercialisés. Votre revendeur peut les installer et effectuer les modifications nécessaires sur vos haut-parleurs afin que votre système devienne totalement actif.

Programmation du modèle LK85/140

Ce chapitre vous explique comment déballer votre amplificateur de puissance stéréo LK85/140 de Linn et comment l'installer avec vos autres composants hi-fi.

Déballage

Avant de brancher votre LK85/140 sur secteur, vous devez vérifier les points suivants :

• rien ne manque dans le carton
  • | a tension sélectionnée est correcte
• le fusible mis en place est correct.

Accessoires

Votre LK85/140 est livré dans un carton qui contient les accessoires suivants :

• un cordon secteur
• deux conducteurs phono-phono
• deux fusibles adaptés à votre tension locale (voir définition à la page 6)
• deux prises mâles rouges de haut-parleur
• deux prise mâles noires de haut-parleur
  • c e manuel.

Nous vous recommandons de conserver l'emballage au cas où il vous faudrait transporter cet amplificateur à une date ultérieure

Entrée

Les modèles LK85 et LK140 sont réglés en usine sur votre tension locale et sont équipés du fusible correspondant.

Remplacement du fusible

Avant de remplacer le fusible, vous devez tout d'abord identifier le fusible qui correspond à votre tension locale. Il s'agit de l'une des possibilités suivantes :

• P rotection de 3,15 A contre les sautes de courant en 230 V
• P protection de 6,3 A contre les sautes de courant en 115 V
• Protection de 6,3 A contre les sautes de courant en 100 V (version japonaise).

Tirer sur le tiroir du fusible au pied de l'entrée secteur pour l'ouvrir, introduire le fusible dans le compartiment arrière puis refermer le tiroir.

Mise à la terre du modèle LK85/140

Il faut toujours se servir du conducteur hermétiquement scellé et moulé à mise à la terre sur un modèle LK85/140. Ne jamais faire appel à une prise secteur ou un adaptateur sans mise à la terre.

Positionnement

Vous pouvez installer votre LK85/140 à n'importe quel emplacement commode, ou presque, mais les remarques suivantes vous seront peut-être utiles.

Votre LK85/140 est un amplificateur puissant qui peut produire plusieurs centaines de watts de chaleur lors d'une utilisation dans des conditions extrêmes. Lors d'une surcharge ou d'une surchauffe, votre amplificateur s'arrête automatiquement. Dans ce cas-là, il ne subira aucun dégât.

Vérifier qu'il y a toujours une excellente circulation d'air autour de l'amplificateur, surtout s'il est empilé sur d'autres appareils Linn ou rangé dans un placard. Si votre amplificateur s'arrête, essayez d'augmenter la ventilation autour de cet appareil ; le cas échéant, il conviendra de l'amener à un emplacement mieux adapté s'il s'arrête fréquemment.

Branchement

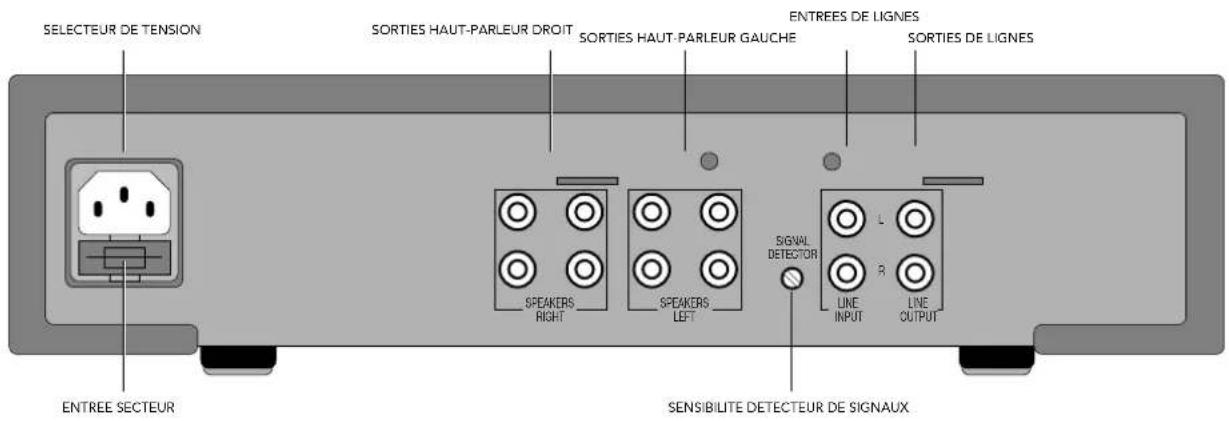

Le schéma suivant illustre les branchements au niveau du panneau arrière de votre LK85/140 :

SELECTEUR DE TENSION SORTIES HAUT-PARLEUR DROIT SORTIES HAUT-PARLEUR GAUCHE ENTREES DE LIGNES SORTIES DE LIGNES SPEAKERS RIGHT SPEAKERS LEFT SIGNAL DETECTOR LINE INPUT LINE OUTPUT ENTREE SECTEUR SENSIBILITE DETECTEUR DE SIGNAUX

Branchement de l'alimentation secteur

Brancher le LK85/140 sur une alimentation secteur à l'aide du cordon secteur fourni.

Il convient de signaler que le LK85/140 doit être mis hors circuit avant de brancher ou débrancher la prise mâle au niveau du panneau arrière ; sinon, vous risquez de provoquer des sautes de courant qui peuvent endommager d'autres éléments de votre système hi-fi.

Branchement de l'entrée audio

Votre LK85/140 comporte deux entrées audio qui permettent le branchement en chaîne de marguerites de plusieurs amplificateurs. Branchez le câble phono depuis votre source. Il peut s'agir d'un préamplificateur, d'un système pour plusieurs pièces ou d'un appareil hi-fi similaire.

Branchement des haut-parleurs

Votre LK85/140 est équipé de deux paires de prises de sortie de haut-parleurs, ce qui permet un bi-câblage. En variante, vous pouvez brancher des haut-parleurs auxiliaires.

Fonctionnement

Pour mettre votre amplificateur LK85/140 en circuit, appuyez sur l'interrupteur Marche/Arrêt du panneau avant.

Sensibilité du détecteur de signaux

Votre LK85/140 utilise des circuits de détection de signaux pour identifier la présence d'un signal d'entrée sonore. Dès que votre amplificateur détecte la présence d'un signal sonore, il se met en circuit et un petit témoin lumineux vient s'allumer en vert à côté de l'interrupteur Marche/Arrêt. Dès que le signal sonore disparaît, l'amplificateur s'arrête et passe dans le mode de veille après une brève temporisation, jusqu'à ce qu'il détecte un nouveau signal sonore. Le petit témoin lumineux vire au rouge lorsque l'amplificateur passe dans le mode de veille.

Ajustement du détecteur de signaux

Votre LK85/140 est équipé de circuits de détection de signaux qui sont réglés sur une sensibilité maximale dans le cadre d'un fonctionnement normal. Cependant, si vous découvrez que des parasites ou d'autres bruits de votre système provoquent la mise en circuit de votre amplificateur, vous pouvez, si vous le souhaiter, réduire la sensibilité du détecteur de signaux. Pour cela, il convient de faire tourner dans le sens anti-horaire la commande de sensibilité du détecteur de signaux du panneau arrière, vers la position minimale.

Contournement du détecteur de signaux

En fonction de sa configuration, le LK85/140 reste en mode de veille pendant 10 ou 20 minutes après retrait d'un signal d'entrée. Vous pouvez annuler cette fonction en mettant en place une liaison interne qui force l'amplificateur à rester en circuit tant que le courant secteur est présent. Pour de plus amples détails, veuillez consulter votre revendeur Linn.

Protection

Comme tous les appareils Linn, le LK85/140 est un amplificateur robuste conçu et construit pour résister à la plupart des éventualités. Pour garantir un fonctionnement sans danger, cet amplificateur s'arrête automatiquement en présence d'une chaleur extrême ou d'une surcharge électrique.

S'il surchauffe, l'amplificateur s'arrête et le témoin lumineux du panneau avant vire au rouge tant que la température n'est pas retombée à un niveau ne présentant aucun danger sur le plan opérationnel, en général, au bout d'une trentaine de secondes. Cet amplificateur a été conçu pour résister à des températures pouvant atteindre 70°C.

Si cet amplificateur surchauffe de façon répétée, essayez d'augmenter la ventilation autour de ce groupe. Consultez la section Positionnement, page 6.

Si des problèmes persistent, consultez votre revendeur Linn.

Garantie et Service

Visitez le Site Web de Linn pour les nouvelles, les listes et prix des produits, les instructions de montage des systèmes et les informations sur les points de vente les plus proches auprès desquels vous pouvez obtenir une garantie locale, nos conditions générale de vente, des renseignements sur le prix et les taxes sur les ventes, ou bien appelez un numéro d'assistance Linn pour tous renseignements.

Linn Products Ltd

Glasgow, Ecosse

Ce produit est garanti en vertu des conditions qui s'appliquent dans le pays où l'achat a été fait, et vos droits légaux ne sont pas limités.

Pour nous faciliter les choses, veuillez vous renseigner auprès de votre détaillant sur le programme de garantie applicable dans votre pays.

Dans certains pays d'Europe et d'Amérique ainsi que d'autres pays, une garantie étendue peut être pro-posée aux clients qui enregistrent leur achat chez Linn. Dans ce cas, vous pourrez obtenir une Carte d'Enregistrement chez votre détaillant, qui la tamponnera. Cela vous permettra en outre de recevoir les Nouvelles de Linn (Linn News) et des renseignements sur le choix de disques proposés par Linn Records.

Attention

Envoyez toutes vos demandes de renseignements à des revendeurs agréés uniquement. Tout entretien ou démontage du produit réalisé par un revendeur non agréé invalidera la garantie du fabricant.

Pour des renseignements complets sur la garantie, veuillez vous reporter à la carte ci-jointe.

En cas de doute, prière de contacter votre détaillant Linn le plus proche. Pour tous renseignements sur votre détaillant le plus proche, contactez Linn en Ecosse ou votre distributeur national, ou bien visitez le Site Web de Linn.

Important

1. Conservez un exemplaire de votre ticket de caisse pour permettre d'établir la date d'achat du produit.

2. Veillez à assurer votre équipement durant tout transport ou toute expédition pour réparation.

Renseignements techniques

Caractéristiques techniques

Puissance de sortie(courant secteur : 230 V c.a.)	62 W par canal en 8Ω, 85 W par canal en 4Ω (LK85)95 W par canal en 8Ω, 140 W par canal en 4Ω (LK140)
Signal d'entrée pour 685 mV eff. (LK85)sortie maximale 870 mV eff. (LK140)
Tension de sortie 18,5 V eff. (LK85)maximale 23,5 V eff. (LK140)
Gain x27 (28,6 dB)
Impédance d'entrée 10 KΩ
Réponse en fréquence (-3 dB) 10 Hz-70 kHz
Décalage de sortie <5 mV
Seuil de détection de signal >150 μV eff.
Consommation de couranten veille <5 W
Puissance maximale 350 W (LK85)d'entrée 570 W (LK140)
Pouvoir de coupuredes fusibles	115 V : T6.3A230 V : T3.15AModèle 100 V : T6.3A
Homologations de sécurité	EN60065 (Europe), UL6500 (E.-U.),CSA-E65-94 (Canada)Homologation pour CEM en conformitéavec normes européennes
Cotes	320 mm x 325 mm x 80 mm(l x p x h)
Masse	7 kg

Index

A

alimentation secteur,

branchement 7

après-vente 10

B

bi-amplification 4

bi-câblage 3,8

branchements 7

alimentation secteur 7

entrée audio 7

haut-parleurs 8

C

caractéristiques techniques

11

consignes de sécurité i, ii

D

déballage 5

détecteur de signaux

ajustement 8

contournement 9

sensibilité 8

diffusion active 4

droits d'auteur vi

E

entrée audio, branchement 7

F

fonctionnement 8

G

garantie 10

H

haut-parleurs, branchement 8

|

introduction 1

L

LK85/140 et la musique 2

M

mode de veille 2,8

modules de croisements actifs 4

P

positionnement 6

pouvoirs de coupure des

fusibles 6

prises secteur i

programmation 5

protection 2,9

R

remerciements vi

remplacement des fusibles

iii, 6

renseignements techniques

11

S

surcharge 6

surchauffe 6,9

T

témoin lumineux 2,8

rouge 8

vert 8

température, maximale 9

tri-ampérage 4

LINN

LK85/140

AMPLIFICATEUR DE PUISSANCE STEREO
