Type de produit	Platine disque
Marque	Crosley
Modèle	Coda CR7017B
Alimentation	Adaptateur c.c. 12 V 2,0 A
Vitesses de lecture	33 1/3, 45, 78 tr/min
Fonctions	Bluetooth 5.0, Radio FM, Entrée Aux, Prise casque, Affichage LCD
Aiguille de rechange	Crosley NP15
Pression du stylet recommandée	3,5 g
Variateur de vitesse	+/- 10%
Arrêt automatique	Après 20 minutes sans signal (ERP)
Accessoires inclus	Tapis antidérapant, adaptateur 45 tours, câble d'entrée aux 3,5 mm, adaptateur d'alimentation, 2 haut-parleurs, contrepoids du bras de lecture
Entretien du stylet	Brosse douce, mouvement arrière vers avant
Entretien du boîtier	Chiffon microfibre légèrement humide, éviter alcool/benzène
Sécurité	Ne pas utiliser près d'eau, ne pas obstruer les ouvertures, débrancher lors d'un orage
Pièces détachées	Aiguille de rechange Crosley NP15
Réparabilité	Ne pas tenter de réparer soi-même, contacter un professionnel
Bluetooth	Version 5.0, portée d'au moins 20 cm pour exposition RF
Radio	Balayage automatique et manuel, 10 stations préréglées (non spécifié mais probable)
Conformité	FCC Partie 15, Directive UE 2014/53

FOIRE AUX QUESTIONS - Coda CR7017B Crosley

Comment installer le plateau et la courroie d'entraînement ?

Passez le plateau par la broche du tourne-disque. Faites pivoter le plateau jusqu'à voir la poulie du moteur. Attrapez soigneusement la courroie et positionnez-la autour de l'encoche de la poulie.

Comment équilibrer le bras de lecture et régler la force d'appui ?

Retirez la protection du stylet. Ouvrez l'attache de retenue et maintenez le bras de lecture. Faites pivoter le contrepoids jusqu'à ce que le bras soit équilibré horizontalement. Replacez le bras, tournez la balance à cadran sur 0, puis tournez le contrepoids pour atteindre 3,5 g (recommandé).

Quelles sont les vitesses de lecture disponibles ?

Les vitesses disponibles sont 33 1/3, 45 et 78 tr/min, sélectionnables via le sélecteur de vitesse.

Comment utiliser la fonction Bluetooth ?

Appuyez sur le bouton Bluetooth, activez le Bluetooth de votre appareil, recherchez "CROSLEY CR7017B" et associez. Une fois connecté, vous pouvez diffuser de la musique. Utilisez les boutons de préréglage pour passer les pistes.

Comment écouter la radio ?

Appuyez sur le bouton Tuner. Tournez le bouton de réglage pour syntoniser une station. Pour un balayage automatique, appuyez sur le bouton Pair/Scan. Utilisez les boutons de préréglage pour sélectionner les stations mémorisées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'adaptateur d'alimentation est correctement branché et que la prise fonctionne. Si l'appareil s'est éteint automatiquement après 20 minutes d'inactivité, éteignez-le puis rallumez-le.

Que faire si le plateau ne tourne pas ?

Vérifiez que la courroie d'entraînement n'a pas glissé. Assurez-vous qu'aucun câble d'entrée Aux n'est branché, car cela désactive le plateau.

Comment nettoyer le stylet et les disques ?

Nettoyez le stylet avec une brosse douce dans un mouvement d'arrière vers l'avant. Nettoyez les disques avec une brosse de nettoyage et une solution adaptée. Utilisez un chiffon microfibre pour le boîtier, sans alcool ni benzène.

Comment remplacer l'aiguille ?

Tenez les deux côtés de l'aiguille, tirez doucement vers l'avant pour la retirer. Pour installer, alignez l'arrière de la nouvelle aiguille avec la cartouche et poussez jusqu'à ce qu'elle s'enclenche. Utilisez le modèle Crosley NP15.

Comment régler l'horloge ?

En mode STANDBY, appuyez longuement sur le bouton de syntonisation. Tournez pour choisir le format 12/24h, confirmez. Réglez les heures puis les minutes de la même manière.

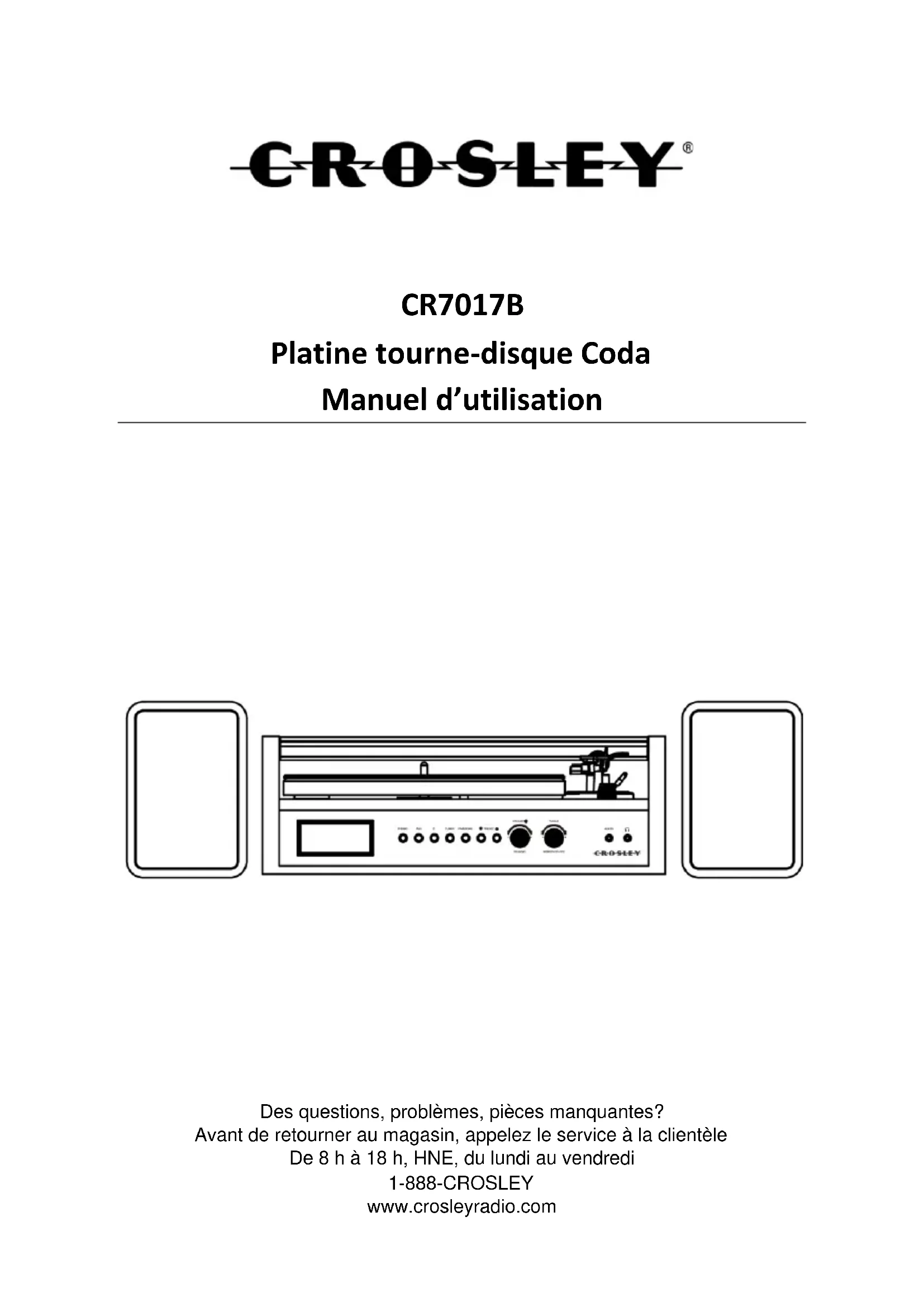

MODE D'EMPLOI Coda CR7017B Crosley

Manuel d'utilisation

Instructions de sécurité

Veuillez lore et comprendre l'intégrality de ce manuel avant d'utiliser ce produit.
Conservez ces instructions pour pouvoir les consulter ultérieurement.

1. Ne pas utiliser ce produit après de l'eau.
2. Ce produit doit etre alimentete uniquely par le type de source d'alimentation indique sur I'etiquette ou dans le present manuel d'utilisation.
3. Ne pas tenter de modifier le dispositif de sécurité que constitue la fiche polarisée. Une fiche polarisée a deux lames, l'une étant plus large que l'autre. Cette fiche peut être insérée dans une prise électrique d'une seule façon. S'il est impossible d'insérer la fiche complètement dans la prise, inverser la fiche. Si la fiche ne peut toujours pas s'insérer entièrement, contacter un électricien.
4. Faire en sorte que personne ne marche sur le cordon d'alimentation ou que ce dernier ne soit pas pince, notamment au niveau des fiches, des prises murales et du point de sortie du produit.
5. Ne pas surcharger les prises murales, cordons de rallonge ou prises de courant integrales, car cela pourrait entrainer un risque d'incendie ou de décharge électrique.
6. Ne jamais pousser d'objets,quelle que soit leur nature, dans les ouvertures, car ils pourraient toucher des points de tension dangereux ou court-circuiter des pièces, ce qui pourrait entraîner un incendie ou une décharge électrique. Ne jamais renverser de liquide,quelle qu'en soit la nature, sur le produit.
7. Ne pas tenter de réparer ce produit vous-même, car couvrir ou oter des couvercles pourrait vous exposer à une tension dangereuse ou à autres dangers. Faire appel à une personne qualifiée pour toutes les réparations.
8. Les changements ou les modifications nonapprovés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur de faire fonctionner le matériel.
9. Ne pas utiliser d'accessoires non recommandés par le fabricant du produit, car ils pourraient cause des dommages.
10. Il est important de déplacer avec prudence le produit s'il se trouve sur un chariot. Les arrêts brusques, une force excessive et les surfaces inégales peuvent entrainer le带回nement du produit sur un chariot.
11. Des fentes et ouvertures sont presents dans le boîtier pour la ventilation, pour assurer un fonctionnement fiable du produit et pour le protégé d'une surchauffe. Ne pas bloquer ou couvrir ces ouvertures.
12. Débrancher le produit pendant un orage ou lorsqu'il est inutilisé pendant une période prolongée.

Contenu de la trousse

Avant de jeter les emballages, veuillez les passer en revue minutieusement et vérifier que vous avez les éléments suivants fournis dans cette trousse :

• Tourné-disque
• Tapis antidérapant du tourne-disque
  Adaptateur 45 tours
  Cable d'entrée auxiliaire de 3,5 mm
• Adaptateur d'alimentation
  Haut-parleur
  Contrepoids du bras de lecture

Veuillez contacter le service à la clientèle de Crosby s'il manque des accessoires dans laatisation. Conservez les emballages d'origine pour procéder à un échange ou à un retour.

Specifications

Alimentation Adaptateur c.c.,sortie c.c.12 V 2,0 A

Vitesse du tourne-disque 33 1 / 3 ,45,78 T/M

Aiguille de rechange Crosley NP15

Remarque :

La conception et les specifications sont sujettes a modification sans préavis.
Pour contributor à economiser de l'énergie, certains modèles se conformeront à la norme d'économie d'énergie ERP (Energy-Related Products). En l'absence d'entrée audio pendant 20 minutes, l'alimentation se coupera automatiquement. Pour rétablier l'alimentation en courant et repreneure la lecture, vous devrez éteindre l'appareil puis le rallumer.

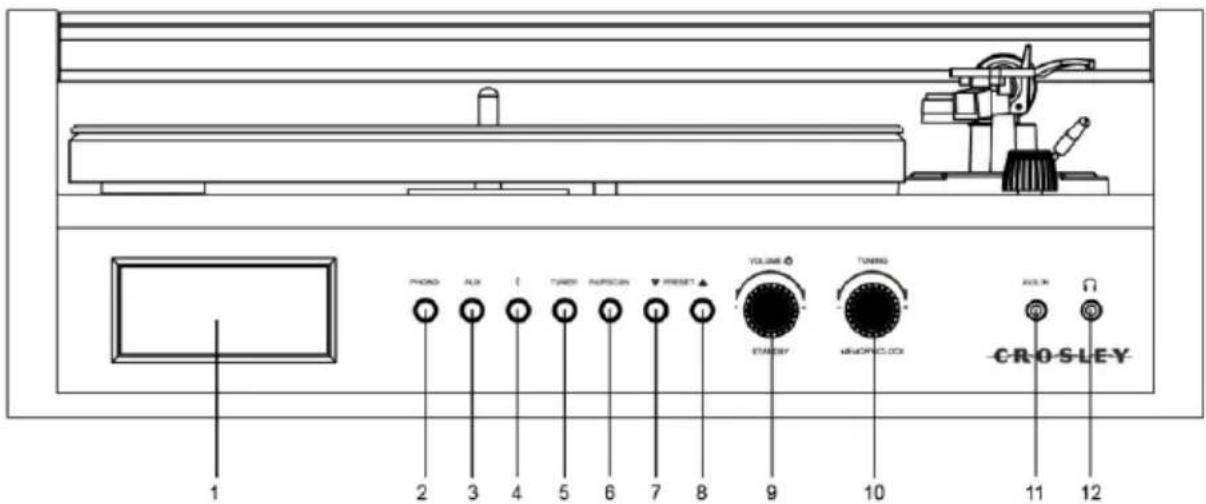

Description du produit

1. Affichage LCD
2. Bouton Phono
3. Bouton Aux
4. Bouton Bluetooth
5. Bouton de symponisation
6. Bouton Pair/Scan
7. Bouton de return prépréglé
8. Bouton avant prédéfini
9. Bouton ON/OFF du volume
10. Bouton de symponisation
11. Prise d'entrée aux

12. Prise pour casque d'écoute

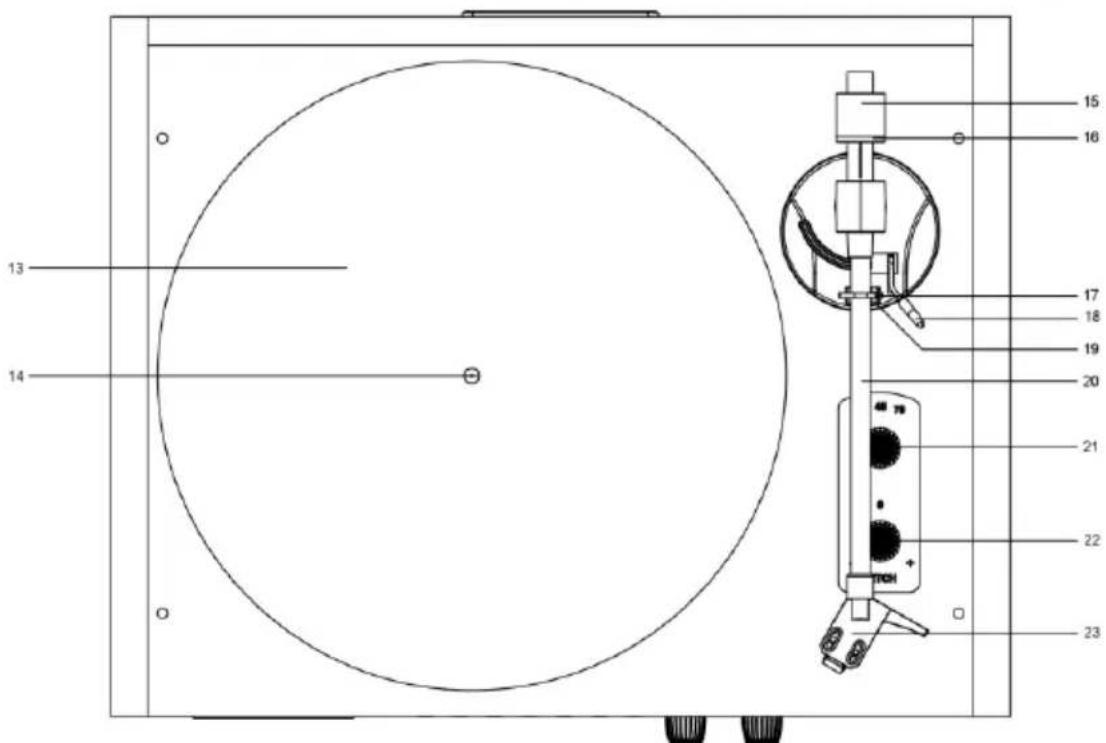

13. Plateau du tourne-disque

14. Broche du tourne-disque
15. Contrepoids du bras de lecture
16. Disque gradué de la force d'appui
17. Attache de retenue
18. Levier du bras de lecture
19. Support du bras de lecture
20. Bras de lecture
21. Selecteur de vitesse
22. Variateur de vitesse
23. Porte-cellule

1. Prise d'alimentation

2. Prise d'entrée

3. Prises Haut-parleurs

4. Haut-parleurs

Configuration initiale

Configuration de base

1. Placez l'appareil sur une surface plane. L'emplacement choisi doit ettre stable et sans vibration.
2. Retirez l'attache qui retient le bras de lecture.
3. Placez le tapis antidérapant sur le plateau du tourne-disque.
4. Conecte los altavoces a las tomas de altavoces en la parte posterior de la unidad.
5. Branchez d'alimentation l'adaptateur à la prise d'alimentation de l'appareil.

Remarque: Ne branchez pas d'alimentation l'adaptateur à la prise avant la fin du montage. Avant d'allumer l'appareil, vérifie à nouveau que tous les paramètres des branchements sont corrects. Mettez toujours l'appareil hors tension lorsque vous effectuez ou supprimez des branchements.

Configuration du plateau du tourne-disque et de la courroie

1. Passez le plateau par la broche du tourne-disque, puis faites pivoter le plateau jusqu'à voir la poulie du moteur à entrainement par la fenêtre dans l'angle supérieur droit.

2. Attrapez soigneusement la couroie d'entrainment et positionnez-la autour de l'encoche de la poulie du moteur.

Ajustement du contrepoids du bras de lecture pour la pression du stylet

1. Retirez la protection du stylet de la cartouche et évitez de toucher l'extrémité du stylet pendant l'ajustement.
2. Ouvrez l'attache de retenue du bras de lecture, maintenez doucement le bras de lecture et éloignez-le de son support. Le bras de lecture est alors déséquilré et peut oscillator librement.
3. Tout en tenant delicatement le bras de lecture, faites pivoter doucement le contrepoids vers l'avant du tourne-disque jusqu'à ce que le bras de lecture soit équilibré horizontally et puisse se maintainir librement au-dessus du plateau sans que le stylet n'en touche la surface.
4. Replacez le bras de lecture sur le support du bras de lecture et verrouillez l'attache de retenue.
5. Tout en maintainant fermement le contrepoids sans le faire pivoter, tournez uniquement la balance à cadran de la force de portance négative avec précaution jusqu'à ce que le « 0 » inscrit sur l'échelle s'aligne avec la ligne de centre marquee le long du haut du bras de lecture.
6. Faites pivoter le contrepoids, y compris la balance à cadran de la force de portance négative, dans le sens inverse des aiguilles d'une montre ( comme vu depuis l'avant du tourne-disque) jusqu'à ce que la balance affiche la valeur de pression recommandée pour le stylet.

Remarque : La pression recommandée pour la cartouche installee en usine est 3,5g.

La cartouche ne va pas au-delà de 2 g. Vous devrez faire une rotation complète puis rotation le à 1,5 g pour atteindre 3,5 g.

Configuration de l'horloge

Le réglage manuel de l'horloge ne peut être effectué qu'en mode STANDBY.

1. En mode STANDBY, appuyez longuement sur le bouton de syntonisation.
2. Tournez le bouton de syntonisation pour régler entre 12 ou 24. Appuyez sur le bouton de syntonisation pour confirmer.
3. Tournez le bouton de syntonisation pour changer les chiffres des heures à l'heure correcte. Appuyez sur le bouton de syntonisation pour confirmer.
4. Tournez le bouton de syntonisation pour changer les chiffres des minutes à la bonne minute. Appuyez sur le bouton de syntonisation pour confirmer.

Branchement du système stéreo

Lorsqu'elles sont utilisées comme sortie de ligne, les prises haut-parleurs émettent des signaux de niveau de ligne analogue et peuvent être connectées directement à une paire de haut-parleurs actifs ou l'entrée appropriée de votre système stéreo.

Branchement de l'entrée Aux

Vous pouvez brancher un périphérique audio à cet apparéil afin d'écouter de la musique avec vos écouteurs. Pour cela, appuyez sur le bouton Aux, branchez le cable auxiliaire 3,5 mm entre votre périphérique audio et la prise d'entrée Aux de cet apparéil et commencez à écouter de la musique.

Utilisation du tourne-disque

1. Appuyez le bouton On/Off du volume pourmettre l'appareil sous tension.
2. Appuyez sur le bouton PHONO.
3. Réglez le/selecteur de vitesse en conséquence.
4. Placez le disque sur le tourne-disque. Utilisez l'adaptateur 45 tours si besoin.
5. Retirez la protection du stylet de son assemblage.

Remarque : Pour éviter d'endommager le stylet, vérifie que la protection intégrée du stylet est bien en place lorsque vous déplace ou nettoyez le tourne-disque.

1. Relâchez l'attache de retenue du bras de lecture.
   Remarque : Lorsque vous n'utilisez pas le tourne-disque, n'oubliez pas de verrouiller à nouveau l'attache de retenue.
2. Utilisez le levier du bras de lecture pour soulever le bras de lecture.
3. Déplacez doucement le bras de lecture au-dessus du disque, là où vous souhaitez commencer la lecture. Abaissez le levier du bras de lecture. Le bras de lecture descendra doucement sur le disque et commencer a la lecture.
4. Lorsque la lecture du disque est terminée, utilisez à nouveau le levier du bras de lecture pour soulever le bras de lecture et le remettre sur le support du bras de lecture. Relâchéz le levier pour reposer le bras de lecture sur son support. Pour interrompree la lecture, repêtez les mêmes étapes.
5. Verrouillez l'attache du bras de lecture pour retenir le bras de lecture.

Variateur de vitesse

La vitesse de platine peut être augmentée ou diminuée d'environ 10% en faisant tourner le bouton de commande de hauteur. Pour augmenter la vitesse, tourner le Pitch Control Knob dans le sens horaire. Pour réduire la vitesse, tournez le bouton dans le sens antihoraire.

Remplacement de l'aiguille

Retrait de l'aiguille

1. Tenez doucement les deux cots de l'aiguille.
2. Tirez doucement l'aiguille vers l'avant et retirez-la.

Installation de l'aiguille

1. Positionnez l'aiguille avec la pointe vers le bas.
2. Alignez l'arriere de l'aiguille avec la cartouche.
3. Remettez laiguille en place.

Utilisation du Bluetooth

1. Appuyez sur le bouton Bluetooth ; l'unité émettra un son d'activation.
2. Activez la fonction Bluetooth de votre appareil audio, recherche « CROSLEY CR7017B » et associez l'ordinateil.
3. Une fois votre apparéil associé à l'unité, celle-ci émettra un bref son de confirmation.
4. Lire et diffuser de la musique en continu de votre apparéil sur l'unité.
5. Pendant la lecture, appuyez sur le bouton Scan / Pair pour dire /mettre en pause la musique.
6. Pour passer à la piste suivante ou précédente, appuyez sur le bouton de préréglage arrêté ou le bouton de préréglage avant en consequence.

Remarque:Versions de Bluetooth - 5.0

Utilisation de la radio

1. Appuyez sur le bouton Tuner.
2. Tournez le bouton de réglage de la station de radio souhaïée.

Pour balayer automatiquement les fréquences et les stocker en tant que stations prérégliées.

1. Appuyez sur le bouton Pair / Scan pour rechercher automatiquement les fréquences et les enregistrer en tant que stations prérégliées.
2. Appuyez sur les boutons de return préréglé et avant prédéfini pour sélectionner les stations préselectionnées.

Pour balayer manuellement les fréquences et les stocker en tant que stations prérégliées.

1. Tournez le bouton de réglage de la station de radio souhaïée.
2. Appuyez sur le bouton Tuning et sur les boutons de return préréglé et avant prédéfini pour le préréglage souhaïte.
3. Appuyez sur le bouton Tuning pour confirmer et enregistrer la station.

Entretien du tourne-disque

1. Ne pas toucher l'extrémité du stylet avec vos doigts. Éviter de cogner le stylet sur le tapis du tourne-disque ou le bord du disque.
2. Nettoyer souvent le stylet avec unerosse douce dans un mouvement d'arriere vers l'avant uniquement.
3. Nettoyer les disques pour-retirer la poussière ou la graisse avec une brosse de nettoyage pour disque et une solution nettoyante pour disque.
4. Nettoyer le couvercle du tourne-disque et le boitier du tourne-disque avec un chiffon microfibre légèrement humide.

Remarque: Ne pas utiliser d'autre nettoyant contenant de l'alcool, du benzène ou tout autre produit chimique nocif qui pourrait endommager la peinture et la finition du tourne-disque.

** Crosley propose toute une gamme d'accessoires de nettoyage.
Veuillez contacter vous détaillant ou consulter notre site Web
www.crosleyradio.com pour obtenir plus d'informations sur les produits de nettoyage.

Dépannage

L'appareil ne s'allume pas

L'adaptateur d'alimentation n'est pas branché correctement.
- Aucune alimentation au niveau de la prise électrique.
- Pour contributor à economiser de l'énergie, certains modèles se conformeront à la norme d'économie d'énergie ERP (Energy-Related Products). En l'absence d'entrée audio pendant 20 minutes, l'alimentation se coupera automatiquement. Pour rétablier l'alimentation en courant et repreneure la lecture, éteignez l'appareil puis rallumez-le.

L'appareil est allumé, mais le plateau ne tourne pas

• La courroie d'entrainment du tourne-disque a glissé.
• Un cable d'entrée Aux est branché à la prise d'entrée Aux, débranchez-le.

Le tourne-disque tourne, mais il n'y a pas de son ou le son n'est pas suffisamment fort.

• La protection du stylet n'a pas ete enlevee.
• Le bras de lecture est soulevé par le levier.
  Le casque d'écoute est branché.

Déclarations relatives à la FCC

Cet apparéil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est assujetti aux deux conditions suivantes :

(1) Cet apparéil ne peut cause des interférences nuisibles et
(2) cet apparéil doit accepter toute interférence reçue, y compris celles susceptibles de causeur un fonctionnement indésirable.

Remarque: Ce matériel a été testé et jugé en conformité avec les limites pour un apparéil numérique de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites ont été établies pour offrir une protection raisonnable contre l'interférence nuisible dans une installation résidentielle. Cet apparéil produit, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer de l'interférence nuisible aux communications radio. Toutefois, il n'existe aucune garantie qu'il n'y aura pas d'interférence dans une installation particulière. Si ce matériel cause de l'interférence nuisible à la réception radio ou de télévision, qui peut être déterminée en allumant et en éteignant le matériel, il est conseillé à l'utilisateur de tenter de remédier à l'interférence par l'un ou plusieurs des moyens suivants :

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre le matériel et le récepteur.
- Brancher le matériel à une prise sur un circuit différent de celui du récepteur.
- Consultier le détaillant ou un technicien de radios ou de téléviseurs qualifié pour obtenir de l'aide.

Remarque: Le concessionnaire n'est pas responsable des modifications qui ne sont pas expressement approuvées par la partie responsable de la conformité. De telles modifications pourraient annuler l'autorité de l'utiliser à utiliser l'équipment.

L'appareil a ete evalue pour respecter les exigences generales en matière d'exposition aux RF.

Pour assurer la conformité aux directives de la FCC en matière d'exposition aux radioféquences, la distance doit être d'au moins 20 cm entre le radiateur et votre corps et être entierement soutenue par les configurations de fonctionnement et d'installation de l'émetteur et de ses antennes.

Déclaration de CONFORMITE DE L'EU SIMPLIFIÉE

Par la presente, Modern Marketing Concepts Inc. dba Crosby Brands déclare que le type d'équipement radio est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est accessible à l'adresse Internet suivante. http://crosleybrands.com/euDoC
