Caractéristiques techniques	Platine disque manuelle avec entraînement par courroie, compatible avec les vinyles 33, 45 et 78 tours.
Dimensions	Dimensions compactes pour un rangement facile.
Poids	Poids léger pour une manipulation aisée.
Utilisation	Facilité d'utilisation avec un bras de lecture ajustable et un contrôle de vitesse.
Maintenance	Nettoyage régulier du plateau et de la tête de lecture recommandés pour une performance optimale.
Réparation	Pièces de rechange disponibles pour les composants essentiels.
Sécurité	Utiliser sur une surface stable et éviter l'exposition à l'humidité.
Informations générales	Idéale pour les audiophiles et les amateurs de vinyles, avec un design rétro attrayant.

FOIRE AUX QUESTIONS - C8A Crosley

Comment puis-je connecter ma platine Crosley C8A à des haut-parleurs externes ?

Pour connecter votre platine Crosley C8A à des haut-parleurs externes, utilisez les sorties RCA situées à l'arrière de la platine. Branchez un câble RCA aux prises correspondantes sur vos haut-parleurs.

Pourquoi le son de ma platine est-il faible ou distordu ?

Un son faible ou distordu peut être dû à une cellule mal réglée ou à une usure de la aiguille. Assurez-vous que la cellule est correctement installée et vérifiez l'état de l'aiguille. Remplacez-la si nécessaire.

Comment nettoyer ma platine disque Crosley C8A ?

Pour nettoyer votre platine, utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs. Pour la platine elle-même, utilisez un nettoyant spécialement conçu pour les disques vinyles.

Que faire si ma platine ne démarre pas ?

Si votre platine ne démarre pas, vérifiez que l'appareil est bien branché et que l'interrupteur d'alimentation est activé. Assurez-vous également que le bras de lecture est correctement positionné sur le disque.

Comment régler la vitesse de lecture de la platine ?

La Crosley C8A dispose d'un sélecteur de vitesse situé près du plateau. Vous pouvez choisir entre 33, 45 et 78 tours par minute. Assurez-vous que le sélecteur est réglé sur la vitesse appropriée pour votre disque.

Est-il possible de jouer des disques 78 tours sur la Crosley C8A ?

Oui, la Crosley C8A est compatible avec les disques 78 tours. Assurez-vous de changer l'aiguille pour une aiguille spécialement conçue pour les disques 78 si cela est nécessaire.

Comment puis-je remplacer la cellule de la platine ?

Pour remplacer la cellule, dévissez-la délicatement à partir du bras de lecture. Installez la nouvelle cellule en suivant les instructions fournies avec celle-ci, puis assurez-vous qu'elle est bien alignée.

Que faire si mon disque saute pendant la lecture ?

Si votre disque saute, vérifiez que le plateau est bien nivelé et que la platine est stable. Assurez-vous également que l'aiguille est en bon état et que le poids du bras de lecture est correctement réglé.

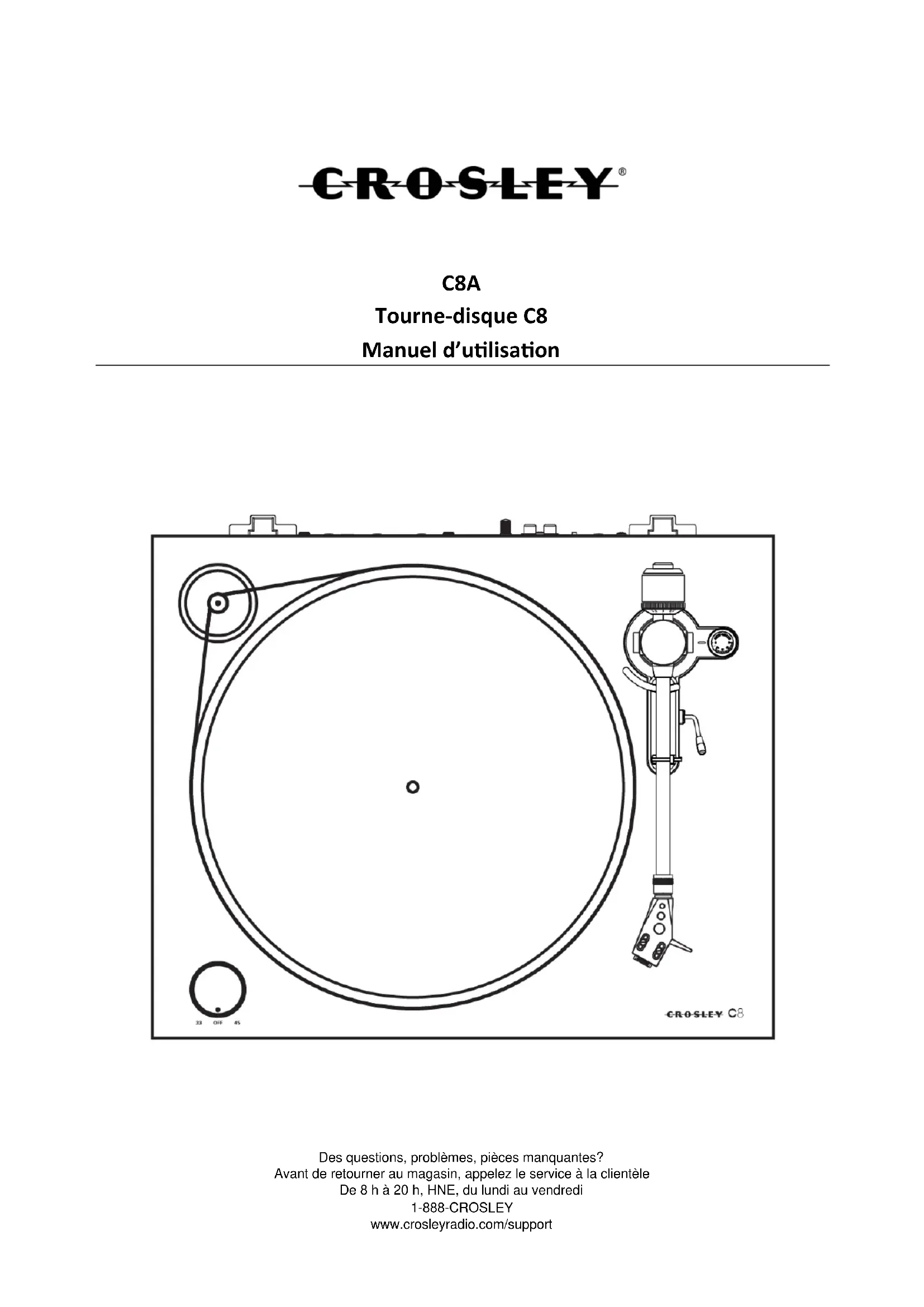

MODE D'EMPLOI C8A Crosley

Des questions, problèmes, pièces manquantes? Avant de retourner au magasin, appelez le service à la clientèle De 8 h à 20 h, HNE, du lundi au vendredi 1-888-CROSLEY www.crosleyradio.com/supportFrançais

Instructions de sécurité

1. Lire et comprendre l’intégralité de ce manuel avant d’utiliser ce produit.

2. Conserver ces instructions pour pouvoir les consulter ultérieurement.

3. Respecter tous les avertissements.

4. Suivre toutes les instructions.

5. Ne pas utiliser l’appareil près de l’eau.

6. Nettoyer uniquement avec un linge sec.

7. Ne pas bloquer les ouvertures de ventilation. Toujours s’assurer que la ventilation est suffisante. Installer selon les instructions du fabricant.

8. Ne pas installer près d'une source de chaleur telle que les radiateurs, les registres de chaleur, les cuisinières ou

d'autres appareils (y compris les hauts-parleurs) produisant ou rayonnant de la chaleur. 9. Ne pas tenter de modifier le dispositif de sécurité que constitue la fiche polarisée, ni la fiche de mise à la masse. Une fiche polarisée possède deux lames, l’une étant plus large que l’autre. Une fiche de mise à la masse possède deux lames et une troisième broche de mise à la masse. La lame large ou la troisième broche de mise à la masse est fournie pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise de courant, consulter un électricien pour remplacer la prise obsolète.

10. Faire en sorte que personne ne marche sur le cordon d’alimentation et que ce dernier ne soit pas pincé, notamment au

niveau de la fiche, de la prise murale et du point de sortie de l’appareil.

11. Utiliser uniquement des accessoires spécifiés par le fabriquant.

12. Utiliser le produit uniquement avec un chariot, un banc, un trépied, un support ou une table spécifié(e) par le fabriquant, ou un article vendu avec l’appareil. Quand un chariot est utilisé, faire attention en le déplaçant avec l'appareil afin d’éviter tout risque de basculement. 13. Débrancher cet appareil durant les orages électriques ou lorsqu'il n’est pas utilisé pendant des périodes prolongées.

14. Faire appel à une personne qualifiée pour toute réparation. Une réparation est requise lorsque l'appareil a été

endommagé d’une des façons suivantes : Le cordon d’alimentation ou la fiche a été endommagé(e), un liquide a été renversé ou a pénétré dans l’appareil, l'appareil a été exposé à la pluie ou à l’humidité, des objets sont tombés dans l'appareil, l'appareil ne fonctionne pas normalement, ou s'il est tombé.

15. Garder l’appareil dans un environnement bien ventilé en tout temps

AVERTISSEMENT! Afin de réduire le risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité. L’appareil ne doit pas être exposé à une fuite ou une éclaboussure d’eau. De plus, aucun objet rempli de liquides, tels que des vases, ne doit être placé sur l’appareil. L'éclair accompagné du symbole d'une flèche dans le triangle équilatéral est destinée à aviser l’utilisateur de la présence d’une « tension dangereuse » non isolée dans le boîtier de l’appareil qui peut être suffisante pour constituer un risque de choc électrique. Le point d’exclamation dans le triangle équilatéral est destiné à aviser l’utilisateur de la présence d’instructions d’utilisation et de maintenance (entretien) importantes dans les documents accompagnant cet appareil. ATTENTION : Afin de réduire le risque de chocs électriques, ne pas retirer les couvercles. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. Faire appel à une personne qualifiée pour toute réparation. Les marques de précaution et la plaque signalétique sont situées à l’arrière du boîtier de l’appareil. L’adaptateur CA/CC est utilisé comme dispositif de déconnexion; il doit rester prêt à l’utilisation. Les ouvertures de ventilation ne doivent pas être entravées avec des objets tels que des journaux, des nappes, des rideaux, etc.; une distance minimale de 10 cm est nécessaire autour de l’appareil pour assurer une ventilation suffisante. Aucune source de flamme nue, telle que les bougies allumées, ne doit être placée sur l’appareil. Utiliser l’appareil uniquement dans un climat tempéré.

Contenu de la trousse Avant de jeter les emballages, veuillez les passer en revue minutieusement et vérifier que vous avez les éléments suivants fournis dans cette trousse : Tourne-disque Couvercle du tourne-disque Plateau du tourne-disque Tapis antidérapant du tourne-disque Porte-cellule Adaptateur 45 tours Contrepoids du bras de lecture Adaptateur d’alimentation Câble RCA Veuillez contacter le service à la clientèle de Crosley s'il manque des accessoires dans la trousse. Conservez les emballages d'origine pour procéder à un échange ou à un retour.Français

Spécifications Crosley C8A Puissance Adaptateur c.a., sortie c.c. 12 V 2, A Consommation d’énergie 1 W Vitesse du tourne-disque 33

, 45 tr/min Fluctuations <0,15 % Rapport signal/bruit >60 dB Longueur effective du bras de lecture 8,72 po (221,5 mm) Surplomb 0,75 po (19 mm) Dimension du produit (L x H x P) 17,13 po x 5,67 po x 14,43 po (366.6 mm x 144 mm x 435 mm) Poids 13 lb (5,9 kg) Aiguille : Crosley NP5 Réponse de fréquence 20 Hz à 20 kHz Équilibre des canaux < 2,5 dB Séparation des canaux > 15 dB VTensionde sortie 2,5 mV Résistance de charge recommandée 47 k Ω Pression de lecture recommandée 3.5±0.5g

Remarque : La conception et les spécifications sont sujettes à modification sans préavis.Français

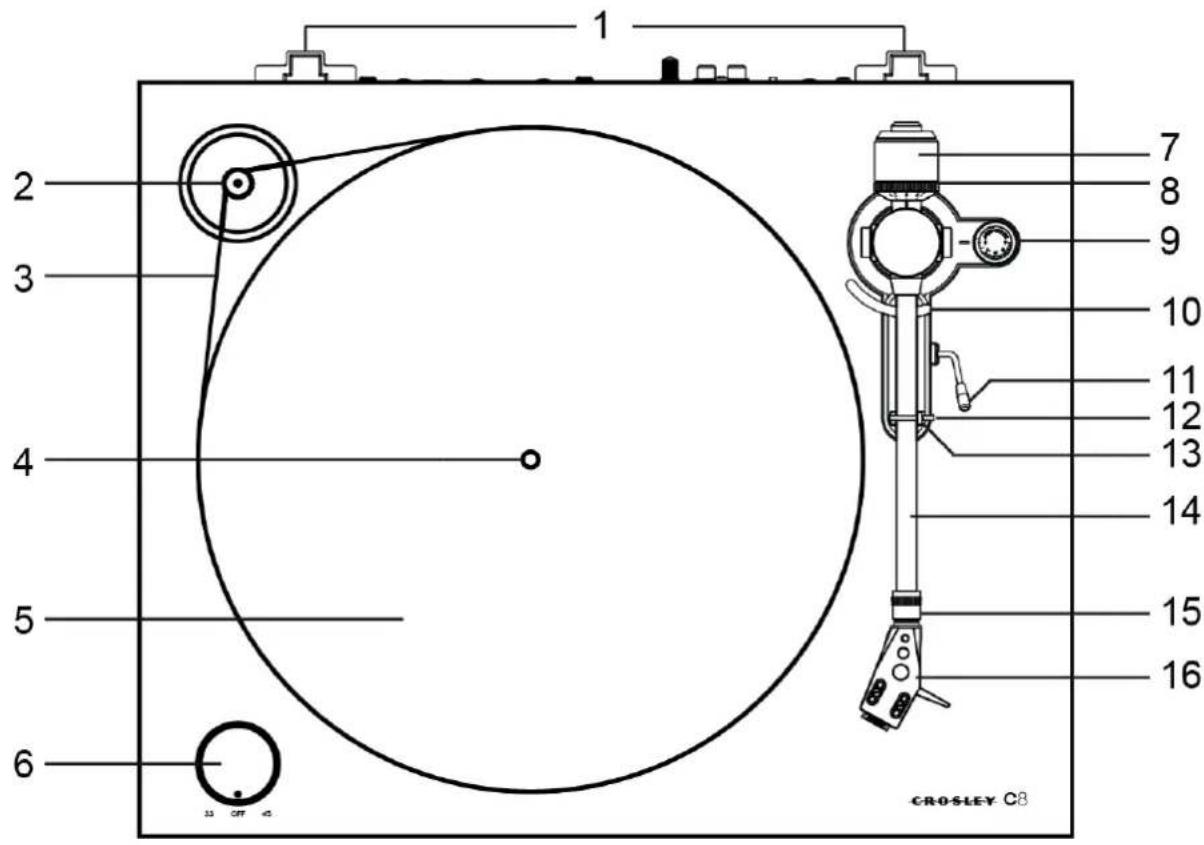

Description du produit

2. Poulie d'entraînement

3. Courroie d’entraînement

4. Axe du tourne-disque

5. Plateau du tourne-disque

6. Sélecteur de vitesse

7. Contrepoids du bras de lecture

8. Disque gradué de la force d'appui

9. Balance à cadran de la force de portance négative

11. Levier du lève-bras

15. Bague de verrouillage de coquille

19. Entrée de mise à la terre

20. Prise d’alimentationFrançais

1. Placez l'appareil sur une surface plane. L'emplacement choisi doit être stable et sans vibration.

2. Installez le couvercle du tourne-disque sur les charnières.

3. Retirez l'attache qui retient le bras de lecture.

4. Installez comme il se doit le plateau du tourne-disque et la courroie d'entraînement.

5. Placez le tapis antidérapant sur le plateau du tourne-disque.

6. Insérez la coquille dans la prise située sur le devant du bras de lecture, puis tournez la bague de verrouillage de la coquille dans le sens inverse des aiguilles d'une montre. En tournant, la bague tire la coquille pour la mettre en position.

7. Faites glisser le contrepoids du bras de lecture sur le bras de lecture et tournez-le légèrement sur l'axe arrière du

8. Ajustez le contrepoids pour définir la pression appropriée du stylet.

9. Branchez l'adaptateur c.a. à la prise d'alimentation de l'appareil.

Remarque : Ne branchez pas l'adaptateur c.a. à la prise avant la fin du montage. Avant d'allumer l'appareil, vérifiez à nouveau que tous les paramètres des branchements sont corrects. Mettez toujours l'appareil hors tension lorsque vous effectuez ou supprimez des branchements. Ajustement du contrepoids du bras de lecture pour la pression du stylet

1. Retirez la protection du stylet de la cartouche et évitez de toucher l’extrémité du stylet pendant l’ajustement.

2. Soulevez le bras de lecture de son support et tenez-le doucement. Le bras de lecture est alors déséquilibré.

3. Faites pivoter doucement le contrepoids vers l’avant du tourne-disque jusqu’à ce que le bras de lecture soit équilibré horizontalement et puisse se maintenir librement au-dessus du plateau sans que le stylet ne touche la surface.

4. Replacez le bras de lecture sur le support du bras de lecture.

5. Tout en maintenant fermement le contrepoids sans le faire pivoter, tournez uniquement la balance à cadran de la

force de portance négative avec précaution jusqu’à ce que le « 0 » inscrit sur l’échelle et la ligne de centre marquée le long du haut du bras de lecture soient alignée. 6. Faites pivoter le contrepoids, y compris la balance à cadran de la force de portance négative, dans le sens inverse des aiguilles d’une montre (comme vu depuis l’avant du tourne-disque) afin d’ajuster la valeur de pression du stylet conformément aux recommandations du fabricant. Remarque : - Chaque mesure de l’échelle correspond à 0,1 g (gramme). - La pression recommandée pour la cartouche installée en usine est 3,5 g. Configuration du plateau du tourne-disque et de la courroie 1. Placer la courroie de transmission autour du plateau tournant, puis tirer délicatement la courroie autour de la fente de la poulie du moteur.

Commutateur Phono/Line (Phono/ligne) Pour plus de flexibilité d'utilisation, cet appareil dispose d'un préamplificateur phono intégré. Si vous préférez utiliser l'entrée phono de votre système stéréo ou votre préamplificateur phono indépendant, mettez le commutateur Phono/Line (Phono/ligne) en position PHONO (PHONO). Sinon, veuillez le mettre en position LINE (LIGNE) et effectuez le branchement sur l'entrée AUX ou une autre entrée de niveau élevé de votre système stéréo.Français

Branchement du système stéréo Prises RCA Les prises RCA de cet appareil sont partagées à la fois comme prises de sortie phono et prises de sortie de ligne. Elles sont déterminées par le commutateur Phono/Line (Phono/ligne). Lorsqu'elles sont utilisées comme sortie de ligne, les prises RCA émettent des signaux de niveau de ligne analogique et peuvent être connectées directement à une paire de haut-parleurs actifs ou l'entrée appropriée de votre système stéréo. Lorsqu'elles sont utilisées comme sortie phono, elles doivent être branchées au préamplificateur phono ou à l'entrée phono du système stéréo. La prise rouge se branche sur le canal droit et la prise blanche se branche sur le canal gauche. Remarque : Si le commutateur Phono/Line (Phono/ligne) est en position LINE (LIGNE), mais que les prises RCA sont branchées à l'entrée phono du système stéréo, le son peut être déformé à cause d'une surcharge de l'entrée et cela pourrait endommager votre système stéréo. Si le commutateur Phono/Line (Phono/ligne) est en position PHONO (PHONO), mais que la prise RCA est branchée à l'entrée ligne du système stéréo, le volume sera très bas à cause de l'absence de préamplification du signal. La prise RCA n'est pas conçue pour être branchée directement aux haut-parleurs passifs/qui ne sont pas sous tension, et si cela arrive, le volume sera très bas.

Utilisation du tourne-disque

1. Placez le disque sur le tourne-disque. Utilisez l’adaptateur 45 tours au besoin.

2. Tournez le sélecteur de vitesse à la vitesse désirée.

3. Retirez le protecteur du stylet.

Remarque : Pour éviter d’endommager le stylet, vérifiez que le protecteur de stylet inclus est bien en place lorsque vous déplacez ou nettoyez le tourne-disque. 4. Utilisez le levier du bras de lecture pour soulever le levier de levage du bras de lecture et laissez y reposer le bras de lecture de son support et déplacez-le au-dessus du disque, là où vous souhaitez commencer la lecture.

5. Abaissez le levier du bras de lecture. Le bras de lecture descendra doucement sur le disque et commencera la

lecture. 6. Lorsque la lecture du disque est terminée, utilisez le levier du bras de lecture pour soulever le bras de lecture, puis le remettre sur le support du bras de lecture. Pour interrompre la lecture, répétez les mêmes étapes.

Réglage de la fonction antidérapante Une petite force « antidérapante » externe peut être appliquée au bras de lecture pour compenser la force « dérapante » qui tire le bras vers le centre du disque. Pour obtenir une meilleure performance lors d’une utilisation normale du tourne-disque, il est recommandé de régler le bouton de commande de la fonction antidérapante sur la même valeur qu'indiquée par la balance à cadran de la force de portance négative.

Remplacement de l'aiguille Retrait de l'aiguille

1. Tirez doucement vers le bas le bord avant de l'aiguille.

2. Tirez l'aiguille vers l'avant.

3. Tirez vers l’extérieur pour l'enlever.

Installation de l'aiguille

1. Positionnez l'aiguille avec son extrémité vers le bas.

2. Alignez l'arrière de l'aiguille avec la cartouche.

3. Insérez l'aiguille avec son extrémité avant à un angle descendant et soulevez doucement l'avant de l'aiguille vers le

haut jusqu'à ce qu'il s'enclenche.Français

Remplacement de la cartouche

1. Avant le remplacement, remettez en place la protection du stylet pour éviter d'endommager le stylet pendant le

processus de remplacement.

2. Retirez soigneusement les fils métalliques de la cartouche d'origine.

3. Desserrez les deux vis de la coquille qui retiennent la cartouche, puis retirez la cartouche d'origine.

4. Montez la nouvelle cartouche sur la coquille et serrez-la légèrement. Ne serrez pas encore complètement les vis.

5. Branchez les fils métalliques sur les bornes de la nouvelle cartouche. Les codes de couleurs des fils métalliques sont comme suit : Blanc Canal gauche positif (L+) Bleu Canal gauche négatif (L–) Rouge Canal droit positif (R+) Vert Canal droit négatif (R-) 6. Ajustez la position de la cartouche pour vous assurer qu'elle est bien alignée sur la coquille, afin que le stylet suive les sillons d'une manière parfaitement parallèle.

7. Serrez complètement les vis une fois que l'alignement parfait est obtenu.

Entretien du tourne-disque 1. Ne pas toucher l'extrémité du stylet avec vos doigts. Éviter de cogner le stylet sur le tapis du tourne-disque ou le bord du disque.

2. Nettoyer souvent le stylet avec une brosse douce dans un mouvement d'arrière vers l'avant uniquement.

3. Nettoyer les disques pour retirer la poussière ou la graisse avec une brosse de nettoyage pour disque et une solution

nettoyante pour disque.

4. Nettoyer le couvercle du tourne-disque et le boîtier du tourne-disque avec un chiffon microfibre légèrement humide.

Remarque : Ne pas utiliser d'autre nettoyant contenant de l'alcool, du benzène ou tout autre produit chimique nocif qui pourrait endommager la peinture et la finition du tourne-disque. ** Crosley propose toute une gamme d'accessoires de nettoyage. Veuillez contacter votre détaillant ou consulter notre site Web www.crosleyradio.com pour obtenir plus d'informations sur les produits de nettoyage.

Dépannage L’appareil ne s’allume pas L'adaptateur d’alimentation n’est pas branché correctement. Aucune alimentation au niveau de la prise électrique. L'appareil est allumé, mais le plateau ne tourne pas La courroie d'entraînement du tourne-disque n'est pas installée ou a glissé. Le tourne-disque tourne, mais il n'y a pas de son ou le son n'est pas suffisamment fort Stylus protector is still on. Tone arm is lift up by the lever. Le disque tourne trop vite ou trop lentement Mauvaise vitesse sélectionnée pour le disque. Fort bruit dans l’entrée du phono.

• La mise à la terre du câble est incorrecte.Français

Déclarations relatives à la FCC Ce matériel a été testé et jugé en conformité avec les limites pour un appareil numérique de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites ont été établies pour offrir une protection raisonnable contre l’interférence nuisible dans une installation résidentielle. Cet appareil produit, utilise et peut émettre de l’énergie de fréquence radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut provoquer de l’interférence nuisible aux communications radio. Toutefois, il n’existe aucune garantie qu’il n’y aura pas d’interférence dans une installation particulière. Si ce matériel cause de l’interférence nuisible à la réception radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant le matériel, il est conseillé à l’utilisateur de tenter de remédier à l’interférence par l’un ou plusieurs des moyens suivants : Réorienter ou déplacer l’antenne de réception. Augmenter la distance entre le matériel et le récepteur. Brancher le matériel à une prise sur un circuit différent de celui auquel le récepteur est branché. Consulter le détaillant ou un technicien de radio ou de télévision qualifié pour obtenir de l’aide.
