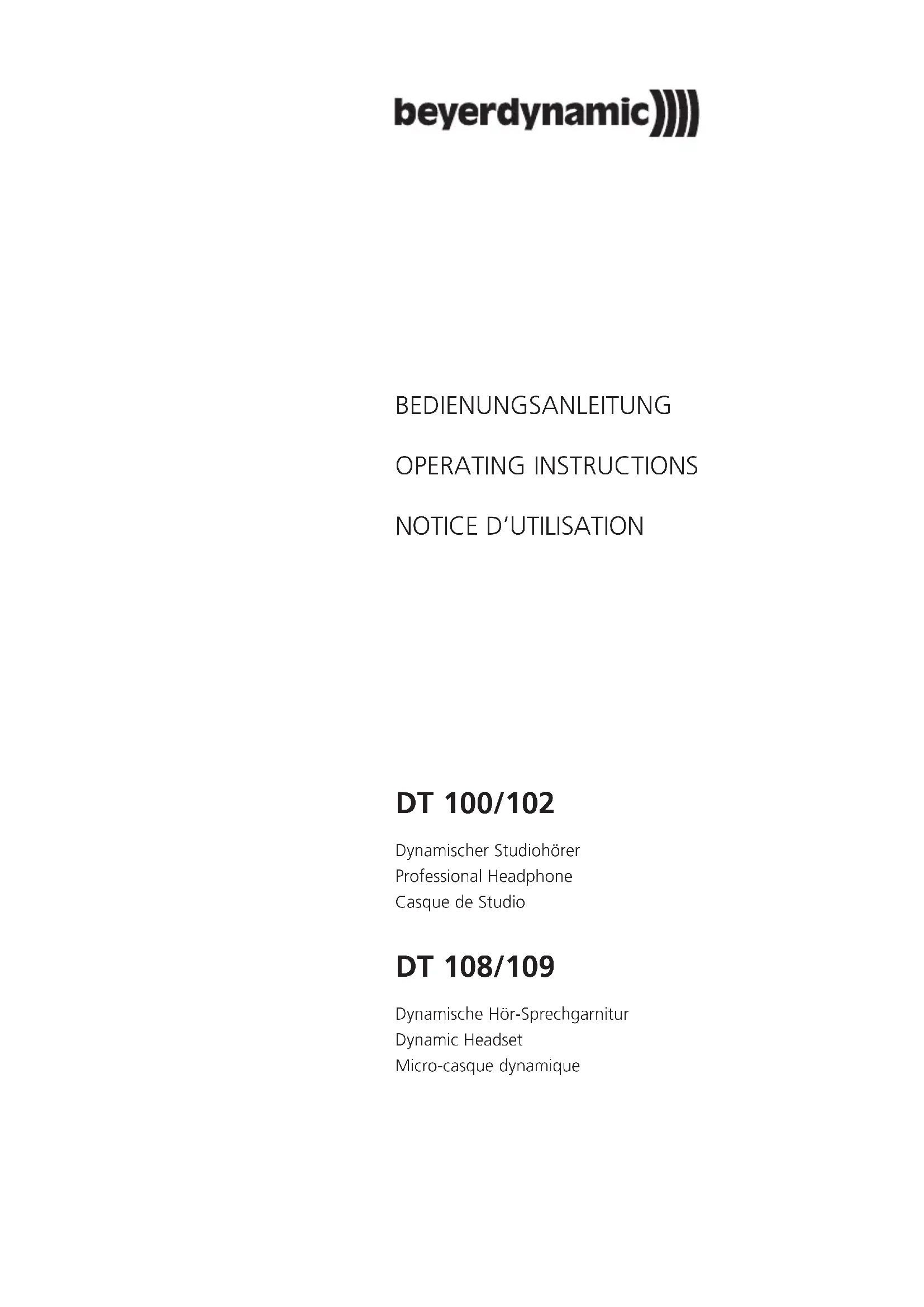

MODE D'EMPLOI DT 108 BEYERDYNAMIC

DT 100 / DT 102 • DT 108 / DT 109 Nous vous félicitons pour l’achat du casque dynamique DT 100/102 ou du micro-casque dynamique DT 108 /109, et vous rémercions de votre confiance. Pour exploiter au mieux ses possibilités, veuillez lire attentivement ces informations produit. Description DT 100 / DT 102 Le casque de studio fermé DT 100/102 se caractérise par l’isolation parfaite contre les bruits ambiants. Il est alors l’outil idéal pour le studio d’enregistrement ou toute application de radio, film et télévision. Le DT 102 est la version à un écouteur du DT 100. Grâce aux oreillettes/bandeau serre-tête souples et remplaçables, ce casque vous offre un grand confort d’écoute même pour de longues heures de travail. Les câbles connecteurs des écouteurs sont protégés par l’arceau serre-tête, le câble principal est enfichable à connexion unilatérale. DT 108 / DT 109 Similaire au DT 100/102 mais avec un microphone dynamique de directivité hypercardioïde. Le micro-casque DT 108/109 se prête à l’utilisation lors des reportages de radio/ télévision et en tant que module de communication pour une caméra vidéo ou un système intercom utilisé lors d’un concert. Le DT 108 est la version à un écouteur du DT 109. Branchements Le casque de studio DT 100/102 est livré avec un câble connecteur et le micro-casque DT 108 / 109 est livré sans un câble connecteur. La liste des câbles disponibles figure ci-après dans la rubrique «accessoires recommandées». Si vous optez pour le câble K 100.000 à extrémités libres, nous vous conseillons de munir les fils d’un manchon à sertissage avant de les souder sur les broches respectives. Sans cette précaution, vous risquez de faire fondre le fil Nylon.Ne faites faire ce type de branchement que par un spécialiste. Les autres câbles avec extrémités libres pour le casque peuvent être directement soudés sur les broches de la fiche que vous utilisez (voir les «diagrammes de câblage»). Sur demande, le casque peut être livré avec les fiches de votre choix déjà montés. Utilisation Ne branchez votre casque de studio DT 100/102 ou micro-casque DT 108/109 que sur des appareils professionnels disposant d’une impédance et d’une tolérance de charge correspondant au modèle dont vous disposez (voir spécifications techniques).français

Le microphone du micro-casque DT 108/109 est d’origine monté côté gauche. Son câble connecteur est protégé par l’arceau serre- tête. En cas de nécessité vous pouvez modifier ce montage pour avoir le micro côté droite. Lorsque vous utilisez votre casque en stéréo il faut également intervertir les fils gauche / droite dans la fiche du casque (brun / orange [gauche] contre rouge / bleu [droite], voir «diagrammes de câblage»). De plus il faut changer les couvercles de signalisation L et R (gauche / droite). Pour réduire au maximum le risque d’effets «POP» il faut placer le microphone à environ 2 - 3 cm de l’angle de la bouche. Note importante! Si vous désirez de remplacer vous-même les câbles connecteurs des écouteurs dans l’arceau serre-tête, veuillez noter que les anciennes versions de la série DT 100 avaient des câbles avec contacts vissés, tandis que les câbles connecteurs des versions les plus récentes sont soudés. Pour cette raison il faut veiller à commander les câbles appropriés en cas de réparation. Entretien Pour des raisons hygiéniques il est important de nettoyer le casque régulièrement avec un chiffon humide. N’utilisez que des produits de nettoyage doux (par ex., produit pour vaiselle), mais

Enlevez la vis. Resserrez la vis et encliquetez le couvercle sur l’articulation. Retournez le disque 180°. La marque du disque est orientévers le haut du bras de support.

Soulevez le couvercle avec

en aucun cas des produits détergeants. Veillez à ce que l’eau ne s’infiltre pas dans les systèmes d’écoute. Les mousses de protection anti-pop du micro-casque DT 108/ 109 se lavent simplement à l’eau tiède. Evitez de les replacer sur le microphone avant qu’elles ne soient totalement sèches. La construction modulaire des modèles DT 100/102, DT 108/ 109 permet un service après-vente simple et rapide. Vous trouverez les références des pièces détachées sous «pièces de rechange». En cas de nécessité veuillez vous adresser à un technicien beyerdynamic autorisé. Sécurité Lorsque vous branchez le casque DT 100/102 ou le micro-casque DT 108/109 sur un amplificateur, veillez à ce que le volume d’écoute soit d’abord ramené au niveau minimum. N’ajustez le volume d’écoute qu’après avoir revêtu le casque. L’écoute au casque se fait généralement à un niveau plus élevé qu’avec des haut-parleurs. Sachez qu’une écoute prolongée à niveau élevé peut entraîner des lésions auditives irrémédiables. Protégez votre audition, les casques beyerdynamic restituent la plénitude du spectre sonore, même à volume réduit. Versions DT 100 Casque de studio professionnel, gris, avec câble K 100.07 (fiche Jack stéréo 6,35 mm), longueur 3 m, enfichable 16 Ω . . . . . . . . . . . . . . . . . . . . . Art. N° 474.169 400 Ω . . . . . . . . . . . . . . . . . . . . Art. N° 421.022 Casque de studio professionnel, noir, avec câble K 100.07 (fiche Jack stéréo 6,35 mm), longueur 3 m, enfichable 16 Ω . . . . . . . . . . . . . . . . . . . . . Art. N° 474.177 400 Ω . . . . . . . . . . . . . . . . . . . . Art. N° 421.464 DT 102 Casque mono-oreille, gris, avec câble K 100.07 (fiche Jack stéréo 6,35 mm), longueur 3 m, enfichable 16 Ω . . . . . . . . . . . . . . . . . . . . . Art. N° 474.185 400 Ω . . . . . . . . . . . . . . . . . . . . Art. N° 421.561 DT 108 Microcasque mono-oreille, gris 200/50 Ω . . . . . . . . . . . . . . . . . . Art. N° 131.342 200/400 Ω . . . . . . . . . . . . . . . . . Art. N° 101.702 Microcasque mono-oreille, noir, 200/50 Ω . . . . . . . . . . . . . . . . . . Art. N° 402.958 200/400 Ω . . . . . . . . . . . . . . . . . Art. N° 402.966français

DT 109 Microcasque de première qualité, gris 200/50 Ω. . . . . . . . . . . . . . . . . . Art. N° 101.877 200/400 Ω. . . . . . . . . . . . . . . . . Art. N° 101.885 DT 109 Microcasque de première qualité, noir 200/50 Ω. . . . . . . . . . . . . . . . . . Art. N° 402.974 200/400 Ω. . . . . . . . . . . . . . . . . Art. N° 402.982 Pièces de rechange BN 59-18/A Bandeau serre-tête . . . . . . . . . . Art. N° 108.715 EDT 100 S . Oreillettes, Softskin . . . . . . . . . . Art. N° 907.003 EDT 100 P . Oreillettes, peluche . . . . . . . . . . Art. N° 945.576 EDT 100 T . Oreillettes, tricot . . . . . . . . . . . . Art. N° 945.584 BN 56-79/A Dispositif anti-pop (5 pièces, fournies avec DT 108/109). . . . . Art. N° 108.677 Accessoires recommandées DT 100/102 K 100.00 Câble droit, 3 m, extrémités libres. . . . . . . . . . . . . Art. N° 101.170 K 100.07 Câble droit, 3 m, avec fiche Jack stéréo 6,35 mm . . . . . . . . . . . . . . . . . Art. N° 101.753 WK 100.00 Câble torsadé, 3 m, extrémités libres. . . . . . . . . . . . . Art. N° 101.788 WK 100.07 Similaire au WK 100.00 mais avec fiche Jack stéréo 6,35 mm . . . . . . . . . . . . . . . . . . Art. N° 101.826 DT 108/109 K 109.00 - 1,5 M Câble droit, 1,5 m, extrémités libres. . . . . . . . . . . . . Art. N° 101.907 K 109.00 - 3,0 M Câble droit, 3 m, extrémités libres. . . . . . . . . . . . . Art. N° 127.949 K 109.28 - 1,5 M Câble droit, 1,5 m, avec douille XLR, 4 broches. . . . . . . . . . . . . . Art. N° 220.132 K 109.38 - 1,5 M Câble droit, 1,5 m, avec fiche XLR, 5 broches. . . . . . . . . . . . . . Art. N° 406.538 K 109.40 - 1,5 M Câble droit, 1,5 m, avec fiche XLR, 3 broches et avec fiche Jack stéréo 6,35 mm . . . . . . . . . Art. N° 449.12120 K 109.42 - 1,5 M Câble droit, 1,5 m, avec prise XLR, 4 broches . . . . . Art. N° 446.548 WK 109.00 Câble torsadé, 3 m, extrémités libres. . . . . . . . . . . . . Art. N° 198.900 Spécifications techniques Casque Type de transducteur . . . . . . . . . . . . Dynamique Principe de fonctionnement . . . . . . . . . Fermé Bande passante . . . . . . . . . . . . . . . . 30 - 20.000 Hz Impédance nominale . . . . . . . . . . . . 400 Ω ± 10% par système Pression sonore . . . . . . . . . . . . . . . . 94 dB SPL Distorsion. . . . . . . . . . . . . . . . . . . . . < 1% Charge nominale efficace. . . . . . . . . 1000 mW = 124 dB SPL Isolation contre les bruits ambiants . . . . . . . . . . . . . . . . . . . . . env. 20 dBA Pression du serre-tête . . . . . . . . . . . . . 4,5 N Poids (sans câble . . . . . . . . . . . . . . . DT 100: 350 g DT 102: 250 g DT 108: 283 g DT 109: 390 g DT 108 / DT 109 Microphone Type de transducteur . . . . . . . . . . . . Dynamique, bobine mobile Bande passante . . . . . . . . . . . . . . . . 40 - 12.000 Hz Directivité. . . . . . . . . . . . . . . . . . . . . Hypercardioïde Suppression de bruit . . . . . . . . . . . . > 30 dB Tension de bruit à une distance de 5 cm. . . . . . . . . . . . env. 2,5 mV Impédance nominale . . . . . . . . . . . . 200 Ω Impédance de charge. . . . . . . . . . . . ≥ 1000 Ω Poids avec bras . . . . . . . . . . . . . . . . 48 gfrançais
