BEDIENUNGSANLEITUNG DT 100-SERIE

Charakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Anschluss Seite 4

Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Pflege Seite 6

Sicherheitshinweis. Seite 6

Versionen Seite 6

Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Optionales Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Frequenzkurve, Richtdiagramm,

Schaltbilder. Seite 22

OPERATING INSTRUCTIONS DT 100 SERIES

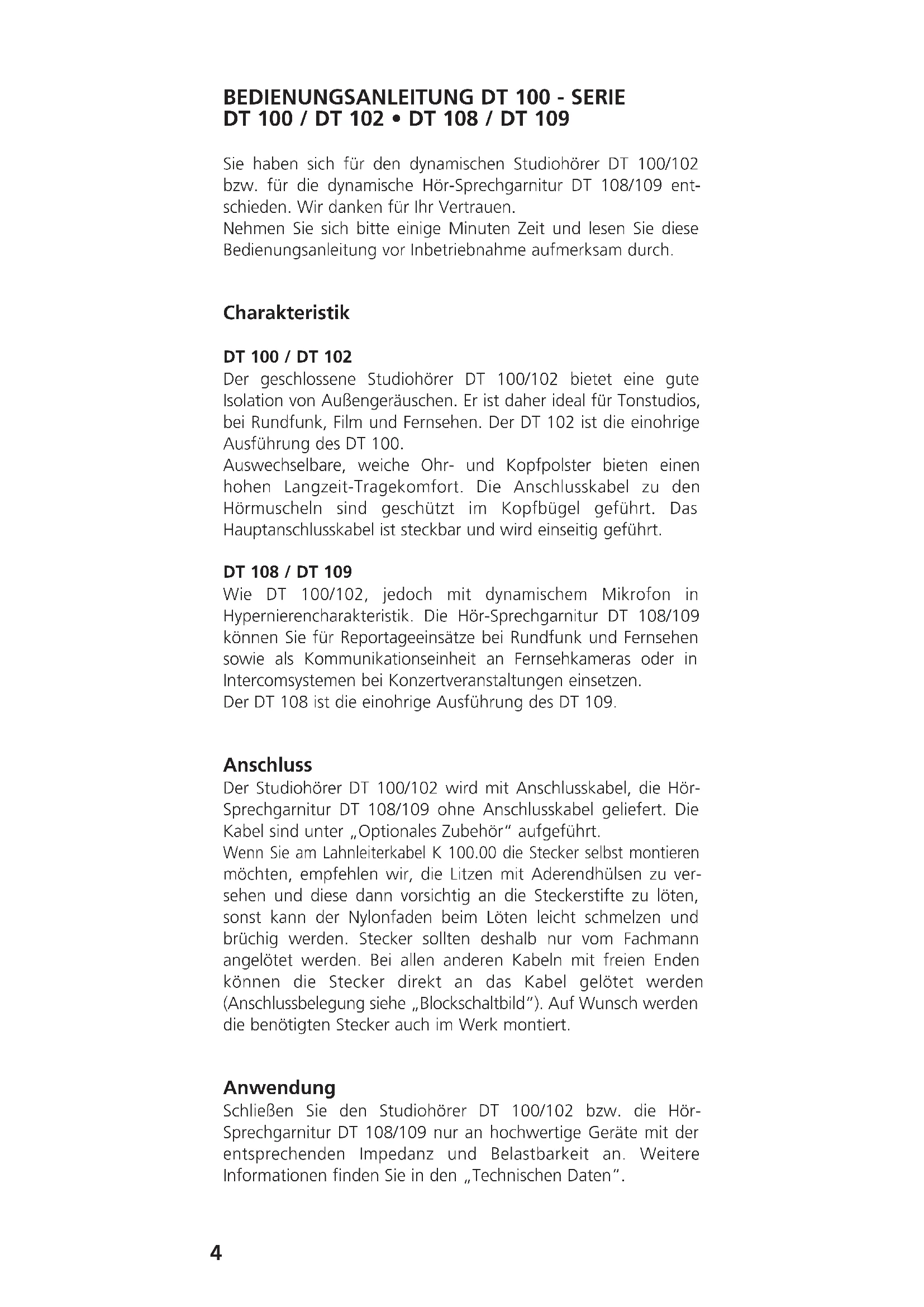

BEDIENUNGSANLEITUNG DT 100 - SERIE DT 100 / DT 102 • DT 108 / DT 109

Sie haben sich für den dynamischen Studiohörer DT 100/102 bzw. für die dynamische Hör-Sprechgarnitur DT 108/109 entschieden. Wir danken für Ihr Vertrauen.

Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Bedienungsanleitung vor Inbetriebnahme aufmerksam durch.

Charakteristik

DT 100 / DT 102

Der geschlossene Studiohörer DT 100/102 bietet eine gute Isolation von Außengeräuschen. Er ist daher ideal für Tonstudios, bei Rundfunk, Film und Fernsehen. Der DT 102 ist die einohrige Ausführung des DT 100.

Auswechselbare, weiche Ohr- und Kopfpolster bieten einen hohen Langzeit-Tragekomfort. Die Anschlusskabel zu den Hörmuscheln sind geschützt im Kopfbügel geführt. Das Hauptanschlusskabel ist steckbar und wird einseitig geführt.

DT 108 / DT 109

Wie DT 100/102, jedoch mit dynamischem Mikrofon in Hypernierencharakteristik. Die Hör-Sprechgarnitur DT 108/109 können Sie für Reportageeinsätze bei Rundfunk und Fernsehen sowie als Kommunikationseinheit an Fernsehkameras oder in Intercomsystemen bei Konzertveranstaltungen einsetzen.

Der DT 108 ist die einohrige Ausführung des DT 109.

Anschluss

Der Studiohörer DT 100/102 wird mit Anschlusskabel, die Hör-Sprechgarnitur DT 108/109 ohne Anschlusskabel geliefert. Die Kabel sind unter „Optionales Zubehör“ aufgeführt.

Wenn Sie am Lahnleiterkabel K 100.00 die Stecker selbst montieren möchten, empfehlen wir, die Litzen mit Aderendhülsen zu versehen und diese dann vorsichtig an die Steckerstifte zu löten, sonst kann der Nylonfaden beim Löten leicht schmelzen und brüchig werden. Stecker sollten deshalb nur vom Fachmann angelötet werden. Bei allen anderen Kabeln mit freien Enden können die Stecker direkt an das Kabel gelötet werden (Anschlussbelegung siehe „Blockschaltbild“). Auf Wunsch werden die benötigten Stecker auch im Werk montiert.

Anwendung

Schließen Sie den Studiohörer DT 100/102 bzw. die Hör-Sprechgarnitur DT 108/109 nur an hochwertige Geräte mit der entsprechenden Impedanz und Belastbarkeit an. Weitere Informationen finden Sie in den „Technischen Daten“.

Bei der Hör-Sprechgarnitur DT 108/109 ist das Mikrofon ab Werk links montiert. Das Anschlusskabel zum Mikrofon ist verdeckt im Kopfbügel geführt. Bei Bedarf können Sie die Mikrohalterung ummontieren, so dass Sie das Mikrofon auch rechts tragen können.

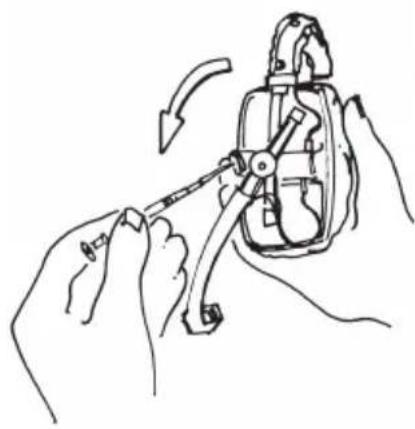

1 Kappe mit kleinem Schraubendreher abheben.

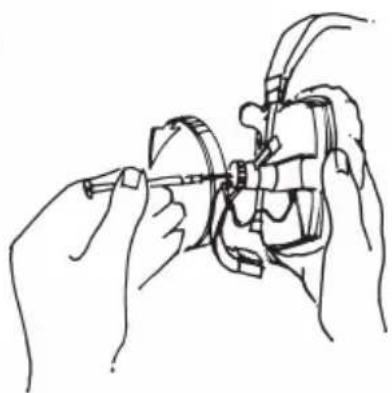

3 Scheibe um 180° drehen. Nase der Scheibe zeigt zum oberen Ende des Schwenkarms.

4 Schraube fest anziehen und Kappe auf Drehkopf aufstecken.

Wird der Kopfhörer im Stereobetrieb benutzt, sollten im Stecker die Anschlussdrähte für links und rechts getauscht werden (siehe „Blockschaltbild“), d.h. braun/orange (links) gegen rot/blau (rechts). Außerdem können die Deckel für L + R Kennzeichnung getauscht werden.

Das Mikrofon sollten Sie im Abstand von 2 - 3 cm neben dem Mundwinkel plazieren. So werden Poppgeräusche minimiert.

Wichtig!

Wenn Sie die Anschlusskabel zu den Hörmuscheln im Kopfbügel selbst austauschen möchten, beachten Sie, dass die Kabel bei den älteren Versionen der DT 100-Serie mit Schraubkontakten versehen sind. Die Anschlusskabel bei den neueren Versionen dagegen sind gelötet.

Bitte achten Sie darauf, dass Sie im Servicefall die richtigen Kabel bestellen.

Pflege

Aus hygienischen Gründen sollten Sie den Kopfhörer von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen. Verwenden Sie nur milde Reinigungsmittel (Geschirrspül mittel), auf keinen Fall lösemittelhaltige Reiniger. Achten Sie darauf, dass kein Wasser in die Wandler läuft.

Den Poppschutz der Hör-Sprechgarnitur DT 108/109 können Sie im warmen Wasser spülen. Achten Sie beim Einsetzen bzw. Aufsetzen auf das Mikrofon darauf, dass der Poppschutz vollständig trocken ist.

Die modulare Bauweise von DT 100 /102, DT 108 /109 ist besonders servicefreundlich, denn alle Teile können leicht ausgewechselt werden. Die Ersatzteile finden Sie mit der dazugehörigen Bestellnummer unter „Ersatzteile“.

Im Servicefall wenden Sie sich bitte an autorisiertes Fachper sonal.

Sicherheitshinweis

Wenn Sie den Studiohörer DT 100/102 oder die Hör-Sprechgarnitur DT 108/109 an Ihren Verstärker anschließen, achten Sie darauf, dass die Lautstärke (Volume) zunächst auf Minimum gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen des Kopfhörers.

Im allgemeinen wird mit Kopfhörern lauter abgehört als mit Lautsprechern. Hohe Lautstärken können, sofern sie über längere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden führen. Schonen Sie Ihr gesundes Gehör - auch bei niedriger Lautstärke haben beyerdynamic-Kopfhörer ihren vollen Klang.

Versionen

DT 100

Professioneller Kopfhörer, grau, mit Kabel K 100.07

(Stereoklinke 6,35 mm), Länge 3 m, steckbar

16 Ω ...... Best.-Nr. 474.169

400 Ω Best.-Nr. 421.022

Professioneller Kopfhörer, schwarz, mit Kabel K 100.07

(Stereoklinke 6,35 mm), Länge 3 m, steckbar

16 Ω ...... Best.-Nr. 474.177

400 Ω Best.-Nr. 421.464

DT 102

Studio-Kopfhörer (Ein-Ohr-Version), grau, mit Kabel K 100.07

(Stereoklinke 6,35 mm), Länge 3 m, steckbar

16 Ω Best.-Nr. 474.185

400 Ω Best.-Nr. 421.561

DT 108

Einohr/Hör-Sprechgarnitur, grau

200/50 Ω. . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 131.342

200/400 Ω. . . . . . . . . . . . . . . . . . Best.-Nr. 101.702

DT 108

Einohr/Hör-Sprechgarnitur, schwarz

200/50 Ω. . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 402.958

200/400 Ω. . . . . . . . . . . . . . . . . . . Best.-Nr. 402.966

DT 109

Hör-Sprechgarnitur, grau

200/50 Ω. . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 101.877

200/400 Ω. . . . . . . . . . . . . . . . . . . Best.-Nr. 101.885

Hör-Sprechgarnitur, schwarz

200/50 Ω. . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 402.974

200/400 Ω. . . . . . . . . . . . . . . . . . . . . Best.-Nr. 402.982

Ersatzteile

BN 59-18/A Kopfbügelpolster . . . . . . . . . Best.-Nr. 108.715

EDT 100 S Ohrmuschelsatz, Softskin. . . . . Best.-Nr. 907.003

EDT 100 P Ohrmuschelsatz, Plüsch ..... Best.-Nr. 945.576

EDT 100 T Ohrmuschelsatz, Trikot. . . . . . . Best.-Nr. 945.584

BN 56-79/A Poppschutz (5 Stück,

Lieferumfang bei DT 108/109) . . Best.-Nr. 108.677

Optionales Zubehör

DT 100/102

K 100.00 Gestrecktes Kabel, 3 m,

mit freien Enden ....Best.-Nr. 101.170

K 100.07 Gestrecktes Kabel, 3 m, mit Stereo-

Klinkenstecker (6,35 mm) ..... Best.-Nr. 101.753

WK 100.00 Wendel-Anschlusskabel, 3 m,

mit freien Enden ....Best.-Nr. 101.788

WK 100.07 wie WK 100.00, jedoch mit Stereo-

Klinkenstecker (6,35 mm) ..... Best.-Nr. 101.826

DT 108/109

K 109.00 - 1,5 M

Anschlusskabel, 1,5 m,

mit freien Enden ....Best.-Nr. 101.907

K 109.00 - 3,0 M

Anschlusskabel, 3 m,

mit freien Enden ....Best.-Nr. 127.949

K 109.28 - 1,5 M

Anschlusskabel, 1,5 m,

mit 4-pol. XLR-Buchse ..... Best.-Nr. 220.132

K 109.38 - 1,5 M

Anschlusskabel, 1,5 m,

mit 5-pol. XLR-Stecker ..... Best.-Nr. 406.538

K 109.40 - 1,5 M

Anschlusskabel, 1,5 m,

mit 3-pol. XLR-Stecker und Stereo-

Klinkenstecker (6,35 mm) . . . . Best.-Nr. 449.121

K 109.42 - 1,5 M

Anschlusskabel, 1,5 m,

mit 4-pol. XLR-Stecker ..... Best.-Nr. 446.548

WK 109.00 Wendel-Anschlusskabel, 3 m,

mit freien Enden ....Best.-Nr. 198.900

Technische Daten

Kopfhörer

Wandlertyp ...... Dynamisch

Arbeitsweise . . . . . . . . . . . . . . . . . . Geschlossen

Übertragungsbereich ..... 30 - 20.000 Hz

Nennimpedanz....400 Ω ± 10% je System

Kennschalldruckpegel ..... 94 dB SPL

Klirrfaktor. .... < 1%

Nennbelastbarkeit 1000 mW = 124 dB SPL

Isolierung von Außengeräuschen . . . ca. 20 dBA

Andruckkraft 4,5 N

Gewicht (o. Kabel) ..... DT 100: 350 g

DT 102: 250 g

DT 108: 283 g

DT 109: 390 g

DT 108 / DT 109

Mikrofon

Wandlerprinzip. Dynamisch, Tauchspule

Übertragungsbereich ..... 40 - 12.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Störschallauslöschung .... > 30 dB

Ausgangsspannung bei

Besprechung aus 5 cm Entfernung. . ca. 2,5 mV

Nennimpedanz. 200 Ω

Nennabschlussimpedanz ....≥ 1000 Ω

Gewicht inkl. Schwenkarm.....48 g

deutsch

OPERATING INSTRUCTIONS DT 100 SERIES DT 100 / DT 102 • DT 108 / DT 109

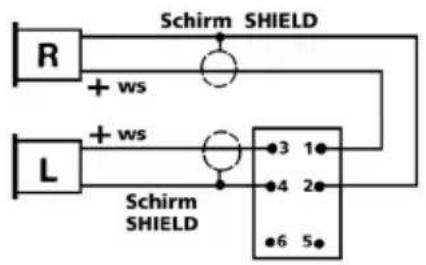

Schaltbilder / Wiring Diagrams / Diagrammes de câblage

Schirm SHIELD R + ws L + ws Schirm SHIELD 3 1 4 2 6 5

DT 100
